Produkttyp	Väggmonteringsfäste för plasma-TV
Märke	Panasonic
Modell	TY-WK5P1RW
Typ	Vinkeljusterbar
Vikt	3,2 kg
Bredd	550 mm
Höjd	446 mm
Djup	103,5 mm
Lutningsvinkel	0 till 20 grader (i steg om 5 grader)
Kompatibilitet	Panasonic plasma-TV-apparater (se bruksanvisning sidorna 80-81)
Väggmontering	Skruvar med nominell diameter 6 mm (medföljer inte)
Antal fästpunkter	6
Åtdragningsmoment (montering av fästet)	1,2 till 1,5 N·m
Åtdragningsmoment (fastsättning av TV:n)	3 till 4 N·m
Maximal arbetstemperatur	40 °C
Underhåll	Mjuk torr trasa, utspätt neutralt rengöringsmedel vid behov
Säkerhet	Installation av kvalificerad fackman rekommenderas
Medföljande tillbehör	Skruvar, brickor, insexnyckel
Bruksanvisning	Ingår

Vanliga frågor - TYWK5P1RW PANASONIC

Hur installerar jag väggfästet TYWK5P1RW?

Följ stegen i bruksanvisningen: montera basfästena, kontrollera väggens hållfasthet, fäst fästet på väggen med lämpliga skruvar (ø 6 mm), installera sedan TV:n genom att placera isoleringsbrickorna i skårorna. Dra åt enhetens låsskruvar efter anslutning av kablar.

Vilka TV-apparater är kompatibla med detta fäste?

Detta fäste är endast avsett för Panasonic plasma-TV-apparater. Se sidorna 80-81 i bruksanvisningen för lista över kompatibla modeller.

Vad är den maximala vikten som stöds?

Fästet väger 3,2 kg. Den totala vikten (fäste + TV) måste kontrolleras i TV:ns bruksanvisning. Det rekommenderas att inte överskrida tillverkarens angivna kapacitet.

Kan lutningsvinkeln justeras?

Ja, vinkeln är justerbar från 0 till 20 grader i steg om 5 grader med hjälp av vinkeljusteringsskruvarna på vänster och höger fäste.

Vilka skruvar ska användas för väggmontering?

Använd kommersiella skruvar med nominell diameter 6 mm anpassade till väggmaterialet (trä, stålram, betong etc.). Skruvarna ska sticka ut 10–15 mm från väggytan.

Måste jag anlita en fackman för installationen?

Ja, installation av en fackman är nödvändig av säkerhetsskäl. Felaktig montering kan leda till att TV:n faller ner och orsaka allvarliga skador.

Hur rengör jag väggfästet?

Torka av med en mjuk, torr trasa (bomull eller flanell). Vid envis smuts, använd ett utspätt neutralt rengöringsmedel i vatten, torka sedan med en torr trasa. Använd inte bensen, thinner eller vax.

Är fästet lämpligt för takmontering?

Nej, detta fäste är endast avsett för vertikal väggmontering. Installera det inte i taket, eftersom det kan leda till skador.

Hur tar jag bort TV:n från fästet?

Ta bort enhetens låsskruvar (vänster och höger), koppla bort kablar, lyft sedan försiktigt TV:ns nedre del medan du drar mot dig. När de nedre brickorna är fria, lyft TV:n rakt upp.

Vad gör jag om väggen inte är tillräckligt stark?

Om väggens hållfasthet är otillräcklig, använd lämplig förstärkning. Se måttritningen för de sex fästpunkterna. Du kan också använda de extra förborrade hålen upptill och nedtill, men undvik att borra för nära för att inte spricka ytan.

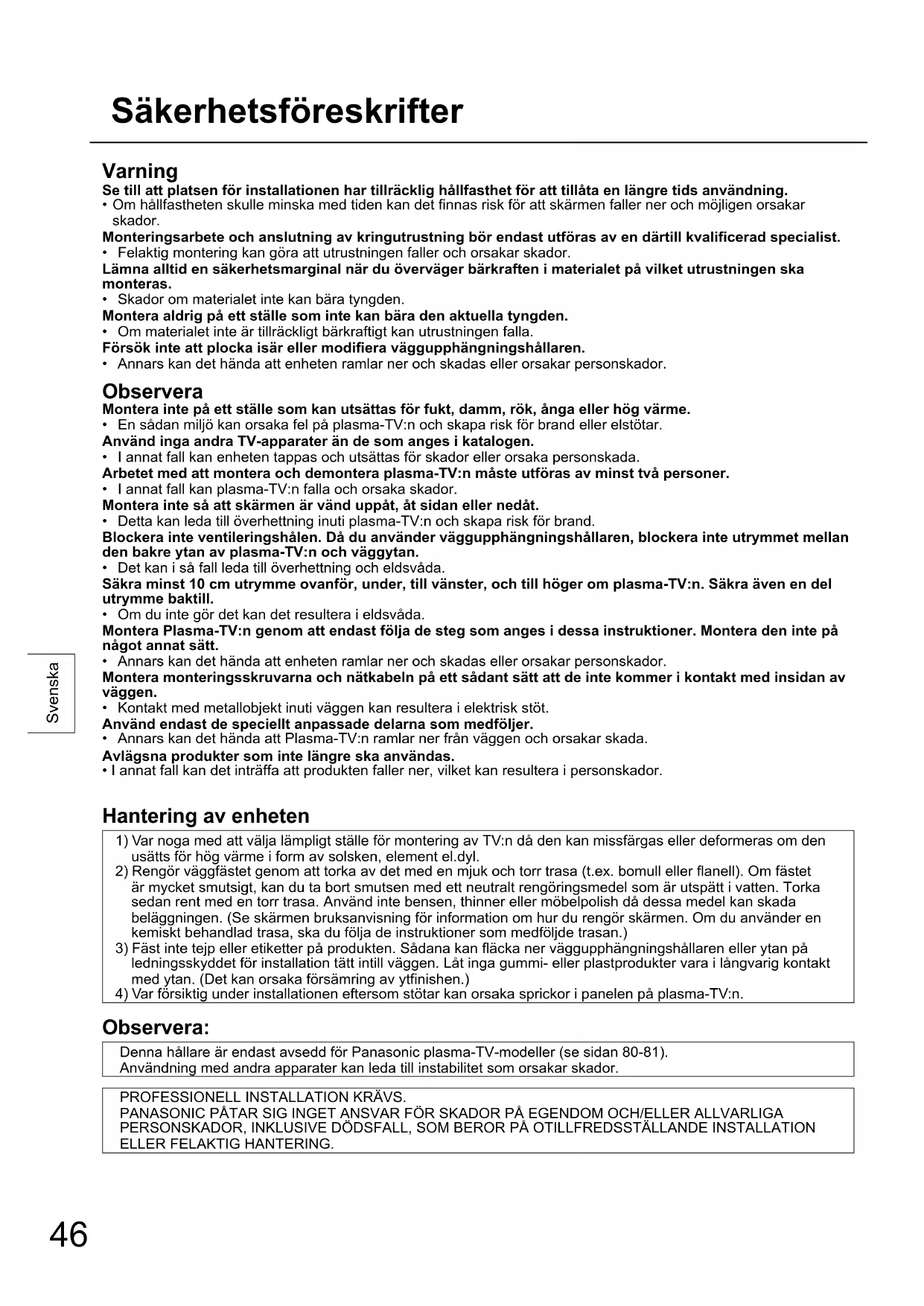

BRUKSANVISNING TYWK5P1RW PANASONIC

Se till att platsen för installationen har tillräcklig hållfasthet för att tillåta en längre tids användning.

- Om hållfastheten skulle minska med tiden kan det finnas risk för att skärmen faller ner och möjligen orsakar skador.

Monteringsarbete och anslutning av kringutrustning bör endast utföras av en därtill kvalificerad specialist.

- Felaktig montering kan göra att utrustningen faller och orsakar skador.

Lämna alltid en säkerhetsmarginal när du överväger bärkraften i materialet på vilket utrustningen ska monteras.

- Skador om materialet inte kan bära tyngden.

Montera aldrig på ett ställe som inte kan bära den aktuella tyngden.

- Om materialet inte är tillräckligt bärkraftigt kan utrustningen falla.

Försök inte att plocka isär eller modifiera väggupphängningshållaren.

- Annars kan det hända att enheten ramlar ner och skadas eller orsakar personskador.

Observera

Montera inte på ett ställe som kan utsättas för fukt, damm, rök, ånga eller hög värme.

- En sådan miljö kan orsaka fel på plasma-TV:n och skapa risk för brand eller elstötar.

Använd inga andra TV-apparater än de som anges i katalogen.

- I annat fall kan enheten tappas och utsättas för skador eller orsaka personskada.

Arbetet med att montera och demontera plasma-TV:n måste utföras av minst två personer.

- I annat fall kan plasma-TV:n falla och orsaka skador.

Montera inte så att skärmen är vänd uppåt, åt sidan eller nedåt.

- Detta kan leda till överhettning inuti plasma-TV:n och skapa risk för brand.

Blockera inte ventileringshålen. Då du använder väggupphängningshållaren, blockera inte utrymmet mellan den bakre ytan av plasma-TV:n och väggytan.

- Det kan i så fall leda till överhettning och eldsvåda.

Säkra minst 10 cm utrymme ovanför, under, till vänster, och till höger om plasma-TV:n. Säkra även en del utrymme baktill.

- Om du inte gör det kan det resultera i eldsvåda.

Montera Plasma-TV:n genom att endast följa de steg som anges i dessa instruktioner. Montera den inte på något annat sätt.

- Annars kan det hända att enheten ramlar ner och skadas eller orsakar personskador.

Montera monteringsskruvarna och nätkabeln på ett sådant sätt att de inte kommer i kontakt med insidan av väggen.

- Kontakt med metallobjekt inuti väggen kan resultera i elektrisk stöt.

Använd endast de speciellt anpassade delarna som medföljer.

- Annars kan det hända att Plasma-TV:n ramlar ner från väggen och orsakar skada.

Avlägsna produkter som inte längre ska användas.

- I annat fall kan det inträffa att produkten faller ner, vilket kan resultera i personskador.

1) Var noga med att välja lämpligt ställe för montering av TV:n då den kan missfärgas eller deformeras om den usätts för hög värme i form av solsken, element el.dyl.
2) Rengör väggfästet genom att torka av det med en mjuk och torr trasa (t.ex. bomull eller flanell). Om fästet är mycket smutsigt, kan du ta bort smutsen med ett neutralt rengöringsmedel som är utspätt i vatten. Torka sedan rent med en torr trasa. Använd inte bensen, thinner eller möbelpolish då dessa medel kan skada beläggningen. (Se skärmen bruksanvisning för information om hur du rengör skärmen. Om du använder en kemiskt behandlad trasa, ska du följa de instruktioner som medföljde trasan.)
3) Fäst inte tejp eller etiketter på produkten. Sådana kan fläcka ner väggupphängningshållaren eller ytan på ledningsskyddet för installation tätt intill väggen. Låt inga gummi- eller plastprodukter vara i långvarig kontakt med ytan. (Det kan orsaka försämring av ytfinishen.)
4) Var försiktig under installationen eftersom stötar kan orsaka sprickor i panelen på plasma-TV:n.

Observera:

Denna hållare är endast avsedd för Panasonic plasma-TV-modeller (se sidan 80-81). Användning med andra apparater kan leda till instabilitet som orsakar skador.

PROFESSIONELL INSTALLATION KRÄVS.

PANASONIC PÄTAR SIG INGET ANSVAR FÖR SKADOR PÅ EGENDOM OCH/ELLER ALLVARLIGA PERSONSKADOR, INKLUSIVE DÖDSFALL, SOM BEROR PÅ OTILLFREDSSTÄLLANDE INSTALLATION ELLER FELAKTIG HANTERING.

TY-WK5P1RW

Väggupphängningshållare (vinklingsbar typ)

Delar som används för att montera väggfästet

① Basens övre koppling (1)

Basens undre koppling (1)

② Fästbasens vänstra beslag (1)

③ Fästbasens högra beslag (1)

④ Skruvar M5x10 för montering av fixturen (4)

Monteringsdelar

A Försänkta insexskruvar M8x32

(4)

B Låsbrickor

(4)

C Isoleringsdistanser (4) F Insexnyckel

D Distanser (4)

(medföljande verktyg) (1)

Försiktighetsåtgärder vid montering av väggupphängningshållaren

♦ Väggupphängningshållaren är avsedd för montering av en plasma-TV:n på en jämn, lodrät vägg. Försök aldrig att montera på andra ytor.
♦ Försäkra att plasma-TV:n fungerar på rätt sätt och ej utsetts för fel genom att undvika följande ställen.

• Nära en sprinkler eller brand/rökdetektor
• Ställen som kan utsättas för stötar och vibrationer
• Nära högspänningsledningar eller kraftutrustning
• Nära högspänningskablar eller nätaggregat
• Ställen som utsätts för luftutblås från värmeapparater
• Där droppar av kondens från en luftkonditioneringsanläggning eller annan enhet kan bildas

♦ Utför montering i enlighet med konstruktionen och materialen i väggen.

♦ Använd vanliga skruvar med en diameter på 6 mm, avsedda för materialet (trä, metall, betong osv) i väggen där fästet ska monteras.
♦ Se till att det finns ett lättillgängligt vägguttag för TV:ns nätkabel.
♦ Försäkra god ventilation runt enheten så att den omgivande temperaturen ej överstiger 40 °C. I annat fall kan det uppstå fel på plasma-TV:n beroende på överhettning.
♦ Lägg ut en mjuk filt eller tyg på golvet så att varken stället eller golvet får märken eller skrapas under arbetet med ihopsättning och installation.
♦ När delarna skruvas ihop bör du se till att skruvarna varken är alltför hårt eller för löst åtdragna.
♦ Vidtag tillräckliga åtgärder för att försäkra dig om att du har en säker omgivning när du utför ihopsättnings- och installationsarbetet, och när du rör dig omkring under arbetets gång.
Montera inte plasmatelevision under taklampor (spotlights, halogenlampor, od.). Annars kan höljet böjas eller skadas av den höga värme som alstras.

1. Montera väggfästet

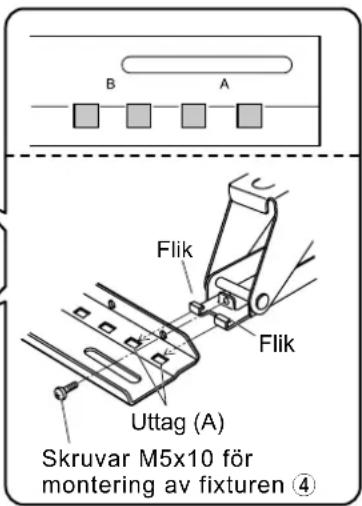

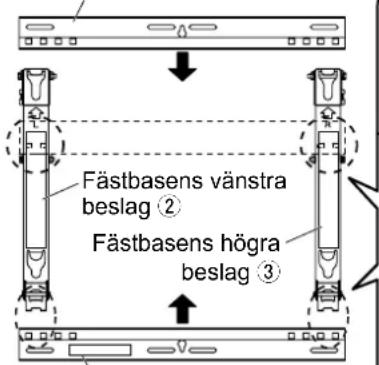

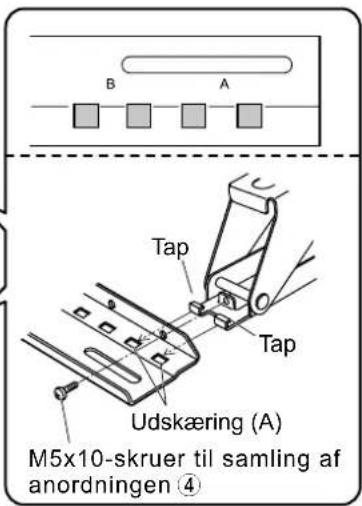

Lägg basens övre och undre beslag ① och fästbasens vänstra och högra beslag ② och ③ enligt figuren.

Passa in flikarna på fästbasens vänstra och högra beslag i uttagen (2 till vänster och 2 till höger) i basens övre och undre beslag. Montera delarna med de fyra skruvarna ^4 för fixturen.

(Åtdragningsmoment: 1,2 till 1,5 N·m)

Anm.

- Håll fästbasens vänstra och högra kopplingar när du arbetar med det sammansatta väggfästet. Om man håller i basens övre och undre kopplingar kan det deformera enheten.

Basens övre koppling ①

Basens undre koppling ① (sidan med etiketten)

2. Kontrollera monteringsplatsens styrka

① Väggfästet väger cirka 3,2 kg.
Ta reda på plasmaskärmens vikt i dess bruksanvisning.
② Se konturskissen av väggfästet som visas till höger och kontrollera väggens styrka vid de sex monteringspunkterna. Om styrkan hos någon av dessa punkter är för svag, måste lämpliga förstärkningsåtgärder utföras.

Anm.

• Det finns fem förborrade monteringshål i väggfästets övre del och ytterligare fem i dess undre del.
  Använd reservhålen om väggen består av trä eller annat material som inte ger tillräcklig monteringsstyrka så att lämplig montering inte kan utföras med de sex positionerna som visas till höger. Kom ihåg att beroende på monteringsytans material, kan det bildas sprickor om två monteringsskruvar sitter med för kort avständ.
• Du får endast montera eller placera en plasma-TV på fixturen. Fäst eller placera inte någon annan produkt.
• För information om de dimensioner som gäller när din plasma-TV är monterad, se konturskissen (sidan 80-81).

Enhet: mm

Väggmonteringshål (vid 6 punkter)
Använd skruvarna för att förankra fixturen.

3. Montering av väggfästet på väggen

Anm.

• Om det är nödvändigt att förankra skruvar eller muttrar i väggen innan väggfästet monteras i en vägg av betong eller andra liknande material ska hålen markeras genom att använda fixturen som mall eller mätas upp med ledning av konturskissten. Förankra sedan skruvar eller muttrar med en gängstorlek av 6 mm eller motsvarande.
  Om du bygger in skruvarna, se till så att de sticker ut från väggytan med 10 till 15 mm.
• För att montera väggfästet på väggen ska man använda skruvar med en gängstorlek på 6 mm eller motsvarande. Skruvar av rätt dimension och av rätt typ för väggmaterialet finns att köpa på den lokala järnhandeln.
  • Montera minst sex skruvar.

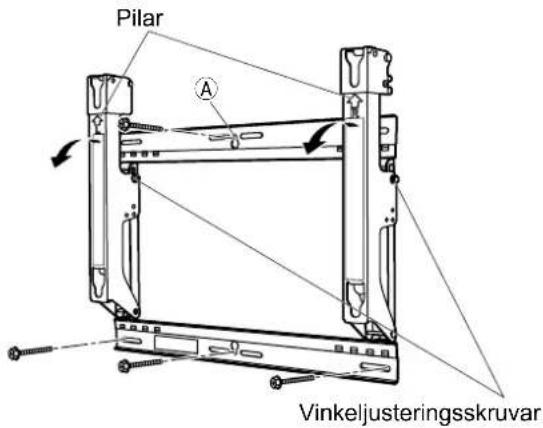

① Montera väggfästet så att dess pilar pekar uppåt.
② Börja med att skruva i skruven i det övre centrumhålet Ⓐ.
③ Använd ett vattenpass för att se till att fästet inte lutar, och skruva fast fästet på plats med hjälp av de tre skruvhålen i den undre delen.
④ Ta bort vinkeljusteringsskruvarna från fästbasens vänstra och högra beslag ② och ③. Öppna fästbasens vänstra och högra beslag ② och ③.

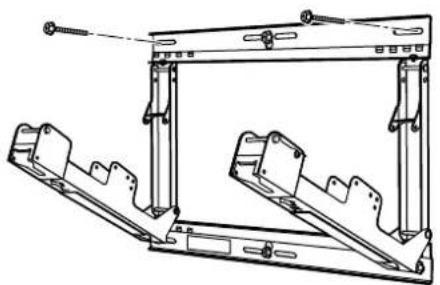

⑤ Använd de två återstående skruvhålen i den övre delen och skruva fast fästet på plats.
⑥ Använd vinkeljusteringsskruvarna, som togs bort, för att utföra vinkeljusteringen i steg 4.

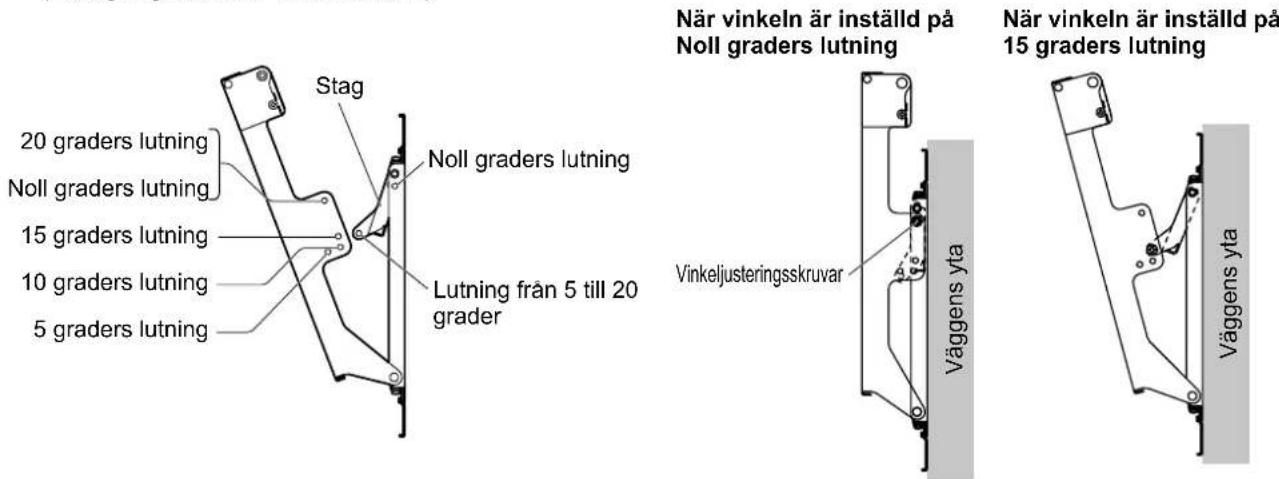

4. Justera väggfästets vinkel

① Väggfästets vinkel kan justeras i fem olika positioner med 5 graders mellanrum från noll till 20 graders lutning. Väggfästet levereras från fabriken med noll graders lutning. Använd vinkeljusteringsskruvarna för att ändra stagets position och på så sätt ändra vinkeln. (Åtdragningsmoment: 1,2 till 1,5 N·m)

Anm.

- Vid användning av vissa typer av HDMI-kablar eller PC-kablar, kan det hända att kabeln kommer i kontakt med väggen och orsakar skada på HDMI-anslutningen eller PC-ingångenpå TV:n. Justera i så fall vinkeln på väggupphängningshållaren så att ingen vikt vilar på kabeln.

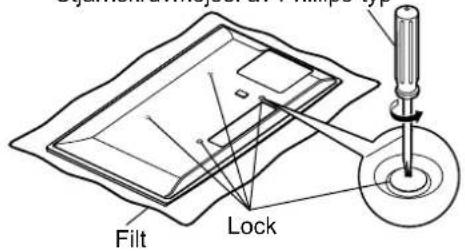

① Placera plasmaskärmen med framsidan nedåt på en ren filt eller annat tygstycke som är fritt från smuts och fortsätt enligt instruktionerna nedan. Var försiktig så att du inte repar eller skadar din plasma-TV.
② Använd en stjärnskruvmejsel (Phillips) för att ta bort locken (4) från plasmaskärmen.

Anm.

• Spara de borttagna locken.
  (De måste användas om man senare ska använda ett brodstativ.)
  ③ Enligt figuren till höger monterar du de nödvändiga försänkta insexskruvarna M8x32 [A], låsbrickorna [B], isoleringsdistanserna [C] och distanserna [D] (x4 för varje del) med den medföljande insexnyckeln [F] på de platser där locken togs bort. (Ätdragningsmoment: 3 till 4 N•m)

* Plasma-TV:ns utseende skiljer sig beroende på modell. Bilden nedan är av en lämplig modell.

Stjärnskruvmejsel av Phillips-typ

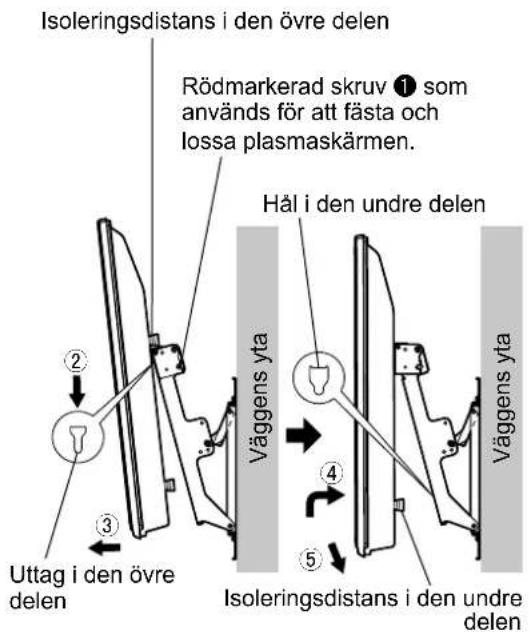

6. Montera plasmaskärmen på väggfästet och ansluta den till de andra komponenterna

① Ta bort vänster och höger rödmarkerad skruv ① (en på vänster sida och en på höger sida) som används för att fästa och lossa plasmaskärmen.
② Montera isoleringsdistanserna överst på plasmaskärmen på den övre delen av väggfästet och sänk sedan ned plasmaskärmen.
③ Dra plasmaskärmen mot dig enligt figuren och anslut den till de andra komponenterna.
④ Efter att anslutningarna utförts, lyfter du upp plasmaskärmen något och för in isoleringsdistanserna i underkanten i hålen i den undre delen av väggfästet.
⑤ Sänk ned plasmaskärmen.

IAKTTAG FÖRSIKTIGHET

- Om plasma skärmen lyfts för högt, kommer dess övre del att lossa från väggfästet.

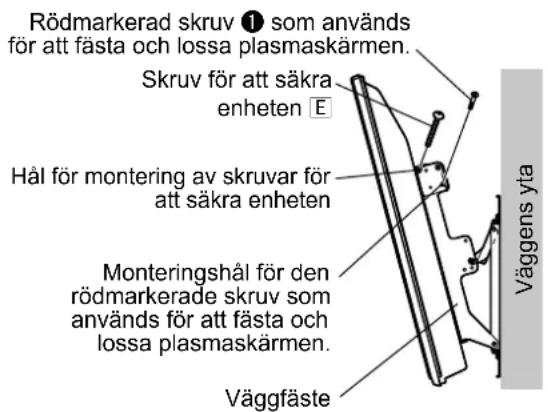

7. Fästa plasmaskärmen

① Montera tillbehören, skruvar för att säkra enheten E (2) i monteringshålen på skruvarna för att fästa enheten på båda sidor (vänster och höger) om väggfästet.
② Dra åt vänster och höger rödmarkerad skruv ① (en till vänster och en till höger) som används för att fästa och lossa plasmaskärmen i de rödmarkerade hålen på väggfästet. (Ätdragningsmoment: 1,2 till 1,5 N·m)

Anm.

- För att förhindra att plasma-TV:n hakas loss från väggfästet, måste skruvarna för att fästa enheten E dras åt ordentligt i botten på vänster och höger sida.

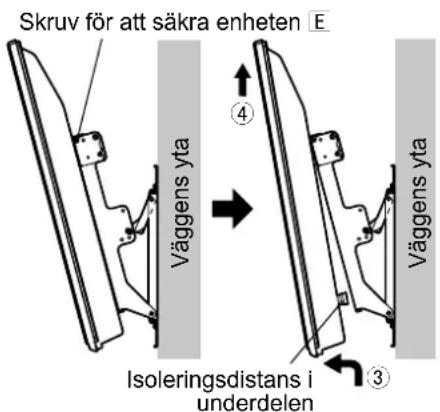

Hur man tar bort plasmaskärmen från väggfästet

① Avlägsna skruvarna för att säkra enheten E (en på vänster sida och en på höger sida) som är monterade på sidorna av väggfästet.
② Lossa alla kablar som är anslutna till plasma-TV:n.
③ Samtidigt som du lyfter upp plasmaskärmens underkant, drar du den utåt mot dig.
④ När isoleringsdistanserna i underdelen har lossats, lyfter du plasmaskärmen rakt uppåt.

Advarsel

Nederste basis-beslag ① (siden med etiketten)

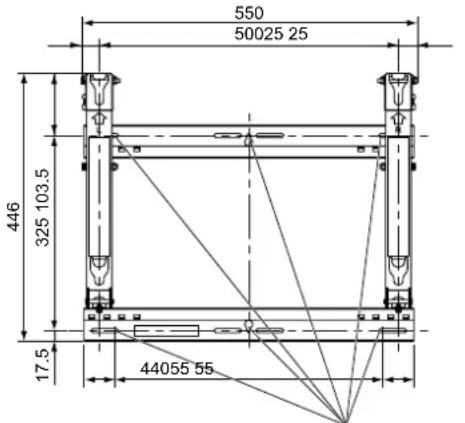

Väggupphängningshållare (vinklingsbar typ) Detaljskiss över yttermätt

Väggupphängningshållare (vinklingsbar typ)

Detaljskiss över yttermått
