ПОСІБНИК КОРИСТУВАЧА RTN15 ASUS

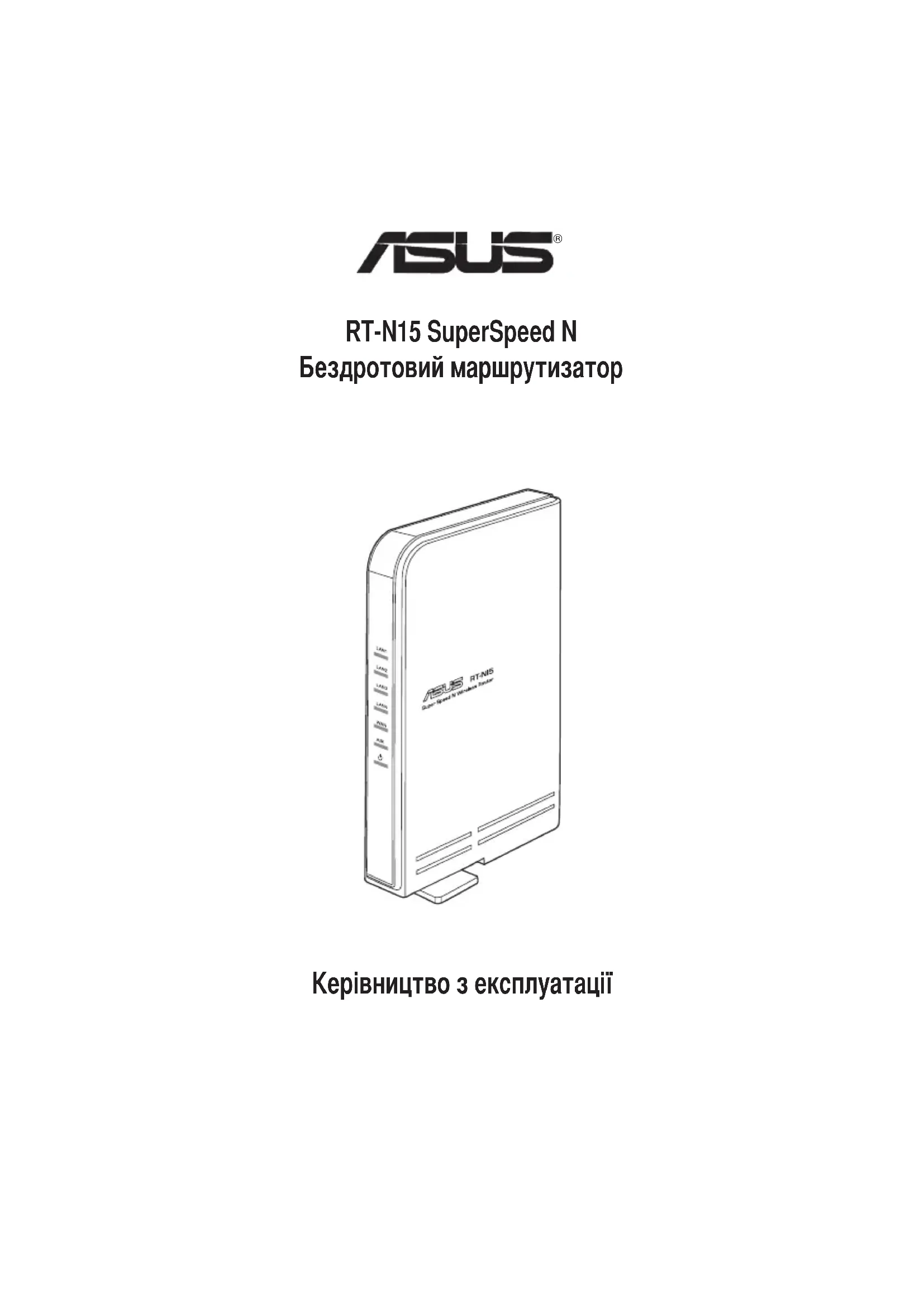

ασύρματουδικτύουστηγραμμή εργασιώνγιαναδείτεταδιαθέσιμα ασύρματαδίκτυα.Επιλέξτετον ασύρματοδρομολογητήσαςκαικάντε κλικστοConnect(Σύνδεση).Керівництво з експлуатації RT-N15 SuperSpeed N Бездротовий маршрутизатор English ®Контактна інформація виробника ASUSTeK COMPUTER INC. (Asia-Pacific – Азіатсько-Тихоокеанський регіон) Адреса компанії: 15 Li-Te Road, Beitou, Taipei 11259 Загальна інформація за телефоном: [phone] Fax: [phone] Електронна пошта: [e-mail] Вебсайт: http://www.asus.com.tw ASUSTeK COMPUTER INC. (America - Америка) Адреса компанії: 44370 Nobel Drive, Fremont, CA 94538, USA Факс: [phone] Вебсайт: http://usa.asus.com Технічна підтримка Загальна інформація за телефоном: [phone] Факс: [phone] Технічна підтримка он-лайн: http://vip.asus.com/eservice/techserv.aspx ASUS COMPUTER GmbH (Germany & Austria - Німеччина та Австрія) Адреса компанії: Harkort Str. 25, D-40880 Ratingen, Germany Загальна інформація за телефоном: [phone] General (fax): [phone] Вебсайт: http://www.asuscom.de З питань розповсюдження: http://www.asuscom.de/sales Технічна підтримка Компоненти: [phone] Факс: [phone] Технічна підтримка он-лайн: http://vip.asus.com/eservice/techserv.aspx?SLanguage=de-deБездротовий маршрутизатор RT-N15 Керівництво з початку експлуатації

1. До комплекту входять

• Бездротовий маршрутизатор RT-N15 – 1 штука

• Адаптер живлення – 1 штука

• Компакт-диск із службовими програмами (утилітами) – 1 штука

• Кабель RJ45 – 1 штука

• Керівництво з експлуатації– 1 штука

2. Зведена таблиця технічних характеристик

Порт Ethernet WAN: 1 шт. RJ45 для 10/100/1000 BaseT LAN: 4 шт. RJ45 для 10/100/1000 BaseT Антена 3 антени РСВ Живлення Вхід перемінного струму: 100 ~ 240 В (50 ~ 60 Гц) Вихід постійного струму: + 5 В з максимальним струмом 2,5 А Робоча частота 2,4 ~2,5 гГц Швидкість передачі даних 802.11n: до 300 мегабіт/секунду 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 мегабіт/секунду 802.11b: 1, 2, 5.5, 11 мегабіт/секунду Вихідна потужність 15,5~16,5 dBm (режим g) 15,8~19,5 dBm (режим b) 15,8~19,5 dBm (режим n) Криптографічний захист/ Ідентифікація 64/128-біт WEP, WPA, WPA2, TKIP, AES, WPA-PSK, WPA2-PSK, MAC- адреса, 802.1x Управління Управління шириною діапазону Управління через браузер Дистанційне управління Сервер DHCP, клієнт WAN DHCP Зберегти/відновити файли конфігурації Поновлення через Інтернет-браузер Відновлення вбудованих програм Визначення пристрою Типи підключення WAN Статична ІР-адреса Динамічна ІР-адреса (клієнт DHCP) РРР через Ethernet (РРРоЕ)

L2TP Big PondБездротовий маршрутизатор RT-N15 Керівництво з початку експлуатації

3. Підключення модему ADSL та бездротового

1) Підключення кабеля

Засоби безпеки Брандмауер:

• NAT та SPI (Перевірка пакетів відстеженням стану з’є

• Сигналізація про непередбачене проникнення, включаючи

• Подія в системі безпеки

• Системний журнал Фільтрування:

• Єдиний порт та діапазон портів

• За ключовими словами в URL

ModemWall telephone outletWallpoweroutletPhonePowerWallpoweroutletASUSWirelessRouterModemWall telephone outletPhonePowerPower LAN WallpoweroutletPowerWAN LANБездротовий маршрутизатор RT-N15 Керівництво з початку експлуатації

PWR (Живлення) Вимкнено Живлення вимкнено Увімкнено Система готова Повільне мерехтіння Скинення на режим за замовчанням Швидке мерехтіння Режим WPS Ефір (бездротова мережа) Вимкнено Живлення вимкнено Увімкнено Бездротова система готова Мерехтіння Передає та отримує дані (через ефір) WAN (Глобальна мережа) Вимкнено Відсутнє живлення або фізичне підключення Увімкнено Фізичне підключення до мережі Ethernet Мерехтіння Передає та отримує дані (через кабель Ethernet) LAN 1-4 (Локальна мережа) Вимкнено Відсутнє живлення або фізичне підключення Увімкнено Фізичне підключення до мережі Ethernet Мерехтіння Передає та отримує дані (через кабель Ethernet) PWR AIR WAN LANБездротовий маршрутизатор RT-N15 Керівництво з початку експлуатації

Бездротовий маршрутизатор ASUS RT-N15 при відповідній конфігурації може відповідати самим різним робочим сценаріям. Можливо заводські установки бездротового маршрутизатори потрібно буде змінити згідно вимогам певного користувача. Отже, перед використанням бездротового маршрутизатора ASUS перевірте основні параметри і переконайтеся, що вони відповідають вашим умовам. ASUS надає утиліту EZSetup, що призначена для швидкого налаштування параметрів бездротової мережі. Якщо ви хочете використовувати EZSetup для конфігурації вашого маршрутизатора, див. розділ 6 в керівництві користувача на компакт-диску. Примітка: Для початкової конфігурації рекомендується дротове з’єднання, щоб уникнути можливих проблем з установкою через невизначеність бездротової мережі.

1) Дротове підключення

Бездротовий маршрутизатор ASUS RT-N15 поставляється з кабелем Ethernet у комплекті. Оскільки бездротовий маршрутизатор ASUS обладнаний функцією “auto-crossover”, ви можете використовувати для дротового з‘єднання або прямий, або кросскабель. Підключіть один кінець кабелю до порту LAN на задній панелі маршрутизатора, а інший кінець до порту Ethernet на вашому комп’ютері.

2) Бездротове з’єднання

Для встановлення бездротового з’єднання вам потрібна мережева карта WLAN, яка сумісна з IEEE 802.11b/g/n. Ретельно ознайомтеся із описом свого бездротового адаптеру для отримання інформації про процедуру бездротового підключення. Заводське значення параметру SSID для бездротової мережі - “default” (саме так, у нижньому регістрі), кодування вимкнене і використовується відкрита система аутентіфікації.

3) Установка IP-адресу для дротового і бездротового клієнта

Для доступу до бездротового маршрутизатора RT-N15 вам потрібні правильні параметри TCP/IP для ваших дротових та бездротових клієнтів. Встановлюйте IP-адреси клієнтів в тій самій мережі, що і RT-N15. Автоматичне отримання IP-адресу Бездротовий маршрутизатор RT-N15 включає функції DHCP-сервера. Таким чином, ваш комп’ютер автоматично отримує ІР-адресу. Примітка: перед перезапуском вашого комп’ютера увімкніть бездротовий маршрутизатор та переконайтесь, що він працює. Настройка IP-адресу власноруч Для встановлення IP-адреси власноруч вам потрібно знати установки за умовчанням бездротового маршрутизатора ASUS:

• IP-адреса 192.168.1.1

• Маска пiд-мережі 255.255.255.0

4. Початок роботиБездротовий маршрутизатор RT-N15 Керівництво з початку експлуатації

Для встановлення з’єднання власноруч призначеною IP-адресою, адреса вашого комп’ю тера і бездротового маршрутизатора повинні знаходитися в одній пiд-мережі:• IP-адрес: 192.168.1.xxx (xxx може бути будь-яким числом від 2 до 254. Переконайтесь, що IP-адреса не використовується іншим пристроєм)• Маска пiд мережі: 255.255.255.0• Шлюз: 192.168.1.1• DNS: 192.168.1.1, або призначте відомий сервер DNS у вашій мережі.

4) Конфігурація бездротового маршрутизатора

Виконайте наступні дії, щоб увійти до Web-інтерфейсу RT-N15. За замовчуваннямІм’я користувача: admin Пароль: adminВведіть наступну адресу у веб-браузері: http://192.168.1.1Після входу ви побачите домашню сторінку бездротового маршрутизатора ASUS.Домашня сторінка містить посилання на конфігурацію основних функцій бездротового маршрутизатора.

2Бездротовий маршрутизатор RT-N15 Керівництво з початку експлуатації

1. Виберіть ваш часовий пояс і натисніть «Next

Для швидкої установки натисніть «Next» (Далі), щоб перейти на сторінку “ Quick Setup” (Швидка установка). Виконайте інструкції, щоб встановити бездротовий маршрутизатор ASUS.

2. Бездротовий маршрутизатор ASUS підтримує

п’ять типів служб ISP: кабельне підключення, PPPoE, PPTP, статичний WAN IP і Telstra BigPond. Виберіть тип підключення і натисніть «Next» (Далі). Кабель або користувач динамічного IP Якщо ви використовуєте послуги, що надаються ISP за допомогою кабельного підключення, виберіть «Cable Modem or other connection that gets IP automatically» (Кабельний модем або інше підключення з автоматичним отриманням IP). Якщо ваш ISP надає ім’я хоста, адресу MAC і адресу сервера HeartBeat, введіть дану інформацію у вікнах на сторінці параметрів; якщо немає, натисніть «Next» (Далі), щоб пропустити даний етап. Користувач PPPoE Якщо ви використовуєте послугу PPPoE, виберіть «ADSL connection that requires username and password» (Підключення ADSL, яке вимагає ім’я користувача і пароль). Воно відоме як PPPoE. Вам потрібно ввести ім’я користувача і пароль, які надаються вашим ISP. Щоб продовжити, натисніть «Next» (Далі).Бездротовий маршрутизатор RT-N15 Керівництво з початку експлуатації

3. Установка бездротового інтерфейсу.

Вкажіть для вашого бездротового маршрутизатора SSID (Service Set Identifier – Ідентифікатор пакету служби), який є унікальним ідентифікатором, призначеним для пакетів, які посилаються по WLAN. Даний ідентифікатор моделює пароль, коли пристрій намагається зв’язатися з вашим бездротовим маршрутизатором через WLAN. Якщо ви хочете захистити інформацію, що передається, виберіть «Security Level» (Рівень безпеки), щоб увімкнути методи кодування. «Medium» (Середній): Тільки користувачі з тими ж параметрами ключа WEP можуть підключатися до вашого бездротового маршрутизатора і передавати інформацію з використанням кодування за ключем 64 біти або 128 бітів WEP. «High» (Високий): Тільки користувачі з тими ж параметрами розділеного ключа WPA можуть підключатися до вашого бездротового маршрутизатора і передавати дані з використанням кодування TKIP. Користувач PPTP Якщо ви використовуєте послугу PPTP, виберіть «ADSL connection that requires username and password» (Підключення ADSL, яке вимагає ім’я користувача, пароль і IP-адрес). Вам потрібно ввести ім’я користувача, пароль і IP-адрес, які надаються вашим ISP. Щоб продовжити, натисніть «Next» (Далі). Користувач статичного IP Якщо ви використовуєте ADSL або інший тип підключення, яке використовує статичний IP- адрес, виберіть «ADSL or other connection type that uses static IP address» (ADSL або інший тип підключення, яке використовує статичний IP-адрес). Введіть IP-адрес, маску пiд-мережі і шлюз за умовчанням, який надається вашим ISP. Ви можете вказати сервера DNS або отримати інформацію DNS автоматично.Бездротовий маршрутизатор RT-N15 Керівництво з початку експлуатації

4. Введіть чотири комплекти ключів WEP у

поля ключів WEP (10 шестнадцятерічних цифр для WEP 64 бит, 26 шестнадцятерічних цифр для WEP 128 бит). Ви також можете дати системі створити ключі, якщо введете кодову фразу. Запишіть кодову фразу і ключі WEP в своєму ноутбуку, а потім натисніть «Finish» (Закінчити). Наприклад, якщо ви виберете кодування WEP 64 і введете 11111 як кодову фразу, то ключі WEP згенеруються автоматично.

5. Натисніть «Save&Restart» (Збереження

і перезавантаження), щоб перезапустити бездротовий маршрутизатор і активувати нові параметри.

6. Для підключення до бездротового

маршрутизатора від бездротового клієнта ви можете використовувати службу «Windows

Wireless Zero Configuration». Якщо ви використовуєте бездротову карту ASUS на своєму комп’ютері, то ви можете використовувати утиліту «One Touch Wizard», яка поставляється на компакт-диску до карти WLAN для установки бездротового з’єднання. Конфігурація карти ASUS WLAN за допомогою майстра «One Touch» Якщо ви встановили бездротову карту ASUS разом з її утилітами і драйверами на комп’ютер, натисніть «Start» (Пуск) -> «Programes» (Програми) -> «ASUS Utility» (Утиліта ASUS) -> «WLAN Card» (Карта WLAN) -> «One Touch Wizard» (Майстер «One Touch»), щоб запустити утиліту «One Touch».Бездротовий маршрутизатор RT-N15 Керівництво з початку експлуатації

3) Встановите аутентифікацію і кодування вашої

карти WLAN так само, як і для RT-N15. На попередніх етапах довжина ключа – 64 бит, кодова фраза - 11111 Натисніть «Next» (Продовжити).

1) Виберіть кнопку «Connect to an existing

wireless LAN (Station)» (Підключення до існуючої бездротової мережі LAN (Станція)), а потім натисніть кнопку «Next» (Продовжити).

2) «Touch шукає і показує доступні точки доступу

в списку «Available Networks» (Доступні мережі). Виберіть RT-N15 і натисніть кнопку «Next» (Продовжити).

4) Знадобиться декілька секунд, щоб бездротова

карта зв’язалася RT-N15. Натисніть «Next» (Продовжити), щоб встановити TCP/IP для вашої карти WLAN.

5) Встановите IP-адрес вашої карти WLAN

відповідно до умов мережі. Після установки натисніть «Finish» (Закінчити), щоб вийти з майстра «One Touch».Бездротовий маршрутизатор RT-N15 Керівництво з початку експлуатації

7. Конфігурація розширених опцій

Для перегляду і регулювання інших параметрів бездротового маршрутизатора зайдіть на веб-сторінку конфігурації RT- N15. Натисніть на елементи меню, щоб відкрити пiд-меню, і виконуйте інструкції, щоб встановити маршрутизатор. Підказки спливають, коли ви наводите курсор на відповідний елемент. Для отримання докладнішої інформації див. керівництво користувача на компакт-диску. Конфігурація карти WLAN за допомогою служби Windows

WZC Якщо ви використовуєте бездротову карту, зроблену не компанією ASUS, ви можете встановити бездротове з’єднання за допомогою служби «Windows

2) Введіть 10-цифрові ключі, які ви встановили

на бездротовому маршрутизаторі і натисніть «Connect» (З’єднання). Підключення буде встановлено через декілька секунд.

1) Клацніть двічі по значку бездротової
