INSTRUKCJA OBSŁUGI RTN15 ASUS

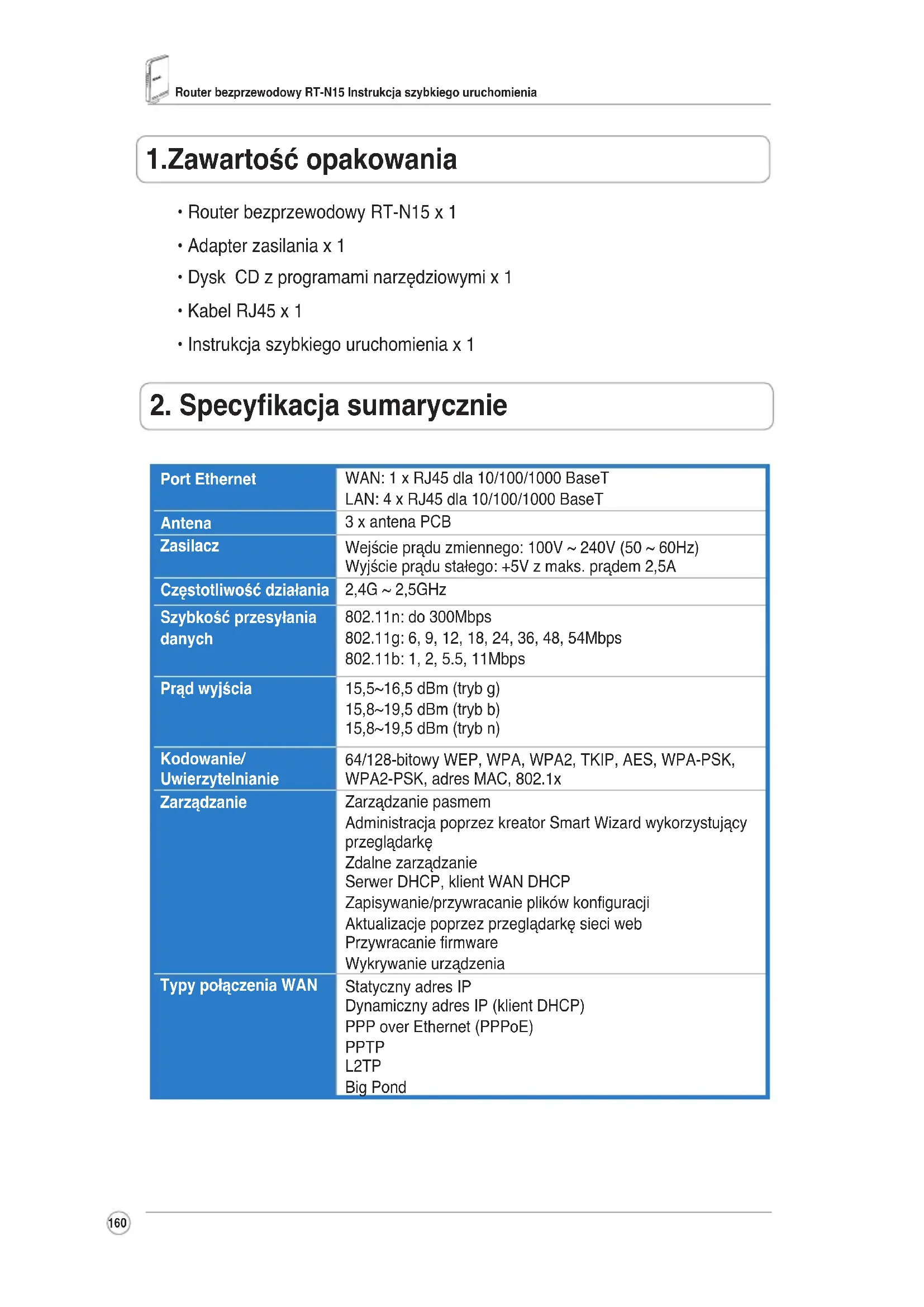

1.Zawartość opakowania

• RouterbezprzewodowyRT-N15x1

• DyskCDzprogramaminarzędziowymix1

• Instrukcjaszybkiegouruchomieniax1

2. Specykacja sumarycznie

Port Ethernet WAN:1xRJ45dla10/100/1000BaseT LAN:4xRJ45dla10/100/1000BaseT Antena 3 x antena PCB Zasilacz Wejścieprąduzmiennego:100V~240V(50~60Hz) Wyjścieprądustałego:+5Vzmaks.prądem2,5A Częstotliwość działania 2,4G~2,5GHz Szybkość przesyłania danych 802.11n:do300Mbps 802.11g:6,9,12,18,24,36,48,54Mbps 802.11b:1,2,5.5,11Mbps Prąd wyjścia 15,5~16,5dBm(trybg) 15,8~19,5dBm(trybb) 15,8~19,5dBm(trybn) Kodowanie/ Uwierzytelnianie 64/128-bitowyWEP,WPA,WPA2,TKIP,AES,WPA-PSK, WPA2-PSK,adresMAC,802.1x Zarządzanie Zarządzaniepasmem AdministracjapoprzezkreatorSmartWizardwykorzystujący przeglądarkę Zdalnezarządzanie SerwerDHCP,klientWANDHCP Zapisywanie/przywracanieplikówkonguracji Aktualizacjepoprzezprzeglądarkęsieciweb Przywracaniermware Wykrywanieurządzenia Typy połączenia WAN StatycznyadresIP DynamicznyadresIP(klientDHCP) PPPoverEthernet(PPPoE) PPTP L2TP Big PondRouter bezprzewodowy RT-N15 Instrukcja szybkiego uruchomienia

3. Łączenie modemu ADSL i routera

1) Połączenie kablowe

Zabezpieczenie Firewall:

• NATorazSPI(StatefulPacketInspection[Stałe sprawdzaniepakietów])

• Wykrywaniewłamań,włączniezlogowaniem Logowanie:

• Zdarzeniezabezpieczenia

• Pojedynczyportizakresportów

PWR (Zasilanie) Wyłączony Brakzasilania Włączony Urządzeniegotowedopracy Wolnemiganie Resetujdotrybudomyślnego Szybkiemiganie TrybWPS AIR (Sieć bezprzewodowa) Wyłączony Brakzasilania Włączony Gotowośćsystemubezprzewodowego Miganie Nadawanielubodbieraniedanych(bezprzewodowe) WAN (Rozległa sieć komputerowa) Wyłączony Brakzasilanialubbrakpołączeniazycznego Włączony FizycznepołączeniezsieciąEthernet Miganie Nadawanielubodbieraniedanych(przezkabelEthernet) LAN 1-4 (Lokalna sieć komputerowa) Wyłączony Brakzasilanialubbrakpołączeniazycznego Włączony FizycznepołączeniezsieciąEthernet Miganie Nadawanielubodbieraniedanych(przezkabelEthernet) PWR AIR WAN LANRouter bezprzewodowy RT-N15 Instrukcja szybkiego uruchomienia PrawidłowakonguracjarouterabezprzewodowegoASUSRT-N15umożliwiaprzystosowaniegodoróżnychscenariuszydziałania.Abydostosowaćrouterbezprzewodowydoindywidualnychpotrzeb,należyzmienićustawieniadomyślne.Dlategoteż,przedużyciemrouterabezprzewodowegoASUS,należysprawdzićpodstawoweustawienia,abyupewnićsię,żewszystkieteustawieniabędądziałaćwdanychwarunkach.FirmaASUSudostępniaprogramnarzędziowyonazwieWPS,umożliwiającyszybkiewykonaniekonguracjirouterabezprzewodowego.AbyużyćprogramuWPSdokonguracjiroutera,należysprawdzićodpowiednieinformacjewrozdziale6podręcznikaużytkownikanapomocniczymdyskuCD.Uwaga: Abyuniknąćmożliwychproblemówdotyczącychustawień,spowodowanychbrakiempewnościcodoustawieńpołączeniabezprzewodowego,podczaspoczątkowejkonguracjiroutera,zalecasięwykorzystaniepołączeniaprzewodowego.

Połączenie przewodowe BezprzewodowyrouterASUSRT-N15jestdostarczanyzkablemEthernet.PonieważbezprzewodowyrouterASUSmazintegrowanąfunkcjęauto-crossover(automatycznekrosowanie),wzwiązkuzczym,dopołączeniaprzewodowegomożnawykorzystaćkabelstraight-through(nieskrosowany)lubcrossover(skrosowany).PodłączjedenkonieckabladoportusieciLANnapanelutylnymroutera,adrugikoniecdoportuEthernetkomputera.

Połączenie bezprzewodowe Doustanowieniapołączeniabezprzewodowego,wymaganajestkartaWLANzgodnazestandardemIEEE802.11b/g/n.Sprawdźinformacjedotycząceprocedurustawianiapołączeniabezprzewodowego,wpodręcznikuużytkownikaadapterabezprzewodowego.Domyślnie,SSIDrouterabezprzewodowegoASUSjestustawionejako“default(domyślne)”(małelitery),szyfrowaniejestwyłączoneistosowanyjestotwartysystemuwierzytelniania.

Ustawienei adresu IP dla klienta sieci przewodowej i bezprzewodowej WceluuzyskaniadostępudoustawieńrouterabezprzewodowegoRT-N15,niezbędnejestwykonanieprawidłowychustawieńTCP/IPklientówpołączeniaprzewodowegolubbezprzewodowego.UstawadresyIPklientówwobrębietejsamejpodsieciRT-N15. Automatyczne uzyskiwanie adresu IP RouterbezprzewodowyRT-N15zawierafunkcjęserweraDHCP,dlategotwójkomputerautomatycznieotrzymujeadres IP.Uwaga: Przedponownymuruchomieniemkomputera,należywłączyćrouterbezprzewodowyiupewnićsię,żejestongotowydopracy. Ręczne ustawienia adresu IP DoręcznegoustawieniaadresuIP,niezbędnejestpoznanieustawieńdomyślnychrouterabezprzewodowegoASUS:• IPaddress(AdresIP)192.168.1.1

SubnetMask(Maskapodsieci)255.255.255.0

4. WprowadzenieRouter bezprzewodowy RT-N15 Instrukcja szybkiego uruchomienia

Wceluustawieniapołączeniazręcznie przydzielonymadresemIP,adresykomputerai routerabezprzewodowegomusząsięznajdowaćw obrębietejsamejpodsieci:

• IPaddress(AdresIP):192.168.1.xxx(xxx reprezentujedowolnąliczbęzzakresu2do 254.Należyupewnićsię,żeadresIPniejest wykorzystywanyprzezinneurządzenie)

• DNS:192.168.1.1lubprzydzielenieadresu znanegoserweraDNSwdanejsieci.

4) Konguracja routera bezprzewodowego

WykonajczynnościponiżejwceluwejściadointerfejsukonguracjiRT-N15opartegoo przeglądarkęsieciweb. Domyślne Username(Nazwaużytkownika):admin Password(Hasło):admin Wprowadźnastępującyadres wprzeglądarcesieciweb: http://192.168.1.1 Pozalogowaniu,wyświetlanajeststronagłównarouterabezprzewodowegoASUS. Nastroniegłównejwyświetlanesąlinkidokonguracjigłównychfunkcjiroutera bezprzewodowego.

2Router bezprzewodowy RT-N15 Instrukcja szybkiego uruchomienia

1. WybierzstrefęczasowąikliknijNext

Szybkie ustawienia Wcelurozpoczęciaszybkichustawień,kliknijNext(Dalej),aby przejśćnastronę“QuickSetup(Szybkieustawienia)”.Wykonaj instrukcjewceluustawieniarouterabezprzewodowegoASUS.

2. RouterbezprzewodowyASUSobsługuje

pięćtypówusługISP:kablowe,PPPoE, PPTP,statyczneIPWANorazTelstra BigPond.Wybierztyppołączeniaikliknij Next(Dalej)wcelukontynuacji. Użytkownik połączenia kablowego lub dynamicznego IP Przykorzystaniuzusługdostarczanych przezISPłączakablowego,wybierz Cable Modem or other connection that gets IP automatically(Modemkablowy lubinnepołączeniezautomatycznym uzyskiwaniemIP).JeśliISPdostarczył nazwęhosta,adresMACorazadres serwerasygnałówheartbeat,wypełnijte informacjewpolachnastronieustawień; jeśliniedostarczył,kliknijNext(Dalej),aby pominąćtęczynność. Użytkownik PPPoE JeśliwykorzystywanajestusługaPPPoE, wybierzADSL connection that requires username and password (połączenie ADSL,którewymagapodanianazwy użytkownikaihasła).Określasiętonazwą PPPoE.Koniecznejestwprowadzenie nazwyużytkownikaihasładostarczonego przezIPS.KliknijNext(Dalej)wcelu kontynuacji.Router bezprzewodowy RT-N15 Instrukcja szybkiego uruchomienia

Ustawianieinterfejsu bezprzewodowego.OkreślSSID (ServiceSetIdentier[Identykator ustawieniausługi])routera bezprzewodowego,któryjest unikalnymidentykatoremdołączanym dopakietówwysyłanychpoprzezsieć WLAN.Identykatortenemulujehasło, przypróbienawiązaniakomunikacji urządzeniazbezprzewodowym routerempoprzezsiećWLAN. Abyzabezpieczyćtransmitowanedane,wybierz Security Level (Poziomzabezpieczenia), abywłączyćmetydyszyfrowania. Medium (Średni):Łączyćsięzrouterembezprzewodowymitransmitowaćdanezużyciem szyfrowania64-bitowegolub128bitowegoWEP,mogąjedynieużytkownicyztymisamymi ustawieniamikluczaWEP. High(Wysoki):Łączyćsięzrouterembezprzewodowymitransmitowaćdanezużyciem szyfrowaniaTKIP,mogąjedynieużytkownicyztymisamymi,współdzielonymiustawieniami kluczaWPA. Użytkownik PPTP JeśliwykorzystywanesąusługiPPTP, wybierzADSL connection that requires username, password and IP address (połączenieADSL,którewymagapodania nazwyużytkownika,hasłaiadresuIP). Wprowadźdoodpowiednichpólnazwę użytkownika,hasłoiadresIPdostarczony przezISP.KliknijNext(Dalej)wcelu kontynuacji. Użytkownik ze statycznym adresem IP Jeśliwykorzystywanejestpołączenie ADSL or other connection type that uses static IP address (ADSLlub inne,którewykorzystujestałyadresIP). WprowadźadresIP,maskępodsiecii domyślnąbramędostarczanąprzezISP. MożnaokreślićserweryDNSlubuzyskać informacjeDNSautomatycznie.Router bezprzewodowy RT-N15 Instrukcja szybkiego uruchomienia

4. Wprowadźczteryzestawykluczy

WEPwpolachWEPKey(KluczWEP) (10szesnastkowychliczbdlaWEP 64-bitowego,26szesnastkowychliczb dlaWEP128-bitowego).Możnatakże pozwolićnawygenerowanieprzezsystem kluczypoprzezwprowadzeniehasła. ZapiszhasłoikluczeWEPwnotebooku, anastępniekliknij Finish (Zakończ). Naprzykład,powybraniutrybu szyfrowaniaWEP64-bitowegoi wprowadzeniu11111jakohasła,WEP Keys(KluczeWEP)sągenerowane automatycznie.

Save&Restart (Zapisziuruchom ponownie),abyuruchomićponownie routerbezprzewodowyiuaktywnićnowe ustawienia.

6. Abypołączyćsięzrouterembezprzewodowympoprzezklientabezprzewodowego,

doustawieniapołączenianależyużyćusługiWindows

WirelessZeroConguration (Zerowakonguracjasiecibezprzewodowej).Jeśliwkomputerzestosowanajestkarta bezprzewodowaASUS,doustawieniapołączeniabezprzewodowegomożnaużyć programunarzędziowegoOneTouchWizardznajdującegosięnapomocniczymdysku CDkartyWLAN. Konguracja karty ASUS WLAN w programie One Touch Wizard JeśliwkomputerzezainstalowanazostałakartasiecibezprzewodowejASUSrazemz programaminarzędziowymiisterownikamiwceluuruchomieniaprogramunarzędziowegoOne TouchWizardkliknijStart -> Programy -> ASUS Utility-> WLAN Card -> One Touch Wizard.Router bezprzewodowy RT-N15 Instrukcja szybkiego uruchomienia

3)Ustawtakiesamouwierzytelnianiei szyfrowaniekartyWLANjakdlaRT-N15. WpoprzednichczynnościachKey Length (Długośćklucza)zostałaustawionana64 bity,austawieniaPassphrase(Hasło) na11111.KliknijNext(Dalej)wcelu kontynuacji. 1)ZaznaczprzyciskradiowyConnect to an existing wireless LAN(Połączzistniejącą sieciąbezprzewodowąLAN(Stacja)i kliknijNext(Dalej)wcelukontynuacji. 2)ProgramOneTouchWizardwyszukai wyświetlidostępneAPnaliścieAvailable Networks(Dostępnesieci).Wybierz RT-N15inaciśnijNext(Dalej)wcelu kontynuacji. 4)Powiązaniekartybezprzewodowejz RT-N15zajmieklikasekund.Naciśnij Next(Dalej),abyustawićTCP/IPdlakarty bezprzewodowejWLAN. 5)UstawadresIPkartyWLANzgodnieze stanemsieci.Powykonaniuustawień, kliknijFinish(Zakończ),abyopuścić programOneTouchWizard.Router bezprzewodowy RT-N15 Instrukcja szybkiego uruchomienia

Konguracja funkcji zaawansowanych Abywyświetlićiwyregulowaćinneustawienia routerabezprzewodowego,przejdźnastronęweb konguracjiRT-N15.Kliknijelementywmenu,aby otworzyćpodmenuiwykonaćinstrukcjedotyczące ustawianiaroutera.Poustawieniukursoranakażdym zelementów,wyświetlanesąwskazówki.Szczegółowe informacjeznajdująsięwpodręcznikuużytkownikana pomocniczymdyskuCD. Konguracja karty WLAN poprzez usługę Windows

WZC JeśliużywanajestkartabezprzewodowainnegoproducentaniżASUS,możnaustawićpoł. aczeniebezprzewodowepoprzezusługęWindows

WZC(WirelessZeroConguration [Zerowa konguracjasiecibezprzewodowej]).

2) IWprowadź10-cyfrowehasłoustawione

narouterzebezprzewodowymikliknij Connect (Połącz).Połączeniezostanie nawiązanepokilkusekundach.

1) Kliknijikonęsiecibezprzewodowejna
