РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RTN15 ASUS

wireless,sullabarradelleapplicazioni,per visualizzareleretidisponibili.Selezionare ilrouterwirelessepoicliccaresu Connect (Connetti ).Краткое руководство RT-N15 cуперскоростной N беспроводный роутер ®ASUS Контактная информация ASUSTeK COMPUTER INC. (Азия-Тихоокеания) Адрес: 15 Li-Te Road, Beitou, Taipei 11259 Телефон: [phone] Сайт: www.asus.com.tw Факс: [phone] Email: [e-mail] ASUS COMPUTER INTERNATIONAL (Америка) Адрес: 44370 Nobel Drive, Fremont, CA 94538, USA Факс: [phone] Сайт: usa.asus.com Техническая поддержка Телефон: [phone] Факс: [phone] Онлайн: http://vip.asus.com/eservice/techserv.aspx ASUS COMPUTER GmbH (Германия и Австрия) Адрес: Harkort Str. 25, D-40880 Ratingen, Germany Телефон: [phone] Сайт: www.asuscom.de Факс: [phone] Онлайн: www.asuscom.de/sales Техническая поддержка Компоненты: [phone] Онлайн: www.asuscom.de/support Ноутбуки: [phone] Факс: [phone] ASUSTeK COMPUTER INC. (Россия) Сайт: www.asus.com.ru Техническая поддержка Телефон: [phone] Онлайн: http:vip.asus.com/eservice/techserv.aspxRT-N15 беспроводный роутер краткое руководство

1. Комплект поставки

• RT-N15 беспроводный маршрутизатор x 1

• CD с драйверами и утилитами x 1

• Краткое руководство x 1

Ethernet порт WAN: 1 x RJ45 для 10/100/1000 BaseT LAN: 4 x RJ45 для 10/100/1000 BaseT Антенна 3 x PCB антенны Блок питаия AC input: 100V ~ 240V (50 ~ 60Hz) DC output: +5V with max. 2.5A current Частота работы 2.4G ~ 2.5GHz Скорость передачи

802.11n: до 300Mbps 802.11g: 6, 9, 12, 18, 24, 36, 48, 54Mbps 802.11b: 1, 2, 5.5, 11Mbps Выходная мощность 15.5~16.5 dBm (g режим) 15.8~19.5 dBm (b режим) 15.8~19.5 dBm (n режим) Шифрование/ аутентификация 64/128-бит WEP, WPA, WPA2, TKIP, AES, WPA-PSK, WPA2-PSK, MAC адрес, 802.1x Управление Управление пропускной способностью Веб-администрирование Удаленное управление DHCP сервер, WAN DHCP клиент Сохранение/восстановление конфигурационных файлов Обновление через браузер Восстановление прошивки Обнаружение устройств Типы WAN подключеия Статический IP адрес Динамический IP адрес (клиент DHCP) PPP через Ethernet (PPPoE) PPTP L2TP Big PondRT-N15 беспроводный роутер краткое руководство

3. Соединение ADSL модема и маршрутизатора

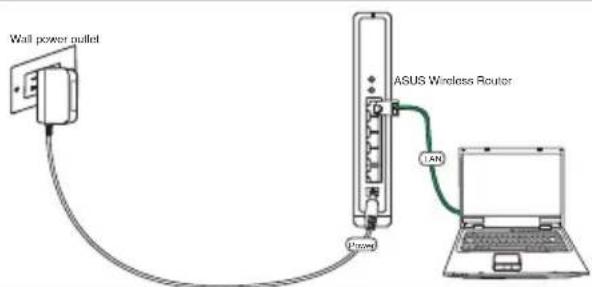

1) Подключение кабелей

Безопасность Брандмауэр:

• NAT и SPI (проверка пакетов)

• Обнаружение атак, включая вход

• События безопасности

• Системный журнал Фильтрация:

• Порт и диапазон портов

PWR (Питание) Выключен Нет питания Включен Система готова к работе Мигает медленно Сброс в режим по умолчанию Мигает быстро Режим WPS AIR (Беспроводная сеть) Выключен Нет питания Включен Готовность беспроводной системы Мигает Передача данных (посредством Wireless) WAN (Глобальная сеть) Выключен Нет питания или физического соединенияНет питания или физического соединения Включен Есть соединение с сетью Ethernet Мигает Передача данных (через кабель Ethernet) LAN 1-4 (Локальная сеть) Выключен Нет питания или физического соединения Включен Есть соединение с сетью EthernetЕсть соединение с сетью Ethernet Мигает Передача данных (через кабель Ethernet) PWR AIR WAN LANRT-N15 беспроводный роутер краткое руководство

Беспроводный маршрутизатор ASUS соответствует различным режимам работы при соответствующей конфигурации. Для соответствия вашим потребностям настройки по умолчанию маршрутизатора можно изменить, поэтому перед использованием маршрутизатора проверьте основные параметры и убедитесь, что они подойдут для работы в вашей сети. ASUS предоставляет утилиту, называемую WPS для быстрой беспроводной конфигурации. Если вы хотите использовать WPS для настройки вашего маршрутизатора, обратитесь к разделу 6 руководства пользователя на CD поддержки. Примечание: Для начальной конфигурации маршрутизатора, мы рекомендуем вам использовать проводное подключение.

1) Проводное подключение

В комплект поставки маршрутизатора входит Ethernet-кабель. В маршрутизаторе предусмотрена функция автоматического определения перекрестного кабеля, следовательно, возможно использование стандартного и перекрестного Ethernet-кабеля. Подключите один разъем кабеля к порту LAN на задней панели маршрутизатора, а другой конец к вашему ПК.

2) Беспроводное подключение

Для установки беспроводного соединения потребуется устройство, совместимое с требованиями стандарта EEE 802.11g/b/n. Сведение о беспроводном подключении приведены в руководстве пользователя адаптера для беспроводных сетей. Принятое по умолчанию значение SSID маршрутизатора - “default” (в нижнем регистре), шифрование отключено, используется аутентификация для открытой системы.

Установка IP адреса для проводного и беспроводного клиента Для доступа к RT-N15, вы должны установить параметры TCP/IP вашего проводного или беспроводного клиента. Установите IP адрес клиента в одной подсети с RT-N15. Автоматическое получение IP адреса В состав маршрутизатора входит DHCP сервер, следовательно вы можете настроить ваш ПК для автаматического получения IP адреса от маршрутизатора. Примечание: Перед перезагрузкой компьютера необходимо включить маршрутизатор и дождаться его перехода в состояние готовности. Установка IP адреса вручную Для установки IP адреса вручную, вам нужно знать параметры маршрутизатора по умолчанию:

4. ЗнакомствоRT-N15 беспроводный роутер краткое руководство

При задании IP адреса компьютера вручную необходимо, чтобы он оказался в одном сегменте с маршрутизаторм.

• IP адрес 192.168.1.xxx (где xxx может быть любым числом от 2 до 254, не используемым другим устройством)

• Маска подсети 255.255.255.0 (одинаковая с маршрутизатором)

• Шлюз по умолчанию 192.168.1.1 (IP адрес маршрутизатора)

• DNS 192.168.1.1 (IP адрес маршрутизатора или

4) Конфигурация беспроводного роутера

Для входа на страницу конфигурации RT-N15 вы полните шаги ниже: По умолчанию Имя пользователя: admin Пароль: admin Введите следующий адрес в ваш интернет браузер: http://192.168.1.1 После входа вы увидите домашнюю страницу маршрутизатора. Домашняя страница показывает пункты настройки основных функций маршрутизатора.

2RT-N15 беспроводный роутер краткое руководство

1. Выберите часовой пояс и нажмите Next.

5) Быстрая установка

Для запуска быстрой установки, щелкнителя запуска быстрой установки, щелкните Next для перехода на страницу быстрой установки. Следуйте инструкциям для установки маршрутизатора ASUS.

2. Маршрутизатор поддерживает пять

типов подключений: кабель, PPPoE, PPTP, статический IP и Telstra BigPond. Выберите тип соединения и нажмите Next для продолжения. Пользователь кабельного подключения Если вы подключаетесь по кабелю, выберите Cable Modem or other connection that gets IP automatically. Е сли ваш провайдер предоставил вам имя узла, MAC адрес, и heartbeat сервер, пожалуйста заполните поля; если нет, щелкните Next чтобы пропустить этот шаг. PPPoE пользователь Если вы используете подключение PPPoE, выберите ADSL connection that requires username and password. Оно известно как PPPoE. Вам потребуется ввести имя пользователя и пароль, предоставленные вашим провайдером.. НажмитеНажмите Next для продолжения.RT-N15 беспроводный роутер краткое руководство

3. Настройте беспроводный интерфейс.

Присвойте SSID (Идентификатор набора услуг), который является уникальным идентификатором, прилагаемый к пакетам, посылаемым через WLAN. Этот идентификатор эмулирует пароль, когда беспроводное устройство пытается связаться по WLAN. Если вы хотите защитить передаваемые данные выберите уровень безопасности. Средний: только пользователи с одинаковым WEP- ключом подключаются к к вашему маршрутизатору и передают данные, используя 64 или 128-битный WEP-ключ шифрования. Высокий: только пользователи с одинаковым WPA ключом подключаются к вашему маршрутизатору и передают данные, используя TKIP шифрование. PPTP пользователь Если вы используете подключение PPTP, выберите ADSL connection that requires username, password and IP address. It is know as PPTP. Введите имя пользователя, пароль и IP адрес, предоставленные вашим провайдером.. НажмитеНажмите Next для Пользователь подключения со статическим IP адресом Если вы используете ADSL или другой тип соединения, использующий статический IP адрес, выберите ADSL or other connection type that uses static IP address. Введите IP адрес, маску подсети и шлюз по умолчанию, предоставленные вашим провайдером. Вы можете выбрать ручное или автоматическое определение DNS серверов.RT-N15 беспроводный роутер краткое руководство

в с о о т в е с т в у ю щ и е п о л я ( 1 0 шестнадцатиричных цифр для WEP 64бит, 26 шестнадцатиричных цифр для WEP 128бита). Вы также можете разрешить системе сгенерировать ключи, введя ключевое слово. Запишите ключевое слово, и WEP-ключи в ваш ноутбук, затем щелкните Finish. Например, если мы выберем 64-битное WEP шифрование и введем 11111 как ключевое слово, WEP-ключи будут сгенерированы автоматически.

5. Щелкните Save&Restart для активациидля активации

6. Беспроводное подключение к маршрутизатору

Для беспроводного подключения к маршрутизатору вы можете использовать службу Windows

XP Wireless Zero Configuration. Если вы используете беспроводную карту ASUS, вы можете использовать ASUS One Touch Wizard. Настройка беспроводной карты с помощью ASUS One Touch Wizard Если вы установили беспроводную карту ASUS вместе с утилитами и драйверами на ваш ПК, нажмите Start -> All Programs -> ASUS Utility-> WLAN Card -> One Touch Wizard.RT-N15 беспроводный роутер краткое руководство

3) Установите аутентификацию и шифрование

вашей беспроводной карты одинаковое с RT-N15. Установите Key Length в 64 bits, введите 11111 в поле Passphrase. Нажмите Next для продолжения.

отоображает все доступные станции в окне Available Networks, Выберите RT-N15 и нажмите Next для продолжения.

4) Подождите несколько секунд пока

клиент соединяется с RT-N15. Нажмите Next для установки TCP/IP для вашей беспроводной карты.

5) У с т а н о в и т е I P а д р е с к л и е н т а

в с о о т в е т с т в и и с с е т ь ю . П о с л е завершения установки, щелкните Finish для выхода из One Touch Wizard.RT-N15 беспроводный роутер краткое руководство

7. Настройка дополнительных функций

Для просмотра и настройки других параметров ма р шру т иза т ора, во й дит е на стр аниц у ве б- конфигурации RT-N15. Нажмите элемент в меню, для открытия подменю и следуйте инструкциям п о у с т а н о в к е м а р ш р у т и з а т о р а . По д с к а з к и появляются, при наведении курсора на элемент. За дополнительной информацие обратитесь к руководству пользователя на CD поддержки. Настройка беспроводной карты с помощью службы Windows

WZC Пользователи других беспроводных адаптеров могут установить беспроводное подключение с помощью службы Windows

Затем вас попросят ввести сетевые ключи, введите 10-тизначный ключ, установленный в маршрутизаторе, затем щелкните Подключить. Соединение

1) Для просмотра доступных сетей дважды
