ПОСІБНИК КОРИСТУВАЧА SR 4334 CD AEG

Інструкція з експлуатації • Руководство по эксплуатации

Стереофонічний радіоприймач з програвачем для компакт дисків CD

Огляд елементів управління ......сторінка 3

Інструкція з експлуатації ......сторінка 49

Технічні параметри ......сторінка 53

РУССКИЙ

Содержание

Overview of the Components Przegląd elementów obsługi A kezelő elemek áttekintése Огляд елементів управління Обзор деталей прибора

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 CD-ROM INTERNATIONAL POTENTIAL

19 20 21 22 8:8 22 25 24 23

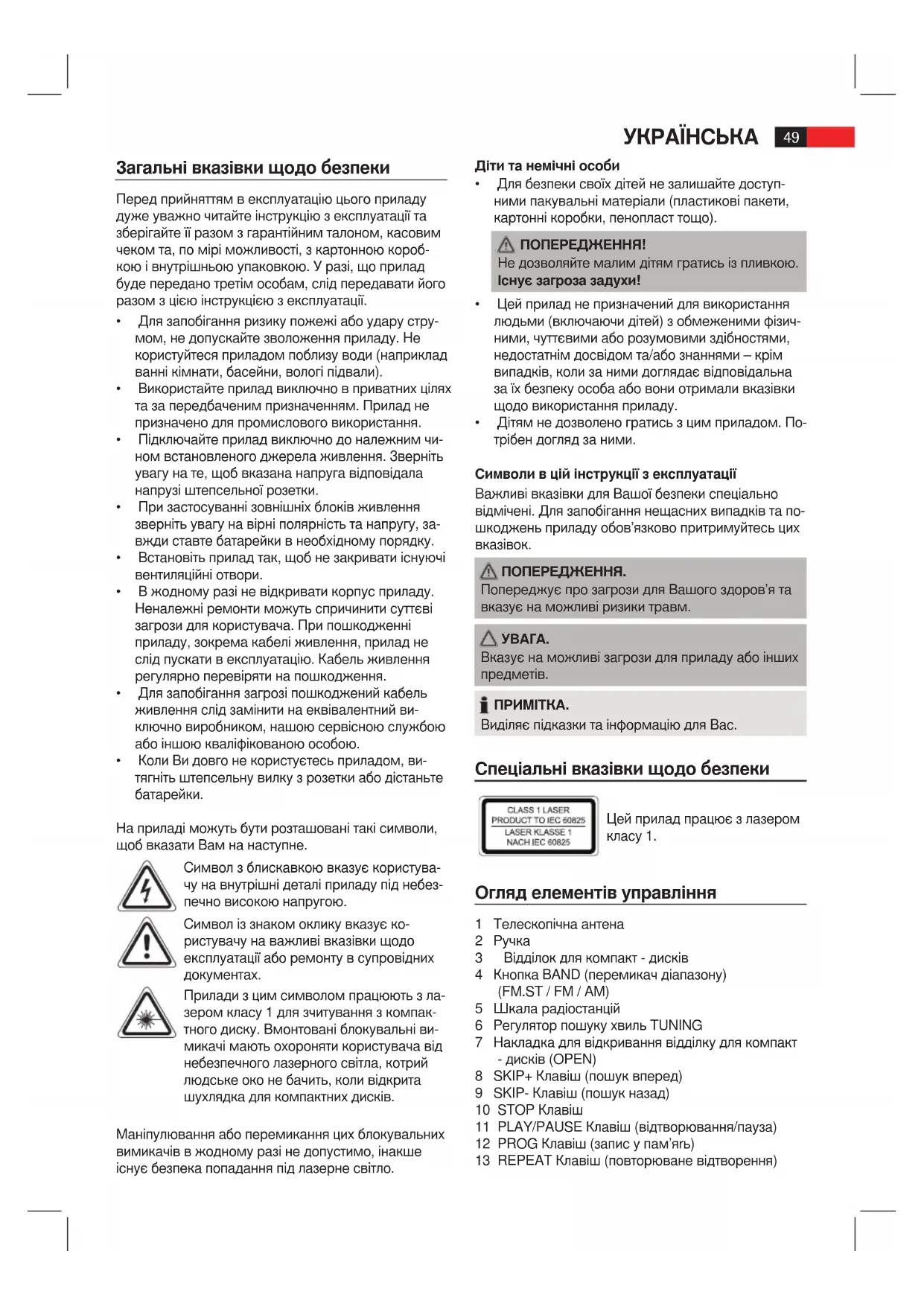

Загальні вказівки щодо безпеки

Перед прийняттям в експлуатацію цього приладу дуже уважно читайте інструкцію з експлуатації та зберігайте її разом з гарантійним талоном, касовим чеком та, по мірі можливості, з картонною коробкою і внутрішньою упаковкою. У разі, що прилад буде передано третім особам, слід передавати його разом з цією інструкцією з експлуатації.

• Для запобігання ризику пожежі або удару стру- мом, не допускайте зволоження приладу. Не користуйтеся приладом поблизу води (наприклад ванні кімнати, басейни, вологі підвали).
• Використайте прилад виключно в приватних цілях та за передбаченим призначенням. Прилад не призначено для промислового використання.
• Підключайте прилад виключно до належним чином встановленого джерела живлення. Зверніть увагу на те, щоб вказана напруга відповідала напрузі штепсельної розетки.
• При застосуванні зовнішніх блоків живлення зверніть увагу на вірні полярність та напругу, завжди ставте батарейки в необхідному порядку.
• Встановіть прилад так, щоб не закривати існуючі вентиляційні отвори.
• В жодному разі не відкривати корпус приладу. Неналежні ремонти можуть спричинити суттєві загрози для користувача. При пошкодженні приладу, зокрема кабелі живлення, прилад не слід пускати в експлуатацію. Кабель живлення регулярно перевіряти на пошкодження.
• Для запобігання загрозі пошкоджений кабель живлення слід замінити на еквівалентний виключно виробником, нашою сервісною службою або іншою кваліфікованою особою.
• Коли Ви довго не користуєтесь приладом, ви- тягніть штепсельну вилку з розетки або дістаньте батарейки.

На приладі можуть бути розташовані такі символи, щоб вказати Вам на наступне.

Символ з блискавкою вказує користувачу на внутрішні деталі приладу під небезпечно високою напругою.

Символ із знаком оклику вказує користувачу на важливі вказівки щодо експлуатації або ремонту в супровідних документах.

Прилади з цим символом працюють з лазером класу 1 для зчитування з компактного диску. Вмонтовані блокувальні вимикачі мають охороняти користувача від небезпечного лазерного світла, котрий людське око не бачить, коли відкрита шухлядка для компактних дисків.

Маніпулювання або перемикання цих блокувальних вимикачів в жодному разі не допустимо, інакше існує безпека попадання під лазерне світло.

Діти та немічні особи

- Для безпеки своїх дітей не залишайте доступними пакувальні матеріали (пластикові пакети, картонні коробки, пенопласт тощо).

ПОПЕРЕДЖЕННЯ!

Не дозволяйте малим дітям гратись із пливкою. Існує загроза задухи!

• Цей прилад не призначений для використання людьми (включаючи дітей) з обмеженими фізичними, чуттєвими або розумовими здібностями, недостатнім досвідом та/або знаннями – крім випадків, коли за ними доглядає відповідальна за їх безпеку особа або вони отримали вказівки щодо використання приладу.
• Дітям не дозволено гратись з цим приладом. Потрібен догляд за ними.

Символи в цій інструкції з експлуатації

Важливі вказівки для Вашої безпеки спеціально відмічені. Для запобігання нещасних випадків та пошкоджень приладу обов'язково притримуйтесь цих вказівок.

ПОПЕРЕДЖЕННЯ.

Попереджує про загрози для Вашого здоров'я та вказує на можливі ризики травм.

УВАГА.

Вказує на можливі загрози для приладу або інших предметів.

i ПРИМІТКА.

Виділяє підказки та інформацію для Вас.

Спеціальні вказівки щодо безпеки

Цей прилад працює з лазером класу 1.

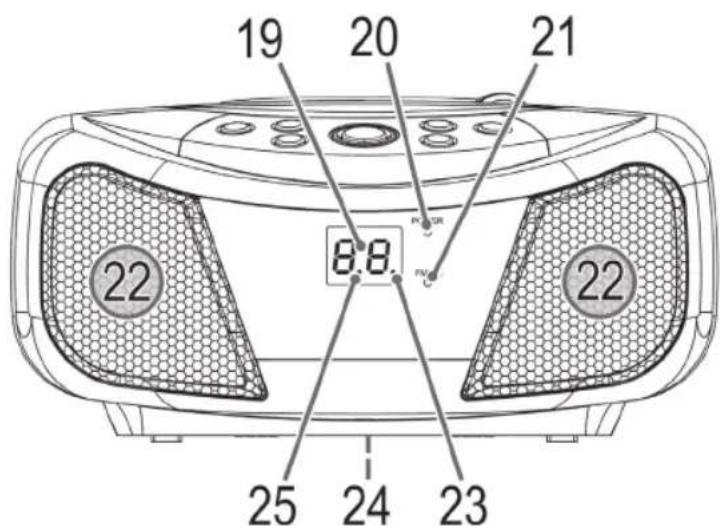

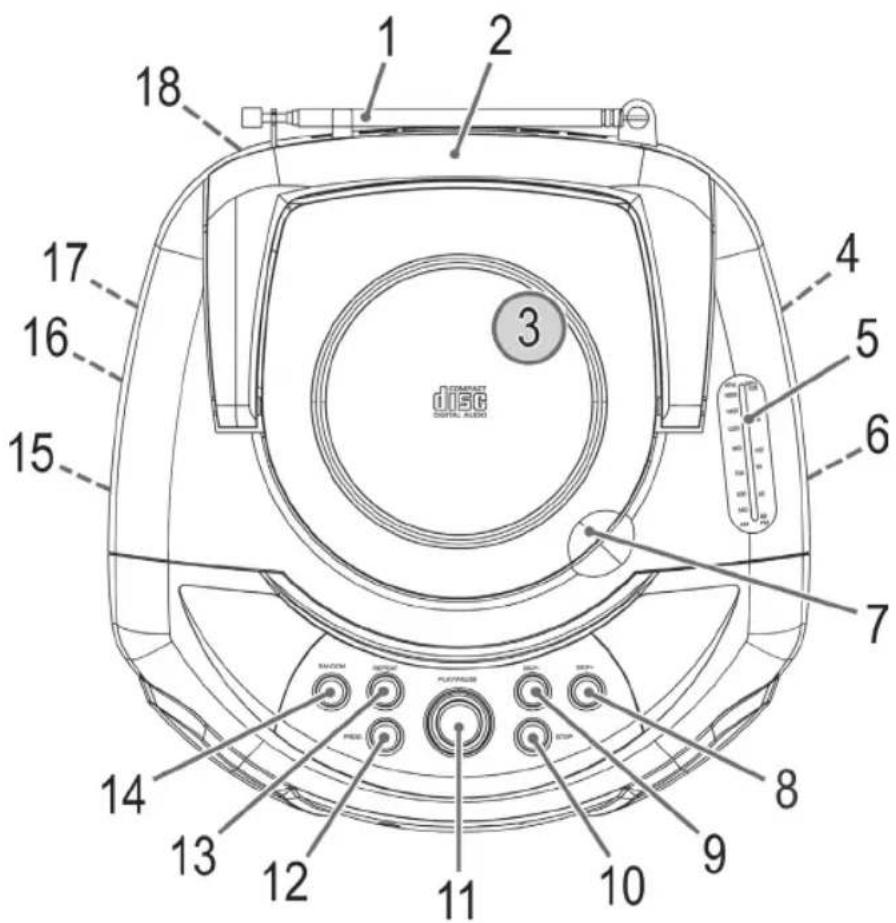

Огляд елементів управління

1 Телескопічна антена
2 Ручка
3 Відділок для компакт - дисків
4 Кнопка BAND (перемикач діапазону) (FM.ST / FM / AM)
5 Шкала радіостанцій
6 Регулятор пошуку хвиль TUNING
7 Накладка для відкривання відділку для компакт - дисків (OPEN)
8 SKIP+ Клавіш (пошук вперед)
9 SKIP- Клавіш (пошук назад)
10 STOP Клавіш
11 PLAY/PAUSE Клавіш (відтворювання/пауза)
12 PROG Клавіш (запис у пам'ягь)
13 REPEAT Клавіш (повторюване відтворення)

УКРАЇНСЬКА

14 RANDOM Клавіш (довільне відтворення)
15 VOLUME MAX/MIN (регулятор гучності)
16 FUNCTION Перемикач вибору функцій (OFF / CD / RADIO)
17 AUX IN Интерфейс
18 АС Підключення до електричної мережі
19 Дисплей зі світлодіодною підсвіткою
20 Контрольна лампа POWER
21 Контрольна лампа FM ST
22 Гучномовець
23 Індикатор (пам'ять)
24 Відділок для батарей
25 Індикатор (повторення)

Використання за призначенням

Цей прилад визначено для

• прийому радіопрограм
• відтворення вмісту аудіокомпакт-дисків
• Відтворення звуку із зовнішніх аудіоджерел.

Прилад призначено виключно для цих цілей і його дозволяється використати тільки для означеного. Дозволяється використати прилад тільки в такий спосіб, як це описано в цій інструкції. Забороняється використати прилад для комерційний цілей.

Інші види використання вважаються не належними за призначенням і можуть призвести до пошко- дження приладу і навіть до травматизму людей.

Фірма ETV – Elektro-Technische Vertriebsgesellschaft mbH / 3бут електротехнічної продукції ТОВ / не несе відповідальності за шкоду, що виникла внаслідок використання приладу не за належним призначенням.

Включення приладу/Введення

• Перед першим включенням приладу уважно прочитайте інструкцію з експлуатації!
- Для установки приладу оберіть придатне для цього місце - це має бути суха, рівна, не слизька поверхня, на якій Ви можете зручно користуватися приладом.
- Приміть до уваги, що прилад має мати достатню вентиляцію!
- Якщо на дисплеї приладу була захисна плівка, її слід видалити.

Забезпечення електричним струмом

• Вставте вилку кабелю електроживлення, що належить до приладу (див. відділок для батарей (24)), у відповідно обладнану захисними контактами розетку 230В / 50Гц мережі перемінного струму АС (18) на звороті приладу.
• Зверніть увагу на те, щоб напруга в мережі відповідала даним на табличці з технічними даними виробника приладу.

Установлення батарей (Батареї не входять до обсягу поставки)

• Відкрийте відділок для батарей (24) на задній стороні приладу.
• Поставте на місце 6 батарейок типу UM 2/R14 1,5V. Зверніть увагу на правильну полярність батарей (дивись нижню сторону відділку для батарей)!
• Якщо Ви не використовуєте прилад тривалий час, видаліть батареї з відділку, щоб уникнути "витікання" кислоти.
  • Закрийте відділок для батарей.

ПРИМИТКА.

Якщо Ви підключите кабель до електромережі, то живлення від батарей припиниться автоматично.

УВАГА.

• Батареї різного типу або нові і вже застосовані батареї не можна використовувати разом.
• Батареї не можна викидати в домашне сміття. Просимо віддати пусті батареї на спеціальні пункти збору небезпечних відходів або повернути в магазин, де Ви купили прилад.

ПОПЕРЕДЖЕННЯ.

Забороняється піддавати батареї впливу високої температури або прямих сонячних промінів. Стро-го забороняється кидати батареї в полум'я. Існує небезпека вибуху!

Пристрій для захисту програмачу компакт-дисків CD при транспортуванні

• Відкрийте гніздо для компакт-дисків CD (3), для цього потягніть кришку за накладку (7) уверх.
  • Перед тим як включити прилад, видаліть пристрій для захисту CD-програвачу при транспортуванні.

Сила звуку

Кнопкою VOLUME / регулятором силу звуку (15) Ви можете обрати гучність, що Вам подобається.

Виключення

Прилад вимкнуто, якщо клавіш переключення функцій (16) находиться в положенні OFF. Контрольна лампочка POWER (19) погасне. Після цього витягніть вилку з розетки електроживлення.

AUX IN гніздо

Для підключення аналогових звуковідтворювальних при-ладів. Через це гніздо Ви можете слухати через динаміки звук інших звуковідтворювальних приладів типу програвачів МРЗ, програвачів компакт дисків CD та інших.

1. Підключіть звуковідтворювальний прилад за допомогою стереофонічного штекера 3,5 мм до гнізда AUX IN (17).

2. Встановіть перемикач функцій (16) у положення RADIO. Прилад автоматично переключиться в режим AUX IN. Звук радіо вимкнеться.

3. Через динаміки Ви можете слухати відтворювання звуку з підключеного приладу, гучність якого Ви можете регулювати кнопкою VOLUME (15). Клавіші CD при цьому не функціонують.
4. Подальші інструкції Ви можете отримати з інструкції обслуговування для приладів, які Ви підключаете.

i ПРИМІТКА.

Поставте регулятор гучності підключеного приладу на рівень, що є приємним для слухання.

Слухання радіо

1. Поставте перемикач функцій (16) в положення RADIO.
2. За допомогою перемикачу діапазонів (4) оберіть потріб-ний Вам діапазон радіохвиль.
3. Регулятором TUNING (6) встановіть радіостанцію, що Ви хочете слухати.
4. Контрольна лампочка FM ST (21) світиться тільки в тому випадку, якщо Ви обрали діапазон УКХ Stereo і радіостанція веде передачі в стереофонічному режимі. Якщо прийом нестабільний і звук передачі радіостанції має перешкоди, лампочка мигає. При поганої якості прийому рекомендується переключити прилад в діапазон FM.
5. При прийомі радіопередач в діапазоні УКХ/ FM витягніть телескопічну антену (1) і оберніть її навколо осі декілька разів для покращення прийому.
6. Для прийому радіостанцій в діапазоні АМ в приладі інтегрована антена. Ви можете обертати прилад навкруг осі і таким чином шукати оптимальний прийом радіохвиль. В цьому діапазоні передачі ведуться тільки в режимі моно звуку.

$$ \begin{array}{r l} \text { УКХ (Stereo) } & = \text { FM.ST }, \text { УКХ } = \text { FM }, \ \text { Середні хвилі } & = \text { АМ (моно) } \end{array} $$

Програвання компакт дисків CD

Таким чином Ви можете програвати компакт диск CD

1. Переключіть перемикач функцій (16) в позицію "CD".
2. Відкрийте відділок для компакт дисків (3), для цього потягніть за накладку (7) уверх.
3. Покладіть на місце компакт диск етикеткою уверх, причому диск має мати щільний механічний контакт з приладом; після цього закрийте кришку відділку.
4. На дисплеї відобразиться індикація “— –”, а тоді число заголовків. Щоб відтворити вміст компактдиска, натисніть кнопку PLAY/PAUSE (11).

Програвання компакт диску CD розпочинається з першого пункту. На дисплеї відобразиться по- точний заголовок.

Важлива ПРИМІТКА. Відтворення вмісту компакт-дисків і CDR у форматі MP3!

Виріб не підтримує можливості відтворення формату МРЗ. Компакт-диск буде обертатись, однак звук не відтворюватиметься.

1. Щоб видалити компакт диск CD із відділку, слід натиснути клавіш STOP (10), відкрити кришку відділку CD і обережно витягнути диск.

Кришку відділку для компакт дисків CD слід тримати завжди закритою.

i ПРИМІТКА.

• Якщо диск було покладено не належним чином або диск відсутній, то на дисплеї мигає повідомлення “—”, і "NO".
  • Пам'ятайте!
  Існує безліч можливостей запису, а також різниця у якості між компакт-дисками і записаними компакт-дисками.
  Крім того, музична індустрія не використовує фіксовані стандарти (захист від копіювання).
  Через це інколи можуть існувати проблеми з відтворенням вмісту компакт-дисків. Це не є несправністю виробу.

Опис клавішів CD

PLAY/PAUSE (11)

Ви можете припинити відтворювання на короткий час і потім поновити його. На дисплеї миготить номер поточного заголовка. Ще одне натискування клавіша продовжує відтворювання з того місця, на якому воно було зупинено.

SKIP+/SKIP- (8/9)

Під час відтворення з аудіокомпакт-диска. Функцією SKIP+ Ви можете перейти до наступного твору або до кожного з подальших.

- Якщо Ви утримуєте клавіш натиснутим, то це ініціює пошук музыкальних творів.

Ми можете використати клавіші SKIP- таким чином:

1 x натискування = Твір, що тільки що лунав, про- грається ще раз спочатку.

2 x натискування = Перехід до попереднього твору.

3 x натискування = Перехід до твору, що передує по-передньому і т.і. Якщо Ви утримуєте цей клавіш в натиснутому стані, то це ініціює пошук окремих творів.

STOP (10)

Програвання компакт диска припиняється.

REPEAT (13)

Під час відтворення з аудіокомпакт-диска.

1 x натискування = Актуальний твір постійно повторюється. Індикатор (25) блимає.
2 x натискування = Повторяється весь компакт диск повністю. Індикатор (25) світиться.
3 x натискування = Усі функції відмінюються. Розпочинається нормальний режим програмання. Індикатор (25) вимикається.

RANDOM (14)

1 x натискування = На дисплеї відобразиться номер заголовка, який буде відтворено першим. Усі твори будуть програтися в випадковому порядку. Якщо ця функція увімкнена, будуть по черзі відображатись поточний заголовок і елементи, що його змінюватимуть.

2 x натискування = Усі функції відмінюються. Розпочинається нормальний режим програмання.

Програмоване програмання компакт дисків

Програмування дає можливість програмати твори в об-раному порядку.

1. Натисніть клавіш STOP (10).

2. Натисніть клавіш PROG (12) На дисплеї будуть блимати індикація "01" (розташування у пам'яті) та індикатор (23). Оберіть клавішем SKIP+/SKIP-(8/9) твір, що Вам потрібен, і натисніть ще раз клавіш PROG. Показник на дисплеї перейде на місце запису 02.

3. Оберіть клавішами SKIP+/SKIP- наступний твір і знов натисніть клавіш PROG. Повторюйте це до тих пір, поки не оберете усі твори, що Вам потрібні.

ПРИМІТКА.

Коли пам'ять для програмування заголовків заповнена, буде замінено, наприклад, заголовок 01.

1. Натисніть клавіш PLAY/PAUSE (11). Розпочнеться програмання творів. На екрані відобразиться номер першої вибраної доріжки. Індикатор (23) блимає. Цім клавішем Ви також можете коротко припинити програму.

2. Якщо Ви одного разу натиснете клавіш STOP, то програмання зупиниться, але програма залишиться в незмінному виді. Індикатор (23) продовжус блимати.

3. Для поновлення програмання програми слід на- тиснути клавіш PLAY/PAUSE.

4. Для того щоб стерти програму з пам'яті приладу, натисніть 2х клавіш STOP. Індикатор (23) вимикається.

Прилад припинить програмання після того як будуть закінчені всі твори, що запрограмовані. Запрограмована послідовність буде зберігатись у пам'яті до переходу в інший режим допоки не буде вийнято компакт-диск чи запам'ятовуючий пристрій або до вимкнення виробу.

Ви маєте можливість робити різні комбінації з творів, що запрограмовані, за допомогою функції REPEAT. Після закінчення програмування і включення приладу натисніть клавіш REPEAT (13) від одного до трьох разів і після цього Ви можете користуватися функціями, що описані в розділі "REPEAT".

Очищення і технічне обслуговування

• Перед очищенням приладу витягніть вилку з розетки електричної мережі.
- Плями на поверхні приладу можна видалити злегка вологою тканиною, без додаткових миючих засобів.

Усунення недоліків

Симптоми Підстави Рішення
Компакт диск CD не програється.	Компакт диск CD не поставлено або поставлено не належним чином на своє місце.	Перевірте, чи поставлено диск на місце так, що етикетка находиться зверху.
	Батареї не мають належної напруги.	Покладіть нові батарейки або включіть прилад в мережу через кабель.
Компакт диск CD стрибає під час про- гравання.	Перевірте, чи має компакт диск відбитки пальців, забруднення або подряпини.	Очистіть диск м'якою ткани- ною, розпочина- ючи зсередини.
Пристрій не працює.	Пристрій заблоко- ваний або “завис”.	Від'єднайте штекер живлен- ня приблизно на 5 секунд. Тоді знову увімкніть виріб.

Технічні параметри

Модель: SR 4334 CD

Подання живлення: ......220-240 В, 50 Гц

Живлення від бататреек: ......6 x 1,5 В, тип UM2/R 14

Група електробезпечності: 12 Вт

Споживання потужності: ......II

Вага нетто: 1,42 кг

Радіоблок:

Діапазони частот: УКХ/ФМ88 \~ 108,0 МГц

CX/AM540 \~ 1600 кГц

Залишаємо за собою право на технічні зміни!

Цей прилад було перевірено згідно всіх відповідних, актуальних директив СЕ, наприклад щодо електромагнітної сумісності та низьковольтної директиви, та збудовано з а новітніми положеннями техніки безпеки.
