SR 4334 CD - Радио AEG - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SR 4334 CD AEG

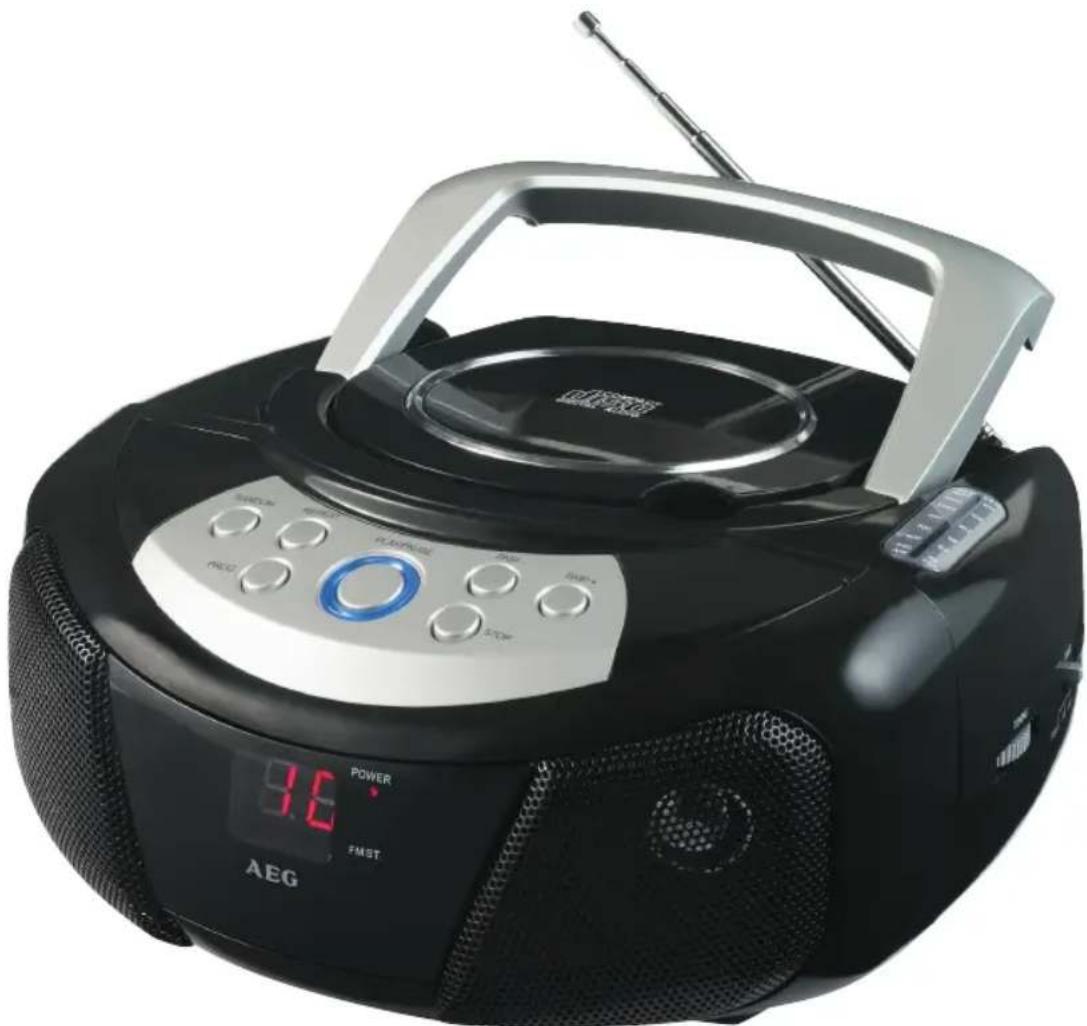

Стерео радиоприемник с CD плеером

Обзор деталей прибора ...... стр. 3

Руководство по эксплуатации ...... стр. 54

Технические данные ...... стр. 58

3

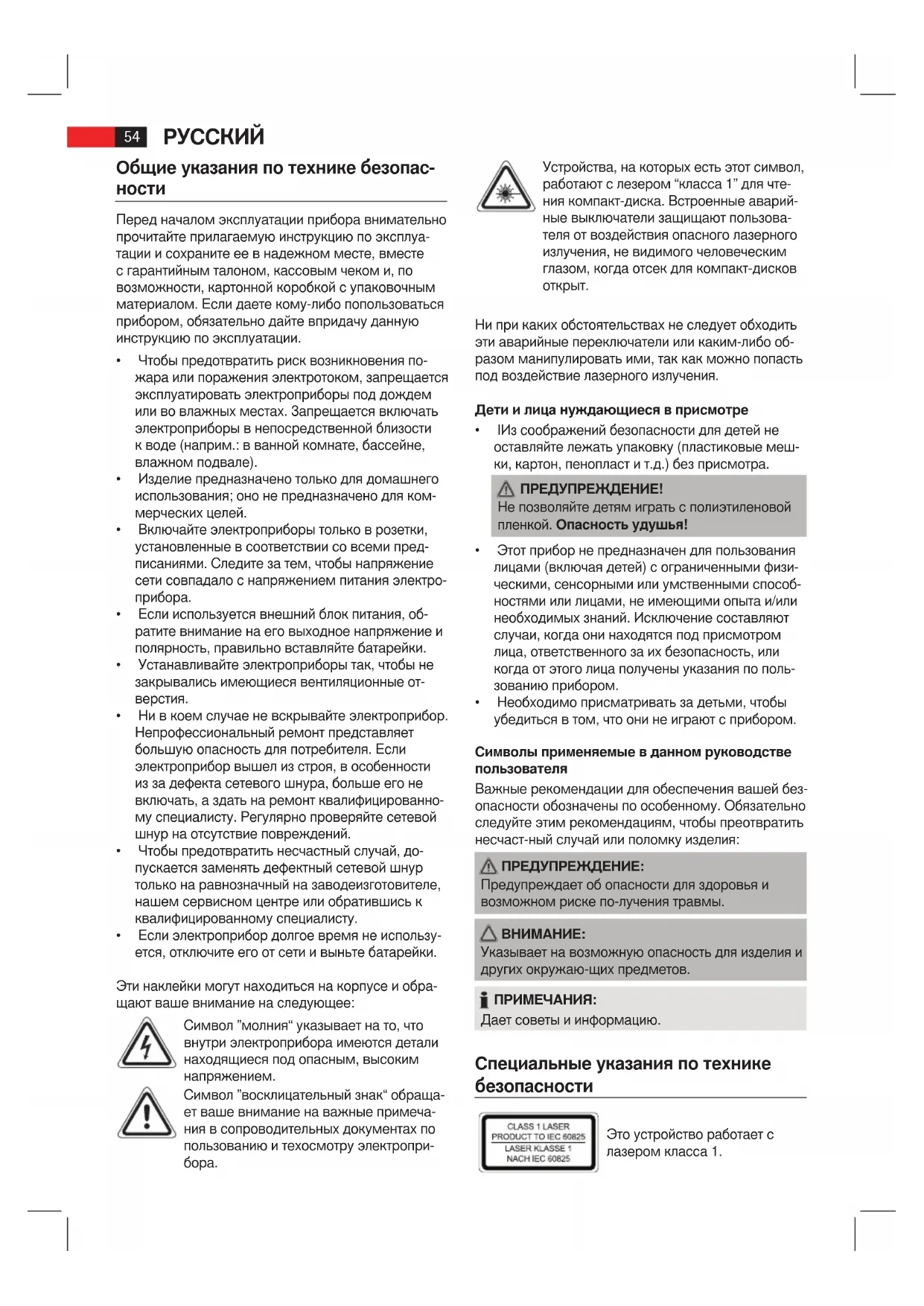

Общие указания по технике безопасности

Перед началом эксплуатации прибора внимательно прочитайте прилагаемую инструкцию по эксплуатации и сохраните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом. Если даете кому-либо попользоваться прибором, обязательно дайте впридачу данную инструкцию по эксплуатации.

• Чтобы предотвратить риск возникновения пожара или поражения электротоком, запрещается эксплуатировать электроприборы под дождем или во влажных местах. Запрещается включать электроприборы в непосредственной близости к воде (например.: в ванной комнате, бассейне, влажном подвале).
• Изделие предназначено только для домашнего использования; оно не предназначено для коммерческих целей.
• Включайте электроприборы только в розетки, установленные в соответствии со всеми предписаниями. Следите за тем, чтобы напряжение сети совпадало с напряжением питания электроприбора.
• Если используется внешний блок питания, обратите внимание на его выходное напряжение и полярность, правильно вставляйте батарейки.
• Устанавливайте электроприборы так, чтобы не закрывались имеющиеся вентиляционные отверстия.
• Ни в коем случае не вскрывайте электроприбор. Непрофессиональный ремонт представляет большую опасность для потребителя. Если электроприбор вышел из строя, в особенности из за дефекта сетевого шнура, больше его не включать, а здать на ремонт квалифицированному специалисту. Регулярно проверяйте сетевой шнур на отсутствие повреждений.
• Чтобы предотвратить несчастный случай, допускается заменять дефектный сетевой шнур только на равнозначный на заводеизготовителе, нашем сервисном центре или обратившись к квалифицированному специалисту.
• Если электроприбор долгое время не используется, отключите его от сети и выньте батарейки.

Эти наклейки могут находиться на корпусе и обращают ваше внимание на следующее:

Символ "молния" указывает на то, что внутри электроприбора имеются детали находящиеся под опасным, высоким напряжением.

Символ "восклицательный знак" обращает ваше внимание на важные примечания в сопроводительных документах по пользованию и техосмотру электроприбора.

Устройства, на которых есть этот символ, работают с лезером "класса 1" для чтения компакт-диска. Встроенные аварийные выключатели защищают пользователя от воздействия опасного лазерного излучения, не видимого человеческим глазом, когда отсек для компакт-дисков открыт.

Ни при каких обстоятельствах не следует обходить эти аварийные переключатели или каким-либо образом манипулировать ими, так как можно попасть под воздействие лазерного излучения.

Дети и лица нуждающиеся в присмотре

- Из соображений безопасности для детей не оставляйте лежать упаковку (пластиковые мешки, картон, пенопласт и т.д.) без присмотра.

ПРЕДУПРЕЖДЕНИЕ!

Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!

• Этот прибор не предназначен для пользования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или лицами, не имеющими опыта и/или необходимых знаний. Исключение составляют случаи, когда они находятся под присмотром лица, ответственного за их безопасность, или когда от этого лица получены указания по пользованию прибором.
• Необходимо присматривать за детьми, чтобы убедиться в том, что они не играют с прибором.

Символы применяемые в данном руководстве пользователя

Важные рекомендации для обеспечения вашей безопасности обозначены по особенно. Обязательно следуйте этим рекомендациям, чтобы преотвратить несчаст-ный случай или поломку изделия:

ПРЕДУПРЕЖДЕНИЕ:

Предупреждает об опасности для здоровья и возможном риске по-лучения травмы.

ВНИМАНИЕ:

Указывает на возможную опасность для изделия и других окружаю-щих предметов.

ПРИМЕЧАНИЯ:

Дает советы и информацию.

Специальные указания по технике безопасности

Это устройство работает с лазером класса 1.

Обзор деталей прибора

1 Телескопическая антенна
2 Ручка
3 Отсек для компакт-дисков
4 Переключатель диапазонов BAND (FM ST / FM / AM)
5 Шкала частот
6 Ручка настройки TUNING
7 Ушко для открытия отсека компакт-дисков (OPEN)
8 Кнопка SKIP+ (поиск вперед)
9 Кнопка SKIP- (поиск назад)
10 Кнопка STOP
11 Кнопка PLAY/PAUSE (Воспроизведение/Пауза)
12 Кнопка PROG (память)
13 Кнопка REPEAT (Повтор)
14 Кнопка RANDOM (воспроизведение в случайном порядке)
15 VOLUME MAX/MIN (регулятор громкости)
16 Переключатель функций FUNCTION (OFF / CD / RADIO)
17 Гнездо AUX IN
18 Гнездо АС
19 LED-дисплей
20 Индикатор POWER
21 Индикатор FM ST.
22 Громкоговоритель
23 Индикатор (память)
24 Батарейный отсек
25 Индикатор (повтор)

Назначение

Устройство предназначено для:

• Приема радиопрограмм
  • Воспроизведения аудио CD
  • Воспроизведения звука от внешних источников.

Устройство предназначено только для этих целей, и никаких других. Его можно использовать только так, как описано в данном руководстве. Устройство нельзя использовать в коммерческих целях.

Любое другое использование данного устройства рассматривается как противоречащее его назначению, и может привести к его повреждению или даже к травмированию пользователя.

Компания ETV – Elektro-Technische

Vertriebsgesellschaft mbH не берет на себя никакой ответственности за ущерб, возникший из-за нецелевого использования устройства.

Начало работы/введение

- Внимательно прочтите инструкции по эксплуатации перед тем, как использовать устройство в первый раз!

• Выберите для устройства подходящее место, поверхность которого должна быть сухой, плоской и не скользкой, и где устройством будет удобно управлять.
• Убедитесь, что устройство хорошо проветривается!
• Снимите с дисплея защитную пленку, если она все еще есть на нем.

Электропитание

• Вставьте штепсель шнура электропитания, имеющегося в комплекте (при необходимости см. в батарейном отсеке (24)) в исправную настенную розетку 230В / 50Гц, другой конец шнура должен быть соединен с разъемом АС (18) на задней панели устройства.

- Убедитесь, что напряжение сети такое же как указанное на табличке, идентифицирующей модель устройства.

Вставка батареек (не входят в комплект)

• Откройте крышку батарейного отсека (24), находящегося в нижней части устройства.
• Вставьте 6 батареек типа UM2/R14 1,5В. Убедитесь, что соблюдена правильная полярность (см. обозначения на дне батарейного отсека)!
• Если устройство не используется длительное время, извлеките из него батарейки, чтобы избежать вытекания содержащейся в них кислоты.
• После этого закройте крышку батарейного отсека.

i ПРИМЕЧАНИЯ:

Когда к устройству подсоединен шнур электропитания, питание от батареек автоматически отключается.

ВНИМАНИЕ:

• Не следует использовать вместе старые и новые батарейки, а также батарейки различных типов.
• Батарейки нельзя выбрасывать вместе с другими бытовыми отходами. Их нужно сдавать в соответствующие пункты по утилизации или своему продавцу.

⚠ ПРЕДУПРЕЖДЕНИЕ:

Не подвергайте батарейки воздействию высоких температур или прямых солненных лучей. Никогда не бросайте батарейки в огонь. Опасность взрыва!

Защитное приспособление для транспортировки, отсек для компакт-дисков

• Откройтеотсек для компакт-дисков (3) взявшись за ушко (7) и потянув крышку вверх.
  • Перед тем, как начать эксплуатацию устройства в первый раз, снимите защитное приспособление с CD-плеера, если оно все еще есть.

Громкость

Желаемый уровень громкости можно установить с помощью регулятора VOLUME (15).

Выключение

Устройство выключается, если переключатель функций (16) повернуть в положение OFF. Индикатор питания POWER (19) погаснет. Отсоедините устройство от сети электропитания.

Гнездо AUX IN

Гнездо предназначено для подключения других аудио устройств. Через него можно воспроизводить звук через громкоговорители от других источников, таких как MP3-плееры, CD-плееры и т. д.

1. Подключите внешнее устройство, имеющее разъем 3,5 мм, через гнездо AUX IN (17).
2. Установите переключатель функций (16) в положение RADIO. Устройство автоматически переключится на прием сигнала с гнезда AUX IN. Радиоприемник выключится.
3. Через громкоговорители плеера вы сможет прослушивать звук от внешнего источника; с помощью регулятора VOLUME (15) можно менять уровень громкости. Кнопки CD в этом режиме не функционируют.
4. Остальную информацию см. в инструкциях по работе с внешними источниками.

ПРИМЕЧАНИЯ:

Отрегулируйте громкость внешнего источника до комфортного уровня.

Прослушивание радио

1. Поверните переключатель функций (16) в положение RADIO.
2. С помощью переключателя диапазонов (4) выберите желаемый частотный диапазон.
3. Настройтесь на желаемую радиостанцию с помощью ручки настройки TUNING (6).
4. Индикатор FM.ST (21) загорается только если выбран диапазон УКВ стерео, и идет прием стерео сигнала. Если сигнал слишком слаб и есть шумы, этот индикатор начнет мигать. Там где прием сигнала слабый, рекомендуется переключится в режим FM.
5. Для работы в режиме УКВ/FM, вытяните телескопическую антенну (1), и поворачивайте ее для улучшения приема.
6. Для приема сигнала от АМ станций (средние волны) в устройстве имеется встроенная антенна. Для улучшения приема в этом диапазоне следует поворачивать само устройство. В этом частотном диапазоне сигналы передаются только в режиме "Моно".

$$ \mathsf {Y K B} (\text { CTepeo }) = \mathsf {F M}. \mathsf {S T}, \mathsf {Y K B} = \mathsf {F M}, $$

$$ \text { Средние волны } = \text { АМ (Моно) } $$

Воспроизведение компакт-дисков

Воспроизведение компакт-диска

1. Поверните переключатель функций (16) в положение "CD".
2. Откройте отсек для компакт-дисков (3), взявшись за ушко (7), и потянув крышку вверх.
3. Вставьте аудио CD этикеткой вверх, на конус в центре так, чтобы он защелкнулся на своем месте, после чего закройте крышку отсека компакт-дисков.
4. На дисплее высветится “— —” и количество заголовков. Нажмите кнопку PLAY/PAUSE (11), чтобы начать воспроизведение диска. Воспроизведение начнется с первого заголовка. Текущий заголовок будет высвечиваться на дисплее.

Важное ПРИМЕЧАНИЯ: воспроизведение CD и CD-R в формате MP3!

Данное устройство не воспроизводит МРЗ файлы. Диск будет крутиться, но звука не будет.

1. Чтобы извлечь компакт-диск, нажмите кнопку STOP (10), откройте отсек для компакт-дисков, и осторожно поднимите диск.

Отсек компакт-дисков следует всегда держать закрытым.

ПРИМЕЧАНИЯ:

• Если диск был вставлен неправильно, или если в устройстве вообще нет диска, на дисплее высветится символ “—” и слово “NO”.
• Примечание:
  Существуют различные методы записи и сжатия, а также разница в качестве между обычными компакт-дисками и дисками, записанными самостоятельно.

Кроме этого, индустрия звукозаписи не придерживается постоянных стандартов (защита от копирования).

По этим причинам возможно, что в некоторых случаях могут возникать проблемы с воспроизведением дисков CD и MP3. Это не является сбюем в работе устройства.

Описание кнопок CD-плеера

PLAY/PAUSE (11)

С помощью этой кнопки можно приостанавливать и возобновлять воспроизведение. На дисплее будет мигать текущий заголовок. Повторное нажатие этой кнопки возобновит воспроизведение.

SKIP+/SKIP- (8/9)

При воспроизведении аудио CD.

С помощью кнопки SKIP + можно переходить к следующей или предыдущей дорожке, и т.п.

- Если эту кнопку держать нажатой, устройство начинает перебирать дорожки.

Кнопка SKIP – может быть использована следующим образом:

Одно нажатие = воспроизведение текущей дорожки с самого начала.

Два нажатия = переход на предыдущую дорожку.

Три нажатия = воспроизведение предыдущей дорожки. Если держать эту кнопку нажатой, устройство начинает перебирать дорожки.

STOP (10)

Остановка компакт-диска.

REPEAT (13)

При воспроизведении аудио CD.

Одно нажатие = Текущая запись будет воспроизводиться постоянно. Индикатор (25) будет мигать.

Два нажатия = Весь диск будет воспроизводиться постоянно. Индикатор (25) будет гореть постоянным светом.

Три нажатия = все функции отменены. Возобновляется обычный режим воспроизведения. Индикатор (25) погаснет.

RANDOM (14)

Одно нажатие = На дисплее высветится номер заголовка, которым будет воспроизведен первым. Все дорожки будут воспроизводиться в случайном порядке. Если функция активирована, на дисплее будут поочередно высвечиваться текущий заголовок и вращение светящегося сегмента.

Два нажатия = Все функции отменены. Возобновляется обычный режим воспроизведения.

Запрограммированное воспроизведение

Эту функцию можно использовать для программирования любой последовательности воспроизведения дорожек.

1. Нажмите кнопку STOP (10).

2. Нажмите кнопку PROG (12) "01" (ячейка памяти), и на дисплее начнет мигать индикатор (23). Вы- берите желаемую дорожку с помощью кнопок SKIP+/SKIP- (8/9), после чего еще раз нажмите кнопку PROG. На дисплее высветится следующая ячейка памяти 02.

3. Выберите следующую дорожку с помощью кнопок SKIP+/SKIP-, и еще раз нажмите кнопку PROG. Повторяйте эту процедуру, пока не будут выбраны все желаемые дорожки.

i ПРИМЕЧАНИЯ:

Когда будет достигнут предел емкости памяти, содержимое ячейки памяти 01 будет замещено очередным заголовком, и так далее.

1. Нажмите кнопку PLAY/PAUSE (11). Начнется воспроизведение. На дисплее высветится номер первой выбранной дорожки. Индикатор (23) начнет мигать. Нажмите эту кнопку, чтобы приостановить воспроизведение.
2. Нажмите один раз кнопку STOP, чтобы оста- новить воспроизведение, сохранив при этом запрограммированную последовательность. Индикатор (23) продолжит мигать.
3. Чтобы снова начать запрограммированное воспроизведение, нажмите кнопку PLAY/PAUSE.
4. Чтобы удалить программу, дважды нажмите кнопку STOP. Индикатор (23) погаснет.

Устройство остановится автоматически, когда закончится вся запрограммированная последовательность воспроизведения. Запрограммированная последовательность сохраняется в памяти пока устройство не будет переключено в другой режим, или пока из него не будет извлечен диск, или отсоединен накопитель с записями, или пока устройство не будет выключено.

Запрограммированное воспроизведение можно также сочетать с функцией REPEAT. После того, как последовательность запрограммирована, и начало воспроизведение, нажимайте до трех раз кнопку REPEAT (13), после чего вы сможете использовать эту функцию, как описано в разделе "REPEAT".

Чистка и техобслуживание

• Всегда выдергивайте штепсель из розетки перед тем, как чистить устройство.
• Пятна на поверхности устройства можно вытирать с помощью влажной ткани без добавления каких-либо моющих средств.

Устранение неисправностей

Проблема Причина Решение
Не воспроизводится компакт-диск.	Диск не вставлен или вставлен не-правильно.	Убедитесь, что диск вставлен этикеткой вверх.
	Батареї не мають належної напруги.	Вставьте новые батарейки или включите устройство от сети.
Компакт-диск “проскаль-зывает” во время воспроизведения.	Убедитесь, что на диске нет отпечатков пальцев, загрязнений или царапин.	Убедитесь, что на диске нет отпечатков пальцев, загрязнений или царапин.
Проблема Причина Решение
Устройство не управляется	Устройство за-блокировалось и “зависло”	Выдерните штепсель из розетки примерно на 5 секунд. После этого снова подсоедините устройство к сети электропитания

Технические данные

Модель: SR 4334 CD

Электропитание: ......220-240 В, 50 Гц

Батарейки: 6 x 1,5 В, тип UM2/R 14

Потребляемая мощность: 12 Вт

Класс защиты:......II

Вес нетто: 1,42 кг

Радиоприемник:

Частотные диапазоны: .....УКВ/FM 88 \~ 108,0 МГц

.....CB/AM 540 \~ 1600 кГц

Спецификация может быть изменена без предварительного уведомления!

Это изделие прошло все необходимые и актуальные проверки, предписанные директивой СЕ, к прим. на электромагнитную совместимость и соответствие требованиям к низковольтной технике, оно было также сконструировано и построено с учетом последних требований по технике безопасности.
