606 S2 - Hoparlör BOWERS & WILKINS - Ücretsiz kullanım kılavuzu

Ürün Türü	Raf hoparlörü
Marka	Bowers & Wilkins
Model	606 S2
Boyutlar (Y x G x D)	34 cm x 20 cm x 30 cm
Ağırlık	6,5 kg
Nominal Empedans	8 ohm
Güç (RMS)	30 – 120 W
Hassasiyet	88 dB (2,83 V, 1 m)
Frekans Tepkisi	52 Hz – 28 kHz
Temel Özellikler	İki yollu hoparlör, karbon kubbeli tweeter, Continuum konisi, Flowport havalandırma
Bağlantılar	Çift terminaller (bi-wiring mümkün)
Kutu İçeriği	2 adet köpük tıpa, 8 adet kendinden yapışkanlı lastik ayak
Kurulum	Özel STAV24 S2 zemin standı veya sabit bir raf üzerinde; tweeter kulak hizasında
Önerilen Konumlandırma	Hoparlörler arası mesafe 1,5 - 3 m; duvarlardan en az 0,5 m uzakta
Alıştırma	Yaklaşık bir hafta sonu (sıcaklık) + 15 saat normal kullanım
Bakım ve Temizlik	Toz alma, seyreltilmiş sabunlu su veya bir mikrofiber bez üzerinde cam temizleyici
Kullanım Önlemleri	Hoparlörlere dokunmayın; aşındırıcı, asitli, amonyaklı ürünlerden kaçının
Yedek Parçalar ve Onarılabilirlik	Parça ve onarım için yetkili bir satıcıyla iletişime geçin
Genel Bilgiler	RoHS, REACH, WEEE uyumlu; güçlü mıknatıslar - hassas cihazlardan uzak tutun

Sık sorulan sorular - 606 S2 BOWERS & WILKINS

606 S2 hoparlörünü bir standa nasıl kurarım?

Özel STAV24 S2 standını kullanın. Hoparlörü, tweeter kulak hizasında olacak şekilde yerleştirin. Sağlanan lastik ayaklar, hoparlör bir rafa konulursa altına yapıştırılabilir.

Hoparlörler ile duvarlar arasındaki ideal mesafe nedir?

Yapay bas amplifikasyonunu önlemek için arka duvardan ve yan duvarlardan en az 0,5 m uzaklık öneririz.

606 S2 hoparlörü bi-wiring yapılabilir mi?

Evet, hoparlör iki çift terminale sahiptir. Bi-wiring için, çiftleri birbirine bağlayan metal köprüleri çıkarın ve her bir çifti amplifikatöre bağımsız olarak bağlayın.

Aşırı bas nasıl azaltılır?

Sağlanan köpük tıpaları havalandırma deliklerine yerleştirin. Kademeli ayar için sadece dış kısmı veya her ikisini birden kullanabilirsiniz.

Hoparlörün alıştırma süresi nedir?

Sıcaklığın dengelenmesi için yaklaşık bir hafta sonu, ardından süspansiyonların optimum performansa ulaşması için 15 saat normal kullanım bekleyin.

606 S2 hoparlörü nasıl temizlenir?

Gövdeyi tozlayın. Lekeler için, seyreltilmiş sabunlu su veya cam temizleyici ile hafif nemli bir mikrofiber bez kullanın. Hoparlörlerle temastan kaçının.

Bağlantı için hangi kablolar kullanılmalı?

Kablo seçimi için satıcınıza danışın. Doğru stereo görüntü için polariteye (kırmızı terminal +, siyah terminal -) kesinlikle uyun.

Hoparlör bir Ev Sinema amplifikatörü ile uyumlu mu?

Evet, ön hoparlör olarak kullanılabilir. İyi bir ses uyumu için ekranın her iki yanından yaklaşık 50 cm uzağa yerleştirin.

Hoparlör bir duvara yakın yerleştirilirse ne yapılmalı?

Bir duvara yaslanması gerekiyorsa, bas seviyesi yapay olarak artabilir. Bu etkiyi telafi etmek için havalandırma deliklerindeki köpük tıpaları kullanın.

Hoparlör için yedek parçalar nereden bulunur?

Herhangi bir parça veya onarım için Bowers & Wilkins yetkili satıcısına veya markanın müşteri hizmetlerine başvurun.

KULLANIM KILAVUZU 606 S2 BOWERS & WILKINS

Hoş geldiniz ve Bowers & Wilkins'ı seçtiğiniz için teşekkür ederiz. Kurucumuz John Bowers, yaratıcı tasarımının, yenilikçi mühendisliğin ve ilerici teknolojinin, evde sesin keyfini çıkarmanın kilidini açacak anahtarlar olduğuna inanıyordu. O'nun inancını paylaşmayı sürdürmekteyiz ve bu inanç, tasarladığımız her ürüne ilham vermektedir.

Bu, dikkatli kurulum gerektiren yüksek performanslı bir üründür, bu nedenle başlamadan önce bu kılavuzu okumaya zaman ayırmanızı öneririz. Devamı Sayfa 65'te →

1. Ambalajından çıkarma

	2
	8

Karton Kutu İçeriği

Kutuda aşağıdaki yer almaktadır:

2 adet sünger tikaç
8 adet ayakları destekleyen kendinden yapışkanlı kauçuk

Çevresel Bilgi

Bu ürün, aşağıdaki dahil olmak üzere, ama bunlarla sınırlı kalmayacak şekilde uluslararası yönetmeliklere uygundur:

i. Elektrikli ve elektronik donanımda tehlikeli maddelerin kısıtlanması (RoHS),
ii. Kimyasal maddelerin kayıt, değerlendirme, yetkilendirme ve kısıtlanması (REACH)
iii. Atık haldeki elektrikli ve elektronik donanımın imha edilmesi (WEEE).

Bu ürünün uygun şekilde nasıl geri dönüşüm işlemine tabi tutulacağı veya imha edileceği konusunda bilgi almak için yerel atık imha yetkilinize danışınız.

Hoparlör Kurulumu

Hoparlör özel bir zemin standı (STAV24 S2) üzerine monte edilmek üzere tasarlanmıştır, ama arzu edilirse bir rafın üstüne de yerleştirilebilir. Ne var ki bu durum, hoparlörün performansını optimize etmek için daha az esneklik sağlar. Eğer raf üstüne yerleştirmeniz gerekirse, giriş performansını optimize etmek için köpük tıpa insörtlerini (temin edilen) kullanmanızı öneririz (bakınız Bölüm 4: İnce Ayar).

Her iki kurulum durumunda da tiz hoparlörler, normal dinleme pozisyonunuzda yaklaşık olarak kulak hizasında olmalıdır.

Not: Kurulum için raf kullanmanız durumunda, rafın ağırlığı taşıyacak kadar sağlam olduğundan ve hoparlörün altında yer alan 4 adet kauçuk destek ayağı ile uyumlu olduğundan emin olun.

1. Konumlandırma


Hoparlör Konumlandırma

İlk kurulumdan sonra hoparlörün ayarlanması, muhtelemen ses kalitesini arttıracak olup genellikle faydalıdır.

Müzik seti veya ev sinema sistemi kurulumunda, her bir hoparlörün yakın çevresinin benzer akustik özellikleri sahip olmasına özen gösterin. Örneğin, hoparlörlerden bir tanesi, çıplak duvara bitişik durumdayken diğeri mefruşata veya perdelere bitişik durumdaysa, hem genel ses kalitesinin hem de stereo imajının tehlikeye girmesi muhtemeldir.

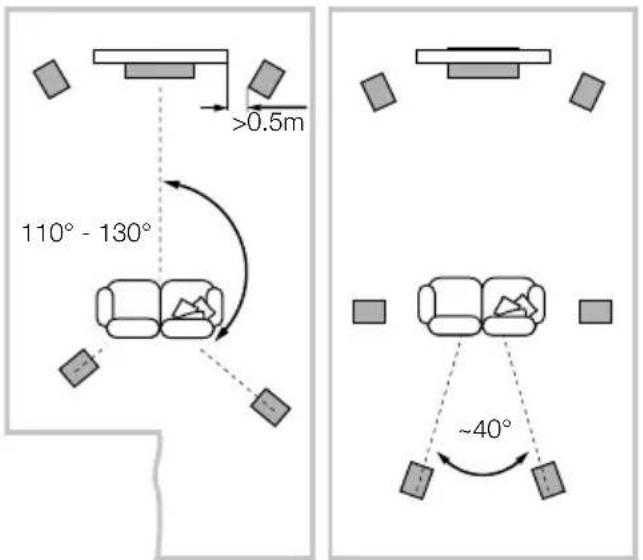

Konvansiyonel Stereo Sistemler

Öncelikle hoparlörler, üçüncü köşedeki dinleme alanı tarafından tamamlanan eşkenar üçgenin iki köşesinde 1,5 metre ile 3 metre aralığında konumlandırılmalıdır. Hoparlör, arkadaki duvardan yaklaşık 0,5 metre kadar uzakta olmalı ve yan duvarlardan da en az 0,5 metre uzakta olmalıdır.

5 adet Kanal 7 adet Kanal

Eğer hoparlörler, ev sineması sisteminde ön kanallar için kullanılacaksa, 2 kanallı ses için gerekli olandan daha yakın bir yere yerleştirilmelidir, çünkü surround kanallar imajı genişletme eğilimindedir. Ayrıca, hoparlörleri yaklaşık olarak 0,5 metre kadar ekranın yanına yerleştirmek, ses imajının görsel imaj ile aynı ölçekte olmasına yardımcı olur. Konvansiyonel stereo konumlandırmada olduğu gibi hoparlörler ideal olarak yan duvarlardan en az 0,5 metre uzakta olmalıdır. Eğer hoparlörünüzü arkasındaki duvara yaslamak isterseniz ve bu konumda bas ses aşını vurgulanırsa, köpük tıpalannı kullanmak için bilgi edinmek üzere bu kılavuzda yer alan “İnce Ayar” bölümünü inceleyin.

Kaçak manyetik alanlar

Hoparlörün sürücü üniteleri, kabin sınırlarının ötesine taşan kaçak manyetik alanlar yaratabilir. Manyetik hassasiyeti olan eşyalarınızı (CRT televizyon ve bilgisayar ekranları, bilgisayar diskleri, ses ve video kasetleri, kredi kartları ve benzeri eşyalar) hoparlörün en az 0,5 metre uzağında bulundurmanızı tavsiye ederiz. LCD, OLED ve plazma ekranlar, manyetik alanlardan etkilenmezler.

1. Bağlantılar


Tüm bağlantılar, ses donanımı kapalı konumdayken yapılmalıdır.

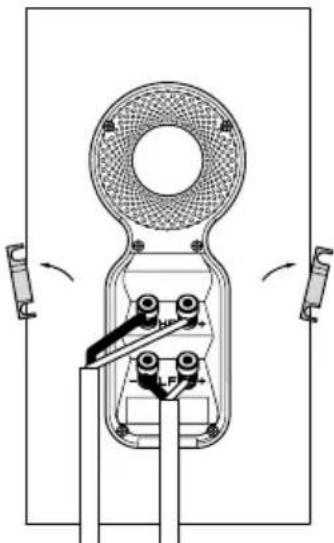

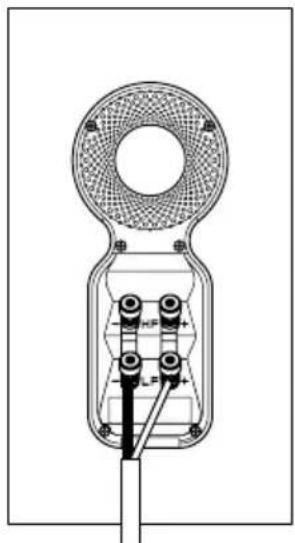

Hoparlörün arkasıda bağlantı 2 çift terminal bulunmaktadır. Konvansiyonel bağlantı için (sol üstte) terminal bağlantıları olduğu gibi bırakılmalıdır (teslimattaki gibi) ve sadece bir çift terminal amplifikatöre bağlanmalıdır. İki-kablolu veya iki-amplifikasyonlu bağlantı için (sağ üstte) terminal bağlantıları çıkarılmalı ve her iki terminal çifti de amplifikatöre veya bağımsız olarak amplifikatörlere bağlanmalıdır. İki-kablolu bağlantı, alçak seviyedeki ayrıntıların çözünürlüğünü artırabilir.

Hoparlördeki pozitif terminallerin (+ işaretli kırmızı renkli) amplifikatördeki pozitif çıkış terminallerine ve negatif terminallerin (- işaretli siyah renkli) amplifikatördeki negatif çıkış terminallerine bağlı olduğundan emin olun. Yanlış bağlantı durumu, kötü imgelemeye ve bas seslerde kayıp yaşanmasına yol açabilir.

Kullanacağını hoparlör kablosunu seçerken satıcınıza danışın.

1. Ince Ayar

İnce ayar yapmadan önce, kurulumdaki tüm bağlantıların doğru yapıldığından ve bunların emniyetli olduğundan emin olun.

Hoparlörleri duvardan uzaklaştırmak, genellikle bas ses seviyesini düşürecektir. Hoparlörlerin arkasındaki boşluk, ayrıca işitsel derinlik etkisi yaratmaya yardımcı olacaktır. Tam tersine hoparlörleri duvara yaklaştırmak, bas ses seviyesini artıracaktır. Eğer hoparlörleri duvardan uzaklaştırmaksızın bas ses seviyesini azaltmak isterseniz, köpük tıpaları yerleştirin veya daha düşük seviyede bas sesi azaltmak için giriş tüplerinde yer alan köpük halkaları yerleştirin.

Eğer bas ses frekans ile eşit değil gibi duruyorsa, bu durum muhtemelen dinleme odanızın akustik özelliklerinin bir sonucudur. Hoparlörlerin konumunda veya dinleme pozisyonundaki ufak değişiklikler bile özellikle düşük frekanslarda sonik performans üzerinde belirgin bir etkiye sahiptir. Eğer mümkünse dinleme pozisyonunuzu değiştirin veya hoparlörlerinizi başka bir duvarın yanına yerleştirin.

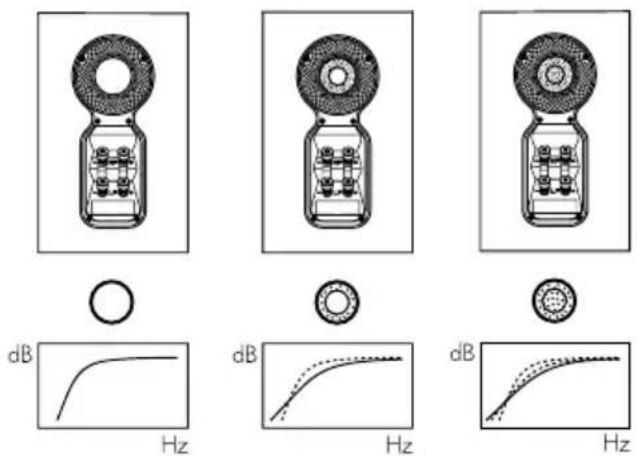

Eğer hiçbir alternatif mevcut değilse, temin edilmiş köpük tıpalarını kullanarak hoparlörünüzün düşük frekans performansını ayarlayabilirsiniz. Tıpalar iki parçalı olup bir dereceye kadar ince ayar yapmayı sağlar, diştaki büyük çaplı parça izolasyon amaçlı kullanılabileceği gibi iki parçayı birlikte de kullanabilirsiniz. Diştaki büyük çaplı köpüğün tek başına kullanımı, komple tıpa montajına göre bas seste daha düşük seviyede azalma sağlayacaktır.

Hoparlörleri desteklemek için zemin standı kullanmanız halinde, standın zemine düz bir şekilde yaslandığından emin olun. Mümkünse halı delici çiviler kullanın ve bunları herhangi bir eğriliği engelleyecek şekilde ayarlayın. STAV24 S2 stantlarından kullanıyorsanız, stabilitenin ve performansın en iyi kombinasyonunu elde etmek için bunları toplu halde yüklemenizi öneririz. Her bir standı, förında kurutulmuş kum gibi uygun bir malzeme kullanarak mümkün olan maksimum hacme kadar doldurmanız öneririz.

1. Aliştırma 6. Sonraki Bakım

Hoparlörün performansı, ilk kurulum sırasında aldatıcı şekilde değişiklik gösterebilir. Eğer hoparlör soğuk bir ortamda muhafaza edildiyse, sürücü ünitelerinin sönümlenme bileşenlerinin ve süspansiyon malzemelerinin mekanik özelliklerini tam olarak geri kazanması için biraz zaman geçmesi gerekecektir. Ayrıca, sürücü ünitesi süspansiyonu, ilk kullanım saatleri boyunca gevşeyecektir. Hoparlörün istenilen performansına ulaştırılması için geçecek süre, önceki depolama koşullarına ve nasıl kullanıldığına bağlı olarak değişkenlik gösterir. Kural olarak, sıcaklık etkilerinin stabilize olması için bir hafta zaman tanıyın ve mekanik parçaların istenilen tasarım özelliklerine erişmesi için ortalama 15 saatlik bir kullanım süresinin geçmesini bekleyin.

Kabin yüzeyinin bakımını yapmak için çoğunlukla sadece tozunu almak yeterlidir. Eğer aerosol veya başka bir temizlik maddesi kullanmak isterseniz, temizlik maddesini bezin üstüne dökün, direkt olarak ürünün üstüne dökmeyin ve bazı temizlik malzemelerinin bazı yüzeylere zarar verebileceğini göz önüne alarak önce küçük bir alan üzerinde deneme yapın. Aşındıncı veya asit, alkali ya da antibakteriyel maddeler içeren malzemeler kullanmaktan kaçının. Boya yüzeyindeki izler, seyreltilmiş parfümsüz sabun solüsyonu ile silinebilir. Kalan çizgi izlerini, tescilli bir cam temizleyici püskürtüp mikrofiber bezle halifçe silerek giderebilirsiniz. Sürücü ünitelerinde kesinlikle temizlik malzemeleri kullanmayın ve zarara yol açabileceği için ünitelere dokunmaktan kaçının.
