606 S2 - динамик BOWERS & WILKINS - Бесплатное руководство пользователя

Тип продукта	Полочная колонка
Бренд	Bowers & Wilkins
Модель	606 S2
Размеры (В x Ш x Г)	34 см x 20 см x 30 см
Вес	6,5 кг
Номинальное сопротивление	8 Ом
Допустимая мощность (RMS)	30 – 120 Вт
Чувствительность	88 дБ (2,83 В, 1 м)
Частотный диапазон	52 Гц – 28 кГц
Основные функции	Двухполосный динамик, твитер с карбоновым куполом, конус Continuum, порт Flowport
Подключения	Двойные клеммы (возможна Bi-wiring)
Комплектация	2 поролоновых заглушки, 8 самоклеящихся резиновых ножек
Установка	На специальной напольной стойке STAV24 S2 или устойчивой полке; твитер на уровне уха
Рекомендуемое расположение	Расстояние между колонками 1,5–3 м; не менее 0,5 м от стен
Приработка	Около одного уикенда (температура) + 15 часов нормального использования
Уход и чистка	Удаление пыли, разбавленная мыльная вода или средство для мытья стекол на микрофибровой ткани
Меры предосторожности	Не прикасаться к динамикам; избегать абразивных, кислотных, аммиачных средств
Запчасти и ремонтопригодность	Обращайтесь к авторизованному дилеру за запчастями и ремонтом
Общая информация	Соответствует RoHS, REACH, WEEE; мощные магниты — держите на расстоянии от чувствительных устройств

Часто задаваемые вопросы - 606 S2 BOWERS & WILKINS

Как установить колонку 606 S2 на стойку?

Используйте специальную стойку STAV24 S2. Разместите колонку так, чтобы твитер находился на уровне уха. Прилагаемые резиновые ножки можно приклеить снизу колонки, если она установлена на полке.

Какое идеальное расстояние между колонками и стенами?

Мы рекомендуем расстояние не менее 0,5 м от задней и боковых стен, чтобы избежать искусственного усиления баса.

Можно ли подключить колонку 606 S2 по Bi-wiring?

Да, колонка имеет две пары клемм. Для Bi-wiring снимите металлические перемычки, соединяющие пары, и подключите каждую пару независимо к усилителю.

Как уменьшить избыток баса?

Вставьте прилагаемые поролоновые заглушки в фазоинверторные порты. Вы можете использовать только внешнюю часть или обе для постепенной регулировки.

Каков период приработки колонки?

Рассчитайте примерно один уикенд для стабилизации температуры, затем 15 часов нормального использования для достижения оптимальной работы подвесов.

Как чистить колонку 606 S2?

Удалите пыль с корпуса. Для пятен используйте слегка влажную микрофибровую ткань с разбавленной мыльной водой или средством для мытья стекол. Избегайте контакта с динамиками.

Какие кабели использовать для подключения?

Проконсультируйтесь с вашим дилером по выбору кабеля. Обязательно соблюдайте полярность (красная клемма +, черная -) для правильной стереокартины.

Совместима ли колонка с AV-ресивером?

Да, ее можно использовать в качестве фронтальной колонки. Разместите ее на расстоянии примерно 50 см с каждой стороны экрана для хорошей звуковой согласованности.

Что делать, если колонка стоит близко к стене?

Если колонка должна быть вплотную к стене, уровень баса может искусственно возрасти. Используйте поролоновые заглушки в портах для компенсации этого эффекта.

Где найти запчасти для колонки?

Обращайтесь к авторизованному дилеру Bowers & Wilkins или в службу поддержки бренда для получения запчастей или ремонта.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 606 S2 BOWERS & WILKINS

Добро пожаловать и благодарим вас за приобретение акустики компании Bowers & Wilkins. Наш основатель, Джон Бауэрс, верил в то, что творческий подход в проектировании, новаторская конструкция и передовые технологии смогут открыть людям путь к подлинному звучанию в доме. Мы продолжаем разделять его веру, и она вдохновляет нас при проектировании всех новых продуктов.

Эти акустические системы способны на высококачественное воспроизведение звука, поэтому они заслуживают вдумчивого подхода к установке, и мы советуем вам уделить некоторое время на изучение этой инструкции, прежде чем приступить к прослушиванию. Продолжение на стр. 45 →

Проверьте комплектацию:

2 поролоновая заглушка
8 самоклеящихся резиновых опор

Информация по защите окружающей среды

Этот продукт полностью соответствует международным директивам, включая, но не ограничиваясь:

i. По ограничениям использования опасных материалов (Restriction of Hazardous Substances – RoHS) в электрическом и электронном оборудовании,
ii. По регистрации, оценке, авторизации и ограничению использования химических веществ – Registration, Evaluation, Authorisation and restriction of Chemicals (REACH)
iii. По утилизации отходов – Waste Electrical and Electronic Equipment – (WEEE).

Проконсультируйтесь с вашей местной организацией, которая занимается утилизацией отходов, по вопросам правильной сдачи вашего оборудования в утиль.

Установка акустических систем

Колонки предназначены главным образом для установки на специальную напольную подставку (STAV24 S2), но могут быть по желанию установлены и на полку. Однако необходимо отметить, что такое размещение оставляет меньше возможностей для оптимизации звучаний колонок.

Если выбрано размещение на полке, мы рекомендуем использовать поролоновые заглушки (прилагаемые в комплекте), чтобы оптимизировать работу порта фазоинвертора (см. Раздел 4: Тонкая настройка).

При обоих вариантах установки твитеры колонок должны быть приблизительно на уровне ушей слушателей в обычном месте для прослушивания.

Примечание: Если колонки размещаются на полке, убедитесь, что она достаточно прочная, чтобы выдержать их вес, а также приклейте к их основанию 4 резиновые опоры, входящие в комплект.

1. Размещение


Выбор места для колонок

После начальной установки следует попробовать более точно выбрать место для АС, т.к. это может дополнительно улучшить качество звучания.

В системах домашнего театра или стерео системах старайтесь сделать так, чтобы ближнее окружение каждой из колонок было похожим по акустическим свойствам. Например, если одна АС примыкает к голым стенам, а другая – к мягкой мебели и шторам, то это может отрицательно повлиять на звучание.

Обычные стерео системы

Для начала расположите АС на расстоянии от 1,5 до 3 м друг от друга в двух углах равностороннего треугольника, третий угол которого – это центр зоны прослушивания. Колонки должны быть на расстоянии по крайней мере 0,5 м от задней и боковых стен (см. рис. выше).

Системы Домашнего Театра

Если АС используются как фронтальные каналы в домашнем театре, они должны стоять ближе друг к другу, чем в 2-канальном варианте, т.к. тыловые каналы расширяют образ. Размещение АС на расстоянии приблизительно по 0.5 м от сторон экрана также помогает согласовать масштаб звукового и зрительного образа. Как и в случае обычного стерео, АС должны в идеале располагаться на расстоянии не менее 0.5 м от задней и боковых стен. Если вы предпочитаете придвинуть колонки ближе к задней стене, и это приводит к чересчур подчеркнутым басам, обращайтесь в Раздел «Тонкая настройка» этого руководства за указаниями по использованию поролоновых заглушек.

Рассеянное магнитной поле

Динамики колонок создают магнитное поле, выходящее за их пределы. Мы рекомендуем держать магниточувствительные предметы (киескопные CRT-телевизоры, дисплеи, дискеты, магнитные аудио и видеокассеты, карточки и т.п.) на расстоянии минимум 0.5 м от колонок. LCD, OLED и плазменные панели не подвержены действию магнитных полей.

1. Подсоединения


Все подключения делаются только при выключенном оборудовании.

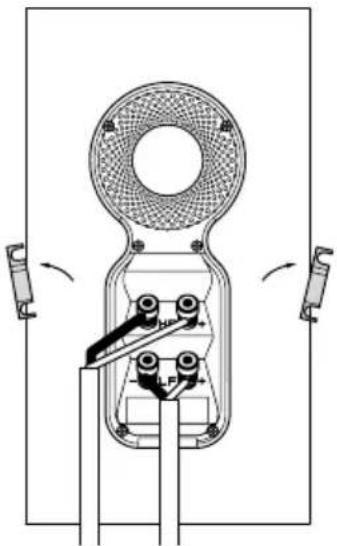

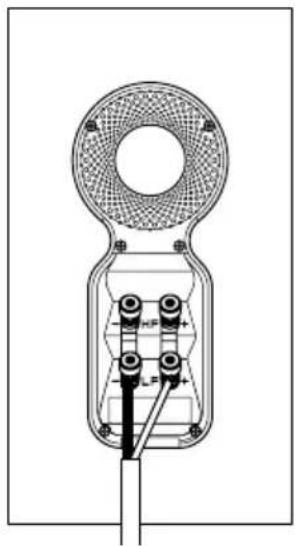

На задней панели колонок имеются две пары соединенных колоночных клемм. При обычном соединении (как вверху слева), соединительные пластины должна оставаться на месте (как в момент поставки АС) и только одну пару клемм необходимо подсоединить к усилителю. Для подключения колонок би-ваерингом или би-ампингом (как вверху справа), соединительные пластины следует удалить, и каждую пару клемме подсоединить к усилителю (или усилителям) независимо. Подключение би-ваерингом может улучшить разрешение деталей малого уровня.

Подсоедините плюсовой разъем колонки (со знаком + и окрашенный в красный) к плюсовому выходу усилителя, а минусовой (со знаком – и окрашенный в черный) – к минусовому на усилителе. Неверное подключение приведет к искажению звукового образа и утере басов.
Попросите вашего дилера порекомендовать кабель.

1. Тонкая настройка


Перед окончательной точной настройкой убедитесь, что все подключено правильно и надежно.

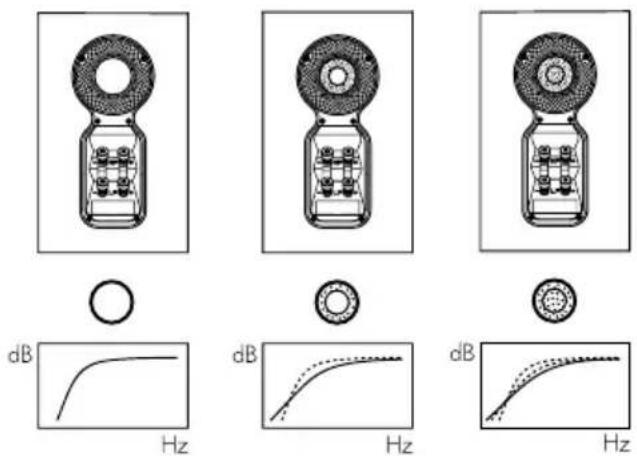

Отодвигая колонки от стен, вы, как правило, уменьшаете уровень басов. Достаточное расстояние позади колонок позволяет также создать ощущение глубины. Соответственно, придвинув колонки к стенам, вы увеличите долю басов. Если вы хотите снизить уровень басов, не отодвигая колонки от стен, вставьте поролоновую заглушку в порт фазоинвертора, или же – для не такого резкого снижения – поролоновое кольцо (см. рис. выше).

Если интенсивность басов сильно зависит от частоты, это может быть вызвано акустическими свойствами вашего помещения для прослушивания. Даже небольшие изменения в расположении колонок или слушателей могут существенно повлиять на качество звучания, особенно на низких частотах. Попробуйте сменить место прослушивания или размещение ваших колонок, например, установить их вдоль другой стены, если это возможно.

Если нет других альтернатив, можно настроить звучание колонки на низких частотах с помощью прилагаемых поролоновых заглушек. Заглушка состоит из двух частей, чтобы можно было выбрать степень демпфирования при тонкой настройке – одной большого диаметра с отверстием внутри, и второй – закрывающей плотно это отверстие. При установке только одной заглушки большого диаметра вы получаете меньшее снижение уровня басов, чем при установке сразу двух.

Если вы используете напольные подставки для колонок, убедитесь, что они прочно стоят на полу. Используйте шипы, протыкающие ковер, если это возможно, и отрегулируйте их по высоте, чтобы скомпенсировать неровности пола. Если вы используете фирменные подставки STAV24 S2, мы рекомендуем загрузить их балластом, чтобы улучшить устойчивость и качество звучания. Мы рекомендуем заполнить весь внутренний объем подставок специально подготовленным и очищенным песком.

1. Прогрев и приработка 6. Уход

Звучание АС слегка меняется в течение начального периода прослушивания. Если колонка хранилась в холодном помещении, то для демпфирующих материалов и подвеса динамиков потребуется некоторое время на восстановление механических свойств. Подвес диффузора также слегка снижает свою жесткость в течение первых часов работы. Время, которое потребуется АС для полного выхода на расчетные характеристики зависит от условия хранения и интенсивности использования. Как правило, потребуется неделя на устранения температурных эффектов и около 15 часов на достижение механическими частями желаемых характеристик.

Обычно корпуса колонок не требуют ничего, кроме протирки от пыли. Если же вы захотите использовать аэрозоль или другое средство для чистки, то распыляйте аэрозоль на протирочную ткань, а не на корпус, и сначала проверьте его действие на небольшом участке, т.к. некоторые чистящие вещества могут повредить поверхность. Избегайте применения жидкостей с абразивными частицами, содержащих кислоту или щелочь, а также антибактериальные вещества. Отпечатки на окрашенной поверхности можно удалить слабым мыльным раствором, не содержащим душистых веществ. Любые оставшиеся полосы или разводы удалите, распыляя подходящую жидкость для очистки стекол и осторожно вытирая ее микрофибровой салфеткой. Не используйте чистящие жидкости для динамиков и избегайте касания диффузоров, т.к. это может привести к их повреждению.
