606 S2 - スピーカー BOWERS & WILKINS - 無料のユーザーマニュアル

製品タイプ	ブックシェルフスピーカー
ブランド	ボウワーズ＆ウィルキンス
モデル	606 S2
寸法 (高さ x 幅 x 奥行き)	34 cm x 20 cm x 30 cm
重量	6.5 kg
公称インピーダンス	8 Ω
許容入力 (RMS)	30 – 120 W
感度	88 dB (2.83 V, 1 m)
周波数特性	52 Hz – 28 kHz
主な機能	2ウェイスピーカー、カーボンドームツイーター、コンティニュアムコーン、フローポートベント
接続	ダブルバインディングポスト (バイワイヤリング可能)
付属品	フォームプラグ2個、接着式ゴム足8個
設置	専用スタンドSTAV24 S2または安定した棚の上に設置。ツイーターを耳の高さに。
推奨設置位置	スピーカー間の距離 1.5〜3 m、壁から少なくとも0.5 m離す
エージング	約1週末（温度） + 通常使用約15時間
メンテナンスとお手入れ	ほこりを払う、希釈した石鹸水またはガラスクリーナーをマイクロファイバークロスに含ませて拭く
使用上の注意	スピーカーに触れない。研磨剤、酸、アンモニア含有製品を避ける。
交換部品と修理可能性	部品や修理については正規販売店に連絡
一般情報	RoHS、REACH、WEEEに準拠。強力な磁石を含むため、敏感な機器から遠ざけてください。

よくある質問 - 606 S2 BOWERS & WILKINS

606 S2スピーカーをスタンドに設置する方法は？

専用スタンドSTAV24 S2を使用します。ツイーターが耳の高さになるようにスピーカーを配置します。付属のゴム足は、棚に置く場合はスピーカーの底面に貼り付けることができます。

スピーカーと壁の理想的な距離は？

後壁および側壁から少なくとも0.5 m離すことを推奨します。これにより低音の人為的な増幅を防ぎます。

606 S2をバイワイヤリング接続できますか？

はい、2対のバインディングポストを備えています。バイワイヤリングするには、各対を繋いでいる金属ブリッジを取り外し、各対を独立してアンプに接続します。

低音が強すぎる場合の軽減方法は？

付属のフォームプラグをベント（ポート）に挿入します。外側の一部のみ、または両方を使用して段階的に調整できます。

スピーカーのエージング期間は？

温度が安定するまで約1週末、その後サスペンションが最適な性能に達するまで通常使用15時間を目安にしてください。

606 S2の掃除方法は？

キャビネットのほこりを払います。汚れには、希釈した石鹸水またはガラスクリーナーを少し湿らせたマイクロファイバークロスを使用します。スピーカーに触れないようにしてください。

接続に使用するケーブルは？

ケーブルの選択については販売店にご相談ください。正しいステレオイメージを得るため、極性（赤端子が＋、黒端子が－）を必ず守ってください。

このスピーカーはホームシアターアンプと互換性がありますか？

はい、フロントスピーカーとして使用できます。音の一貫性を保つため、画面の両側から約50 cm離して設置してください。

スピーカーを壁の近くに設置する場合の対処法は？

壁に密着させると低音が人為的に増加する可能性があります。ベントにフォームプラグを使用してその効果を補正してください。

スピーカーの交換部品はどこで入手できますか？

部品や修理については、Bowers & Wilkins正規販売店またはブランドのカスタマーサービスにお問い合わせください。

使用説明書 606 S2 BOWERS & WILKINS

Bowers & Wilkins製品をお買い上げいただき、ありがとうございました。

ざいます。Bowers & Wilkinsの創業者であるJohn Bowersは、創意に富んだデザインと革新的な工業技術、そして先進技術が、家庭でもオーディオを充分に楽しむ鍵であると信じていました。現在でも彼の信念はBowers & Wilkinsで共有されており、この信念はBowers & Wilkinsが設計するすべての製品に命を吹き込んでいます。

お買い上げいただいたスピーカーは、念入りな設置を行う価値のある、非常に高性能な製品です。ご使用になる前に、このマニュアルをお読みください。80ページに続く→

本製品は以下を含む国際指令に準拠しています。

i. 電子・電気機器における特定有害物質の使用制限（RoHS）
ii. 化学物質の登録、評価、認可および制限（REACH）
iii. 廃電気電子機器指令 (WEEE)

本製品の適切なリサイクルまたは処分方法の指針については現地の廃棄物処理当局に問い合わせてください。

スピーカーの設置

このスピーカーは、基本的には専用のフロアスタンド (STAV24 S2) の上に据え付けられることを意図して設計されていますが、棚の上に置くことも可能です。ただし、その場合は、スピーカーのパフォーマンスを最適化するための設定の自由度は低くなることに注意が必要です。棚に設置する必要がある場合は、提供されているフォームプラグを使って、ポートパフォーマンスを最適化することを推奨します (セクション 4 「微調整」参照)。

上記いずれの設置方法においても、スピーカーのトゥイーターは通常音を聞く位置である耳の高さ付近に置く必要があります。

ご注意：スピーカーを棚に置いて使用する場合は、棚の強度が充分であることを確認し、スピーカーの下側に粘着性のプラスチックの脚を4つ取り付けてください。

1. 設置場所


スピーカーを設置した後の設置位置の微調整は、サウンドクォリティを更に向上させます。通常それは実施するだけの価値のあるものです。

ステレオ又はホームシアターのどちらの場合でも、スピーカーの設置はそれぞれのスピーカーの設置環境が、音響的特性において同じになるように行ってください。例えば片方のスピーカーが露出した壁のすぐ近くに設置され、もう一方のスピーカーが軟らかい家具やカーテンの近くに設置されたとします。この場合は、総合的なサウンクオリティとステレオイメージの両面で妥協した形になります。

従来のステレオシステム

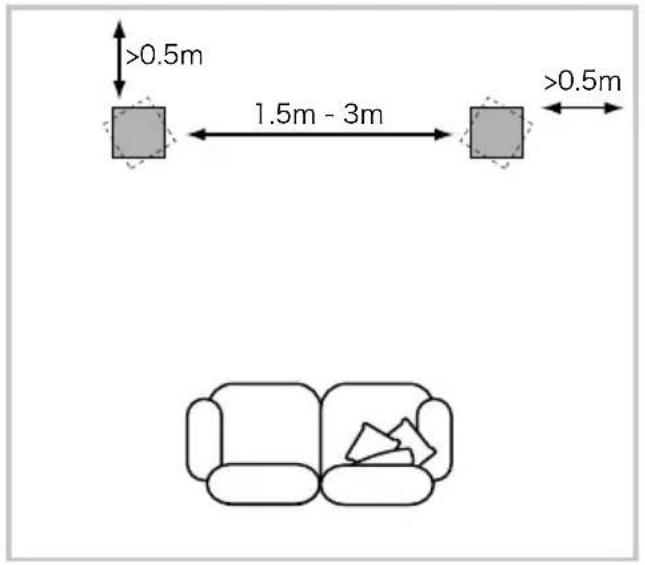

始めに、左右のスピーカーを1.5mから3m離して設置し、次に左右のスピーカーがリスニングポジションを頂点とした2等辺三角形の位置になるように設置します。スピーカーは後ろの壁からは約0.5m、横の壁からは0.5m以上離して設置してください（上図）。

ホームシアターシステム

ホームシアターシステムのフロントチャンネルにこのスピーカーを使用する場合、サラウンドチャンネルが広がりのあるサウンドイメージを作る傾向にあるので、2チャンネルオーディオ（ステレオシステム）セッティングより左右のスピーカーが近くになるように設置してください。また映像のイメージとサウンドイメージのスケールが一致するように、フロントスピーカーはスクリーンの横から約0.5m以内に設置するようにしてください。ステレオセッティングと同様に、スピーカーはあらゆる壁から約0.5m以上離して設置することが理想的服务。お使いのスピーカーを壁に掛ける場合に低音が過度に強調される時は、フォームプラグの使用について、このマニュアルの「微調整」のセクションを参照してください。

漏洩磁界

スピーカーのドライブユニットは、キャビネットを越えて磁界を発生させます。磁力に反応しやすい物品(ブラウン管テレビやコンピューターのモニター、フロッピー・ディスク、オーディオ/ビデオ・テープ、キャッシュ・カード類など)はスピーカーから少なくとも0.5メートルは遠ざけておいてください。液晶テレビや有機ELディスプレーやプラズマテレビは漏洩磁界に影響されません。

3. 接続

全ての接続は、必ず機器のスイッチを全てオフにしてから行ってください。

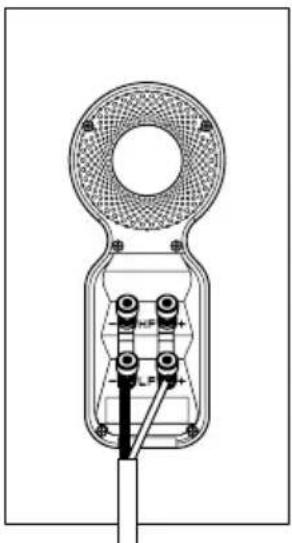

スピーカーの裏に、リンクされたターミナルが2ペアあります。の接続(左上図)を行う場合、ターミナルリンクは所定の位置(配送された状態)に残し、一方のペアのターミナルのみアンプに接続

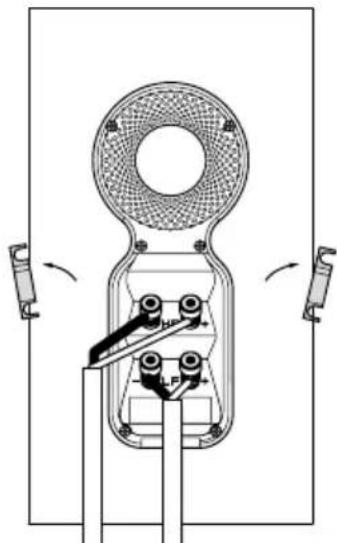

された状態にします。バイ・ワイヤ接続あるいはバイアンプ (右上図)ピーカーケーブルをお選びになる際はディーラーまたは各国の代を行う場合、ターミナルリンクを取り外し、ターミナルのペアをアン理店へご相談ください。 プにそれぞれ独自に接続する必要があります。バイ・ワイヤリングを行うと、低域のディテールの解像度が向上します。

スピーカーのプラス端子（“＋”のマークがあり、端子の色は赤）をアンプのプラス出力端子に、スピーカーのマイナス端子（“－”のマークがあり、端子の色は黒）をアンプのマイナス出力端子を確実に接続しを素す。間違った接続を行った場合、サウンドイメージが広がらないとか、低音が出ないといった現象が起きます。

1. 微調整


ファインチューニングの前に、もう一度全ての設置と接続が正しく且つ安全に行われているか確認して下さい。

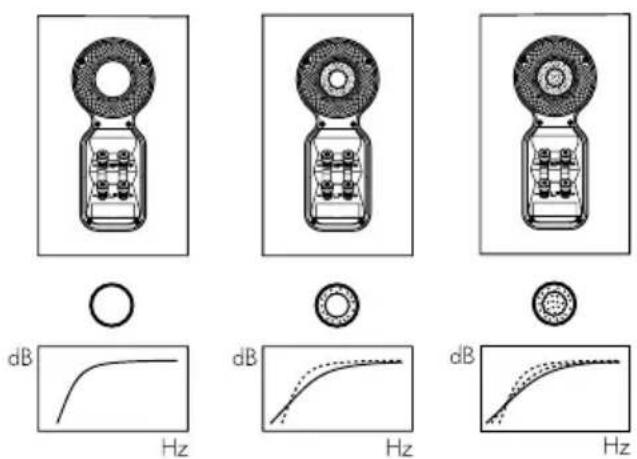

一般的に壁からスピーカーを遠ざけると低音域の量が少なくなります。スピーカーの後ろにスペースをつくることによって、音場の奥行き感を得ることができます。逆に言えばスピーカーを壁に近づけることによって低音域のボリュームを増やすことができます。壁からの距離を変えずにスピーカーに低音域のふくらみを低減させたい場合には、スピーカーのバスレフポートにフォームプラグ挿入してみてください。また少し低音域を減少させたい場合はフォームリングをバスレフポートに挿入して下さい。フォームプラグ、又はフォームリングの使用方法は上図を参照してください。

低域の周波数にむらがあるようであれば、視聴している部屋の音響特性の結果である可能性が非常に高いと思われます。スピーカーの位置や視聴する位置のほんのわずかな変化ですら、音響パフォーマンス、特に低域の周波数には大きな影響を与える場合があります。視聴する位置を変えるか、可能であればお使いのスピーカーを別の壁に配置してみてください。

他に方法がない場合は、同梱のフォームプラグを使用してラウドスピーカーの低域パフォーマンスを調整することができます。フォームプラグは2つの部分から構成される部品であり、ある程度のファインチューニングが可能です。外側の大きい方の部分だけ分離して使うこともできますし、2つの部分を一緒に使うこともできます。フォームプラグの外側の大きい部分だけ使うと、一緒に使う場合に比べて、低域の減衰が少なくなります。

もしフロアスタンドを使ってスピーカーを支える場合、スタンドがしっかり床に立っていることを確認してください。必要であればカーペット用のスパイクを使って、ぐらいらしないように調整してください。当社の STAV24 S2 スタンドを使用する場合は、安定性の観点からもパフォーマンスの観点からも、マスローディングを行うことを推奨します。それぞれのスタンドに、キルン乾燥した砂など適切な素材を最大限まで充填してください。

1. ならし運転 6. お手入れ

スピーカーの性能は、御使用になるにつれて微妙に変化します。スピーカーが冷たい環境に保管されていた場合、ドライブユニットのダブル剤その他の洗浄剤をお使いになりたい場合、洗浄剤によっては表ピング材とサスペンションが本来の機械的特性を取り戻すまで、しばらく時間が掛かります。ドライブユニットのサスペンションは音量やソースにもよりますが、鳴らし始めてから1時間くらいで徐々にほぐれてきます。スピーカーが意図された性能を取り戻すまでにかかる時間は、開梱までの保管条件や、どの様に使用されるかによってちる場合があります。それでも落ちない汚れは、専用のガラスクリー異なります。目安としては、温度による影響を安定させる為、ご使用者をスプレーし、マイクロファイバーの布で軽く拭き取ってくださされる状況で1週間、また意図されたデザイン特性に達するために、い。破損の原因となる可能性がありますので、ドライブユニットに洗平均15時間スピーカーを鳴らすことを見込んでください。
