606 S2 - Reproduktor BOWERS & WILKINS - Bezplatný návod k obsluze

Typ produktu	Regálový reproduktor
Značka	Bowers & Wilkins
Model	606 S2
Rozměry (V x Š x H)	34 cm x 20 cm x 30 cm
Hmotnost	6,5 kg
Jmenovitá impedance	8 ohmů
Přípustný výkon (RMS)	30 – 120 W
Citlivost	88 dB (2,83 V, 1 m)
Frekvenční rozsah	52 Hz – 28 kHz
Hlavní funkce	Dvoupásmový reproduktor, výškový reproduktor s uhlíkovou kopulí, kužel Continuum, Flowport
Připojení	Dvojité svorky (možnost bi-wiringu)
Obsah balení	2 pěnové zátky, 8 samolepicích gumových nožiček
Instalace	Na určený stojan STAV24 S2 nebo stabilní polici; výškový reproduktor ve výši uší
Doporučené umístění	Vzdálenost mezi reproduktory 1,5 až 3 m; minimálně 0,5 m od stěn
Zaběhnutí	Cca jeden víkend (teplota) + 15 hodin běžného používání
Údržba a čištění	Oprášení, zředěná mýdlová voda nebo čistič na sklo na mikrovláknovém hadříku
Bezpečnostní opatření	Nedotýkejte se reproduktorů; vyhněte se abrazivním, kyselým a čpavkovým prostředkům
Náhradní díly a opravitelnost	Kontaktujte autorizovaného prodejce pro díly a opravy
Obecné informace	V souladu s RoHS, REACH, WEEE; silné magnety – udržujte mimo dosah citlivých zařízení

Často kladené otázky - 606 S2 BOWERS & WILKINS

Jak nainstalovat reproduktor 606 S2 na stojan?

Použijte určený stojan STAV24 S2. Umístěte reproduktor tak, aby výškový reproduktor byl ve výši uší. Dodávané gumové nožičky lze nalepit pod reproduktor, pokud je umístěn na polici.

Jaká je ideální vzdálenost mezi reproduktory a stěnami?

Doporučujeme vzdálenost alespoň 0,5 m od zadní stěny a bočních stěn, aby se předešlo umělému zesílení basů.

Lze reproduktor 606 S2 bi-wire?

Ano, reproduktor má dvě páry svorek. Pro bi-wiring odstraňte kovové propojky mezi páry a každý pár připojte samostatně k zesilovači.

Jak snížit nadbytek basů?

Vložte dodávané pěnové zátky do flowport otvorů. Můžete použít pouze vnější část nebo obě pro postupné nastavení.

Jaká je doba zaběhnutí reproduktoru?

Počítejte přibližně jeden víkend na stabilizaci teploty, poté 15 hodin běžného používání pro dosažení optimálního výkonu.

Jak čistit reproduktor 606 S2?

Oprášte skříň. Na skvrny použijte mírně vlhký mikrovláknový hadřík se zředěnou mýdlovou vodou nebo čističem na sklo. Vyhněte se kontaktu s reproduktory.

Jaké kabely použít pro připojení?

Pro výběr kabelu se poraďte s prodejcem. Důsledně dodržujte polaritu (červená +, černá -) pro správný stereo obraz.

Je reproduktor kompatibilní s domácím kinem?

Ano, lze jej použít jako přední reproduktor. Umístěte jej přibližně 50 cm od každé strany obrazovky pro dobrou zvukovou koherenci.

Co dělat, pokud je reproduktor umístěn blízko stěny?

Pokud musí být přitisknutý ke zdi, může dojít k umělému zvýšení basů. Použijte pěnové zátky v otvorech k vyrovnání tohoto efektu.

Kde najít náhradní díly pro reproduktor?

Obraťte se na autorizovaného prodejce Bowers & Wilkins nebo na zákaznický servis značky pro jakýkoli díl nebo opravu.

NÁVOD K OBSLUZE 606 S2 BOWERS & WILKINS

Vítejte u Bowers & Wilkins. Děkujeme Vám, že jste si zvolili značku Bowers & Wilkins. Když John Bowers zakládal naší firmu věřil, že nápadité provedení, novátorský přístup a pokročilé technologie jsou klíčem otevírajícím dveře kvalitní reprodukci. Touto filozofií se dodnes inspirujeme, kdykoli tvoříme nový produkt.

Pro docílení co nejlepšího přednesu těchto reprosoustav je velmi důležitá jejich správná instalace. Dříve nežli začnete, věnujte prosím trochu času přečtení tohoto manuálu. Pokračujte na stranu 50 →

Zkontrolujte, zda balení obsahuje:

2 pěnové záslepky
8 samolepících pryžových podložek

Informace k životnímu prostředí

Tento produkt je konstruován s ohledem na nejen tyto mezinárodní předpisy:

i. RoHS (Restriction of Hazardous Substances), jenž se týká omezení nebezpečných látek v elektrických a elektronických zařízeních
ii. REACH (Registration, Evaluation, Authorisation and restriction of CHemicals), jenž se týká registrace, evaluace, autorizace a restrikce chemických látek
iii. WEEE (Waste Electrical and Electronic Equipment), jenž se týká likvidací elektrického a elektronického zařízení.

Více informací o tom, jak správně recyklovat nebo likvidovat tento výrobek, získáte od příslušného orgánu, který se zabývá likvidací odpadu.

Instalace reprosoustav

Tyto reprosoustavy jsou určeny pro montáž na příslušné stojany (STAV24 S2), nicméně mohou být umístěny také na regál. Pokud z nějakého důvodu zvolíte umístění na polici či regál, doporučujeme pro optimalizaci zvuku použít dodávané pěnové vložky do basreflexu (viz. kapitola 4: Finální doladění).

V každém případě se snažte, aby se výškový reproduktor nacházel co nejblíže výšce uší sedícího posluchače.

Poznámka: Instalujete-li reprosoustavy na regál, ujistěte se, že unese jejich hmotnost a použijte pod reprosoustavy čtyři dodávané samolepící prýžové nožičky.

1. Umístění


Umístění reprosoustav

Doladění pozice reprosoustav podle následujících základních pravidel obvykle pomůže docílit ještě lepší reprodukce.

Ať již se jedná o stereo či domácí kino, snažte se vždy, aby všechny reprosoustavy měly stejné akustické podmínky. Je-li například jedna reprosoustava umístěna blíže k holé zdi, zatímco druhá je blíže čalouněnému nábytku či závěsu, dojde pravděpodobně ke špatnému stereofonnímu zobrazení.

Klasické Stereo

Pro začátek zkuste reprosoustavy umístit 1,5m až 3m od sebe tak, aby tvořily s místem poslechu rovnostranný trojúhelník. Reprosoustavy by se přítom měly nacházet zhruba 0,5m od stěny která je za nimi a minimálně 0,5m od bočních zdí (viz obrázek nahoře).

5 kanálů 7 kanálů

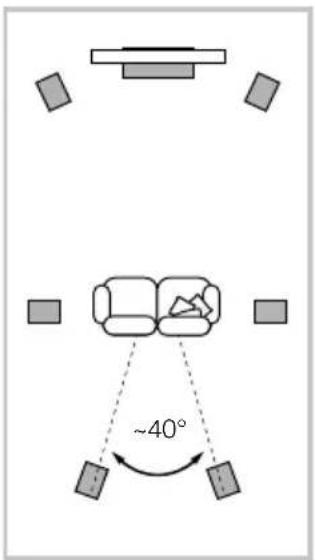

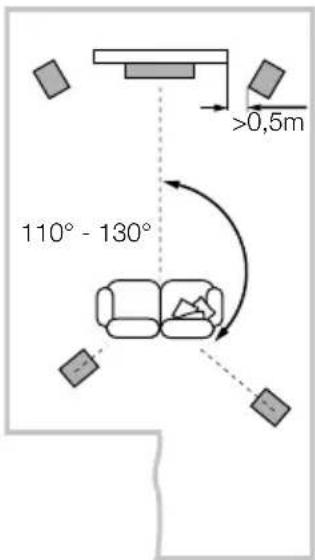

Domácí kino

Mají-li být reprosoustavy použity pro přední kanály domácího kina, lze je instalovat v sevřenějším úhlu než u dvoukanálového audia, protože prostorovost reprodukce rozšíří surroundové kanály. Umístěte reprosoustavy zhruba do vzdálenosti 0,5m od stran zobrazovače, aby šíře zvuku dobře korespondovala s rozměrem obrazu. Stejně jako při stereofonní aplikaci, je i v tomto případě ideální, pokud se reprosoustavy nacházejí zhruba 0,5m od stěny za nimi a zhruba 0,5m od bočních zdí. Pokud potřebujete reprosoustavy instalovat blíže stěně, která je za nimi, což může způsobit zdůraznění basů, přečtěte si kapitolu Finální doladění, kde je popisováno použití pěnových zátek do basreflexu.

Rozptyl magnetického pole

Jednotlivé reproduktory produkují stálé magnetické pole, které přesahuje rozměr reprosoustavy. Doporučujeme tedy umistovat předměty citlivé na magnetizmus (CRT televizory a počítačové monitory s klasickou obrazovkou, počítačové diskety, audio a video kazety atd.) do vzdálenosti více než 0.5m od reprosoustavy, aby se zabránilo jejich poškození magnetickým polem. LCD, OLED a plazmové zobrazovače nejsou na toto vyzařování citlivé.

1. Připojení

Veškerá zapojení provádějte pouze tehdy, jsou-li všechna zařízení v systému vypnuta.

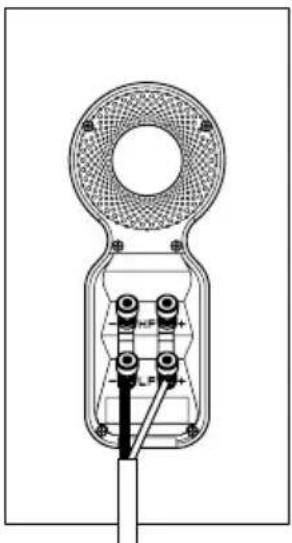

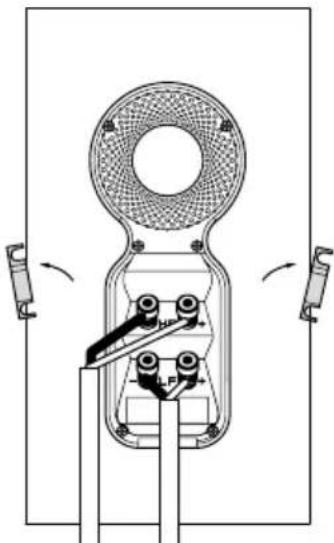

Na zadní straně reprosoustavy jsou dva páry terminálů, spojené propojkami. Při klasickém způsobu zapojení, nechte propojky na svém místě (jak jsou při dodání) a pouze jeden z párů připojte kabelem k terminálům zesilovače. Pro bi-wire zapojení nebo bi-map (obrázek vpravo nahoře) je třeba propojky terminálů odstranit a každý pár terminálů připojit k zesilovači samostatně. Zapojení bi-wire napomáhá lepší reprodukci slabých detailů.

Dbejte, aby kladný kontakt reprosoustavy (označený červeně a znaménkem +) byl připojen ke kladnému kontaktu zesilovače a záporný kontakt (označený černě a znaménkem-) k zápornému. Nesprávné zapojení může mít za následek špatný stereofonní obraz a úbytek basů. Matice terminálů vždy pevně dotáhněte, aby nedocházelo k rezonancím.

Ohledně vhodného kabelu se prosím obratte na svého prodejce.

1. Finální doladění


Před konečným doladováním znovu zkontrolujte, zda je veškeré zapojení provedeno správně a pevně.

Posunutím reprosoustav od zdí můžete redukovat celkovou úroveň basů. Prostor za reprosoustavami také pomáhá správnému podání hloubky zvukového obrazu. Obráceně, posunete-li reprosoustavy blíže ke zdi, zvýšíte úroveň basů. Pro redukci úrovně basů bez posunování reprosoustav od zdi, můžete použít pěnové zátky do basreflexových otvorů (viz obrázek nahoře).

Nepříjemné zdůraznění basů může být také způsobeno rezonančními mody místnosti. V takovém případě zkuste měnit pozici obou reprosoustav, můžete vyzkoušet i jejich umístění podél jiné stěny či změnit místo poslechu. Vliv může mít také přemístění větších kusů nábytku.

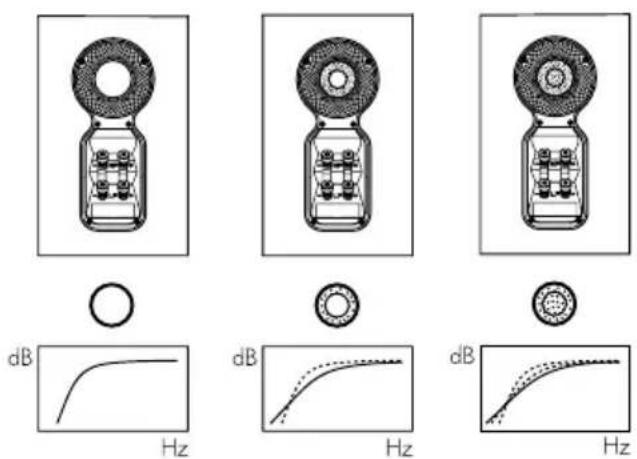

Není-li možná jiná alternativa, můžete reprodukci basů doladit použitím dodávaných pěnových zátek do basreflexového otvoru. Zátka je rozdělena na dvě části a umožňuje postupné zatlumení basreflexu. Použitím pouze vnějšího kroužku docílíte menšího potlačení basů, než při použití celé zátky.

Používáte-li pod reprosoustavy podlahové stojany, zajistěte, aby stály na zemi pevně. Pokud je potřeba, použijte hroty, které projdou kobercem až k pevnému povrchu podlahy. Používáte-li naše stojany STAV24 S2, doporučujeme zvýšit jejich hmotnost výplní, což přispěje k lepší stabilitě i reprodukci. Stojany lze totiž vyplnit nějakým vhodným materiálem, například suchým pískem.

1. Rozehrávání reprosoustav 6. Údržba

Zvuk reprosoustav se během určité doby používání mírně mění. Zvláště pokud byly reprosoustavy skladovány v chladném prostředí, nabývají tlumící závěsy a některé materiály v reproduktorech teprve během provozu své správné mechanické vlastnosti. Během prvních hodin provozu se jednotlivé části reproduktoru navzájem ideálně přizpůsobují. Délka tohoto procesu, během kterého reprosoustava postupně zvukově „vyzrává“ je velmi závislá na způsobu předchozího skladování a způsobu používání. Bývá pravidlem, že po zhruba týdnu teplotní stabilizace a asi 15 hodinách běžného provozu dosáhnou použité mechanické díly svých optimálních charakteristik.

Povrch kabinetu vyžaduje obvykle pouze občasné setření prachu. Používáte-li čisticí prostředek ve spreji, nastřikejte jej napřed na utěrku, ne přimo na ozvučnici a vyzkoušejte jej napřed na malé ploše, zda nepoškozuje povrch. Vyvarujte se čistidel obsahujících abraziva, kyseliny, chemikálie či antibakteriální složky. Případné usazené nečistoty mohou být z ozvučnice odstraněny pomocí slabého mydlového roztoku (bez parfémovacích složek), ve kterém navlhčíte utěrku. Čisticí prostředky nikdy nepoužívejte na membrány reproduktorů. Tyto membrány mohou být snadno poškozeny, proto se jich raději vůbec nedotýkejte.
