Type de produit	Enceinte bibliothèque
Marque	Bowers & Wilkins
Modèle	606 S2
Dimensions (H x L x P)	34 cm x 20 cm x 30 cm
Poids	6,5 kg
Impédance nominale	8 ohms
Puissance admissible (RMS)	30 – 120 W
Sensibilité	88 dB (2,83 V, 1 m)
Réponse en fréquence	52 Hz – 28 kHz
Fonctions principales	Haut-parleur deux voies, tweeter à dôme carbone, cône Continuum, évent Flowport
Connexions	Bornes doubles (bi-câblage possible)
Contenu du carton	2 tampons en mousse, 8 pieds en caoutchouc auto-adhésifs
Installation	Sur support de sol dédié STAV24 S2 ou étagère stable ; tweeter à hauteur d'oreille
Positionnement recommandé	Distance entre enceintes 1,5 à 3 m ; éloignées d'au moins 0,5 m des murs
Rodage	Environ un weekend (température) + 15 heures d'utilisation normale
Entretien et nettoyage	Dépoussiérage, eau savonneuse diluée ou nettoyant vitres sur un chiffon microfibres
Précautions d'emploi	Ne pas toucher les haut-parleurs ; éviter produits abrasifs, acides, ammoniaqués
Pièces détachées et réparabilité	Contacter un revendeur agréé pour pièces et réparation
Informations générales	Conforme RoHS, REACH, WEEE ; aimants puissants – tenir à distance des appareils sensibles

FOIRE AUX QUESTIONS - 606 S2 BOWERS & WILKINS

Comment installer l'enceinte 606 S2 sur un support ?

Utilisez le support dédié STAV24 S2. Placez l'enceinte de manière à ce que le tweeter soit à hauteur d'oreille. Les pieds en caoutchouc fournis peuvent être collés sous l'enceinte si elle est posée sur une étagère.

Quelle est la distance idéale entre les enceintes et les murs ?

Nous recommandons un éloignement d'au moins 0,5 m du mur arrière et des murs latéraux pour éviter une amplification artificielle des graves.

Peut-on bi-câbler l'enceinte 606 S2 ?

Oui, l'enceinte dispose de deux paires de bornes. Pour le bi-câblage, retirez les ponts métalliques reliant les paires et connectez chaque paire indépendamment à l'amplificateur.

Comment réduire un excès de graves ?

Insérez les tampons en mousse fournis dans les évents de décompression. Vous pouvez utiliser seulement la partie extérieure ou les deux pour un réglage progressif.

Quelle est la période de rodage de l'enceinte ?

Comptez environ un weekend pour que la température se stabilise, puis 15 heures d'utilisation normale pour que les suspensions atteignent leurs performances optimales.

Comment nettoyer l'enceinte 606 S2 ?

Dépoussiérez le coffret. Pour les taches, utilisez un chiffon microfibres légèrement humide avec de l'eau savonneuse diluée ou un nettoyant pour vitres. Évitez tout contact avec les haut-parleurs.

Quels câbles utiliser pour le branchement ?

Consultez votre revendeur pour le choix du câble. Respectez impérativement la polarité (borne rouge +, borne noire -) pour une image stéréo correcte.

L'enceinte est-elle compatible avec un amplificateur Home Cinema ?

Oui, elle peut être utilisée comme enceinte frontale. Placez-la à environ 50 cm de chaque côté de l'écran pour une bonne cohérence sonore.

Que faire si l'enceinte est placée près d'un mur ?

Si elle doit être plaquée contre un mur, le niveau des graves peut augmenter artificiellement. Utilisez les tampons en mousse dans les évents pour compenser cet effet.

Où trouver des pièces détachées pour l'enceinte ?

Adressez-vous à un revendeur agréé Bowers & Wilkins ou au service client de la marque pour toute pièce ou réparation.

MODE D'EMPLOI 606 S2 BOWERS & WILKINS

Bienvenue et merci d'avoir choisi Bowers & Wilkins. Notre fondateur, John Bowers, était persuadé qu'une conception imaginative, des innovations en terme d'ingénierie et des technologies parmi les plus avancées, étaient les clés ouvrant les portes du plaisir de l'écoute à domicile. Ce qu'il croyait fait partie de ce que nous continuons encore à partager et se retrouve dans tous les produits que nous concevons aujourd'hui.

Vous disposez d'un produit dont les hautes performances méritent une installation soignée, par conséquent nous vous suggérons de consacrer un peu de temps à lire ce manuel avant de commencer à l'utiliser. Rendez vous à la page 10 →

Vérification du contenu du carton

Vérifiez que le carton contienne bien :

2 tampons en mousse
8 pieds en caoutchouc auto-adhésifs

Information sur l'environnement

Ce produit est conforme avec les directives internationales, y compris mais sans se limiter à:

i. la limitation des substances dangereuses (RoHS) dans les équipements électriques et électroniques,
ii. l'enregistrement, l'évaluation, l'autorisation et la restriction des substances chimiques (REACH)
iii l'élimination des déchets électriques et électroniques (WEEE).

Consultez votre organisme local d'élimination des déchets pour des conseils sur la façon appropriée de recycler ou de jeter ce produit.

Installation de l'enceinte acoustique

Cette enceinte a été spécialement conçue pour être installée sur son support de sol (stand) dédié (STAV24 S2), mais elle peut, le cas échéant, être posée sur une étagère. Toutefois, prenez en compte que ce positionnement offre moins de possibilité pour optimiser la restitution. Si vous décidez néanmoins de poser l'enceinte sur une étagère, nous vous conseillons d'utiliser les tampons en mousse (fournis) pour ajuster les performances de l'évent de décompression (voir Section 4 : Ajustements).

Dans les deux cas, le tweeter de l'enceinte devra se situer à hauteur d'oreille par rapport à votre position d'écoute habituelle.

Note : Si vous utilisez une étagère, assurez qu'elle soit suffisamment solide pour supporter le poids de l'enceinte et collez les 4 pieds auto-adhésifs sur la face inférieure de l'enceinte.

1. Positionnement


Choix de la position

Le réglage de la position des enceintes au moment de leur installation est susceptible d'améliorer grandement les résultats sonores, et constitue donc une première étape essentielle.

Qu'il s'agisse d'une installation stéréophonique ou multicanal Home Cinema, faites en sorte que l'environnement acoustique de chaque enceinte soit le plus identique possible dans son caractère sonore. Par exemple, si une des enceintes est placée près d'un mur lisse et nu, tandis que l'autre se trouve proche d'épais tissus et tapis, la qualité et l'équilibre stéréophonique finaux risquent fort d'être compromis.

Systèmes stéréophoniques conventionnels

Comme base de départ, placer les deux enceintes éloignées entre 1,5 et 3 mètres l'une de l'autre, formant ainsi les deux angles d'un triangle équilatéral dont le troisième angle sera la position d'écoute privilégiée. Les enceintes seront également éloignées d'environ 50 centimètres du mur arrière et des murs latéraux (ci-dessus).

Systèmes Home Cinema

Si les enceintes sont utilisées en tant qu'enceintes frontales d'un système Home Cinema, elles doivent être plus rapprochées l'une de l'autre que dans le cas d'une installation stéréophonique traditionnelle, car les enceintes Surround arrière ont tendance à agrandir l'image sonore générale. Positionnez les deux enceintes à environ 50 centimètres de chaque côté de l'écran, afin de conserver une image sonore en rapport avec l'image vidéo. Comme pour un système audio stéréo traditionnel, les enceintes devront idéalement être éloignées d'au moins 50 centimètres des murs adjacents. Si les enceintes doivent être plaquées contre le mur arrière, pour des raisons pratiques, il peut en résulter une augmentation artificielle du niveau de grave : voir à ce sujet le paragraphe Ajustements plus loin dans ce manuel pour l'utilisation optimale des tampons de mousse fournis.

Champs magnétiques

Les haut-parleurs à l'intérieur de l'enceinte génèrent des champs magnétiques qui peuvent s'étendre au-delà du coffret de l'enceinte. Nous vous recommandons donc de tenir éloignés d'au moins 50 centimètres des enceintes les appareils sensibles à ces champs magnétiques (télévisions et moniteurs informatiques à tube cathodique CRT, cassettes et bandes magnétiques audio et vidéo, cartes magnétiques, etc.). Les écrans LCD, OLED et plasma ne sont pas affectés pas les champs magnétiques.

3. Connexions

Tous les branchements doivent être effectués les appareils étant tous éteints.

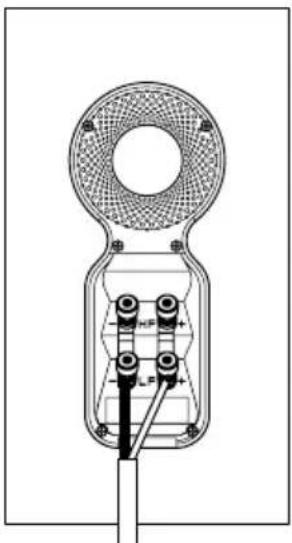

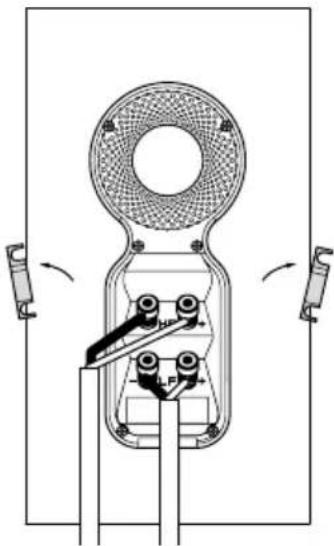

Il y a deux paires de prises réunies entre elles à l'arrière de chaque enceinte. Pour les branchements classiques (ci-dessus à gauche), les connexions reliant les prises (comme installé à la livraison) doivent impérativement rester en place, une seule paire de prises étant alors reliée à l'amplificateur. En cas de bi-câblage ou de bi-amplification (ci-dessus à droite), les liens seront retirés, et chaque paire de prises sera alors reliée à l'amplificateur ou aux amplificateurs de manière indépendante. Ce principe de bi-câblage permet d'améliorer la résolution et la qualité des plus fins détails.

Branchez la prise « positif » de l'enceinte (prise de couleur rouge, avec le repère « + ») sur la prise de sortie enceinte « positif » de l'amplificateur, et branchez la prise « négatif » (prise de couleur noire, avec le repère « - ») sur la prise « négatif » de l'amplificateur. Le non-respect de cette polarité plus/moins entraîne une image stéréophonique dégradée et une perte dans le grave.

Demandez conseil à votre revendeur pour le choix du câble utilisé.

1. Ajustements


Avant de procéder à ces réglages, vérifiez que tous les branchements sont correctement effectués, dans toute l'installation, et fermement sécurisés.

Décaler les enceintes par rapport aux murs de la pièce a généralement pour effet de réduire le niveau général du grave. Un espace suffisant derrière les enceintes acoustiques permet également d'améliorer la sensation de profondeur de la reproduction sonore. Inversement, un rapprochement des enceintes par rapport aux cloisons de la pièce entraîne une augmentation du niveau du grave.

Si le niveau de grave vous paraît trop élevé à certaines fréquences, cela est généralement dû à des modes de résonances parasites dans la pièce d'écoute. Une modification, même légère, de la position des enceintes dans la pièce ou de la position d'écoute peut avoir pour effet des améliorations très sensibles, particulièrement pour le rendu du grave. Essayez de changer votre position d'écoute ou de placer les enceintes le long d'un autre mur de la pièce si cela est possible.

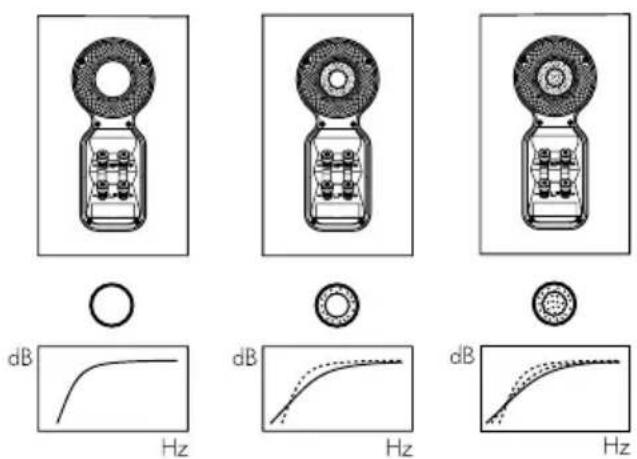

Si n'y a pas d'alternative, vous pouvez ajuster le rendu des enceintes dans le grave en insérant les tampons de mousse fournis dans les évents de décompression. Les tampons sont composés de deux parties, offrant ainsi une certaine latitude d'ajustement. Vous pouvez en effet utiliser soit juste la partie extérieure, soit les deux. En utilisant juste le tampon extérieur, vous obtiendrez une moindre réduction des graves que si vous insérez la totalité du tampon.

Si vous utilisez des supports de sol (ou stands) pour poser vos enceintes, assurez-vous qu'ils soient fermement positionnés au sol. Utilisez les pointes pour transpercer la moquette si nécessaire, et réglez-les parfaitement pour bien compenser toute inégalité du sol. Si vous utilisez nos supports dédiés STAV24 S2, nous vous conseillons d'augmenter leur masse pour obtenir une stabilité et des performances optimales. Vous pouvez notamment remplir chacun des stands avec du sable sec.

1. Rodage 6. Entretien

Les performances d'une enceinte acoustique se modifient subtilement pendant une période de rodage initiale. Si l'enceinte a été stockée dans un environnement de faible température, ses composants amortissants et les suspensions des haut-parleurs vont demander un peu de temps avant de retrouver leurs qualités mécaniques optimales. De plus, ces suspensions vont également se « libérer » pendant les premières heures d'utilisation. Ce temps de rodage est variable, suivant la température de stockage et la manière dont vous utilisez les enceintes. En moyenne, comptez un week-end pour que les effets de la température se stabilisent, et une quinzaine d'heures d'utilisation normale pour que tous les composants mécaniques atteignent le fonctionnement parfait correspondant à leur conception mécanique.

La surface du coffret ne nécessitera dans la plupart des cas qu'un simple dépoussiérage. Si vous souhaitez utiliser un produit en aérosol, ou tout autre produit nettoyant, vaporisez le produit sur le tissu et pas directement sur la surface du coffret, et faites d'abord un test sur une petite surface car certains produits peuvent s'avérer néfastes. Éviter les produits abrasifs, ou ceux qui contiennent de l'acide, de l'ammoniaque ou des agents antibactériens. Les traces sur les surfaces peintes peuvent être ôtées avec de l'eau et du savon dilué sans parfum. Enlever les éventuelles marques résistantes en pulvérisant un produit de nettoyage industriel pour vitres, que vous essuierez complètement à l'aide d'un chiffon sec en microfibres. Ne pas employer de produits nettoyants sur les haut-parleurs et évitez dans tous les cas d'y toucher pour ne pas les endommager.
