606 S2 - Luidspreker BOWERS & WILKINS - Gratis gebruiksaanwijzing en handleiding

Producttype	Boekenplankspeaker
Merk	Bowers & Wilkins
Model	606 S2
Afmetingen (H x B x D)	34 cm x 20 cm x 30 cm
Gewicht	6,5 kg
Nominale impedantie	8 ohm
Toegelaten vermogen (RMS)	30 – 120 W
Gevoeligheid	88 dB (2,83 V, 1 m)
Frequentierespons	52 Hz – 28 kHz
Belangrijkste kenmerken	Twee-weg luidspreker, carbon dome tweeter, Continuum conus, Flowport poort
Aansluitingen	Dubbele aansluitingen (bi-wiring mogelijk)
Inhoud van de doos	2 schuimdoppen, 8 zelfklevende rubberen voetjes
Installatie	Op speciale vloerstandaard STAV24 S2 of stabiele plank; tweeter op oorhoogte
Aanbevolen plaatsing	Afstand tussen speakers 1,5 tot 3 m; minimaal 0,5 m van muren
Inwerktijd	Ongeveer een weekend (temperatuur) + 15 uur normaal gebruik
Onderhoud en reiniging	Afstoffen, verdund zeepsop of glasreiniger op een microvezeldoek
Gebruiksaanwijzingen	Raak de luidsprekers niet aan; vermijd schurende, zure, ammoniakhoudende producten
Onderdelen en repareerbaarheid	Neem contact op met een erkende dealer voor onderdelen en reparatie
Algemene informatie	Voldoet aan RoHS, REACH, WEEE; sterke magneten – uit de buurt houden van gevoelige apparaten

Veelgestelde vragen - 606 S2 BOWERS & WILKINS

Hoe installeer ik de 606 S2 luidspreker op een standaard?

Gebruik de speciale standaard STAV24 S2. Plaats de luidspreker zodanig dat de tweeter op oorhoogte is. De meegeleverde rubberen voetjes kunnen onder de luidspreker worden geplakt als deze op een plank staat.

Wat is de ideale afstand tussen de luidsprekers en de muren?

We adviseren een afstand van minimaal 0,5 m tot de achterwand en zijwanden om een kunstmatige versterking van de lage tonen te voorkomen.

Kan de 606 S2 luidspreker worden bi-wired?

Ja, de luidspreker heeft twee paar aansluitingen. Voor bi-wiring verwijdert u de metalen brugjes die de paren verbinden en sluit u elk paar onafhankelijk aan op de versterker.

Hoe verminder ik een overschot aan lage tonen?

Plaats de meegeleverde schuimdoppen in de ontluchtingspoorten. U kunt alleen het buitenste deel of beide gebruiken voor een stapsgewijze aanpassing.

Wat is de inwerktijd van de luidspreker?

Reken op ongeveer een weekend om de temperatuur te laten stabiliseren, daarna 15 uur normaal gebruik zodat de ophangingen optimale prestaties bereiken.

Hoe reinig ik de 606 S2 luidspreker?

Stof de behuizing af. Voor vlekken gebruikt u een licht vochtige microvezeldoek met verdund zeepsop of glasreiniger. Vermijd contact met de luidsprekers.

Welke kabels gebruiken voor de aansluiting?

Raadpleeg uw dealer voor de kabelkeuze. Houd strikt de polariteit aan (rode aansluiting +, zwarte aansluiting -) voor een correct stereobeeld.

Is de luidspreker compatibel met een home cinema versterker?

Ja, deze kan als frontluidspreker worden gebruikt. Plaats hem ongeveer 50 cm aan weerszijden van het scherm voor een goede geluidscoherentie.

Wat te doen als de luidspreker dicht bij een muur staat?

Als hij tegen een muur moet worden geplaatst, kan het niveau van de lage tonen kunstmatig toenemen. Gebruik de schuimdoppen in de poorten om dit effect te compenseren.

Waar vind ik reserveonderdelen voor de luidspreker?

Neem contact op met een erkende Bowers & Wilkins dealer of de klantenservice van het merk voor onderdelen of reparatie.

GEBRUIKSAANWIJZING 606 S2 BOWERS & WILKINS

Welkom en dank voor de aanschaf van een product van Bowers & Wilkins. Onze oprichter John Bowers geloofde in vindingrijke ontwerpen: innovatieve en vooruitstrevende technologie vormen de kern waarmee plezier met muziek thuis kan worden gerealiseerd. Deze visie is nog altijd ons uitgangspunt en vormt de inspiratie voor elk product dat we ontwikkelen.

Dit is een hoogwaardig product dat een zorgvuldige installatie verdient, daarom raden we u aan de tijd te nemen deze handleiding te lezen voordat u begint. Lees verder op pagina 35 →

Controleer of de doos het volgende bevat:

2 dopjes van schuim
8 zelfklevende rubberen steunpootjes

Informatie over het Milieu

Dit product voldoet aan de internationale richtlijnen waaronder, maar daartoe niet beperkt:

i. de Restriction of Hazardeous Substances (RoHS) voor elektrische en elektronische apparatuur;
ii. de Registration, Evaluation, Authorisation and restriction of Chemicals (REACH);
iii. de afvoer van Waste Electrical and Electronic Equipment (WEEE).

Raadpleeg de plaatselijke milieudienst voor informatie over het verantwoord afvoeren van overtollige of afgedankte apparatuur.

Luidsprekerinstallatie

De luidspreker is in eerste instantie ontworpen voor montage op een speciale vloerstandaard (STAV24 S2), maar als u daar de voorkeur aan geeft, kan hij ook op een schap worden geplaatst. Deze optie biedt echter minder flexibiliteit bij het optimaliseren van de geluidsweergave. Als plaatsing op een schap toch nodig is, adviseren wij gebruik te maken van de insteekdopjes van schuim (meegeleverd) om de geluidsweergave via de poort te optimaliseren (zie hoofdstuk 4: Fijnafstemming).

Bij beide installatieopties moeten de tweeters van de luidsprekers zich ongeveer op oorhoogte bevinden als u zich in uw normale luisterpositie bevindt.

Opmerking: overtuig u er bij opstelling op een boekenplank van dat deze het gewicht van de luidspreker kan dragen en breng de vier zelfklevende plastic voetjes aan op de onderzijde van de luidspreker.

1. Opstelling


Experimenteren met de luidsprekeropstelling nadat deze is geïnstalleerd zal vaak de geluidskwaliteit verder verbeteren en is daarom bijna altijd de moeite waard.

Zowel bij stereo- als bij home theater systemen is het verstandig te streven naar een identieke directe akoestische omgeving voor alle luidsprekers. Wanneer bijvoorbeeld één luidspreker dichtbij een kale wand is geplaatst en de andere in de nabijheid van zachte meubilering of gordlijnen, dan zullen zowel de algehele geluidskwaliteit als het stereobeeld daar onder lijden.

Conventionele Stereosystemen

Als uitgangspunt worden de luidsprekers 1,5 tot 3 meter uit elkaar geplaatst, zodanig dat zij zich beide even ver van het luistergebied bevinden. Het verdient de voorkeur een luidspreker ca. 0,5 m van de achterwand en minimaal 0,5 m van de zijwanden te plaatsen (zie afbeelding hierboven).

Wanneer de luidsprekers worden gebruikt voor de front kanalen in een home theater systeem, dienen ze iets dichter bij elkaar te staan dan bij tweekanalen stereo omdat de surround kanalen het klankbeeld verbreden. Opstelling van de luidsprekers op 0,5 m ter weerszijden van het beeldscherm houdt het klankbeeld in de juiste verhouding met de grootte van het beeldscherm. Net als bij conventionele stereo-opstelling dienen de luidsprekers liefst ca. 0,5 m van de achterwand te blijven en eveneens 0,5 m van de zijwanden. Als u uw luidspreker het liefst tegen de achterwand plaatst en deze locatie ertoe leidt dat de lage tonen te zwaar benadrukt worden, ga dan naar het hoofdstuk over Fijnafstemming in deze handleiding voor nadere informatie over het gebruik van de dopjes van schuim.

Magnetisch Strooiveld

De luidsprekereenheden veroorzaken een magnetisch strooiveld dat ook buiten de kast merkbaar is. Wij raden u aan magnetisch gevoelige zaken (beeldbuizen, computerdiscs, audio- en videobanden, creditcards, enz.) minimaal op een afstand van 0,5 m van de luidspreker te houden. LCD- en plasmaschermen zijn niet gevoelig voor het magnetisch veld. LCD, OLED en plasma beeldschermen hebben geen last van magnetische velden.

1. Verbindingen


Voordat u apparatuur aansluit of iets aan de verbindingen verandert, altijd eerst alle apparatuur uitschakelen.

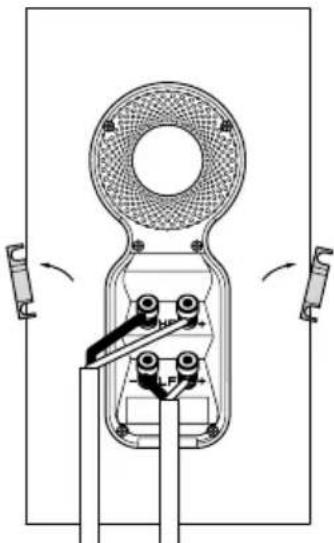

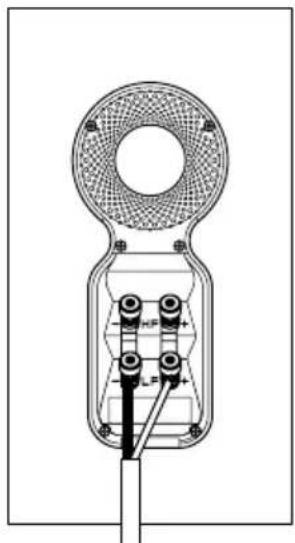

Er bevinden zich twee paar gekoppelde aansluitklemmen achterop de luidspreker. Voor een conventionele aansluiting (linksboven) moeten de koppelingen tussen de aansluitklemmen op hun plaats blijven zitten (zoals bij aflevering het geval is) en sluit u maar één paar aansluitklemmen op de versterker aan. Voor dubbel bedrade aansluitingen of dubbele versterking (rechtsboven) moeten de koppelingen tussen de aansluitklemmen verwijderd worden en moet elk paar aansluitklemmen apart aan de versterker(s) worden aangesloten. Dubbele bedrading kan de resolutie bij een lage detaillering verbeteren.

Zorg ervoor dat de positieve aansluitingen van de luidspreker (rood gekleurd en van een + voorzien) met de positieve uitgang van de versterker worden verbonden en de negatieve aansluitingen van de luidspreker (zwart gekleurd en van een - voorzien) met de negatieve uitgang van de versterker worden verbonden. Foutieve aansluiting geeft een minder goed ruimtebeeld en verlies aan bas.

Vraag uw leverancier advies over de keuze van de luidsprekerkabel.

1. Fijnafstemming


Controleer voordat u aan het fijnafstemmen begint, of alle verbindingen correct en stevig zijn geïnstalleerd.

Door de luidsprekers verder van de wand te plaatsen zal in het algemeen het laag afnemen. De ruimte achter de luidsprekers verhoogt ook de ruimtelijke indruk op het gehoor. Omgekeerd, door de luidsprekers dichter bij de wand op te stellen, neemt het laag juist toe. Wanneer u het laag wilt reduceren zonder de luidsprekers verder van de wand te plaatsen, drukt u de schuimrubber doppen in de poorten als aangegeven in afbeelding hierboven.

Als de lage tonen lijken af te wijken van de frequentie, is dit waarschijnlijk het gevolg van de akoestiek in het vertrek. De kleinste veranderingen in de positie van de luidsprekers of de luisterpositie kunnen al een aanzienlijk effect hebben op de geluidsprestaties, met name bij lage frequenties. Probeer zo mogelijk uw luisterpositie te veranderen of uw luidsprekers voor een andere wand te plaatsen.

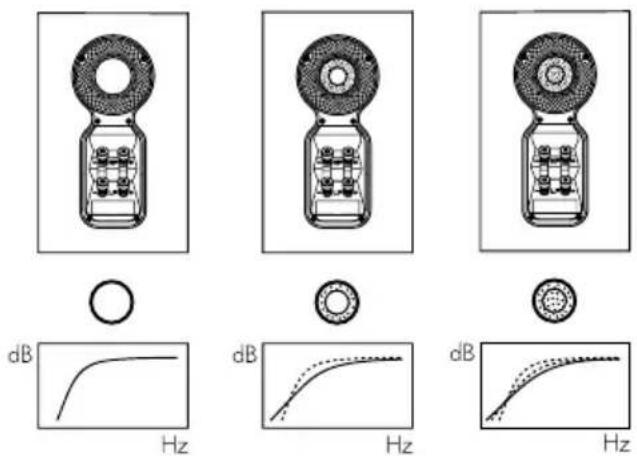

Als deze alternatieve oplossingen niet werken, kunt u de lagtonenweergave van uw luidsprekers aanpassen met de meegeleverde dopjes van schuim. Elk dopje bestaat uit twee delen, zodat er een zekere mate van fijnafstemming mogelijk is door gebruik te maken van alleen het buitenste deel met de grotere diameter, of beide delen samen. Als u alleen het buitenste deel met de grotere diameter gebruikt, worden de lage tonen minder afgezwakt dan wanneer u beide delen van het dopje gebruikt.

Als u de luidsprekers op een vloerstandaard plaatst, zorg er dan voor dat de standaarden stevig op de vloer staan. Gebruik zo nodig spikes die door het tapijt heen prikken en stel ze af om eventuele oneffenheden te compenseren. Mocht u gebruikmaken van onze STAV24 S2-standaarden, dan adviseren wij massalading aan te brengen voor een optimale combinatie van stabiliteit en geluidsweergave. Wij adviseren u elke standaard tot het maximaal beschikbare volume te vullen met een geschikt materiaal zoals gedroogd zand.

1. Inspelen 6. Onderhoud

De eigenschappen van de luidspreker zullen gedurende de eerste luisterperiode op subtiele wijze iets veranderen. Wanneer de luidspreker in een koude omgeving opgeslagen is geweest, zijn de dempende materialen en de ophanging wat stug en het duurt enige tijd voordat zij de juiste mechanische eigenschappen terug hebben. Ook zal de ophanging in de eerste uren van het gebruik nog wat soepeler worden. De tijd die de luidspreker nodig heeft om de beoogde eigenschappen te bereiken, wordt bepaald door de wijze waarop hij voorheen is opgeslagen en de manier waarop hij wordt gebruikt. Houd als richtlijn een week aan om een stabiele temperatuur te bereiken en ca. 15 uur gebruik om de mechanische onderdelen de beoogde eigenschappen te laten verkrijgen.

De kast hoeft over het algemeen alleen maar te worden afgestoft. Wilt u een spuitbus of een ander reinigingsmiddel gebruiken, breng dat dan aan op een doek en niet rechtstreeks op de kast; probeer het ook eerst op een niet zichtbare plaats omdat sommige producten het oppervlak aantasten. Vermijd vooral schurende producten en producten met vergif, alkali of insecticiden. Afdrukken op de lak kunnen worden verwijderd met een oplossing met een parfumvrije zachte zeep. Verwijder eventueel achtergebleven strepen met een glasreiniger en veeg het droog met een microfiber doekje. Gebruik nooit reinigingsmiddelen op de luidsprekereenheden en raak ze niet aan om beschadiging te voorkomen.
