Tipo de producto	Altavoz de estantería
Marca	Bowers & Wilkins
Modelo	606 S2
Dimensiones (Al x An x Pr)	34 cm x 20 cm x 30 cm
Peso	6,5 kg
Impedancia nominal	8 ohmios
Potencia admisible (RMS)	30 – 120 W
Sensibilidad	88 dB (2,83 V, 1 m)
Respuesta en frecuencia	52 Hz – 28 kHz
Funciones principales	Altavoz de dos vías, tweeter de cúpula de carbono, cono Continuum, puerto Flowport
Conexiones	Bornes dobles (posible bi-cableado)
Contenido de la caja	2 tapones de espuma, 8 pies de goma autoadhesivos
Instalación	En soporte de suelo dedicado STAV24 S2 o estante estable; tweeter a la altura del oído
Posicionamiento recomendado	Distancia entre altavoces 1,5 a 3 m; alejados al menos 0,5 m de las paredes
Rodaje	Aproximadamente un fin de semana (temperatura) + 15 horas de uso normal
Mantenimiento y limpieza	Desempolvado, agua jabonosa diluida o limpiacristales en un paño de microfibra
Precauciones de uso	No tocar los altavoces; evitar productos abrasivos, ácidos, amoniacales
Piezas de repuesto y reparabilidad	Contactar a un distribuidor autorizado para piezas y reparación
Información general	Conforme a RoHS, REACH, WEEE; imanes potentes – mantener alejado de dispositivos sensibles

Preguntas frecuentes - 606 S2 BOWERS & WILKINS

¿Cómo instalar el altavoz 606 S2 en un soporte?

Utilice el soporte dedicado STAV24 S2. Coloque el altavoz de manera que el tweeter esté a la altura del oído. Los pies de goma suministrados se pueden pegar debajo del altavoz si se coloca sobre un estante.

¿Cuál es la distancia ideal entre los altavoces y las paredes?

Recomendamos una distancia de al menos 0,5 m de la pared trasera y las paredes laterales para evitar una amplificación artificial de los graves.

¿Se puede bicablear el altavoz 606 S2?

Sí, el altavoz tiene dos pares de bornes. Para el bicableado, retire los puentes metálicos que conectan los pares y conecte cada par independientemente al amplificador.

¿Cómo reducir un exceso de graves?

Inserte los tapones de espuma suministrados en los puertos de descompresión. Puede usar solo la parte exterior o ambas para un ajuste progresivo.

¿Cuál es el período de rodaje del altavoz?

Calcule aproximadamente un fin de semana para que la temperatura se estabilice, luego 15 horas de uso normal para que las suspensiones alcancen su rendimiento óptimo.

¿Cómo limpiar el altavoz 606 S2?

Desempolve la caja. Para las manchas, use un paño de microfibra ligeramente húmedo con agua jabonosa diluida o limpiacristales. Evite todo contacto con los altavoces.

¿Qué cables usar para la conexión?

Consulte a su distribuidor para la elección del cable. Respete imperativamente la polaridad (borne rojo +, borne negro -) para una imagen estéreo correcta.

¿El altavoz es compatible con un amplificador Home Cinema?

Sí, se puede utilizar como altavoz frontal. Colóquelo a unos 50 cm a cada lado de la pantalla para una buena coherencia sonora.

¿Qué hacer si el altavoz se coloca cerca de una pared?

Si debe colocarse contra una pared, el nivel de graves puede aumentar artificialmente. Use los tapones de espuma en los puertos para compensar este efecto.

¿Dónde encontrar piezas de repuesto para el altavoz?

Diríjase a un distribuidor autorizado de Bowers & Wilkins o al servicio al cliente de la marca para cualquier pieza o reparación.

MANUAL DE USUARIO 606 S2 BOWERS & WILKINS

Bienvenido y gracias por elegir Bowers & Wilkins.

John Bowers, nuestro fundador, estaba firmemente convencido de que el diseño imaginativo, la ingeniería innovadora y la tecnología avanzada eran las claves a la hora de llevar el disfrute del sonido a la intimidad del hogar. Una creencia que seguimos compartiendo y que inspira todos y cada uno de los productos que diseñamos.

Si se instala adecuadamente, tanto la 606 S2 como la 607 S2 es un producto que ofrece unas prestaciones muy elevadas, por lo que le sugerimos que antes de ponerse manos a la obra dedique un poco de su tiempo a leer este manual. Continúa en la página 20 →

Contenido del Embalaje

Compruebe que en el embalaje figuren los siguientes elementos:

2 tapones de espuma de dos partes

8 tacos de goma autoadhesivos

Información Relativa a la Protección del Medio Ambiente

Este producto satisface varias directivas internacionales relacionadas con la protección del medio ambiente. Entre ellas se incluyen –aunque no son las únicas- las siguientes:

i. la de Restricción del Uso de Sustancias Peligrosas (RHoS) en equipos eléctricos y electrónicos.
ii. la de Registro, Evaluación, Autorización y Restricción del Uso de Componentes Químicos (REACH).
iii. la de Eliminación de Residuos Procedentes de Componentes Eléctricos y Electrónicos (WEEE).

Contacte con sus autoridades locales en materia de gestión de residuos para que le orienten sobre cómo desechar este producto adecuadamente.

Instalación de las Cajas Acústicas

La caja acústica ha sido originariamente diseñada para ser montada en un soporte de pie dedicado (STAV24 S2), aunque en el caso de que el usuario lo prefiera también puede colocarse en una estantería. No obstante, es importante tener en cuenta que esta última opción proporciona menos flexibilidad a la hora de optimizar las prestaciones de la caja acústica. Si se debe optar por la instalación en una estantería, recomendamos que se utilicen los tapones de espuma suministrados de serie para optimizar las prestaciones del puerto bass-reflex (ver sección 4: Ajuste Fino).

Sea cual sea el tipo de instalación elegido, los tweeters deberían situarse aproximadamente a la altura de los oídos en la posición de escucha habitual.

Nota: En el caso de que utilice una estantería, asegúrese de que sea lo suficientemente resistente para que soporte el peso de la caja acústica y coloque los 4 pies de plástico autoadhesivos en la parte inferior de esta última.

1. Ubicación


Colocación de la Caja Acústica

Es muy probable que el ajuste de la posición de la caja acústica una vez llevada a cabo la instalación inicial de la misma mejore la calidad sonora, por lo que por regla general resulta muy recomendable.

Tanto en instalaciones estereofónicas como de Cine en Casa, intente asegurarse de que las zonas que rodean inmediatamente a cada caja acústica sean similares desde el punto de vista acústico. Por ejemplo, si una caja acústica está junto a una pared desnuda mientras que la otra está cerca de mobiliario y cortinas blandos, es más que probable que tanto la calidad sonora global como la imagen estereofónica queden seriamente comprometidas.

Sistemas Estereofónicos Convencionales

Para empezar, las cajas acústicas deberían colocarse, separadas entre sí de 1'5 a 3 metros, en los dos vértices de un triángulo equilátero cuyo tercer vértice esté situado en el punto de escucha. Las cajas deberían separarse aproximadamente 0'5 metros de la pared posterior y al menos 0'5 metros de cualquier pared lateral (ver dibujo superior).

Sistemas de Cine en Casa

Si las cajas acústicas van a ser utilizadas para los canales frontales (principales) de un sistema de Cine en Casa, deberían estar más cerca entre sí que en un equipo de audio de 2 canales porque los canales de sonido envolvente tienden a ensanchar la imagen sonora. La colocación de las cajas acústicas a unos 0'5 metros de distancia de cada lado de la pantalla de visualización también ayudará a que la imagen del sonido envolvente esté proporcionada con respecto a la imagen visual. Al igual que sucede con el posicionado en sistemas estereofónicos convencionales, idealmente las cajas acústicas deberían estar separadas un mínimo de 0'5 metros de cualquier pared lateral. Si prefiere colocar las cajas acústicas contra la pared posterior y esta ubicación provoca un realce excesivo de los graves, diríjase a la sección Ajuste Fino del presente manual para obtener información sobre cómo utilizar los tapones de espuma suministrados de serie para corregir esta situación.

Campos Magnéticos Parásitos

Los altavoces de las cajas acústicas crean campos magnéticos parásitos que se extienden más allá de las fronteras físicas del recinto. Es por ello que le recomendamos que aleje todos aquellos objetos magnéticamente sensibles (pantallas de televisor y ordenador basadas en tubos de rayos catódicos, discos de ordenador, cintas de audio y vídeo, tarjetas con banda magnética y cosas por el estilo) al menos 0'5 metros de la caja acústica. Las pantallas de plasma, LCD y OLED no son afectadas por los campos magnéticos.

1. Conexiones


Todas las conexiones deberían realizarse con el equipo desconectado.

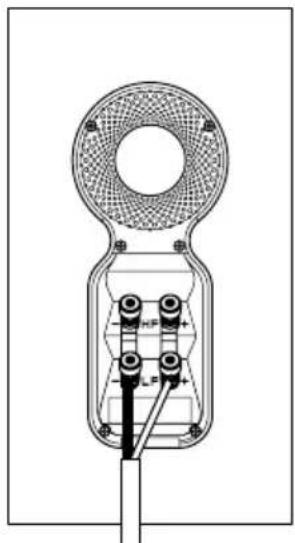

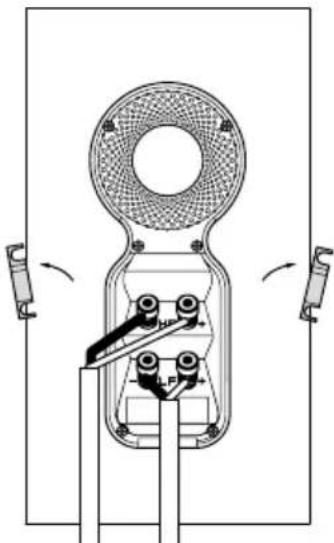

En la parte posterior de la caja acústica hay dos pares de terminales de conexión unidos entre sí con sendos puentes. Para realizar una conexión convencional (arriba, izquierda) dichos puentes deberían permanecer en su lugar (situación original, es decir de fábrica) y por tanto solamente deberían conectarse un par de terminales al amplificador. Para la conexión en bicableado o biamplificación (arriba, derecha) los puentes deberían retirarse para poder conectar por separado cada par de terminales al amplificador o amplificadores empleados. El bicableado puede mejorar la resolución de los detalles de baja frecuencia.

Asegúrese de que los terminales positivos de la caja acústica (marcados como + y de color rojo) son conectados al terminal de salida positivo del amplificador y que los terminales negativos de la caja acústica (marcados como – y de color negro) son conectados al terminal de salida negativo del amplificador. Una conexión incorrecta podría tener como resultado una imagen sonora pobre y una pérdida de graves.
Consulte a su detallista para que le aconseje a la hora de elegir el cable de conexión.

1. Ajuste Fino


Antes de proceder al ajuste fino, verifique cuidadosamente que todas las conexiones de la instalación sean correctas y seguras.

Cada vez que aumente la separación entre las cajas acústicas y las paredes de la sala se reducirá el nivel general de graves. El espacio situado detrás de las cajas también contribuye a crear una sensación aural de profundidad. Por el contrario, si acerca las cajas acústicas a las paredes el nivel de graves aumentará. Si desea reducir el nivel de graves sin separar más las cajas acústicas de la pared, coloque los tapones de espuma en los puertos bass-reflex. Si desea que la reducción de graves sea menos severa, coloque los anillos de espuma en los puertos bass-reflex (dibujo superior).

Si la respuesta en graves parece poco uniforme con la frecuencia, lo más probable es que ello se deba a las propiedades acústicas de su sala de escucha. Incluso pequeños cambios en la posición de las cajas acústicas o del punto de escucha pueden tener un efecto significativo en las prestaciones sonoras, especialmente las frecuencias más bajas. Si es posible, intente desplazar su posición de escucha o ubicar las cajas acústicas a lo largo de una pared diferente.

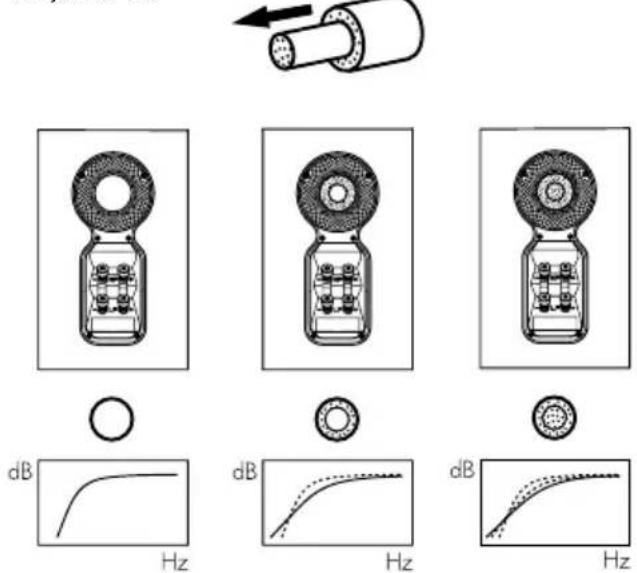

Si no se dispone de alternativas, puede afinar la respuesta en graves de sus cajas acústicas utilizando los tapones de espuma suministrados de serie con las mismas. Dichos tapones se componen de dos piezas, lo que da un cierto margen de ajuste al poderse utilizar bien la pieza externa de mayor diámetro, bien las dos piezas juntas. Si sólo se utiliza la pieza de espuma externa, es decir la de mayor diámetro, se conseguirá menos atenuación de graves que si se usa el conjunto de tapones al completo.

El empleo de soportes de pie para las cajas acústicas asegura que las mismas descansen firmemente sobre el suelo. En caso de que sea necesario, utilice puntas metálicas que puedan perforar alfombras y ajustelas para evitar cualquier posible desequilibrio. Si está utilizando nuestros soportes STAV24 S2, le recomendamos que aumente la masa de los mismos para que proporcionen la mejor combinación de estabilidad y prestaciones posible. En concreto, le sugerimos que cargue cada soporte con el máximo volumen disponible utilizando un material apropiado, como por ejemplo arena secada al horno.

1. Período de Rodaje 6. Cuidado y Mantenimiento

Las prestaciones de la caja acústica cambiarán de manera sutil durante el período de escucha inicial. Si la caja ha estado almacenada en un ambiente frío, tanto los materiales absorbentes y de amortiguamiento acústico como los que forman parte de los sistemas de suspensión de los diferentes altavoces tardarán cierto tiempo en recuperar sus propiedades mecánicas correctas. Las suspensiones de los altavoces también se relajarán durante las primeras horas de uso. El tiempo que la caja acústica necesite para alcanzar las prestaciones para las que fue diseñada variará en función de las condiciones de almacenamiento previas de la misma y de cómo se utilice. A modo de guía, deje transcurrir una semana para la estabilización térmica de la caja y unas 15 horas de uso en condiciones normales para que las partes mecánicas de la misma alcancen las características de funcionamiento para las que fueron diseñadas.

Por regla general, la superficie del recinto sólo requiere que se le quite el polvo. Si desea utilizar un limpiador de tipo aerosol o de otra clase, aplíquelo sobre la gamuza limpiadora, nunca directamente sobre el recinto, y realice antes una prueba con una superficie pequeña puesto que determinados productos de limpieza pueden dañar algunas de las superficies. Evite utilizar productos abrasivos o que contengan ácido, álcalis o agentes antibacterianos. Las marcas en la superficie pintada de tacto suave pueden eliminarse con una solución diluida de jabón neutro. Limpie cualquier pequeña ralladura o marca veteada rociándola con un aerosol limpiacristales específico para ello y secando suavemente con una gamuza de microfibras. No aplique productos de limpieza a los altavoces y evite tocar estos últimos ya que podría dañarlos.

1. Desempacotamento

	2
	8

Conteúdos da caixa

2 cilindros de espuma
8 bases de borracha autocolantes

Sistemas estéreo convencionais
