Produkttyp	Regallautsprecher
Marke	Bowers & Wilkins
Modell	606 S2
Abmessungen (H x B x T)	34 cm x 20 cm x 30 cm
Gewicht	6,5 kg
Nennimpedanz	8 Ohm
Belastbarkeit (RMS)	30 - 120 W
Empfindlichkeit	88 dB (2,83 V, 1 m)
Frequenzgang	52 Hz - 28 kHz
Hauptfunktionen	Zwei-Wege-Lautsprecher, Kohlenstoff-Kalottenhochtöner, Continuum-Konus, Flowport-Bassreflexöffnung
Anschlüsse	Doppelte Anschlussklemmen (Bi-Wiring möglich)
Lieferumfang	2 Schaumstoffstopfen, 8 selbstklebende Gummifüße
Installation	Auf dem speziellen Standfuß STAV24 S2 oder einem stabilen Regal; Hochtöner auf Ohrhöhe
Empfohlene Aufstellung	Abstand zwischen den Lautsprechern 1,5 bis 3 m; mindestens 0,5 m von Wänden entfernt
Einspielzeit	Etwa ein Wochenende (Temperatur) + 15 Stunden normaler Betrieb
Pflege und Reinigung	Staubwischen, verdünntes Seifenwasser oder Glasreiniger auf einem Mikrofasertuch
Gebrauchshinweise	Lautsprecher nicht berühren; abrasive, säurehaltige und ammoniakhaltige Produkte vermeiden
Ersatzteile und Reparierbarkeit	Für Ersatzteile und Reparaturen wenden Sie sich an einen autorisierten Händler
Allgemeine Informationen	Entspricht RoHS, REACH, WEEE; starke Magnete – von empfindlichen Geräten fernhalten

Häufig gestellte Fragen - 606 S2 BOWERS & WILKINS

Wie installiere ich den Lautsprecher 606 S2 auf einem Ständer?

Verwenden Sie den speziellen Ständer STAV24 S2. Platzieren Sie den Lautsprecher so, dass der Hochtöner auf Ohrhöhe ist. Die mitgelieferten Gummifüße können unter den Lautsprecher geklebt werden, wenn er auf einem Regal steht.

Wie groß sollte der ideale Abstand zwischen den Lautsprechern und den Wänden sein?

Wir empfehlen einen Abstand von mindestens 0,5 m zur Rückwand und zu den Seitenwänden, um eine künstliche Bassverstärkung zu vermeiden.

Kann der Lautsprecher 606 S2 bi-wired werden?

Ja, der Lautsprecher verfügt über zwei Anschlusspaare. Für Bi-Wiring entfernen Sie die Metallbrücken zwischen den Paaren und schließen Sie jedes Paar unabhängig an den Verstärker an.

Wie kann ich einen Überschuss an Bässen reduzieren?

Setzen Sie die mitgelieferten Schaumstoffstopfen in die Bassreflexöffnungen ein. Sie können nur den äußeren oder beide Teile verwenden, um eine schrittweise Anpassung vorzunehmen.

Wie lange dauert die Einspielzeit des Lautsprechers?

Rechnen Sie mit etwa einem Wochenende, damit sich die Temperatur stabilisiert, und dann 15 Stunden normalem Betrieb, damit die Aufhängungen ihre optimale Leistung erreichen.

Wie reinige ich den Lautsprecher 606 S2?

Stauben Sie das Gehäuse ab. Verwenden Sie für Flecken ein leicht feuchtes Mikrofasertuch mit verdünntem Seifenwasser oder Glasreiniger. Vermeiden Sie jeden Kontakt mit den Lautsprechern.

Welche Kabel sollte ich für den Anschluss verwenden?

Fragen Sie Ihren Händler nach der Kabelauswahl. Halten Sie unbedingt die Polarität ein (rote Klemme +, schwarze Klemme -) für ein korrektes Stereobild.

Ist der Lautsprecher mit einem Heimkino-Verstärker kompatibel?

Ja, er kann als Frontlautsprecher verwendet werden. Platzieren Sie ihn etwa 50 cm auf jeder Seite des Bildschirms für eine gute Klangkohärenz.

Was tun, wenn der Lautsprecher nahe einer Wand steht?

Wenn er direkt an einer Wand stehen muss, kann der Basspegel künstlich ansteigen. Verwenden Sie die Schaumstoffstopfen in den Öffnungen, um diesen Effekt auszugleichen.

Wo finde ich Ersatzteile für den Lautsprecher?

Wenden Sie sich für Teile oder Reparaturen an einen autorisierten Bowers & Wilkins-Händler oder an den Kundendienst der Marke.

BEDIENUNGSANLEITUNG 606 S2 BOWERS & WILKINS

Willkommen bei Bowers & Wilkins. Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgeklügelte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in Ihrem Zuhause sind. Wir teilen seine Meinung und jedes von uns entwickelte Produkt basiert darauf.

Dies ist ein erstklassiges Produkt, dessen Installation und Setup gut durchdacht werden müssen. Wir empfehlen daher, sich ein wenig Zeit zu nehmen und diese Bedienungsanleitung vor der Installation zu lesen. Fortsetzung auf Seite 15 →

2 Schaumstoffeinsätze
8 selbstklebende Gummifüße

Umweltinformation

Dieses Produkt entspricht internationalen Richtlinien. Dazu gehören unter anderem:

i. die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt))
ii. die Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe (Registration, Evaluation, Authorisation and Restriction of CHemicals, kurz REACH)
iii. die Entsorgung von Elektro- und Elektronik-Altgeräten (Waste Electrical and Electronic Equipment (WEEE)).

Setzen Sie sich hinsichtlich des Recycelns bzw. der Entsorgung dieses Produktes mit der örtlichen Abfallentsorgung in Verbindung.

Lautsprecherinstallation

Der Lautsprecher ist hauptsächlich für die Montage auf einem speziellen Lautsprecherfuß (STAV24 S2) konzipiert, kann aber auch auf einem Regal platziert werden. Beachten Sie dabei aber, dass Sie dadurch weniger Möglichkeiten haben, die Audio-Performance des Lautsprechers zu optimieren. Sollte eine Platzierung in einem Regal unumgänglich sein, empfehlen wir Ihnen, die beiliegenden Schaumstoffeinsätze zu nutzen (siehe Kapitel 4: Feinabstimmung).

In beiden Fällen sollte sich der Hochtöner des Lautsprechers in Ohrhöhe befinden, wenn Sie sich in Ihrer gewohnten Sitzposition befinden.

Hinweis: Sollen die Lautsprecher auf ein Regal gestellt werden, so stellen Sie sicher, dass es stabil genug ist, um das Gewicht zu tragen. Befestigen Sie die 4 selbstklebenden Gummifüße an der Unterseite des Lautsprechers.

1. Positionierung


Positionierung der Lautsprecher

Eine weitere Optimierung der Lautsprecherposition macht in der Regel Sinn, da sie zu einer Verbesserung der Klangqualität führen kann.

Versuchen Sie sowohl bei Stereo- als auch bei Heimkino- Installationen sicherzustellen, dass die direkte Umgebung in puncto Akustik für alle Lautsprecher ähnlich ist. Befindet sich beispielsweise ein Lautsprecher in der Nähe einer nackten Wand, während der andere Lautsprecher von weichen Einrichtungsgegenständen und Vorhängen umgeben ist, so leiden darunter die Klangqualität und das Stereoklangbild.

Herkömmliche Stereosysteme

Zunächst sind die Lautsprecher in einem Abstand von 1,5 bis 3 m in zwei Ecken eines gleichseitigen Dreiecks zu platzieren, das an der dritten Ecke durch den Hörbereich vervollständigt wird. Der Abstand zur Rückwand sollte ca. 0,5 m, der Abstand zu den Seitenwänden mindestens 0,5 m betragen (siehe oben).

Werden die Lautsprecher für die Frontkanäle eines Heimkinosystems genutzt, so sollten die Lautsprecher näher zusammengestellt werden als bei 2-Kanal-Audiosystemen, da die Surroundkanäle zu einer Erweiterung des Klangbildes führen. Eine Positionierung der Lautsprecher innerhalb von ungefähr 0,5 m zu den Seiten des Bildschirms ist darüber hinaus sehr hilfreich, um das Klangbild optimal an das visuelle Bild anzupassen. Wie bei der Positionierung in konventionellen Stereosystemen sollten die Lautsprecher einen Abstand von mindestens 0,5 m zu den Seitenwänden haben. Möchten Sie Ihren Lautsprecher an der Rückwand platzieren und ist der Bassanteil dadurch zu dominant, so erhalten Sie im Kapitel Feinabstimmung Informationen zum Einsatz der Schaumstoffeinsätze.

Magnetische Streufelder

Die Lautsprecherchassis erzeugen ein magnetisches Streufeld, das über die Gehäusegrenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (CRT-Fernsehgeräten, Computerbildschirmen, Discs, Audio- und Videobändern, Scheckkarten usw.) und Lautsprecher zu bewahren. Magnetische Streufelder haben keinen Einfluss auf LCD-, OLED- und Plasma-Bildschirme.

3. Anschließen der Lautsprecher

Schalten Sie alle Gerät während des Anschließens ab.

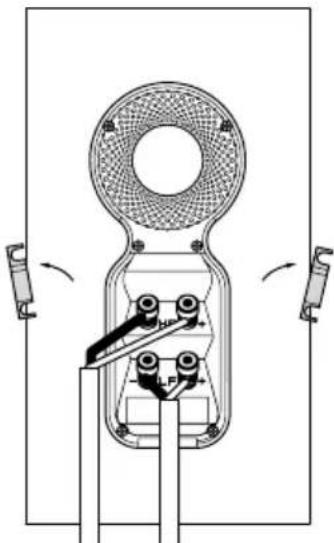

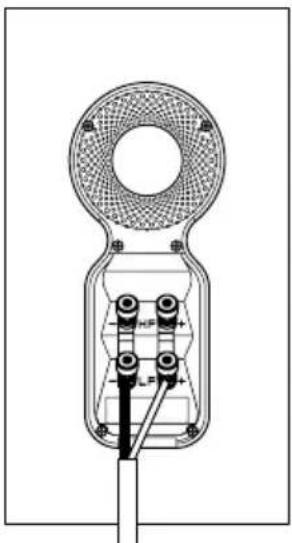

An der Lautsprecherrückseite sind jeweils zwei Anschlussklemmen über Brücken miteinander verbunden. Im konventionellen Betrieb (siehe oben links) bleiben die Brücken (wie bei der Lieferung) in ihrer Position und nur ein Anschlussklemmenpaar wird an den Verstärker angeschlossen. Sollen die Lautsprecher im Bi-Wiring-Verfahren betrieben werden (siehe oben rechts), müssen zunächst die Brücken entfernt werden. Hierbei werden alle vier Anschlussklemmen mit dem Verstärker verbunden. Bi-Wiring kann die Detailtreue im Tieftonbereich verbessern.

Stellen Sie sicher, dass die positiven (roten und mit + gekennzeichneten) Anschlussklemmen am Lautsprecher mit dem positiven Ausgang am Verstärker und die negativen (schwarzen und mit - gekennzeichneten) Anschlussklemmen mit dem negativen Ausgang am Verstärker verbunden werden. Ein nicht korrektes Anschließen der Kabel kann zu einer Verschlechterung des Klangbildes und zu Bassverlusten führen.

Lassen Sie sich bei der Auswahl der Lautsprecherkabel von Ihrem autorisierten Fachhändler beraten.

1. Feinabstimmung


Vergewissern Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

Ein größerer Abstand zwischen Lautsprechern und Wänden führt zu einer Reduzierung des Bassniveaus. Der Raum hinter den Lautsprechern schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die Lautsprecher näher an die Wände gestellt werden. Möchten Sie das Bassniveau reduzieren, ohne den Abstand zwischen Lautsprechern und Wand zu vergrößern, setzen Sie die Schaumstoffeinsätze in die Bassreflexöffnungen ein (siehe oben).

Steht das Bassniveau nicht im Einklang mit der Frequenz, so ist dies auf starke Resonanzen im Raum zurückzuführen. Selbst kleinste Änderungen bei der Lautsprecherpositionierung bzw. in der Hörposition können, besonders bei tiefen Frequenzen, eine erhebliche Wirkung auf die wahrgenommene Klangqualität haben. Versuchen Sie also, Ihre Hörposition zu verändern oder Ihre Lautsprecher an eine andere Wand zu stellen.

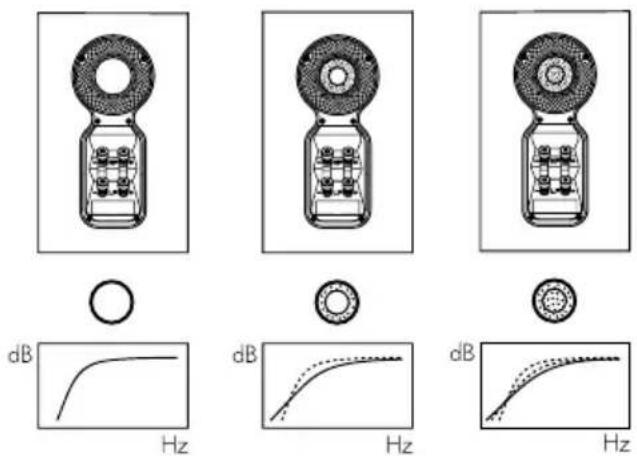

Haben Sie diese Möglichkeiten nicht, so können Sie auch die beiliegenden Schaumstoffeinsätze nutzen. Sie bestehen aus zwei Teilen, so dass Sie entweder nur den Teil des Einsatzes mit dem größeren Durchmesser oder aber beide Teile zusammen nutzen können. Bei Nutzung des kompletten Schaumstoffeinsatzes ist die Reduzierung des Bassniveaus größer als wenn Sie nur den Teil des Einsatzes mit dem größeren Durchmesser verwenden.

Achten Sie bei Einsatz der Lautsprecherständer darauf, dass diese fest auf dem Boden stehen. Verwenden Sie durch den Boden durchgehende Spikes und passen diese so an, dass alle Unebenheiten des Bodens ausgeglichen werden. Nutzen Sie unsere STAV24 S2-Lautsprecherständer, so empfehlen wir, dass Sie diese zur Optimierung der Standfestigkeit und der Audio-Performance maximal befüllen. Verwenden Sie dazu geeignetes Material wie beispielsweise getrockneten Sand.

1. Einlaufphase 6. Pflege

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Lautsprechers. Wurde er in einer kühlen Umgebung gelagert, so wird es einige Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Lautsprecher benötigt, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager- und Einsatzbedingungen. Grundsätzlich kann man sagen, dass es eine Woche dauert, bis sich die Lautsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprühen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Testen Sie zuerst an einer kleinen, unauffälligen Stelle, da einige Reinigungsprodukte manche Oberflächen beschädigen können. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produkte. Kleine Punkte auf der lackierten Oberfläche können mit einer verdünnten, parfümfreien Seifenlösung entfernt werden. Streifen können mit einem Glasreiniger oder durch vorsichtiges Abwischen mit einem trockenen Mikrofasertuch beseitigt werden. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.
