606 S2 - Cassa acustica BOWERS & WILKINS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cassa da scaffale
Marchio	Bowers & Wilkins
Modello	606 S2
Dimensioni (A x L x P)	34 cm x 20 cm x 30 cm
Peso	6,5 kg
Impedenza nominale	8 ohm
Potenza ammissibile (RMS)	30 – 120 W
Sensibilità	88 dB (2,83 V, 1 m)
Risposta in frequenza	52 Hz – 28 kHz
Funzioni principali	Altoparlante a due vie, tweeter a cupola in carbonio, cono Continuum, condotto Flowport
Connessioni	Morsetti doppi (bi-wiring possibile)
Contenuto della confezione	2 tappi in schiuma, 8 piedini in gomma autoadesivi
Installazione	Su supporto dedicato STAV24 S2 o ripiano stabile; tweeter all'altezza dell'orecchio
Posizionamento consigliato	Distanza tra i diffusori 1,5 a 3 m; distanti almeno 0,5 m dalle pareti
Rodaggio	Circa un weekend (temperatura) + 15 ore di utilizzo normale
Manutenzione e pulizia	Spolverare, acqua saponata diluita o detergente per vetri su un panno in microfibra
Precauzioni d'uso	Non toccare gli altoparlanti; evitare prodotti abrasivi, acidi, ammoniacali
Ricambi e riparabilità	Contattare un rivenditore autorizzato per ricambi e riparazioni
Informazioni generali	Conforme a RoHS, REACH, WEEE; magneti potenti – tenere lontano da dispositivi sensibili

Domande frequenti - 606 S2 BOWERS & WILKINS

Come installare il diffusore 606 S2 su un supporto?

Utilizzare il supporto dedicato STAV24 S2. Posizionare il diffusore in modo che il tweeter sia all'altezza dell'orecchio. I piedini in gomma forniti possono essere incollati sotto il diffusore se posizionato su uno scaffale.

Qual è la distanza ideale tra i diffusori e le pareti?

Raccomandiamo una distanza di almeno 0,5 m dalla parete posteriore e dalle pareti laterali per evitare un'amplificazione artificiale dei bassi.

Si può bi-wire il diffusore 606 S2?

Sì, il diffusore dispone di due coppie di morsetti. Per il bi-wiring, rimuovere i ponticelli metallici che collegano le coppie e collegare ciascuna coppia indipendentemente all'amplificatore.

Come ridurre un eccesso di bassi?

Inserire i tappi in schiuma forniti nei condotti di sfiato. È possibile utilizzare solo la parte esterna o entrambe per una regolazione progressiva.

Qual è il periodo di rodaggio del diffusore?

Contare circa un weekend per stabilizzare la temperatura, poi 15 ore di utilizzo normale affinché le sospensioni raggiungano le prestazioni ottimali.

Come pulire il diffusore 606 S2?

Spolverare la cassa. Per le macchie, utilizzare un panno in microfibra leggermente umido con acqua saponata diluita o un detergente per vetri. Evitare qualsiasi contatto con gli altoparlanti.

Quali cavi utilizzare per il collegamento?

Consultare il proprio rivenditore per la scelta del cavo. Rispettare assolutamente la polarità (morsetto rosso +, morsetto nero -) per una corretta immagine stereo.

Il diffusore è compatibile con un amplificatore Home Cinema?

Sì, può essere utilizzato come diffusore frontale. Posizionarlo a circa 50 cm da ciascun lato dello schermo per una buona coerenza sonora.

Cosa fare se il diffusore è posizionato vicino a una parete?

Se deve essere addossato a una parete, il livello dei bassi potrebbe aumentare artificialmente. Utilizzare i tappi in schiuma nei condotti per compensare questo effetto.

Dove trovare ricambi per il diffusore?

Rivolgersi a un rivenditore autorizzato Bowers & Wilkins o al servizio clienti del marchio per qualsiasi ricambio o riparazione.

MANUALE UTENTE 606 S2 BOWERS & WILKINS

Benvenuti e grazie per aver scelto un prodotto Bowers

& Wilkins. Il nostro fondatore, John Bowers, era convinto che design attraente, capacità d'innovare e tecnologie all'avanguardia fossero fattori vincenti per la riproduzione audio domestica. Le sue idee sono ancor oggi condivise da noi tutti e fonte d'ispirazione per ogni nuovo prodotto che realizziamo.

Questo modello è un diffusore di alte prestazioni che merita di essere installato in maniera scrupolosa. Vi suggeriamo pertanto di leggere attentamente questo manuale prima di iniziare. Continua a pagina 30 →

1. Rimozione dall'imballo

	②
	⑧

Contenuto della confezione

Controllare che nella scatola siano presenti:

2 doppi inserti cilindrici in spugna
8 piedini autoadesivi in gomma

Informazioni per l'ambiente

Questo prodotto è realizzato in conformità (e non limitatamente) alle seguenti normative internazionali:

I. la limitazione delle sostanze pericolose (RoHS) negli apparecchi elettrici ed elettronici,
II. la registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (REACH),
III lo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

Fare riferimento alle indicazioni dell'autorità del vostro Paese per il corretto riciclo o smaltimento del prodotto.

Installazione

Questo diffusore è progettato per funzionare sui supporti da pavimento dedicati STAV24 S2, ma può essere collocato anche su mensole a muro, sebbene ciò limiti molto l'ottimizzazione delle prestazioni attraverso un'attenta ricerca della posizione migliore. Nel caso si preferisca questo tipo di installazione, si raccomanda di utilizzare gli inserti in spugna forniti per ottimizzare la risposta alla basse frequenze. A tal proposito si veda la sezione 4.

Regolazione fine più avanti.

In ogni caso è opportuno che il tweeter si trovi approssimativamente in linea con l'orecchio dell'ascoltatore.

Nota: Se si sceglie di posizionarli sopra delle mensole, assicuratevi che siano sufficientemente robuste per sopportarne il peso ed applicate 4 piedini autoadesivi in gomma sotto ciascun diffusore.

1. Posizionamento dei diffusori


Dopo una prima installazione iniziale, è consigliabile effettuare una regolazione fine della posizione dei diffusori che, con ogni probabilità, apporterà ulteriori miglioramenti alla qualità del suono.

Sia in impianti stereo che home theatre, cercare di assicurarsi che l'ambiente nelle immediate vicinanze di ciascun diffusore presenti caratteristiche acustiche il più possibile uguali. Ad esempio, se un diffusore si trova in prossimità di una parete spoglia mentre l'altro si trova vicino ad una tenda, un mobile o un divano, tanto la qualità sonora nel suo insieme, quanto l'immagine stereofonica rischiano di venir compromesse.

Sistemi stereo convenzionali

Inizialmente i diffusori dovrebbero venir collocati ad una distanza tra loro compresa tra 1,5 e 3 m ed agli angoli di un triangolo equilatero il cui vertice inferiore è rappresentato dal punto d'ascolto. I diffusori dovrebbero inoltre trovarsi a circa 0,5 m da ciascuna delle pareti circostanti (vedi figura in alto).

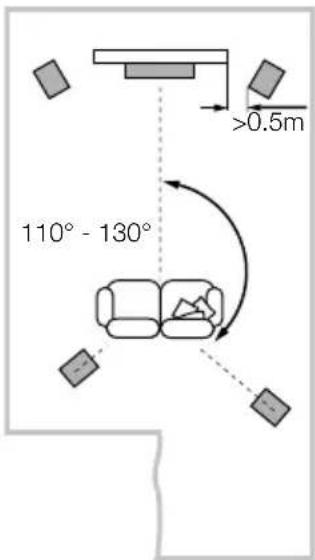

5 canali 7 canali

Se i diffusori vengono utilizzati come canali frontali in un sistema home theatre, essi dovrebbero essere posizionati più vicini tra loro rispetto ad un sistema stereo, in quanto i canali surround tendono ad allargare l'immagine sonora. Una collocazione a circa 0,5 m dai bordi dello schermo video aiuta a mantenere l'immagine sonora in scala con le proporzioni di quanto osservato visivamente. Come negli impianti stereo, anche in questo caso i diffusori dovrebbero trovarsi idealmente ad almeno 0,5 m sia dalla parte di fondo, sia da quella laterale. Qualora si preferisse mantenere i diffusori a ridosso della parete di fondo ed in tale posizione la gamma bassa risultasse eccessivamente enfatizzata, si veda la sezione 4. Regolazione fine più avanti dove viene descritto l'impiego degli inserti in spugna.

Campi magnetici dispersi

Gli altoparlanti dei diffusori creano dei campi magnetici che estendono la loro azione oltre i confini fisici dei mobili. Si consiglia pertanto di mantenere ad almeno 0,5 m di distanza ogni oggetto sensibile ai campi magnetici (televisori a tubo catodico, nastri audio e video, carte di credito e simili). Schermi al plasma, LCD o OLED, al contrario, non risentono dei campi magnetici.

1. Collegamenti


Tutti i collegamenti devono essere effettuati con i componenti dell'impianto spenti.

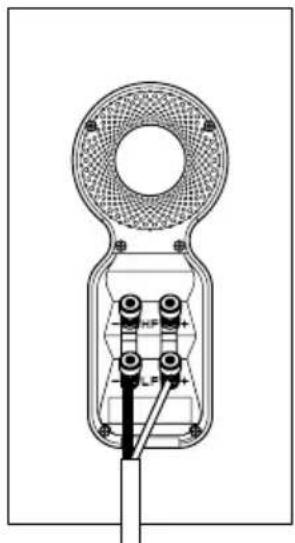

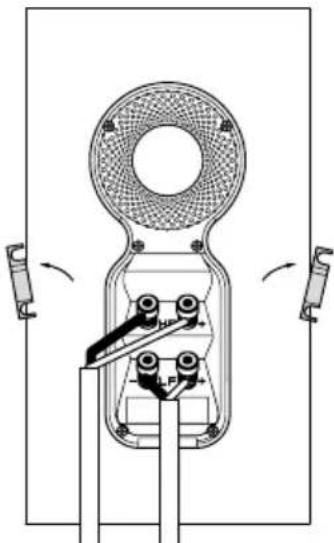

Sul retro di ciascun diffusore vi sono due coppie di morsetti collegate tra loro tramite ponticelli metallici. Per connessioni tramite un unico cavo, lasciare i ponticelli in posizione (vedi figura in alto a sinistra) e collegare solo una coppia di morsetti alle uscite dell'amplificatore. Per collegamenti in bi-wiring tramite due cavi (vedi figura in alto a destra), è necessario rimuovere i ponticelli e collegare ciascuna coppia di morsetti indipendentemente all'amplificatore con uno dei due cavi. Con questo tipo di connessione viene di solito migliorata l'immagine e la risoluzione dei dettagli.

Assicurarsi che i terminali positivi del diffusore (indicati con + e di colore rosso) siano collegati al terminale di uscita positivo dell'amplificatore, ed i terminali negativi (indicati con - e di colore nero) a quello negativo. Un collegamento errato non crea danni, ma darà origine ad una scadente immagine sonora e ad un'insufficiente gamma bassa.

Chiedere consiglio al vostro rivenditore sulla scelta dei cavi per i diffusori.

1. Regolazione fine


Prima procedere con la regolazione fine, assicuratevi che tutti i collegamenti dell'impianto siano corretti e stabili.

Allontanando i diffusori dalle pareti generalmente si riduce il livello dei bassi. Un maggior spazio dietro ad essi incrementa poi la sensazione di profondità della scena acustica. Al contrario avvicinando i diffusori alle pareti la gamma bassa viene rinforzata. Se si desidera ridurre i bassi senza allontanare ulteriormente i diffusori dalle pareti, inserire nei condotti d'accordo sul retro gli inserti in spugna completi o, per un effetto meno marcato, i soli anelli esterni (vedi figura in alto).

Se il basso appare irregolare, ciò è generalmente dovuto alle caratteristiche acustiche dell'ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d'ascolto possono essere determinanti, in special modo alle basse frequenze. Provare, se possibile, a cambiare la posizione d'ascolto oppure a collocare i diffusori a ridosso di una parete diversa.

Se non esistono alternative al loro posizionamento, è possibile ottimizzare la resa alle basse frequenze tramite gli inserti in spugna forniti. Tali inserti sono composti da due parti e consentono un certo grado di regolazione: si possono infatti usare completi, oppure solo l'anello esterno. In quest'ultimo caso l'effetto di attenuazione della gamma bassa sarà meno marcato.

Se si impiegano supporti da pavimento, assicurarsi che risultino perfettamente stabili. Utilizzare quando possibile i piedini a punta, ad esempio in presenza di tappeti, regolandoli per compensare eventuali irregolarità del pavimento. Se si utilizzano i supporti dedicati STAV24 S2, si raccomanda di aumentarne la massa per ottenere la miglior combinazione tra stabilità e prestazioni. Per fare questo è consigliabile riempire ciascun supporto con sabbia perfettamente asciutta, ad esempio, essiccata in forno.

1. Rodaggio 6. Manutenzione

Le prestazioni dei diffusori possono variare leggermente durante il periodo iniziale di ascolto. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di un certo intervallo di tempo per recuperare le loro proprietà meccaniche. Anche le sospensioni esterne tenderanno ad allentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da come viene utilizzato. Indicativamente può trascorrere fino ad una settimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio affinché le parti meccaniche raggiungano le caratteristiche ottimali definite in fase di progetto.

I mobili dei diffusori normalmente necessitano solo di essere spolverati. Se si desidera utilizzare un prodotto spray per la loro pulizia, applicarlo sul panno, non direttamente sul mobile. Si consiglia altresì di provarlo prima su una piccola area non in vista, dal momento che alcuni detergenti troppo aggressivi potrebbero danneggiare la finitura. Non impiegare prodotti abrasivi o contenenti acidi, alcali o agenti anti-batterici. Eventuali macchie sulle superfici verniciate possono essere eliminate con una soluzione diluita a base di sapone priva di profumazione. Togliere ogni altro segno utilizzando un prodotto per vetri ed asciugando delicatamente con un panno in microfibra. Non utilizzare alcun detergente sugli altoparlanti ed evitare anche di toccarli per non danneggiarli.
