Terméktípus	Könyvespolc hangszóró
Márka	Bowers & Wilkins
Modell	606 S2
Méretek (M x Sz x Mé)	34 cm x 20 cm x 30 cm
Súly	6,5 kg
Névleges impedancia	8 ohm
Megengedett teljesítmény (RMS)	30 - 120 W
Érzékenység	88 dB (2,83 V, 1 m)
Frekvenciaátvitel	52 Hz - 28 kHz
Fő funkciók	Kétutas hangszóró, szén-dóm magassugárzó, Continuum kúp, Flowport nyílás
Csatlakozók	Kettős csatlakozók (bi-wire lehetséges)
A doboz tartalma	2 hab dugó, 8 öntapadó gumi láb
Telepítés	Dedikált STAV24 S2 állványsupporton vagy stabil polcon; magassugárzó fülmagasságban
Ajánlott elhelyezés	Hangszórók közötti távolság 1,5 - 3 m; falaktól legalább 0,5 m távolságra
Bejáratás	Körülbelül egy hétvége (hőmérséklet) + 15 óra normál használat
Karbantartás és tisztítás	Portalanítás, hígított szappanos víz vagy ablak tisztító mikroszálas kendővel
Használati óvintézkedések	Ne érintse a hangszórókat; kerülje a csiszoló, savas, ammóniás termékeket
Pótalkatrészek és javíthatóság	Vegye fel a kapcsolatot egy hivatalos forgalmazóval az alkatrészek és javítás céljából
Általános információk	RoHS, REACH, WEEE szabványoknak megfelelő; erős mágnesek - tartsa távol érzékeny eszközöktől

Gyakran ismételt kérdések - 606 S2 BOWERS & WILKINS

Hogyan telepítsem a 606 S2 hangszórót egy állványra?

Használja a dedikált STAV24 S2 tartót. Helyezze a hangszórót úgy, hogy a magassugárzó fülmagasságban legyen. A mellékelt gumi lábak a hangszóró alá ragaszthatók, ha polcra helyezi.

Mi az ideális távolság a hangszórók és a falak között?

Javasoljuk, hogy a hangszórók legalább 0,5 m távolságra legyenek a hátsó fal és az oldalfalak, hogy elkerüljük a mély hangok mesterséges erősítését.

Lehet bi-wire-elni a 606 S2 hangszórót?

Igen, a hangszóró rendelkezik két pár csatlakozóval. A bi-wire-hez távolítsa el a párokat összekötő fém hidakat, és csatlakoztassa minden párt külön az erősítőhöz.

Hogyan csökkenthető a túlzott mély hang?

Helyezze be a mellékelt hab dugókat a nyomáskiegyenlítő nyílásokba. Használhatja csak a külső részt vagy mind a kettőt a fokozatos beállításhoz.

Mi a hangszóró bejáratási ideje?

Számoljon körülbelül egy hétvégével a hőmérséklet stabilizálódásához, majd 15 óra normál használat a felfüggesztések optimális teljesítményének eléréséhez.

Hogyan tisztítsam a 606 S2 hangszórót?

Porolja le a házat. Foltok esetén használjon enyhén nedves mikroszálas kendőt hígított szappanos vízzel vagy ablak tisztítóval. Kerülje a hangszórókkal való érintkezést.

Milyen kábeleket használjak a csatlakoztatáshoz?

Konzultáljon a kereskedővel a kábel kiválasztásához. Feltétlenül tartsa be a polaritást (piros csatlakozó +, fekete csatlakozó -) a helyes sztereó kép érdekében.

Kompatibilis a hangszóró egy házimozi erősítővel?

Igen, használható elülső hangszóróként. Helyezze körülbelül 50 cm távolságra a képernyő mindkét oldalán a jó hangkoherencia érdekében.

Mi a teendő, ha a hangszóró fal közelében van?

Ha a hangszóró a falhoz közel kell legyen, a mély hangok szintje mesterségesen megnőhet. Használja a hab dugókat a nyílásokban ennek a hatásnak a kompenzálására.

Hol találok pótalkatrészeket a hangszóróhoz?

Forduljon egy hivatalos Bowers & Wilkins kereskedőhöz vagy a márka ügyfélszolgálatához bármilyen alkatrész vagy javítás esetén.

HASZNÁLATI ÚTMUTATÓ 606 S2 BOWERS & WILKINS

Köszönjük, hogy a Bowers & Wilkins-t választotta. Amikor John Bowers megalapította a társaságot, célja az volt, hogy az ötletes dizájn, innovatív megoldások és fejlett technológia révén tökéletesítse az otthoni hangzásvilág élményét. Ez az elképzelés mai napig a vállalat mozgatórugója, amely minden termékünk tervezését meghatározza.

Ennek a kiváló minőségű terméknek a beüzemeléséhez odafigyelés szükségeltetik, ezért javasoljuk, hogy szánjon egy kis időt ennek az útmutatónak az elolvasására. Folytatódik a 55. oldalon →

Ellenőrizze a dobozba csomagolt tartozékokat:

2 Habszivacs dugó
8 Öntapadós gumi alátét

Környezetvédelmi információk

A termék megfelel a nemzetközi előírásoknak, ideértve, de nem kizárólagosan a veszélyes anyagok elektromos és elektronikus berendezésekben történő használatának korlátozását előíró

i. RoHS irányelvet (Restriction of Hazardous Substances), a vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról szóló
ii. REACH irányelvet (Registration, Evaluation, Authorisation and restriction of CHemicals, valamint az elektromos és elektronikus berendezések hulladékairól szóló
iii. WEEE előírást (Waste Electrical and Electronic Equipment).

A termék megfelelő leselejtezéséről vagy újrahasznosításáról további információkat a helyi hulladékkezelőtől vagy hatóságtól kérhet.

A hangsugárzó üzembe helyezése

A hangsugárzókat érdemes a saját dedikált állványukra (STAV24 S2) helyezni, de elhelyezheti azokat a polcon is. Ebben az esetben azonban kevesebb lehetőség adódik a hangsugárzó optimális beállításra. Ha a polcra helyezi a dobozokat, akkor javasoljuk a mellékelt szivacsdugók használatát, hogy optimalizálja a hangzást (lásd 4. fejezet: Finomhangolás)

Mindkét esetben a dobozok magassugárzója legyen egy vonalban a hallgatási pozícióban lévő hallgató fülmagasságával.

Megjegyzés: Ha polcra helyezí a hangsugárzókat, győződjön meg arról, hogy az elbírja a hangsugárzó súlyát. Ragassza a mellékelt 4 db öntapadós gumilábat oldalanként a hangsugárzó aljára.

1. Pozicionálás


A hangsugárzó pozicionálása

A hangsugárzó felállítását követően tudja a pontos pozicionálást elvégezni, a legjobb hangminőség elérése érdekében.

Mind házimozi, mind sztereó alkalmazás esetén törekedjen arra, hogy az egyes hangsugárzók körül az akusztikai környezet lehetőleg egyforma legyen. Például, ha az egyik hangsugárzó közvetlenül üres, csupasz fal mellett áll, míg a másik bútorok vagy függönyök mellett, a hangminőség illetve a sztereó kép zavaros lehet.

Hagyományos sztereó rendszerek

Alapesetben a hangsugárzókat egymástól 1,5-3 méter távolságra helyezze el, melyek a hallgatási pozícióval egy egyenlő szárú háromszöget zárjanak be. A hangsugárzókat a hátsó és az oldalfalaktól megközelítőleg 0,5 méter távolságra kell elhelyezni (fenti kép).

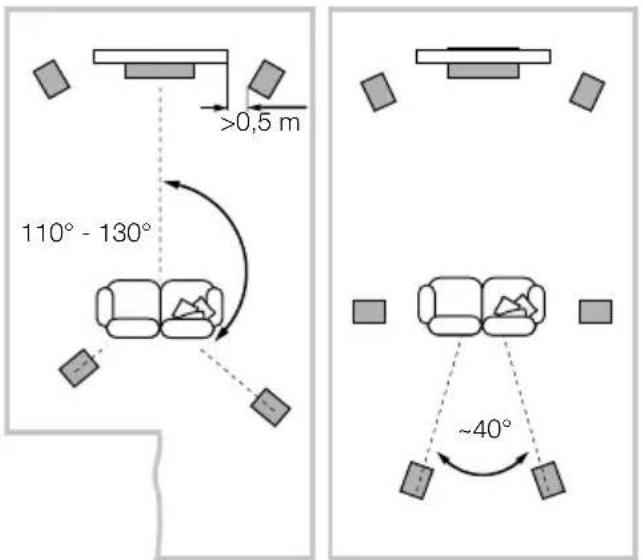

5 Csatorna 7 Csatorna

Házimozi rendszerek

Ha a hangdobozokat egy házimozi rendszer első sugárzóiként használjuk, rakjuk egymáshoz közelebb őket, mint a hagyományos kétcsatornás alkalmazásnál. Ez azért szükséges, mert a hátsó csatornák kellőképpen kiszélesítik a hangképet. A hangdobozokat a képernyő oldalaihoz képest 0.5 méteres távolságra helyezzük el, ezáltal is elősegítve a hangkép jobb fókuszáltságát a képernyőn történő eseményekre. Ahogy egy hagyományos sztereó elhelyezésnél, itt is ügyeljünk arra, hogy a hangdobozok távolsága az oldalfalaktól legalább 0,5 méter legyen. Ha a hangsugárzók a helyükre kerültek, előfordulhat, hogy a közeli hát és oldalfalak felerősítik a mélyhangokat. Olvassa el a Finomhangolás fejezetet, hogy megismerje a szivacsdugók használatát.

Szórt mágneses tér

A hangsugárzóba épített hangszórók által keltett mágneses tér túlnyúlhat a hangdoboz oldalfalain is. Javasoljuk, hogy a mágneses térre érzékeny eszközöket (képcsöves televíziók és monitorok, audio és video kazetták, bankkártyák stb.) legalább 0,5 méter távolságra helyezze a hangsugárzóktól. Az LCD, OLED és plazma képmegjelenítőkre a mágneses tér nincs hatással.

1. Csatlakoztatások


Minden csatlakoztatást a készülékek kikapcsolt állapotában végezzen.

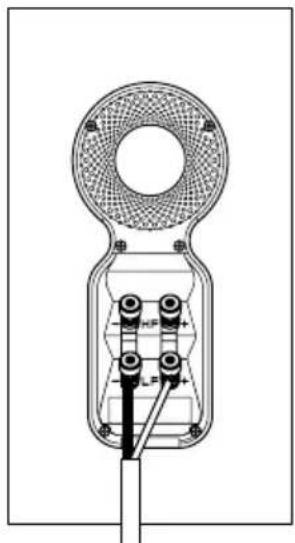

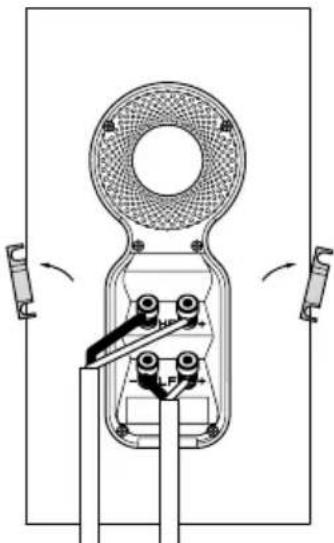

Két pár terminál található a hangsugárzón, ezáltal kettős kábelezésre is alkalmas. Hagyományos bekötésnél (fent balra) a csatlakozókat összekötő lemezeket a helyükön maradnak (gyári állapot) és egy pár aljzat csatlakozik az erősítőhöz. Kettős kábelezés esetén (fent jobbra) az összekötőlemezeket el kell távolítani és a terminálokat páronként kell függetlenül az erősítőhöz csatlakoztatni. A kettős kábelezés jobb felbontást és jobb alacsony frekvenciás hangzást biztosít.

Bizonyosodjon meg arról, hogy a hangsugárzó pozitív terminálja (+ jellel jelölt és piros színű) az erősítő pozitív kimenetéhez csatlakozik, valamint a hangsugárzó negatív terminálja (- jellel jelölt és fekete színű) az erősítő negatív pontjához csatlakozik. Fordított csatlakozás esetén a hangkép zavaros és a mélyhang hiányos lesz. A zörgések elkerülésének érdekében mindig szorosan húzza meg a csatlakozókat.
Hangsugárzó kábel kiválasztásához kérje szakkereskedője segítségét.

1. Finomhangolás


A finomhangolás megkezdése előtt győződjön meg arról, hogy minden csatlakozás megfelelő és biztonságos.

Amennyiben a hangdobozokat a falaktól távolabbra helyezzük el, a mélyhangok hangereje csökkenhet. A hangdoboz mögötti tér a hangkép mélységét növeli. Általánosságban, ha a hangdobozokat a falhoz közel helyezzük a mélyfrekvenciák hangerejének erősödésével számolhatunk. Ha nem tudja vagy szeretné a fal mellől elvenni a hangdobozokat, de szeretné csökkenteni a mélyhangok hangerejét, akkor a szivacsdugót, ha a mélyhangok keménységét csökkentené, akkor használja a mellékelt szivacsgyűrűt (fenti ábra).

Előfordulhat, hogy a mélyfrekvenciás átvitelben egyenetlenséget tapasztal, ezt a meghallgató helyiség különböző sajátrezonanciái okozhatják. Már a hangsugárzó pozíciójának, vagy a hallgatási pont helyzetének legkisebb változtatása is jelentős hatással lehet ezekre a rezonanciákra illetve a kapott hangra. Próbálja változtatni ezeket a pozíciókat, amennyiben nem elégedett az eredménnyel, próbálja a hangsugárzókat áthelyezni egy másik fal mellé. A nagyobb bútorok, illetve ezek helye szintén hatással bír ezekre a rezonanciákra.

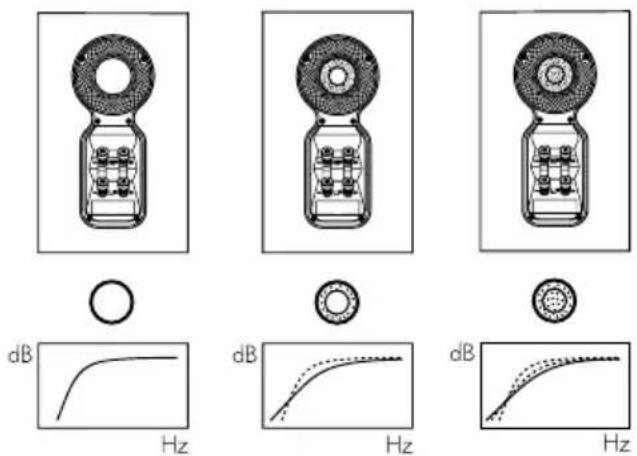

Ha nincs más alternatíva, beállíthatja a mélyfrekvenciás átvitelt a mellékelt kétrészes szivacsdugó segítségével. A dugó két részre szedhető, a külső nagyobb átmérőjű szivacsgyűrűvel finomhangolást végezhet vagy a teljes dugóval izolációt. Csak a külső gyűrű kevesebb mélyhang csillapítást biztosít, mint a teljes dugó.

Ha állványt használ a hangsugárzókhoz, győződjön meg arról, hogy azok stabilan állnak a padlón. Használjon tüskéket ha szükséges és azok magasságának beállításával egyensúlyozza ki az állványt. Ha a mi gyári állványunkat – STAV24 S2 – használja, javasoljuk, hogy növelje meg az állvány tömegét a legjobb hangminőség és stabilitás érdekében. Ezt megteheti úgy, hogy az állvány lábait teljesen teletölti száraz, nem összeragadó homokkal.

1. Bejáratás 6. Ápolás

A hangsugárzók hangminősége a kezdeti használat során jelentősen változik. Amennyiben a hangsugárzót hideg helyen tárolták, a mechanikai alkatrészeknek, illetve a hangszóróban lévő csillapító folyadéknak időre van szüksége, hogy a megfelelő mechanikai jellemzőit visszanyerje. Ez az időszükséglet függ az üzembe helyezést megelőző tárolási feltételektől, és a használat módjától. Általában a hőmérsékleti jellemzők maximum egy hét alatt stabilizálódnak, a mechanikai jellemzők kb. 15 óra átlagos használat után érik el optimális értékeiket.

A termék felülete időnként portalanítást igényel. Amennyiben aeroszolos vagy más tisztítószert kíván erre használni, először óvatosan távolítsa el az előlapot a termékről. A tisztítószert a tisztításra használt ruhára tegye, ne fújja közvetlenül a hangfalra. Először egy kisebb, nem látható területen próbálja ki a tisztítószert, megbizonyosodva, hogy nem okoz sérülést. Kerülje a súrolószerek, bármilyen savas vagy lúgos, illetve antibakteriális hatóanyagok használatát. Ne használjon semmilyen tisztítószert a hangszórók tisztításához. Az előlap tisztítása textilkefével történjen, miután eltávolította a dobozról a rácsot. Igyekezzen elkerülni a mozgó alkatrészek, különösen a magas hangszórók megérintését, mert az kárt okozhat.
