Typ produktu	Podlahový reproduktor (2,5cestný)
Rozměry (V x Š x H)	1005 x 200 x 300 mm (s mřížkou)
Hmotnost	23,2 kg každý
Sestava měničů	1x 25mm odpojený Carbon Dome výškový reproduktor, 2x 165mm Continuum kuželový bas/střed
Frekvenční rozsah	48 Hz – 28 kHz (±3 dB)
Citlivost	88,5 dB (2,83 V, 1 m)
Impedance	8 Ω (minimum 3,1 Ω)
Doporučený výkon zesilovače	30 W – 200 W
Kmitočet výhybky	4 kHz
Typ portu	Zadní Flowport
Mřížka	Magnetická, odnímatelná
Dostupné povrchové úpravy	Mokka, saténová bílá, černá
Výkonová zatížitelnost (trvalá)	120 W (nezatížený program)
Maximální doporučená impedance kabelu	0,1 Ω
Pokyny pro čištění	Otřete měkkým suchým hadříkem. Nepoužívejte rozpouštědla ani abrazivní čističe. Pro čištění opatrně sejměte mřížku.
Bezpečnostní opatření	Umístěte na stabilní rovný povrch. Nevystavujte vlhkosti ani extrémním teplotám. Chraňte před přímým slunečním zářením.
Náhradní díly / Opravitelnost	Měniče, výhybky a reproduktorové svorky jsou k dispozici v autorizovaných servisních střediscích. Sestava mřížky je vyměnitelná.
Záruka	5 let (omezená, v závislosti na regionu)
Rok uvedení	2021

Často kladené otázky - 603 S2 BOWERS & WILKINS

Jaká je doporučená vzdálenost umístění od zadní stěny?

Pro optimální basovou rovnováhu umístěte 603 S2 alespoň 30 cm od zadní stěny. Experimentujte posouváním reproduktoru blíže nebo dále pro doladění basové odezvy.

Je pro reproduktory 603 S2 potřeba období zaběhnutí?

Ano, měniče a výhybky těží z období zaběhnutí asi 50-100 hodin běžného poslechu. Zvuk se časem vyhladí a otevře.

Mohu použít bi-wiring nebo bi-amping u 603 S2?

Ano, 603 S2 má reproduktorové svorky umožňující bi-wiring. Můžete bi-wire připojením samostatných kabelů k HF a LF svorkám, nebo bi-amp pomocí dvou kanálů zesilovače. Nejdříve odstraňte propojovací plíšky.

Jaký výkon zesilovače je doporučen pro 603 S2?

Bowers & Wilkins doporučuje zesilovače mezi 30 W a 200 W na kanál. Reproduktory jsou středně citlivé (88,5 dB), takže dobře fungují s většinou kvalitních integrovaných zesilovačů a receiverů.

Jak mám čistit ozvučnice reproduktorů 603 S2?

Použijte měkký suchý mikrovláknový hadřík k jemnému oprášení ozvučnice. Na odolné skvrny hadřík lehce navlhčete vodou (ne mokrý). Nikdy nepoužívejte alkohol, čpavek ani abrazivní čističe. Mřížku lze sejmout a vyčistit válečkem na vlákna nebo jemným vysavačem.

Jaká je záruční doba pro 603 S2?

Standardní záruka je 5 let od data nákupu, ale může se lišit podle regionu. Kryje výrobní vady. Uschovejte účtenku a v případě potřeby produkt zaregistrujte online.

Lze 603 S2 použít jako středový reproduktor?

Ne, 603 S2 je podlahový reproduktor určený pro stereo nebo vícekanálové použití jako přední levý/pravý. Pro středový kanál zvažte dedikovaný B&W HTM72 S2 nebo podobný.

Jsou mřížky reproduktorů odnímatelné?

Ano, magnetické mřížky lze snadno sejmout pro otevřenější zvuk a odhalení měničů. Lze je bezpečně nasadit zpět.

Jaký typ reproduktorového kabelu mám použít?

Použijte vysoce kvalitní stočený reproduktorový kabel s průřezem alespoň 2,5 mm² (14 AWG) pro délky do 10 m. Udržujte impedanci kabelu pod 0,1 Ω pro nejlepší výkon.

Jak utáhnout reproduktorové svorky?

Svorky přijímají banánky, vidličky nebo holý vodič. Rukou pevně utáhněte krytky – nepoužívejte nářadí. Zajistěte čisté spojení bez odstávajících vláken.

NÁVOD K OBSLUZE 603 S2 BOWERS & WILKINS

Vítejte u Bowers & Wilkins. Děkujeme Vám, že jste si zvolili značku Bowers & Wilkins. Když John Bowers zakládal naší firmu, věřil, že nápadité provedení, novátorský přístup a pokročilé technologie jsou klíčem otevírajícím dveře kvalitní reprodukci. Touto filozoflí se dodnes inspirujeme, kdykoli tvoříme nový produkt.

Pro docílení co nejlepšího přednesu těchto reprosoustav je velmi důležitá jejich správná instalace. Dříve nežli začnete, věnujte prosím trochu času přečtení tohoto manuálu. Pokračujte na stranu 59 →

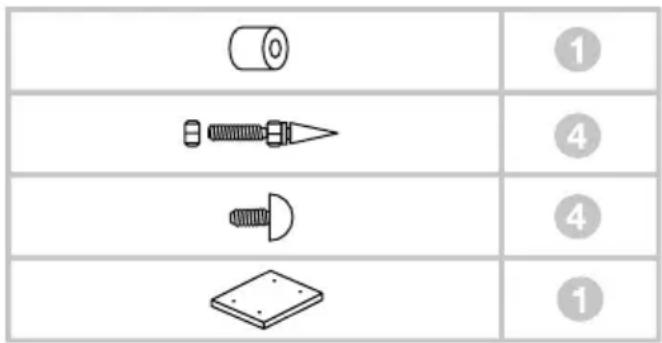

Zkontrolujte, zda balení obsahuje:

1 Pěnovou záslepku
1 Balíček příslušenství obsahující:
4 Hroty se závitem M4
4 Pryžové nožičky
4 Pojistné matice M4 (pro 10mm klíč)
1 Podstavec
1 Balíček příslušenství obsahující:
1 Imbusový klíč
4 Šrouby M6 x 35mm
4 Ploché podložky
4 Pružné podložky

	1
	4
	4
	4

Informace k životnímu prostředí

Tento produkt je konstruován s ohledem na nejen tyto mezinárodní předpisy:

i. RoHS (Restriction of Hazardous Substances) jenž se týká omezení nebezpečných látek v elektrických a elektronických zařízeních
ii REACH (Registration, Evaluation, Authorisation and restriction of CHemicals), jenž se týká registrace, evaluace, autorizace a restrikce chemických látek
iii WEEE (Waste Electrical and Electronic Equipment), jenž se týká likvidací elektrického a elektronického zařízení.

Více informací o tom, jak správně recyklovat nebo likvidovat tento výrobek, získáte od příslušného orgánu, který se zabývá likvidací odpadu.

1. Umístění

Umístění reprosoustav

Tyto reprosoustavy jsou určeny pro umístění přímo na podlahu. Je přitom velmi důležité, aby na zemi stály pevně. Je-li to tedy možné, použijte vždy dodávané hroty. Stabilitu reprosoustav lze navíc vylepšit použitím dodávané základny.

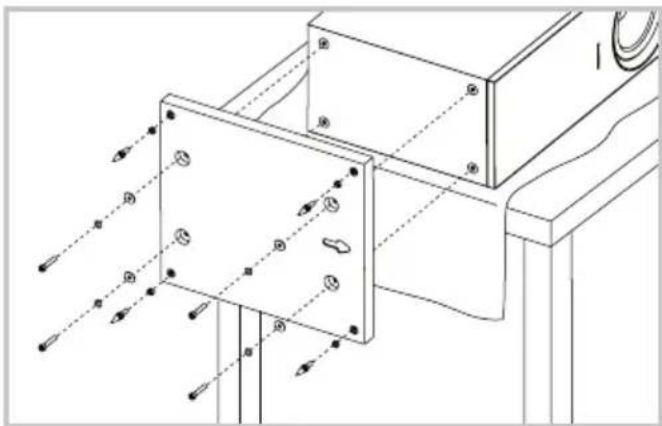

Základnu můžete připevnit během procesu vybalování. Jako návod vám mohou posloužit obrázky na horní straně kartonu. Alternativně můžete základnu montovat až ve fázi, kdy je reprosoustava zcela vybalena. Při tomto způsobu montáže použijte nějakou podpěru (například stůl), kterou pokryjte měkkou látkou. Reprosoustavu pak na podpěru položte tak, aby její spodní část přečnívala. Poté přiložte na spodní stranu základnu tak, aby šipka směřovala dopředu. Základnu připevněte pomocí dodávaných šroubů a podložek. Mezi hlavu šroubu a plochou podložku vložte podložku pružnou. Šrouby pak dotáhněte dodávaným imbusovým klíčem.

Hroty jsou navrženy tak, aby pronikly případným kobercem až k pevnému povrchu podlahy. Nejprve na hroty směrem ke špičce našroubujte až na doraz pojistné matice. Pak hroty zcela zašroubujte do otvorů ve spodní části ozvučnice. Pokud se reprosoustava koléba, povyšroubujte vždy ten z hrotů který nedosedá na povrch podlahy, dokud reprosoustava nebude stát pevně. Nakonec dotáhněte pojistné matice směrem k ozvučnici. Tuto operaci je nelépe provádět tehdy, stojí-li již reprosoustava na místě, kde má být instalována.

Není-li použit koberec a máte obavu z poškození povrchu podlahy, použijte mezi podlahu a hroty nějaké kovové podložky, nebo místo hrotů použijte dodávané pryžové nožičky. Každou nožičku pak zašroubujte do stejného otvoru v základně reprosoustavy, kam byste jinak montovali hrot.

Doladění pozice reprosoustav podle následujících základních pravidel obvykle pomůže docílit ještě lepší reprodukce.

At' již se jedná o stereo či domácí kino, snažte se vždy, aby všechny reprosoustavy měly stejné akustické podmínky. Je-li například jedna reprosoustava umístěna blíže k holé zdi, zatímco druhá je blíže čalouněnému nábytku či závěsu, dojde pravděpodobně ke špatnému stereofonnímu zobrazení.

Klasické Stereo

Pro začátek zkuste reprosoustavy umístit 1,5m až 3m od sebe tak, aby tvořily s místem poslechu rovnostranný trojúhelník. Reprosoustavy by se přitom měly nacházet zhruba 0,5m od stěny která je za nimi a minimálně 0,5m od bočních zdí (viz. obrázek nahoře).

5 kanálů 7 kanálů

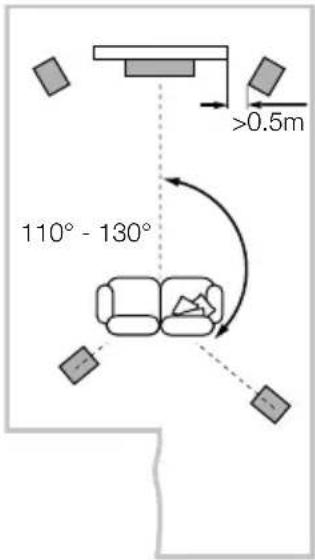

Mají-li být reprosoustavy použity pro přední kanály domácího kina, lze je instalovat v sevřenějším úhlu než u dvoukanálového audia, protože prostorovost reprodukce rozšíři surroundové kanály. Umístěte reprosoustavy zhruba do vzdálenosti 0,5m od stran zobrazovače, aby šíre zvuku dobře korespondovala s rozměrem obrazu. Stejně jako při stereofonní aplikaci, je i v tomto případě ideální, pokud se reprosoustavy nacházejí zhruba 0,5m od stěny za nimi a zhruba 0,5m od bočních zdí. Pokud potřebujete reprosoustavy instalovat blíže stěně, která je za nimi, což může způsobit zdůraznění basů, přečtěte si kapitolu Finální doladění, kde je popisováno použití pěnových zátek do basreflexu.

Rozptyl magnetického pole

Jednotlivé reproduktory produkují stálé magnetické pole, které přesahuje rozměr reprosoustavy. Doporučujeme tedy umistovat předměty citlivé na magnetizmus (CRT televizory a počitačové monitory s klasickou obrazovkou, počitačové diskety, audio a video kazety atd.) do vzdálenosti více než 0.5m od reprosoustavy, aby se zabránilo jejich poškození magnetickým polem. LCD, OLED a plazmové zobrazovače nejsou na toto vyzařování citlivé.

1. Připojení

Veškerá zapojení provádějte pouze tehdy, jsou-li všechna zařízení v systému vypnuta.

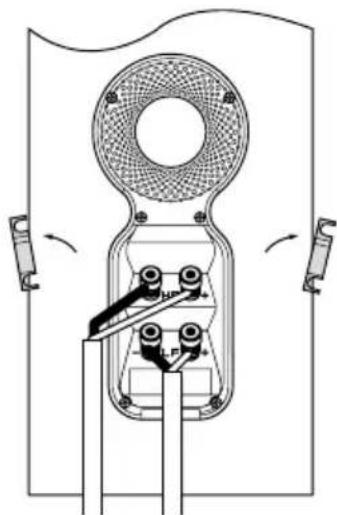

Na zadní straně reprosoustavy jsou dva páry terminálů, spojené propojkami. Při klasickém způsobu zapojení (viz vlevo nahoře), nechte propojky na svém místě (tak jak jsou při rozbalení reprosoustav) a pouze jeden z párů připojte kabelem k terminálům zesilovače. Pro bi-wire zapojení nebo bi-amp (obrázek vpravo nahoře) je třeba propojky terminálů odstranit a každý pár terminálů připojit k zesilovači samostatně. Zapojení bi-wire napomáhá lepší reprodukci slabých detailů.

Dbejte, aby kladný kontakt reprosoustavy (označený červeně a znaménkem +) byl připojen ke kladnému kontaktu zesilovače a záporný kontakt (označený černě a znaménkem-) k zápornému. Nesprávné zapojení může mít za následek špatný stereofonní obraz a úbytek basů.

Ohledně vhodného kabelu se prosím obratte na svého prodejce.

1. Finální doladění


Před konečným doladováním znovu zkontrolujte, zda je veškeré zapojení provedeno správně a pevně.

Posunutím reprosoustav od zdí můžete redukovat celkovou úroveň basů. Prostor za reprosoustavami také pomáhá správnému podání hloubky zvukového obrazu. Obráceně, posunete-li reprosoustavy blíže ke zdi, zvýšíte úroveň basů. Pro redukci úrovně basů bez posunování reprosoustav od zdi, můžete použít pěnové zátky do basreflexových otvorů (viz obrázek nahoře).

Nepříjemné zdůraznění basů může být také způsobeno rezonančními mody místnosti. V takovém případě zkuste měnit pozici obou reprosoustav, můžete vyzkoušet i jejich umístění podél jiné stěny či změnit místo poslechu. Vliv může mít také přemístění větších kusů nábytku.

Není-li možná jiná alternativa, můžete reprodukci basů doladit použitím dodávaných pěnových zátek do basreflexového otvoru. Zátka je rozdělena na dvě části a umožňuje postupné zatlumení basreflexu. Použitím pouze vnějšího kroužku docílite menšího potlačení basů, než při použití celé zátky.

1. Rozehrávání reprosoustav 6. Údržba

Zvuk reprosoustav se během určité doby používání mírně mění. Zvláště pokud byly reprosoustavy skladovány v chladném prostředí, nabývají tlumící závěsy a některé materiály v reproduktorech své správné mechanické vlastnosti teprve během provozu. Během prvních hodin provozu se jednotlivé části reproduktoru navzájem ideálně přizpůsobují. Délka tohoto procesu, během kterého reprosoustava postupně zvukově „vyzrává“ je velmi závislá na způsobu předchozího skladování a způsobu používání. Bývá pravidlem, že po zhruba týdnu teplotní stabilizace a asi 15 hodinách běžného provozu dosáhnou použité mechanické díly svých optimálních charakteristik.

Povrch kabinetu vyžaduje obvykle pouze občasné setření prachu. Používáte-li čisticí prostředek ve spreji, nastřikejte jej napřed na utěrku, ne přímo na ozvučnici a vyzkoušejte jej napřed na malé ploše, zda nepoškozuje povrch. Vyvarujte se čistidel obsahujících abraziva, kyseliny, chemikálie či antibakteriální složky. Případné usazené nečistoty mohou být z ozvučnice odstraněny pomocí slabého mydlového roztoku (bez parfémovacích složek), ve kterém navlhčíte utěrku. Čisticí prostředky nikdy nepoužívejte na membrány reproduktorů. Tyto membrány mohou být snadno poškozeny, proto se jich raději vůbec nedotýkejte.
