Тип продукта	Напольный громкоговоритель (2,5-полосный)
Размеры (В x Ш x Г)	1005 x 200 x 300 мм (с решеткой)
Вес	23,2 кг каждый
Комплектация динамиков	1x 25-мм развязанный купольный твитер из углерода, 2x 165-мм конусные бас/среднечастотные динамики Continuum
Частотный диапазон	48 Гц – 28 кГц (±3 дБ)
Чувствительность	88,5 дБ (2,83 В, 1 м)
Импеданс	8 Ом (минимум 3,1 Ом)
Рекомендуемая мощность усилителя	30 Вт – 200 Вт
Частота кроссовера	4 кГц
Тип порта	Задний порт Flowport
Решетка	Магнитная, съёмная
Доступные варианты отделки	Мокко, Атласно-белый, Чёрный
Мощность (непрерывная)	120 Вт (неискажённая программа)
Максимальное рекомендуемое сопротивление кабеля	0,1 Ом
Инструкции по чистке	Протирайте мягкой сухой тканью. Не используйте растворители или абразивные чистящие средства. Для чистки аккуратно снимите решетку.
Меры предосторожности	Устанавливайте на устойчивую ровную поверхность. Не подвергайте воздействию влаги или экстремальных температур. Берегите от прямых солнечных лучей.
Запчасти / Ремонтопригодность	Динамики, кроссоверы и клеммы доступны через авторизованные сервисные центры. Решетка заменяема.
Гарантия	5 лет (ограниченная, в зависимости от региона)
Год выпуска	2021

Часто задаваемые вопросы - 603 S2 BOWERS & WILKINS

Какое расстояние от задней стены рекомендуется?

Для оптимального баланса баса размещайте 603 S2 на расстоянии не менее 30 см от задней стены. Экспериментируйте, перемещая колонку ближе или дальше для точной настройки баса.

Требуется ли период приработки для колонок 603 S2?

Да, динамики и кроссоверы выигрывают от периода приработки около 50-100 часов нормального прослушивания. Со временем звук станет более гладким и открытым.

Можно ли подключить 603 S2 по схеме Bi-Wiring или Bi-Amping?

Да, 603 S2 оснащены клеммами для Bi-Wiring. Вы можете подключить Bi-Wiring, подсоединив отдельные кабели к клеммам ВЧ и НЧ, или Bi-Amping, используя два канала усилителя. Сначала снимите перемычки.

Какая мощность усилителя рекомендуется для 603 S2?

Bowers & Wilkins рекомендует усилители мощностью от 30 до 200 Вт на канал. Колонки имеют умеренную чувствительность (88,5 дБ), поэтому они хорошо работают с большинством качественных интегральных усилителей и ресиверов.

Как следует чистить корпуса колонок 603 S2?

Используйте мягкую сухую микрофибру для легкой очистки корпуса от пыли. Для стойких пятен слегка смочите ткань водой (не мокрой). Никогда не используйте спирт, аммиак или абразивные чистящие средства. Решетку можно снять и очистить с помощью ролика для ворса или пылесоса с мягкой насадкой.

Каков гарантийный срок на 603 S2?

Стандартная гарантия составляет 5 лет с даты покупки, но может варьироваться в зависимости от региона. Она распространяется на производственные дефекты. Сохраняйте чек и при необходимости регистрируйте продукт онлайн.

Можно ли использовать 603 S2 в качестве центрального канала?

Нет, 603 S2 — напольная колонка, предназначенная для стерео или многоканального использования на левом/правом фронтальных каналах. Для центрального канала рассмотрите специальную модель B&W HTM72 S2 или аналогичную.

Съемные ли решетки колонок?

Да, магнитные решетки легко снимаются для более открытого звука и демонстрации динамиков. Они надежно защелкиваются обратно.

Какой тип акустического кабеля следует использовать?

Используйте качественный многожильный акустический кабель сечением не менее 2,5 мм² (14 AWG) для длины до 10 м. Держите сопротивление кабеля ниже 0,1 Ом для наилучшей производительности.

Как затягивать клеммы?

Клеммы принимают банановые разъемы, лопатки или оголенный провод. Затягивайте колпачки вручную – не используйте инструменты. Убедитесь в чистом соединении без торчащих жил.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 603 S2 BOWERS & WILKINS

Добро пожаловать и благодарим вас за приобретение акустики компании Bowers & Wilkins. Наш основатель,

Джон Бауэрс, верил в то, что творческий подход в проектировании, новаторская конструкция и передовые технологии смогут открыть людям путь к подлинному звучанию в доме. Мы продолжаем разделять его веру, и она вдохновляет нас при проектировании всех новых продуктов.

Эти акустические системы способны на высококачественное воспроизведение звука, поэтому они заслуживают вдумчивого подхода к установке, и мы советуем вам уделить некоторое время на изучение этой инструкции, прежде чем приступить к прослушиванию. Продолжение на стр. 53 →

Проверьте комплектацию:

1 поролоновая заглушка
1 дополнительная упаковка, содержащая:
4 резиновых опоры
4 опоры – шипа с резьбой М6
4 контргайки (плоские 10 мм)
1 плита основания
1 дополнительная упаковка, содержащая:
1 шестигранный ключ
4 болта М6 x 35мм
4 плоских шайбы
4 упорных шайбы

	1
	4
	4
	4

Информация по защите окружающей среды

Этот продукт полностью соответствует международным директивам, включая, но не ограничиваясь:

i. По ограничениям использования опасных материалов (Restriction of Hazardous Substances – RoHS) в электрическом и электронном оборудовании,
ii. По регистрации, оценке, авторизации и ограничению использования химических веществ – Registration, Evaluation, Authorisation and restriction of Chemicals (REACH)
iii. По утилизации отходов – Waste Electrical and Electronic Equipment – (WEEE).

Проконсультируйтесь с вашей местной организацией, которая занимается утилизацией отходов, по вопросам правильной сдачи вашего оборудования в утиль.

2. Размещение

Колонки предназначены только для напольной установки. Важно всюду, где это возможно, обеспечить их прочное положение на полу с помощью шипов, входящих в комплект. Кроме того, установите АС на прилагаемую плиту для лучшей устойчивости.

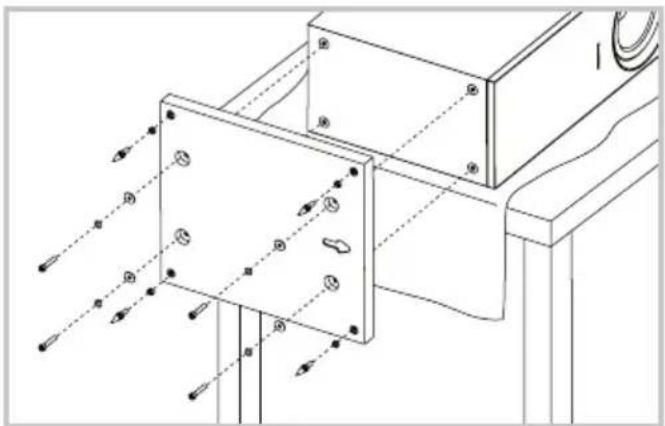

Вы можете прикрепить опорную плиту в ходе распаковки, следуя указаниям рисунка на верхней плоскости картонной коробки. Кроме того, вы можете прикрепить ее после того, как колонка будет полностью распакована, покрыв подходящую подставку типа стола тканью и положив на него колонку боком, причем так чтобы ее основание свешивалось с этого стола. Совместите плиту с отверстиями для ее крепления в нижней части корпуса, так чтобы стрелка на нижней поверхности плиты указывала вперед. Прикрепите прочно плиту с помощью прилагаемых в комплекте болтов и шайб. Наденьте упорные шайбы между плоскими шайбами и головками болтов. Затяните болты с помощью шестигранного ключа.

Шипы рассчитаны на то, чтобы проткнуть ковер и опираться на поверхность пола. Сначала наверните контграйки на шипы так, чтобы остался небольшой зазор над ковром при шипах, прочно стоящих на полу. Затем заверните шипы до упора в отверстия с резьбой в опорной плите. Если корпус шатается, отверните назад шипы, которые не касаются пола, чтобы он прочно встал на все опоры. Наконец, затяните контграйки в сторону корпуса или плиты. Более удобно отрегулировать высоту шипов после того, как вы выберете оптимальное место для колонок.

Если у вас нет ковра, и вы хотите избежать царапин на полу, используйте защитные металлические диски (например, монеты), вставляемые между шипами и полом, или же установите резиновые ножки из комплекта. Привинтите резиновые опоры и выровняйте корпус точно так же, как и в случае с шипами.

Выбор места для колонок

После начальной установки следует попробовать более точно выбрать место для АС, т.к. это может дополнительно улучшить качество звучания.

В системах домашнего театра или стерео системах старайтесь сделать так, чтобы ближнее окружение каждой из колонок было похожим по акустическим свойствам. Например, если одна АС примыкает к голым стенам, а другая – к мягкой мебели и шторам, то это может отрицательно повлиять на звучание.

Обычные стерео системы

Для начала расположите АС на расстоянии от 1,5 до 3 м друг от друга в двух углах равностороннего треугольника, третий угол которого – это центр зоны прослушивания. Колонки должны быть на расстоянии по крайней мере 0,5 м от задней и боковых стен (см. рис. выше).

Системы Домашнего Театра

Если АС используются как фронтальные каналы в домашнем театре, они должны стоять ближе друг к другу, чем в 2-канальном варианте, т.к. тыловые каналы расширяют образ. Размещение АС на расстоянии приблизительно по 0.5 м от сторон экрана также помогает согласовать масштаб звукового и зрительного образа. Как и в случае обычного стерео, АС должны в идеале располагаться на расстоянии не менее 0.5 м от задней и боковых стен. Если вы предпочитаете придвинуть колонки ближе к задней стене, и это приводит к чересчур подчеркнутым басам, обращайтесь в Раздел «Тонкая настройка» этого руководства за указаниями по использованию поролоновых заглушек.

Рассеянное магнитной поле

Динамики колонок создают магнитное поле, выходящее за их пределы. Мы рекомендуем держать магниточувствительные предметы (киескопные CRT-телевизоры, дисплеи, дискеты, магнитные аудио и видеокассеты, карточки и т.п.) на расстоянии минимум 0.5 м от колонок. LCD, OLED и плазменные панели не подвержены действию магнитных полей.

3. Подсоединения

Все подключения делаются только при выключенном оборудовании.

На задней панели колонок имеются две пары соединенных колоночных клемм. При обычном соединении (как вверху слева), соединительные пластины должна оставаться на месте (как в момент поставки АС) и только одну пару клемм необходимо подсоединить к усилителю. Для подключения колонок би-ваерингом или би-ампингом (как вверху справа), соединительные пластины следует удалить, и каждую пару клемме подсоединить к усилителю (или усилителям) независимо. Подключение би-ваерингом может улучшить разрешение деталей малого уровня.

Подсоедините плюсовой разъем колонки (со знаком + и окрашенный в красный) к плюсовому выходу усилителя, а минусовой (со знаком – и окрашенный в черный) – к минусовому на усилителе. Неверное подключение приведет к искажению звукового образа и утере басов.

Попросите вашего дилера порекомендовать кабель.

1. Тонкая настройка


Перед окончательной точной настройкой убедитесь, что все подключено правильно и надежно.

Отодвигая колонки от стен, вы, как правило, уменьшаете уровень басов. Достаточное расстояние позади колонок позволяет также создать ощущение глубины. Соответственно, придвинув колонки к стенам, вы увеличите долю басов. Если вы хотите снизить уровень басов, не отодвигая колонки от стен, вставьте поролоновую заглушку в порт фазоинвертора, или же – для не такого резкого снижения – поролоновое кольцо (см. рис. выше).

Если интенсивность басов сильно зависит от частоты, это может быть вызвано акустическими свойствами вашего помещения для прослушивания. Даже небольшие изменения в расположении колонок или слушателей могут существенно повлиять на качество звучания, особенно на низких частотах. Попробуйте сменить место прослушивания или размещение ваших колонок, например, установить их вдоль другой стены, если это возможно.

Если нет других альтернатив, можно настроить звучание колонки на низких частотах с помощью прилагаемых поролоновых заглушек. Заглушка состоит из двух частей, чтобы можно было выбрать степень демпфирования при тонкой настройке – одной большого диаметра с отверстием внутри, и второй – закрывающей плотно это отверстие. При установке только одной заглушки большого диаметра вы получаете меньшее снижение уровня басов, чем при установке сразу двух.

1. Прогрев и приработка 6. Уход

Звучание АС слегка меняется в течение начального периода прослушивания. Если колонка хранилась в холодном помещении, то для демпфирующих материалов и подвеса динамиков потребуется некоторое время на восстановление механических свойств. Подвес диффузора также слегка снижает свою жесткость в течение первых часов работы. Время, которое потребуется АС для полного выхода на расчетные характеристики зависит от условия хранения и интенсивности использования. Как правило, потребуется неделя на устранения температурных эффектов и около 15 часов на достижение механическими частями желаемых характеристик.

Обычно корпуса колонок не требуют ничего, кроме протирки от пыли. Если же вы захотите использовать аэрозоль или другое средство для чистки, то распыляйте аэрозоль на протирочную ткань, а не на корпус, и сначала проверьте его действие на небольшом участке, т.к. некоторые чистящие вещества могут повредить поверхность. Избегайте применения жидкостей с абразивными частицами, содержащих кислоту или щелочь, а также антибактериальные вещества. Отпечатки на окрашенной поверхности можно удалить слабым мыльным раствором, не содержащим душистых веществ. Любые оставшиеся полосы или разводы удалите, распыляя подходящую жидкость для очистки стекол и осторожно вытирая ее микрофибровой салфеткой. Не используйте чистящие жидкости для динамиков и избегайте касания диффузоров, т.к. это может привести к их повреждению.
