603 S2 - 스피커 BOWERS & WILKINS - 무료 사용 설명서

제품 유형	플로어 스탠딩 스피커 (2.5웨이)
크기 (높이 x 너비 x 깊이)	1005 x 200 x 300 mm (그릴 포함)
무게	각 23.2 kg
드라이버 구성	1x 25mm 디커플드 카본 돔 트위터, 2x 165mm 컨티뉴엄 콘 베이스/미드
주파수 응답	48 Hz – 28 kHz (±3 dB)
감도	88.5 dB (2.83 V, 1 m)
임피던스	8 Ω (최소 3.1 Ω)
권장 앰프 출력	30 W – 200 W
크로스오버 주파수	4 kHz
포트 유형	후면 발사 플로우포트
그릴	자석 탈착식
사용 가능 마감	모카, 새틴 화이트, 블랙
연속 출력	120 W (무왜곡 프로그램)
최대 권장 케이블 임피던스	0.1 Ω
청소 방법	부드럽고 마른 천으로 닦으십시오. 용제나 연마제 세제를 사용하지 마십시오. 청소 시 그릴을 조심히 제거하십시오.
안전 주의사항	안정적이고 평평한 표면에 놓으십시오. 습기나 극한 온도에 노출하지 마십시오. 직사광선을 피하십시오.
예비 부품 / 수리 가능성	드라이버, 크로스오버, 바인딩 포스트는 공인 서비스 센터를 통해 구입 가능합니다. 그릴 어셈블리는 교체 가능합니다.
보증	5년 (지역에 따라 제한적)
출시 연도	2021

자주 묻는 질문 - 603 S2 BOWERS & WILKINS

뒷벽에서 권장 배치 거리는 얼마인가요?

최적의 베이스 밸런스를 위해 603 S2를 뒷벽에서 최소 30cm(12인치) 떨어진 곳에 배치하십시오. 스피커를 더 가까이 또는 더 멀리 이동하여 베이스 응답을 미세 조정하십시오.

603 S2 스피커에 에이징 기간이 있나요?

네, 드라이버와 크로스오버는 약 50-100시간의 일반 청취 에이징 기간을 통해 더 나은 성능을 발휘합니다. 시간이 지남에 따라 사운드가 더 부드럽고 개방적으로 변합니다.

603 S2를 바이와이어링 또는 바이앰핑할 수 있나요?

네, 603 S2는 바이와이어링 가능한 바인딩 포스트를 갖추고 있습니다. HF 및 LF 단자에 별도의 케이블을 연결하여 바이와이어링하거나 두 개의 앰프 채널을 사용하여 바이앰핑할 수 있습니다. 먼저 점퍼 플레이트를 제거하십시오.

603 S2에 권장되는 앰프 출력은 무엇인가요?

Bowers & Wilkins는 채널당 30W에서 200W 사이의 앰프를 권장합니다. 스피커는 중간 정도의 감도(88.5dB)를 가지므로 대부분의 품질 좋은 인티앰프 및 리시버와 잘 작동합니다.

603 S2 스피커 캐비닛은 어떻게 청소해야 하나요?

부드럽고 마른 극세사 천을 사용하여 캐비닛의 먼지를 부드럽게 닦으십시오. 지우기 어려운 얼룩은 물을 약간 적신 천(흠뻑 젖지 않게)을 사용하십시오. 알코올, 암모니아 또는 연마제 세제를 절대 사용하지 마십시오. 그릴은 분리하여 보풀 제거 롤러나 부드러운 진공청소기로 청소할 수 있습니다.

603 S2의 보증 기간은 어떻게 되나요?

표준 보증은 구매일로부터 5년이며 지역에 따라 다를 수 있습니다. 제조 결함을 보장합니다. 영수증을 보관하고 필요한 경우 온라인으로 제품을 등록하십시오.

603 S2를 센터 채널 스피커로 사용할 수 있나요?

아니요, 603 S2는 스테레오 또는 멀티채널 전면 좌/우용으로 설계된 플로어 스탠딩 스피커입니다. 센터 채널은 전용 B&W HTM72 S2 또는 유사 모델을 고려하십시오.

스피커 그릴은 분리 가능한가요?

네, 자석 그릴은 더 개방적인 사운드와 드라이버를 보여주기 위해 쉽게 분리할 수 있습니다. 다시 안전하게 부착됩니다.

어떤 종류의 스피커 케이블을 사용해야 하나요?

최대 10m 길이의 경우 최소 2.5mm²(14 AWG) 단면적의 고품질 연선 스피커 케이블을 사용하십시오. 최상의 성능을 위해 케이블 임피던스를 0.1Ω 미만으로 유지하십시오.

바인딩 포스트를 어떻게 조이나요?

바인딩 포스트는 바나나 플러그, 스페이드 또는 벌거벗은 와이어를 수용합니다. 캡을 손으로 단단히 조이십시오. 도구를 사용하지 마십시오. 흩어진 가닥 없이 깨끗한 연결을 확인하십시오.

사용 설명서 603 S2 BOWERS & WILKINS

Bowers & Wilkins 제품을 구매하여 주신데 대해 깊이 감사

드립니다. Bowers & Wilkins의 창립자 John Bowers는 가정에서

오디오의 즐거움을 느끼게 하는 중요 요소는 창의력이

풍부한 디자인, 혁신적 엔지니어링과 고도의 기술이라고

확신하였습니다.그의 신념은 현재도 Bowers & Wilkins에서

공유되고 있으며 Bowers & Wilkins가 설계하는 모든 제품에 생명을 불어 넣고 있습니다.

본 제품은 성능이 매우 뛰어난 스피커로서 설치하는데 세심한 주의가 필요합니다. 사용하시기 전에 이 매뉴얼을 잘 읽어 보시기 바랍니다. 101쪽에 계속 →

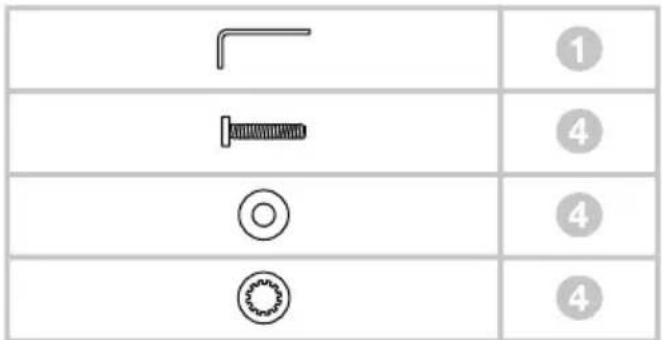

1. Unpacking

아래 내용물이 들어 있는지 확인하십시오.

1 품 플러그
1 액세사리 팩
4 고무 발받침
4 M4 스파이크
4 잠금 너트(폭 10mm)
1 플린스(스피커 받침)
1 액세사리 팩
1 육각 렌치
4 M6 x 35mm 스크류
4평 와셔
4 내치 와셔

본 제품은 다음을 포함한 국제 지침을 준수하고 있습니다.

i. i전기전자제품에 대한 유해물질의 사용제한(RoHS)
ii. 화학물질관리제도(REACH)
iii. 폐전기전자제품처리지침(WEEE)

포장재나 제품을 폐기할 경우 재활용 가능 자원의 분리 배출요령에 따라 수거하여 주십시오.

2.설치 위치

본 스피커는 플로어 마운트로만 설치하도록 설계되어 있습니다. 가능한 한 부속 스파이크를 사용하여 바닥에 흔들리지 않게 세우는 것이 중요합니다. 아물러 스피커 밝침(Plinth)을 사용하여 안정되게 설치해야 합니다.

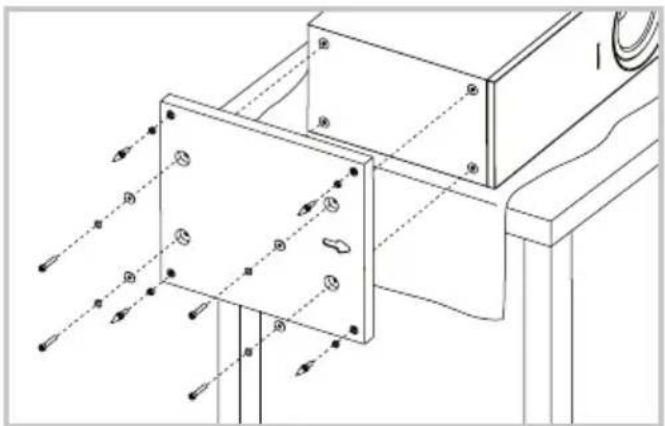

포장을 해체할 때 위 그림처럼 박스 위에서 받침을 부착하거나 포장을 완전히 해체한 후 테이블을 천으로 덮고 그 위에 스피커를 늙혀 부착할 수 있습니다. 받침 밀면의 화살표가 전방을 항하도록 한 후 캐비닛 바닥의 구멍과 받침의 구멍을 맞추십시오. 그리고 부속 스크류와 와셔로 조여주십시오. 스크류 머리와 평와셔 사이에 내치와셔를 끼우고 육각 렌치를 사용하여 단단히 조여 주십시오.

스파이크는 플로어에 갈려 있는 카페트를 관통하여 바닥에 설치하도록 디자인되어 있습니다. 플로어에 스파이크가 달았을 때 카페트 상부와 너트 사이가 충분히 유격되도록 스파이크의 잠금 너트를 돌리면서 조정하십시오. 스피커 받침의 나사 구멍에 스파이크가 완전히 들어가도록 돌려서 끼워 주십시오. 스파이크가 플로어에 달았을 때 캐비닛이 흔들리면, 흔들림이 멈추고 캐비닛이 확실히 고정될 때까지 플로어에 달지 않은 2 개의 스파이크를 풀어 주십시오. 마지막으로 캐비닛 쪽으로 너트를 돌려 완전히 고정시키십시오. 스피커를 최적의 위치에 설치한 후 스파이크 높이를 조정하는 것이 좋습니다.

스피커를 설치하는 장소에 카페트가 갤려있지 않거나 플로어 표면을 손상시키지 않으려면 스파이크와 플로어 사이에 금속 보호 디스크(동전 등)를 사용하거나 부속의 고무 발받침을 사용하십시오. 고무 발받침을 끼운 후 스파이크를 설치할 때와 같은 방법으로 캐비닛의 높이를 맞추십시오.

스피커를 설치한 후 최적의 음질을 얻기 위해 위치를 조정할 필요가 있습니다.

스테레오 또는 홈씨어터 어느 경우에 있어서도 설치 환경은 스피커 각각의 음향 특성이 동일하게 되도록 하여야 합니다. 예를 들면 한 쪽 스피커는 노출된 벽에 근접하여 배치되어 있고 다른 한 쪽 스피커는 부드러운 가구나 커튼 근처에 배치되면 전체적인 음질과 스테레오 이미지의 양면에서 타협하는 모양이 되어 바람직하지 않습니다.

일반적인 스테레오 시스템

먼저 좌우 스피커의 간격을 1.5m \~ 3.0m 정도 유지시킨 후 좌우 스피커가 청취 위치를 정점으로 한 이등변 삼각형의 위치가 되도록 설치합니다. 스피커 뒷 벽면으로부터 약 0.5m, 좌우 벽면으로부터 0.5m 이상의 공간이 유지되도록 설치합니다. (위 그림)

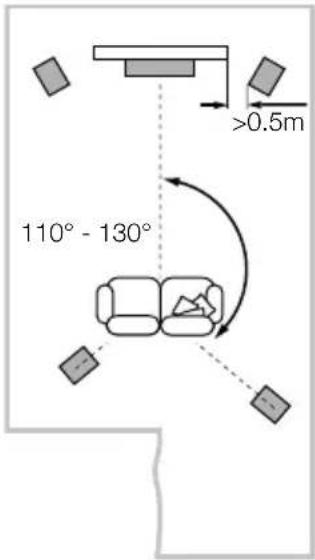

5채널 7채널

홈씨어터 시스템의 프런트 채널에 이 스피커를 사용할 경우, 서라운드 채널이 확대된 사운드 이미지를 만들려는 경향이 있으므로 2 채널 오디오(스테레오 시스템)의 경우보다 좌우 스피커를 가깝게 설치하여 주십시오. 또 영상 이미지와 사운드 이미지의 스케일이 일치하도록 프런트 스피커는 스크린 가장자리에서 약 0.5m 이내에 설치하여 주십시오. 스피커 높이는 센터 스피커 높이와 스크린의 중심 사이에 위치하도록 하여 주십시오. 스테레오 설치 시와 동일하게 모든 벽면에서 0.5m 이상의 공간이 유지되도록 하는 것이 이상적입니다. 벽면에 가깝게 설치하면 저음이 강조됩니다. 이 위치에 설치하시고 싶다면 본 메뉴얼의 미세 튜닝에서 품 플러그 사용 부분을 참조하십시오.

누설 자기장

스피커 드라이브 유닛에서는 캐비닛의 범위를 넘어서 멀리 퍼지는 자기장이 생성됩니다. 자기장에 의해 반응하기 쉬운 물건(TV 및 컴퓨터 모니터, 컴퓨터 디스크, 오디오 및 비디오 테이프, 신용카드 등)을 스피커의 0.5m 이내에 두지 마십시오. LCD, OLED, 플라즈마 스크린(PDP)은 자기장의 영향을 받지 않습니다.

3.연결

반드시 기기의 전원을 끈 상태에서 연결하십시오.

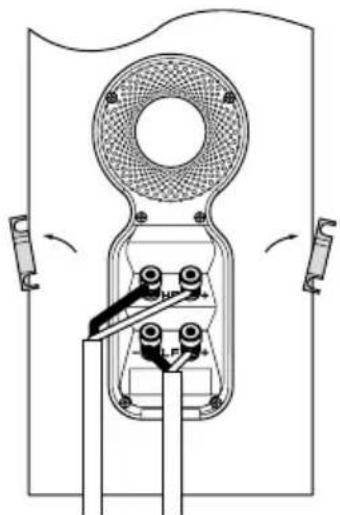

스피커 뒷면에는 터미널 링크로 연결된 2쌍의 단자가 있습니다. 일반적인 연결방법(위 왼쪽 그림)에서는 터미널 링크가 그대로 연결된 상태에서 2쌍 중 한 쌍의 단자에 스피커 케이블을 연결하고 그 케이블을 앱프에 연결합니다. 바이 와이어링 연결(위 오른쪽 그림)에서는 먼저 터미널 링크를 제거하고 2쌍의 단자에 스피커 케이블을 각각 독립적으로 연결한 후 이 케이블을 앱프의 스피커 단자에 연결합니다. 바이 와이어링으로 연결하면 저역 디테일의 해상도가 향상됩니다.

스피커의 플러스 단자(+ 및 적색으로 표시)와 앱프의 플러스 출력 단자가, 스피커의 마이너스 단자(- 및 측색으로 표시)와 앱프의 마이너스 출력 단자가 올바르게 연결되었는지 확인하십시오. 연결이 올바르지 않을 경우 사운드 이미지가 흐려지고 저역이 손실될 수 있습니다.

스피커 케이블을 선택할 때는 대리점이나 전문가에게 문의하십시오.

4.미세 튜닝

튜닝을 실시하기 전에 모든 연결 상태가 올바르고 안전한지 확인하십시오.

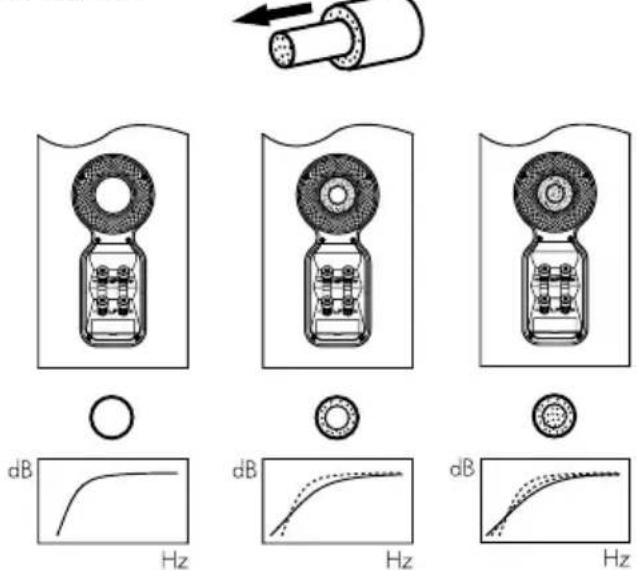

일반적으로 스피커를 벽에서 멀리 떼어 놀울수록 저음이 감소됩니다. 스피커 뒤쪽에 공간을 확보해야만 깊이 있는 음장감을 얻을 수 있습니다. 반대로 말하면 스피커를 벽에 가까이 설치하면 저음이 증가합니다. 벽과의 거리를 변경하지 않고 저음 양을 줄이고 싶다면 스피커의 베이스 포트에 품 플러그를, 저음 양을 약간만 줄이려면 베이스 포트에 품 링을 삽입해 보십시오.(위 그림)
혹시 저역 주파수가 고르지 않다고 느껴지면 이는 리스닝 룵의 공진 모드 때문일 가능성이 있습니다. 스피커의 위치 또는 감상 위치가 조금만 바뀌어도 이러한 공진의 영향이 개선될 수 있습니다. 감상 위치를 이동하거나 스피커를 다른 벽 쪽으로 옮겨 보십시오. 다른 대안이 없을 경우, 제공된 품 플러그를 사용하여 저주파 성능을 조절할 수 있습니다. 품 플러그는 내부, 외부 두 개의 파트로 구성되어 있으며 구경이 큰 외부 파트나 내외부 파트를 함께 사용는 방법으로 미세 튜닝이 가능합니다. 직경이 큰 외부 품 링만을 사용하면 품 플러그로 완전히 막았을 때 보다 저역이 덜 감쇠합니다.
플로어 스탠드를 사용할 경우 바닥에 단단히 고정되어 있는지 확인하십시오. 바닥이 고르지 않으면 카펫 피어싱 스파이크를 사용하여 조정하십시오. FS-700 스탠드를 사용할 경우 최고의 안정성과 성능을 얻기 위해 하중을 증가시킬 것을 권장합니다. 스탠드 필리 안에 모래와 같은 소재로 가능한 한 충분히 채우십시오.

1. 길들이기 6. 관리

스피커의 성능은 초기 사용 기간 동안 미소하게 변화됩니다. 스피커를 차가운 곳에서 보관한 경우에는 드라이브 유닛의 땄핑재 및 서스펜션이 본래의 기계적 특성을 정상적으로 회복하기까지 일정 시간이 소요됩니다. 또한 드라이브 유닛 서스펜션도 처음 한 시간만 사용하면 부드러워집니다. 스피커가 본래의 성능을 회복하기까지 필요한 시간은 보관 조건이나 사용 상태 등에 따라 다릅니다. 스피커가 온도 영향을 받지 않고 안정되기까지는 최소 1주일이 걸리며, 기계적 부품들은 평균 15시간 정도 사용한 후에야 본래의 디자인 특성을 얻을 수 있습니다.

캐비닛 표면은 먼지만 닭으면 됩니다. 에어로졸이나 클리너를 사용할 경우에는 먼저 캐비닛에서 그림을 조심스럽게 분리하십시오. 스프레이는 캐비닛에 직접 뿌리지 말고 부드러운 천에 뿌려 사용하십시오. 클리너가 스피커 표면에 손상을 주지 않는지 먼저 국부 데스트를 통해 확인하십시오. 연마성이 있거나 산, 알칼리, 항균제를 함유한 제품은 사용하지 마십시오. 그림은 캐비닛에서 분리한 상태에서 일반 옷솔로 청소하십시오. 청소할 때에는 손상될 위험이 있으므로 드라이브 유닛, 특히 트위터를 건드리지 않도록 각별히 주의하십시오.
