KULLANIM KILAVUZU C-GP3000-X SCHEPPACH

TR Akülü bahçe pompası | Orijinal kullanma kılavuzunun çevirisi 259

1

1 Giriş....259
2 Amacına uygun kullanım.... 260
3 Ürün açıklaması (Res. 1-10) 260
4 Teslimat kapsamı (Res. 1, 2) 260
5 Ambalajdan çıkarma 260
6 Teknik veriler....261
7 Güvenlik uyarıları 261
8 Montaj 263
9 İşletime almadan önce 263
10 Kullanım 264
11 Temizlik ve bakım 264
12 Depolama ve taşıma 265
13 Onarım ve yedek parça siparişi.... 265
14 İmha ve yeniden değerlendirme.... 265
15 Ariza giderme.... 266
16 AB uygunluk beyanı 267
17 Patlatılmış çizim 268

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce işletim kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarılarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	Taşıma miktarı/Saat
	max. sıvı sıcaklığı
	max. taşıma basıncı
	Ağırlık kg
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İşletim kılavuzundaki sinyal kelimelerinin açıklaması

TEHLIKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

iKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat

Ihracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım

Dikkate almanız gerekenler:

İşletim kılavuzu ürünün bir parçasıdır ve güvenli, tekniğine uygun ve ekonomik işletim için önemli bilgiler içerir. Ayrıca geçerli ulusal talimatları da dikkate alın. Kullanmadan önce tüm kullanım ve güvenlik bilgilerini eksiksiz okuyun ve ürünü sadece açıklandığı şekilde kullanın. Kılavuzu muhafaza edin ve ürünü devrederken birlikte verin.

2 Amacına uygun kullanım

Ürün, yeşil alanların, sebze yataklarının ve bahçelerin sulanması ve sulanmasının yanı sıra çim fiskiyelerinin çalıştırılması için uygundur. Taşıma sıvısı olarak temiz su (tatlı su), yağmur suyu ve hafif köpükler uygundur. Bir ön filtre ile göletlerden, akarsulardan, yağmur varillerinden, yağmur suyu sarnıçlarından ve kuyulardan su çekilebilir.

Taşıma sıvısı maks. sıcaklığı sürekli işletimde +35°C 'yi aşmamalıdır.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

UYARI

Kendi güvenliğiniz için ürünü işletme almadan önce bu el kitabını ve genel güvenlik bilgilerini dikkatle okuyun. Ürünü üçüncü bir kişiye vermeniz durumunda bu işletim kılavuzunu daima ekleyin.

2.1 Amacına aykırı kullanım

Pompanın aşağıdaki maddeler için kullanılması kesinlikle yasaktır:

• Her türlü boya ve vernikler
• Her türlü çözücü veya inceltici maddeler
• Her türlü yakıt veya yağlayıcı maddeler
• Propan veya diğer sıvilaştırılmış gazlar
• Her türlü yanıcı sıvılar
• İnsanlar ve hayvanlar için gıda maddeleri
• Granüller veya katı parçacıklı maddeler
• Kimyasallar
• 40°C'nin üzerinde sıcaklığa sahip sıvılar
• Bu kılavuzda açıkça belirtilmeyen tüm sıvılar
• Anti-parazit, herbisit ve pestisit içeren sıvılar.

Güvenlik talimatlarına uyun

DİKKAT

Pompa, basınç altında patlayabilecek kapları doldurmak için kullanılmamalıdır.

• Pompa, yangın söndürme sistemleri için bir güvenlik tertibatı olarak uygun değildir.
• Pompa sürekli çalışma için uygun değildir (örn. endüstriyel kullanım, sürekli sirkülasyon çalışması).
• Pompanın sadece oda sıcaklığında su ve nötr sıvıların taşınması için kullanılmasına izin verilmiştir.

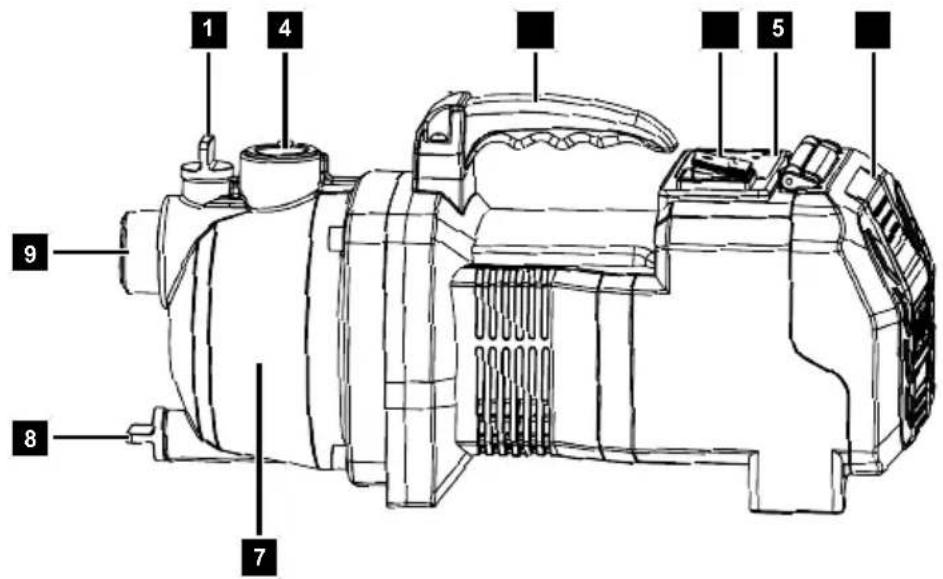

3 Ürün açıklaması (Res. 1-10)

1. Su doldurma ağızı
2. Basınç bağlantısı
   2a. Kör tapa
3. Tutma yeri
   3a. Civata
4. Ana şalter
5. Kumanda paneli
   5a. Açma/kapama tuşu
   5b. Pompalama kademesi tuşu
   5c. Pompalama kademesi göstergesi
6. Akü kapağı
   6a. Akü yuvası
   6b. Akü*
   6c. Kilit açma tuşu
7. Pompa haznesi
8. Su tahliye ağızı
9. Emme bağlantısı
   9a. Kör tapa
10. Emme hortumu
    10a. Sızdırmazlık halkası
    10b. Çift nipel (1" AG)
    10c. Emme filtresi
    10d. Emme valfi
11. Emme hortumu adaptörü (1" IG - 1 ^1/_4 " AG)
    11a. Sızdırmazlık halkası
    * = teslimat kapsamına dahil değildir!

4 Teslimat kapsamı (Res. 1, 2)

Poz. Adet Tanım

1. 1 x Tutma yeri

3a. 2 x Civata

1. 1 x Emme hortumu

10a. 1 x Sızdırmazlık halkası

11a. 1 x Sızdırmazlık halkası

1 x Akülü bahçe pompası

1 x İşletim kılavuzu

5 Ambalajdan çıkarma

! UYARI

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parça-lar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).

• Teslimat kapsamının eksiksiz olduğunu kontrol edin.

• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.

• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

6 Teknik veriler

Anma gerilimi 40V (2 x 20 V)

Koruma türü IPX4

Koruma sınıfı II

Basınç bağlantısı 1"

Emme bağlantısı 1"

Maks. besleme sıcaklığı35°C(Tin maks)

Maks. basınç (p maks) 2,6 bar (0,26 Mpa)

Maks. taşıma yüksekliği 26 m

Maks. emme yüksekliği 8 m

Maks. akış hızı (Qmaks) 3000 l/saat

Ağırlık (aküsüz) 2,75 kg

Teknik değişiklik yapma hakkı saklıdır!

7 Güvenlik uyarıları

! UYARI

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektriksel güvenlik

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.
c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.
e) Elektrikli alet ile açık havada çalışırken sadece a-çık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.
f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.
b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.
c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meydana gelebilir.
d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.
e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha i-yi kontrol edebilirsiniz.
f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.
g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açı-lıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fisi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı- mini özenli şekilde yapın. Hareketli parçaların so- runsuz bir şekilde çalışıp çalışmadığını ve sıkış- madığını, elektrikli aletin fonksiyonu zarar görme- yecek şekilde parçaların kırılmış veya hasar gör- müş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarıl- masını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, e-lektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Şarjlı aletin kullanımı ve alet ile çalışma

a) Aküleri yalnızca üretici tarafından önerilen şarj cihazlarıyla şarj edin. Belirli bir tür şarj edilebilir akü için uygun olan bir şarj cihazı, diğer şarj edilebilir akülerle birlikte kullanıldığında yangın tehlikesi mevcuttur.

b) Elektrikli aletlerde sadece bunun için öngörülen aküleri kullanın. Diğer akülerin kullanılması yaralanmalara ve yangın tehlikesine neden olabilir.

c) Kullanılmayan aküyü ataç, bozuk para, anahtar, çivi, vida veya kontaklara takılabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları ara- sındaki kısa devre yanıklara veya yangına neden olabilir.

d) Yanlış kullanımda aküden sıvı sizabilir. Bununla temastan kaçının. Kazara temas durumunda, suyla yıkayın. Sıvı gözünüze kaçarsa, ilave olarak tıbbi yardım alın. Sızan akü sıvısı ciltte tahrişe veya yanıklara neden olabilir.
e) Hasarlı veya değiştirilmiş bir akü kullanmayın. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde davranabilir ve yangın, patlama veya yaralanma riskine eden olabilir.
f) Aküyü ateşe veya aşırı sıcaklığa maruz bırakmayın. Yangın veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir.
g) Tüm şarj talimatlarına uyun ve aküyü veya akü ale- tini asla kullanım talimatlarında belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme ve- ya izin verilen sıcaklık aralığının dışında şarj etme a- küye zarar verebilir ve yangın tehlikesini artırabilir.

6) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.
b) Hasarlı akülere asla bakım yapmayın. Şarj edilebilir akülerin tüm bakımı sadece üretici veya yetkili servis merkezleri tarafından yapılmalıdır.

7.1 Pompalar için güvenlik talimatları

- Bu ürün, 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler tarafından, ürünün güvenli bir şekilde kullanılmasına ilişkin gözetim veya talimat verildiği ve ilgili tehlikeleri anladıkları takdirde kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı, gözetim olmadan çocuklar tarafından yapılmamalıdır.

UYARI

Yaralanma tehlikesi!

Her türlü bakım, temizlik ve ayar çalışmalarından önce aküyü çıkarın.

• Donma koruması olup olmadığı belirtilmemiş pompalar, don sırasında açık havada bırakılmamalıdır.
• Ürünü doğrudan bir su jetine maruz bırakmaktan kaçının.
• Kullanıcı, ürün arızaları durumunda odaların su altında kalmasından kaynaklanan dolaylı hasarı önlemek için uygun önlemleri almalıdır (örn. bir alarm sistemi, yedek pompa vb. kurulumu).
• Ürün asla kuru çalışmamalı veya emme hattı tamamen kapalıken çalıştırılmamalıdır. Kuru çalışma nedeniyle ürünün hasar görmesi üretici garantisini geçersiz kılacaktır.
• Ürün yüzme havuzlarını işletmek için kullanılmamalıdır.
• Ürün içme suyu devresine monte edilmemelidir.

Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Bu işletim kılavuzunda önerilen ürünü kullanın. Bu şekilde ürününüzün en iyi performansı elde edersiniz.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

UYARI

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

UYARI

20V IXES serisi akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sadece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

8 Montaj

DIKKAT

İşletime almadan önce ürünü mutlaka komple monte edin!

Gerekli takım:

- Yıldız tornavida*

* = teslimat kapsamına dahil değildir!

8.1 Tutamakların (3) takılması (Res. 3)

1. Tutamağı (3), resimde gösterildiği gibi ürün gövdesindeki pimlere takın.
2. El tutamağını (3) her iki civata (3a) ile sabitleyin.
3. Civataları (3a) sıkın. Yıldız tornavida kullanın.

9 İşletime almadan önce

DİKKAT

Çalışma sırasında ortam sıcaklığının 40 °C'yi aşmadığından ve 4 °C'nin altına düşmediğinden emin olun.

Ürünü düz bir yüzeye yerleştirin.

9.1 Emme hortumunun (10) takılması (Res. 4, 5)

Bilgi:

Üründe hasarların oluşmasını önlemek ve mümkün olan en iyi performansı elde etmek için, emme hortumunu takarken aşağıdaki hususları dikkate almalısınız:

• Mümkünse, emme hortumunu su girişinden ürüne doğru yükselecek bir şekilde döşeyin.
• Emme valfinin, su seviyesi düştüğünde ürünün kuru çalışmasını önlemek için her zaman su içinde yeterince derinde konumlandırıldığından emin olun.
• Sızdıran bir emme hortumu hava emerek suyun emilmesini engelleyebilir. Bu da ürünün kuru çalışması riskini artırır.
• Emme hortumunu, ürün üzerine mekanik bir baskı uygulanmayacak şekilde takın.

Sadece ürünle birlikte verilen emme hortumunu kullanın. Emme hortumunu asla emme filtresi ve emme valfi olma-dan kullanmayın. Hasarlı veya sızdıran bir elemanı hemen değiştirin.

1. Kör tapayı (9a) emme bağlantısından (9) çekip çıkarın.
2. Çift nipeli (10b) emme bağlantısına (9) vidalayın.
3. Emme hortumu adaptörünü (11) çift nipelin (10b) boş tarafına monte edin. Emme hortumu adaptörünün (11) içindeki sızdırmazlık halkasının (11a) doğru oturduğundan emin olun.
4. Emme hortumunu (10) emme hortumu adaptörüne (11) takın ve sızdırmazlık halkasının (10a) rakor somununa doğru şekilde oturup oturmadığını kontrol edin.
5. Optimum sızdırmazlık sağlamak için tüm bağlantıları sabitleyin.

9.2 Basınç hortumunun takılması (Res. 4, 5)

Bilgi:

Teslimat kapsamında bir basınç hortumu mevcut değildir.

1. Kör tapayı (2a) basınç bağlantısından (2) çekip çıkarın.
2. İhtiyaç halinde çift nipeli (10b) emme bağlantısına (2) vidalayın.
3. Pompalama kapasitesini artırmak için mümkün olduğunca kısa ve geniş çaplı bir basınç hortumu kullanın.

9.3 Pompa haznesini (7) suyla doldurun (Res. 6)

Bilgi:

Pompanın kuru çalışması pompa contalarının hasar görmesine neden olur. Pompa kuru çalışırsa, motoru derhal kapatın ve ön pompalamadan önce pompanın soğumasını bekleyin.

Pompa kullanımdan sonra tekrar çıkarılırsa, yeniden bağlanırken ve çalıştırılırken mutlaka tekrar su ile doldurulması gerekir.

1. Su doldurma ağzını (1) pompa haznesinden (7) çıkarın ve pompa haznesini (7) suyla doldurun.
2. Su doldurma ağzını (1) tekrar vidalayın ve iyice sıkın.

9.4 Akülerin (6b) akü tutucularına (6a) yerleştirilmesi/çıkarılması (Res. 7)

iKAZ

Yaralanma tehlikesi!

Aküyü sadece ürün kullanıma hazır olduğunda takın.

Akünün takılması

1. Akü kapağını (6) yukarı doğru katlayın.
2. Aküleri (6b) akü tutucularının içine itin (6a). Aküler (6b) duyulabilir bir şekilde yerine oturur.

Akünün çıkarılması

1. Akü kapağını (6) yukarı doğru katlayın.
2. Akülerin (6b) kilit açma tuşlarına (6c) basın ve aküleri (6b) akü tutucularından dışarı (6a) çekin.

10 Kullanım

10.1 Ürünü açma / kapatma (Res. 8)

Açma

1. Ana şalteri (4) I konumuna getirin. Aktif olduğunda ana şalter (4) yanar.
2. Açma/kapama tuşuna (5a) basın.
3. Ürün, en son ayarlanan pompalama kademesinde pompalamaya başlar.

Normal koşullar altında kapatma:

1. Kapatmadan önce, pompalama seviyesi tuşu (5b) ile pompayı en düşük pompalama kademesine (ECO) a-yarlayın.
2. Açma/kapama tuşuna (5a) basın.
3. Ürün pompalamayı durdurur.
4. Ana şalteri (4) 0 konumuna getirin.

Acil durdurma

. Ana şalteri (4) 0 konumuna getirin.
2. Ürün kapanır ve pompalamayı durdurur.

10.2 Pompalama kademeleri (Res. 8)

• Ürün üç pompalama kademesine sahiptir.
• Pompa her zaman en son ayarlanan pompalama kademesinde çalışmaya başlar.
• Pompalama kademesi tuşuna (5b) bir kez basarak pompalama kademesi değiştirilebilir.
• Mevcut pompalama kademesi pompalama kademesi göstergesinde (5c) gösterilir.
• Pompalama kademesi sadece çalışma sırasında değiştirilebilir.
• Ayrıca, daha yüksek bir pompalama kademesinde akü tüketiminin de arttığını dikkate alın.

10.3 Aşırı yük koruması

Bilgi:

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

11 Temizlik ve bakım

! UYARI

Bu kullanma kılavuzunda açıklanmayan onarım ve bakım işlerinin uzman bir atölye tarafından yapılmasıını sağlayın. Sadece orijinal yedek parçalar kullanın.

! UYARI

Yanlış bakım veya temizlik çalışmaları yaralanmalara neden olabilir!

! UYARI

Temizlik, onarım ve bakım çalışmaları sırasında ü- rün beklenmedik şekilde çalışabilir ve yaralanmala- ra ve yanıklara neden olabilir.

• Ürünü kapatın.
• Aküyü çıkarın.
  – Ürünü soğumaya bırakın.

11.1 Temizlik

1. Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
2. Havalandırma açıklıkları her zaman açık olmalıdır.
3. Temizlik ya da çözelti maddesi kullanmayın; bunlar ü-rünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.

11.1.1 Emme filtresinin (10c) ve emme valfinin (10d) temizlenmesi (Res. 9)

Bilgi:

Tikalı bir emme filtresi nedeniyle ürün hasarları meydana gelebilir. Emme filtresini çalışmadan önce, sonra ve ihtiyaç halinde çalışma sırasında kontrol edin ve temizleyin.

1. Emme filtresini (10c) emme valfinden (10d) sökün.
2. Emme filtresindeki (10c) tüm kirleri temizleyin. Emme filtresine (10c) basınçlı hava üfleyin veya su ile iyice yıkayın.
3. Emme valfini (10d) emme hortumundan (10) sökün.
4. Emme valfinin (10d) kolayca hareket edip etmediğini kontrol edin ve tüm kiri ve birikintileri temizleyin.
5. Emme valfini (10d) ve emme filtresini (10c) emme hortumuna (10) tekrar takın.

11.1.2 Pompa haznesinin (7) temizlenmesi (Res. 10)

Bilgi:

Ürün her kullanımdan sonra tamamen boşaltılmalıdır.

1. Su tahliye bağlantı ağzını (8) açın ve pompa hazne-sindeki (7) suyu boşaltın.
2. Su doldurma dolum haznesini (1) açın.

3. Olası tortuları veya kirleri temizlemek için pompa haznesinden (7) temiz su akmasını sağlayın.

4. Su tahliye ağzını (8) ve su dolum ağzını (1) tekrar ka- patın.

11.2 Bakim

Ürün bakım gerektirmez.

12 Depolama ve taşıma

UYARI

Yaralanma ve yanma tehlikesi!

Ürün beklenmedik şekilde çalışabilir ve bundan dolay yaralanmaya neden olabilir.

– Tüm temizlik ve bakım çalışmalarından önce motoru kapatın.
- Motorun soğumasını bekleyin.
- Aküyü çıkarın.

12.1 Depolama

Depolama için hazırlık

1. Uzun süreli depolamadan önce (örn. kışı geçirme) a- küyü üründen çıkarın.
2. Ürünü temizleyin ve hasar bakımından kontrol edin.
3. Aküyü kısmen şarj edilmiş durumda saklayın.
4. Depolama sırasında her üç ayda bir akünün şarj durumunu kontrol edin.

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin. Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır. Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

12.2 Taşıma

DİKKAT

Depolama veya taşıma öncesinde ürünü tamamen boşaltın.

DİKKAT

Pompa iç kısmına kir girmesini önlemek için hem basınç hem de emme bağlantılarını kör tapalarla kapatın.

• Hasar ve yaralanmaları önlemek için, ürün araçlarda taşınırken devrilmeye ve kaymaya karşı emniyete alınmalıdır.
• Ürünü, örneğin araçlarda taşıma sırasında çarpmaları, darbelere ve şiddetli titreşimlere karşı koruyun.
• Ürün, tutamak kullanılarak kaldırılabilir ve hareket ettirilebilir.

13 Onarım ve yedek parça siparişi

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

13.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Akü SBP2.0 ürün no.: 7909201708
Akü SBP4.0 ürün no.: 7909201709
Şarj cihazı SBC2.4A ürün no.: 7909201710
Şarj cihazı SBC4.5A ürün no.: 7909201711
Şarj cihazı SDBC2.4A ürün no.: 7909201712
Şarj cihazı SDBC4.5A ürün no.: 7909201713
StarterKit SBSK2.0 ürün no: 7909201720
StarterKit SBSK4.0 ürün no: 7909201721

14 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihazların bertaraf edilmesine yönelik bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski bataryalar, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:
• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)
• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).

– Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, ön-cesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Lityum bataryalar hakkında notlar

Cihazı atmadan önce bataryaları çıkarın!

- Batarya evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı bataryalar, zehirli buharlar veya sıvılar sızarsa çevreye ve sağlığınıza zarar verebilir.

- Bozuk veya bitmiş aküler (AB) 2023/1542 düzenlemesi uyarınca geri dönüşüme aktarılmalıdır.

- Bataryayı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.

- Bataryaları deşarj olmuş durumda tasfiye edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Bataryayı açmayın.

- Bataryaları yerel yönetmeliklere uygun olarak tasfiye edin. Şarj edilebilir bataryaları, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

15 Arıza giderme

Aşağıdaki tabloda hata belirtileri yer almaktadır ve ürününüz doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza Olası sebep Yardım

Pompa çalışmaya başlamıyor Hasarlı açma/kapama tuşu Müşteri		hizmetleriyle iletişime geçin
Akü boş Aküyü şarj edin.
Akü doğru bir şekilde yerleştirilmemiştir		Aküyü tekrar yerleştirin.
Pompa emmiyor Emme valfi suyun içinde değil Emme valfini suya daldırın
			Emme yüksekliği çok yüksek
			Susuz pompa haznesi
			Emme hattında hava var
			Emme filtresi tıkalı
			Emme valfi sıkışıyor
Yetersiz taşıma miktarı	Akü kapasitesi azalıyor	Akünün şarj edilmesi
	Kirleticiler nedeniyle pompa performansı azalmış	Pompayı temizleyin

16 AB uygunluk beyani

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

Ürün adı: Akülü bahçe pompası - C-GP3000-X

Ürün no. 5909411900

AB yönetmeliği:

2014/30/AB, 2006/42/EG, 2011/65/EU*,

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN 60335-1:2012/A15:2021;

EN IEC 60335-2-41:2021/A11:2021;

EN 62233:2008;

EN 55014-1:2017/A11:2020;

EN IEC 55014-1:2021;

EN 55014-2:1997/A2:2008;

EN IEC 55014-2:2021

Yetkili dokümantasyon temsilcisi:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen
