| Marka | ASRock |
| Model | H170 Combo |
| Kategori | Anakart |
| Ürün Tipi | ATX Anakart |
| İşlemci Soketi | LGA1151 |
| Uyumlu İşlemciler | Intel Core i7/i5/i3/Pentium/Celeron (6. Nesil) |
| Chipset | Intel H170 |
| Bellek Tipi | DDR4 2133 / DDR3/DDR3L 1866(OC)/1600/1333/1066 |
| Bellek Yuva Sayısı | 4 (2 DDR4 için, 2 DDR3 için) |
| Maksimum Bellek | 32 GB (tahmini) |
| Genişletme Yuvaları | 1x PCIe 3.0 x16, 1x PCIe 3.0 x4, 1x PCIe 2.0 x1, 2x PCI |
| Dahili Grafik | Intel HD Graphics 510/530 (HDMI, DVI-D, VGA) |
| Depolama | 6x SATA3 (6 Gb/s), 1x M.2 (SATA/PCIe Gen3 x4), 2x SATA Express |
| USB | 6x USB 3.0 (arka), 2x USB 3.0 (ön), 4x USB 2.0 (ön) |
| Ses | Realtek ALC892 (7.1 kanal) |
| Ağ | Gigabit Ethernet (Realtek RTL8111GR) |
| Arka Panel Bağlantıları | 1x PS/2, 1x HDMI, 1x DVI-D, 1x VGA, 6x USB 3.0, 1x RJ45, 5x Ses jakı, 1x SPDIF optik |
| Boyutlar (U x G) | 30,5 x 22,4 cm (ATX form faktörü) |
| Ağırlık | Yaklaşık 0,8 kg |
| Güç | ATX 24 pin + ATX 12V 8 pin |
| Ana Özellikler | Çift DDR4/DDR3 belleği, M.2 Ultra, Tam Dalga Koruması, Grafik arayüzlü UEFI BIOS |
| Bakım ve Temizlik | Düzenli olarak basınçlı hava ile toz alma, sıvılardan kaçının |
| Güvenlik | Elektrostatik boşalma (ESD) koruması, aşırı gerilim koruması |
| Onarılabilirlik ve Yedek Parçalar | Değiştirilebilir CMOS pili, standart konektörler, ASRock teknik desteği |
| Desteklenen İşletim Sistemleri | Windows 7 (64-bit), Windows 8.1 (64-bit), Windows 10 (64-bit) |
Sık sorulan sorular - H170 Combo ASROCK
Kullanıcıların soruları hakkında H170 Combo ASROCK
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Anakart PDF formatında ücretsiz! Kılavuzunuzu bulun H170 Combo - ASROCK ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. H170 Combo markasının ASROCK.
KULLANIM KILAVUZU H170 Combo ASROCK
ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock H170 Combo anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın AS-Rock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.
1.1 Ambalaj İçeriği
1.2 Özellikler
Platform
CPU
^TM i7/i5/i3/Pentium ^® /Celeron ^® İşlemcileri destekler (Yuva 1151)
Yonga
kümesi
Bellek
bellege alınmamış belleği destekler
* 1866 (OC) hızına kadar 2 tane DDR3/DDR3L bellek modülü, 1333 hızına kadar 4 tane DDR3/DDR3L bellek modülü destekler
* Ayrıntılı bilgi için ASRock'ın web sitesindeki Bellek Desteği Listesine bakın. (http://www.asrock.com/)
Genişletme
Yuvasi
modu)
* Eksiltmeli kod çözme gerektiren PCI kartları desteklenmez. ^TM ve CrossFireX ^TM desteğine sahiptir
Grafikler
yalnızca GPU entegre edilmiş işlemciler ile desteklenir.
AVC, MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Net Video HD Teknolojisi, Intel® Insider™, Intel® HD Graphics 510/530 ile Intel® Quick Sync Video
HDMI bağlantı noktalarını destekler
maksimum çözünürlükte HDMI destekler
Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitorü kullanılmalıdır)
Destekler HEVC, VP8, VP9
ray (BD) kayıttan yürütme destekler
Ses
Ses Codec Bileşeni)
Koruması)
LAN
Koruması)
Arka Panel I/O
Destekler (ASRock Tam Ani Gerilim Koruması))
ve SPEED LED)
Hat Girişi / Ön Hoparlör / Mikrofon
Depolama
* Destek duyurulacak
* M2_1, bir SATA tipi M.2 aygıtı tarafından kullanılıyorsa, SATA3_0 devre dışı bırakılacaktır.
ve Gen3 x4 (32 Gb/sn.) değerine kadar M.2 PCI Express modülünü destekler
* ASRock U.2 Takımını destekler
Bağlayıcı
(ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))
(ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))
BIOS
Özelliği
VCCSA Çoklu Gerilim Ayarı
Donanım Monitörü
fani hızı)
PCH 1,0V, VCCIO, VCCSA
os
* Windows® 7 işletim sistemini yüklemek için, ISO dosyasında sıkıştırılmış xHCI sürücülerine sahip değiştirilmiş yükleme diski gereklidir. Daha ayrıntılı talimatlar için lütfen 140 sayfaya başvurun.
* Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com
Belgeler
gereklidir)
* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırta maa araçlarının kullanılması da dahil olmak üzere tüm hız aşırta işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırta, sisteminizin dayanıklığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.
1.3 Bağlantı Teli Kurulumu
Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

CMOS'u Temizle Bağlantı Teli (CLRMOS1)
(bkz. sf.1, No. 20)


CMOS'u TemizleVarsayılan
CLRMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.
1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.
Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 16)

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):
Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.
RESET (Sifirlama Anahtari):
Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.
PLED (Sistem Güç LED'i):
Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.
HDLED (Sabit Disk Etkinlik LED'i):
Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

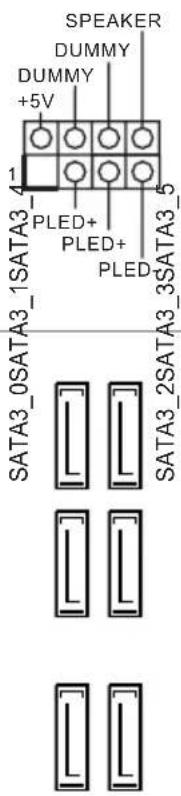

Güç LED'i ve Hoparlör
Bağlantısı
(7 pimli SPK_PLED1)
(bkz. sf.1, No. 17)

Lütfen kasa güç LED'ini ve kasa hoparlörünü bu bağlantıya takın.
Seri ATA3 Bağlayıcıları
(SATA3_0:
bkz. sf.1, No. 8)
(SATA3_1:
bkz. sf.1, No. 10)
(SATA3_2:
bkz. sf.1, No. 9)
(SATA3_3:
bkz. sf.1, No. 11)
(SATA3_4:
bkz. sf.1, No. 15)
(SATA3_5:
bkz. sf.1, No. 14)
Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. SATA3_0, SATA3_1, SATA_E_1 ile paylaşılr. SATA3_2, SATA3_3, SATA_E_2 ile paylaşılr. * M2_1, bir SATA tipi M.2 aygıtı tarafından kullanılıyororsa, SATA3_0 devre dışı bırakılacaktır.
Seri ATA Express
Bağlayıcıları
(SATA_E_1:
bkz. sf.1, No. 12)
(SATA_E_2:
bkz. sf.1, No. 13)

Lütfen bu bağlayıcılara ya SATA ya da PCIe depolama aygıtlarını bağlayın.
USB 2.0 Bağlantıları
(9-pin USB_9_10)
(bkz. sf.1, No. 19)
(9 pimli USB_11_12)
(bkz. sf.1, No. 18)

Bu anakartta iki başlık vardır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.
USB 3.0 Bağlantıları
(19-pin USB_5_6)
(bkz. sf.1, No. 6)

Bu anakart üzerinde, G/Ç paneli üzerindeki dört USB 3.0 bağlantı noktasının yanı sıra bir adet bağlantı bulunmaktadır. Bu USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.
Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 24)

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

- Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
- AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'i (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.
Kasa Fanı Bağlayıcıları
(4-pin CHA_FAN1)
(bkz sf.1, No. 21)

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.
(4-pin CHA_FAN2)
(bkz sf.1, No. 7)

(4-pin CHA_FAN3)
(bkz sf.1, No. 4)

CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz sf.1, No. 25)
(4-pin CPU_FAN2)
(bkz sf.1, No. 26)

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 5)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın.
ATX 12V Güç Bağlayıcısı
(8-pin ATX12V1)
(bkz. sf.1, No. 1)

Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın.
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.1, No. 23)

Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.

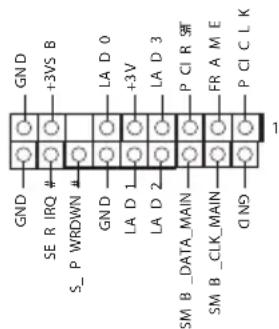

TPM bağlantısı
(17-pin TPMS1)
(bkz. sf.1, No. 22)

Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanması da yardımcıdır.
