Marca	ASRock
Modelo	H170 Combo
Categoria	Placa-mãe
Tipo de produto	Placa-mãe ATX
Soquete do processador	LGA1151
Processadores compatíveis	Intel Core i7/i5/i3/Pentium/Celeron (6ª geração)
Chipset	Intel H170
Tipo de memória	DDR4 2133 / DDR3/DDR3L 1866(OC)/1600/1333/1066
Número de slots de memória	4 (2 para DDR4, 2 para DDR3)
Memória máxima	32 GB (estimativa)
Slots de expansão	1x PCIe 3.0 x16, 1x PCIe 3.0 x4, 1x PCIe 2.0 x1, 2x PCI
Gráficos integrados	Intel HD Graphics 510/530 (HDMI, DVI-D, VGA)
Armazenamento	6x SATA3 (6 Gb/s), 1x M.2 (SATA/PCIe Gen3 x4), 2x SATA Express
USB	6x USB 3.0 (traseiro), 2x USB 3.0 (frontal), 4x USB 2.0 (frontal)
Áudio	Realtek ALC892 (7.1 canais)
Rede	Gigabit Ethernet (Realtek RTL8111GR)
Conectores traseiros	1x PS/2, 1x HDMI, 1x DVI-D, 1x VGA, 6x USB 3.0, 1x RJ45, 5x Conectores de áudio, 1x SPDIF óptico
Dimensões (L x l)	30,5 x 22,4 cm (formato ATX)
Peso	Aproximadamente 0,8 kg
Alimentação	ATX 24 pinos + ATX 12V 8 pinos
Características principais	Memória dupla DDR4/DDR3, M.2 Ultra, Proteção completa contra picos, BIOS UEFI com interface gráfica
Manutenção e limpeza	Limpeza regular com ar comprimido, evitar líquidos
Segurança	Proteção contra descargas eletrostáticas (ESD), proteção contra sobretensões
Reparabilidade e peças de reposição	Bateria CMOS substituível, conectores padrão, suporte técnico ASRock
Sistemas operacionais suportados	Windows 7 (64 bits), Windows 8.1 (64 bits), Windows 10 (64 bits)

Perguntas frequentes - H170 Combo ASROCK

Quais processadores são compatíveis com a placa-mãe ASRock H170 Combo?

Esta placa-mãe suporta processadores Intel Core i7/i5/i3, Pentium e Celeron de 6ª geração (Skylake) no soquete LGA1151.

Posso usar DDR4 e DDR3 ao mesmo tempo nesta placa?

Sim, a placa H170 Combo possui slots dedicados para DDR4 e DDR3. No entanto, não é possível misturar os tipos de memória: use dois módulos DDR4 ou dois módulos DDR3.

Como limpar o CMOS na placa ASRock H170 Combo?

Desligue o computador e desconecte o cabo de alimentação. Localize o jumper CLRMOS1 (veja o manual). Usando uma tampa, curto-circuite os pinos 2 e 3 por 5 segundos. Coloque a tampa de volta na posição inicial (pinos 1-2) e reconecte a alimentação.

Quais são as portas de saída de vídeo disponíveis?

A placa oferece uma porta HDMI (até 4Kx2K @ 24Hz), uma DVI-D e uma VGA. As saídas dependem do processador usado (é necessário um processador com GPU integrada).

Como conectar o painel frontal ao conector PANNEAU1?

Conecte os cabos do gabinete (botão power, reset, LED) no conector PANNEAU1 de 9 pinos respeitando a pinagem. Consulte o manual para identificar os pinos positivos e negativos.

Posso instalar um SSD M.2 nesta placa-mãe?

Sim, ela possui um slot M.2 (M2_1) compatível com dispositivos M.2 do tipo SATA ou PCIe Gen3 x4 (32 Gb/s). Observe que se um dispositivo M.2 SATA for instalado, a porta SATA3_0 é desativada.

Qual é o procedimento para instalar o Windows 7 nesta placa?

O Windows 7 requer um driver xHCI integrado ao meio de instalação. Crie um pendrive de instalação modificado com os drivers xHCI, ou use uma ferramenta como ASRock Win7 USB Patcher.

O que significa 'Proteção completa contra picos'?

É uma tecnologia ASRock que protege a placa-mãe contra sobretensões elétricas e descargas eletrostáticas (ESD) nas portas USB, Ethernet e áudio para maior durabilidade.

A placa-mãe suporta CrossFireX?

Sim, ela suporta AMD CrossFireX com no máximo duas placas de vídeo (uma em PCIe x16 e a outra em PCIe x4).

Como atualizar a BIOS?

Baixe a versão mais recente da BIOS no site da ASRock. Copie o arquivo para um pendrive FAT32. Reinicie e pressione F6 para acessar a ferramenta Flash BIOS na UEFI. Selecione o arquivo e confirme a atualização.

MANUAL DE UTILIZADOR H170 Combo ASROCK

Obrigado por comprar a placa-mãe ASRock H170 Combo, uma placa-mãe confiável produzida sob o controle de qualidade altamente consistente da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

1.2 Especificações

Plataforma

CPU

^a Geração Core ^TM i7/i5/i3/

Pentium ^® /Celeron ^® (Soquete 1151)

Chipset

Memória

intermédia

não ECC, sem memória intermédia

* Suporta 2 x módulos de memória DDR3/DDR3L até 1866(OC) e

4 x módulos de memória DDR3/DDR3L até 1333

* Por favor, consulte a Lista de Suporte de Memória no site da

ASRock para obter mais informação. (http://www.asrock.com/)

Slot de

expansão

x4)

* Placas PCI que precisam de decodificação subtrativa não são suportadas.

^TM e CrossFireX ^TM

Gráficos

ser suportados com processadores com GPU integrada.

Video com HEVC, AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Tecnologia Intel® Clear Video HD, Intel® Insider™, Gráficos Intel® HD 510/530

controladores de vídeo independentes

24Hz / (3840x2160) @ 30Hz

60Hz

e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)

DVI-D e HDMI

Áudio

áudio Realtek ALC892)

Picos ASRock)

LAN

tra Picos ASRock)

/Central / Graves / Entrada de linha / Alto-falante frontal / Microfone

Armazena- mento

RAID 1, RAID 5, RAID 10, Tecnologia de Armazenamento Rápido Intel® 14 e Tecnologia de Resposta Inteligente Intel), NCQ, AHCI e Conexão a Quente

* Suporte a ser anunciado
* Se M2_1 é ocupado por um dispositivo tipo M.2 SATA, SATA3_0 será desativado.
e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s)
* Suporta Kit U.2 ASRock

Conector

Proteção ESD (Proteção Total Contra Picos ASRock))

Proteção ESD (Proteção Total Contra Picos ASRock))

Funções da BIOS

VCCSA Multi ajuste de tensão

Monitor de hardware

dade da ventoinha do gabinete pela temperatura da CPU)

DRAM, VPPM, PCH 1,0V, VCCIO, VCCSA

so

*Para instalar o SO Windows 7, um disco de instalação modificado com condutores xHCI no arquivo ISO é necessário. Consulte a página 140 para a operação mais detalhada.

* Para o driver atualizado do Windows® 10, por favor, visite o website da ASRock para mais detalhes: http://www.asrock.com

Certificações

alimentação preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

1.3 Configuração dos jumpers

A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.

CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predefinidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto do pino 2 e do pino3 no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perfil padrão do usuário serão apagados só se a bateria CMOS for removida.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

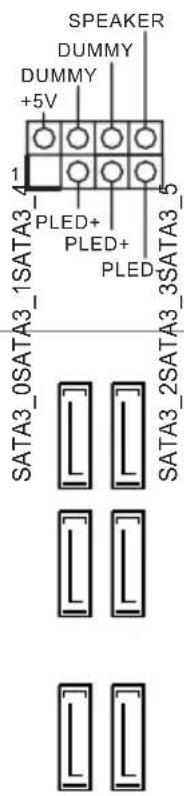

LED de alimentação e Cabeçote de Autofalante (SPK_PLED1 de 7 pinos) (ver p.1, N.º 17)

Conecte o LED de alimentação do chassi e o autofalante do chassi a este cabeçote.

Conectores série ATA3

(SATA3_0:

ver p.1, N.° 8)

(SATA3_1:

ver p.1, N.° 10)

(SATA3_2:

ver p.1, N.° 9)

(SATA3_3:

ver p.1, N.° 11)

(SATA3_4:

ver p.1, N.° 15)

(SATA3_5:

ver p.l, N.° 14)

Estes seis conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. O SATA3_0, SATA3_1 são compartilhados com o SATA_E_1. O SATA3_2, SATA3_3 são compartilhados com o SATA_E_2.

* Se M2_1 é ocupado por um dispositivo tipo M.2 SATA, SATA3_0 será desativado.

Conectores Seriais ATA

Express

(SATA_E_1:

ver p.1, N.° 12)

(SATA_E_2:

ver p.1, N.° 13)

Por favor, conecte dispositivos de armazenamento PCIe ou SATA a estes conectores.

Suportes USB 2.0

Há dois cabeçotes nesta placamãe. Cada suporte USB 2.0 pode suportar duas portas.

Suportes USB 3.0 (USB_5_6 de 19 pinos) (ver p.1, N.° 6)

Além de seis portas USB 3.0 no painel de E/S, existe uma plataforma nesta placa-mãe. Cada suporte USB 3.0 pode ter duas portas.

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligálos ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".

Por favor, conecte os cabos do ventilador aos conectores do ventilador e corresponda o fio preto no pino terra.

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 5)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 1)

Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.

Este suporte COM1 recebe um módulo da porta serial.

Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.
