Marca	ASRock
Modello	H170 Combo
Categoria	Scheda madre
Tipo di prodotto	Scheda madre ATX
Socket processore	LGA1151
Processori compatibili	Intel Core i7/i5/i3/Pentium/Celeron (6a generazione)
Chipset	Intel H170
Tipo di memoria	DDR4 2133 / DDR3/DDR3L 1866(OC)/1600/1333/1066
Numero di slot memoria	4 (2 per DDR4, 2 per DDR3)
Memoria massima	32 GB (stima)
Slot di espansione	1x PCIe 3.0 x16, 1x PCIe 3.0 x4, 1x PCIe 2.0 x1, 2x PCI
Grafica integrata	Intel HD Graphics 510/530 (HDMI, DVI-D, VGA)
Archiviazione	6x SATA3 (6 Gb/s), 1x M.2 (SATA/PCIe Gen3 x4), 2x SATA Express
USB	6x USB 3.0 (posteriori), 2x USB 3.0 (frontali), 4x USB 2.0 (frontali)
Audio	Realtek ALC892 (7.1 canali)
Rete	Gigabit Ethernet (Realtek RTL8111GR)
Connettività posteriore	1x PS/2, 1x HDMI, 1x DVI-D, 1x VGA, 6x USB 3.0, 1x RJ45, 5x Jack audio, 1x SPDIF ottico
Dimensioni (L x P)	30,5 x 22,4 cm (formato ATX)
Peso	Circa 0,8 kg
Alimentazione	ATX 24 pin + ATX 12V 8 pin
Caratteristiche principali	Doppia memoria DDR4/DDR3, M.2 Ultra, Protezione completa contro i picchi, BIOS UEFI con interfaccia grafica
Manutenzione e pulizia	Spolveratura regolare con aria compressa, evitare liquidi
Sicurezza	Protezione contro le scariche elettrostatiche (ESD), protezione contro le sovratensioni
Riparabilità e ricambi	Batteria CMOS sostituibile, connettori standard, supporto tecnico ASRock
Sistemi operativi supportati	Windows 7 (64 bit), Windows 8.1 (64 bit), Windows 10 (64 bit)

Domande frequenti - H170 Combo ASROCK

Quali processori sono compatibili con la scheda madre ASRock H170 Combo?

Questa scheda madre supporta i processori Intel Core i7/i5/i3, Pentium e Celeron di 6a generazione (Skylake) nel formato LGA1151.

Posso usare sia DDR4 che DDR3 su questa scheda?

Sì, la scheda H170 Combo dispone di slot dedicati per DDR4 e DDR3. Tuttavia, non è possibile mescolare i tipi di memoria: utilizzare o due moduli DDR4 o due moduli DDR3.

Come cancellare il CMOS sulla scheda ASRock H170 Combo?

Spegnere il computer e scollegare il cavo di alimentazione. Individuare il jumper CLRMOS1 (vedi manuale). Utilizzando un cappuccio, cortocircuitare i pin 2 e 3 per 5 secondi. Riposizionare il cappuccio nella posizione iniziale (pin 1-2) e ricollegare l'alimentazione.

Quali sono le porte di uscita video disponibili?

La scheda offre una porta HDMI (fino a 4Kx2K @ 24Hz), una DVI-D e una VGA. Le uscite dipendono dal processore utilizzato (è richiesto un processore con GPU integrata).

Come collegare il pannello frontale al connettore PANNEAU1?

Collegare i cavi del case (pulsante di accensione, reset, LED) al connettore PANNEAU1 a 9 pin rispettando la piedinatura. Consultare il manuale per identificare i pin positivi e negativi.

Posso installare un SSD M.2 su questa scheda madre?

Sì, possiede uno slot M.2 (M2_1) compatibile con dispositivi M.2 di tipo SATA o PCIe Gen3 x4 (32 Gb/s). Notare che se viene installato un dispositivo M.2 SATA, la porta SATA3_0 viene disattivata.

Qual è la procedura per installare Windows 7 su questa scheda?

Windows 7 richiede un driver xHCI integrato nel supporto di installazione. Creare una chiavetta USB di installazione modificata con i driver xHCI, oppure utilizzare uno strumento come ASRock Win7 USB Patcher.

Cosa significa 'Protezione completa contro i picchi'?

È una tecnologia ASRock che protegge la scheda madre contro le sovratensioni elettriche e le scariche elettrostatiche (ESD) sulle porte USB, Ethernet e audio per una maggiore durata.

La scheda madre supporta il CrossFireX?

Sì, supporta AMD CrossFireX con un massimo di due schede grafiche (una in PCIe x16 e l'altra in PCIe x4).

Come aggiornare il BIOS?

Scarica l'ultima versione del BIOS dal sito ASRock. Copia il file su una chiavetta USB FAT32. Riavvia e premi F6 per accedere allo strumento Flash BIOS nell'UEFI. Seleziona il file e conferma l'aggiornamento.

MANUALE UTENTE H170 Combo ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock H170 Combo, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

1.2 Specifiche

Piattaforma

CPU

^th Generation Intel ^ Core ^TM i7/i5/i3/

Pentium ^® /Celeron ^® (Socket 1151)

Chipset

Memoria

canale

1600/1333/1066 non ECC, senza buffer

* Supporto di 2 moduli di memoria DDR3/DDR3L fini a 1866

(OC) e di 4 moduli di memoria DDR3/DDR3L fino a 1333

* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock.

(http://www.asrock.com/)

Alloggio

d'espan-

x16:PCIE4:modalità x4)

sione

* Non sono supportate le schede PCI che necessitano di decodifica sottrattiva.

^TM e CrossFireX ^TM

Grafica

uscite VGA possono essere supportate soltanto con processori con GPU integrata.

Intel ^® : Intel ^® Quick Sync Video con HEVC, AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel ^® InTru ^TM 3D, tecnologia Intel ^® Clear Video HD, Intel ^® Insider ^TM , Intel ^® HD Graphics 510/530

tramite controller display indipendenti

(4096x2160) @ 24Hz / (3840x2160) @ 30Hz

a 60 Hz

xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

porte DVI-D e HDMI

Audio

Realtek ALC892)

ASRock dai picchi di corrente)

LAN

(ESD) (protezione completa ASRock dai picchi di corrente)

I/O

pannello

posteriore

elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

LED)

posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono

Archiviazione

* Supporto di prossima comunicazione
* Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato.
ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)
* Supporta kit ASRock U.2

Connettore

Control)

Control)

(supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

(supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

Funzionalità

BIOS

multilingue

VPPM, PCH 1,0V, VCCIO, VCCPLL, VCCSA

Hardware Monitor

in base alla temperatura della CPU)

DRAM, VPPM, PCH 1,0V, VCCIO, VCCSA

so

* Per installare Windows® 7, è necessario un disco di installazione modificato con i driver xHCI integrati nel file ISO. Fare riferimento a pagina 140 per altre istruzioni dettagliate.
* Per il driver aggiornato di Windows® 10, visitare il sito ASRock all'indirizzo: http://www.asrock.com

Certificazioni

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Jumper per azzerare la CMOS (CLRMOS1)

(vedere pag. 1, n. 20)

predefinito

Azzerare la CMOS

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 16)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

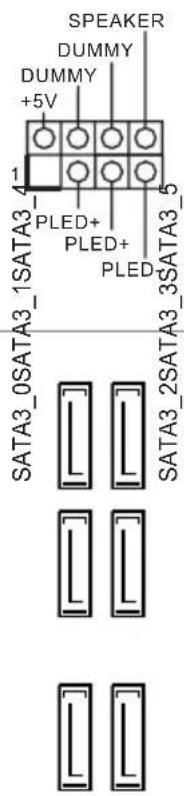

Connettore LED alimentazione e altoparlante (SPK_PLED1 7 pin) (vedere pag. 1, n. 17)

Connettori Serial ATA3

(SATA3_0: vedere pag. 1, n. 8) (SATA3_1: vedere pag. 1, n. 10) (SATA3_2: vedere pag. 1, n. 9) (SATA3_3: vedere pag. 1, n. 11) (SATA3_4: vedere pag. 1, n. 15) (SATA3_5: vedere pag. 1, n. 14)

Collegare i LED alimentazione e l'altoparlante a questo connettore.

Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s. SATA3_0, SATA3_1 è condiviso con SATA_ E_1. SATA3_2, SATA3_3 è condiviso con SATA_E_2. * Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato.

Connettori Serial ATA

Express

(SATA_E_1:

vedere pag.1, n. 12)

(SATA_E_2:

vedere pag.1, n. 13)

Collegare i dispositivi d'archiviazione SATA o PCIe a questi connettori.

Header USB 2.0

(USB_9_10 a 9 pin)

(vedere pag. 1, n. 19)

(USB_11_12 a 9 pin)

(vedere pag. 1, n. 18)

Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.0 (USB_5_6 a 19 pin) (vedere pag. 1, n. 6)

Oltre alle sei porte USB 3.0 del pannello I/O, questa scheda madre è dotata di un collettore. Questo connettore USB 3.0 può supportare due porte.

Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 24)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:
   A. Collegare Mic_IN (MIC) a MIC2_L.
   B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
   C. Collegare Ground (GND) a Ground (GND).
   D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
   Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettori ventola telaio (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 21)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

(CHA_FAN2 a 4 pin) (vedere pag. 1, n. 7)

(CHA_FAN3 a 4 pin) (vedere pag. 1, n. 4)

Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 25)

(CPU_FAN2 a 4 pin) (vedere pag. 1, n. 26)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 5)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'ali-mentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 23)

Questo header COM1 supporta un modulo di porta seriale.

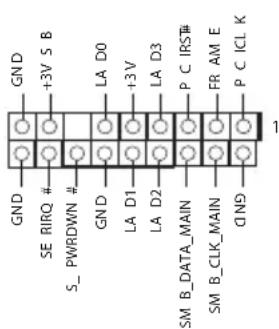

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 22)

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piatta-forma.
