Marke	ASRock
Modell	H170 Combo
Kategorie	Mainboard
Produkttyp	ATX-Mainboard
CPU-Sockel	LGA1151
Kompatible Prozessoren	Intel Core i7/i5/i3/Pentium/Celeron (6. Generation)
Chipsatz	Intel H170
Speichertyp	DDR4 2133 / DDR3/DDR3L 1866(OC)/1600/1333/1066
Anzahl der Speichersteckplätze	4 (2 für DDR4, 2 für DDR3)
Maximaler Speicher	32 GB (Schätzung)
Erweiterungssteckplätze	1x PCIe 3.0 x16, 1x PCIe 3.0 x4, 1x PCIe 2.0 x1, 2x PCI
Integrierte Grafik	Intel HD Graphics 510/530 (HDMI, DVI-D, VGA)
Speicher	6x SATA3 (6 Gb/s), 1x M.2 (SATA/PCIe Gen3 x4), 2x SATA Express
USB	6x USB 3.0 (Rückseite), 2x USB 3.0 (Vorderseite), 4x USB 2.0 (Vorderseite)
Audio	Realtek ALC892 (7.1 Kanäle)
Netzwerk	Gigabit Ethernet (Realtek RTL8111GR)
Rückseitige Anschlüsse	1x PS/2, 1x HDMI, 1x DVI-D, 1x VGA, 6x USB 3.0, 1x RJ45, 5x Audio-Klinkenstecker, 1x SPDIF optisch
Abmessungen (L x B)	30,5 x 22,4 cm (ATX-Format)
Gewicht	Ca. 0,8 kg
Stromversorgung	ATX 24-polig + ATX 12V 8-polig
Hauptmerkmale	Dual-Speicher DDR4/DDR3, M.2 Ultra, Vollständiger Überspannungsschutz, UEFI-BIOS mit grafischer Oberfläche
Wartung und Reinigung	Regelmäßiges Entstauben mit Druckluft, Flüssigkeiten vermeiden
Sicherheit	Schutz vor elektrostatischer Entladung (ESD), Überspannungsschutz
Reparierbarkeit und Ersatzteile	Austauschbare CMOS-Batterie, Standardanschlüsse, ASRock-Support
Unterstützte Betriebssysteme	Windows 7 (64-Bit), Windows 8.1 (64-Bit), Windows 10 (64-Bit)

Häufig gestellte Fragen - H170 Combo ASROCK

Welche Prozessoren sind mit dem ASRock H170 Combo Mainboard kompatibel?

Dieses Mainboard unterstützt Intel Core i7/i5/i3, Pentium und Celeron Prozessoren der 6. Generation (Skylake) im LGA1151-Sockel.

Kann ich sowohl DDR4 als auch DDR3 auf dieser Karte verwenden?

Ja, das H170 Combo Mainboard verfügt über dedizierte Steckplätze für DDR4 und DDR3. Es ist jedoch nicht möglich, die Speichertypen zu mischen: Verwenden Sie entweder zwei DDR4-Module oder zwei DDR3-Module.

Wie lösche ich das CMOS auf dem ASRock H170 Combo Mainboard?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel. Suchen Sie den Jumper CLRMOS1 (siehe Handbuch). Kurzschließen Sie mit einer Kappe die Pins 2 und 3 für 5 Sekunden. Setzen Sie die Kappe wieder in die Ausgangsposition (Pins 1-2) und schließen Sie das Netzteil wieder an.

Welche Videoausgänge sind verfügbar?

Die Karte bietet einen HDMI-Anschluss (bis zu 4Kx2K @ 24Hz), einen DVI-D und einen VGA. Die Ausgänge hängen vom verwendeten Prozessor ab (ein Prozessor mit integrierter GPU ist erforderlich).

Wie verbinde ich das Frontpanel mit dem Anschluss PANNEAU1?

Schließen Sie die Gehäusekabel (Power-Taster, Reset, LED) an den 9-poligen PANNEAU1-Stecker an, unter Beachtung der Pinbelegung. Konsultieren Sie das Handbuch, um die positiven und negativen Pins zu identifizieren.

Kann ich eine M.2-SSD auf diesem Mainboard installieren?

Ja, es hat einen M.2-Steckplatz (M2_1), der mit M.2-Geräten vom Typ SATA oder PCIe Gen3 x4 (32 Gb/s) kompatibel ist. Beachten Sie, dass bei Installation eines M.2-SATA-Geräts der SATA3_0-Anschluss deaktiviert wird.

Wie lautet das Verfahren zur Installation von Windows 7 auf dieser Karte?

Windows 7 erfordert einen xHCI-Treiber, der in das Installationsmedium integriert ist. Erstellen Sie einen modifizierten USB-Installationsstick mit den xHCI-Treibern oder verwenden Sie ein Tool wie den ASRock Win7 USB Patcher.

Was bedeutet 'Vollständiger Überspannungsschutz'?

Es handelt sich um eine ASRock-Technologie, die das Mainboard vor elektrischen Überspannungen und elektrostatischen Entladungen (ESD) an den USB-, Ethernet- und Audioanschlüssen schützt, für eine bessere Haltbarkeit.

Unterstützt das Mainboard CrossFireX?

Ja, es unterstützt AMD CrossFireX mit maximal zwei Grafikkarten (eine auf PCIe x16 und die andere auf PCIe x4).

Wie aktualisiere ich das BIOS?

Laden Sie die neueste BIOS-Version von der ASRock-Website herunter. Kopieren Sie die Datei auf einen FAT32-USB-Stick. Starten Sie neu und drücken Sie F6, um auf das Flash-BIOS-Tool im UEFI zuzugreifen. Wählen Sie die Datei aus und bestätigen Sie das Update.

BEDIENUNGSANLEITUNG H170 Combo ASROCK

Vielen Dank, dass Sie sich für das H170 Combo von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

1.2 Technische Daten

Plattform

Prozessor

^TM i7/i5/i3/Pentium ^® /

Celeron ^® der 6. Generation (Sockel 1151)

Chipsatz

Speicher

ECC, ungepufferter Speicher

* Unterstützt 2 x DDR3/DDR3L-Speichermodule bis 1866 (OC) und 4 x DDR3/DDR3L-Speichermodule bis 1333

* Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)

Erweiter-

ungssteck-

PCIE4:x4-Modus)

platz

* PCI-Karten, die eine subtraktive Dekodierung benötigen, werden nicht unterstützt.

^TM und CrossFireX ^TM

Grafikkarte

Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Intel® Quick Sync Video mit HEVC, AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 510/530

Ports durch unabhängige Monitor-Controller

(4096x2160) @ 24Hz / (3840x2160) @ 30Hz

bei 60 Hz

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)

DVI-D- und HDMI-Ports

Audio

Audiocodec)

Protection)

LAN

dung (ASRock Full Spike Protection)

Rückblende, E/A

elektrostatische Entladung (ASRock Full Spike Protection))

und Geschwindigkeit-LED)

Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 14 und Intel Smart Response Technology), NCQ, AHCI und Hot-Plugging

* Anzukündigende Unterstützung
* Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.

Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)

* Unterstützt ASRock U.2-Kit

Anschluss

Lüftergeschwindigkeitssteuerung)

Lüftergeschwindigkeitssteuerung)

(unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

(unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

BIOS-Funktion

sprachiger grafischer Benutzerschnittstellen

VCCPLL, VCCSA Mehrfachspannungsanpassung

Hard- wareüberwa- chung

der Gehäuselüftergeschwindigkeit durch CPU-Temperatur)

* Zur Installation des Windows* 7-Betriebssystems wird ein modifiziertes Installationslaufwerk mit xHCI-Treibern in der ISO-Datei benötigt. Detaillierte Anweisungen finden Sie auf Seite 140.
* Einzelheiten zum aktualisierten Windows® 10-Treiber entnehmen Sie bitte der ASRock-Webseite: http://www.asrock.com

Zertifizierungen

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper (CLRMOS1)

(siehe S. 1, Nr. 20)

Standard

CMOS löschen

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 16)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

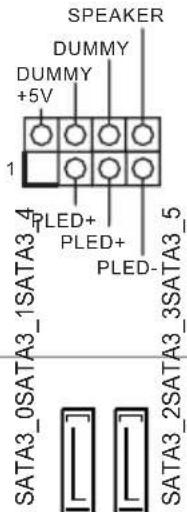

Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 17)

Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste.

Serial-ATA-III-Anschlüsse (SATA3_0: siehe S. 1, Nr. 8) (SATA3_1: siehe S. 1, Nr. 10) (SATA3_2: siehe S. 1, Nr. 9) (SATA3_3: siehe S. 1, Nr. 11) (SATA3_4: siehe S. 1, Nr. 15) (SATA3_5: siehe S. 1, Nr. 14)

Diese sechs SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s. SATA3_0 und SATA3_1 werden gemeinsam mit SATA_E_1 genutzt. SATA3_2 und SATA3_3 werden gemeinsam mit SATA_E_2 genutzt. * Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.

Serial-ATA-Express-Anschlüsse (SATA_E_1: siehe S. 1, Nr. 12) (SATA_E_2: siehe S. 1, Nr. 13)

Bitte verbinden Sie entweder SATA- oder PCIe-Speichergeräte mit diesen Anschlüssen.

USB 2.0-Stiftleisten (9-polig, USB_9_10) (siehe S. 1, Nr. 19) (9-polig, USB_11_12) (siehe S. 1, Nr. 18)

Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

USB 3.0-Stiftleisten

(19-polig, USB_5_6)

(siehe S. 1, Nr. 6)

Neben sechs USB 3.0-Ports an der E/A-Blende befindet sich eine Stiftleiste an diesem Motherboard. Diese USB 3.0-Stiftleiste unterstützt zwei Ports.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 24)

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostifleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselüfteranschlüsse

(4-polig, CHA_FAN1)

(siehe S. 1, Nr. 21)

Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

(4-polig, CHA_FAN2)

(siehe S. 1, Nr. 7)

(4-polig, CHA_FAN3)

(siehe S. 1, Nr. 4)

CPU-Lüfteranschlüsse

(4-polig, CPU_FAN1)

(siehe S. 1, Nr. 25)

(4-polig, CPU_FAN2)

(siehe S. 1, Nr. 26)

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter).

Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss

(24-polig, ATXPWR1)

(siehe S. 1, Nr. 5)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss

(8-polig, ATX12V1)

(siehe S. 1, Nr. 1)

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

Serieller-Port-Stiftleiste

(9-polig, COM1)

(siehe S. 1, Nr. 23)

Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

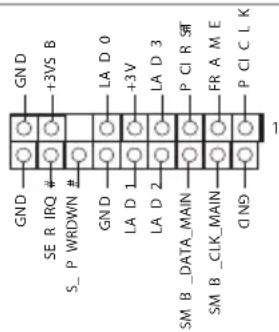

TPM-Stiftleiste

(17-polig, TPMS1)

(siehe S. 1, Nr. 22)

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
