H170 Combo - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Marque	ASRock
Modèle	H170 Combo
Catégorie	Carte mère
Type de produit	Carte mère ATX
Socket processeur	LGA1151
Processeurs compatibles	Intel Core i7/i5/i3/Pentium/Celeron (6e génération)
Chipset	Intel H170
Type de mémoire	DDR4 2133 / DDR3/DDR3L 1866(OC)/1600/1333/1066
Nombre de slots mémoire	4 (2 pour DDR4, 2 pour DDR3)
Mémoire maximale	32 Go (estimation)
Slots d'extension	1x PCIe 3.0 x16, 1x PCIe 3.0 x4, 1x PCIe 2.0 x1, 2x PCI
Graphiques intégrés	Intel HD Graphics 510/530 (HDMI, DVI-D, VGA)
Stockage	6x SATA3 (6 Gb/s), 1x M.2 (SATA/PCIe Gen3 x4), 2x SATA Express
USB	6x USB 3.0 (arrière), 2x USB 3.0 (frontal), 4x USB 2.0 (frontal)
Audio	Realtek ALC892 (7.1 canaux)
Réseau	Gigabit Ethernet (Realtek RTL8111GR)
Connectique arrière	1x PS/2, 1x HDMI, 1x DVI-D, 1x VGA, 6x USB 3.0, 1x RJ45, 5x Jack audio, 1x SPDIF optique
Dimensions (L x l)	30,5 x 22,4 cm (format ATX)
Poids	Environ 0,8 kg
Alimentation	ATX 24 broches + ATX 12V 8 broches
Caractéristiques principales	Double mémoire DDR4/DDR3, M.2 Ultra, Protection complète contre les pics, BIOS UEFI avec interface graphique
Entretien et nettoyage	Dépoussiérage régulier à l'air comprimé, éviter les liquides
Sécurité	Protection contre les décharges électrostatiques (ESD), protection contre les surtensions
Reparabilité et pièces détachées	Pile CMOS remplaçable, connecteurs standards, support technique ASRock
Systèmes d'exploitation supportés	Windows 7 (64 bits), Windows 8.1 (64 bits), Windows 10 (64 bits)

FOIRE AUX QUESTIONS - H170 Combo ASROCK

Quels processeurs sont compatibles avec la carte mère ASRock H170 Combo ?

Cette carte mère supporte les processeurs Intel Core i7/i5/i3, Pentium et Celeron de 6e génération (Skylake) au format LGA1151.

Puis-je utiliser à la fois de la DDR4 et de la DDR3 sur cette carte ?

Oui, la carte H170 Combo dispose de slots dédiés pour la DDR4 et la DDR3. Cependant, il n'est pas possible de mélanger les types de mémoire : utilisez soit deux modules DDR4, soit deux modules DDR3.

Comment effacer le CMOS sur la carte ASRock H170 Combo ?

Éteignez l'ordinateur et débranchez le câble d'alimentation. Localisez le jumper CLRMOS1 (voir manuel). À l'aide d'un capuchon, court-circuitez les broches 2 et 3 pendant 5 secondes. Remettez le capuchon en position initiale (broches 1-2) et rebranchez l'alimentation.

Quels sont les ports de sortie vidéo disponibles ?

La carte offre un port HDMI (jusqu'à 4Kx2K @ 24Hz), un DVI-D et un VGA. Les sorties dépendent du processeur utilisé (un processeur avec GPU intégré est requis).

Comment connecter le panneau frontal au connecteur PANNEAU1 ?

Branchez les câbles du boîtier (bouton power, reset, LED) sur l'embase PANNEAU1 à 9 broches en respectant le brochage. Consultez le manuel pour identifier les broches positives et négatives.

Puis installer un SSD M.2 sur cette carte mère ?

Oui, elle possède un slot M.2 (M2_1) compatible avec les périphériques M.2 de type SATA ou PCIe Gen3 x4 (32 Gb/s). Notez que si un périphérique M.2 SATA est installé, le port SATA3_0 est désactivé.

Quelle est la procédure pour installer Windows 7 sur cette carte ?

Windows 7 nécessite un pilote xHCI intégré au support d'installation. Créez une clé USB d'installation modifiée avec les pilotes xHCI, ou utilisez un outil comme ASRock Win7 USB Patcher.

Que signifie 'Protection complète contre les pics' ?

C'est une technologie ASRock qui protège la carte mère contre les surtensions électriques et les décharges électrostatiques (ESD) sur les ports USB, Ethernet et audio pour une meilleure durabilité.

La carte mère supporte-t-elle le CrossFireX ?

Oui, elle supporte AMD CrossFireX avec un maximum de deux cartes graphiques (une en PCIe x16 et l'autre en PCIe x4).

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS sur le site ASRock. Copiez le fichier sur une clé USB FAT32. Redémarrez et appuyez sur F6 pour accéder à l'outil Flash BIOS dans l'UEFI. Sélectionnez le fichier et confirmez la mise à jour.

MODE D'EMPLOI H170 Combo ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock H170 Combo, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

1.2 Spécifications

Plateforme

Processeur

^e génération Intel ^®

Core ^TM i7/i5/i3/Pentium ^ /Celeron ^ (Socket 1151)

Chipset

Mémoire

DDR4 2133

2.0

DDR3/DDR3L 1866(OC)/1600/1333/1066

* Prend en charge 2 modules mémoire DDR3/DDRL3 jusqu'à 1866(OC), et 4 modules mémoire DDR3/DDRL3 jusqu'à 1333

* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)

Fente

d'expansion

PCIE4 :mode x4)

* Les cartes PCI nécessitant un décodage soustractif ne sont pas prises en charge.

^TM et

CrossFireX ^TM

Graphiques

sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

in Visuals : Intel ^® Quick Sync Video avec HEVC, AVC, MVC (S3D) et MPEG-2 Full HW Encode1, Intel ^ InTru ^TM 3D, Intel ^® Clear Video HD Technology, Intel ^® Insider ^TM , Intel ^ HD Graphics 510/530

HDMI et DVI-D via contrôleurs d'affichage indépendants

maximale de 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

maximale de 1920x1200 @ 60Hz

Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)

HEVC, VP8, VP9

via ports DVI-D et HDMI

Audio

contre les pics ASRock)

Réseau

(Protection complète contre les pics ASRock)

net 802.3az

Connectique du panneau arrière

électrostatiques (Protection complète contre les pics ASRock))

VITESSE)

parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone

Stockage

RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 14 et Intel Smart Response), NCQ, AHCI et « Hot Plug »

* Prise en charge dévoilée prochainement
* Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé.

6,0 Gb/s et M.2 PCI Express jusqu'à Gen3 x4 (32 Gb/s)

* Prend en charge le kit ASRock U.2

Connecteur

(contrôle de vitesse de ventilateur intelligent)

trôle de vitesse de ventilateur intelligent)

(Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

(Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

Caractéris-

tiques du

BIOS

graphique multilingue

1,0V, VCCIO, VCCPLL, VCCSA

Surveillance du matériel

de la vitesse du ventilateur du châssis d'après la température du processeur)

châssis

Système d'exploitation

7 64 bits

* Pour installer Windows® 7, un disque d'installation modifié avec les pilotes xHCI intégrés au fichier ISO est requis. Reportez-vous à la page 140 pour des instructions plus détaillées.

* Pour le pilote mis à jour pour Windows® 10, veuillez visiter le site Web d'ASRock pour plus de détails : http://www.asrock.com

Certifications

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ». L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

CLRMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No.16)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 17)			Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.
Connecteurs Serial ATA3 (SATA3_0: voir p.1, No. 8) (SATA3_1: voir p.1, No. 10) (SATA3_2: voir p.1, No. 9) (SATA3_3: voir p.1, No. 11) (SATA3_4: voir p.1, No. 15) (SATA3_5: voir p.1, No. 14)	SATA3_0SATA3	SATA3_2SATA3	Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. SATA3_0 et SATA3_1 sont partagés avec SATA_E_1. SATA3_2 et SATA3_3 sont partagés avec SATA_E_2.* Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé.
Connecteurs série ATA Express (SATA_E_1: voir p.1, No. 12) (SATA_E_2: voir p.1, No. 13)			Veuillez connecter des périphériques de stockage SATA ou PCIe à ces connecteurs.
Embases USB 2.0 (USB_9_10 à 9 broches) (voir p.1, No. 19) (USB_11_12 à 9 broches) (voir p.1, No. 18)			Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.

Embases USB 3.0

(USB_5_6 à 19 broches)

(voir p.1, No. 6)

En plus des six ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d'une embase supplémentaire. Cette embase USB 3.0 peut prendre en charge deux ports.

Embase audio du panneau frontal

(HD_AUDIO1 à 9

broches)

(voir p.1, No. 24)

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteurs du ventilateur du châssis

(CHA_FAN1 à 4 broches)

(voir p.1, No. 21)

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

(CHA_FAN2 à 4 broches) (voir p.1, No. 7)

(CHA_FAN3 à 4 broches) (voir p.1, No. 4)

Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 25)(CPU_FAN2 à 4 broches) (voir p.1, No. 26)		Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broch-es. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.
Connecteur d’alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 5)		Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.
Connecteur d’alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 1)		Cette carte mère est dotée d’un connecteur d’ali-mentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.
Embase pour port série (COM1 à 9 broches) (voir p.1, No. 23)		Cette embase COM1 prend en charge un module de port série.

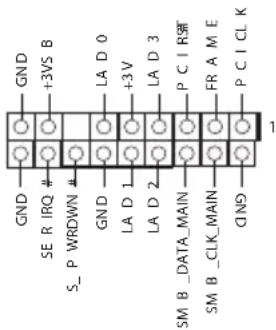

Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 22)		Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauve-garder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l’in-tégrité de la plateforme.
