H170 Combo - マザーボード ASROCK - 無料のユーザーマニュアル

ブランド	ASRock
型番	H170 Combo
カテゴリー	マザーボード
製品タイプ	ATXマザーボード
CPUソケット	LGA1151
対応プロセッサー	Intel Core i7/i5/i3/Pentium/Celeron (第6世代)
チップセット	Intel H170
メモリタイプ	DDR4 2133 / DDR3/DDR3L 1866(OC)/1600/1333/1066
メモリスロット数	4 (DDR4用2、DDR3用2)
最大メモリ容量	32GB (推定)
拡張スロット	1x PCIe 3.0 x16, 1x PCIe 3.0 x4, 1x PCIe 2.0 x1, 2x PCI
内蔵グラフィックス	Intel HD Graphics 510/530 (HDMI, DVI-D, VGA)
ストレージ	6x SATA3 (6Gb/s), 1x M.2 (SATA/PCIe Gen3 x4), 2x SATA Express
USB	6x USB 3.0 (背面), 2x USB 3.0 (前面), 4x USB 2.0 (前面)
オーディオ	Realtek ALC892 (7.1ch)
ネットワーク	Gigabit Ethernet (Realtek RTL8111GR)
背面I/O	1x PS/2, 1x HDMI, 1x DVI-D, 1x VGA, 6x USB 3.0, 1x RJ45, 5x オーディオジャック, 1x SPDIF光
サイズ (幅 x 奥行き)	30.5 x 22.4 cm (ATXフォームファクター)
重量	約0.8kg
電源コネクタ	ATX 24ピン + ATX 12V 8ピン
主な特徴	DDR4/DDR3デュアルメモリ、M.2 Ultra、完全サージ保護、グラフィカルUEFI BIOS
メンテナンスと清掃	定期的なエアブローによる埃除去、液体を避ける
セキュリティ	静電気放電（ESD）保護、過電圧保護
修理可能性とスペアパーツ	交換可能なCMOSバッテリー、標準コネクタ、ASRockテクニカルサポート
対応OS	Windows 7 (64ビット), Windows 8.1 (64ビット), Windows 10 (64ビット)

よくある質問 - H170 Combo ASROCK

ASRock H170 Combo マザーボードに対応するプロセッサーは？

このマザーボードは、Intel Core i7/i5/i3、Pentium、Celeronの第6世代（Skylake）LGA1151プロセッサーをサポートしています。

このマザーボードでDDR4とDDR3を同時に使用できますか？

はい、H170 ComboはDDR4とDDR3専用のスロットを備えています。ただし、メモリタイプの混在はできません。DDR4モジュール2枚またはDDR3モジュール2枚のいずれかを使用してください。

ASRock H170 Combo のCMOSクリア方法は？

コンピューターの電源を切り、電源ケーブルを抜いてください。CLRMOS1ジャンパーを探します（マニュアル参照）。ジャンパーキャップを使用して、ピン2と3を5秒間ショートさせます。キャップを元の位置（ピン1-2）に戻し、電源を再接続します。

利用可能なビデオ出力ポートは？

このマザーボードは、HDMI（最大4Kx2K @ 24Hz）、DVI-D、VGAポートを備えています。出力は使用するプロセッサーに依存します（内蔵GPU搭載プロセッサーが必要です）。

フロントパネルをPANNEAU1コネクタに接続する方法は？

ケースのケーブル（電源ボタン、リセット、LED）を、ピン配列に従って9ピンのPANNEAU1ヘッダーに接続します。プラスとマイナスのピンを識別するにはマニュアルを参照してください。

このマザーボードにM.2 SSDを搭載できますか？

はい、M.2スロット（M2_1）を備えており、SATAまたはPCIe Gen3 x4（32Gb/s）タイプのM.2デバイスに対応しています。SATA M.2デバイスを取り付けると、SATA3_0ポートが無効になることに注意してください。

このマザーボードにWindows 7をインストールする手順は？

Windows 7には、インストールメディアに統合されたxHCIドライバーが必要です。xHCIドライバーを組み込んだ修正済みのUSBインストールメディアを作成するか、ASRock Win7 USB Patcherなどのツールを使用してください。

「完全サージ保護」とは何ですか？

ASRockの技術で、USB、イーサネット、オーディオポートを過電圧や静電気放電（ESD）から保護し、耐久性を向上させるものです。

このマザーボードはCrossFireXをサポートしていますか？

はい、AMD CrossFireXをサポートし、最大2枚のグラフィックカード（1枚はPCIe x16、もう1枚はPCIe x4）に対応します。

BIOSのアップデート方法は？

ASRockのウェブサイトから最新のBIOSバージョンをダウンロードします。ファイルをFAT32形式のUSBメモリにコピーします。再起動し、F6を押してUEFI内のFlash BIOSツールにアクセスします。ファイルを選択し、アップデートを確認します。

使用説明書 H170 Combo ASROCK

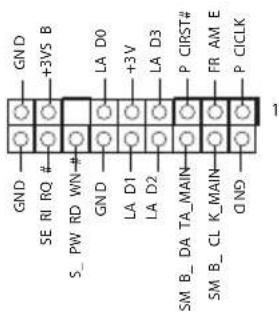

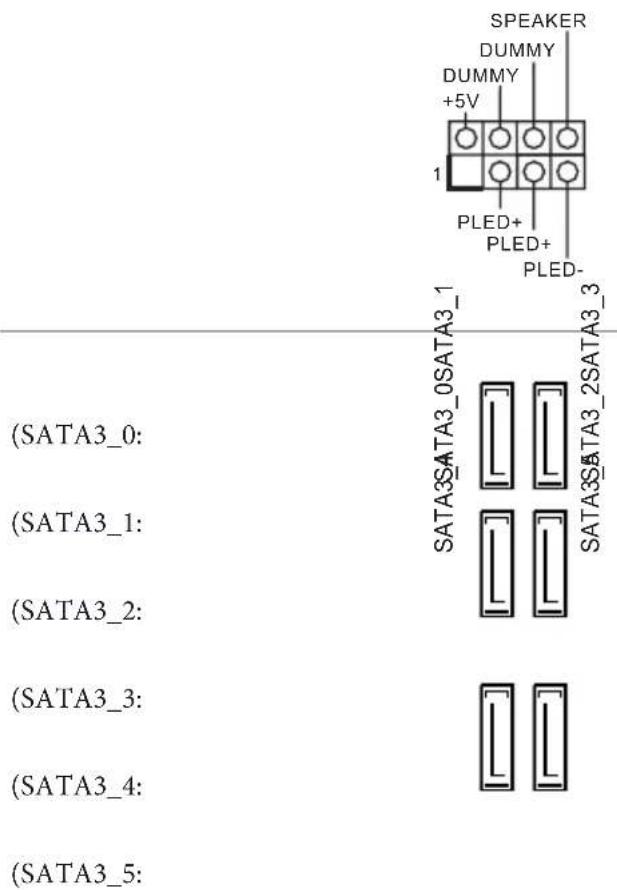

1.4 オンボードのヘッダーとコネクター
