Marca	ASRock
Modelo	H170 Combo
Categoría	Placa base
Tipo de producto	Placa base ATX
Socket del procesador	LGA1151
Procesadores compatibles	Intel Core i7/i5/i3/Pentium/Celeron (6.ª generación)
Chipset	Intel H170
Tipo de memoria	DDR4 2133 / DDR3/DDR3L 1866(OC)/1600/1333/1066
Número de ranuras de memoria	4 (2 para DDR4, 2 para DDR3)
Memoria máxima	32 GB (estimación)
Ranuras de expansión	1x PCIe 3.0 x16, 1x PCIe 3.0 x4, 1x PCIe 2.0 x1, 2x PCI
Gráficos integrados	Intel HD Graphics 510/530 (HDMI, DVI-D, VGA)
Almacenamiento	6x SATA3 (6 Gb/s), 1x M.2 (SATA/PCIe Gen3 x4), 2x SATA Express
USB	6x USB 3.0 (trasero), 2x USB 3.0 (frontal), 4x USB 2.0 (frontal)
Audio	Realtek ALC892 (7.1 canales)
Red	Gigabit Ethernet (Realtek RTL8111GR)
Conectividad trasera	1x PS/2, 1x HDMI, 1x DVI-D, 1x VGA, 6x USB 3.0, 1x RJ45, 5x Conector de audio, 1x SPDIF óptico
Dimensiones (L x A)	30,5 x 22,4 cm (formato ATX)
Peso	Aproximadamente 0,8 kg
Alimentación	ATX de 24 pines + ATX 12V de 8 pines
Características principales	Memoria dual DDR4/DDR3, M.2 Ultra, protección completa contra picos, BIOS UEFI con interfaz gráfica
Mantenimiento y limpieza	Desempolvado regular con aire comprimido, evitar líquidos
Seguridad	Protección contra descargas electrostáticas (ESD), protección contra sobretensiones
Reparabilidad y piezas de repuesto	Pila CMOS reemplazable, conectores estándar, soporte técnico ASRock
Sistemas operativos compatibles	Windows 7 (64 bits), Windows 8.1 (64 bits), Windows 10 (64 bits)

Preguntas frecuentes - H170 Combo ASROCK

¿Qué procesadores son compatibles con la placa base ASRock H170 Combo?

Esta placa base admite procesadores Intel Core i7/i5/i3, Pentium y Celeron de 6.ª generación (Skylake) con zócalo LGA1151.

¿Puedo usar DDR4 y DDR3 al mismo tiempo en esta placa?

Sí, la placa H170 Combo tiene ranuras dedicadas para DDR4 y DDR3. Sin embargo, no es posible mezclar tipos de memoria: use dos módulos DDR4 o dos módulos DDR3.

¿Cómo borrar el CMOS en la placa ASRock H170 Combo?

Apague el ordenador y desconecte el cable de alimentación. Localice el jumper CLRMOS1 (consulte el manual). Con un puente, cortocircuite los pines 2 y 3 durante 5 segundos. Vuelva a colocar el puente en su posición inicial (pines 1-2) y vuelva a conectar la alimentación.

¿Qué puertos de salida de video están disponibles?

La placa ofrece un puerto HDMI (hasta 4Kx2K @ 24Hz), un DVI-D y un VGA. Las salidas dependen del procesador utilizado (se requiere un procesador con GPU integrada).

¿Cómo conectar el panel frontal al conector PANEL1?

Conecte los cables de la caja (botón de encendido, reinicio, LED) al conector PANEL1 de 9 pines respetando el pinout. Consulte el manual para identificar los pines positivos y negativos.

¿Puedo instalar un SSD M.2 en esta placa base?

Sí, tiene una ranura M.2 (M2_1) compatible con dispositivos M.2 tipo SATA o PCIe Gen3 x4 (32 Gb/s). Tenga en cuenta que si se instala un dispositivo M.2 SATA, el puerto SATA3_0 se desactiva.

¿Cuál es el procedimiento para instalar Windows 7 en esta placa?

Windows 7 requiere un controlador xHCI integrado en el medio de instalación. Cree una unidad USB de instalación modificada con los controladores xHCI o use una herramienta como ASRock Win7 USB Patcher.

¿Qué significa 'Protección completa contra picos'?

Es una tecnología ASRock que protege la placa base contra sobretensiones eléctricas y descargas electrostáticas (ESD) en los puertos USB, Ethernet y audio para una mayor durabilidad.

¿La placa base es compatible con CrossFireX?

Sí, es compatible con AMD CrossFireX con un máximo de dos tarjetas gráficas (una en PCIe x16 y la otra en PCIe x4).

¿Cómo actualizar el BIOS?

Descargue la última versión del BIOS del sitio web de ASRock. Copie el archivo en una unidad USB FAT32. Reinicie y presione F6 para acceder a la herramienta Flash BIOS en la UEFI. Seleccione el archivo y confirme la actualización.

MANUAL DE USUARIO H170 Combo ASROCK

audio Realtek ALC892)

Gracias por comprar la placa base ASRock H170 Combo, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

1.2 Especificaciones

Plataforma

CPU

^TM i7/i5/i3/

Pentium®/Celeron® (zócalo 1151) de la 6ª generación

Conjunto de chips

Memoria

* Admite 2 módulos de memoria DDR3/DDR3L de hasta 1866 (OC) y 4 módulos de memoria DDR3/DDR3L de hasta 1333
* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

Ranura de expansión

PCIE4:modo x4)

* Las tarjetas PCI que necesitan una descodificación sustractiva no se admiten.

^TM y CrossFireX ^TM

Gráficos

salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

HD de Intel ^® : Intel ^® Quick Sync Video con HEVC, AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel ^® InTru ^TM 3D, Intel ^® Clear Video HD Technology, Intel ^® Insider ^TM , Intel ^® HD Graphics 510/530

mediante controladores de pantalla independientes

4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

1920x1200 @ 60Hz

HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)

con puertos DVI-D y HDMI

Audio

ALC892 Audio Codec)

ASRock Full Spike)

LAN

trostática (protección ASRock Full Spike)

802.3az

Panel trasero I/O

electricidad estática (protección ASRock Full Spike))

LED)

/ Central / Graves / Entrada de línea / Altavoz frontal / Micrófono

Almace- namiento

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 14 e Intel Smart Response Technology), NCQ, AHCI y conexión en caliente

* Compatibilidad pendiente
* Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_0 se deshabilitará.

y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)

* Admiteel Kit U.2 de ASRock

Conector

trol de velocidad de ventilador inteligente)

de velocidad de ventilador inteligente)

patible con protección contra electricidad estática (protección ASRock Full Spike))

patible con protección contra electricidad estática (protección ASRock Full Spike))

Función

del BIOS

gráfica de usuario multilingüe

PCH 1,0 V, VCCIO, VCCPLL y VCCSA

Monitor

del

hardware

ocidad del ventilador del chasis por temperatura de la CPU)

DRAM, VPPM, PCH 1,0 V, VCCIO y VCCSA

so

y 7 de 64 bits

* Para instalar el sistema operativo Windows® 7, se necesita un disco de instalación modificado con los controladores xHCI empaquetados en el archivo ISO. Consulte la página 140 para obtener información más detallada.
* Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles: http://www.asrock.com

Certifica-

ciones

compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overclocking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda "Corto". Si no coloca la tapa de puente en los pines, el puente queda "Abierto". La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son "Cortos" cuando se coloca una tapa de puente en estos 2 pines.

Short

Open

Puente de borrado de CMOS (CLRMOS1)

(consulte la pág.1, N.° 20)

Predeterminado

Borrado de CMOS

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 16)

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág.1, N.o 17)			Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.
Conectores Serie ATA3 (SATA3_0: consulte la pág.1, N.o 8) (SATA3_1: consulte la pág.1, N.o 10) (SATA3_2: consulte la pág.1, N.o 9) (SATA3_3: consulte la pág.1, N.o 11) (SATA3_4: consulte la pág.1, N.o 15) (SATA3_5: consulte la pág.1, N.o 14)	SATA3_0SATA3	[SATA3_2SATA3]	Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. SATA3_0, SATA3_1 se comparten con SATA_E_1. SATA3_2, SATA3_3 se comparten con SATA_E_2.* Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_0 se deshabilitará.
Conectores Serial ATA Express (SATA_E_1: consulte la pág.1, N.o 12) (SATA_E_2: consulte la pág.1, N.o 13)			Enchufe los dispositivos de almacenamiento SATA o PCIe a estos conectores.
Cabezales USB 2.0 (USB_9_10 de 9 contactos) (consulte la pág.1, N.o 19) (USB_11_12 de 9 pines) (consulte la pág.1, N.o 18)			Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.

Cabezales USB 3.0 (USB_5_6 de 19 pines) (consulte la pág.1, N.° 6)

Además de seis puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada base de conexiones USB 3.0 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 24)

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:
   A. Conecte Mic_IN (MIC) a MIC2_L.
   B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
   C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
   D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
   E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (FrontMic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Conectores para el ventilador del chasis (CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 21)

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

(CHA_FAN2 de 4 pines) (consulte la pág.1, N.º 7)

(CHA_FAN3 de 4 pines) (consulte la pág.1, N.º 4)

Conectores del ventilador de la CPU(CPU_FAN1 de 4 pines)(consulte la pág.1, N.° 25)(CPU_FAN2 de 4 pines)(consulte la pág.1, N.° 26)		Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ven-tilador de CPU de 3 pines, conéctelo al Pin 1-3.
Conector de alimentación ATX(ATXPWR1 de 24 pines)(consulte la pág.1, N.° 5)		Esta placa base contiene un conector de aliment-ación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.
Conector de alimentación ATX de 12V(ATX12V1 de 8 pines)(consulte la pág.1, N.° 1)		Esta placa base contiene un conector de alimentac-ión ATX de 12V y 8 pines. Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.
Cabezal de puerto serie(COM1 de 9 pines)(consulte la pág.1, N.° 23)		Este cabezal COM1 admite un módulo de puerto serie.

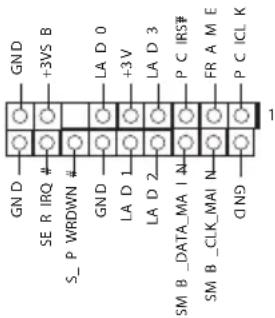

Cabezal TPM(TPMS1 de 17 pines)(consulte la pág.1, N.° 22)		Este conector es compatible con el sistema Módulo de Plataforma Se-gura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

1 Введение

E/S do painel posterior

Contra Picos ASRock))

VELOCIDADE)

Velocidade de Ventoinha Inteligente)

Velocidade de Ventoinha Inteligente)

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 16)

(USB_9_10 de 9 pinos)

(ver p.1, N.° 19)

(USB_11_12 de 9 pinos)

(ver p.1, N.° 18)

Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 24)

Conectores da Ventoinha do Chassi (CHA_FAN1 de 4 pinos) (ver p.1, N.º 21)

(CHA_FAN2 de 4 pinos) (ver p.1, N.°7)

(CHA_FAN3 de 4 pinos) (ver p.1, N.° 4)

Conectores do ventilador da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.º 25)

(CPU_FAN2 de 4 pinos) (ver p.1, N.° 26)

Suporte da porta serial (COM1 de 9 pinos) (ver p.1, N.º 23)

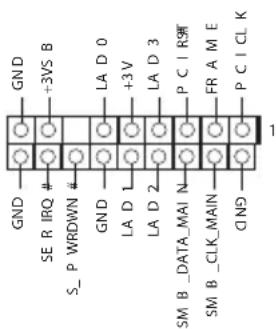

Suporte TPM (TPMS1 de 17 pinos) (ver p.1, N.º 22)
