브랜드	ASRock
모델	H170 Combo
카테고리	메인보드
제품 유형	ATX 메인보드
CPU 소켓	LGA1151
호환 프로세서	Intel Core i7/i5/i3/Pentium/Celeron (6세대)
칩셋	Intel H170
메모리 유형	DDR4 2133 / DDR3/DDR3L 1866(OC)/1600/1333/1066
메모리 슬롯 수	4개 (DDR4 2개, DDR3 2개)
최대 메모리	32GB (예상)
확장 슬롯	1x PCIe 3.0 x16, 1x PCIe 3.0 x4, 1x PCIe 2.0 x1, 2x PCI
내장 그래픽	Intel HD Graphics 510/530 (HDMI, DVI-D, VGA)
스토리지	6x SATA3 (6Gb/s), 1x M.2 (SATA/PCIe Gen3 x4), 2x SATA Express
USB	6x USB 3.0 (후면), 2x USB 3.0 (전면), 4x USB 2.0 (전면)
오디오	Realtek ALC892 (7.1채널)
네트워크	기가비트 이더넷 (Realtek RTL8111GR)
후면 포트	1x PS/2, 1x HDMI, 1x DVI-D, 1x VGA, 6x USB 3.0, 1x RJ45, 5x 오디오 잭, 1x 광 SPDIF
크기 (가로 x 세로)	30.5 x 22.4 cm (ATX 폼팩터)
무게	약 0.8kg
전원 공급	ATX 24핀 + ATX 12V 8핀
주요 특징	듀얼 DDR4/DDR3 메모리, M.2 Ultra, 완벽한 서지 보호, 그래픽 UEFI BIOS
유지 관리 및 청소	압축 공기로 정기적인 먼지 제거, 액체 사용 금지
보안	정전기 방전(ESD) 보호, 과전압 보호
수리 가능성 및 예비 부품	CMOS 배터리 교체 가능, 표준 커넥터, ASRock 기술 지원
지원 운영 체제	Windows 7 (64비트), Windows 8.1 (64비트), Windows 10 (64비트)

자주 묻는 질문 - H170 Combo ASROCK

ASRock H170 Combo 메인보드와 호환되는 프로세서는 무엇인가요?

이 메인보드는 6세대(Skylake) LGA1151 소켓의 Intel Core i7/i5/i3, Pentium 및 Celeron 프로세서를 지원합니다.

이 보드에서 DDR4와 DDR3를 동시에 사용할 수 있나요?

예, H170 Combo 보드에는 DDR4 및 DDR3 전용 슬롯이 있습니다. 그러나 메모리 유형을 혼합할 수 없습니다. DDR4 모듈 2개 또는 DDR3 모듈 2개를 사용하십시오.

ASRock H170 Combo 보드에서 CMOS를 지우는 방법은?

컴퓨터를 끄고 전원 케이블을 분리하십시오. CLRMOS1 점퍼(매뉴얼 참조)를 찾으십시오. 점퍼 캡을 사용하여 핀 2와 3을 5초 동안 단락시키십시오. 캡을 원래 위치(핀 1-2)로 되돌리고 전원을 연결하십시오.

사용 가능한 비디오 출력 포트는 무엇인가요?

보드에는 HDMI(최대 4Kx2K @ 24Hz), DVI-D 및 VGA 포트가 있습니다. 출력은 사용된 프로세서(내장 GPU가 있는 프로세서 필요)에 따라 다릅니다.

전면 패널을 PANNEAU1 커넥터에 연결하는 방법은?

케이스 케이블(전원 버튼, 리셋, LED)을 9핀 PANNEAU1 헤더에 핀 배치에 맞게 연결하십시오. 양극 및 음극 핀을 식별하려면 매뉴얼을 참조하십시오.

이 메인보드에 M.2 SSD를 설치할 수 있나요?

예, SATA 또는 PCIe Gen3 x4(32Gb/s) M.2 장치와 호환되는 M.2 슬롯(M2_1)이 있습니다. M.2 SATA 장치가 설치되면 SATA3_0 포트가 비활성화됩니다.

이 보드에 Windows 7을 설치하는 절차는?

Windows 7에는 설치 미디어에 통합된 xHCI 드라이버가 필요합니다. xHCI 드라이버가 포함된 수정된 USB 설치 드라이브를 만들거나 ASRock Win7 USB Patcher 도구를 사용하십시오.

'완벽한 서지 보호'는 무엇을 의미하나요?

ASRock의 기술로, USB, 이더넷 및 오디오 포트의 전기적 서지 및 정전기 방전(ESD)으로부터 메인보드를 보호하여 내구성을 향상시킵니다.

메인보드가 CrossFireX를 지원하나요?

예, 최대 2개의 그래픽 카드(하나는 PCIe x16, 다른 하나는 PCIe x4)로 AMD CrossFireX를 지원합니다.

BIOS를 업데이트하는 방법은?

ASRock 웹사이트에서 최신 BIOS 버전을 다운로드하십시오. 파일을 FAT32 USB 드라이브에 복사하십시오. 재시작하고 F6를 눌러 UEFI에서 BIOS 플래시 도구에 액세스하십시오. 파일을 선택하고 업데이트를 확인하십시오.

사용 설명서 H170 Combo ASROCK

ASRock H170 Combo 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

ASRock H170 Combo 마더보드 (ATX 품 팩터)

ASRock H170 Combo 간편 설치 안내서

ASRock H170 Combo 지원 CD

시리얼 ATA (SATA) 데이터 케이블 2 개 (선택 품목)

I/O 패널 실드 1 개

M.2 소켓용 나사 1 개

1.2 규격

플랫폼	ATX 품 팩터슬리드 콘덴서 구조
CPU	6 세대 Intel® CoreTM i7/i5/i3/Pentium*/Celeron® 프로세서 ( 소켓 1151) 지원Digi Power design10 개 전원 위상 구조Intel® Turbo Boost 2.0 기술 지원
침세트	Intel® H170Intel® Small Business Advantage 4.0 지원
메모리	듀얼 채널 DDR4/DDR3/DDR3L 메모리 기술DDR4 DIMM 슬롯 2 개DDR4 2133 비 ECC, 비버퍼링 메모리 지원시스템 메모리 최대 용량 : 32GBIntel® Extreme Memory Profile (XMP) 2.0 지원DDR4 DIMM 슬롯에 15 μ Gold Contact 장착DDR3/DDR3L DIMM 슬롯 4 개DDR3/DDR3L 1866(OC)/1600/1333/1066 비 ECC, 비버퍼링 메모리 지원* 최대 1866(OC) 의 DDR3/DDR3L 메모리 모듈 2 개 및 최대 1333 의 DDR3/DDR3L 메모리 모듈 4 개 지원* 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)시스템 메모리 최대 용량 : 64GB
확장 슬롯	PCI Express 3.0 x16 슬롯 2 개 (PCIE2:x16 모드 , PCIE4:x4 모드 )PCI Express 3.0 x1 슬롯 2 개 (Flexible PCIe)PCI 슬롯 2 개* 차분 디코딩이 필요한 PCI 카드는 지원되지 않습니다 .AMD Quad CrossFireXTM 및 CrossFireXTM 지원
그래픽	Intel® HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .

Intel® HD 그래픽스 빌트 - 인 비주얼 지원 : HEVC, AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTru™ 3D, Intel® 클리어 비디오 HD 기술 , Intel® Insider™, Intel® HD 그래픽스 510/530 Pixel Shader 5.0, DirectX 12 최대 공유 메모리 1792MB 이중 그래픽 출력 : 독립적 디스플레이 컨트롤러로 DVI-D 및 HDMI 포트 지원 HDMI 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz) DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz) Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포트 포함) 지원 (HDMI 호환 모니터 필요 ) 가속화된 미디어 코덱 지원 : HEVC, VP8, VP9 DVI-D 및 HDMI 포트를 이용한 HDCP 지원 DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD) 재생 지원

오디오	7.1 CH HD 오디오 콘텐츠 보호를 이용한 지원 (Realtek ALC892 오디오 코덱)프리미엄 Blu-ray 오디오 지원서지 보호 지원 (ASRock 풀 스파이크 보호)ELNA 오디오 캡
LAN	Gigabit LAN 10/100/1000 Mb/sGiga PHY Intel® I219VWake-On-LAN 지원번개 /ESD 보호 지원 (ASRock 풀 스파이크 보호 )절전형 이더넷 802.3az 지원PXE 지원
후면 패널I/O	PS/2 마우스 / 키보드 포트 1 개DVI-D 포트 1 개HDMI 포트 1 개USB 3.0 포트 6 개 (ESD 보호 지원 (ASRock 풀 스파이크 보호 ))
	LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)HD 오디오 책 : 측면 스피커 / 후면 스피커 / 중앙 / 베이스 /라인 입력 / 전면 스피커 / 마이크
저장 장치	SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 14 및 Intel 스마트 응답 기술 ), NCQ, AHCI 및 핫 플러그를 지원SATA Express 10 Gb/s 커넥터 2 개 ** 지원 발표 예정* SATA 타입 M.2 장치에서 M2_1 을 사용 중이면 , SATA3_0 이비활성화됩니다 .울트라 M.2 소켓 1 개 , M.2 SATA3 6.0 Gb/s 모듈 및 Gen3 M.2 PCI Express 모듈 4 개 (32 Gb/s) 지원* ASRock U.2 키트 지원
커넥터	COM 포트 헤더 1 개TPM 헤더 1 개전원 LED 및 스피커 헤더 1 개CPU 팬 커넥터 (4 핀 ) 2 개 ( 스마트 팬 속도 제어 )새시 팬 커넥터 (4 핀 ) 3 개 ( 스마트 팬 속도 제어 )24 핀 ATX 전원 커넥터 1 개8 핀 12V 전원 커넥터 1 개전면 패널 오디오 커넥터 1 개USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )(ESD 보호 지원(ASRock 풀 스파이크 보호 ))USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 )(ESD 보호 지원(ASRock 풀 스파이크 보호 ))
BIOS 기능	다국어 GUI 지원을 제공하는 128Mb AMI UEFI 적합형BIOSACPI 1.1 준수 웨이크 업 이벤트SMBIOS 2.3.1 지원CPU, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCPLL,VCCSA 전압 다중 조정

하드웨어	CPU/ 새시 온도 감지
모니터	CPU/ 새시 팬 타코미터
	CPU/ 새시 저소음 팬 (CPU 온도에 의한 새시 팬 속도 자동 조절 )
	CPU/ 새시 팬 다중 속도 조절
	전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA

os

Microsoft® Windows® 10 64 비트 / 8.1 64 비트 / 7 32 비트 / 7 64 비트

* Windows® 7 OS 를 설치하려면, xHCI 드라이버를 ISO 파일에 포함시킨 수정된 설치 디스크가 필요합니다. 자세한 사용법은 140 페이지를 참조하십시오.
* 업데이트된 Windows® 10 드라이브의 자세한 내용은 다음의 ASRock 웹사이트를 참조하십시오. http://www.asrock.com

인증

FCC, CE, WHQL ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요)

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입할 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씩우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씩우지 않으면 점퍼가 “단선”됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씩울 때 “단락”됩니다.

Short

Open

Clear CMOS 점퍼

(CLRMOS1)

(1페이지,20번항목 참조)

Clear CMOS기본값

CLRMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 배십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 싸우지 미십시오. 점퍼 캡을 온보드 헤더와 커넥터에 싸우면 미더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 핀 PANEL1)

(1페이지,16번항목참조)

새시의 전원 스위치,리 셋 스위치,시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결 합니다.케이블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끃는 방법을 구성할 수 있습니다.

RESET(리셋 스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 쌌져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는 지 확인합니다.

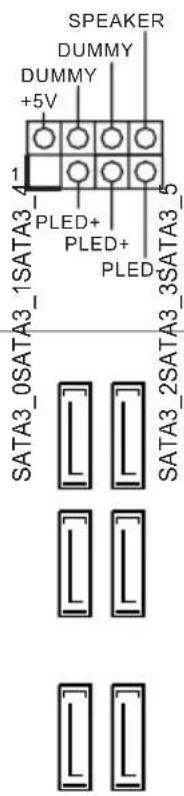

전원 LED 및 스피커 헤더

(7 핀 SPK_PLED1)

(1페이지,17번 항목 참조)

새시 전원 LED 와 새시 스피커를 이 헤더에 연결 하십시오.

시리얼 ATA3 커넥터

(SATA3_0:

1페이지,8번항목참조)

(SATA3_1:

1페이지,10번항목참조)

(SATA3_2:

1페이지,9번항목참조)

(SATA3_3:

1페이지,11번항목참조)

(SATA3_4:

1페이지,15번항목참조)

(SATA3_5:

1페이지,14번항목참조)

이들 6 개의 SATA3 커넥

터는 최대 6.0 Gb/s 데이

터 전송 속도를 제공하는

내부 저장 장치용 SATA

데이터 케이블을 지원함

니다 . SATA3_0, SATA3_1

은 SATA_E_1 과 공유됨

니다 . SATA3_2, SATA3_3

은 SATA_E_2과 공유됨

니다.

* SATA- 타입 M.2 장치에

서 M2_1을 사용 중이면,

SATA3_0이 비활성화됨

니다.

직렬 ATA Express 커넥터

(SATA_E_1:

1페이지,12번항목참조)

(SATA_E_2:

1페이지,13번항목참조)

SATA 저장장치 또는

PCIe 저장장치를 이 커넥

터에 연결하십시오.

USB 2.0 헤더

(9 핀 USB_9_10)

(1페이지,19번 항목 참조)

(9 핀 USB_11_12)

(1페이지,18번 항목 참조)

이 마더보드에는 헤더 두

개가 있습니다.각 USB

2.0 헤더는 포트 두 개를

지원할 수 있습니다.

USB 3.0 헤더

(19 핀 USB_5_6)

(1페이지,6번 항목 참조)

I/O 패널에 USB 3.0 포트

여섯 개가 탑재되어 있을

뿐 아니라 마더보드에 헤

더 한 개가 탑재되어 있

습니다.이 USB 3.0 헤더

는 포트 두 개를 지원할

수 있습니다.

전면 패널 오디오 헤더

(9 핀 HD_AUDIO1)

(1페이지,24번 항목 참조)

이 헤더는 오디오 장치를

전면 오디오패널에 연결

하는 데 사용됩니다.

1. 고음질 오디오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오:

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다
D. MIC_RET 및 OUT_RET는 HD 오디오 패널에만 사용됩니다. AC'97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 "FrontMic" 탱으로 가서 "Recording Volume(녹음 볼륨)"을 조정합니다.

새시 팬 커넥터

(4 핀 CHA_FAN1)

(1페이지,21번 항목 참조)

팬 케이블을 팬 커넥터에

연결하고 검은색 와이어

를 접지핀에 연결하십시오

。

(4 핀 CHA_FAN2)

(1페이지,7번 항목 참조)

(4 핀 CHA_FAN3)

(1페이지,4번 항목 참조)

CPU 팬 커넥터

(4 핀 CPU_FAN1)

(1페이지,25번항목 참조)

(4 핀 CPU_FAN2)

(1페이지,26번항목 참조)

이 마더보드에는 4 핀

CPU 팬 (저소음 팬)

커넥터가 탑재되어 있

습니다.3 핀 CPU 팬

을 연결하려는 경우

핀 1-3 에 연결하십시오.

ATX 전원 커넥터

(24 핀 ATXPWR1)

(1페이지,5번 항목 참조)

이 마더보드에는 24

핀 ATX 전원 커넥터

가 탑재되어 있습니다

다.20 핀 ATX 전원공

급장치를 사용하려면

핀 1 과 핀 13 을 따라

연결하십시오.

ATX 12V 전원 커넥터

(8 핀 ATX12V1)

(1페이지,1번 항목 참조)

이 마더보드에는 8 핀

ATX 12V 전원 커넥터

가 탑재되어 있습니다

다.4 핀 ATX 전원공

급장치를 사용하려면

핀 1 과 핀 5 을 따라

연결하십시오.

시리얼 포트 헤더

(9 핀 COM1)

(1페이지,23번항목참조)

이 COM1 헤더는 시리

얼 포트 모듈을 지원 합니다.

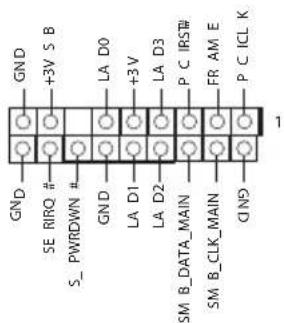

TPM 헤더

(17 핀 TPMS1)

(1페이지,22번항목참조)

이 커넥터는 키,디지털 인

증서,암호 및 데이터를 안

전하게 보관할 수 있는 TP-
