Бренд	ASRock
Модель	H170 Combo
Категория	Материнская плата
Тип продукта	Материнская плата ATX
Сокет процессора	LGA1151
Совместимые процессоры	Intel Core i7/i5/i3/Pentium/Celeron (6-го поколения)
Чипсет	Intel H170
Тип памяти	DDR4 2133 / DDR3/DDR3L 1866(OC)/1600/1333/1066
Количество слотов памяти	4 (2 для DDR4, 2 для DDR3)
Максимальный объем памяти	32 ГБ (оценка)
Слоты расширения	1x PCIe 3.0 x16, 1x PCIe 3.0 x4, 1x PCIe 2.0 x1, 2x PCI
Встроенная графика	Intel HD Graphics 510/530 (HDMI, DVI-D, VGA)
Хранилище	6x SATA3 (6 Гбит/с), 1x M.2 (SATA/PCIe Gen3 x4), 2x SATA Express
USB	6x USB 3.0 (задняя панель), 2x USB 3.0 (передняя панель), 4x USB 2.0 (передняя панель)
Аудио	Realtek ALC892 (7.1 каналов)
Сеть	Гигабитный Ethernet (Realtek RTL8111GR)
Задняя панель разъемов	1x PS/2, 1x HDMI, 1x DVI-D, 1x VGA, 6x USB 3.0, 1x RJ45, 5x аудиоразъемов, 1x оптический SPDIF
Размеры (Д x Ш)	30,5 x 22,4 см (формат ATX)
Вес	Около 0,8 кг
Питание	ATX 24-контактный + ATX 12V 8-контактный
Основные характеристики	Двойная память DDR4/DDR3, M.2 Ultra, Полная защита от скачков напряжения, BIOS UEFI с графическим интерфейсом
Обслуживание и очистка	Регулярная очистка сжатым воздухом, избегать жидкостей
Безопасность	Защита от электростатических разрядов (ESD), защита от перенапряжений
Ремонтопригодность и запчасти	Заменяемая батарейка CMOS, стандартные разъемы, техническая поддержка ASRock
Поддерживаемые операционные системы	Windows 7 (64-разрядная), Windows 8.1 (64-разрядная), Windows 10 (64-разрядная)

Часто задаваемые вопросы - H170 Combo ASROCK

Какие процессоры совместимы с материнской платой ASRock H170 Combo?

Эта материнская плата поддерживает процессоры Intel Core i7/i5/i3, Pentium и Celeron 6-го поколения (Skylake) с разъемом LGA1151.

Могу ли я использовать как DDR4, так и DDR3 на этой плате?

Да, плата H170 Combo имеет выделенные слоты для DDR4 и DDR3. Однако смешивать типы памяти нельзя: используйте либо два модуля DDR4, либо два модуля DDR3.

Как очистить CMOS на плате ASRock H170 Combo?

Выключите компьютер и отключите кабель питания. Найдите перемычку CLRMOS1 (см. руководство). С помощью колпачка замкните контакты 2 и 3 на 5 секунд. Верните колпачок в исходное положение (контакты 1-2) и подключите питание.

Какие порты видеовыхода доступны?

Плата имеет порт HDMI (до 4Kx2K @ 24 Гц), DVI-D и VGA. Выходы зависят от используемого процессора (требуется процессор со встроенным GPU).

Как подключить переднюю панель к разъему PANNEAU1?

Подключите кабели корпуса (кнопка питания, сброс, светодиоды) к 9-контактному разъему PANNEAU1, соблюдая распиновку. Обратитесь к руководству для идентификации положительных и отрицательных контактов.

Могу ли я установить SSD M.2 на эту материнскую плату?

Да, она имеет слот M.2 (M2_1), совместимый с устройствами M.2 типа SATA или PCIe Gen3 x4 (32 Гбит/с). Обратите внимание: если установлено устройство M.2 SATA, порт SATA3_0 отключается.

Как установить Windows 7 на эту плату?

Windows 7 требует драйвер xHCI, встроенный в установочный носитель. Создайте модифицированную USB-флешку с драйверами xHCI или используйте инструмент ASRock Win7 USB Patcher.

Что означает 'Полная защита от скачков напряжения'?

Это технология ASRock, которая защищает материнскую плату от перенапряжений и электростатических разрядов (ESD) на портах USB, Ethernet и аудио для повышения долговечности.

Поддерживает ли материнская плата CrossFireX?

Да, она поддерживает AMD CrossFireX с максимум двумя видеокартами (одна в PCIe x16, другая в PCIe x4).

Как обновить BIOS?

Загрузите последнюю версию BIOS с сайта ASRock. Скопируйте файл на USB-флешку FAT32. Перезагрузитесь и нажмите F6 для входа в инструмент Flash BIOS в UEFI. Выберите файл и подтвердите обновление.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H170 Combo ASROCK

Благодарим вас за приобретение надежной материнской платы ASRock H170 Combo, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

1.2 Спецификация

Платформа

Процессор

ro поколения Intel® Core™ i7/

i5/i3/Pentium*/Celeron* (Socket 1151)

Чипсет

Память

2133 без ECC

* Поддерживаются 2 модуля памяти DDR3/DDR3L с частотой до 1866(OC) и 4 модуля DDR3/DDR3L с частотой до 1333 * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List) на веб-сайте ASRock. (http://www.asrock.com/)

Слот

расширения

PCIE4:режим x4)

*PCI-карты, которым требуется субтрактивное декодирование, не поддерживаются.

^TM и CrossFireX ^TM

Графическая

система

in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.

Intel® HD Graphics: Intel® Quick Sync Video c HEVC, AVC, MVC (S3D) n MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 510/530

памяти: 1792 М6

HDMI независимыми контроллерами дисплея

4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

1920x1200 при 60 Гц

HBR (High Bit Rate Audio) через порт HDMI (требуется HDMI-совместимый монитор)

VP9

DVI-D и HDMI

Blu-ray (BD) через порты DVI-D и HDMI

Аудио

защитой данных (аудиокодек Realtek ALC892)

Protection)

LAN

напряжения (ASRock Full Spike Protection)

Порты

ввода-вывода на

задней панели

электростатического напряжения (ASRock Full Spike Protection)

SPEED)

динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон

Запоминающие

устройства

6,0 ГБ/с, поддержка технологий RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 14 и Intel Smart Response Technology), NCQ, AHCI и "горячего" подключения

* О поддержке будет объявлено

* Если разъем M2_1 занят устройством M.2 типа SATA, разъем SATA3_0 будет отключен.

со скоростью обмена данными 6,0 ГБ/с и модуля М.2 PCI Express до версии Gen3 x4 (32 ГБ/с)

* Поддержка комплекта ASRock U.2

Разъемы

динамика корпуса

процессора (4-контактный) ("Умный" регулятор скорости вентилятора)

(4-контактный) ("Умный" регулятор скорости вентилятора)

защитой от электростатического напряжения (ASRock Full Spike Protection)

защитой от электростатического напряжения (ASRock Full Spike Protection)

Параметры BIOS

многоязычного графического интерфейса

стандарте ACPI 1.1

VPPM, PCH 1,0V, VCCIO, VCCPLL, VCCSA

Контроль оборудования

корпуса (с автоматической регулировкой скорости вращения в зависимости от температуры нагрева процессора)

охлаждения процессора/корпуса

8,1 64-разрядная/ 7 32-разрядная/ 7 64-разрядная * Для установки OC Windows® 7 потребуется измененный установочный диск с драйверами xHCI, упакованными в файл ISO. Более подробные инструкции представлены на стр. 140. * Подробные сведения об обновлении драйвера Windows® 10 представлены на веб-сайте ASRock: http://www.asrock.com

Сертификация

питания, соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Перемычка сброса настроек CMOS (CLRMOS1) (См. стр. 1, № 20)

Сброс настроек CMOS

CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной

панели

(9-контактная, PANEL1)

(См. стр. 1, № 16)

Подключите

расположенные на

корпусе выключатель

питания, кнопку

перезагрузки и

индикатор состояния

системы к этой колодке

в соответствии с

распределением

КОНТАКТОВ,

приведенным ниже.

Перед подключением

кабелей определите

положительный

и отрицательный

контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка светодиодного индикатора питания и динамика корпуса(7-контактная,SPK_PLED1)(См. стр. 1, No 17)			Предназначена для подключения светодиодного индикатора питания и динамика корпуса.
Разъемы Serial ATA3(SATA3_0:См. стр. 1, No 8)(SATA3_1:См. стр. 1, No 10)(SATA3_2:См. стр. 1, No 9)(SATA3_3:См. стр. 1, No 11)(SATA3_4:См. стр. 1, No 15)(SATA3_5:См. стр. 1, No 14)	SATA3_0SATA3	SATA3_2SATA3	Эти шесть разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. SATA3_0,SATA3_1 используются с разъемом SATA_E_1.SATA3_2, SATA3_3 используются с разъемом SATA_E_2.* Если разъем M2_1 занят устройством M.2 типа SATA, разъем SATA3_0 будет отключен.
Разъемы SATA Express(SATA_E_1:см. стр.1, No 12)(SATA_E_2:см. стр.1, No 13)			К данным разъемам подключаются накопители SATA или PCIe.
Колодки USB 2.0(9-контактная USB_9_10)(См. стр. 1, No 19)(9-контактная, USB_11_12)(См. стр. 1, No 18)			На системной плате размещены две колодки. Каждая колодка USB 2.0 может поддерживать два порта.

Колодки USB 3.0

(19-контактная, USB_5_6)

(См. стр. 1, № 6)

Кроме шести портов

USB 3.0 на панели ввода-

вывода на системной

плате также имеется

одна колодка. Эта

колодка USB 3.0 может

поддерживать два порта.

Аудиоколодка передней панели

(9-контактная,

HD_AUDIO1)

(См. стр. 1, № 24)

Эта колодка

предназначена

для подключения

аудиоустройств к

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъемы вентиляторов

корпуса

(4-контактный,

CHA_FAN1)

(См. стр. 1, № 21)

(4-контактный,

CHA_FAN2)

(См. стр. 1, № 7)

(4-контактный,

CHA_FAN3)

(См. стр. 1, № 4)

Предназначены для

подключения кабелей

разъемов вентиляторов

и подключения черного

провода к заземлению.

Разъемы вентиляторов ЦП(4-контактный,CPU_FAN1)(См. стр. 1, No 25)(4-контактный,CPU_FAN2)(См. стр. 1, No 26)		Эта материнскаяплата снабжена4-контактным разъемомдля малошумящеговентилятора ЦП. Если высобираетесь подключить3-контактныйвентилятор охлажденияпроцессора, подключайтеего к контактам 1-3.
Разъем питания ATX(24-контактный,ATXPWR1)(См. стр. 1, No 5)		Эта материнская платаснабжена 24-контактнымразъемом питания ATX.Чтобы использовать20-контактныйразъем питания ATX,подключите его вдольконтакта 1 и контакта 13.
Разъем питания ATX 12 B(8-контактный, ATX12V1)(См. стр. 1, No 1)		Эта материнская платаснабжена 8-контактнымразъемом питания ATX12 В. Чтобы использовать4-контактныйразъем питания ATX,подключите его вдольконтакта 1 и контакта 5.
Колодкапоследовательного порта(9-контактная, COM1)(См. стр. 1, No 23)		Колодка COM1поддерживаетподключение модуляпоследовательногопорта.

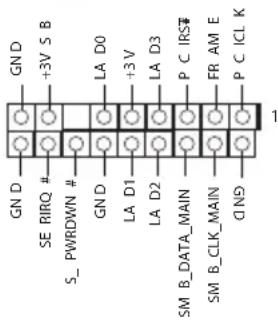

Колодка TPM(17-контактная, TPMS1)(См. стр. 1, No 22)		Этот разъем обеспечиваетподдержку системы TrustedPlatform Module (TPM), котораяспособна обеспечить надежноехранение ключей, цифровыхсертификатов, паролей иданных. Система TPM такжеповышает уровень сетевойбезопасности, защищаетцифровые идентификаторыи обеспечивает целостностьплатформы.
