KULLANIM KILAVUZU KS 205 Alpha Tools

Kullanma talimat∂ Düz ve gönyeli kesim testeresi

2. Sevkiyat∂n içeri©i

Sert metal diµli testere b∂ça©∂ Al∂n deli©i anahtar∂ (24), anahtar (25) ve döner sap (20) Düz ve gönyeli kesim testeresi

3. Kullan∂m amac∂na uygun kullan∂m

Düz ve gönyeli kesim testeresi KS 205, makine boyutuna uyan a©aç ve plastik malzemelerin kesilmesinde kullan∂l∂r. Testere, yakacak odun kesimi için uygun de©ildir. Makine, yaln∂zca kullan∂m amac∂na uygun olarak kullan∂lacakt∂r. Kullan∂m amac∂n∂n d∂µ∂ndaki tüm kullan∂mlar makinenin kullan∂lmas∂ için uygun de©ildir. Bu tür kullan∂m amac∂ d∂µ∂ndaki kullan∂mlardan kaynaklanan hasar ve yaralanmalarda, yaln∂zca kullan∂c∂/iµletici sorumlu olup üretici firma sorumlu tutulamaz. Her türlü taµlama taµlar∂n∂n makineye ba©lanmas∂ yasakt∂r. Kullan∂m amac∂na uygun kullan∂mda ayr∂ca kullanma talimat∂nda aç∂klanan güvenlik uyar∂lar∂, montaj ve iµletme talimatlar∂na da riayet edilecektir. Makineyi kullanan ve bak∂m∂n∂ yapan personel, bu talimatlar hakk∂nda bilgi sahibi olmal∂ ve muhtemel tehlikeler konusunda bilgilendirilmelidir. Bunun d∂µ∂nda, geçerli olan genel kazalar∂ önleme yönetmelerine de riayet edilmelidir. Di©er genel iµyeri ve iµ sa©l∂©∂ yönetmeliklerine de dikkat edilecektir. Makine üzerinde yap∂lacak de©iµiklikler üretici firman∂n sorumlulu©unun sona ermesine yol açar ve oluµacak her türlü hasar ve zarardan üretici firma sorumlu tutulamaz. Makinenin kullan∂m amac∂na uygun kullan∂lmas∂na ra©men belirli riskler tamamen ortadan kalkmaz. Makinenin yap∂s∂ ve konstrüksiyonu itibariyle aµa©∂da aç∂klanan noktalar meydana gelebilir: Testere b∂ça©∂n∂n koruma kapa©∂ bulunmayan aç∂k bölümüne temas etme Dönmekte olan testere b∂ça©∂na müdahale (dokunma) etme (kesilme yaralanmas∂) Talimatlara ayk∂r∂ yap∂lan çal∂µmalarda iµ parças∂n∂n geri tepmesi Testere b∂ça©∂n∂n k∂r∂lmas∂ Testere b∂ça©∂ diµlerine entegre edilen sert metal parçalar∂n∂n d∂µar∂ f∂rlamas∂ Öngörülen kulakl∂©∂n tak∂lmamas∂ durumunda iµitme hasarlar∂n∂n oluµmas∂ Makinenin kapal∂ mekanlarda kullan∂lmas∂nda a©aç tozu nedeniyle sa©l∂©a zararl∂ emisyonlar∂n oluµmas∂.

Lütfen kullanma talimat∂n∂ dikkatlice okuyun ve içerdi©i bilgilere dikkat edin. Bu kullanma talimat∂ ile makine, makinen,n kullan∂m∂ ve güvenlik uyar∂lar∂ hakk∂nda bilgi edinin. Güvenlik uyar∂lar∂ Her türlü ayar ve bak∂m çal∂µmas∂ndan önce, fiµi prizden ç∂kar∂n. Kullan∂mdan önce aleti, ba©lant∂ kablosunu ve fiµi kontrol edin. Yaln∂zca mükemmel ve hasarl∂ olmayan aletler ile çal∂µ∂n. Hasarl∂ parçalar derhal kalifiye elektrikçi personel taraf∂ndan de©iµtirilmelidir. Makine ile çal∂µan herkesin güvenlik uyar∂lar∂ndan bilgi edinmesini sa©lay∂n. Dikkat! Dönmekte olan testere b∂ça©∂ nedeniyle el ve parmaklar∂ yaralama tehlikesi bulunmaktad∂r. Makineyi çal∂µt∂rmadan önce aletin tip levhas∂ üzerinde belirtilen gerilim de©eri ile elektrik µebekesi geriliminin ayn∂ olup olmad∂©∂n∂ kontrol edin. Uzatma kablosunun kullan∂lmas∂ gerekti©inde kablo kesitinin asgari 1,5 mm

olmas∂na dikkat edin. Kablo makaras∂ kullan∂rken kablolar∂ tamamen aç∂n. Testereyi kablosundan tutarak taµ∂may∂n. Testereyi ya©murda b∂rakmay∂n. Testereyi nemli ve ∂slak yerlerde kullanmay∂n. ∑yi bir havaland∂rmay∂ sa©lay∂n. Yan∂c∂ s∂v∂ veya gazlar∂n yak∂n∂nda kesim yapmay∂n.

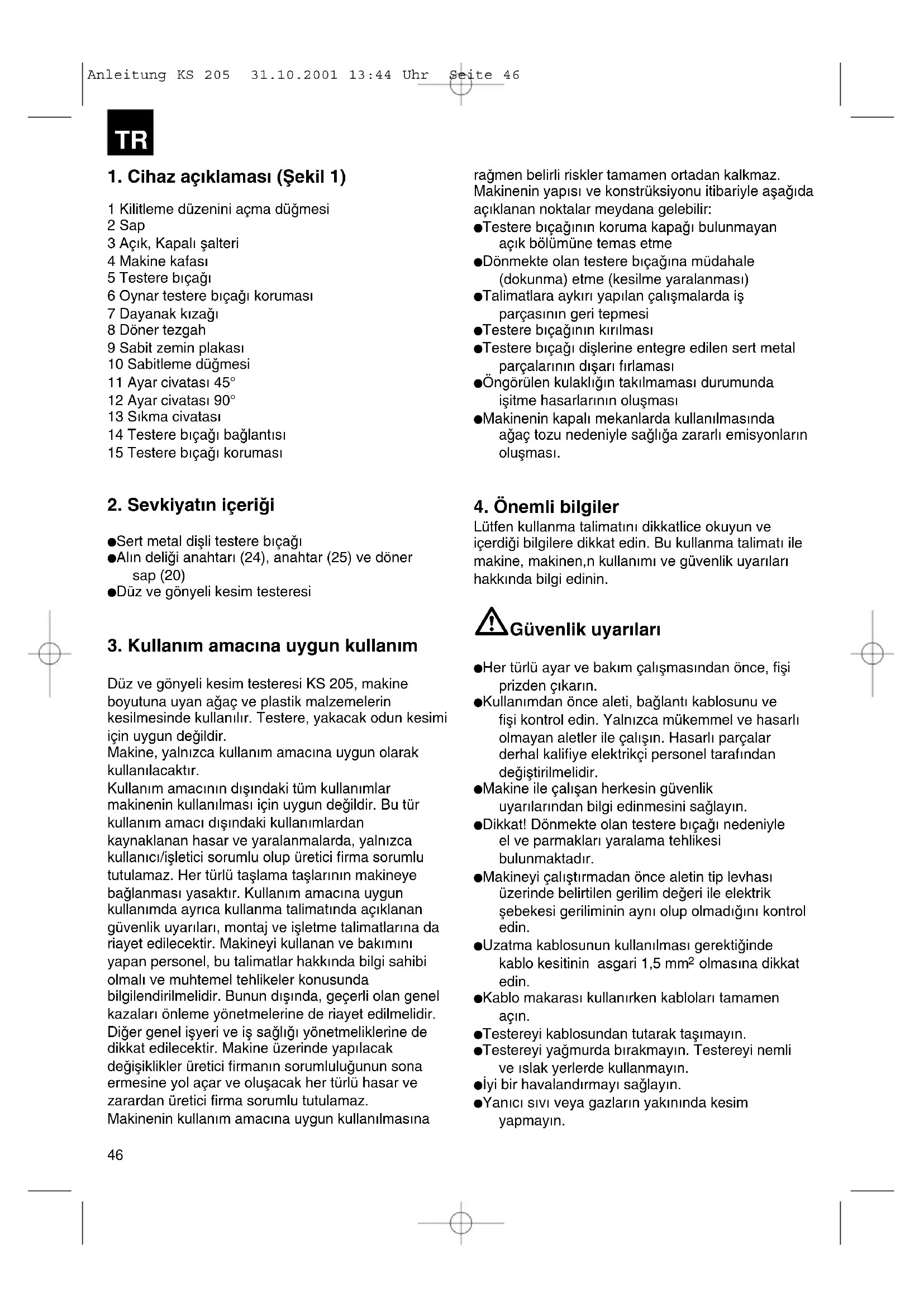

Anleitung KS 205 31.10.2001 13:44 Uhr Seite 46 Uygun iµ elbisesi giyin! Bol elbise veya tak∂lar testere b∂ça©∂na tak∂labilir. Makineyi kullanan kiµi en az 18 yaµ∂nda olmal∂d∂r, meslek e©itimi görenler en az 16 yaµ∂nda ve yaln∂zca gözetim alt∂nda çal∂µmal∂d∂r. Çocuklar∂ fiµi prize tak∂lm∂µ olan makineden uzak tutun. Elektrik kablosunu kontrol edin. Hatal∂ veya hasarl∂ elektrik kablolar∂n∂ kullanmay∂n. Çal∂µma alan∂ndaki a©aç art∂klar∂ ve di©er parçalar∂ temizleyin. Makine ile çal∂µan kiµinin dikkatini baµka yere çekmeyin. Motor ve testere b∂ça©∂ dönme yönüne dikkat edin. Makine durdurulduktan sonra testere b∂ça©∂ kesinlikle yana bast∂r∂larak frenlenmemelidir. Yaln∂zca iyi bilenmiµ, çatla©∂ bulunmayan ve deforme olmam∂µ testere b∂çaklar∂n∂ tak∂n. Makineye yaln∂zca prEN 847-1,:1996 normuna uyan tak∂mlar tak∂lacakt∂r. Hatal∂ testere b∂çaklar∂ derhal de©iµtirilecektir. Bu kullanma talimat∂nda belirtilen teknik özelliklere sahip olmayan testere b∂çaklar∂n∂ kullanmay∂n. Testere b∂ça©∂ üzerindeki ok iµareti ile makine üzerindeki ok iµareti ayn∂ yönde olmal∂d∂r. Makinenin fiµini prizden ç∂kar∂n, 45° ve 90° pozisyonlar∂nda testere b∂ça©∂n∂ elden döndürerek b∂ça©∂n hiçbir yere temas etmemesini kontrol edin. Gerekti©inde testere kafas∂n∂ C/F maddelerine göre yeniden ayarlay∂n. Testere b∂ça©∂n∂ koruyan tüm donan∂mlar∂n mükemmel durumda oldu©unu kontrol edin. Oynar koruma kapa©∂ aç∂k durumdayken s∂k∂µmamal∂d∂r. Makine üzerindeki emniyet donan∂mlar∂ sökülmemeli veya kullan∂lamaz duruma getirilmemelidir. Hasarl∂ veya hatal∂ emniyet donan∂mlar∂ derhal de©iµtirilecektir. Güvenli bir µekilde elde tutulamayacak kadar küçük olan malzemeleri kesmeyin. ∑µ parças∂n∂ yanl∂µ tutma pozisyonunda tutmay∂n, aksi takdirde elin aniden kaymas∂ durumunda her iki elinizle testere b∂ça©∂na girersiniz. Uzun iµ parçalar∂n∂n kesilmesinde makinenin devrilmesini önlemek için ilave bir tabla (masa, sehpa, vs.) kullan∂n. Dübel gibi yuvarlak malzemeler daima uygun bir donan∂m ile s∂k∂larak kesilecektir. Kesilecek iµ parças∂nda çivi veha di©er yabanc∂ madde bulunmamal∂d∂r. Kesim yaparken daima testere b∂ça©∂n∂n yan∂nda durun. Makineye duruncaya kadar yüklenmeyin. ∑µ parças∂n∂n kaymas∂n∂ veya dönmesini önlemek için iµ parças∂n∂ daima kuvvetlice çal∂µma plakas∂na ve dayanak k∂za©∂na bast∂r∂n. Kesilen parçalar∂n testere b∂ça©∂n∂n yan∂ndan al∂nabilmesini sa©lay∂n. Aksi takdirde bu parçalar testere b∂ça©∂na kap∂larak d∂µar∂ f∂rlat∂labilir Kesinlikle birden fazla iµ parças∂n∂ bir defada kesmeyin. Testere b∂ça©∂ dönerken kesinlikle k∂ym∂k, talaµ veya s∂k∂µm∂µ a©aç parçalar∂n∂ ç∂karmaya çal∂µmay∂n. Ar∂zalar∂ tamir etmek veya s∂k∂µm∂µ a©aç parçalar∂n∂ ç∂karmak için daima makineyi kapat∂n, fiµi prizden ç∂kar∂n. Ayar, ölçüm ve temizleme çal∂µmalar∂ yaln∂zca motor durdu©unda yap∂lacakt∂r. Fiµi prizden ç∂kar∂n. Makineyi çal∂µt∂rmadan önce anahtar ve ayar tak∂mlar∂n∂n ç∂kar∂l∂p ç∂kar∂lmad∂©∂n∂ kontrol edin. ∑µ yerini terk etmeden önce motoru kapat∂n ve fiµi prizden ç∂kar∂n. Elektrik tesisatlar∂, tamir ve bak∂m çal∂µmalar∂ yaln∂zca kalifiye personel taraf∂ndan yap∂lacakt∂r. Tamir ve bak∂m çal∂µmalar∂ tamamland∂ktan sonra tüm koruma ve güvenlik donan∂mlar∂ tekrar yerlerine monte edilecektir. Üretici firman∂n güvenlik, iµ ve bak∂m uyar∂lar∂na riayet edilecek ve teknik özellikler bölümünde belirtilen boyutlara uyulacakt∂r. Geçerli kazalar∂ önleme yönetmelikleri ve di©er genel iµ güvenli©i yönetmeliklerine riayet edilecektir. Meslek odalar∂n∂n ilgili broµürlerine dikkat edin (VBG 7j). Her çal∂µmaya baµlad∂©∂n∂zda toz emme donan∂m∂n∂ ba©lay∂n. Makinenin kapal∂ mekanlarda çal∂µt∂r∂lmas∂ yaln∂zca uygun bir aspiratör donan∂m∂ ile yap∂lacakt∂r.

Toz korumas∂ tak∂n Ses emisyon de©erleri Bu testerenin gürültüsü DIN EN ISO 3744; 11/95, DIN EN 31201; 6/93, ISO 7960 Ek A normlar∂na göre ölçülür. Çal∂µma yerindeki gürültü oran∂ 85 dB (A) oran∂n∂n üzerine ç∂kabilir. Bu durumlarda kullan∂c∂n∂n gürültü koruma önlemlerini almas∂ gerekebilir.Cihaz, çal∂µt∂©∂ yerde 85 dB’yi aµabilir. (Kulakl∂k tak∂n!) ∑µletme Rölanti Ses bas∂nc∂ seviyesi LPA 100,4dB(A) 91,7 dB(A) Ses gücü seviyesi LWA 111,4 dB(A) 102,7 dB(A) „Belirtilen de©erler emisyon de©erleridir ve ayn∂ zamanda güvenli iµ yeri de©erleri olarak görülmemelidir. Emisyon ve imisyon seviyeleri aras∂nda herhangi bir iliµki olmamas∂na ra©men, bu de©erlere dayanarak ek olarak önlemlerin al∂nmas∂n∂n gerekli olup olmad∂©∂na güvenilir µekilde karar verilemez. Ωu anda iµyerinde mevcut olan imisyon seviyesini etkileyebilecek faktörler, etkilerin süresini, çal∂µma mekan∂n∂n özelli©ini, di©er gürültü kaynaklar∂n∂ vs. içerir, örne©in makinelerin say∂s∂ ve etraftaki di©er iµlemler. Güvenilir çal∂µma yeri de©erleri ayn∂ µekilde ülkeden ülkeye de©iµebilir. Bu bilgi kullan∂c∂ya, tehlikeyi ve riski daha iyi tahmin etmesine yard∂mc∂ olmak için verilmiµtir.“

5. TEKN∑K ÖZELL∑KLER

Alternatif ak∂m motoru 230 V ~ 50 Hz Güç 800 W ∑µletme türü S1 Rölanti devri n

6. Çal∂µt∂rmadan önce

Makine sa©lam µekilde kurulmal∂d∂r. Bunun için makineyi çal∂µma tezgah∂, üniversal alt çerçeve vs. gibi elemanlar∂n üzerine ba©lay∂n. Çal∂µt∂rmadan önce tüm kapaklar∂n ve güvenlik tertibatlar∂n∂n tak∂lm∂µ olmas∂ zorunludur. Testere b∂ça©∂ serbest hareket edebilmelidir. Önceden iµlenmiµ olan a©açta örne©in çivi veya civata vs. gibi yabanc∂ cisimlere dikkat edilmelidir. Açma/Kapama µalterine basmadan önce testere b∂ça©∂n∂n do©ru µekilde monte edildi©inden ve hareket eden parçalar∂n serbest çal∂µabildi©inden emin olun. Makineyi çal∂µt∂rmadan önce aletin tip levhas∂ üzerinde belirtilen gerilim de©eri ile elektrik µebekesi geriliminin ayn∂ olup olmad∂©∂n∂ kontrol edin.

Anleitung KS 205 31.10.2001 13:44 Uhr Seite 487. Yap∂ ve kullan∂m A.) Testerenin ayarlanmas∂. (Ωekil 2) Makine kafas∂n∂ (4) hafifçe aµa©∂ya bast∂rarak ve ayn∂ zamanda motor tutma eleman∂ndaki emniyet pimini (16) çekerek, testerenin alt pozisyondaki kilidini aç∂n. Emniyet kancas∂ yerine geçinceye kadar makine kafas∂n∂ (4) yukar∂ya kald∂r∂n. Makine kafas∂n∂ (4), s∂kma civatas∂n∂ (13) açarak, anahtar (25) veya döner sap (20) ile sol yöne, max. 45° dereceye e©direbilirsiniz. Aletin tip levhas∂ üzerinde belirtilen gerilim de©eri ile elektrik µebekesi geriliminin ayn∂ olup olmad∂©∂n∂ kontrol edin ve cihaz∂n fiµini prize tak∂n. B.) Düz kesim 90° ve döner tabla 0° (Ωekil 3) Testere ana µalter (3) aç∂larak çal∂µt∂r∂l∂r Dikkat! Kesim iµlemi esnas∂nda kesilecek malzemenin kaymamas∂ için, iµ parças∂ sa©lam µekilde makine yüzeyinde durmal∂d∂r. Testere çal∂µt∂r∂ld∂ktan sonra testere b∂ça©∂n∂n (5) azami devrine eriµmesini bekleyin. Kilitleme düzenini açma dü©mesine (1) bas∂n ve makine kafas∂n∂ sap (2) ile düzenli µekilde hafifçe aµa©∂ bast∂rarak iµ parças∂n∂ kesin. Kesim iµlemi sona erdikten sonra makine kafas∂n∂ tekrar üst durma pozisyonuna getirin ve Aç∂k - Kapal∂ µalterini (3) b∂rak∂n. Dikkat! Geri çekme yay∂ nedeniyle makine otomatik olarak üste vurur, bu demektir ki kesim iµleminden sonra sap∂ (2) hemen b∂rakmay∂n, makineyi yavaµca ve hafifçe yukar∂ kald∂rarak üst pozisyonda durdurun. C.) Düz kesim 90° dayana©∂n∂n hassas ayarlanmas∂ (Ωekil 4) Makine kafas∂n∂ (4) aµa©∂ya indirin ve emniyet pimi (16) ile sabitleyin. S∂kma civatas∂n∂ (13) gevµetin. Dayanak gönyesini (a) testere b∂ça©∂ (5) ve döner tabla (8) aras∂na dayay∂n. Karµ∂ somunu (17) gevµetin ve ayar civatas∂n∂ (12), testere b∂ça©∂ (5) ve döner tabla (8) aras∂ndaki aç∂ 90° oluncaya kadar ayarlay∂n. Bu ayar∂ sabitlemek için karµ∂ somunu (17) tekrar s∂k∂n. D.) Düz kesim 90° ve döner tabla 0° - 45° (Ωekil 5) KS 205 aleti ile, sol ve sa© yöne olmak üzere dayanak k∂za©∂na 0° - 45° aç∂ ile e©ik kesimler yap∂labilir. Döner tablay∂ (8), her iki sabitleme civatas∂n∂ (10) gevµeterek dayanak ç∂tas∂ndan çözün. Sap (2) ile döner tablay∂ (8) istenilen aç∂ de©erine ayarlay∂n, bu demektir ki döner tabla üzerindeki iµaret (a) ile sabit zemin plakas∂ (9) üzerindeki aç∂ rakam∂ ayn∂ hizada olacakt∂r. Döner tablay∂ (8), sabitlemek için her iki sabitleme civatas∂n∂ (10) tekrar s∂k∂n. Kesim iµlemini B.) noktas∂nda aç∂kland∂©∂ µekilde gerçekleµtirin. E.) Gönyeli kesim 0° - 45° ve döner tabla 0° (Ωekil 6/7) KS 205 aleti ile, sol yöne çal∂µma yüzeyine 0° - 45° aç∂ ile gönyeli kesimler yap∂labilir. Makine kafas∂n∂ (4) üst pozisyona getirin. Döner tablay∂ (8) 0° pozisyonuna sabitleyin. S∂kma civatas∂n∂ (13) aç∂n ve sap (2) ile, makine kafas∂ndaki (4) iµaret (a) ve taµ∂y∂c∂n∂n (21) istenilen aç∂ ölçüsü (b) rakam∂ ayn∂ hizada oluncaya kadar makine kafas∂n∂ (4) sola yat∂r∂n. S∂kma civatas∂n∂ (13) tekrar s∂k∂n ve kesim iµlemini B.) noktas∂nda aç∂kland∂©∂ µekilde gerçekleµtirin. F.) Gönyeli kesim 45° dayana©∂n∂n hassas ayarlanmas∂ (Ωekil 8) Makine kafas∂n∂ (4) aµa©∂ya indirin ve emniyet pimi (16) ile sabitleyin. Döner tablay∂ (8) 0° pozisyonuna sabitleyin. S∂kma civatas∂n∂ (13) gevµetin ve sap (2) ile makine kafas∂n∂ (4) sola 45° pozisyonuna e©in. Dayanak gönyesini (a) testere b∂ça©∂ (5) ve döner tabla (8) aras∂na dayay∂n. Karµ∂ somunu (18) gevµetin ve ayar civatas∂n∂ (11), testere b∂ça©∂ (5) ve döner tabla (8) aras∂ndaki aç∂ 45° oluncaya kadar ayarlay∂n. Bu ayar∂ sabitlemek için karµ∂ somunu (18) tekrar s∂k∂n.

Anleitung KS 205 31.10.2001 13:44 Uhr Seite 49G.) Gönyeli kesim 0° - 45° ve döner tabla 0° (Ωekil 9) KS 205 aleti ile, sol yöne çal∂µma yüzeyine 0° - 45° ve ayn∂ zamanda dayanak k∂za©∂na 0° - 45° aç∂ ile gönyeli kesimler yap∂labilir (çift gönyeli kesim). Makine kafas∂n∂ (4) üst pozisyona getirin. Döner tablay∂ (8), her iki sabitleme civatas∂n∂ (10) gevµeterek dayanak ç∂tas∂ndan çözün. Sap (2) ile döner tablay∂ (8) istenilen aç∂ ölçüsüne ayarlay∂n (bkz. D noktas∂). Döner tablay∂ sabitlemek için her iki sabitleme civatas∂n∂ (10) tekrar s∂k∂n. S∂kma civatas∂n∂ (13) aç∂n ve sap (2) ile, makine kafas∂n∂ (4) sol yöne istenilen aç∂ ölçüsüne e©in (bkz. E noktas∂). S∂kma civatas∂n∂ (13) tekrar s∂k∂n. Kesim iµlemini B.) noktas∂nda aç∂kland∂©∂ µekilde gerçekleµtirin. H.) Toz emme (Ωekil 2) Testere aleti, talaµlar∂n emilmesi için toz emme ba©lant∂s∂ (22) ile donat∂lm∂µt∂r. Bu µekilde testere basit µekilde tüm talaµ emme düzenlerine ba©lanabilir. I.) Testere b∂ça©∂n∂n de©iµtirilmesi (Ωekil 10) Fiµi prizden ç∂kar∂n. Makine kafas∂n∂ (4) yukar∂ kald∂r∂n. 4 adet y∂ld∂z baµl∂ civatalar∂ (23) sökün, sol testere b∂ça©∂ koruma kapa©∂n∂ (15) ç∂kar∂n. D∂µ flanµ∂ al∂n deli©i anahtar∂ (24) ile bloke edin ve civatay∂, anahtar∂ (25) saat yelkovan yönünde (Dikkat! sol vida diµi!) sa©a döndürerek sökün. Testere b∂ça©∂n∂ (5) iç flanµdan yukar∂ do©ru ç∂kar∂n. Yeni testere b∂ça©∂n∂ sökme iµleminin tersi yönünde monte edin ve s∂k∂n. Dikkat! Testere diµlerinin e©ikli©i yani b∂ça©∂n dönme yönü, makine gövdesi üzerindeki ok iµareti ile ayn∂ yönde olmal∂d∂r. Testere b∂ça©∂n∂ monte etmeden önce flanµlar iyice temizlenecektir. Makine ile çal∂µmaya baµlamadan önce koruma donan∂mlar∂n∂n fonksiyonlar∂n∂ kontrol edin

Makinenin havaland∂rma deliklerini daima temiz tutun. Makine üzerindeki toz ve pislikler düzenli olarak temizlenecektir. Temizleme çal∂µmalar∂ en etkili olarak bas∂nçl∂ hava veya bez ile yap∂lacakt∂r. Tüm hareket eden parçalar periyodik zamanlarda ya©lanacakt∂r. Plastik malzemenin temizlenmesinde tahriµ adici malzeme kullanmay∂n.

9. Yedek parça sipariµi

Yedek parça sipariµinde aµa©∂da aç∂klanan bilgiler verilecektir: Cihaz tipi Cihaz∂n parça numaras∂ Cihaz∂n kod numaras∂ ∑stenilen yedek parçan∂n yedek parça numaras∂
