MODE D'EMPLOI KS 205 Alpha Tools

Mode d’emploi Scie tronçonneuse et à onglet

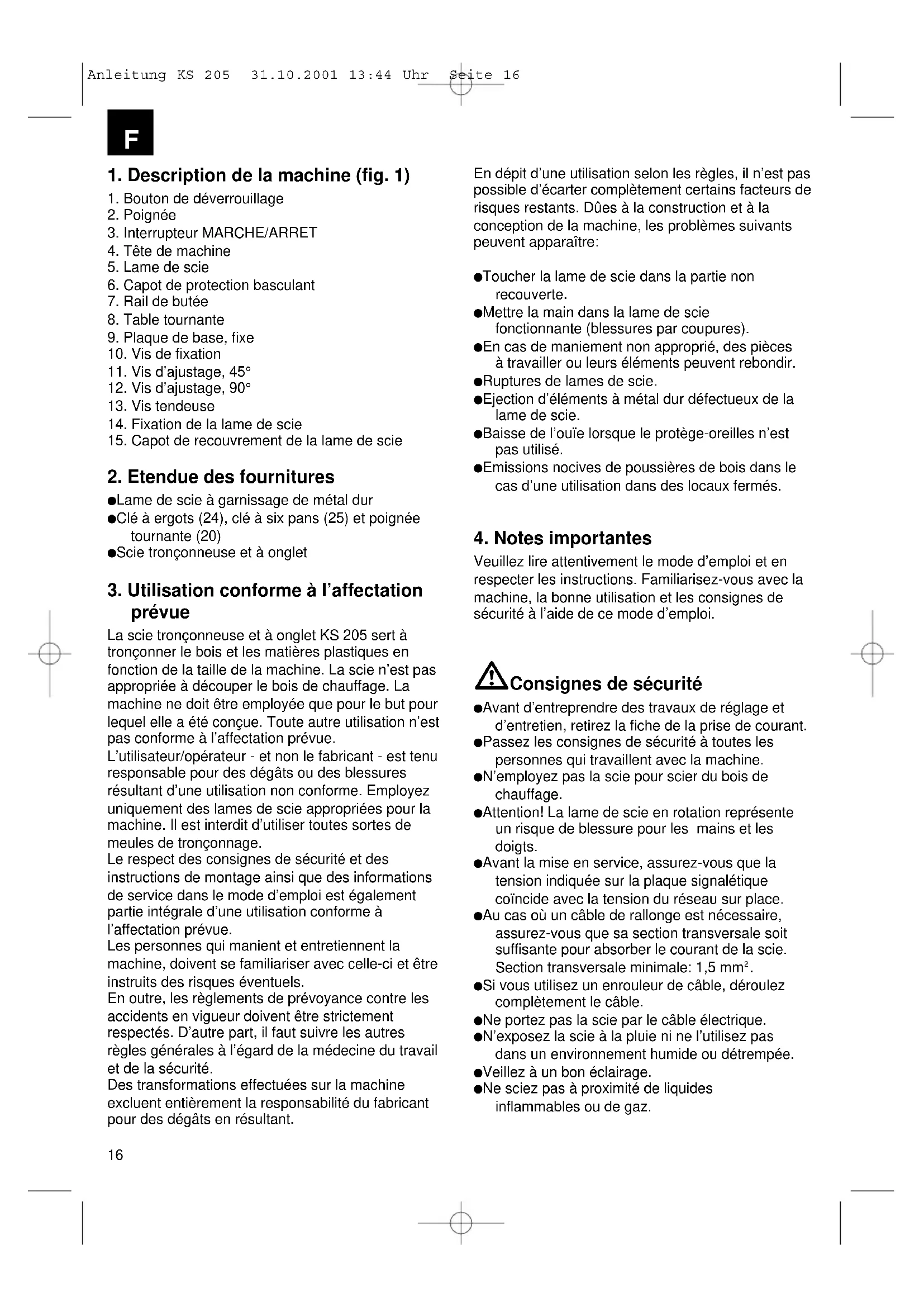

1. Bouton de déverrouillage

3. Interrupteur MARCHE/ARRET

15. Capot de recouvrement de la lame de scie

2. Etendue des fournitures

Lame de scie à garnissage de métal dur Clé à ergots (24), clé à six pans (25) et poignée tournante (20) Scie tronçonneuse et à onglet

3. Utilisation conforme à l’affectation

prévue La scie tronçonneuse et à onglet KS 205 sert à tronçonner le bois et les matières plastiques en fonction de la taille de la machine. La scie n’est pas appropriée à découper le bois de chauffage. La machine ne doit être employée que pour le but pour lequel elle a été conçue. Toute autre utilisation n’est pas conforme à l’affectation prévue. L’utilisateur/opérateur - et non le fabricant - est tenu responsable pour des dégâts ou des blessures résultant d’une utilisation non conforme. Employez uniquement des lames de scie appropriées pour la machine. Il est interdit d’utiliser toutes sortes de meules de tronçonnage. Le respect des consignes de sécurité et des instructions de montage ainsi que des informations de service dans le mode d’emploi est également partie intégrale d’une utilisation conforme à l’affectation prévue. Les personnes qui manient et entretiennent la machine, doivent se familiariser avec celle-ci et être instruits des risques éventuels. En outre, les règlements de prévoyance contre les accidents en vigueur doivent être strictement respectés. D’autre part, il faut suivre les autres règles générales à l’égard de la médecine du travail et de la sécurité. Des transformations effectuées sur la machine excluent entièrement la responsabilité du fabricant pour des dégâts en résultant. En dépit d’une utilisation selon les règles, il n’est pas possible d’écarter complètement certains facteurs de risques restants. Dûes à la construction et à la conception de la machine, les problèmes suivants peuvent apparaître: Toucher la lame de scie dans la partie non recouverte. Mettre la main dans la lame de scie fonctionnante (blessures par coupures). En cas de maniement non approprié, des pièces à travailler ou leurs éléments peuvent rebondir. Ruptures de lames de scie. Ejection d’éléments à métal dur défectueux de la lame de scie. Baisse de l’ouïe lorsque le protège-oreilles n’est pas utilisé. Emissions nocives de poussières de bois dans le cas d’une utilisation dans des locaux fermés.

4. Notes importantes

Veuillez lire attentivement le mode d’emploi et en respecter les instructions. Familiarisez-vous avec la machine, la bonne utilisation et les consignes de sécurité à l’aide de ce mode d’emploi. Consignes de sécurité Avant d’entreprendre des travaux de réglage et d’entretien, retirez la fiche de la prise de courant. Passez les consignes de sécurité à toutes les personnes qui travaillent avec la machine. N’employez pas la scie pour scier du bois de chauffage. Attention! La lame de scie en rotation représente un risque de blessure pour les mains et les doigts. Avant la mise en service, assurez-vous que la tension indiquée sur la plaque signalétique coïncide avec la tension du réseau sur place. Au cas où un câble de rallonge est nécessaire, assurez-vous que sa section transversale soit suffisante pour absorber le courant de la scie. Section transversale minimale: 1,5 mm

Si vous utilisez un enrouleur de câble, déroulez complètement le câble. Ne portez pas la scie par le câble électrique. N’exposez la scie à la pluie ni ne l’utilisez pas dans un environnement humide ou détrempée. Veillez à un bon éclairage. Ne sciez pas à proximité de liquides inflammables ou de gaz.

Anleitung KS 205 31.10.2001 13:44 Uhr Seite 16 Portez des vêtements de travail appropriés. Les vêtements larges ou les bijoux peuvent être happés par la lame de scie en rotation. L’opérateur doit être âgé d’au moins 18 ans, les apprentis d’au moins 16 ans, mais uniquement sous surveillance. Tenez les enfants éloignés de la machine branchée. Contrôlez le câble d’alimentation. N’utilisez pas de câbles de raccordement défectueux ou endommagés. Maintenez la place de travail libre de morceaux de bois résidu et de pièces traînantes. Les personnes maniant la machine, ne doivent pas être dérangées dans leur travail. Respectez le sens de rotation du moteur et de la lame de scie. Après l’arrêt de l’entraînement, ne freinez en aucun cas la lame de scie en pressant sur le côté. Ne montez que des lames de scie bien affûtées, sans fissures et non déformées. N’employez que des outils sur la machine qui sont conforme à la norme prEN 847-1:1996. Echangez immédiatement les lames de scie défectueuses. N’utlisez pas de lames de scie qui ne correspondent pas aux caractéristiques indiquées dans ce mode d’emploi. Assurez-vous que le sens de la flèche sur la lame de scie corresponde bien à celui sur la machine. Vérifiez que la lame de scie ne touche en aucune position la table tournante: après avoir débranché la machine, tournez la lame de scie manuellement dans la position de 45° et de 90°. Si nécessaire, réajustez la tête de sciage selon le point C/F Contrôlez que tous les dispositifs qui recouvrent la lame de scie fonctionnent parfaitement. Le capot de protection basculant ne doit pas être coincé quand il est ouvert. Les dispositifs de sécurité sur la machine ne doivent pas être démontés ni mis hors fonction. Echangez immédiatement les dispositifs de sécurité défectueux ou endommagés. Ne sciez pas de pièces à travailler qui sont trop petites pour être tenues à la main en toute sécurité. Evitez des positions maladroites des mains, sinon vous risquez de glisser et de toucher la lame de scie. Pour les pièces longues, utilisez une surface supplémentaire (tables, chevalets etc.) pour empêcher un basculement de la machine. Les pièces rondes telles que barres de chevilles doivent toujours être serrées à l’aide d’un dispositif approprié. La pièce à scier doit être libre de clous ou autres corps étrangers. Travaillez toujours à côté de la lame de scie. Ne chargez pas tant la machine qu’elle s’arrête. Pressez la pièce à travailler toujours fermement contre la surface de travail et contre le rail de butée pour empêcher que la pièce à travailler ne tremble ou ne se torde. Assurez-vous que les morceaux coupés tombent latéralement de la lame de scie, sinon il est possible qu’ils soient happés par la lame de scie et éjectés. Ne sciez jamais plusieurs pièces en même temps. N’enlevez jamais d’éclats, de copeaux détachés ou de pièces de bois coincées pendant le fonctionnement de la lame de scie. Arrêtez la machine et retirez la fiche de la prise de courant pour remédier à un mauvais fonctionnement ou pour enlever des pièces de bois coincées. Arrêtez le moteur et débranchez la machine avant d’exécuter des changements d’équipement ou d’effectuer des travaux de réglage, de mesure et de nettoyage. Avant de mettre la machine en marche, vérifiez que les clés et les outils de réglage soient bien enlevés. Si vous vous éloignez de votre place de travail, arrêtez le moteur et débranchez la machine. Les installations électriques, les réparations et les travaux d’entretien doivent toujours être exécutés par des spécialistes. Après avoir terminé une réparation ou l’entretien, remontez aussitôt tous les dispositifs de protection et de sécurité. Respectez impérativement les consignes de sécurité, de travail et d’entretien du fabricant ainsi que les dimensions indiquées dans les caractéristiques techniques. Il faut observer les règlements de prévoyance contre les accidents en vigueur et suivre les autres règles à l’égard de la sécurité généralement reconnus. Respectez les fiches techniques publiées par la caisse de prévoyance contre les accidents (VBG 7). Pour tout travail, raccordez le dispositif d’aspiration de poussière. Le fonctionnement de la machine dans des locaux fermés n’est autorisé qu’avec un équipement d’aspiration adéquat.

Porter un protège-oreilles

Porter un masque de protection contre la poussière Emission de bruit Le niveau sonore de cette scie est mesuré selon DIN EN IS0 3744; 11/95, E DIN EN 31201; 6/93, IS0 7960, annexe A; 2/95. Le bruit sur le lieu de travail peut dépasser 85 db (A). Dans ce cas, des mesures d’insonorisation doivent être prises pour l’utilisateur (porter un protège-oreilles) Fonctionnement Marche à vide Niveau de pression acoustique LPA 100,4 dB (A) 91,7 dB (A) Niveau de puissance acoustique LWA 111,4 dB (A) 102,7 dB (A) “ Les valeurs indiquées sont des valeurs d’émission. Elles ne représentent pas forcément aussi des valeurs sûres du lieu de travail. Quoiqu’il existe une correlation entre les niveaux d’émission et d’immission, on ne peut pas en déduire fiablement que des mesures de précaution supplémentaires doivent ou ne doivent pas être prises. Les facteurs qui peuvent avoir une influence sur le niveau actuel d’immission sur le lieu de travail, sont entre autres la durée du bruit, les conditions spécifiques au lieu de travail, d’autres sources sonores etc., comme p.ex. le nombre des machines sur place ainsi que les opérations avoisinantes. Les valeurs fiables sur le lieu de travail peuvent aussi varier selon le pays. Toutefois, grâce à cette information l’utilisateur est en mesure d’évaluer plus sûrement les risques éventuels.” Caractéristiques techniques Moteur à courant alternatif 230 V ~ 50 Hz Puissance 800 Watt Mode de service S1 Vitesse de rotation à vide no 4500 min

Lame de scie en métal dur 205 x 18 x 2,5 mm Nombre de dents 24 Raccord d’aspiration Ø 35 mm Encombrement 400 x 335 Zone de pivotement -45° / 0° +45° Coupe d’onglet 0° jusqu’à 45° à gauche Appui de la surface de sicage 275 x 140 mm Largeur de sciage à 90° 120 x 55 mm Largeur de sciage à 45° 70 x 55 mm Largeur de sciage à 2 x 45° (Coupe d’onglet double) 70 x 55 mm Poids 7,2 kg

6. Avant la mise en service

Placez la machine sur une surface stable, c’est- à-dire vissez-la sur un établi, un bâti universel etc. Avant la mise en service, montez selon les règles tous les capots et les dispositifs de sécurité. La lame de scie doit fonctionner sans gêne. Si vous sciez un bois déjà travaillé, faites attention aux corps étrangers tels que clous ou vis etc. Avant d’actionner l’interrupteur MARCHE/ ARRET, assurez-vous que la lame de scie soit correctement montée et que les éléments mobiles soient souples. Avant de raccorder la machine, soyez sûr que les données sur la plaque signalétique correspondent à celles du réseau.

Anleitung KS 205 31.10.2001 13:44 Uhr Seite 187. Montage et maniement A.) Réglage de la scie (fig. 2) Déverrouillez la scie dans la position de travail inférieure en excerçant une légère pression sur la tête de machine (4) vers le bas et en retirant simultanément le boulon de sécurité (16) du porte-moteur. Pivotez la tête de machine (4) vers le haut jusqu’à ce que le crochet de sécurité s’enclenche. La tête de machine (4) peut être inclinée à gauche de 45° max. en desserrant la vis tendeuse (13) à l’aide de la clé à six pans (25) ou de la poignée tournante (20). Vérifiez que la tension du réseau corresponde à celle indiquée sur la plaque signalétique; ensuite branchez la machine. B.) Coupe de tronçonnage de 90° et table tournante de 0° (fig. 3) En appuyant sur l’interrupteur principal (3), la scie est mise en circuit. Attention! Faites tenir fixement la matière à scier sur la surface de la machine pour éviter que la matière ne glisse pendant la coupe. Après avoir mis la scie en circuit, attendez jusqu’à ce que la lame de scie (5) ait atteint sa vitesse de rotation maximale. Pour exécuter la coupe, pressez le bouton de déverrouillage (1) et guidez la tête de machine - à l’aide de la poignée (2) - régulièrement vers le bas dans la pièce à travailler en excerçant une légère pression. Après avoir terminé la procédure de sciage, ramenez la tête de machine dans la position de repos supérieure et lâchez l’interrupteur MARCHE/ARRET (3). Attention! Le ressort de rappel fait rebondir la machine automatiquement vers le le haut, c’est- à-dire que vous ne devez pas lâcher la poignée (2) après avoir terminé la coupe mais guider la tête de machine lentement vers le haut en excerçant une légère contre-pression. C.) Ajustement précis de la butée pour la coupe de tronçonnage de 90° (fig. 4) Baissez la tête de machine (4) vers le bas et fixez-la moyennant le boulon de sécurité (18). Relâchez la vis tendeuse (13). Appliquez l’équerre de butée (A) entre la lame de scie (5) et la table tournante (8). Relâchez le contre-écrou (17) et réglez la vis d’ajustage (12) jusqu’à ce que l’angle entre la lame de scie (5) et la table tournante (8) atteigne 90°. Pour fixer ce réglage, resserrez le contre-écrou (17). D.) Coupe de tronçonnage de 90° et table tournante de 0°-45° (fig. 5) Avec la KS 205 vous êtes en mesure de réaliser des coupes en biais à gauche et à droite de 0°-45° par rapport au rail de butée. Desserrez la table tournante (8) en relâchant les deux vis de fixation (10) sur le rail de butée. Réglez la table tournante (8) sur l’angle désiré à l’aide de la poignée (2), cela veut dire que la marque (a) sur la table tournante (8) doit correspondre à la mesure de l’angle (B) désirée sur la plaque de base fixe (9). Resserrez les deux vis de fixation (10) pour bloquer la table tournante (8). Exécutez la coupe comme décrit dans le paragraphe B.). E.) Coupe d’onglet de 0° - 45° et table tournante de 0° (fig. 6) Avec la KS 205 vous pouvez réaliser des coupes d’onglet à gauche de 0°-45° par rapport à la surface de travail. Mettez la tête de machine (4) dans la position supérieure. Fixez la table tournante (8) sur la position 0°. Desserrez la vis tendeuse (13) et inclinez la tête de machine (4) à gauche à l’aide de la poignée (2) jusqu’à ce que la marque (a) sur la tête de machine (4) indique la mesure de l’angle désirée (b) du support (21). Resserrez la vis tendeuse (13) et exécutez la coupe comme décrit dans le paragraphe B.). F.) Ajustage précis de la butée pour la coupe d’onglet de 45° (fig. 7) Baissez la tête de machine (4) vers le bas et fixez-la à l’aide du boulon de sécurité (16). Bloquez la table tournante (8) à la position de 0°. Desserrez la vis tendeuse (13) et inclinez la tête de machine (4) à gauche de 45° au moyen de la poignée (5). Appliquez l’équerre de butée (A) de 45° entre la lame de scie (5) et la table tournante (8). Relâchez le contre-écrou (18) et réglez la vis d’ajustage (11) jusqu’à ce que l’angle entre la lame de scie (5) et la table tournante (8) soit exactement de 45°. Revissez le contre-écrou (18) pour fixer ce réglage.

Anleitung KS 205 31.10.2001 13:44 Uhr Seite 19G.) Coupe d’onglet de 0° - 45° et table tournante de 0° - 45° (fig. 8) Avec la KS 205 vous pouvez réaliser des coupes d’onglet à gauche de 0° - 45° par rapport à la surface de travail et en même temps de 0° - 45° par rapport au rail de butée (coupe d’onglet double). Mettez la tête de machine (4) dans la position supérieure. Desserrez la table tournante (8) en relâchant les deux vis de fixation (10) sur le rail de butée. Réglez la table tournante (8) sur l’angle désiré au moyen de la poignée (2) (voir à ce propos paragraphe D). Resserrez les deux vis de fixation (10) pour fixer la table tournante. Desserrez la vis tendeuse (13) et inclinez la tête de machine (4) à gauche sur la mesure de l’angle désirée à l’aide de la poignée (2) (voir à ce propos paragraphe E). Resserrez la vis tendeuse (13). Exécutez la coupe comme décrit dans le paragraphe B. H. Aspiration de copeaux (fig. 9) La scie est munie d’une tubulure d’aspiration (22) de copeaux. Il est facile de la raccorder à tous les dispositifs d’aspiration de copeaux. I.) Changement de la lame de scie (fig. 10) Débranchez la machine. Pivotez la tête de machine (4) vers le haut. Dévissez les quatre vis à tête cruciforme (23) et enlevez le capot de recouvrement gauche de la lame de scie (15). Bloquez la bride extérieure à l’aide de la clé à ergots (24) fournie et dévissez la vis à six pans dans le sens des aiguilles d’une montre au moyen de la clé à douille (25) (Attention! Filetage à gauche!). Retirez la lame de scie (5) de la bride intérieure et retirez-la vers le haut. Remettez la nouvelle lame de scie dans l’ordre inverse et resserrez-la. Attention! L’obliquité de coupe des dents, c’est-à- dire le sens de rotation de la lame de scie, doit correspondre au sens de la flèche sur le boîtier. Avant le montage de la lame de scie, nettoyez soigneusement les brides de la lame de scie. Contrôlez le fonctionnement des dispositifs de sécurité avant de continuer à travailler avec la scie.

Maintenez les fentes d’aération de la machine toujours en bon état de propreté. Enlevez régulièrement la poussière et les salissures de la machine. Le nettoyage se fait de préférence à l’aide d’air comprimé ou d’un chiffon. Graissez tous les éléments mobiles à intervalles réguliers. N’employez pas d’agents caustiques pour nettoyer la matière plastique.

9. Commande de pièces de rechange

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes: Type de l’appareil No. d’article de l’appareil No. d’identification de l’appareil No. de pièce de rechange de la pièce requise
