MANUALE UTENTE KS 205 Alpha Tools

Istruzioni per l’uso della Segatrice per augnature e spuntature

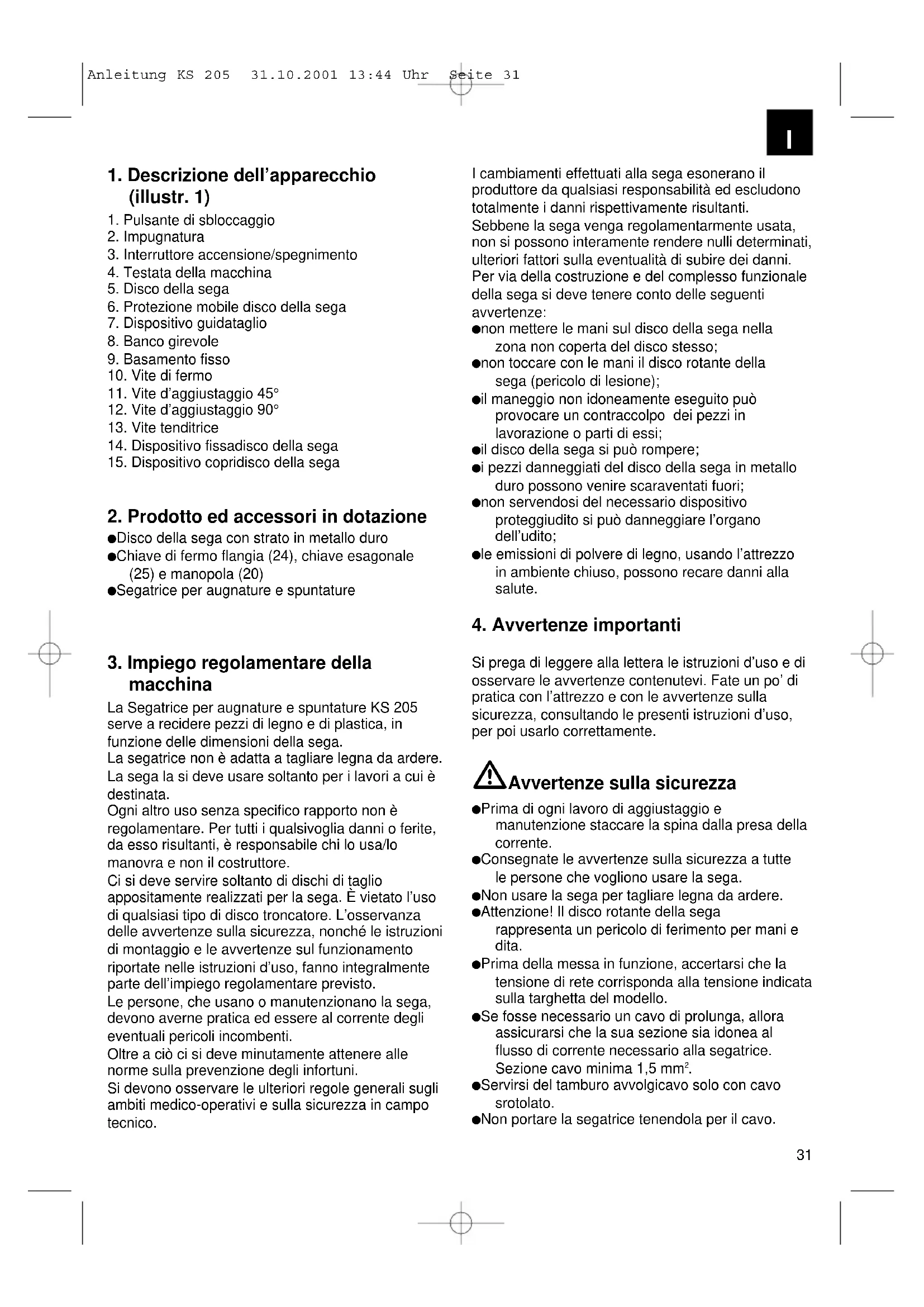

1. Pulsante di sbloccaggio

3. Interruttore accensione/spegnimento

4. Testata della macchina

6. Protezione mobile disco della sega

7. Dispositivo guidataglio

14. Dispositivo fissadisco della sega

15. Dispositivo copridisco della sega

2. Prodotto ed accessori in dotazione

Disco della sega con strato in metallo duro Chiave di fermo flangia (24), chiave esagonale (25) e manopola (20) Segatrice per augnature e spuntature

3. Impiego regolamentare della

macchina La Segatrice per augnature e spuntature KS 205 serve a recidere pezzi di legno e di plastica, in funzione delle dimensioni della sega. La segatrice non è adatta a tagliare legna da ardere. La sega la si deve usare soltanto per i lavori a cui è destinata. Ogni altro uso senza specifico rapporto non è regolamentare. Per tutti i qualsivoglia danni o ferite, da esso risultanti, è responsabile chi lo usa/lo manovra e non il costruttore. Ci si deve servire soltanto di dischi di taglio appositamente realizzati per la sega. È vietato l’uso di qualsiasi tipo di disco troncatore. L’osservanza delle avvertenze sulla sicurezza, nonché le istruzioni di montaggio e le avvertenze sul funzionamento riportate nelle istruzioni d’uso, fanno integralmente parte dell’impiego regolamentare previsto. Le persone, che usano o manutenzionano la sega, devono averne pratica ed essere al corrente degli eventuali pericoli incombenti. Oltre a ciò ci si deve minutamente attenere alle norme sulla prevenzione degli infortuni. Si devono osservare le ulteriori regole generali sugli ambiti medico-operativi e sulla sicurezza in campo tecnico. I cambiamenti effettuati alla sega esonerano il produttore da qualsiasi responsabilità ed escludono totalmente i danni rispettivamente risultanti. Sebbene la sega venga regolamentarmente usata, non si possono interamente rendere nulli determinati, ulteriori fattori sulla eventualità di subire dei danni. Per via della costruzione e del complesso funzionale della sega si deve tenere conto delle seguenti avvertenze: non mettere le mani sul disco della sega nella zona non coperta del disco stesso; non toccare con le mani il disco rotante della sega (pericolo di lesione); il maneggio non idoneamente eseguito può provocare un contraccolpo dei pezzi in lavorazione o parti di essi; il disco della sega si può rompere; i pezzi danneggiati del disco della sega in metallo duro possono venire scaraventati fuori; non servendosi del necessario dispositivo proteggiudito si può danneggiare l’organo dell’udito; le emissioni di polvere di legno, usando l’attrezzo in ambiente chiuso, possono recare danni alla salute.

4. Avvertenze importanti

Si prega di leggere alla lettera le istruzioni d’uso e di osservare le avvertenze contenutevi. Fate un po’ di pratica con l’attrezzo e con le avvertenze sulla sicurezza, consultando le presenti istruzioni d’uso, per poi usarlo correttamente. Avvertenze sulla sicurezza Prima di ogni lavoro di aggiustaggio e manutenzione staccare la spina dalla presa della corrente. Consegnate le avvertenze sulla sicurezza a tutte le persone che vogliono usare la sega. Non usare la sega per tagliare legna da ardere. Attenzione! Il disco rotante della sega rappresenta un pericolo di ferimento per mani e dita. Prima della messa in funzione, accertarsi che la tensione di rete corrisponda alla tensione indicata sulla targhetta del modello. Se fosse necessario un cavo di prolunga, allora assicurarsi che la sua sezione sia idonea al flusso di corrente necessario alla segatrice. Sezione cavo minima 1,5 mm

Non esporre la segatrice alla pioggia e non usarla in ambiente umido o bagnato. Fate si che l’illuminazione sia buona. Non segate vicino a sostanze o gas infiammabili. Portate indumenti di lavoro adatti! Indumenti larghi o gioielli possono venire afferrati dal disco rotante della sega. La persona che l’usa deve avere almeno 18 anni di età. Apprendisti almeno 16 anni, però sotto sorveglianza. Tenere lontani i bambini dall’attrezzo allacciato alla rete elettrica. Controllare lo stato del conduttore di collega- mento alla rete elettrica. Non servirsi di conduttori di collegamento difettosi o danneggiati. Tenere libero il posto di lavoro da ritagli di legno e da altri pezzi sparsi intorno. Non si devono distrarre le persone che stanno usando l’attrezzo. Tenete conto della direzione rotatoria del motore e del disco della sega. Non si deve per nessun motivo frenare il disco della sega facendovi contro lateralmente, dopo aver spento il motore. Installarvi solo dischi per sega ben affilati, senza screpolature e deformazioni. Sull’attrezzo si devono impiegare soltanto utensili rispondenti alla prEN 847-1:1996. I dischi della sega difettosi li si deve immedia- tamente ricambiare. Non usare dischi per sega i di cui dati non corrispondono a quelli specificati nelle presenti modalità d’impiego. Ci si deve assicurare che la freccia sul disco della sega corrisponda a quella riportata sull’attrezzo. Staccare la spina dalla presa di corrente e verificare, portando con la mano il disco stesso nelle posizioni a 45° e a 90°, che il disco della sega non tocchi il banco girevole in nessuna posizione di lavoro. Se necessario, riaggiustare la testa della segatrice come indicato nel punto C/F. Ci si deve assicurare che tutti i dispositivi, che coprono il disco della sega, funzionino perfettamente. Il tettuccio di protezione mobile non lo si deve bloccare dopo averlo aperto. I dispositivi di sicurezza dell’attrezzo non li si deve né smontare e né renderli inservibili. I dispositivi di protezione danneggiati o difettosi li si deve immediatamente ricambiare. Non tagliare pezzi da sottoporre a lavorazione troppo corti ed accertarsi che si possano tenere bene in mano. Evitate di porre le mani in luoghi instabili, dove ci si può ferire, scivolando con una o entrambi le mani, toccando il disco della sega rotante. Se i pezzi in lavorazione fossero lunghi, allora sarà necessario un piano d’appoggio addizionale (tavolo, cavalletti ecc.), per evitare che la segatrice si capovolga. I pezzi in lavorazione rotondi, quali p.es. stanghe di tasselli ecc., devono venire bloccati con organo adatto. Nelle parti da recidere dei pezzi in lavorazione non si devono trovare chiodi o ulteriori corpi estranei. Operare trovandosi sempre a lato del disco della sega. Non sovraccaricare la sega fino a farla fermare completamente. Premere sempre il pezzo in lavorazione debitamente contro il piano di lavoro e contro il dispositivo guidataglio, per evitare che il pezzo in lavorazione vacilli o si giri. Verificate che i ritagli si stacchino sul lato del disco della sega. In caso contrario questi potrebbero venire afferrati dal disco della sega e scaraventati via. Non segate mai contemporaneamente due o più pezzi da lavorare. Non allontanate mai schegge, segatura o pezzi di legno eventualmente incastratisi nel disco della sega rotante. Per eliminare inconvenienti tecnici o per allontanare pezzi di legno incastratisi, spegnere la segatrice e staccare la spina. Adattare la segatrice ad altri lavori ed effettuare lavori di regolazione, rilevamento e pulizia solo dopo aver spento il motore ed aver staccato la spina. Prima dell’avviamento verificare che siano stati allontanati chiavi e utensili d’aggiustaggio. Allontanandosi dal posto di lavoro, spegnere il motore e staccare la spina. Installazioni elettriche, riparazioni e lavori di manutenzione devono essere eseguiti soltanto da specialisti. Tutti i dispositivi di protezione e sicurezza devono essere rimontati, subito dopo avere terminato gl’interventi di riparazione e manutenzione. Si devono osservare le avvertenze del costruttore sulla sicurezza, sull’uso e sulla manutenzione, nonché le dimensioni specificate nei „Dati tecnici“. Si devono osservare le pertinenti norme sulla prevenzione degli infortuni, nonché le ulteriori regole sulla sicurezza in campo tecnico generalmente riconosciute. Anleitung KS 205 31.10.2001 13:44 Uhr Seite 32I

Si devono osservare le istruzioni riportate negli opuscoli informativi delle associazioni professionali di categoria (VGB 7). Volendo effettuare un qualsivoglia lavoro di taglio, collegare la segatrice ad un dispositivo d’aspirazione. L’uso in ambienti chiusi è ammesso solo con doneo impianto d’aspirazione. Portare il dispositivo proteggiocchi Portare il dispositivo proteggiudito Portare il dispositivo proteggipolvere Valori d’emissione rumori Il rumore di questa segatrice è rilevato in base a DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 appendice A; 2/95. Il rumore sul posto di lavoro può superare gli 85 dB (A). In tal caso sarà necessario prendere le misure di protezione contro il rumore per l’operatore. (Portare il dispositivo proteggiudito). Funzionamento corsa a vuoto Livello intensità acustica LPA 100,4 dB (A) 91,7 dB (A) Livello potenza acustica LWA 111,4 dB (A) 102,7 dB (A) „I valori indicati sono valori d’emissione e non rappresentano allo stesso tempo dei valori di sicurezza sul posto di lavoro. Sebbene sussista una correlazione fra i livelli di emissione ed immissione, non si può da ciò attendibilmente dedurre, se si dovrebbero prendere delle addizionali misure cautelative o no. I fattori, i quali potrebbero influenzare l’attuale valore limite sul posto di lavoro, comprendono la durata dell’azione, la particolarità del luogo dove si lavora, le altre fonti di rumore ecc., p.es. il numero delle macchine ed altri relativi funzionamenti. Gli attendibili valori limite sul posto di lavoro possono inoltre differire da Stato a Stato. Indi, quest’informazione ha il fine unico di abilitare l’operatore a migliormente valutare i pericoli e rischi incombenti.“

Motore a corrente alternata 230 V / 50 Hz Potenza 800 Watt Caratteristica di funzionamento S1 Regime di corsa a vuoto n

Disco della sega in metallo duro 205 x 18 x 2,5 mm Numero dei denti 24 Raccordo di aspirazione Ø 35 mm Superficie d’appoggio 400 x 335 Raggio giro laterale -45° / 0° +45° Taglio obliquo 0° fino a 45° a sinistra Appoggio disco della sega 275 x 140 Larghezza sega a 90° 120 x 55 mm Larghezza sega a 45° 70 x 55 mm Larghezza sega a 2 x 45° (taglio doppia augnatura) 70 x 55 mm Peso 7,2 kg

6. Prima della messa in funzione

L’attrezzo deve essere collocato in modo che non possa cadere, ossia avvitato ad un banco di lavoro, ad un piedistallo universale ecc. Prima della messa in funzione devono essere state regolamentarmente installate tutte le coperture e i dispositivi di sicurezza. Il disco della sega deve liberamente girarsi. Lavorando del legno prelavorato fare attenzione ai copri estranei, p.es. chiodi o viti ecc. Avanti di azionare l’interruttore di accensione/ spegnimento, assicurarsi che il disco della sega sia correttamente installato e che le parti mobili si muovino facilmente. Prima di collegare la segatrice, accertarsi che i dati sulla targhetta del modello corrispondano ai dati della rete elettrica disponibile. Anleitung KS 205 31.10.2001 13:44 Uhr Seite 33I

7. Costruzione ed uso

A.) Regolazione della sega (illustr. 2) Premendo leggermente verso il basso la testata della segatrice (4) e tirando fuori allo stesso tempo il bullone di sicurezza (16) dall’organo reggimotore, la segatrice viene sbloccata nella posizione operativa inferiore. Girare verso l’alto la testata della segatrice (4), fino a fare scattare in posizione il gancio di sicurezza. Allentando la vite tenditrice (13) e servendosi della chiave esagonale (25) o della manopola (20), si può inclinare a sinistra la testata della segatrice (4) fino ad un massimo di 45°. Controllare che la tensione di rete corrisponda a quella indicata sulla targhetta del modello, poi collegare l’apparecchio. B.) Spuntatura a 90° e banco girevole a 0° (illustr. 3) Avviare la segatrice premendo l’interruttore principale (3). Attenzione! Appoggiare il materiale da segare sulla superficie della sega, e fissarlo di modo che tagliandolo non si possa spostare. Dopo aver acceso la segatrice, attendere fino a che il disco di taglio (5) abbia raggiunto il numero massimo di giri. Premere il pulsante di sbloccaggio (1) e agendo sull’impugnatura (2) muovere la testata della sega, uniformemente e con leggera pressione verso il basso e attraverso il pezzo in lavoro, per effettuare il taglio. Dopo aver terminato il taglio, portare la testata della sega nella posizione di riposo superiore e lasciare l’interruttore di accensione/ spegnimento (3). Attenzione! Per via della molla di ritorno, la segatrice ritorna all’insù duramente. Per cui non mollare l’impugnatura (2) dopo il taglio, ma portare lentamente la testata nella posizione superiore facendovi lievemente contro. C.) Messa a punto del dispositivo di guida per taglio di spuntatura a 90° (illustr. 4) Abbassare la testa della sega (4) e fissarla col bullone di sicurezza (16). Allentare la vite tenditrice (13). Posizionare l’angolare guidataglio (A) fra disco della sega (5) e banco girevole (8). Allentare il controdado (17) e girare la vite d’aggiustaggio (12) fino a che l’angolo fra disco della sega (5) e tavolo girevole (8) sarà pari a 90°. Per mantenere questi valori d’aggiustaggio, rifissare il controdado (17). D.) Taglio di spuntatura a 90° e tavolo girevole a 0° - 45° (illustr. 5) Con la KS 205 potete effettuare tagli obliqui a sinistra e a destra di 0°-45° rispetto al dispositivo guidataglio. Sbloccare il banco girevole (8) allentando entrambi le viti di fermo (10), sul dispositivo guidataglio. Con l’ausilio della manopola (2) regolare il banco girevole (8) sull’angolo voluto, ovvero la marcatura (a) sul banco girevole (8) deve trovare riscontro con l’angolo (B) indicato sul basamento fisso (9). Serrare nuovamente entrambi le viti di fermo (10) bloccando cosi il banco girevole (8). Eseguire il taglio come specificato nel punto B.). E.) Augnatura a 0°-45° e banco girevole a 0° (illustr. 6) Con la KS 205 potete effettuare augnature a sinistra e a destra di 0°-45° rispetto al piano di lavoro. Portare la testata della sega (4) nella posizione superiore. Fissare il banco girevole (8) nella posizione 0°. Rimuovere la vite tenditrice (13) ed inclinare a sinistra la testata della sega (4), agendo sull’impugnatura (2), fino a che la marcatura (a) sulla testa della sega (4) collimerà con l’angolo voluto (b) del supporto (21). Serrare nuovamente la vite tenditrice (13) ed eseguire il taglio come specificato nel punto B.). F.) Messa a punto del dispositivo guidaugnature per augnature a 45° (illustr. 7) Abbassare la testata della sega (4) e fissarla con l’ausilio del bullone di sicurezza (16). Fissare il banco girevole (8) in posizione 0°. Allentare la vite tenditrice (13) ed inclinare la testata della sega (4) verso sinistra, a 45°, agendo sull’impugnatura (5). Posizionare l’angolare guidataglio (A) da 45° fra disco della sega (5) e banco girevole (8). Allentare il controdado (18) e girare la vite d’aggiustaggio (11) fino a che l’angolo fra disco della sega (5) e banco girevole (8) sarà esattamente pari a 45°. Serrare nuovamente il controdado (18) per mantenere questo grado di regolazione. Anleitung KS 205 31.10.2001 13:44 Uhr Seite 34I

E.) Augnatura a 0°-45° e banco girevole a 0°-45° (illustr. 8) Con la KS 205 potete effettuare augnature a sinistra da 0°-45° rispetto al piano di lavoro, e contemporaneamente da 0°-45° rispetto al dispositivo guidaugnature (taglio a doppia augnatura). Portare la testata della sega (4) nella posizione superiore. Sbloccare il banco girevole (8) allentando entrambi le viti di fermo (10) sul dispositivo guidataglio. Con l’ausilio della manopola (2) regolare il banco girevole (8) sull’angolo voluto (vedi a proposito punto D.) Fissare nuovamente le due viti di fermo (10) per cosi bloccare il banco girevole. Allentare la vite tenditrice (13) ed inclinare la testata della sega (4) verso sinistra, agendo sull’impugnatura (2), fino a raggiungere l’angolo voluto (vedi a proposito punto E). Serrare nuovamente la vite tenditrice (13). Eseguire il taglio come descritto nel punto B. H.) Aspirazione segatura (illustr. 9) La segatrice è dotata di un bocchettone d’aspirazione segatura (22). La si può cosi facilmente allacciare a tutti i dispositivi d’aspirazione. I.) Ricambio del disco di taglio Staccare la spina. Girare verso l’alto la testata della sega (4). Svitare fuori le 4 viti con intaglio a croce (23) e prelevare il copridisco sinistro della sega (15). Bloccare la flangia esterna con la chiave di fermo flangia (24) in dotazione e svitare fuori in senso antiorario la vite a testa esagonale con la chiave a tubo (25) (Attenzione! Filetto sinistrorso!). Prelevare il disco della sega (5) dalla flangia interna sfilandolo verso l’alto. Collocare il nuovo disco per sega, procedendo analogamente all’inverso, e fissarlo a fondo. Attenzione! I lati obliqui taglienti dei denti, indi la direzione di taglio del disco di taglio, deve corrispondere alla direzione della freccia sulla cassa. Prima d’installare il disco della sega, bisogna accuratamente pulire le flange del disco della sega. Prima di continuare ad operare con la segatrice, si deve verificare il perfetto funzionamento dei dispositivi di protezione.

Tenete sempre libere e pulite le fessure di ventilazione della sega. Allontanare regolarmente polvere e sporcizia dalla sega. La pulizia è migliore se effettuata con aria compressa o con un panno. Lubrificare periodicamente tutte le parti mobili della sega. Per pulire le parti in materiale sintetico non servirsi di sostanze corrodenti.

9. Commissione dei pezzi di ricambio
