MANUAL DE USUARIO KS 205 Alpha Tools

Manual de instrucciones Sierra de mesa, oscilante y para cortar ingletes

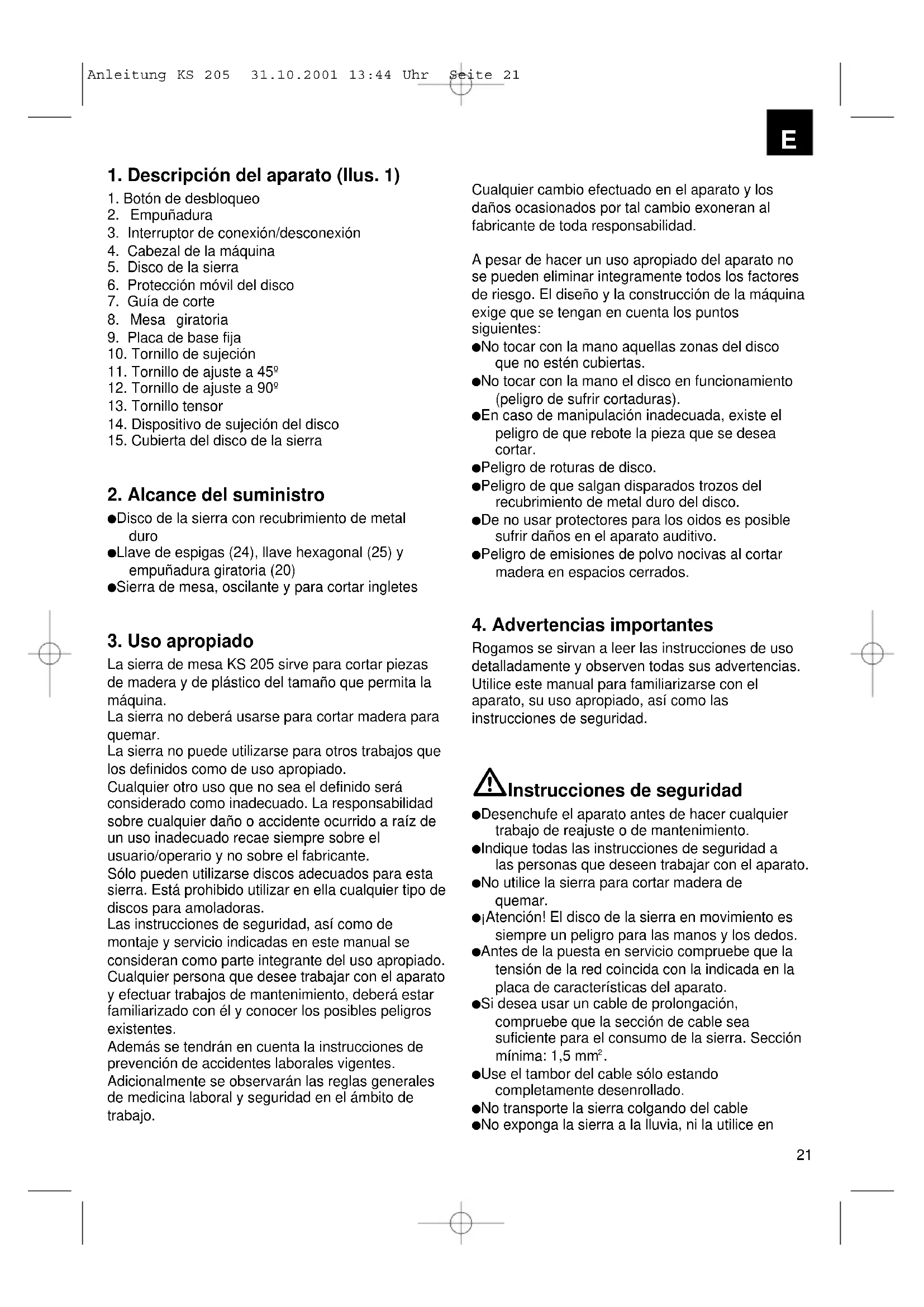

1. Descripción del aparato (Ilus. 1)

1. Botón de desbloqueo

4. Cabezal de la máquina

5. Disco de la sierra

6. Protección móvil del disco

14. Dispositivo de sujeción del disco

15. Cubierta del disco de la sierra

2. Alcance del suministro

Disco de la sierra con recubrimiento de metal duro Llave de espigas (24), llave hexagonal (25) y empuñadura giratoria (20) Sierra de mesa, oscilante y para cortar ingletes

La sierra de mesa KS 205 sirve para cortar piezas de madera y de plástico del tamaño que permita la máquina. La sierra no deberá usarse para cortar madera para quemar. La sierra no puede utilizarse para otros trabajos que los definidos como de uso apropiado. Cualquier otro uso que no sea el definido será considerado como inadecuado. La responsabilidad sobre cualquier daño o accidente ocurrido a raíz de un uso inadecuado recae siempre sobre el usuario/operario y no sobre el fabricante. Sólo pueden utilizarse discos adecuados para esta sierra. Está prohibido utilizar en ella cualquier tipo de discos para amoladoras. Las instrucciones de seguridad, así como de montaje y servicio indicadas en este manual se consideran como parte integrante del uso apropiado. Cualquier persona que desee trabajar con el aparato y efectuar trabajos de mantenimiento, deberá estar familiarizado con él y conocer los posibles peligros existentes. Además se tendrán en cuenta la instrucciones de prevención de accidentes laborales vigentes. Adicionalmente se observarán las reglas generales de medicina laboral y seguridad en el ámbito de trabajo. Cualquier cambio efectuado en el aparato y los daños ocasionados por tal cambio exoneran al fabricante de toda responsabilidad. A pesar de hacer un uso apropiado del aparato no se pueden eliminar integramente todos los factores de riesgo. El diseño y la construcción de la máquina exige que se tengan en cuenta los puntos siguientes: No tocar con la mano aquellas zonas del disco que no estén cubiertas. No tocar con la mano el disco en funcionamiento (peligro de sufrir cortaduras). En caso de manipulación inadecuada, existe el peligro de que rebote la pieza que se desea cortar. Peligro de roturas de disco. Peligro de que salgan disparados trozos del recubrimiento de metal duro del disco. De no usar protectores para los oidos es posible sufrir daños en el aparato auditivo. Peligro de emisiones de polvo nocivas al cortar madera en espacios cerrados.

4. Advertencias importantes

Rogamos se sirvan a leer las instrucciones de uso detalladamente y observen todas sus advertencias. Utilice este manual para familiarizarse con el aparato, su uso apropiado, así como las instrucciones de seguridad. Instrucciones de seguridad Desenchufe el aparato antes de hacer cualquier trabajo de reajuste o de mantenimiento. Indique todas las instrucciones de seguridad a las personas que deseen trabajar con el aparato. No utilice la sierra para cortar madera de quemar. ¡Atención! El disco de la sierra en movimiento es siempre un peligro para las manos y los dedos. Antes de la puesta en servicio compruebe que la tensión de la red coincida con la indicada en la placa de características del aparato. Si desea usar un cable de prolongación, compruebe que la sección de cable sea suficiente para el consumo de la sierra. Sección mínima: 1,5 mm

Use el tambor del cable sólo estando completamente desenrollado. No transporte la sierra colgando del cable No exponga la sierra a la lluvia, ni la utilice en

ambientes húmedos o mojados. Compruebe siempre que trabaja con un alumbrado suficiente. No utilice la sierra cerca de líquidos o gases inflamables. Lleve ropa de trabajo adecuada. Ropa demasiado holgada o joyas pueden ser cogidas por el disco de la sierra. La persona que utilice esta sierra deberá haber cumplido los 18 años. Aprendices pueden trabajar con ella a los 16 años, pero únicamente con la debida supervisión. Mantenga el aparato enchufado fuera del alcance de los niños. Compruebe el cable de conexión a la red. No utilice cables defectuosos o dañados. Mantenga el lugar de trabajo libre de restos de madera y de piezas sueltas. No distraga a quién esté utilizando el aparato. Tenga en cuenta el sentido de rotación del disco y del motor. Después de desconectado el motor, no intente bajo ningun concepto frenar el disco apretándolo lateralmente. Utilice únicamente discos afilados, sin hendiduras ni deformaciones. Utilice únicamente herramientas para la máquina que cumplan con la normativa prEN 847-1:1996. Discos defectuosos deberán ser sustituidos de inmediato. No utilice discos cuyas características no correspondan a las indicadas en estas especificaciones. Compruebe siempre que la flecha del disco coincida con la flecha que se halla en la sierra. Compruebe que el disco no toca la mesa giratoria en ninguna de sus posiciones, para ello desenchufe primero la sierra y ponga el disco en posición de 45º y de 90º manualmente. De ser necesario reajuste el cabezal de la sierra según el punto C/F. Compruebe que todos los dispositivos de protección del disco funcionan correctamente. La protección desplazable no deberá bloquear al hallarse abierta. No deberá desmontarse o inutilizarse el equipo de seguridad de la máquina. Dispositivos de protección defectuosos o dañados deberán ser sustituidos de inmediato. No corte piezas que, por su tamaño demasiado pequeño, no puedan ser sostenidas con la mano con seguridad. Evite colocar las manos de forma que puedan resbalar involuntariamente y llegar a tocar el disco de la sierra en funcionamiento. Si quiere trabajar con piezas muy largas necesitará un apoyo adicional para ellas (mesa, caballete, etc.) para así evitar que se desequilibre la máquina. Piezas redondas, por ejemplo barras, etc. deberán ir sujetas siempre por un dispositivo adecuado. No deberán hallarse clavos y otros cuerpos extraños en las piezas que se desea cortar. La posición de trabajo correcta es siempre lateral al disco. No sobrecargue la máquina de manera que llegue a pararse. Al trabajar, apriete debidamente la pieza contra la mesa y la guía, para evitar que oscile o gire inesperadamente. Compruebe que las piezas cortadas puedan caer a un lado del disco, de lo contrario podrían quedarse enganchadas en el disco y ser expulsadas en su dirección. No corte nunca varias piezas a la vez. No intente jamás sacar astillas, virutas o piezas sueltas con la mano, estando el disco en funcionamiento. Desconecte y desenchufe la máquina antes de eliminar cualquier avería o sacar piezas que hayan quedado sujetas al disco. Desconecte también el motor y desenchufe el aparato antes de trabajos de limpieza. Antes de poner en marcha la sierra compruebe que haya sacado cualquier llave u otra herramienta de la máquina. Antes de abandonar el lugar de trabajo desconecte el motor y desenchufe el aparato. Trabajos en el sistema eléctrico, reparaciones y mantenimiento serán efectuados únicamente por especialistas. Una vez terminados los trabajos de reparación o mantenimiento se volverán a montar inmediatamente los dispositivos de seguridad. Es imprescindible observar las instrucciones de seguridad, de trabajo y de mantenimiento del fabricante, así como las medidas indicadas en las características técnicas. Deberán observarse asimmismo las directrices de prevención de accidentes laborales y cualquier otras regulaciones vigentes relativas a la seguridad. Tenga en cuenta los cuadernos de seguridad de la mutua de prevención de accidentes. Conecte el equipo de aspiración de polvo antes de empezar el trabajo. Sólo se utilizará la sierra en espacios cerrados si va provista del correspondiente sistema de aspiración. Anleitung KS 205 31.10.2001 13:44 Uhr Seite 22E

Póngase protectores del oido

Protéjase del polvo Nivel de emisión de ruidos El nivel sónico de esta sierra ha sido medido según las normas DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 anexo A; 2/95. El ruido generado en el lugar de trabajo puede superar los 85 db (A). En este caso se requieren tomar medidas de protección sónica para el operario (póngase protectores del oido). En funcionamiento En vacío Nivel de presión acústica LPA 100,4 dB(A) 91,7 dB(A) Nivel de potencia sónica LWA 111,4 dB(A) 102,7 dB(A) „Los valores indicados arriba son valores de emisión y no necesariamente significan que sean seguros para su puesto de trabajo. A pesar de existir una correlación entre los valores de emisión y de inmisión, no es posible deducir de forma segura, el que no se requieran medidas de protección adicionales. Los factores que infuencian el nivel de inmisión existente en un puesto de trabajo incluyen la duración de la emisión, las propiedades inherentes del lugar en donde se trabaja, otras fuentes de ruido, etc., por ej. el número de máquinas o de procesos que trabajan también en las cercanías. Además el nivel de emisiones varía según el país. No obstante, esta información permitirá al usuario estimar los peligros y riesgos existentes de la mejor manera posible.

5. Características técnicas

Motor de corriente alterna 230 V 50 Hz Potencia 800 watios Régimen de funcionamiento S1 Revoluciones en vacío n

Disco de metal duro 205x18x2,5 mm Número de dientes 24 Conexión de aspiración Ø 35 mm Superficie de apoyo 400 x 335 Radio de giro lateral -45º/0º - 45º Corte al inglete 0º a 45º a la izquierda Apoyo del disco 275x140 mm Anchura de corte a 90º 120 x 55 mm Anchura de corte a 45º 70 x 55 mm Anchura de corte 2x45º (Corte doble al inglete) 70 x 55 mm Peso 7,2 kg

6. Antes de la puesta en marcha

La máquina deberá instalarse bien sujeta, por ej. sobre un banco de taller, un bastidor universal, etc. Antes de la puesta en servicio deberán instalarse de nuevo correctamente todas las cubiertas y dispositivos de seguridad. El disco debe funcionar libremente. Antes de trabajar con madera ya usada compruebe que no lleve clavos, tornillos u otros cuerpos extraños. Antes de poner en marcha la sierra compruebe que el disco esté bien montado y que todas las piezas móviles funcionen con ligereza. Antes de conectar la máquina compruebe que los datos de la placa de características coincidan con los datos de la red. Anleitung KS 205 31.10.2001 13:44 Uhr Seite 23E

7. Instalación y manejo

A.) Ajuste de la sierra (Ilus. 2) La posición inferior de trabajo se alcanza presionando ligeramente hacia abajo el cabezal de la sierra (4) y extrayendo al mismo tiempo el bulón de seguridad (16) del bastidor del motor. Desplace el cabezal de la sierra (4) hacia arriba hasta que el gancho de seguridad haya quedado enclavado. Aflojando el tornillo tensor (13) con una llave hexagonal (25) o la empuñadura giratoria (20) será posible inclinar el cabezal de la sierra (13) hacia la izquierda hasta un máximo de 45º. Compruebe que la tensión de la red coincida con la indicada en la placa de la sierra, a continuación podrá enchufarla. B.) Corte de 90º y mesa giratoria 0º (Ilus. 3) La sierra se pone en marcha con el interruptor principal (3). ¡Atención! El material que se desea cortar deberá apretarse sobre la superficie de trabajo para evitar que se desplace durante el proceso de corte. Después de conectada la sierra espere hasta que el disco (5) haya alcanzado su velocidad máxima. Para cortar, presione el botón de desbloqueo (1) y desplace el cabezal de la máquina por la pieza a trabajar, sosteniéndolo por la empuñadura (2), trabajando regularmente y ejerciendo una ligera presión hacia abajo. Una ver terminado el corte devuelva el cabezal a su posición superior de descanso y suelte el interruptor de conexión/desconexión (3). ¡Atención! El muelle tensor hace que el cabezal de la máquina vaya automáticamente hacia arriba, por lo tanto se recomienda no soltar la empuñadura (2) al finalizar el corte sino desplazar el cabezal hacia arriba suavemente ejerciendo una ligera contrapresión. C) Ajuste de precisión de la guía para el corte de 90º (Ilus. 4) Desplace el cabezal de la máquina (4) hacia abajo y fíjelo con un bulón de seguridad (16). Afloje el tornillo tensor (3). Coloque el ángulo de tope (A) entre el disco (5) y la mesa giratoria (8). Afloje la contratuerca (17) y reajuste el tornillo (12) hasta que el ángulo entre el disco (5) y la mesa (8) sea de 90º. Para fijarlo en esta posición apriete de nuevo la contratuerca (17). D.) Corte de 90º y mesa giratoria entre 0º y 45º. (Ilusl 5). Con la sierra KS 205 puede efectuar cortes inclinados hacia la izquierda y la derecha de 0 a 45º de la guía. Suelte la mesa giratoria (8) aflojando los dos tornillos de sujeción (10) en la guía. Ponga la mesa giratoria (8) en la posición deseada, usando para ello la empuñadura (2), es decir, la marca (a) sobre la mesa (8) deberá coincidir con el ángulo (B) elegido marcado sobre la placa de base (9). Apriete de nuevo los dos tornillos de ajuste (10) para así fijar la mesa (8) en dicha posición. Proceda a cortar como se describe en el punto B). E.) Corte al inglete de 0º a 45º y mesa giratoria a 0º (Ilus. 6) Con la sierra KS 205 podrá hacer cortes al inglete hacia la izquierda de 0º a 45º respecto a la superficie de trabajo. Ponga el cabezal de la sierra (4) en su posición superior). Fije la mesa giratoria (8) a 0º. Afloje el tornillo tensor (13) e incline hacia la izquierda el cabezal (4), usando para ello la empuñadura, hasta que la marca (a) en el cabezal (4) coincida con el ángulo (b) deseado en el bastidor (21). Apriete de nuevo el tornillo tensor (13) y efectue el corte como se indica bajo el punto B.). F.) Ajuste de precisión de la guía tope para el corte al inglete de 45º (Ilus. 7) Desplace hacia abajo el cabezal de la sierra (4) y fíjelo en esta posición con el bulón de seguridad (16). Fije la mesa giratoria (8) a 0º. Afloje el tornillo tensor (13) y use la empuñadura (5) para inclinar el cabezal (4) hacia la izquierda hasta alcanzar los 45º. Ponga el ángulo tope (A) a 45º entre el disco (5) y la mesa (8). Afloje la contratuerca (18) y ajuste el tornillo (11) hasta que el ángulo entre el disco (5) y la mesa (8) sea exactamente de 45º. Apriete de nuevo la contratuerca (18) para dejar esta posición fija. Anleitung KS 205 31.10.2001 13:44 Uhr Seite 24E

G.) Corte al inglete de 0º a 45º y mesa giratoria de 0º a 45º (Ilus. 8) Con la sierra KS 205 podrá hacer cortes al inglete hacia la izquierda de 0º a 45º respecto a la superficie de trabajo y al mismo tiempo de 0º a 45º respecto a la guía (corte doble al inglete). Ponga el cabezal de la sierra (4) en su posición superior. Suelte la mesa giratoria (8) aflojando los dos tornillos de sujeción (10) en la guía. Ponga la mesa giratoria (8) en la posición deseada, usando para ello la empuñadura (2) (véase punto D) Afloje el tornillo tensor (13) e incline hacia la izquierda el cabezal (4), usando para ello la empuñadura (2) (véase punto E). Apriete de nuevo el tornillo tensor (13) Efectue el corte como se indica bajo el punto B.). H.) Aspiración de virutas (Ilus. 9) La sierra ha sido dotada de un conexión de aspiración (22) para las virutas. De esta forma puede ser conectada fácilmente a todo sistema de aspiración de virutas. I.) Sustituir el disco (Ilus. 10). Desenchufe de la red. Desplace hacia arriba el cabezal de la sierra (4). Afloje los 4 tornillos de ranura en cruz (23) y retire la cubierta izquierda (15) del disco. Bloquee la brida exterior con la llave de espigas (24) y afloje el tornillo hexagonal usando la llave de vaso (25) y girando para ello en sentido de las manecillas del reloj (¡Atención, rosca hacia la izquierda!). Saque el disco (5) hacia arriba soltándolo de la brida interior. Coloque el disco nuevo, trabajando en orden inverso y sujételo debidamente. ¡Atención! La superficie inclinada de corte de los dientes, es decir, el sentido de giro del disco, debe coincidir con la flecha en la caja del aparato. Antes de efectuar el montaje del nuevo disco limpie cuidadosamente las bridas de apoyo. Antes de seguir trabajando con la sierra compruebe que todos los dispositivos de seguridad trabajan correctamente.

Mantenga siempre limpias las ranuras de ventilación de la sierra. Limpie regularmente la sierra eliminando polvo y suciedad. Use preferentemente aire comprimido o un trapo limpio. Todas las piezas desplazables deberán ser lubricadas regularmente. No utilice detergentes agresivos para limpiar las superficies de plástico.

9. Pedido de piezas de recambio

Al solicitar recambios se indicarán los datos siguientes: Tipo de aparato No. de artículo del aparato No. de identidad del aparato No. del recambio de la pieza necesitada. Anleitung KS 205 31.10.2001 13:44 Uhr Seite 2526

El per´íodo de garantía comienza el día de la compra y tiene una duración de 3 año. Su cumplimiento tiene lugar en ejecuciones defectuosas. Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños Su contacto en el servicio post-venta

@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@

@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@
