BRUGSANVISNING KS 205 Alpha Tools

Instruktionsbog Kap- og geringssav

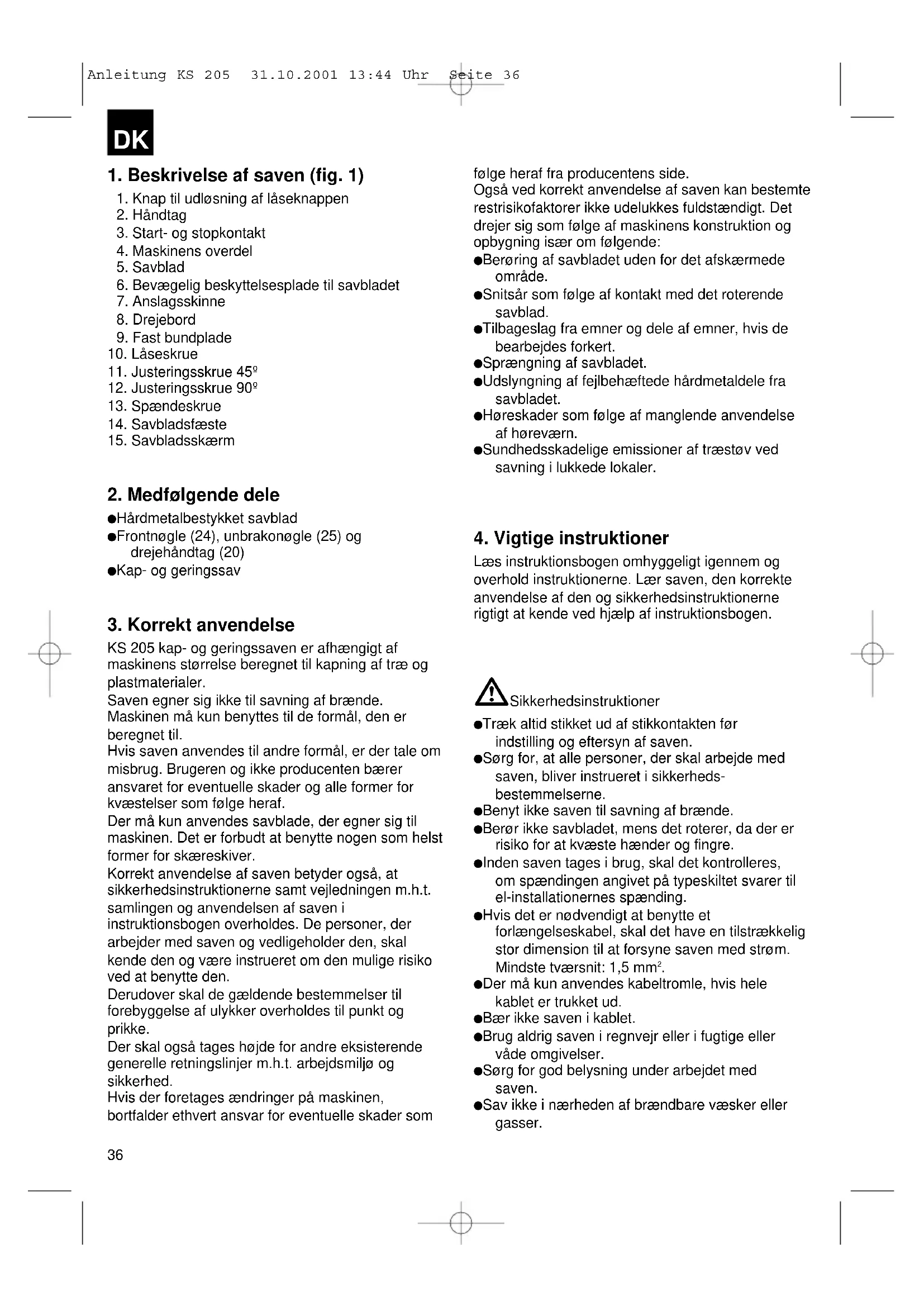

1. Knap til udløsning af låseknappen

3. Start- og stopkontakt

6. Bevægelig beskyttelsesplade til savbladet

Hårdmetalbestykket savblad Frontnøgle (24), unbrakonøgle (25) og drejehåndtag (20) Kap- og geringssav

3. Korrekt anvendelse

KS 205 kap- og geringssaven er afhængigt af maskinens størrelse beregnet til kapning af træ og plastmaterialer. Saven egner sig ikke til savning af brænde. Maskinen må kun benyttes til de formål, den er beregnet til. Hvis saven anvendes til andre formål, er der tale om misbrug. Brugeren og ikke producenten bærer ansvaret for eventuelle skader og alle former for kvæstelser som følge heraf. Der må kun anvendes savblade, der egner sig til maskinen. Det er forbudt at benytte nogen som helst former for skæreskiver. Korrekt anvendelse af saven betyder også, at sikkerhedsinstruktionerne samt vejledningen m.h.t. samlingen og anvendelsen af saven i instruktionsbogen overholdes. De personer, der arbejder med saven og vedligeholder den, skal kende den og være instrueret om den mulige risiko ved at benytte den. Derudover skal de gældende bestemmelser til forebyggelse af ulykker overholdes til punkt og prikke. Der skal også tages højde for andre eksisterende generelle retningslinjer m.h.t. arbejdsmiljø og sikkerhed. Hvis der foretages ændringer på maskinen, bortfalder ethvert ansvar for eventuelle skader som følge heraf fra producentens side. Også ved korrekt anvendelse af saven kan bestemte restrisikofaktorer ikke udelukkes fuldstændigt. Det drejer sig som følge af maskinens konstruktion og opbygning især om følgende: Berøring af savbladet uden for det afskærmede område. Snitsår som følge af kontakt med det roterende savblad. Tilbageslag fra emner og dele af emner, hvis de bearbejdes forkert. Sprængning af savbladet. Udslyngning af fejlbehæftede hårdmetaldele fra savbladet. Høreskader som følge af manglende anvendelse af høreværn. Sundhedsskadelige emissioner af træstøv ved savning i lukkede lokaler.

4. Vigtige instruktioner

Læs instruktionsbogen omhyggeligt igennem og overhold instruktionerne. Lær saven, den korrekte anvendelse af den og sikkerhedsinstruktionerne rigtigt at kende ved hjælp af instruktionsbogen. Sikkerhedsinstruktioner Træk altid stikket ud af stikkontakten før indstilling og eftersyn af saven. Sørg for, at alle personer, der skal arbejde med saven, bliver instrueret i sikkerheds- bestemmelserne. Benyt ikke saven til savning af brænde. Berør ikke savbladet, mens det roterer, da der er risiko for at kvæste hænder og fingre. Inden saven tages i brug, skal det kontrolleres, om spændingen angivet på typeskiltet svarer til el-installationernes spænding. Hvis det er nødvendigt at benytte et forlængelseskabel, skal det have en tilstrækkelig stor dimension til at forsyne saven med strøm. Mindste tværsnit: 1,5 mm

Der må kun anvendes kabeltromle, hvis hele kablet er trukket ud. Bær ikke saven i kablet. Brug aldrig saven i regnvejr eller i fugtige eller våde omgivelser. Sørg for god belysning under arbejdet med saven. Sav ikke i nærheden af brændbare væsker eller gasser. Anleitung KS 205 31.10.2001 13:44 Uhr Seite 36DK

Tag egnet arbejdstøj på! Løst tøj og smykker kan blive fanget af det roterende savblad. Saven må ikke bruges af unge under 18 år. Lærlinge skal være mindst 16 år og må kun arbejde med saven under opsyn. Hold børn borte fra saven, hvis det er sluttet til el- nettet. Kontrollér, at kablet er uden fejl. Anvend ingen defekte eller beskadige kabler. Hold arbejdspladsen fri for træaffald og omkringliggende genstande. Afled ikke opmærksomheden hos de personer, der arbejder med maskinen. Kontrollér, om savbladet drejer den rigtige vej rundt. Sambladet må under ingen omstændigheder bremses ved at presse det til siden efter afbrydelsen af motoren. Montér kun godt skærpede savblade uden revner og deformeringer. Der må kun anvendes værktøj til maskinen, der opfylder prEN 847-1:1996. Defekte savblade skal omgående udskiftes. Brug ingen savblade, der ikke opfylder specifikationerne, der fremgår af denne instruktionsbog. Sørg for, at pilen på savbladet peger samme vej som pilen på saven. Kontrollér, at savbladet ikke berører drejebordet i nogen stilling, ved at dreje savbladet ved hånd- kraft i 45º og i 90º stillingen (Træk stikket ud af stikkontakten!). Justér om nødvendigt savens overdel som beskrevet under punkt C7F. Sørg for, at alt udstyr, der afskærmer savbladet, fungerer upåklageligt. Den bevægelige beskyttel- sesskærm må ikke klemmes fast, mens den er åben. Sikkerhedsudstyret på maskinen må ikke afmonteres eller sættes ud af funktion. Beskadiget eller defekt sikkerhedsudstyr skal omgående udskiftes. Sav ikke emner over, der er for små til, at de kan holdes sikkert fast med hånden. Undgå uhensigtsmæssige håndstillinger, hvor den ene eller begge hænder kan komme i berøring med savbladet, fordi de pludselig rutscher bort. Ved savning af lange stykker materiale er det nødvendigt at lade enden bort fra saven hvile på et bord, en buk eller lignende for at undgå, at saven vælter. Runde materialer som dybelstænger m.v. skal altid spændes fast med egnet udstyr. Der må ikke være søm eller andre fremmed- legemer i den del af materialet, der skal saves i. Brugeren af saven skal altid opholde sig ved siden af savbladet, Undgå at belaste saven så meget, at den bremses helt ned. Pres altid emnet, der skal saves over, fast mod arbejdspladen og anslagsskinnen for at forhindre, at det vipper eller drejer. Sørg altid for, at delene kan fjernes fra siden af savbladet. Ellers er der mulighed for, at de rammes af savbladet og slynges bort. Sav aldrig i flere genstande samtidigt. Fjern aldrig løse splinter, savsmuld eller fastklemte trædele, mens savbladet roterer. Stands maskinen og træk stikket ud af stikkontakten, hvis der skal rettes fejl eller fjernes fastklemte træstykker. Stands maskinen og træk stikket ud af stik- kontakten, når saven skal omstilles, justeres og rengøres eller emnerne måles. Inden maskinen startes, skal det kontrolleres, at alt værktøj er fjernet. Stands maskinen og træk stikket ud af stik- kontakten, når den ikke benyttes. Installering af elektriske dele, reparationer og servicearbejde må kun udføres af fagfolk. Alt beskyttelses- og sikkerhedsudstyr skal omgående monteres igen, når reparationer og servicearbejde er afsluttet. Producentens sikkerheds-, arbejds- og serviceinstruktioner samt de mål, der er anført i de tekniske specifikationer, skal overholdes. Overhold de gængse bestemmelser til forebyggelse af ulykker og andre alment anerkendte sikkerhedstekniske regler. Overhold bestemmelserne, der er fastlagt af brancheforeningen (VBG 7j). Der må kun arbejdes med saven, når støvudsugningen er tilsluttet. Det er kun tilladt at arbejde med saven i lukkede lokaler, når de er udstyret med et egnet udsugningsanlæg. Anleitung KS 205 31.10.2001 13:44 Uhr Seite 37DK

Benyt sikkerhedsbriller eller -skærm

Benyt støvmaske Støjemission Støjen fra saven måles ifølge DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960, tillæg A; 2/95. Saven kan frembringe en støj på over 85 dB (A) under arbejdet. I så fald skal der sørges for støjafskærmning for brugeren (Brug under alle omstændigheder høreværn!). Drift Tomgang Lydtryksniveau LPA 100,4 dB(A) 91,7 dB(A) Lydeffektniveau LWA 111,4 dB(A) 102,7 dB(A) „De angivne værdier er emissionsværdier og svarer ikke i alle tilfælde også til de faktiske værdier på de respektive arbejdssteder. Selv om der findes en korrelation mellem emissions- og imissionsniveauerne, kan det ikke med sikkerhed udledes heraf, om det er nødvendigt at sørge for ekstra beskyttelsesforanstaltninger. Faktorer, der har indflydelse på det aktuelle imissionsniveau på arbejdsstedet, omfatter bl.a. varigheden af støjpåvirkningen, arbejdsrummets egenskaber, andre støjkilder m.v., fx. antallet af maskiner og andre processer i nærheden. De pålidelige arbejdspladsværdier kan endvidere variere fra land til land. Disse oplysninger skal imidlertid give brugeren mulighed for bedre at vurdere påvirkningen og risikoen.“

Maskinen skal opstilles stabilt, d.v.s. være skruet fast på en arbejdsbænk, et universalunderstel eller lignende. Inden ibrugtagningen skal alle afskærmninger og alt sikkerhedsudstyr være korrekt monteret. Savbladet skal kunne rotere frit. Pas på fremmedlegemer som søm, skruer m.v. i træ, der allerede har været bearbejdet. Inden maskinen startes, skal det kontrolleres, at savbladet er monteret korrekt, og at de bevægelige dele løber let. Inden maskinen startes, skal det kontrolleres, om angivelserne på typeskiltet svarer til el-nettets værdier. Anleitung KS 205 31.10.2001 13:44 Uhr Seite 38DK

7. Opbygning og betjening

A. Indstilling af saven (fig. 2) Saven løsnes fra den nederste arbejdsstilling ved at presse maskinens overdel (4) let nedad og samtidig trække sikringsbolten (16) ud af motorfastgøringen. Vip maskinens overdel op, til sikringskrogen låser fast. Maskinens overdel (4) kan hældes op til 45º til venstre ved at løsne spændeskruen (13) ved hjælp af unbrakonøglen(25) eller drejehåndtaget (20). Kontrollér, om netspændingen svarer til den krævede spænding anført på typeskiltet, og tilslut maskinen. B. Kapsavning på 90º og drejebord på 0º (fig. 3) Saven startes ved at trykke på hovedkontakten (3). OBS! Hold materialet, der skal saves, godt fast mod anlægsfladen, så det ikke forskubber sig under savningen. Vent efter at have startet saven med at save, til savbladet (5) har nået sin maksimale omdrejningshastighed. Tryk på låseknappen (1) og bevæg maskinens overdel med et ensartet og let tryk på håndtaget (2) ned gennem materialet for at udføre savningen. Når saveprocessen er slut, skal maskinens overdel igen drejes op i den øverste hvilestilling og maskinen standses med afbryderen (3). OBS! Saven er forsynet med en returfjeder, så den automatisk vipper opad. Slip derfor ikke håndtaget (2) efter savningen, men lad overdelen svinge langsomt op under let modtryk. C. Finjustering af anslaget til 90º kapsavning (fig. 4) Tryk maskines overdel (4) nedad og lås den med låsebolten (16). Løs spændeskruen (13). Læg anslagsvinkelen (A) mellem savbladet (5) og drejebordet (8) Løs kontramøtrikken (17) og drej justerings- skruen (12) så meget, at vinkelen mellem savbladet (5) og drejebordet (8) er på 90º. Indstillingen fikseres ved at spænde kontramøtrikken (17) fast igen. D. 90º kapsavning og drejebordet på 0º - 45º (fig. 5) Ved hjælp af KS 205 kan der udføres skrå savninger til venstre eller højre på 0º - 45º i forhold til anslagsskinnen. Løs drejebordet (8) ved at løsne de to arreteringsskruer (10) på anslagslisten. Indstil drejebordet (8) i den ønskede vinkel (B) ved hjælp af håndtaget (2). Markeringen (a) på drejebordet skal altså svare til den ønskede vinkel på den faste grundplade (9). Skru de to arreteringsskruer (10) fast igen for at fiksere drejebordet (8). Udfør savningen som beskrevet under punkt b. E. 0º - 45º geringssavning med drejebordet på 0º (fig. 6) Ved hjælp af KS 205 kan der udføres geringssavninger til venstre på 0º - 45º i forhold til arbejdsfladen. Drej maskines overdel (4) til den øverste stilling. Fiksér drejebordet (8) i 0º-stillingen. Løs spændeskruen (13) og hæld maskinens overdel (4) med håndtaget (2) til venstre, indtil markeringen (a) på maskinens overdel (4) peger på den ønskede vinkel (b) på rammen (21). Spænd spændeskruen (13) fast igen og udfør savningen som beskrevet under punkt B. F. Finjustering af anslaget til geringssavning på 45º (fig. 7) Tryk maskines overdel (4) nedad og lås den med låsebolten (16). Fiksér drejebordet (8) i 0º-stillingen. Løs spændeskruen (13) og vip maskinens overdel (4) 45º til venstre med håndtaget (5). Læg 45º anslagsvinkelen (A) mellem savbladet (5) og drejebordet (8). Løs kontramøtrikken (18) og drej justerings- skruen (11) så meget, at vinkelen mellem savbladet (5) og drejebordet (8) er på nøjagtigt 45º. Skru kontramøtrikken (18) fast igen for at fiksere indstillingen. Anleitung KS 205 31.10.2001 13:44 Uhr Seite 39DK

G. 0º - 45º geringssavning med drejebordet på 0º - 45º (fig. 8) Ved hjælp af KS 205 kan der udføres geringssavninger til venstre på 0º - 45º i forhold til arbejdsfladen og samtidig på 0º - 45º i forhold til anslagsskinnen (dobbeltgeringssavning). Drej maskines overdel (4) op i den øverste stilling. Løs drejebordet (8) ved at løsne de to arreteringsskruer (19) på anslagslisten. Indstil drejebordet (8) i den ønskede vinkel ved hjælp af håndtaget (2) (Se også punkt D). Skru de to arreteringsskruer (10) fast igen for at fiksere drejebordet. Løs spændeskruen (13) og hæld maskinens overdel (4) til venstre med håndtaget (2) til den ønskede vinkel (se også punkt E). Spænd spændeskruen (13) fast igen. Udfør savningen som beskrevet under punkt B. H. Udsugning af savsmuld (fig. 9) Saven er udstyret med en udsugningsstuds (22) til savsmuld. Studsen gør det muligt at slutte saven til alle udsugningsanlæg.

I. Udskiftning af savbladet (fig. 10)

Træk stikket ud af stikkontakten. Vip maskinens overdel (4) opad. Skru de 4 stjerneskruer (23) af og fjern den venstre savbladsskærm (15). Spær den ydre flange med den vedlagte front- nøgle (24) og skru unbrakoskruen af ved at dreje topnøglen (25) med uret (OBS! Venstredrejet gevind!). Fjern savbladet (5) fra den indre flange og træk det opad og ud. Montér det nye savblad i omvendt rækkefølge og spænd det fast. OBS! Tændernes savevinkel, altså savbladets rotationsretning, skal svare til pilen på motoren. Rengør savbladets flanger omhyggeligt, inden det anbringes på maskinen. Kontrollér, at sikkerhedsudstyret fungerer korrekt, inden saven startes igen.

Sørg altid for, at ventilationsrillerne på motoren er rene og fri. Fjern støv og snavs fra maskinen med jævne mellemrum. Det gøres bedst med trykluft eller med en klud. Alle bevægelige dele skal smøres med jævne mellemrum. Brug ingen ætsende midler til rengøring af plasticdelene.
