| Ürün türü | Kurumsal ağ için modüler kablosuz ağ denetleyicisi (Kablosuz LAN Denetleyicisi) |
| Marka | Dell (Aruba Networks lisansı altında) |
| Model | PowerConnect W6000 |
| Boyutlar (Y x G x D) | 14,9 cm x 44,2 cm x 31,8 cm (3U raf formatı) |
| Maksimum ağırlık | 26,5 kg (3 güç kaynağı modülü ile şasi) |
| Güç kaynağı | 400 W (HW-PSU-400) sıcak değiştirilebilir güç kaynağı modüllerine kadar, giriş 85–264 V AC, 50–60 Hz, çıkış 48 V / 8 A |
| Denetleyici modül yuvaları | 4 adet W-6000M3 modül yuvası (modül başına 512 adede kadar erişim noktası) |
| Ana işlevler | Katman 2/3 10/100/1000 ve 10GbE anahtarlama, yük dengeleme, entegre güvenlik, merkezi yönetim, hareketlilik, kimlik doğrulama, Air Monitors desteği |
| Ağ arayüzleri | 10/100/1000Base-T ve 10GbE Ethernet bağlantı noktaları (kurulu modüllere göre) |
| Yönetim | Web arayüzü (HTML), RJ-45/DB-9 seri konsol, komut satırı |
| Havalandırma | 3 yedekli fanlı havalandırma modülü, bir dakikadan kısa sürede sıcak değiştirme |
| Çalışma sıcaklığı aralığı | 0 - 40 °C (40 °C, 50 °C, 60 °C'de alarmlar) |
| Çalışma nemi | %5 - %95 yoğuşmasız |
| Maksimum rakım | 3.048 m |
| Elektrik güvenliği | Güvenlik standartlarına uygundur (yüksek voltaj, topraklama, antistatik bileklik kullanımı) |
| EMC uyumluluğu | Sınıf A (FCC, ICES-003, VCCI, EN55022/55024) – yalnızca profesyonel kullanım |
| Dahili pil | Lityum pil (yalnızca yetkili teknisyen tarafından değiştirilmelidir) |
| Bakım ve temizlik | Havalandırma için şasi çevresinde 10 cm boşluk bırakın. Kuru bir bez veya basınçlı hava ile temizleyin. |
| Yedek parçalar ve onarılabilirlik | Sıcak değiştirilebilir modüller (güç kaynağı, havalandırma, denetleyici). Kullanıcı tarafından onarılabilir dahili parça yoktur. Servis için Dell ile iletişime geçin. |
| Kurulum kiti içeriği | Şasi, havalandırma modülü, raf montaj kiti, seri adaptör, belgeler |
Sık sorulan sorular - W6000 DELL
Kullanıcıların soruları hakkında W6000 DELL
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Ağ donanımı PDF formatında ücretsiz! Kılavuzunuzu bulun W6000 - DELL ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. W6000 markasının DELL.
KULLANIM KILAVUZU W6000 DELL
© 2011 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, ve diğer tescilli markalar Aruba Networks, Inc.'nin ticari markalarıdır. Dell™, DELL™ logosu ve PowerConnect™ Dell Inc.'nin ticari markalarıdır.
Her hakkı saklıdır. Bu el kitabındaki spesifikasyonlar haber verilmeksizin değiştirilebilir.
Menşei ABD'dir. Bu el kitabında geçen diğer tüm ticari markalar ilgili şirketlerin kendi mülkiyetindedir.
Açık Kaynak Kodu
Belli başlı Aruba ürünleri, GNU Genel Kamu Lisansı (GPL), GNU Kısıtlı Genel Kamu Lisansı (LGPL) veya diğer Açık Kaynak Lisanslarına tabi yazılım kodları dahil olmak üzere, üçüncü taraflarca geliştirilmiş Açık Kaynak yazılım kodları içerir. Açık Kaynak koduna şu siteden ulaşılabilir:
http://www.arubanetworks.com/open_source
Yasal Uyar1
Aruba Networks, Inc. anahtarlama platformları ve yazılımlarının herhangi bir birey veya şirket tarafından başka satıcıların VPN istemci cihazlarını sonlandırmak amacıyla kullanılması eyleminden doğacak sorumluluk tamamıyla ilgili birey veya şirketin kendisine aittir ve bu eylemde bulunan birey veya şirket, ilgili satıcılar adına telif hakkı ihlalinden dolayı Aruba Networks, Inc. aleyhine açılabilecek her türlü hukuk davası bakımından tam tazmin yükümlülüğü altında olacaktır.
Önsöz 5
Bu El Kitabına Genel Bakış 5
İlgili Belgeler 5
Metin Kuralları 5
Destek İletişimi 6
Bölüm 1 Sisteme Genel Bakış 7
Özellikler....7
Fiziksel Tarif 7
Bölüm 2 Kasanın Kurulumu 9
Kurulum Öncesi Kontrol Listesi 9
Önlemler....10
Gereklilikler....10
Asgari Yapılandırma 10
Rafa Montaj Kiti....10
Konum Seçme 11
Kasanın Rafa Montajı 12
W-6000M3 Denetleyici Modüllerinin Eklenmesi 13
Bağlantı Gücü 14
Bölüm 3 Kurulumun Doğrulanması....15
Bölüm 4 Fan Tepsisi....17
Özellikler....17
Yerleşik Artıklık 17
Çalışırken Değiştirebilme......17
Fiziksel Tarif 17
Fan Tepsisi Değişimi....19
Yeni Fan Tepsisinin Hazırlanması 19
Eski Fan Tepsisinin Sökülmesi 19
Yeni Fan Tepsisinin Yerine Takılması 19
Bölüm 5 Dell PowerConnect W-6000M3 21
Bölüm 6 W-6000 Güç Kaynağı Modülü....23
Özellikler....23
Değerlendirme 23
Yük Paylaşımı....23
Artiklik....23
Çalışırken Değiştirebilme....23
Fiziksel Tarif 24
Güç Yönetimi....25
W-6000M3 Modülü ve PSU Yapılandırma Tablosu....25
Bölüm 7
Güç Kaynağının Yerine Takılması....25
Güç Kaynağının Çıkarılması....27
Spesifikasyonlar....29
Fiziksel 29
Çevresel....29
Çalışır durumda 29
Uygunluk 30
Elektromanyetik Enterferans....30
Birleşik Devletler....30
Kanada 30
Japonya 30
Avrupa 31
Güvenlik....31
Lityum Pille İlgili Bildirim....31
Lazerle İlgili Bildirim....31

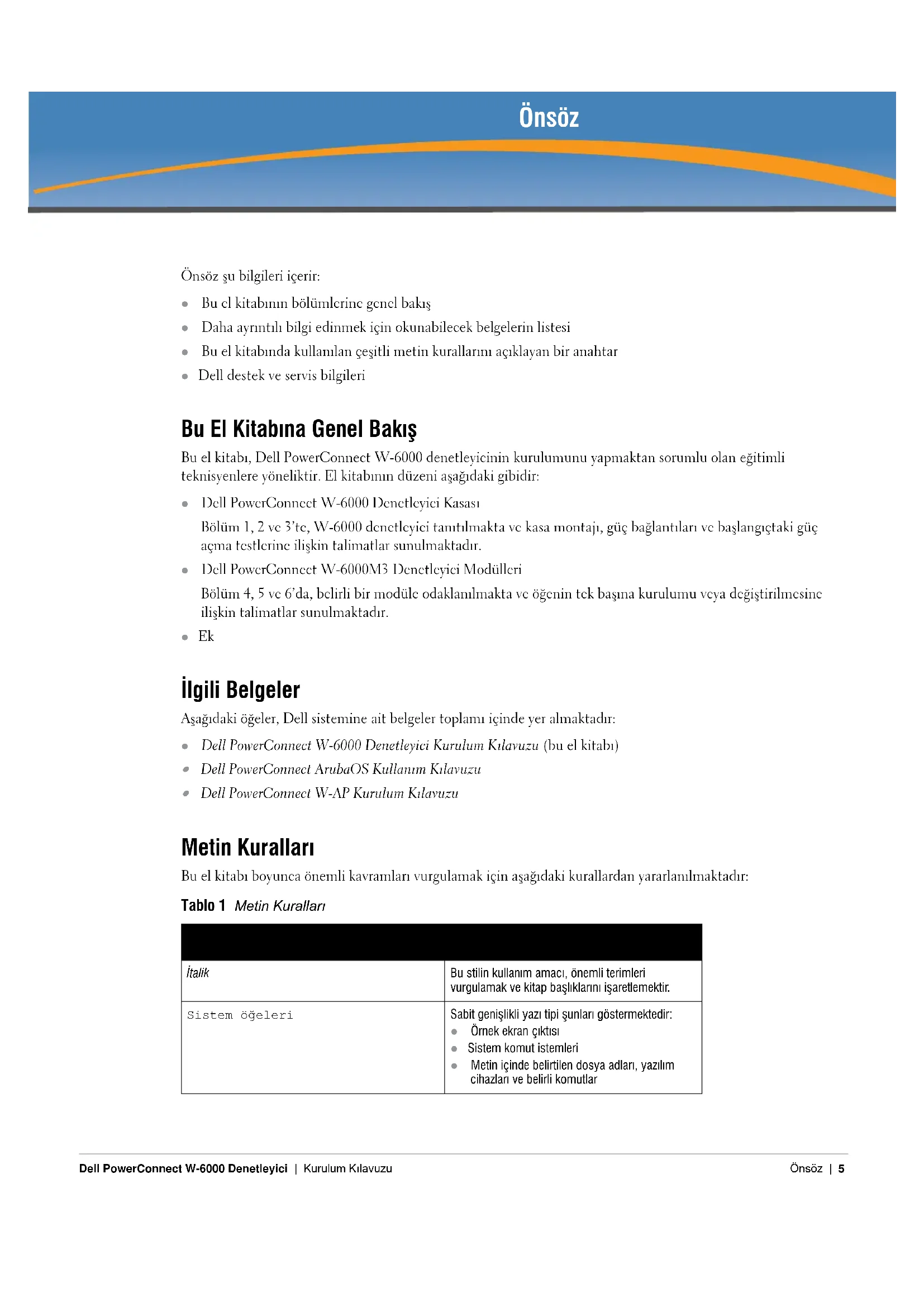

Önsöz şu bilgileri içerir:
• Bu el kitabının bölümlerine genel bakış
- Daha ayrıntılı bilgi edinmek için okunabilecek belgelerin listesi
- Bu el kitabında kullanılan çeşitli metin kurallarını açıklayan bir anahtar
• Dell destek ve servis bilgileri
Bu El Kitabına Genel Bakış
Bu el kitabı, Dell PowerConnect W-6000 denetleyicinin kurulumunu yapmaktan sorumlu olan eğitimli teknisyenlere yöneliktir. El kitabının düzeni aşağıdaki gibidir:
• Dell PowerConnect W-6000 Denetleyici Kasası
Bölüm 1, 2 ve 3'te, W-6000 denetleyici tanıtılmakta ve kasa montajı, güç bağlantıları ve başlangıçtaki güç açma testlerine ilişkin talimatlar sunulmaktadır.
• Dell PowerConnect W-6000M3 Denetleyici Modülleri
Bölüm 4, 5 ve 6'da, belirli bir modüle odaklanılmakta ve ögenin tek başına kurulumu veya değiştirilmesine ilişkin talimatlar sunulmaktadır.
• Ek
İlgili Belgeler
Aşağıdaki öğeler, Dell sistemin cait belgeler toplamı içinde yer almaktadır:
- Dell PowerConnect W-6000 Denetleyici Kurulum Kılavuzu (bu cl kitabı)
• Dell PowerConnect ArubaOS Kullanım Kulavuzu
• Dell PowerConnect W-AP Kurulum Kilavuzu
Metin Kuralları
Bu el kitabı boyunca önemli kavramları vurgulamak için aşağıdaki kurallardan yararlanılmaktadır:
Tablo 1 Metin Kurallari
| İtalik | Bu stilin kullanım amacı, önemli terimleri vurgulamak ve kitap başlıkları işaretlemektir. |
| Sistem öğeleri | Sabit genişlikli yazı tipi şunları göstermektedir:Örnek ekran çıktısıSistem komut istemleriMetin içinde belirtilen dosya adları, yazılımcihazları ve belirli komutlar |
Tablo 1 Metin Kuralları
| Komutlar | Komut örneklerinde, bu kalın yazı tipi, kullanıcıının aynen gösterildiği gibi yazması gereken metni gösterir. |
| Komut örneklerinde, açılı ayraçlar içindeki italik metin, kullanıcıının kendi özel durumuna uygun bilgiyle değiştirmesi gereken öğeleri temsil eder. Örneğin: # sendBu örnekte, kullanıcı, sistem komut istemine “send” ifadesini aynen gösterildiği gibi yazacak ve arkasına göndermek istediği metin mesajını ekleyecektir. Açılı ayraçları yazmayın. | |
| [ Optional ] Bu komut örneklerinde, ayraçlar içinde yer alan öğeler isteğe bağlıdır. Ayraçları yazmayın. | |
| { Item A | Item B } | Komut örneklerinde, kaşlı ayraçlar içinde bulunan ve bir dikey çubukla ayrılan öğeler kullanılabilecek seçenekleri temsil eder. Yalnızca bir seçenek girin. Kaşlı ayraçları veya çubukları yazmayın. |
Destek İletişimi
Tablo 2 Dell İletişim Bilgileri
| Web Sitesi | |
| Ana Web Sitesidell.com | |
| Destek Web Sitesisupport.dell.com | |
| Belge Web Sitesisupport.dell.com/manuals | |
Dell PowerConnect W-6000 denetleyici, Erişim Noktalarını (AP'ler) ve Hava İzleme Aygıtlarını (AM'ler) bağlayan, denetleyen ve kablolu LAN'a akıllı bir şekilde entegre eden kurumsal sınıf, modüler bir kasadır.
Bu bölümde, size W-6000 denetleyici tanıtılmaktadır. Modüler sistemin genel özellikleri açıklanmakta ve temel fiziksel öğeler resmedilmektedir. Sistemi tanıdıktan sonra, bir sonraki bölümde anlatılan kurulum işlemine başlayabilirsiniz.
Özellikler
Bu bölümde W-6000 denetleyici'nin donanım özellikleri açıklanmaktadır.
- Yüksek hızlı Katman 2/Katman 3 paket iletim özelliğine sahip 10/100/1000 Mbps ve 10 Gbps Ethernet anahtarı
- Yüksek performanslı paket işleme özelliği, yük dengeleme, hız sınırlandırma, kendi kendine düzelme, kalibrasyon, kimlik doğrulama, mobilite, güvenlik ve merkezi takip ve yapılandırma gibi katma değerli kablosuz hizmetleri sağlamaktadır.
- Üç üniteli kasa, standart bir 19 inc'lik telekom veya sunuc rafına monte edilebilir.
- Modüler, slot tabanlı kasa, ağ genisletme ve bozulmaya dayanıklılık sunmaktadır.
■ En fazla 4 adet Dell PowerConnect W-6000M3 modülü - Artıklık için yük paylaşımı islevine sahip en fazla 3 adet çalışırken değiştirilebilir güç kaynağı
■ Artıklık için üç bağımsız fan içeren fan tepsisi
Fiziksel Tarif
Şekil 1 Dell PowerConnect W-6000 denetleyici
1 Slot 1: Bu slot, ek W-6000M3 modülü içindir.
2 Slot 2: Bu slot, ck W-6000M3 modülü içindir.
3 Slot 3: Bu slot, ek W-6000M3 modülü içindir.
4 Modül Tutamaçları: Tüm modül tutamaçları yalnızca bağımsız modüllerin çıkarılması ve takılması için kullanılır.
DİKKAT: Modül tutamaçlarını asla W-6000 denetleyici kasasını kaldırmak veya taşımak için kullanmayın. Tutamaçların kasayı desteklemek için kullanılması, hem modèle hem de kasaya ciddi hasar verebilir.
5 Rafa montaj braketlerini tutturmaya yarayan delikler (yanda)
6 Fan Tepsi Mis Modülü: W-6000 denetleyici, fan tepsiisitarafindan kasadan cekilen havayla soğutulur. Fan tepsiis, kurulu modüller boyunca havayı sağdan sola çcker (kasanın önünden görülebildiği gibi).
Çalışma sırasında, kablolar veya montaj ekipmanı, kasanın sol ve sağ yanlarındaki hava menfezlerinin önünü kapatmamalıdır. Doğru hava sirkülasyonu için, kasanın sol ve sağ tarafından en az 10 cm'lik (4 inç) açıklık bırakın.

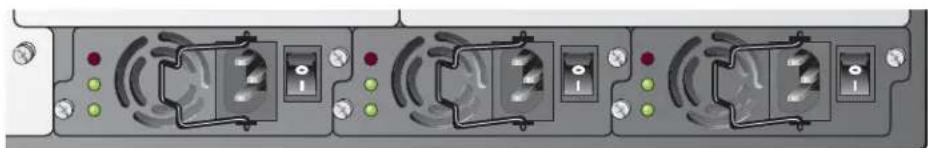

7 Güç Kaynağı Slotları: Kasa üzerinde en fazla üç güç kaynağına yetecek slotlar bulunmaktadır. Sisteminiz için gereken güç kaynaklarının sayısı, kurulu olan W-6000M3 Denetleyici Modüllerinin sayısına ve artık güç kaynağı eklemek isteyip istememenize bağlıdır. Daha fazla bilgi için bkz. “Güç Yönetimi”, sayfa 25.
Her güç kaynağı kendi güç kablosu ve güç düğmesine sahiptir.
DİKKAT: Güç kaynağının güç düğmesi On (Açık) konumundayken veya güç kablosu fışı takılıyken asla güç kaynağını takmayın veya çıkarmayın. Öncelikle güç düğmesinin Off (Kapalı) konumunda olduğunu ve kablo fisinin takılı olmadığını doğrulayın.
DİKKAT: Dell W-6000 denetleyici ve bileşenlerine dokunurken uygun Elektrostatik Deşarj (ESD) önlemlerine uyduğunuzdan emin olun.
8 Güç Kaynağı Tutamacı: Güç kaynağını çıkarmak veya takmak için bu tutamacı kullanım.
DİKKAT: Kurulum eğitimli bir teknisyen tarafından yapılmalıdır.
Bu bölüm, kurulumla ilgili şu konuları kapsamaktadır:
• Kurulum sırasında uyulacak önlemler
- W-6000 denetleyici bileşenleri ve rafa montaj takımıyla ilgili gereklilikler
• W-6000 denetleyici için uygun ortam seçimi
• W-6000 denetleyicinin rafa montajı
• W-6000 denetleyiciye gücün bağlanması
Kurulum Öncesi Kontrol Listesi
Kurulum sırasında şunlara ihtiyacınız olacaktır:
• Dell PowerConnect W-6000 Denetleyici
- Dell PowerConnect W-6000 Denetleyici rafa montaj donanımı (dahildir)
• Phillips veya yıldız tornavida
• 19 inç'lik ekipman rafı veya eşdeğeri
- Rafın solunda, sağında, önünde ve arkasında 10 cm'lik (4 inç) açıklık olmak üzere 3 ünitelik raf alanı
- W-6000 denetleyiciyi konumlandırılmaya yardımcı olacak bir kişi daha.
- Her güç kaynağı için bir güç kablosu, IEC320 konektör ile en az 10 A değerinde
- Yeterli güç kaynağı ve elektrik gücü (bkz. “Güç Yönetimi”, sayfa 25)
- Serin, yoğunlaşmayan hava 0 ila 40 °C: iklimleme gerekebilir
• RJ-45 veya DB-9 seri portuna sahip konsol terminali
• RJ-45 crkek koncktörlere sahip RS-232 seri kablo
- DB-9 ile konsola bağlantı için seri bağdaştıncı (dahildir)
Önlemler
DİKKAT: Güç Kaynağı Modülü bir elektrik prizine bağlı olduğunda her zaman 240 VAC'yi aşan tehlikeli gerilim mevcuttur. Bu ürünle çalışırken tüm yüzükleri, takıları ve potansiyel olarak iletken materyalleri çıkarın.
Güç kaynakları kapalı, fişi çıkarılmış veya sökülmüş durumda olduğunda dahi hiçbir zaman kasaya, güç kaynağına veya başka herhangi bir bileşene yabancı nesneler sokmayın.
W-6000 denetleyicinin ana güç bağlantısını tamamen kesmek için tüm kurulu güç kaynaklarının güç kabloları prizlerinden çıkarılmalıdır. Güvenlik açısından, güç priz ve fislerinin operatörün kolayca erişebileceği bir yerde olduğunu doğrulayın.
Yalıtılmış olmayan elektrik kablolarını tutmayın. Buna ağ kabloları da dahildir.
Elektriksel tehlikeyi en aza indirgemek için, su ve diğer akışkanları üründen uzak tutun.
Ürünün kurulum ve çalışmasının her safhasında elektriksel topraklama standartlarına uyun. W-6000 denetleyici kasası, ağ portları, güç kaynakları veya montaj braketlerinin, farklı bir elektriksel toprağa bağlı herhangi bir cihaz, kablo, nesne veya kişiyle temasına izin vermeyin. Ayrıca, hiçbir zaman cihazı harici fırtına topraklama kaynaklarına bağlamayın.
Kasanın veya herhangi bir modülün kurulum ya da sökme işlemi statik elektriksiz bir ortamda yapılmalıdır. Anti-statik gövde kayış ve altlıklarının uygun kullanımı şiddetle tavsiye edilmektedir.
Modüller kasa içine takılmadıkları sürece anti-statik ambalajda tutulmalıdır.
Bu ürün, güçlü elektromanyetik, elektrostatik, manyetik veya radyoaktif alanların yakınına nakledilmemeli/saklanmamalıdır.
Kasayı veya herhangi bir modülü parçalarına ayırmayın. Bunlar, kullanıcıların servis işlemi uygulayabileceği parçalar içermemektedir. Servis veya tamir gerektiğinde, bkz. "Destek İletişimi", sayfa 6.
Gereklilikler
Asgari Yapılandırma
Bir Dell PowerConnect W-6000 Denetleyici, şu temel bileşenleri içermelidir:
• Bir W-6000 denetleyici kasası
- Bir fan tepsisi
- Slot 0'da bir W-6000M3 Denetleyici Modülü (ayrica satın alımır)
• En az iki adet 400W kapasiteli güç kaynağı
NOT: Gerekli güç kaynağı sayısı, kasaya takılan W-6000M3 Denetleyici Modüllerinin sayısına bağlıdır (bkz. "Güç Yönetimi", sayfa 25).
W-6000 denetleyici, gerekli tüm güç kaynağı ve fan tepsisi modülleri takılmış olarak gönderilir. Kasayı bu bölümde anlatıldığı gibi kurun ve ardından her bir ek modülü kurmayla ilgili talimatlar için bu kılavuzun ilerleyen bölümlerine bakın.
Rafa Montaj Kiti
Ürüne dahil olan rafa montaj kiti kullanılarak, W-6000 denetleyici standart bir 19 inç'lik Telekom ağ ekipmanı rafına monte edilebilir. Rafa montaj kiti şu parçalardan oluşur:
- 6-32 x 1/4" Phillips Başlı Vida (6x, dahildir)
• 12-24 x 5/8" Phillips Başlı Vida (4x, dahildir)
Ayrıca, W-6000 denetleyici 19 inç'lik bir sunucu rafına da kurulabilir. Sunucu rafına kurulum, ürüne dahil olan şu öğeleri gerektirir:
- 6-32 x 1/4" Phillips Başlı Vida (6x, dahildir)
• M6 x 20mm Phillips Başlı Vida (4x, dahildir)
• M6 Kafes Somunları (4x, dahildir) veya M6 Kafes Klipsleri (4x, dahildir)

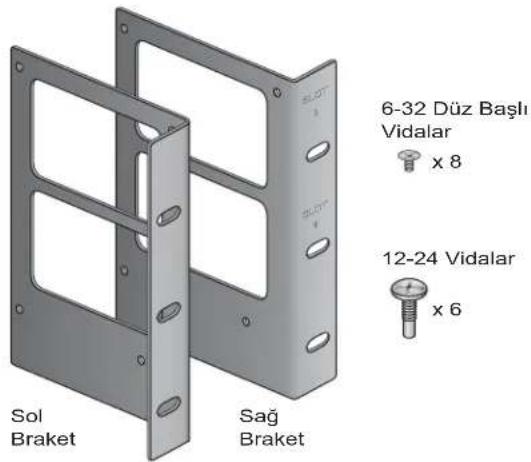

Şekil 2 Rafa Montaj Donanımı (Telekom Kiti Gösterilmektedir)
Konum Seçme
W-6000 denetleyici için, diğer ağ ve bilişim cihazları için olduğu gibi, “elektronik dostu” bir ortam gerekmektedir.
• Güvenilir güç
Elektrik prizinizin, toplam 400 W değerde olan ve 50 ila 60 Hz'de 85 ila 264 VAC'yi kabul edebilmek için otomatik aralık ölçümü yapabilen W-6000 denctlcycici (HW-PSU-400) güç kaynağı ilc uyumlu olduğunu doğrulayın.
Güç kabloları 10 A değerde ve ürünün çalıştırıldığı ülkedeki topraklı elektriksel standartlara uygun olmalıdır.
Bir güç hattı koşullayıcısı veya Kesintisiz Güç Kaynağının (UPS) kullanılması, elektrik hizmetindeki dalgalanmaların neden olduğu sorunları azaltabilir veya hafifletebilir. Yukarıdaki bilgilere dayalı olarak, herhangi bir güç şekillendirme cihazının çıkışının W-6000 denetleyici güç kaynaklarıyla uyumlu olduğunu doğrulayın.
• Serin, yoğunlaşmayan havalandırma
Düzgün çalışma için, W-6000 denetleyici, çevreleyen hava sıcaklığının 0 ile 40 °C arasında olduğu bir ortam gerektirir. Nem, %5 ile 95 arasında yoğunlaşmayan seviyelerde tutulmalıdır.
Çok sayıda elektrikli cihazın aynı alanda çalıştığı durumlarda, ek iklimleme veya hava sirkülasyon ekipmanı gerekebilir.
- Bos alan
Doğru hava sirkülasyonu için, kasanın sol, sağ, ön ve arkasındaki havalandırma delikleri için en az 10 cm'lik açıklik bırakın.
Güç kablolarma, ağ kablolarma ve gösterge LED'lerine erişebilmek için kasanım önünde fazladan boş alan bırakın.
• Sınırlı elektromanyetik enterferans
En iyi çalışma için, W-6000 denetleyiciyi ve tüm kabloları floresan ışık aramtürlerinden en az 0,7 metre ve fotokopi makineleri, radyo vericileri, elektrik jeneratörleri ve diğer güçlü elektromanyetik enterferans kaynaklarından 2 metre uzakta tutun.
Kasanın Rafa Montajı
- Raf ortamınızın gereklilikleri karşıladığından emin olun (bkz. "Konum Seçme", sayfa 11).
- Rafa montaj braketlerini sayfa 12, Şekil 3'te gösterildiği gibi kasaya tutturun.
Şekil 3 Rafa Montaj Braketlerinin Tutturulması
Her bir braketi dört adet 6-32 düz başlı vida (dahildir) yardımıyla sağlam bir şekilde tutturmak için bir Phillips veya yıldız tornavida kullanın.
- W-6000 denetleyiciyi rafa monte edin.
DİKKAT: Kişisel yaralanmalar veya ekipmana hasar gelmesini önlemek için W-6000 denetleyiciyi kaldırma ve konumlandırma konusunda yardım alın. Ayrıca, W-6000 denetleyiciyi hiçbir zaman dengesizlik veya düzensiz mekanik yükün oluşabileceği durumlarda kurmayın.
NOT: Düzgün çalışma için, W-6000 denetleyici, çevreleyen hava sıcaklığının 0 ile 40 °C arasında olmasını gerektirir. Raf ortamınızın uygun olduğunu doğrulayın.
Bu cihazı bir sunucu rafına monte edceckseniz, öncelikle kafcs somunlarını/klipsleri takın. Kafcs somunlarını/klipsleri takmak için aşağıdaki adımları izleyin:
a. Kafesin alt kenarını rafın arkasında bulunan karc şeklindeki açıklığın üzerinden geçirerek başlayın.
b. Kafes somunu kurulum aracının küçük ucunu raftaki açıklıktan (önden) geçirin ve aracı kafes somununun üst kenarına asın.
c. Kafes somununun üst kenarı yerine geçinceye kadar, aracı yukarı doğru döndürüp bir yandan kendinize doğru geri cekerken kafes somununu rafa doğru iceri bastının.
d. W-6000 denetleviciyi normal sekilde kurmava devam edin.
Kasayı ekipman rafi içinde konumlandırın ve braketin montaj deliklerini raf yapımızdaki uygun deliklerle aynı hizava getirin.
Şekil 4 W-6000 denetleyicinin Monte Edilmesi


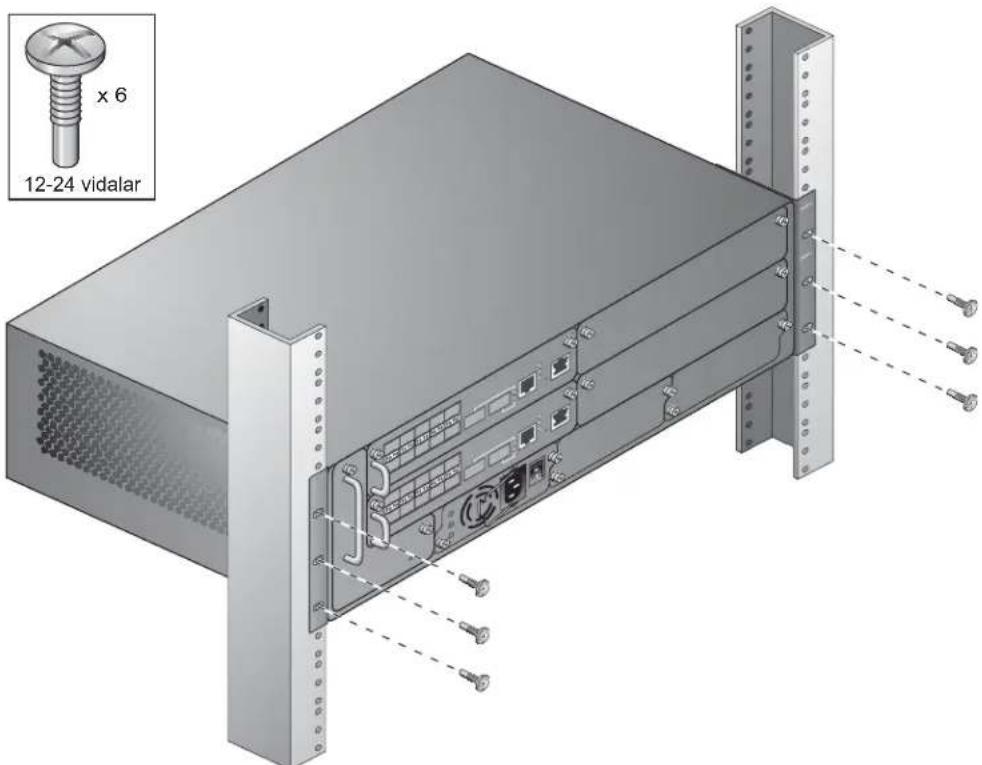

x 6 12-24 vidalarKasayı rafa sabitlemck için montaj braketi başına üç adet 12-24 vidayı (telekom rafı için) veya üç adet M6 x 20 mm vidayı (sunucu rafı için) Phillips veya yıldız tornavida yardımıyla sıkın.
NOT: Bazı dolaplar için ürüne dahil olmayan farklı vidalar gerekmektedir. Raf sisteminize uygun vidalar veya tutturucular kullandığınızı doğrulayın.
W-6000M3 Denetleyici Modüllerinin Eklenmesi
Modülleriniz kasadan aynı olarak elinize ulaştıysa veya sistemi ek modüllerle genişletmek istiyorsanız, her bir modülün kurulumuyla ilgili özel talimatlar için bu kılavuzun ilerleyen bölümlerine bakın.
NOT: Modül eklemek toplam güç yükünü arttırır. Kurulan modüllere bağlı olarak, kasaya güç kaynakları eklemeniz ve/veya sahanızın elektrik sistemlerinin kapasitesini artırmanız gerekebilir. Ayrıntılar için bkz. "Güç Yönetimi", sayfa 25.
Bağlantı Gücü
DİKKAT: Bu prosedür eğitimli bir teknisyen tarafından uygulanmalıdır.
- Prosedürü ve tüm önlemleri anladığınızı doğrulayın.
Başlamadan önce bütün prosedürü okuyun. Bu adımlardaki ve aynı zamanda sayfa 10'deki tüm önlemleri anladığınızı doğrulayın. - Kurulu güç kaynaklarının güç yükünü kaldırabileceği doğrulayın.
W-6000 denetleyiciniz için gereken güç kaynaklarının sayısı W-6000M3 Denetleyici kurulu olan modüllerin sayısına bağlıdır. Ayrıntılar için bkz. “Güç Yönetimi”, sayfa 25. - Sahamızın elektrik sistemlerinin W-6000 denetleyicinin güç yükünü kaldırabileceği doğrulayın.
- Iler W-6000 denetleyici güç kaynağı (IIW-PSU-400) toplam 400 W değerdedir ve 50 ila 60 Hz'de 85 ila 264 VAC'yi kabul edebilmek için otomatik aralık ölçümü yapabilmektedir.
Toplam güç yükünç bağlı olarak, sahanızın clerktrik sistemlerinin kapasitesini artırmanız gereckbilir. Ayrıntılar için bkz. “Güç Yönetimi”, sayfa 25.
NOT: Bir güç hattı koşullayıcısı veya Kesintisiz Güç Kaynağının (UPS) kullanılması, elektrik hizmetindeki dalgalanmaların neden olduğu sorunları azaltabilir veya hafifletebilir. Yukarıdaki bilgilere dayalı olarak, herhangi bir güç şekillendirme cihazının çıkışının W-6000 denetleyici güç kaynaklarıyla uyumlu olduğunu doğrulayın.
- Güç kaynağı üzerindeki güç düğmesinin Off (Kapalı) (●) konumunda olduğunu doğrulayın.
DİKKAT: Güç kaynağının güç düğmesi On (Açık) (I) konumundayken asla güç kaynağına güç kablosu bağlamayın. Önce güç düğmesinin Kapalı (O) olduğunu doğrulayın.
- Güç kablosunu güç kaynağına bağlayın.
Güç giriş prizine uygun bir güç kablosu takın. Prize uygun olan güç kablosu standart bir IEC320 fişe sahiptir.
DİKKAT: Uygun güvenlik ve performans için, güç kablosu 10 A değerde ve ürünün çalıştırıldığı ülkedeki topraklı elektriksel standartlara uygun olmalıdır.
NOT: 400 W güç kaynağı (HW-PSU-400) bir güç kablosu tutma klipsi içermektedir. Güç kablosu takıldığında, klips kabloyu yerinde tutmak ve kazayla yerinden çıkmasını önlemek için kullanılabilir (bkz. sayfa 26, Şekil 8).
- Güç kablosunu uygun bir elektrik prizine takım.
DİKKAT: Güvenlik açısından, güç priz ve fişlerinin operatörün kolayca erişebileceği bir yerde olduğunu ve gerektiğinde hemen çıkarılabileceğini doğrulayın.
Yukandaki 4, 5 ve 6. adımları kurulan her güç kaynağı için tekrarlayın.
Güç bağlandıktan sonra, güç açık testini gerçekleştirebilirsiniz. (bkz. sayfa 15).
W-6000 denetleyici fiziksel anlamda kurulduktan sonra, şu çalışma testini uygulayın:
- Kurulu güç kaynaklarının tümünü hızlı bir şekilde ardı ardına açık duruma getirin. Her bir güç kaynağı için, güç düğmesini on (açık) (|) konumuna getirin.
NOT: Açılacak ilk güç kaynaklarına aşırı yük binmesini önlemek için, gerekli güç kaynaklarının tümü neredeyse aynı anda açık duruma getirilmelidir (yaklaşık üç saniye içinde).
- Uygun güç göstergelerini denetleyin.
Açılıştan hemen sonra şunlara dikkat etmeniz gerekir:
-
Tüm güç kaynağı AC OK ve DC OK LED'leri doygun yeşil renkte olmalıdır.
Fan tepsisi Fan Durum LED'i doygun yeşil renkte olmalıdır ve üç fan konumunun tamamında kasa menfezlerinden önemli miktarda hava akışı olduğunu hissetmeniz gerekir. -
Uygun çalışma göstergelerini denetleyin.
Sistem başarıyla başlatıldıktan sonra şunlara dikkat etmeniz gerekir:
Güç kaynağı AC OK ve DC OK LED'leri hala doygun yeşil renkte olmalıdır.
■ Fan tepsisi Fan Durum LED'i hala duygun yeşil renkte olmalıdır.
NOT: LED davranışıyla ilgili daha fazla bilgi için, her bir modülün ilgili bölümlerine bakın.
- Sistem ilk çalıştırma testini geçtikten sonra:
■ Uygun ağ kablolarını bağlayın.
- Artık denetleyici ürününüzde yüklü yazılım için Aruba Hızlı Başlangıç Kılavuzu'nda (Aksesuar Kitine dahildir) anlatılan ilk ayarları yapmaya hazırsmız.
Dell PowerConnect W-6000 denetleyici Fan Tepsi (HW-FT), Dell PowerConnect W-6000 denetleyici kasasındaki W-6000M3 modüllerini soğutmak için hava sirkülasyonu sağlar ve bu modüllerin normal çalışması için gereklidir. W-6000 denetleyici'in kasası için normal çalışma sıcaklığı 0 ile 40 °C arasındaki. Bu sıcaklık aralığının dışına çıkılırsa, W-6000, kullanıcıların dikkatini değişikliğe çekmek için yazılımda bir uyarı verecektir. Aşağıdaki tabloda bu alarmlar ve cšíkleri açıklanmaktadır:
Tablo 3 Sıcaklık Eşikleri
| Alarm Şiddeti | Eşik |
| Düşük 40 °C | |
| Yüksek 50 °C | |
| Kritik 60 °C |
Bu bölümde, fan tepsisinin genel özellikleri ve fiziksel nitelikleri açıklanmakta ve modülün gerktiğinde değiştirilmesine yönelik talimatlar sunulmaktadır.
Özellikler
Yerleşik Artıklık
Fan tepsisinde üç adet fan bulunmaktadır. Modül, fanlardan biri arızalansa dahi soğutma sağlayacak şekilde tasarlanmıştır. Çalışır durumdaki iki fan, fan tepsisi değiştirilene kadar uygun soğutma için yeterli hava akışımı sağlayacaktır.
Çalışırken Değiştirebilme
Çalışırken değiştirme, eğitimli bir teknisyen tarafından yapılmalıdır. Çalışırken değiştirme, fan tepsisini sistemi kapatmak zorunda kalmadan değiştirebilmenize olanak tanır. Değişim işlemi sırasında, kasa fansız olarak çalışmaya devam edecektir, ancak uygun soğutmanın yeniden başlaması için işlemin bir dakika içinde tamamlanması gerekir.
Fiziksel Tarif
Fan tepsisi slotu, W-6000 denetleyici'in kasasının sol tarafından bulunur ve şasinin önünden arkasına uzamır.
1 Modül Tutturma Vidaları: Bu sabit vidalar, modülün kasa fan tepsisi slotuna sabitlenmesi amacıyla kullanılır.
2 Modül Tutamacı: Bu tutamaç, modülün kasadan çıkarılmasında veya kasaya takılmasında kullanılır.
DİKKAT: Fan tepsisi tutamacını, W-6000 denetleyici'i kaldırmak veya taşımak için kullanmayın. Ciddi hasar verebilirsiniz.
3 Fan Durum LED'i: Çalışma sırasında, Fan Durum LED'i şu bilgileri sağlar:
Tablo 4 Fan Tepsisi LED Davranışı
| Durum Açıklama | |
| Kapalı | Fan tepsisi çalışmıyor. |
| Yeşil | Fan tepsisi güç alıyor ve üç fan da düzgün çalışıyor. |
| Kehribar | Fanlardan biri arızalı, ancak geri kalan iki fan, fan tepsisi uygun şekilde değiştirilene kadar yeterli soğutma sağlayabilir. |
| Kırmızı | İki veya daha fazla fan arızalı. Fan tepsisini derhal değiştirin. |
NOT: LED'lere ek olarak, fan tepsisinin durumu ve genel kasa sıcaklığı komut satırı arayüzünden (CLI) de görüntülenebilir.
4 Slot Etiketleri: Fan tepsisi W-6000 denetleyici'e takıldığında, bu etiketler, fan tepsisinin hemen sağ tarafından bulunan modül slotlarının adlarını gösterir (bkz. sayfa 7, Şekil 1).
5 Fanlar (yanda): Üç bağımsız fan, W-6000 denetleyici kartlarının soğutulması için artıklık sağlar.
Fan Tepsisi Değişimi
DİKKAT: Birçok tamir işlemi yalnızca sertifikalı servis teknisyenleri tarafından yapılabilir. Yalnızca ürün dokümanlarında izin verilen veya İnternet ya da telefon servisi ve destek ekibinin yol gösterdiği sorun giderme ve basit tamir işlemlerini kendiniz yapmalısınız. Dell tarafından izin verilmemiş servis işlemleri nedeniyle gerçekleşen hasarlar garantinizin kapsamı dışındadır. Ürünle gelen güvenlik talimatlarını okuyun ve bunlara uyun.
Fan tepsisi çalışma esnasında değiştirilecekse, prosedürün bölümleriyle ilgili olarak zamanın kritik olduğu durumlar söz konusudur. Hazırlıkların doğru yapıldığından emin olmak için, lütfen değişim işlemine geçmeden önce prosedürün tüm adımlarını okuyun.
Ayrıca, bu adımlardaki ve aynı zamanda sayfa 10'daki tüm önlemleri anladığımızı doğrulayın.
Yeni Fan Tepsisinin Hazırlanması
- Yeni fan tepsisinin ambalajından çıkarın.
- Hasarsız olduğunu doğrulamak için yeni fan tepsisini kontrol edin.
- Yeni fan tepsisini, vakit kaybetmeden yerine takılabilmesi için kasa yakınında güvenli ve erişilebilir bir yere bırakın.
- Bir #2 Phillips veya yıldız tornavida bulun.
Eski Fan Tepsisinin Sökülmesi
- Fan tepisinin tutturma vidalarını gevşetin.
W-6000 denetleyici'in ön tarafından, takılı fan tepsisinin ön levhasında bulunan tutturma vidalarının her ikisini de gevşetmek için tornavidayı kullanın. Vidalar saat yönünün tersinc çevrildiğinde gevşer, ancak sabittir ve tamamen çıkarılamaz. - Fan tepsisini kasadan ayırın.
Modül tutamacını sıkıca kavrayın ve fan tepsisini slotundan öne doğru çekin. Modül kasanın arka panosundaki bağlantılarından ayrılırken orta seviyede direnç oluşabilir, ancak aşırı kuvvet uygulamayın.
Modül arka panodan tamamen ayrıldığında, çalışan fanların gücü kesilir ve fanların dönüşü durur.
DİKKAT: Fanlar, artık güç almasalar da kısa bir süre daha döneceklerdir. Fan tepsisini çıkarmadan önce fanların dönüşünün sona ermesini bekleyin.
Ayrıca, çalışırken değiştirme işlemi uygularken, fanların dönüşü sona erdikten sonra W-6000 denetleyici çalışmaya devam edecek, ancak çalışır durumdaki bileşenlerde ısı birikmeye başlayacaktır. Bu bakımdan, yeni fan tepsisini takma işlemi sınırlı sürede (bir dakika) tamamlanmalıdır.
Bir dakikalık süre sınırlamasına uyulmalıdır çünkü W-6000 denetleyici termal kapatma işlevine sahip değildir. Fan tepsisini bir dakika içinde değiştiremeyecekseniz, denetleyiciyi kapatın.
- Fan tepsisi kasadan ayrıldıktan sonra rahathlıkla dışarı kaydırılabilmelidir. Fan tepsisini tamamen çıkarın ve güvenli bir şekilde kenara koyun.
Yeni Fan Tepsisinin Yerine Takılması
- Yeni fan tepsisini ön panelinde bulunan tutamaştan tutun.
-
Fan tepsisini dikkatli bir şekilde kasa fan tepsisi slotuna yerleştirin.
Fan tepsisinin arkasını kasa fan tepsisi slotunun kılavuz kızaklarıyla hizalayın ve fan tepsisini nazikçe arka panoya doğru kaydırın. Modülün, kızağın büyük bölümü boyunca rahatlıkla kayması görckir. -
Fan tepsisini yerine oturtun.
Fan tepsisi kasanın arkasına ulaştığında orta seviyede direnç hissecdilebilir. Modülün arkasındaki koncktörlerin arka panoya geçmesi için sıkıca bastırın, ancak aşırı kuvvet uygulamayın.
Fan tepsisi çalışırken değiştirilip koncktörler uygun şekilde bağlandığında, fanlara tekrar güç gelmeli ve fanlar tekrar dönmeye başlamalıdır.
- Hepsinin çalıştığını doğrulamak için fanları kontrol edin.
Çalışırken değiştirme sırasında modülün arka panoya bağlanması veya kapalı durumda değiştirmenin ardından sistem gücünün açılması sonucunda fan tepsisine tekrar güç geldiğinde, Fan Durum LED'inde yeşil rengin yanması ve her bir fan konumundaki kasa menfezlerinden dışarıya önemli miktarda hava akışı hissetmeniz gerckir.
Tüm fanların çalışıyor olması, çalışırken değiştirme prosedüründe zamanın kritik olduğu bölümün sona erdiği anlamına gelir.
Çalışırken değiştirme yöntemiyle yeni değiştirilmiş fan tepsisindeki fanlardan biri çalışmazsa (sarı Fan Durum LED'i), bir daha çalışırken değiştirme işlemine kalkışmadan önce geri kalan fanların kasayı soğutması için en az üç dakika bekleyin.
DİKKAT: Çalışırken değiştirme yöntemiyle yeni değiştirilmiş fan tepsisindeki fanlardan ikisi veya daha fazlası çalışmazsa (kırmızı Fan Durumu LED'i), W-6000 denetleyici'i kapatın, fan tepsisini değiştirin ve W-6000 denetleyici'i tekrar açmadan önce soğuması için en az beş dakika bekleyin.
- Fan tepsisini sabitleyin.
Yeni takılan fan tepsisinin ön levhasındaki tutturma vidalarını yerine oturtmak ve sıkmak için tornavida kullanım. Vidaları orta seviyede direnç hissedilene kadar saat yönünde çevirin, ancak aşırı sıkmayın.
Dell PowerConnect W-6000M3, bir W-6000 denetleyici kasa sisteminde kullanıma yönelik, çalışırken değiştirilebilir bir denetleyici modülüdür. W-6000 denetleyici kasası, en fazla dört modülü içine alabilir ve bu modüllerin her biri ana veya yerel olarak yapılandırılabilir. Kurulum talimatları ve uyumluluk ve yapılandırma seçenekleri dahil olmak üzere W-6000M3 hakkındaki ayrıntıların tamamı için Dell PowerConnect W-6000M3 Kurulum Kulavuzu'na bakın. Güç yönetimiyle ilgili ayrıntılar için bkz. "Güç Yönetimi", sayfa 25.
Her bir W-6000M3 denetleyici modülü, Dell AP sürüm yükseltme lisansları kullanılarak en fazla 512 yerleşke bağlantı AP'yi destekleyebilir. Kullanılabilecek yazılım lisanslarının tam listesi için Dell satış temsilcinizle görüşün.
Dell PowerConnect W-6000M3 denetleyici modülünün kurulumu ve çalıştırılmasıyla ilgili bilgi edinmek için, her bir modèle eklenmiş Dell PowerConnect W-6000M3 Denetleyici Modül Kurulum Kılavuzu'nu inceleyin.
Dell PowerConnect W-6000 denetleyici Güç Kaynağı, elektrik enerjisini W-6000 denetleyici ile kullanılacak şekilde uyarlar. W-6000'in kasasında, yük paylaşımı ve bozulmaya dayanıklığı desteklemek için ayrı güç kaynaklarını barındırabilen üç slot bulunmaktadır.
Bu bölümde, güç kaynağının genel özellikleri ve fiziksel nitelikleri açıklanmakta ve önemli güç tüketimi yönetimi bilgileri verilmektedir. Bölümün son kısımları, güç kaynaklarını takmak ve çıkarmak için gerekli adımları kapsamaktadır.
Özellikler
Değerlendirme
Dell W-6000 Güç Kaynağı (HW-PSU-400), toplam 400 W çıkış değerindedir ve 50 ila 60 Hz'de 85 ila 264 VAC'yi kabul edcbilmck için otomatik aralık ölçümü yapabilmektedir. W-6000 denetleyici'e 400 W'lik en fazla üç güç kaynağı takılabilir.
Yük Paylaşımı
Yük paylaşımı, W-6000 denetleyici'e aynı değerde birden çok güç kaynağı takılıp çalıştırıldığında gerçekleşir. Yük paylaşımı, W-6000'in toplam güç yükünü tüm bağlı güç kaynağı modülleri arasında böler. Güç kaynakları birlikte çalıştığı için, her ek güç kaynağı kasanın etkin güç kapasitesinin artmasını sağlar.
Artiklik
Birden çok güç kaynağı takıldığında, güç kaynaklarından biri kullanılamaz duruma gelirse (arızalanırsa veya kapatılırsa ya da çıkarılırsa), geri kalan güç kaynakları W-6000 denetleyici için tam güç sağlamaya çalışacaktır. Toplam güç yükü, geri kalan, çalışır durumdaki güç kaynaklarının birleşik çıkış değerini aşmazsa, W-6000 çalışmasına devam edecektir. Güç kaynağı yapılandırmasıyla ilgili daha fazla bilgi için bkz. “Güç Yönetimi”, sayfa 25.
Çalışırken Değiştirebilme
Çalışırken değiştirme, eğitimli bir teknisyen tarafından yapılmalıdır. Çalışırken değiştirme, arızalanan bir güç kaynağınlı diğerleri tam güç sağlar durumdayken değiştirebilmenize olanak tanır. Bu özellik, değişim procedürü sırasında W-6000 denetleyici'yi kapatma gereğini ortadan kaldırır.
Çalışırken değiştirme, hedef güç kaynağı çıkarıldıktan sonra, kasanın toplam güç yükünün, geri kalan güç kaynaklarının birleşik çıkış değerini aşmamasını gerektirir.
Fiziksel Tarif
Şekil 6 400W Güç Kaynağı
2 Modül Tutamacı: Bu tutamaç, modülün W-6000'in kasasından çıkarılmasında veya kasaya takılmasında kullanılır.
DİKKAT: Güç kaynağı tutamacını, W-6000 denetleyici'i kaldırmak veya taşımak için kullanmayın. Ciddi hasar verebilirsiniz.
3 Gösterge LED'leri
Tablo 5 400W Güç Kaynağı LED'leri
| LED Adı | Konum | Durum | Açıklama |
| O.T.P. (Over Temp. Protection) | Üst | Kapalı | Güç kaynağı sıcaklığı normal. |
| Kırmızı | Güç kaynağı fanı arızalı veya sıcaklık çok yüksek. | ||
| DC OK | Orta | Yeşil | DC güç çıkışı normal. |
| Kırmızı | DC güç çıkışı kabul edilebilir sınırların dışında. | ||
| AC OK | Alt | Yeşil | AC güç girişi normal. |
| Kırmızı | AC güç girişi kabul edilebilir sınırların dışında. |
NOT: LED'lere ek olarak, güç kaynağının durumu komut satırı arayüzünden (CLI) de görüntülenebilir.
4 Hava Giriş Menfezi: Bu hava giriş menfezi, dahili fanın çalışma sırasında güç kaynağınlı soğutmasına yardımcı olur. Menfezlerinin önünün kapanmasını engellemek için, tüm malzemeleri menfezden en az 10 cm uzakta tutun.
5 Güç Kablosu Tutma Klipsi: Bu klips, fiş güç giriş prizinc takıldıktan sonra güç kablosunun üzerine geçer. Güç kablosunun kazayla çıkarılmasını önlemeye yardımei olur.
DİKKAT: Güç kablosu tutma klipsini, güç kaynağını modülünü çıkarmak veya W-6000'i kaldırmak ya da taşımak için kullanmayın.
6 Güç Giriş Prizi: Bu güç prizi, standart IEC320 konektörlere sahip güç kablolarına uygundur. Uygun güvenlik ve performans için, kablo 10 A değerde ve ürünün kullanıldığı ülkedeki topraklı elektriksel standartlara uygun olmalıdır.
7 Güç Düğmesi: Güç düğmesinin iki konumu vardır: Off (Kapalı) (○) ve On (Açık) (|).
Güç Yönetimi
W-6000 denetleyici, en fazla üç 400 W güç kaynağını desteklemektedir. 400 ila 800 W'lik primer güç için bir veya iki primer güç kaynağı kullanılıyorsa, 400 W'lik artık bir güç kaynağı da kullanılabilir.
Maksimum güç planlamasına yönelik olarak, gerekli güç kaynağı sayısını belirlemek amacıyla kasa yapılandırmanızdaki tüm modüller için gerekli maksimum güç çękişini toplayın.
W-6000M3 Modülü ve PSU Yapılandırma Tablosu
Aşağıdaki tabloda, W-6000M3 modülü yapılandırmaları ve ortaya çıkan güç kaynağı yapılandırmaları ile güç kullanımı gösterilmektedir.
Tablo 6 Güç Kaynağı ve Modül Yapılandırmaları
| Modül Ünite Sayısı | ||||
| W-6000M3 Denetleyici Modülü(her birinde 130 W maks. güç çekışı) | 1 | 2 | 3 | 4 |
| Çekilen Toplam Güç (W) 130 260 390 520 | ||||
| Gerekli PSU sayısı1 1 1 | 2 | |||
| Artık PSU sayısı | 1/2 | 1/2 | 1/2 | 1 |
Güç Kaynağının Yerine Takılması
DİKKAT: Birçok tamir işlemi yalnızca sertifikalı servis teknisyenleri tarafından yapılabilir. Yalnızca ürün dokümanlarında izin verilen veya İnternet ya da telefon servisi ve destek ekibinin yol gösterdiği sorun giderme ve basit tamir işlemlerini kendiniz yapmalısınız. Dell tarafından izin verilmemiş servis işlemleri nedeniyle gerçekleşen hasarlar garantinizin kapsamı dışındadır. Ürünle gelen güvenlik talimatlarını okuyun ve bunlara uyun.
- Prosedürü ve tüm önlemleri anladığımızı doğrulayım.
Başlamadan önce bütün prosedürü okuyun. Bu adımlardaki ve aynı zamanda sayfa 10'deki tüm önlemleri anladığımızı doğrulayın.
- Güç kaynağı için bir güç kaynağı slotu seçin.
400 W güç kaynağı (HW-PSU-400), herhangi bir güç kaynağı slotuna takılabilir ve herhangi bir güç kaynağı slotu boş bırakılabilir. Yani güç kaynakları için kullanılan slotların belirli bir sırası yoktur.
Şekil 7 Takılı 400 W'lik Güç Kaynakları
Önceden takılmış bir güç kaynağını değiştirecekseniz, öncelikle bkz. "Cüç Kaynağının Çıkarılması", sayfa 27.
Bir güç kaynağını boş bir slota takacaksanız, öncelikle boş kapak plakasını sökmeniz gerekebilir. Bunun için, bir #2 Phillips veya yıldız tornavida kullanım. Ön levha üzerindecki sabit tutturma vidalarını gevşeyenc kadar saat yönünün tersinc çevirin (bu vidalar tamamen çıkarılamaz). Kapak plakasını çıkarın ve güvenli bir yerde tutun.
- Takılacak güç kaynağı üzerindeki güç düğmesinin Off (Kapalı) (○) konumunda olduğunu doğrulayın.
DİKKAT: Güç kaynağının güç düğmesi On (Açık) (I) konumundayken veya güç kablosu fişi güç kaynağı modülüne takılıyken asla güç kaynağını takmayın veya çıkarmayın. Öncelikle güç düğmesinin Off (Kapalı) (O) konumunda olduğunu ve güç kablosu fişinin W-6000 PSU modülüne takılı olmadığını doğrulayın.
- Güç kaynağımı kasanın içine yerleştirin.
Güç kaynağınlı alt kenarına takılı olan tutamaştan kavrayın. LED'ler sola, güç düğmesi sağa gelmelidir. Güç kaynağınlı takmak veya çıkarmak için güç kablosu tutma klipsini kullanmayın. Modülün arkasını kasa güç kaynağı slotunun kılavuz kızaklarıyla hizalayın ve modülü nazikçe arka panoya doğru kaydırın. Modülü zorlamayın, kızagın büyük bölümü boyunca rahatlıkla kayması gerekir. Güç kaynağı kasanın arka tarafından konektörlere değişinde orta seviyeli bir direnç oluşabilir. Konektörlerin geçmesi için sıkıca bastırın, ancak aşırı kuvvet uygulamayın.
- Güç kaynağıns sabitleyin.
Modülün sabit tutturma vidalarını içeri itmek için tornavidayı kullanım ve orta seviyede direnç hissedilene kadar vidaları saat yönünde çevirin. Aşırı sıkmayın.
- Güç kablosunu güç kaynağına bağlayın.
NOT: Güç kablosunu bağlamadan önce kablo tutma klipsini sola döndürün.
Güç giriş prizinc uygun bir güç kablosu takım. Prize uygun olan güç kablosu standart bir IEC320 fişe sahiptir.
DİKKAT: Uygun güvenlik ve performans için, güç kablosu 10 A değerde ve ürünün çalıştırıldığı ülkedeki topraklı elektriksel standartlara uygun olmalıdır.
- Güç kablosunu sabitleyin.
Güç kablosu bağlandığında, kablo tutma klipsini sayfa 26, Şekil 8'te gösterildiği gibi sağa döndürün. Bu, fişi yerinde tutacak ve kazayla çıkarılmasını önlemeye yardımcı olacaktır.
Şekil 8 Güç Kablosu Tutma Klipsinin Kullanımı
Doğru: Kabloyu Tutuyor Yanlış: Fış Tabanının Çevresinde
- Güç kablosunu uygun bir elektrik prizine takın.
Sahanızın clektrik sistemlerinin W-6000'in güç yükünü kaldırabileceğini doğrulayın.
Her güç kaynağı (HW-PSU-400) toplam 400 W değerdedir ve 50 ila 60 Hz'de 85 ila 264 VAC'yi kabul cdebilmck için otomatik aralık ölçümü yapabilmektedir.
W-6000'in toplam güç yüküne bağlı olarak, sahanızın elektrik sistemlerinin kapasitesini artırmanız gerekebilir. Ayrıntılar için bkz. "Güç Yönetimi", sayfa 25.
DİKKAT: Güvenlik açısından, güç priz ve fişlerinin operatörün kolayca erişebileceği bir yerde olduğunu ve gerektiğinde hemen çıkarılabileceğini doğrulayın.
NOT: Bir güç hattı koşullayıcısı veya Kesintisiz Güç Kaynağının (UPS) kullanılması, elektrik hizmetindeki dalgalanmaların neden olduğu sorunları azaltabilir veya hafifletebilir. Herhangi bir güç şekillendirme cihazının çıkışının W-6000 denetleyici güç kaynaklarıyla uyumlu olduğunu doğrulayın.
Güç Kaynağının Çıkarılması
DİKKAT: Birçok tamir işlemi yalnızca sertifikalı servis teknisyenleri tarafından yapılabilir. Yalnızca ürün dokümanlarında izin verilen veya İnternet ya da telefon servisi ve destek ekibinin yol gösterdiği sorun giderme ve basit tamir işlemlerini kendiniz yapmalısınız. Dell tarafından izin verilmemiş servis işlemleri nedeniyle gerçekleşen hasarlar garantinizin kapsamı dışındadır. Ürünle gelen güvenlik talimatlarını okuyun ve bunlara uyun.
- Prosedürü ve tüm önlemleri anladığınızı doğrulayım.
Başlamadan önce bütün prosedürü okuyun. Bu adımlardaki ve aynı zamanda sayfa 10'deki tüm önlemleri anladığınızı doğrulayın. - Çıkarılacak güç kaynağı üzerindeki güç düğmesinin Off (Kapalı) (●) konumunda olduğunu doğrulayın.
DİKKAT: Güç kaynağının güç düğmesi On (Açık) (I) konumundayken asla güç kaynağını takmayın veya çıkarmayın. Önce güç düğmesinin Kapalı (O) olduğunu doğrulayın.
- Çıkarılacak güç kaynağının fisini çekin.
Güç kablosu tutma klipsini kullanıyorsanız, önce klipsi sola yatırım ve fişten kurtarım. Ardından fişi çekin. - Güç kaynağıncı çıkarın.
Bir #2 Phillips veya yıldız tornavida yardımıyla, güç kaynağının sabit tutturma vidalarını gevşeyenc kadar saat yönünün tersine çevirin (bu vidalar tamamen çıkarılamaz). Güç kaynağının tutamacını sıkıca kavrayın ve modülü dikkatlı bir şekilde kasadan çekip çıkarın. - Boş slotları kapatın.
Güvenlik açısından ve soğutma için uygun hava akışını desteklemek ve kasaya toz girmesini önlemek amacıyla, kullanılmayan slotları boş kapak plakasıyla kapatın.
Fiziksel
Tablo 7 Fiziki Spesifikasyonlar
| Öğe Ölçüm | |
| Boyut Yükseklik 14,9 cm (5,85 inç) | Genişlik 44,2 cm (17,4 inç)Derinlik 31,8 cm (12,5 inç) |
| Ağırlık | 26,5 kg maksimum6,3 kg kasa ve fan tepsisi4,4 kg her bir güç kaynağı |
Çevresel
Tablo 8 Çevresel Spesifikasyonlar
| Öğe Ölçüm | |
| Sıcaklık | Çalışma: 0 ila 40 °CSaklama: 0 ila 50 °CDüşük şiddetli alarm: 40 °CYüksek şiddetli alarm: 50 °CKritik alarm: 60 °C |
| Nem | %5 ila %95 (yoğunlaşmayan) |
| İrtifa 3048 m, maksimum | |
Çalışır durumda
Tablo 9 Çalışmaya İlişkin Spesifikasyonlar
| Öğe Ölçüm | |
| Güç KaynaklanModel HW-PSU-400— | Giriş: 85-264 VAC, 50-60 HzÇıkış: 48 V, 8 A |
| Güç Tüketimi | 460W (güç kaynağı başına), maksimum |
| Ağ Yönetimi | HTML Web tarayıcı arayüzü |
| Standartlar IEEE 802.1x, IEEE 802.3 10BASE-T, IEEE | 802.3u100BASE-TX, IEEE 802.3ab 1000BASE-T,IEEE 802.3z 1000BASE-SX |
Uygunluk
Elektromanyetik Enterferans
Birleşik Devletler
FCC Sinif A
Bu ekipman, FCC Kuralları Bölüm 15 uyarınca test edilmiş ve Sınıf A dijital cihazlara ilişkin sınırlara uygun olduğu saptanmıştır. Söz konusu sınırlar, ekipman ticari bir ortamda çalıştırılırken zararlı enterferansa karşı makul düzeyde koruma sağlamak amacıyla belirlenmiştir. Bu ekipman, radyo frekansı enerjisi üretir, kullanır ve yayabilir ve talimat el kitabına göre kurulmadığı ve kullanılmadığı takdirde, telsiz haberleşme için zararlı enterferansa yol açabilir. Bu ekipmanın bir yerleşim alanında çalıştırılması büyük olasılıkla zararlı enterferansa yol açacaktır. Bu durumda, kullanıcıının enterferansı masrafları kendisine ait olmak üzere düzeltnesi gerekecektir.
Uygunluktan sorumlu tarafça açık olarak onaylanmamış değişiklikler, kullanıcıının bu ekipmanı çalıştırma yetkisini kaybetmesine neden olabilir.
Bu ürün, FCC Kuralları Bölüm 15'e uygundur. Çalıştırma aşağıdaki iki koşula tabidir: (1) bu cihazan zararlı enterferansa yol açmaması ve (2) bu cihazın istenmedik çalışmayla sonuçlanabileceğik enterferans da dahil olmak üzere alınan tüm enterferansları kabul etmesi.
Kanada
Bu dijital aygıt, Haberleşme Bakanlığı'nın enterferansa neden olan ekipmanlarla ilgili "Dijital Aygıtlar" ICES-003 başlıklı standardıyla belirlenen, dijital aygıtların yaydığı radyo gürültü emisyonlarına ilişkin Sınıf A sınırlarının dışına çıkmamaktadır.
UYARI: Bu, A Sınıfı bir üründür. Ev ortamında, bu ürün radyo enterferansın yol açabilir ve bu durumda kullanıcıının yeterli tedbirleri uygulaması gerekebilir.
Bu ürün, EN55022 A Sınıfı ve EN55024 standartlarına uygundur.
Güvenlik
Lityum Pille İlgili Bildirim
Bu ürün, yalnızca eğitimli bir teknisyen tarafından değiştirilebilecek bir lityum pil içermektedir.
DİKKAT: Lityum pil yanlış değiştirildiği takdirde patlayabilir. Eğitimli bir tekniyen, pili aynı veya imalatçının tavsiye ettiği eşdeğer tipte pille değiştirmelidir. Kullanılmış piller imalatçının talimatlarına göre imha edilmelidir.
Lazerle İlgili Bildirim
Bu üründe kullanılan Dell PowerConnect W-6000M3 Denetleyici Modülü, bazı portlarda değiştirilebilir lazer alıcı verici modüllerinden yararlanmaktadır.
DİKKAT: Bu el kitabında belirtilenler dışındaki kontroller veya performans ayarları ya da prosedürlerin kullanılması, tehlikeli düzeyde radyasyona maruz kalınmasıyla sonuçlanabilir.
Bu ürün, 21 CFR Bölüm 1, Alt bölüm J, Kısım 1040.10'a ve IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2: 2000'c uygundur.
Yukarıdaki lazer güvenliği standartlarına devamlı uygunluk için, ürüne yalnızca onaylı satıcılarımızdan alınacak onaylı Sınıf 1 modüller takılmalıdır.
