KULLANIM KILAVUZU PowerConnect 2816 DELL

σόΠεͷىಈΑͼઃఆDell™ PowerConnect™ 28xx Sistemleri Başlangıç KılavuzuNotlar, Bildirimler ve Dikkat Notları NOT: NOT, aygıtı daha iyi kullanmanıza yardımcı olan önemli bilgileri belirtir. BİLDİRİM: BİLDİRİM, donanıma zarar gelme veya veri kaybı tehlikesini belirtir ve sorunun oluşmasını nasıl önleyeceğiniz hakkında bilgi verir. DİKKAT: DİKKAT, mülke zarar gelme, kişisel yaralanma veya ölüm tehlikesini belirtir.

Bu belgedeki bilgiler önceden bildirilmeksizin değiştirilebilir. © 2008 Dell Inc. Tüm hakları saklıdır. Dell Inc. tarafından yazılı izin olmadan herhangi bir şekilde çoğaltılması kesinlikle yasaktır. Bu metinde kullanılan ticari markalar: Dell, Dell OpenManage, DELL logosu, Inspiron, Dell Precision, Dimension, OptiPlex, PowerConnect, PowerApp, PowerVault, Axim, DellNet ve Latitude, Dell Inc. kuruluşunun ticari markalarıdır; Microsoft ve Windows ise Microsoft Corporation kuruluşunun tescilli ticari markalarıdır. Belirli marka ile adların veya ürünlerin sahibi olan tüzel kişiliklere atıfta bulunmak üzere bu belgede başka ticari markalar ve ticari adlar kullanılmış olabilir. Dell Inc. kendisi dışındaki ticari markalar ve ticari adlara ilişkin herhangi bir sahiplik iddiasında bulunmamaktadır. Kasım 2008 Rev. A02İçindekiler

İçindekiler 1 Kurulum Genel Bakış

Montaj Yeri Koşulları

Aygıtı Paketten Çıkarma

2 Aygıtı Monte Etme Genel Bakış

Aygıtın Rafa Kurulumu

Düz Bir Yüzeye Kurma

Aygıtı Güç Kaynağına Bağlama

3 Aygıtı Çalıştırma ve Yapılandırma Yönetim Modları

Aygıtı Başlatma - Yönetilen Modu

Başlangıç Yapılandırması - Yönetilen Modu

Düzenleme Bildirimleri

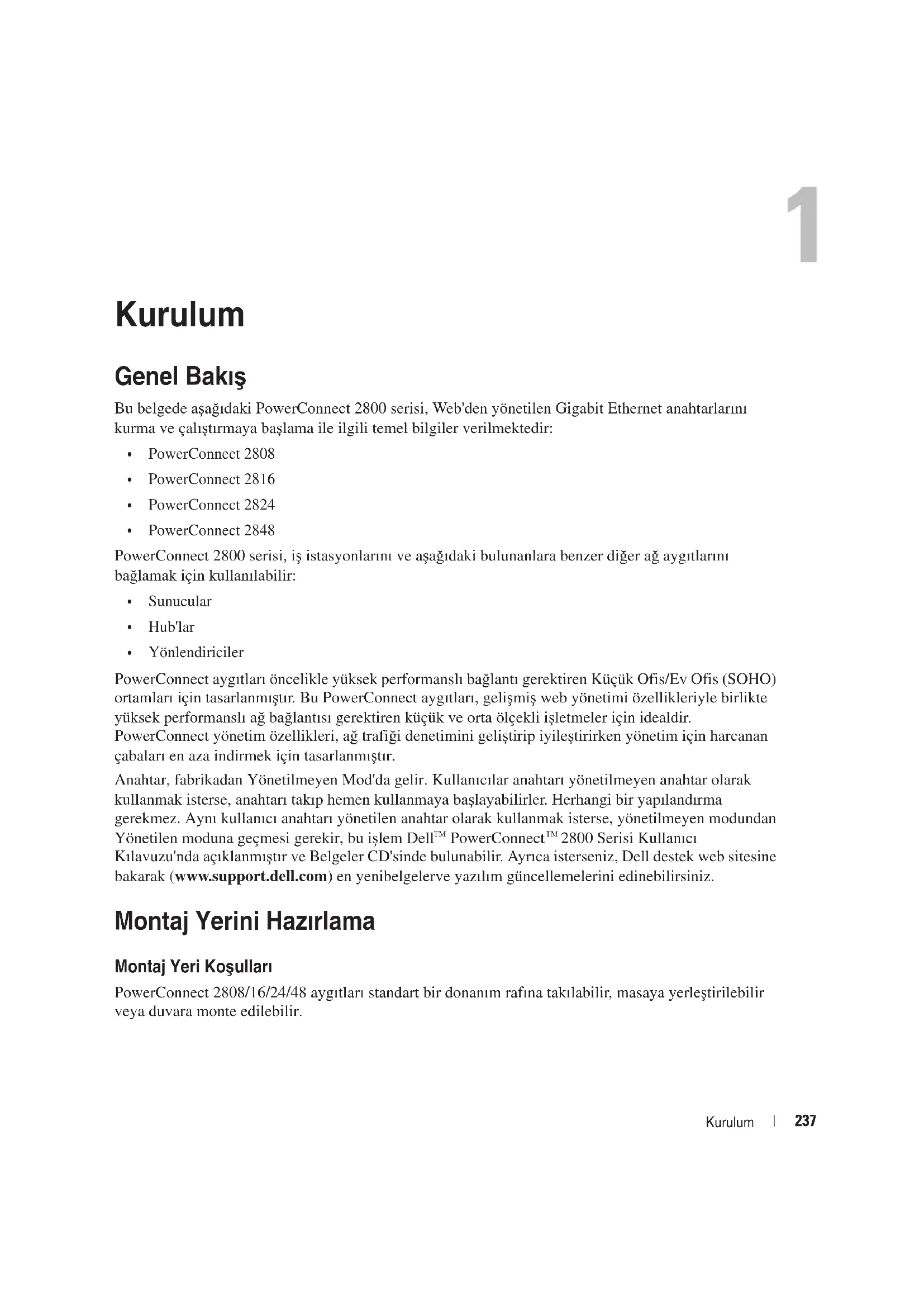

Kurulum Genel Bakış Bu belgede aşağıdaki PowerConnect 2800 serisi, Web'den yönetilen Gigabit Ethernet anahtarlarını kurma ve çalıştırmaya başlama ile ilgili temel bilgiler verilmektedir:

PowerConnect 2848 PowerConnect 2800 serisi, iş istasyonlarını ve aşağıdaki bulunanlara benzer diğer ağ aygıtlarını bağlamak için kullanılabilir:

Yönlendiriciler PowerConnect aygıtları öncelikle yüksek performanslı bağlantı gerektiren Küçük Ofis/Ev Ofis (SOHO) ortamları için tasarlanmıştır. Bu PowerConnect aygıtları, gelişmiş web yönetimi özellikleriyle birlikte yüksek performanslı ağ bağlantısı gerektiren küçük ve orta ölçekli işletmeler için idealdir. PowerConnect yönetim özellikleri, ağ trafiği denetimini geliştirip iyileştirirken yönetim için harcanan çabaları en aza indirmek için tasarlanmıştır. Anahtar, fabrikadan Yönetilmeyen Mod'da gelir. Kullanıcılar anahtarı yönetilmeyen anahtar olarak kullanmak isterse, anahtarı takıp hemen kullanmaya başlayabilirler. Herhangi bir yapılandırma gerekmez. Aynı kullanıcı anahtarı yönetilen anahtar olarak kullanmak isterse, yönetilmeyen modundan Yönetilen moduna geçmesi gerekir, bu işlem Dell

2800 Serisi Kullanıcı Kılavuzu'nda açıklanmıştır ve Belgeler CD'sinde bulunabilir. Ayrıca isterseniz, Dell destek web sitesine bakarak (www.support.dell.com) en yenibelgelerve yazılım güncellemelerini edinebilirsiniz. Montaj Yerini Hazırlama Montaj Yeri Koşulları PowerConnect 2808/16/24/48 aygıtları standart bir donanım rafına takılabilir, masaya yerleştirilebilir veya duvara monte edilebilir.238 Kurulum Aygıtı yüklemeden önce, aygıt için seçilen yerin aşağıdaki koşullara uyduğundan emin olun:

Güç — Aygıt topraklanmış, kolayca erişilebilen bir 220/110 VAC, 50/60 Hz prizin 1,5 m (5 fit) yakınında kurulmalıdır. Aygıtta iki güç kaynağı varsa, kurulduğu yerde de farklı elektrik besleyicisine sahip iki priz olmalıdır.

Genel — Güç kaynağının doğru şekilde takıldığından emin olun.

Boşluk — Operatörün çalışabilmesi için ön tarafta yeterli boşluk olmalıdır. Kablo sistemi, güç bağlantıları ve havalandırma için yeterli boşluk olmalıdır.

Kablo sistemi — Kablo sistemi, elektrik paraziti yapan kaynaklardan (örneğin, radyo vericileri, yayın amfileri, elektrik hatları ve fluoresan aydınlatma sistemleri) uzakta olacak şekilde döşenmelidir.

Çevre Koşulları — Birimin çalıştırılacağıortam ısısı 0 - 45°C (32-113°F) arasında olmalıdır (%10-90, yoğunlaşmayan bağıl nem). Su veya nemin aygıtı kasasına girmeyeceğinden emin olun. Paketi Açma Paketin İçindekiler Aygıtı paketinden çıkarırken, aşağıdaki öğelerin bulunduğundan emin olun:

Kendinden yapışkanlı kauçuk yastıklar (raf kurulumu için)

Raf kurulumu için raf montaj seti

Ürün Bilgileri Kılavuzu Aygıtı Paketten Çıkarma PowerConnect aygıtını paketten çıkarmak için: NOT: Aygıtı paketten çıkarmadan önce paketi inceleyin ve hasar varsa hemen bildirin.

Kutuyu temiz, düz bir yere koyun.

Kutuyu açın veya kutu kapağını çıkarın.

Aygıtı kutudan dikkatli bir şekilde çıkarın ve güvenli, temiz bir yüzeye koyun.

Tüm ambalaj malzemesini çıkarın.

Üründe hasar olup olmadığını kontrol edin. Hasar varsa hemen bildirin.Aygıtı Monte Etme

Aygıtı Monte Etme Genel Bakış Aşağıdaki montaj yönergeleri PowerConnect 2808/16/24/48 aygıtları içindir. Üç aygıt montaj seçeneği vardır:

Duvara Montaj Kurulum Uyarıları DİKKAT: Aşağıdaki yordamları uygulamadan önce Ürün Bilgileri Kılavuzu 'nda bulunan güvenlik yönergelerini okuyun ve uygulayın. DİKKAT: Bu bölümdeki yordamları uygulamadan önce aşağıdaki noktalara dikkat edin:

Aygıtın sallanıp düşmemesi için konacağı rafın veya kabinin yeterince güvenli olduğundan emin olun.

Güç kaynağı devrelerinin gerektiği gibi topraklandığından emin olun.

Servis uyarılarına uyun. Sistem belgelerinde belirtilenlerden başka bir biçimde bir aygıta servis yaptırmayın. İçinde şimşek bulunan üçgen işaretli kapakları açmak veya çıkarmak elektrik çarpmasına neden olabilir. Bu bileşenlerin servisi yalnızca eğitimli servis teknisyenleri tarafından yapılır.

Güç kablosunun, uzatma kablosunun ve/veya fişin sağlam olduğundan emin olun.

Aygıtı suya maruz bırakmayın.

Aygıtı radyatörlerin ve/veya ısı kaynaklarının yanına koymayın.

Soğutma deliklerinin engellenmediğinden emin olun.

Aygıtın içine yabancı cisim sokmayın, yangına veya eklektrik çarpmasına neden olabilir.

Aygıtı yalnızca onaylı donanımlarla kullanın.

Kapakları çıkarmadan veya iç parçalara dokunmadan önce aygıtın soğumasını bekleyin.

Aygıtın güç devrelerini, kablo sistemini ve aşırı akım koruması sağlayan araçları aşırı yüklememesini sağlayın. Güç kaynağı devrelerine aşırı yüklenme olup olmadığını anlamak için aygıtla aynı hatta bağlı tüm aygıtların amper değerlerini toplayın. Ve bu toplamı devrenin sınır değeriyle karşılaştırın.240 Aygıtı Monte Etme

Aygıtı ortam sıcaklığının 40ºC'yi (104ºF) aşabildiği yerlere kurmayın.

Aygıtın ön, yan ve arka tarafında hava akışının engellenmediğinden emin olun. Aygıtın Rafa Kurulumu DİKKAT: Ürün bilgileri KılavuzundakiIgüvenlik bilgilerini ve aygıta bağlanan veya onu destekleyen diğer aygıtların güvenlik bilgilerini okuyun. DİKKAT: Aygıtı bir rafa veya kabinemonte etmeden önce tüm kabloları çıkarın

DİKKAT: bir rafa birden fazla aygıt monte edileceği zaman, aygıtları aşağıdan yukarı doğru monte edin. Aygıtı rafa aşağıdaki gibi kurun:

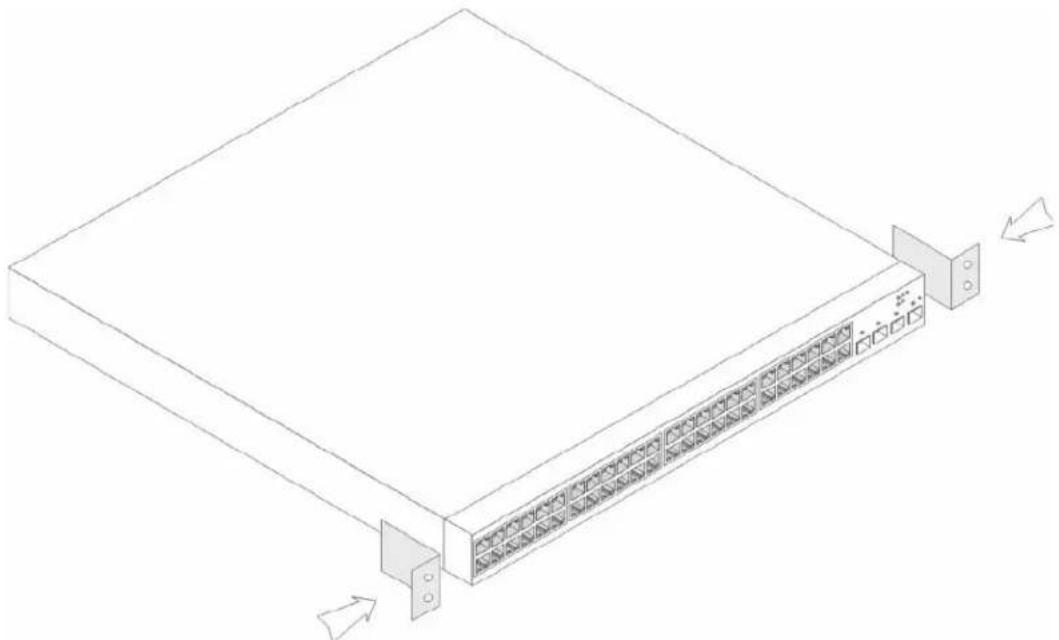

Aygıttaki montaj deliklerini raf montaj köşebendinde bulunan deliklerle aynı hizaya getirerek, verilen raf montaj köşebendini aygıtın bir tarafına yerleştirin. Aşağıdaki resimde köşebentlerin nereye yerleştirileceği gösterilmektedir. ekil 2-1. Raf Montajı için Köşebendin Takılması

Verilen vidaları raf montaj deliklerine takıp bir tornavidayla sıkın.

Aygıtın diğer tarafında raf montaj köşebendi için bu işlemi tekrarlayın.

Aygıtırafa yerleştirmek üzere aygıttaki raf montaj deliklerini raftaki montaj deliği ile aynı hizaya getirerek.

Raf vidalarını (ürünle verilmemiştir) kullanarak birimi rafa sabitleyin. Üstteki vidalardan önce alttakileri sıkın. Havalandırma deliklerinin engellenmediğinden emin olun.Aygıtı Monte Etme

Düz Bir Yüzeye Kurma Aygıt rafa takılmayacaksa düz bir yüzeye kurulmalıdır. Yüzey aygıtın ve aygıt kablolarının ağırlığını taşıyabilmelidir.

Yapışkanlı kauçuk ayakları (aygıtla birlikte verilmiştir) aygıt kasasının altındaki işaretli yerlere takın.

Aygıtı sabit bir yüzeye yerleştirin, yanlardan 5,08cm (2 inç), arka taraftan ise 12,7cm (5 inç) boşluk bırakın.

Aygıtın gerektiği gibi hava aldığından emin olun. Duvara takma Aygıtı bir duvara takmak için:

Montaj yerinin aşağıdaki koşullara uygun olduğundan emin olun:

Duvarın yüzeyi aygıtı taşıyabilmelidir.

Gerektiği gibi birhavalandırma olmasını sağlamak üzere yanlardan en az 5,1 cm (2 inç), arka taraftan ise güç kablosu için 12,7 cm (5 inç) bırakın.

Yer, doğrudan güneş ışığı almamalıdır.

Yer, herhangi bir ısı kaynağından en az 61 cm (2 fit) uzakta olmalı, oda ısıtma cihazları doğrudan birime bakıyor olmamalıdır.

Yer, ısınmaması için gerektiği gibi hava almalıdır.

Aygıtı veri veya elektrik kablolarının yakınlarına yerleştirmeyin.

Güç kablosu bir prize takılabilmelidir.

Verilen duvar montajı köşebendini aygıtın her iki tarafına takmak üzere, aygıttaki montaj deliklerini raf montaj delikleriyle hizalayın. Aşağıdaki resimde köşebentlerin nereye takılacağı gösterilmektedir.242 Aygıtı Monte Etme ekil 2-2. Duvara Montaj için Köşebent Takma

Verilen vidaları raf montaj deliklerine takın ve bir tornavidayla sıkın.

Duvara montaj köşebentleri için de aygıtın her iki tarafında bu işlemi tekrarlayın.

Aygıtı duvarda monte edileceği yere getirin.

Duvarda, aygıtı tutacak olan vidaların yerlerini işaretleyin.

İşaretli yerlerde delik açın ve tüm dübelleri (ürünle birlikte verilmemiştir) deliklere takın.

Aygıtı duvara vidalarla (ürünle birlikte verilmemiştir) sabitleyin. Havalandırma deliklerinin kapanmamasına dikkat edin.Aygıtı Monte Etme

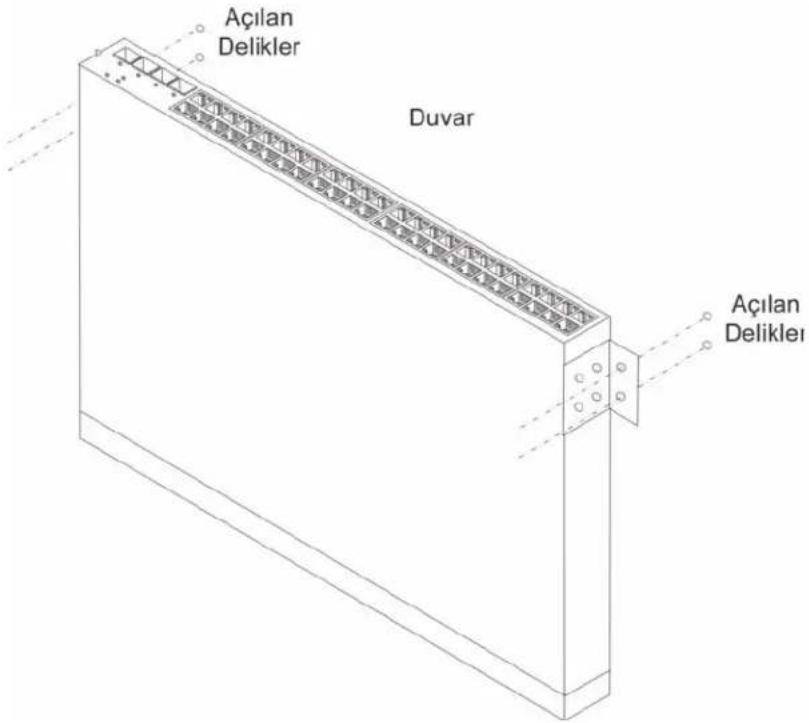

ekil 2-3. Aygıtı Duvara Monte Etme Aygıtı Güç Kaynağına Bağlama

Verilen standart AC güç kablosunu arka paneldeki AC konektörüne takın.

Bu noktada güç kablosunu topraklı bir AC prize takmayın. Aygıtı, Aygıtı Başlatma ve Yapılandırma bölümünde anlatılan adımları kullanarak bir güç kaynağına bağlayın.244 Aygıtı Monte Etme ekil 2-4. Güç Kaynağına Bağlama

Aygıtı bir güç kaynağına bağladıktan sonra, ön paneldeki LED'lere bakarak aygıtın bağlı olduğundan ve düzgün şekilde çalıştığından emin olun.Aygıtı Çalıştırma ve Yapılandırma

Aygıtı Çalıştırma ve Yapılandırma Tüm harici bağlantıları yaptıktan sonra, aşağıdaki gibi devam edin:

Aygıt yönetilmeyen anahtar olarak kullanılacaksa, terminal bağlantısına gerek yoktur.

Terminal bağlantısı, aygıt yönetilen modda kullanılacaksa gereklidir. NOT: PowerConnect 2808'de dahili bir seri bağlantı noktası vardır. Gelişmiş özellikler belgeler CD'sindeki Dell™ PowerConnect™ 2800 Kullanıcı Kılavuzu'nda açıklanmıştır. NOT: Devam etmeden önce, bu ürünün sürüm notlarını okuyun. Sürüm notları http://support.dell.com adresinden indirilebilir. NOT: http://support.dell.com adresindeki Dell destek web sitesinden kullanıcı belgelerinin en yeni sürümünü edinmeniz önerilir. Yönetim Modları PowerConnect 2808/16/24/48'in ön panelinde basılabilecek bir Mod düğmesi vardır. Mod düğmesi, Yönetilen ve Yönetilmeyen Mod arasında veya Güvenli moddan Yönetilen modlara geçiş sağlar. Yönetim Modlarının tam açıklaması için belgeler CD'sindeki Dell

2800 Kullanıcı Kılavuzu'na bakın. Aygıtı Ağa Bağlama Bir bağlantı noktasına bağlamak için her iki uçta RJ-45 konektörleriyle Kategori 5 Blendajsız Bükülü Çift (UTP) kablo kullanın. Ethernet aygıtındaki RJ-45 bağlantınoktaları otomatik Ortama Bağlı Arayüz/Otomatik İletişim modunda dahili aktarma kablo sistemiyle Ortama Bağlı Arayüz (MDI/MDIX) ile çalışmayı destekler. Otomatik iletişimi destekleyen diğer Ethernet ağlarına (sistemler, sunucular, anahtarlar veya yönlendiriciler) bağlantı için standart, doğrudan bağlantı sağlayan, bükülü çift kablolar kullanılabilir. NOT: Bir RJ-45 bağlantı noktasına telefon fişi takmayın. Aksi takdirde Ethernet aygıtı zarar görür. RJ-45 konektörleriyle, yalnızca FCC standartlarına uygun bükülü çift kablolar kullanın. NOT: Bağlantı noktalarında otomatik iletişim kapalıysa, doğrudan bağlantı kabloları kullanılmalıdır. Aygıtı ağa bağlamak için:

Bükülü Çift kablonun bir ucunu aygıtın RJ-45 konektörüne, diğer ucunu bir anahtara veya sunucuya bağlayın.

Her bükülü kablo çiftinin 100 metreden (328 fit) fazla olmamasına dikkat edin.246 Aygıtı Çalıştırma ve Yapılandırma Her bağlantı yapıldıkça, aygıttaki her bağlantı noktasına karşılık gelen mürekkep LED'i yanarak (yeşil veya sarı) bağlantının geçerli olduğunu belirtir. Terminali Aygıta Bağlama Aygıt 28016/24/48 modellerde harici bir konsol bağlantı noktası sağlar. Konsol bağlantı noktası, aygıtı izlemek ve yapılandırmak için kullanılan terminal öykünme yazılımı çalıştıran bir terminal masaüstü sistemine bağlantı sağlar. Konsol bağlantı noktası konektörü, veri terminali donanımı (DTE) konektörü olarak kullanılan bir DB-9 erkek konektördür. Konsol bağlantı noktasını kullanmak için aşağıdakiler gerekir:

Seri bağlantı noktalı ve VT100 terminal öykünme yazılımı çalıştıran, VT100 uyumlu terminal veya masaüstü ya da taşınabilir sistem.

Konsol bağlantı noktası için DB-9 dişi konektör bulunan bir RS-232 aktarma kablosu ve terminal için uygun konektör. Aygıtın Konsol bağlantı noktasına bir terminal bağlamak için aşağıdakileri yapın:

Verilen RS-232 aktarma kablosunu, VT100 terminal öykünme yazılımını çalıştıran terminale takın.

Terminal öykünme yazılımının aşağıdaki gibi ayarlandığından emin olun:

Konsola bağlanmak için uygun seri bağlantı noktasını (seri bağlantı noktası 1 veya seri bağlantı noktası 2) seçin.

Veri hızını 9600 baud olarak ayarlayın.

Veri formatını 8 veri bit, 1 durak biti ve eşleme yok seçeneğine ayarlayın.

Akış denetimini yok seçeneğine ayarlayın.

Özellikler altında, Öykünme modu için VT100'ü seçin.

İşlev, Ok ve Ctrl tuşları için Terminal tuşlarını seçin. Ayarın Windows tuşları için değil, Terminal tuşları için olduğundan emin olun. BİLDİRİM: Microsoft® Windows 2000, Windows XP veya Windows Vista ile HyperTerminal'i kullanırken, en yeni hizmet paketlerini yüklediğinizden emin olun. Windows 2000 Service Pack 2 ile, ok tuşları HyperTerminal’in VT100 öykünmesinde düzgün şekilde çalışır. Windows 2000, Windows XP ve Windows Vista hizmet paketleriyle ilgili daha fazla bilgi için www.microsoft.com adresine gidin.

RS-232 aktarma kablosunun dişi konektörünü doğrudan aygıttaki Konsol bağlantı noktasına takın ve sabitleme vidalarını sıkın. PowerConnect 2800 serisi Konsol bağlantı noktası arka paneldedir.Aygıtı Çalıştırma ve Yapılandırma

ekil 3-1. PowerConnect 2800 Serisi Konsol Bağlantı Noktasına Bağlama Aygıtı Başlatma - Yönetilen Modu Bu bölümde anlatılan yordamlar, aygıt yönetilen anahtar olarak çalıştırılmak üzere ayarlanacağı zaman geçerlidir. PowerConnect 2808/16/24/48 modellerinde, çift işlevli, yerleşik bir Mod Düğmesi vardır. Yönetilen ve yönetilmeyen modları arasında geçiş yapmak için yedi saniyeden az bir süre Mod Düğmesine basın. Aygıt yönetilen anahtar olarak çalışacak şekilde ayarlandığında, başlatma yordamı bağlı terminalde aşağıdaki gibi izlenebilir:

Aygıtın konsol bağlantı noktasının bir VT100 terminal aygıtına veya RS-232 aktarma kablosu ile VT100 terminal öykünmesine bağlı olduğundan emin olun.

Bir AC elektrik prizi bulun.

AC elektrik prizini devre dışı bırakın.

Aygıtı AC elektrik prizine bağlayın.

AC güç prizini etkinleştirin. Yerel terminal bağlı iken güç açılırsa, aygıt Power On Self Test (Açılış Sırasında Kendi Kendini Sınama) (POST) moduna geçer. POST, aygıt her çalıştırıldığında çalışır ve aygıtı tam olarak başlatmadan önce tam anlamıyla işleyip işlemediğini belirlemek için donanım bileşenlerini kontrol eder. Önemli bir sorun algılanırsa, program akışı durur. POST işlemi başarılı olursa, RAM'e geçerli bir yürütülebilir görüntü yüklenir. Terminalde POST iletileri görüntülenir ve testin başarılı veya başarısız olduğunu belirtir. Başlatma işlemi, yönetilmeyen modunda yaklaşık 45 saniye, diğer modlarda 90 saniye çalışır. Başlangıç Yapılandırması - Yönetilen Modu Bu bölümde anlatılan bilgiler ve yordamlar, Yönetilen Mod anahtarı olarak çalıştırılmak üzere ayarlanacağı zaman geçerlidir. BİLDİRİM: Anahtarın fabrikadan çıkış ayarı Yönetilmeyen Modur. Aygıt yapılandırmasının tam açıklaması için Dell™ PowerConnect™ 28xx Sistemleri Kullanıcı Kılavuzu, Bölüm 4, Aygıtı Başlatma ve Yapılandırma kısmına bakın.248 Aygıtı Çalıştırma ve Yapılandırma NOT: Temel başlangıç yapılandırması aşağıdaki varsayımlara göre yapılır:

PowerConnect aygıtı daha önce hiç yapılandırılmamıştır ve aldığınız durumdadır.

PowerConnect aygıtı başarıyla başlatılmıştır.

Konsol bağlantısı yapılmıştır ve bir VT100 terminal aygıtının ekranında konsol komut istemi görüntülenmiştir. (Komut isteminin düzgün şekilde görüntülendiğini doğrulamak için <Enter> tuşuna birkaç defa basın.) Başlangıç yapılandırması Seri bağlantı noktası kullanılarak yapılır. Başlangıç yapılandırmasından sonra, aygıt bağlı olan Seri bağlantı noktasından veya başlangıç yapılandırması sırasında tanımlanmış bir arayüz kullanılarak uzaktan yönetilebilir. Aygıt ilk defa başlatılırken veya aygıt yapılandırılmadığı için yapılandırma dosyası boş olduğunda sistem, Kurulum sihirbazını kullanmanızı önerir. Kurulum Sihirbazı başlangıç yapılandırmasında yol gösterir ve aygıtı olabildiğince hızlı şekilde başlatıp çalıştırır. NOT: Aygıtı yapılandırmadan önce ağ yöneticinizden aşağıdaki bilgileri edinin:

SNMP Topluluğu Dizesi ve SNMP Yönetim Sistemi IP adresi (isteğe bağlı).

Kullanıcı Adı ve Parola.

VLAN 1 arayüzüne atanacak ve aygıtın yönetilmesi için kullanılacak olan IP adresi (varsayılan olarak, her harici ve dahili bağlantı noktası VLAN 1'in üyesidir)

Ağın IP alt ağ maskesi

Varsayılan rotayı yapılandırmak için varsayılan ağ geçidi (bir sonraki atlama yönlendiricisi) IP adresi. Kurulum Sihirbazı anahtar başlangıç yapılandırmasında size yol gösterir ve sistemi olabildiğince hızlı şekilde başlatıp çalıştırır. Kurulum sihirbazını kullanmayı atlayıp, aygıtın CLI modunu kullanarak aygıtı elle yapılandırabilirsiniz. CLI kullanarak aygıtı yapılandırma konusunda yardım için PowerConnect 2800 Serisi Kullanıcı Kılavuzu 'na bakın. Kurulum Sihirbazı aşağıdaki alanları yapılandırır.

SNMP Topluluğu Dizesi ve SNMP Yönetim Sistemi IP adresi (isteğe bağlı)

Kullanıcı Adı ve Parola

Varsayılan Ağ Geçidi IP adresiAygıtı Çalıştırma ve Yapılandırma

Kurulum Sihirbazı aşağıdaki bilgileri görüntüler: Welcome to Dell Easy Setup Wizard. The Setup Wizard guides you through the initial switch configuration, and gets you up and running as quickly as possible. You can skip the setup wizard, and enter CLI mode to manually configure the switch. The system will prompt you with a default answer; by pressing enter, you accept the default. You must respond to the next question to run the setup wizard within 60 seconds, otherwise the system will continue with normal operation using the default system configuration. Would you like to enter the setup wizard (you must answer this question within 60 seconds)? (Y/N)[Y] Y (Dell Kolay Kurulum Sihirbazına Hoş Geldiniz. Kurulum Sihirbazı, başlangıç yapılandırmasında size yol gösterir, kolay ve hızlı şekilde çalışmaya başlamanızı sağlar. İsterseniz, kurulum sihirbazını atlayıp CLI moduna girerek anahtarı elle yapılandırabilirsiniz. Sistem size varsayılan bir yanıt verir; Enter tuşuna basarak, varsayılan değeri kabul edersiniz. Kurulum sihirbazının çalışması için bir sonraki soruya 60 saniye içinde yanıt vermelisiniz, aksi takdirde sistem varsayılan sistem yapılandırmasını kullanarak normal şekilde çalışmaya geçer. Kurulum sihirbazına girmek istiyor musunuz? (Bu soruyu 60 saniye içinde yanıtlamalısınız) (E/H)[E] E) NOT: Kurulum sihirbazını kullanmamayı seçerseniz, varsayılan IP adresini/maskesini (192.168.2.1/255.255.255.0) kullanarak Web arayüzüne erişebilirsiniz. NOT: İstediğiniz zaman [CNTRL+Z] girerek Kurulum Sihirbazından çıkabilirsiniz. Sihirbaz Adımı 1 Aşağıdaki bilgiler görüntülenir: The system is not setup for SNMP management by default. To manage the switch using SNMP (required for Dell Network Manager) you can: *Setup the initial SNMP Version 2 account now *Return later and setup additional SNMP v1/v2 accounts For more information on setting up SNMP accounts, please see the user documentation. Would you like to setup the SNMP management interface now? (Y/N)[Y] Y250 Aygıtı Çalıştırma ve Yapılandırma (Varsayılan olarak, sistem SNMP yönetimi için ayarlanmamıştır. SNMP (Dell Ağ Yöneticisi için gerekir) kullanarak anahtarı yönetmek için şunları yapabilirsiniz: *Başlangıç SNMP sürümü 2 hesabını şimdi ayarlama. *Daha sonra tekrar dönerek SNMP v1/v2 hesaplarını ayarlama SNMP hesaplarını ayarlama ile ilgili daha fazla bilgi için lütfen kullanıcı belgelerine bakın. SNMP yönetim arayüzünü şimdi ayarlamak istiyor musunuz? (E/H)[E] H)

2. Adıma geçmek için [H] girin.

Kurulum sihirbazına devam etmek için [E] girin. Aşağıdaki bilgiler görüntülenir: To setup the SNMP management account you must specify the management system IP address and the "community string" or password that the particular management system uses to access the switch. The wizard automatically assigns the highest access level [Privilege Level 15] to this account. You can use Dell Network Manager or CLI to change this setting, and to add additional management systems. For more information on adding management systems, see the user documentation. To add a management station: Please enter the SNMP community string to be used: [Dell_Network_Manager] (SNMP yönetim hesabını ayarlamak için yönetim sistemi IP adresini ve ilgili yönetim sisteminin anahtara erişmek için kullandığı "topluluk dizesi" veya parolasını belirtmelisiniz. Sihirbaz otomatik olarak bu hesaba en yüksek erişim düzeyini [Ayrıcalık Düzeyi 15] atar. Bu ayarı değiştirmek ve yeni yönetim sistemleri eklemek için Dell Ağ Yöneticisini veya CLI'yı kullanabilirsiniz. Yönetim sistemleri ekleme konusunda daha fazla bilgi için kullanıcı belgelerine bakın. Yönetim istasyonu eklemek için: Lütfen kullanılacak SNMP topluluğu dizesini girin: [Dell_Network_Manager]) Bir Yönetim İstasyonundan yönetmek için lütfen Yönetim Sisteminin IP adresini (A.B.C.D) veya joker karakter (0.0.0.0) girin:[0.0.0.0]Aygıtı Çalıştırma ve Yapılandırma

Sihirbaz Adımı 2 Aşağıdaki bilgiler görüntülenir: Now we need to setup your initial privilege (Level 15) user account. This account is used to login to the CLI, Telnet and Web interface. You may setup other accounts and change privilege levels later. For more information on setting up user accounts and changing privilege levels,see the user documentation. To setup a user account: Enter the user name<1-20>:[admin] Please enter the user password:***** Please reenter the user password:***** (Şimdi başlangıç ayrıcalığı (Düzey 15) kullanıcı hesabınızı ayarlamamız gerekiyor. Bu hesap CLI'da, Telnet'te ve Web arayüzünde oturum açmak için kullanılır. Daha sonra başka hesaplar da oluşturabilir ve ayrıcalık düzeylerini değiştirebilirsiniz. Kullanıcı hesapları oluşturma ve ayrıcalık düzeylerini değiştirme ile ilgili daha fazla bilgi için kullanıcı belgelerine bakın. Bir kullanıcı hesabı oluşturmak için: Kullanıcı adını girin<1-20>:[admin] Lütfen kullanıcı parolasını girin:***** Lütfen kullanıcı parolasını tekrar girin:*****) Sihirbaz Adımı 3 Aşağıdaki bilgiler görüntülenir: Next, an IP address is setup. The IP address is defined on the default VLAN,(VLAN #2). This is the IP address you use to access the Telnet, Web interface, or SNMP interface for the switch. To setup an IP address: Please enter the IP address of the device (A.B.C.D):10.6.22.100 Please enter the IP subnet mask (A.B.C.D or nn):[255.255.255.224]252 Aygıtı Çalıştırma ve Yapılandırma (Sonra, bir IP adresi oluşturulur. IP adresi varsayılan VLAN'da (VLAN 2) tanımlanır. Bu, anahtar için Telnet, Web arayüzü veya SNMP arayüzüne erişmek üzere kullandığınız IP adresidir. IP adresi oluşturmak için: Lütfen aygıtın IP adresini girin (A.B.C.D):10.6.22.100 Lütfen aygıtın IP alt ağ maskesini girin (A.B.C.D veya nn):[255.255.255.224]) Sihirbaz Adımı 4 Aşağıdaki bilgiler görüntülenir: Finally, setup the default gateway. Please enter the IP address of the gateway from which this network is reachable(e.g. 192.168.1.1).Default gateway (A.B.C.D):[10.6.22.97] (Son olarak, varsayılan ağ geçidini ayarlayın. Lütfen bu ağın erişildiği ağ geçidinin IP adresini girin (örneğin, 192.168.1.1). Varsayılan ağ geçidi (A.B.C.D):[10.6.22.97]) Varsayılan ağ geçidini girin. Enter tuşuna basın. Aşağıdakiler görüntülenir (açıklanan örnek parametrelere göre): This is the configuration information that has been collected: ============================================================== SNMP Interface = Dell_Network_Manager@0.0.0.0 User Account setup = admin Password = ********** Management IP address = 10.6.22.100 255.255.255.224 Default Gateway is 10.6.22.97 ============================================================== (Bu, toplanan yapılandırma bilgileridir: ============================================================== SNMP Arayüzü = Dell_Network_Manager@0.0.0.0 Kullanıcı Hesabı kurulumu = admin Parola = ********** Yönetim IP adresi = 10.6.22.100 255.255.255.224 Varsayılan Ağ Geçidi 10.6.22.97'dir ==============================================================)Aygıtı Çalıştırma ve Yapılandırma

Sihirbaz Adımı 5 Aşağıdaki bilgiler görüntülenir: If the information is correct, please select (Y) to save the configuration, and copy to the start-up configuration file. If the information is incorrect,select (N) to discard configuration and restart the wizard: (Y/N)[Y] Y Configuring SNMP management interface. Configuring user account....... Configuring IP and subnet...... Thank you for using Dell Easy Setup Wizard. (Bilgiler doğruysa, lütfen yapılandırmayı kaydetmek ve başlangıç yapılandırma dosyasını kopyalamak için (E) harfini seçin. Bilgiler yanlışsa, yapılandırmayı yoksaymak ve sihirbazı yeniden başlatmak için (H) harfini seçin: (E/H)[E] E SNMP yönetim arayüzü yapılandırılıyor. Kullanıcı hesabı yapılandırılıyor....... IP ve alt ağ yapılandırılıyor...... Dell Kolay Kurulum Sihirbazını kullandığınız için teşekkür ederiz.)254 Aygıtı Çalıştırma ve Yapılandırma Web Yapılandırması

Web kullanıcı arayüzünde Sistem IP Adresi penceresini açın. ekil 3-2. Web Yapılandırması Kullanıcı Arayüzü

Değişiklikleri Uygula 'yı tıklatın. Aygıt yapılandırılmıştır. Yeni Çıkan Çevre Dostu Özellik: Yeşil Ethernet Yeşil Ethernet özelliği ağ enerji tüketimini iyileştirir. Yeşil Ethernet güç tasarrufu teknolojisi bir Bozuk Bağlantı ve/veya Kısa Devre algıladığında güç tüketimini otomatik olarak azaltır, ağ bütünlüğünü bozmadan ağların her bağlantı noktası için daha az enerji harcamasını sağlar ve daha ileri düzeyde çevre dostudur. Enerji Algılama ve Kısa Devre modları varsayılan olarak etkindir.Aygıtı Çalıştırma ve Yapılandırma

Çin'de basılmıştır Printed on Recycled Paper
