Ürün türü	Yönetilen PoE ağ anahtarı
Marka	Dell
Model	PowerConnect 3524P
Güç kaynağı	100-240 V AC, 50-60 Hz
Port sayısı	24 adet 10/100/1000 PoE Ethernet portu + 4 adet Gigabit combo port (G1-G4)
Konsol portu	RS-232 DB-9 dişi
PoE (Ethernet Üzerinden Güç)	Evet, 24 portta
Yığınlama	G3 ve G4 portları üzerinden 8 üniteye kadar (Cat5 kablosu)
Montaj	19 inç raf, düz yüzey, duvar
Çalışma sıcaklığı	0 - 45 °C
Çalışma nemi	%10 - %90 yoğuşmasız
Kutu içeriği	Cihaz, güç kablosu, RS-232 kablosu, lastik ayaklar, montaj kiti, dokümantasyon CD'si, ürün kılavuzu
Yönetim işlevleri	CLI, yapılandırma sihirbazı, SNMP, VLAN, güvenlik
Güvenlik	Montaj öncesi tüm kabloları çıkarın; bilgi kılavuzundaki talimatlara uyun
Bakım	Kuru bir bezle temizleyin; nemden kaçının
Onarılabilirlik	Kullanıcı tarafından onarılabilir parça yoktur; Dell desteğine başvurun

Sık sorulan sorular - PowerConnect 3524P DELL

Dell PowerConnect 3524P anahtarı nasıl kurulur?

Anahtar, standart 19 inç rafa monte edilebilir, düz bir yüzeye yerleştirilebilir veya duvara sabitlenebilir. Kurulumdan önce güvenlik kılavuzunu okuyun. Raf montajı için verilen braketleri takın, üniteyi yerleştirin ve vidalayın. Yeterli havalandırma sağlayın (her iki yandan 5 cm, arkadan 13 cm).

İlk yapılandırma için konsol nasıl bağlanır?

Verilen RS-232 çapraz kablo kullanın. DB-9 dişi konnektörü anahtarın arkasındaki konsol portuna ve diğer ucunu bir VT100 terminaline veya emülatörlü bir PC'ye bağlayın. Emülatörü yapılandırın: 9600 baud, 8 veri biti, 1 durdurma biti, eşlik yok, akış kontrolü yok, VT100 modu.

Anahtarın IP adresi nasıl yapılandırılır?

İlk açılışta bir yapılandırma sihirbazı görünür. IP adresini, alt ağ maskesini ve varsayılan ağ geçidini girin. Sihirbazdan çıktıktan sonra CLI üzerinden de IP adresini yapılandırabilirsiniz. IP adresi varsayılan olarak VLAN 1 arayüzüne atanır.

Birden fazla PowerConnect 3500 anahtarı nasıl yığınlanır?

Gigabit G3 ve G4 portlarını kullanın. Üst ünitenin G3 portunu alt ünitenin G4 portuna bir Cat5 kablosuyla bağlayın. Her ünite için tekrarlayın, ardından son G3 portunu ilk G4 portuna geri döngüleyin. 8 üniteye kadar yığınlanabilir. Ana ünite Master göstergesiyle tanımlanır.

Anahtar başlamazsa ne yapmalı?

Güç bağlantısını kontrol edin (100-240 V AC). Güç kablosunun doğru takıldığından emin olun. Hiçbir gösterge yanmazsa başka bir priz deneyin. Sorun devam ederse Dell desteğine başvurun.

Yönetici şifresi nasıl sıfırlanır?

Kılavuzda donanımsal sıfırlama prosedürü açıklanmamıştır. Prosedür için Dell desteğine başvurmayı deneyebilirsiniz. Varsayılan olarak ilk yapılandırmada şifre tanımlı değildir.

Yığınlama için hangi kablolar kullanılır?

Standart Kategori 5 (Cat5) veya üzeri bir kablo kullanın. G3 ve G4 portları Gigabit Ethernet RJ-45 portlarıdır. Başka bir aksesuar gerekmez.

Anahtarı duvara monte edebilir miyim?

Evet, verilen duvar montaj kitini kullanın. Anahtarın her iki yanındaki tırnakları takın, ardından duvara vidalayın. Her iki yandan en az 5 cm ve arkadan 13 cm havalandırma sağlayın. Doğrudan güneş ışığına ve ısı kaynaklarına maruz bırakmayın.

Anahtarın donanım yazılımı nasıl güncellenir?

Kılavuz güncellemeyi detaylandırmaz. Talimatlar için CD'deki veya support.dell.com sitesindeki Dell PowerConnect 3500 Kullanım Kılavuzu'na bakın. Genellikle donanım yazılımı Web arayüzü veya CLI üzerinden güncellenir.

Ön panel göstergeleri ne anlama geliyor?

Göstergeler şunlardır: PWR (güç), RPS (yedek güç), FAN (fan), TEMP (sıcaklık), DIAG (tanılama), LINK/ACT (bağlantı/etkinlik) ve yığınlama göstergeleri (STACK ID). Sabit yeşil gösterge normal çalışmayı, yanıp sönen gösterge etkinliği belirtir. Daha fazla ayrıntı için kılavuza bakın.

KULLANIM KILAVUZU PowerConnect 3524P DELL

Notlar, Bildirimler ve Dikkat Edilecek Noktalar

NOT: NOT, aygıttan daha iyi yararlanmanıza yardımcı olan önemli bilgileri belirtir.

BİLDİRİM: BİLDİRİM, donanıma zarar gelme veya veri kaybı tehlikesini belirtir ve sorunun oluşmasını nasıl önleyeceğinizi anlatır.

DİKKAT:DİKKAT, mülke zarar gelme, kişisel yaralanma veya ölüm tehlikesini belirtir.

Bu belgedeki bilgiler önceden bildirilmeksizin değiştirilebilir.

© 2007 Dell Inc. Tüm hakları saklıdır.

Dell Inc. tarafından yazılı izin olmadan herhangi bir şekilde çoğaltılması kesinlikle yasaktır.

Bu metinde kullanılan ticari markalar: Dell, Dell OpenManage, PowerEdge, DELL logosu, Inspiron, Dell Precision, Dimension, OptiPlex, PowerConnect, PowerApp, PowerVault, Axim, DellNet ve Latitude, Dell Inc. kuruluşunun ticari markaları; Microsoft ve Windows ise Microsoft Corporation kuruluşunun tescilli ticari markalarıdır.

Belirli işaret ile adlar veya ürünlerin sahibi olan tüzel kişiliklere başvuru yapmak üzere bu belgede başka ticari markalar ve ticari adlar kullanılmış olabilir. Dell Inc. kendisi dışındaki ticari markalar ve ticari adlara ilişkin herhangi bir sahiplik iddiasında bulunmamaktadır.

Ocak 2007 P/N FG745 Düz. A01

İçindekiler

1 Yükleme 245

Genel Bakış 245

Yeri Hazırlama 245

Paketi Açma 245

Paketin İçindekiler 245

Aygıtı Paketinden Çıkarma 246

Aygıtın Montajı 246

Rafa Takma 246

Düz Yüzeye Kurma 247

Duvara Monte Etme. 248

Terminale Bağlama 249

2 Kümelendirme 251

Genel Bakış 251

PowerConnect 3500 Serisi Anahtarları Kümelendirme 251

Birim No Seçme İşlemi 253

3 Aygıtı Çalıştırma ve Yapılandırma 255

Aygita Bağlanma 255

Aygıta Terminali Bağlama 255

Anahtarı Başlatma 257

Başlangıç Yapılandırması. 257

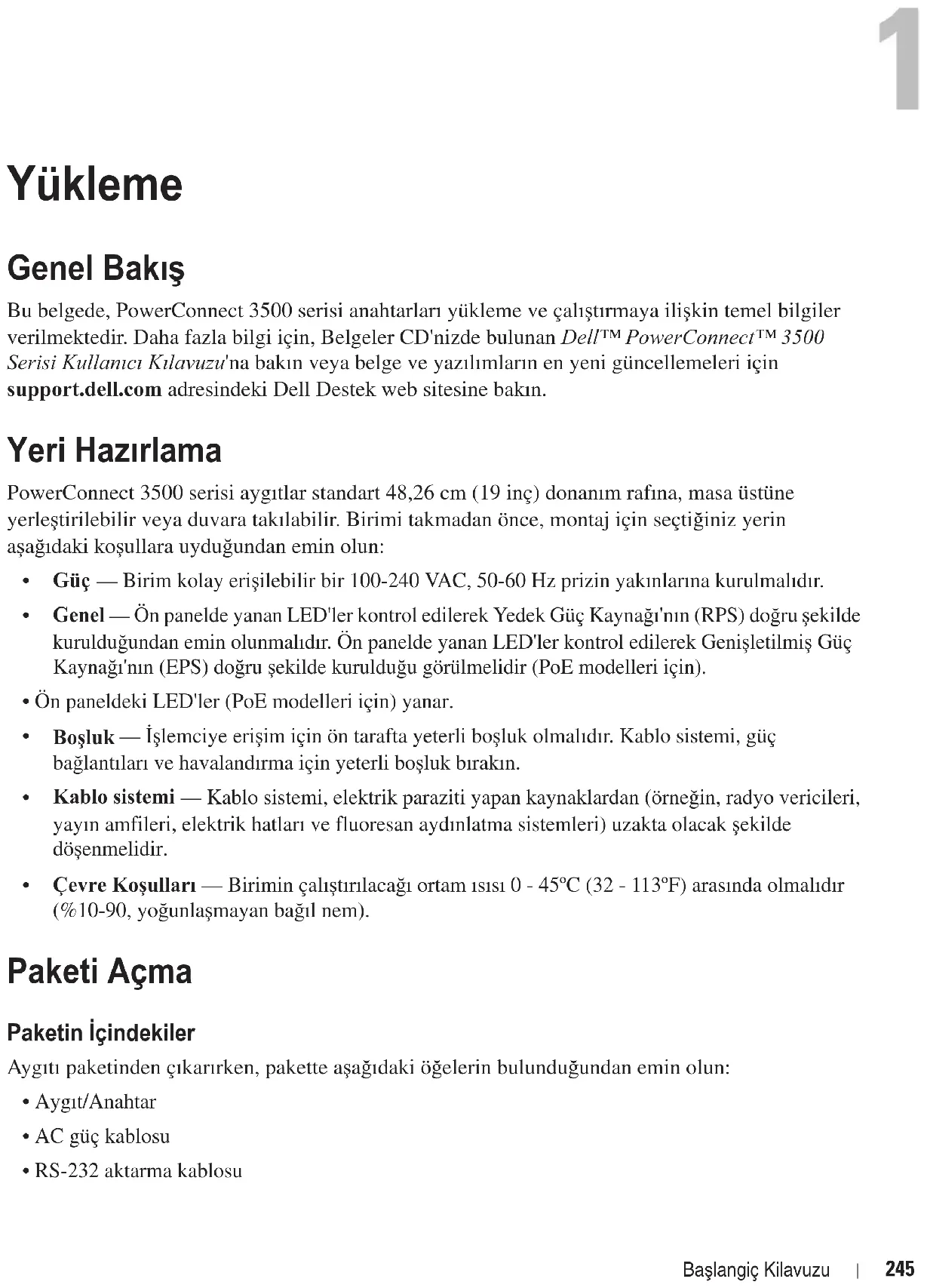

Yükleme

Genel Bakış

Bu belgede, PowerConnect 3500 serisi anahtarları yükleme ve çalıştırmaya ilişkin temel bilgiler verilmektedir. Daha fazla bilgi için, Belgeler CD'nizde bulunan Dell™ PowerConnect™ 3500 Serisi Kullanıcı Kılavuzu'na bakın veya belge ve yazılımların en yeni güncellemeleri için support.dell.com adresindeki Dell Destek web sitesine bakın.

Yeri Hazırlama

PowerConnect 3500 serisi aygıtlar standart 48,26 cm (19 inç) donanım rafına, masa üstüne yerleştirilebilir veya duvara takılabilir. Birimi takmadan önce, montaj için seçtiğiniz yerin aşağıdaki koşullara uyduğundan emin olun:

• Güç — Birim kolay erişilebilir bir 100-240 VAC, 50-60 Hz prizin yakınlarına kurulmalıdır.
• Genel — Ön panelde yanan LED'ler kontrol edilerek Yedek Güç Kaynağı'nın (RPS) doğru şekilde kurulduğundan emin olunmalıdır. Ön panelde yanan LED'ler kontrol edilerek Genişletilmiş Güç Kaynağı'nın (EPS) doğru şekilde kurulduğu görülmelidir (PoE modelleri için).
• Ön paneldeki LED'ler (PoE modelleri için) yanar.
• Boşluk — İşlemciye erişim için ön tarafta yeterli boşluk olmalıdır. Kablo sistemi, güç bağlantıları ve havalandırma için yeterli boşluk bırakın.
• Kablo sistemi — Kablo sistemi, elektrik paraziti yapan kaynaklardan (örmeğin, radyo vericileri, yayın amfileri, elektrik hatları ve fluoresan aydınlatma sistemleri) uzakta olacak şekilde döşenmelidir.
• Çevre Koşulları — Birimin çalıştırılacağı ortam ısısı 0 - 45°C (32 - 113°F) arasında olmalıdır (%10-90, yoğunlaşmayan bağlı nem).

Paketi Açma

Paketin İçindekiler

Aygıtı paketinden çıkarırken, pakette aşağıdaki öğelerin bulunduğundan emin olun:

• Aygıt/Anahtar

• AC güç kablosu
  • RS-232 aktarma kablosu

• Kendinden yapışkanlı kauçuk yastıklar

• Raf kurulumu için raf montaj seti veya duvar montaj seti
• Belgeler CD'si
• Ürün Bilgileri Kılavuzu

Aygıtı Paketinden Çıkarma

NOT: Aygıtı paketten çıkarmadan önce, paketi inceleyin ve hasar varsa hemen bildirin.

1 Kutuyu temiz, düz bir yere koyun.
2 Kutuyu açıp kapağını çıkarın.
3 Aygıtı kutudan dikkatli bir şekilde çıkarın ve güvenli, temiz bir yüzeye koyun.
4 Tüm paketleme malzemesini ortadan kaldırın.
5 Aygitta ve aksesuarlarda hasar olup olmadığını kontrol edin. Hasar varsa hemen bildirin.

Aygıtın Montajı

Aşağıdaki montaj yönergeleri PowerConnect 3500 Serisi anahtarlar için geçerlidir. Konsol bağlantı noktası arka paneldedir. Güç konektörleri arka panelde bulunur. Yedek Güç Kaynağı (RPS) veya Genişletilmiş Güç Kaynağı (EPS) bağlamak isteğe bağlıdır ancak önerilir. RPS veya EPS konektörü aygıtların arka panelindedir.

Rafa Takma

DİKKAT: Ürün Bilgileri Kılavuzu'ndaki bilgiler ile anahtara bağlanan veya onu destekleyen diğer aygıtların güvenlik bilgilerini okuyun.

DİKKAT: Aygıtı bir rafa veya kabine takmadan önce tüm kabloları birimden çıkarın.

DİKKAT: Birden fazla aygıtı bir rafa takarken, aygıtları aşağıdaki yukarı doğru monte etmeye başlayın.

1 Aygıttaki montaj deliklerini raf montaj kösebendindeki montaj delikleriyle hizalayarak, verilen raf montaj kösebendini aygıtn bir tarafına yerleştirin.

Aşağıdaki resimde köşebentlerin nereye takılacağı gösterilmektedir.

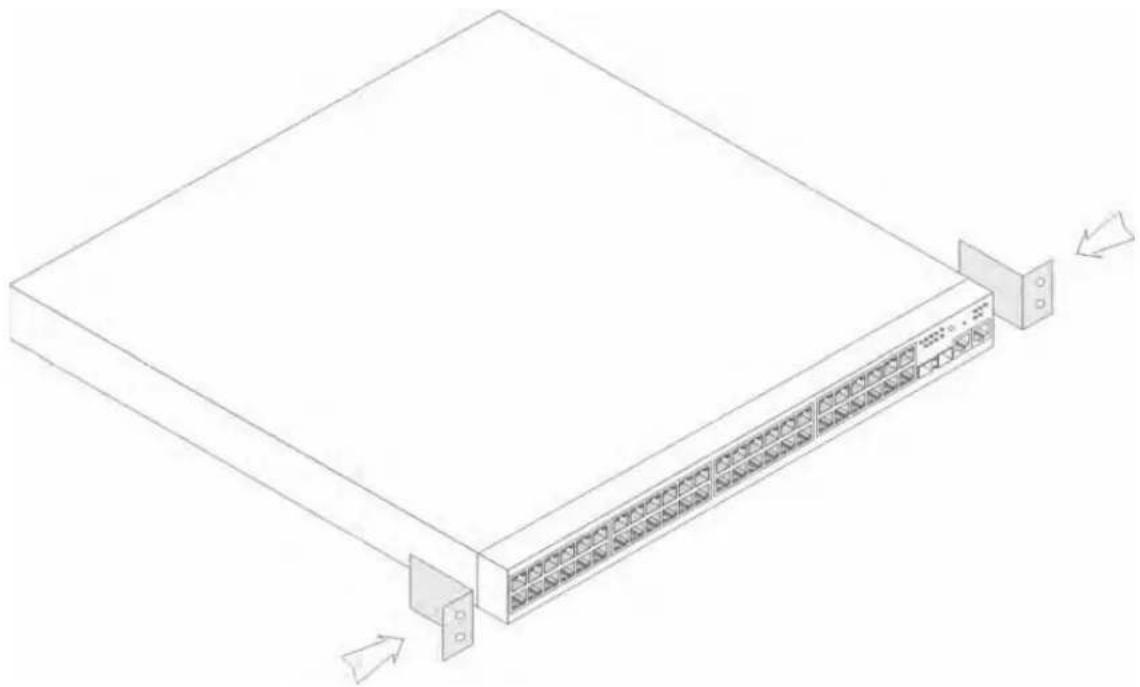

Şekil 1-1. Raf Montajı için Köşebent Takma

2 Verilen vidaları raf montaj deliklerine takıp bir tornavidayla sıkın.

3 Aygıtin diğer yanındaki raf montaj köşebendi için de aynı işlemi yapın.

4 Aygıttaki raf montaj deliklerini raftaki montaj delikleriyle hizalayarak birimi 48,26 cm (19 inç) rafa yerleştirin.

5 Raf vidalarını (ürünle birlikte verilmemiştir) kullanarak birimi rafa sabitleyin. Önce alttaki vidaları, daha sonra üsttekileri sıkın. Havalandırma deliklerinin engellenmediğinden emin olun.

Düz Yüzeye Kurma

Aygıtı rafa monte etmeyecekseniz düz bir yüzeye yerleştirin. Yüzey aygıtın ve kabloların ağırlığını taşıyabilmelidir.

1 Yapışkanlı kauçuk yastıkları şasenin altında işaretli yerlere yapıştırın.

2 Aygıtı düz bir yüzeye yerleştirin; iki taraftan 5,08 cm (2 inç), arkadan ise 12,7 cm (5 inç) boşluk bırakın.

3 Aygıtın yeterli şekilde havalandırıldığından emin olun.

Duvara Monte Etme

Anahtarı bir duvara monte etmek için:

1 Montaj yerinin aşağıdaki koşullara uygun olduğundan emin olun:

• Duvarın yüzeyi anahtarı taşıyabilmelidir.
• Gerektiği gibi havalandırma olabilmesi için yanlardan en az 5,1 cm (2 inç) ve güç kablosunun geçmesi için arkadan 12,7 cm (5 inç) boşluk bırakın.
  • Montaj yeri doğrudan güneş ışığı almamalıdır.
• Montaj yeri herhangi bir ısı kaynağından en az 60 cm uzakta olmalı, oda ısıtma cihazları doğrudan birime bakıyor olmamalıdır.
• Bu yer, ısınmaması için gerektiği gibi hava almalıdır.
• Anahtarı veri veya elektrik kablolarının yakınlarına yerleştirmeyin.
  • Güç kablosunun bir prize yetişebileceği uzaklıkta olmalıdır.

2 Anahtarın iki yanına bir montaj köşebendi takmak için, ürünle verilen vidaları kullanım (aşağıdaki resme bakın).

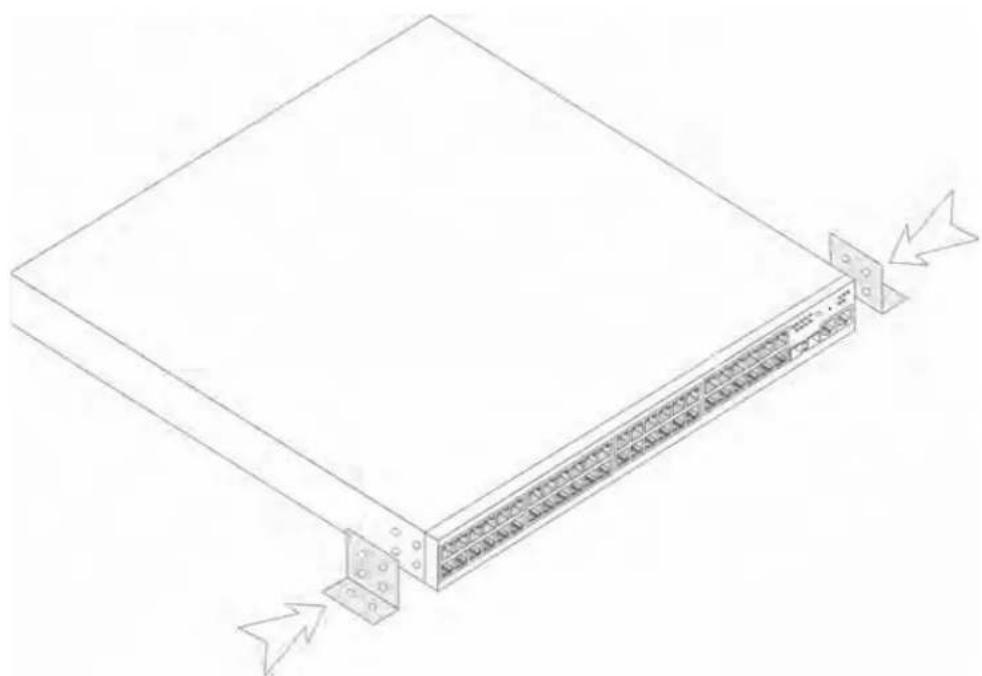

Şekil 1-2. Duvara Montaj için Köşebent Takma

1 ASCII terminaline veya terminal öykünme yazılımı çalıştıran bir masaüstü sisteminin seri konektörüne bir RS-232 aktarma kablosu takın.
2 Kablonun diğer ucundaki DB-9 dişi konektörünü, aygıtin seri bağlantı noktası konektörüne takın.

NOT: Bu noktada, güç kablosunu topraklanmış bir AC prize takmayın. Aygıtı Başlatma ve Yapılandırma bölümünde anlatılan adımlarda aygıtı bir güç kaynağına bağlamalısınız.

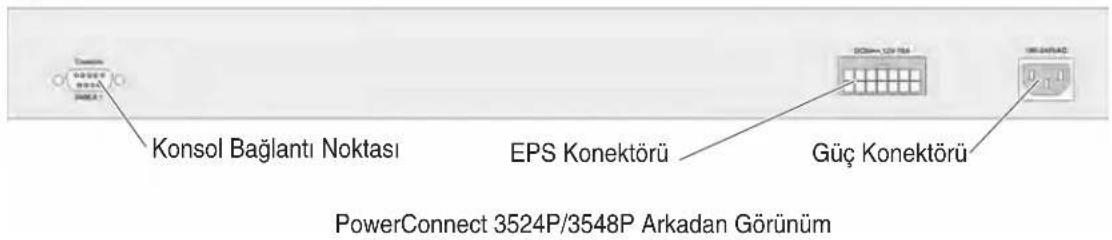

Şekil 1-3. Arka Panel Güç Konektörü

Konsol Bağlantı Noktası RPS Konektörü Güç Konektörü PowerConnect 3524/3548 Arkadan Görünüm

Konsol Bağlantı Noktası EPS Konektörü Güç Konektörü PowerConnect 3524P/3548P Arkadan Görünüm

Kümelendirme

Genel Bakış

Her aygıt bağımsız bir aygıt olarak veya bir kümenin elemanı olarak çalışabilir. Kümelendirme en fazla sekiz aygıtı destekler.

Tüm kümelerde bir Ana birim olmalıdır, ayrıca bir Ana Yedekleme birimi de olabilir; diğer aygıtlar ise kümeye Üye olarak bağlanır.

PowerConnect 3500 Serisi Anahtarları Kümelendirme

Her PowerConnect 3500 serisi kümesinde bir Ana birim ve bir Ana Yedekleme birimi vardır, geri kalan aygıtlar ise kümeyi oluşturan Üyeler olur.

PowerConnect 3500 serisi anahtarlarda kümelendirme için RJ-45 Gigabit Ethernet bağlantı noktaları kullanılır (G3 ve G4). Bu, ek aygıt aksesuarı ilave etmeden, aygıtlar için ek kümelendirme özellikleri sağlar.

• Aygıtları kümelendirmek için, kümenin en üstündeki aygıtin G3 bağlantı noktasına ve hemen onun altındaki aygıtin G4 bağlantı noktasına standart bir Kategori 5 kablosu takın.
• Tüm aygıtlar bağlanana kadar bu işlemi tekrarlayın.
• Kümenin en altındaki aygıtin G3 bağlantı noktasını kümenin en üstündeki aygıtin G4 bağlantı noktasına bağlayın.

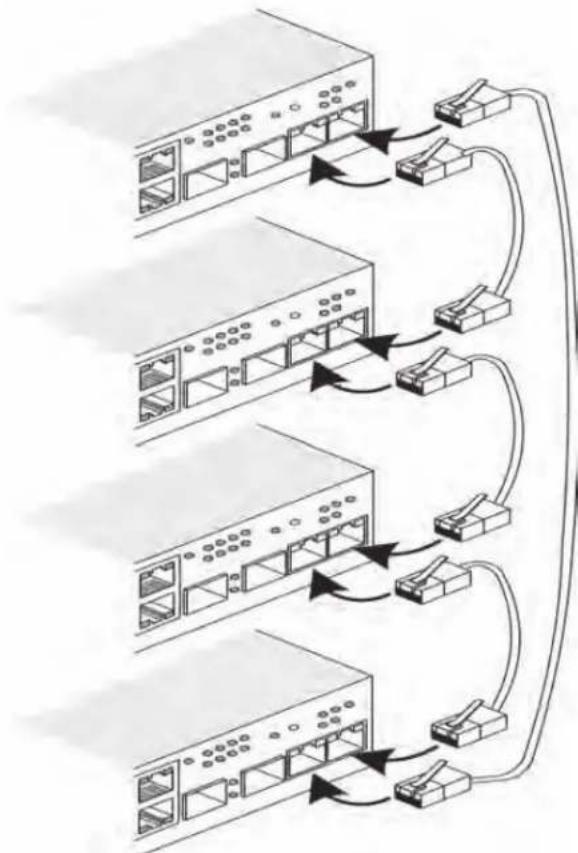

Şekil 2-4. Küme Kablo Bağlantısı Resmi

Kümelendirme ile ilgili daha fazla bilgi için Belgeler CD'sindeki Dell PowerConnect 3500 Serisi Kullanıcı Kılavuzu'na bakın.

Küme birimi tanımlamasını, Küme No düğmesini kullanarak aygıtin ön panelinden yapabilirsiniz.

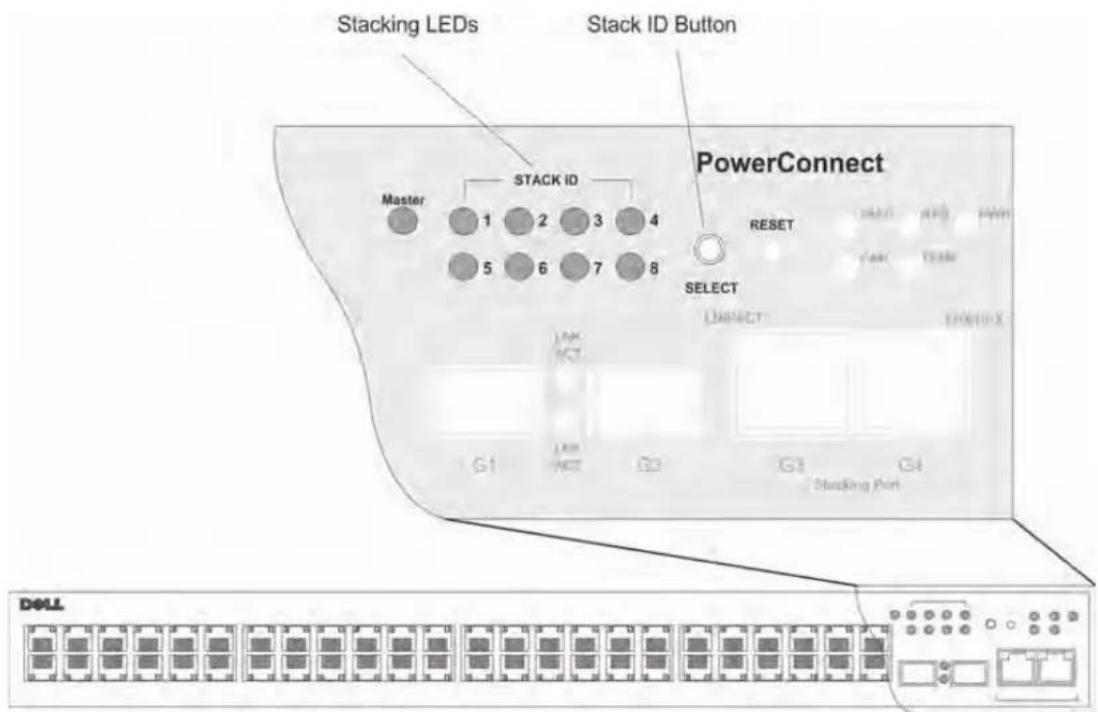

Şekil 2-5. Kümelendirme Yapılandırması ve Tanımlama Paneli

Stacking LEDs Stack ID Button PowerConnect Master STACK ID 1 2 3 4 5 6 7 8 RESET SELECT LINK STANDING PORT DOLL

Kümedeki her aygıtin, birimin konumunu ve kümedeki işlevini belirten benzersiz bir tanımlama birimi numarası vardır. Aygıt bağımsız bir birimse, Küme LED'i yanmaz. Varsayılan ayar bağımsız seçeneğidir.

Küme kimliği düğmesini kullanarak birim kimliğini elle yapılandırabilirsiniz. Birim numarası, Küme No LED'leri ile belirtilir. Birim No 1 ve 2, Ana birim ve Yedekleme Ana birimi için ayrılmıştır; birim No 3-8 ise Üye birimler içindir.

Birim No Seçme İşlemi

Birim No seçme işlemi şu şekildedir:

1 Aygıtı açma — Aygıtı açmak için aşağıdakikeri yapın:

a Bağımsız/Ana aygıtin Konsol bağlantı noktasının, RS-232 aktarma kablosu kullanılarak bir VT100 terminal aygıtma veya VT100 terminal öykünme ögesine bağlandığından emin olun.
b Bir AC elektrik prizi bulun.
c AC prizini devre dışı bırakın.
d Aygıtı AC prizine bağlayın.

e AC prizini etkinleştirin.

f Ön paneldeki LED'lere bakarak aygıtin bağlı ve düzgün şekilde çalışıyor olduğunu doğrulayın. Aygıt açılırken, ayarlanmış LED numarası (daha önce kaydedilmiş olan birim no'suna karşılık gelir) yanıp sönmeye başlar. LED, 15 saniye süreyle yanıp söner. Bu süre içinde, ilgili Küme No LED'i yanana kadar Küme No düğmesine basarak belirli bir küme No'yu seçebilirsiniz.

2 Seçim işlemi — Kümelendirme No LED sayısını ilerletmek için Küme No düğmesine basmaya devam edin. LED 8 yanıp sönmeye başladığında Küme No düğmesine basarsanız aygıt bağımsız aygıt olarak yapılandırılır. Küme No düğmesine tekrar basarsanız Küme No sayısı 1 olur. Birim 1 ve birim 2, ana özellikleri birimlerdir; ana birim seçim işlemi ile ilgili bilgi için Kullanıcı Kılavuzu'na bakın.

3 Seçim işleminin sonu — 15 saniyelik seçim süresi bittiğinde Birim No seçim işlemi tamamlanır. Küme No düğmesi yanıt vermez duruma gelir ve birim No sürenin sonunda yanıp sönen LED No olarak ayarlanır.

NOT: Tüm küme üyelerine güç gelene kadar ve Küme No'ları seçilene kadar her defasında bir birim olmak üzere buradaki adımları uygulayın. Her defasında bir birim olmak üzere adımları uygulamak, her birimin Küme No'sunu seçmek için yeterli zaman bırakır. Ancak, aygıtları açmadan önce, tüm kümenin kablo bağlantıları "Küme Kablo Bağlantısı Resmi"ne uygun şekilde yapılmalıdır.

Aygıtl Çalıştırma ve Yapılandırma

Tüm harici bağlantıları yaptıktan sonra, aygıtı yapılandırmak üzere aygıta bir terminal bağlayın. Ek gelişmiş işlevlerin nasıl kullanılacağı Belgeler CD'sindeki Dell PowerConnect 3500 Serisi Kullanıcı Kılavuzu'nda anlatılmıştır.

NOT: Devam etmeden önce, bu ürünün sürüm notlarını okuyun. Sürüm notları support.dell.com adresindeki Dell Destek web sitesinden indirilebilir.
NOT: support.dell.com adresindeki Dell destek web sitesinden kullanıcı belgelerinin en yeni sürümünü edinmeniz önerilir.

Aygıta Bağlanma

Aygıtı yapılandırmak için, aygıt bir konsola bağlanmalıdır. Ancak aygıt bir kümenin parçasıysa, küme içinde yalnızca Ana birim adındaki aygıtin bir terminale bağlanması gerekir. Ana birimi, anahtarın ön panelinde yanan Ana LED ışığından tanıyabilirsiniz. Küme tek bir aygıt gibi çalıştığından, yalnızca Ana birim yapılandırlır.

Aygıta Terminali Bağlama

Aygıtın, aygıtı izlemek ve yapılandırmak için terminal öykünme yazılımı çalıştıran bir terminal masaüstü sistemine bağlantı olanağı veren Konsol bağlantı noktası vardır. Konsol bağlantı noktası konektörü bir DB-9 erkek konektördür ve veri terminali donanımı (DTE) konektörü olarak kullanılır.

Konsol bağlantı noktasını kullanmak için aşağıdakiler gerekir:

• Seri bağlantı noktası bulunan ve VT100 terminal öykünme yazılımı çalıştıran, VT100 uyumlu terminal veya bir masaüstü sistemi ya da taşınabilir sistem.
• Konsol bağlantı noktası için DB-9 dışı konektörü bulunan bir RS-232 aktarma kablosu ve terminal için uygun konektör

Aygıtın Konsol bağlantı noktasına bir terminal bağlamak için aşağıdakikeri yapın:

1 Verilen RS-232 aktarma kablosunu, VT100 terminal öykünme yazılımını çalıştıran terminale takın.
2 Terminal öykünme yazılımının aşağıdaki gibi ayarlandığından emin olun:
a Konsola bağlanmak için uygun seri bağlantı noktası (seri bağlantı noktası 1 veya seri bağlantı noktası 2) seçin.
b Veri hızını 9600 baud olarak ayarlayın.
c Veri formatını 8 veri bit, 1 durak biti ve eşleme yok seçeneğine ayarlayın.

d Akış denetimini yok seçeneğine ayarlayın.
e Özellikler altında, Öykünme modu için VT100'ü seçin.
f İşlev, Ok ve Ctrl tuşları için Terminal tuşlarını seçin. Ayarın (Windows tuşları için değil) Terminal tuşları için olduğundan emin olun.

BİLDİRİM: Microsoft® Windows® 2000, Windows XP veya Widows Vista ile HyperTerminali kullanırken, en yeni hizmet paketlerini yüklediğinizden emin olun. Windows 2000 Service Pack 2 ile, ok tuşları HyperTerminal'in VT100 öykünmesinde düzgün şekilde çalışır. www.microsoft.com adresine giderek Windows 2000, Windows XP veya Widows Vista hizmet paketleriyle ilgili bilgi alabilirsiniz.

3 RS-232 aktarma kablosunun dişi konektörünü doğrudan Ana birimdeki/bağımsız aygıttaki Konsol bağlantı noktasına takın ve sabitleme vidalarını sıkın. PowerConnect 3500 Serisi Konsol bağlantı noktası arka paneldedir.

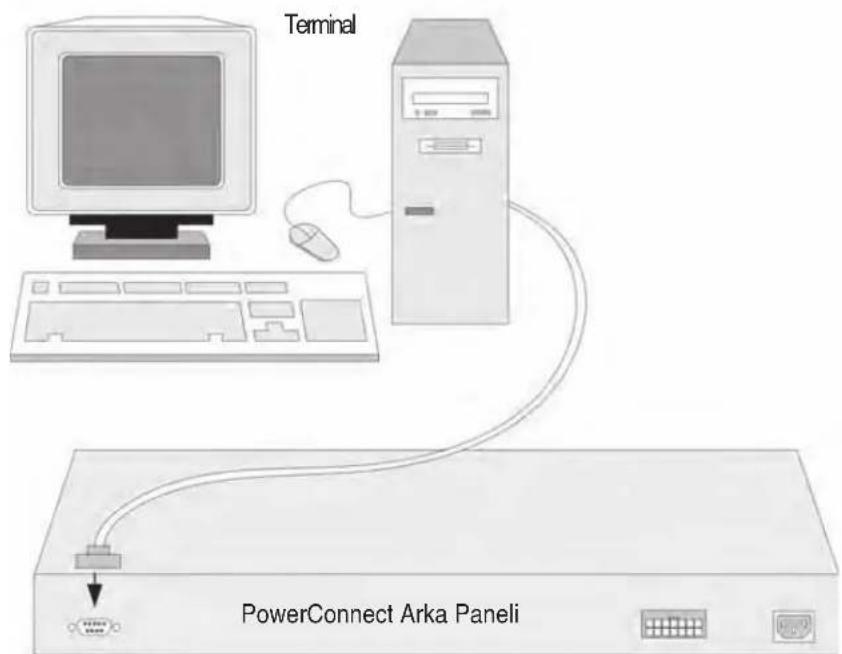

Şekil 3-6. PowerConnect 3500 serisi Konsol Bağlantı Noktasına Bağlantı

Terminal PowerConnect Arka Paneli

NOT: Kümedeki bir aygıtin Konsol bağlantı noktasına bir konsol bağlayabilirsiniz, ancak küme yönetimi yalnızca küme ana biriminden (birim No 1 veya 2) yapılır.

Anahtarı Başlatma

Yerel terminal bağlı iken güç açılırsa, anahtar power on self test (Açılış Sırasında Kendi Kendini Sınama) (POST) moduna geçer. POST, aygıt her çalıştırıldığında çalışır ve aygıtı tam olarak başlatmadan önce bunun tam anlamıyla işleyip işlemediğini belirlemek için donanım bileşenlerini kontrol eder. Sistem önemli bir sorun algılarsa, program akışı durur. POST işlemi başarılı olursa, RAM'e geçerli bir yürütülebilir görüntü yüklenir. Terminalde POST iletileri görüntülenerek testin başarılı veya başarısız olduğunu belirtir.

Başlatma işlemi yaklaşık 90 saniye çalışır.

Başlangıç Yapılandırması

NOT: Devam etmeden önce, bu ürünün sürüm notlarını okuyun. Sürüm notlarını support.dell.com adresindeki Dell Destek web sitesinden indirebilirsiniz.

NOT: Başlangıç yapılandırması aşağıdaki varsayımlara göre yapılır:

• PowerConnect aygıtı daha önce hiç yapılandırılmamıştır ve aldığınız durumdadır.
• PowerConnect aygıtı başarıyla başlatılmıştır.
- Konsol bağlantısı yapılmıştır ve bir VT100 terminal aygıtının ekranında konsol komut istemi görüntülenmiştir.

Aygıt başlangıç yapılandırması Konsol bağlantı noktası kullanılarak yapılır. Başlangıç yapılandırmasından sonra, aygıt bağlı olan Konsol bağlantı noktasından veya başlangıç yapılandırması sırasında tanımlanmış bir arayüz kullanılarak uzaktan yönetilebilir.

Sistem, aygıt ilk defa başlatıldığında veya aygıt yapılandırılmadığı için yapılandırma dosyası boş ise Kurulum sihirbazını kullanmanızı ister. Kurulum Sihirbazı başlangıç yapılandırmasında yol gösterir ve aygıtı olabildiğince hızlı şekilde başlatıp çalıştırır.

NOT: Aygıtı yapılandırmadan önce ağ yöneticinizden aşağıdaki bilgileri edinin:

• SNMP Topluluğu Dizesi ve SNMP Yönetim Sistemi IP adresi (isteğe bağlı).
- Kullanıcı Adı ve Parola.
- VLAN 1 arayüzüne atanacak ve aygıtin yönetilmesi için kullanılacak olan IP adresi (varsayılan olarak, her harici ve dahili bağlantı noktası VLAN 1'in üyesidir)
- Ağın IP alt ağ maskesi
- Varsayılan rotayı yapılandırmak için varsayılan ağ geçidi (bir sonraki atlama yönlendiricisi) IP adresi.

Kurulum Sihirbazı anahtar başlangıç yapılandırmasında size yol gösterir ve sistemi olabildiğince hızlı şekilde başlatıp çalıştırır. Kurulum sihirbazını kullanmayı atlayıp, aygıtin CLI modunu kullanarak anahtarı elle yapılandırabilirsiniz. CLI kullanarak aygıtı yapılandırma konusunda yardım için PowerConnect 3500 Serisi Kullanıcı Kılavuzu'na bakın.

Kurulum Sihirbazı aşağıdaki alanları yapılandırır.

• SNMP Topluluğu Dizesi ve SNMP Yönetim Sistemi IP adresi (isteğe bağlı)
- Kullanıcı Adı ve Parola
- Aygıt IP adresi
- IP alt ağ maskesi
- Varsayılan Ağ Geçidi IP adresi

Kurulum Sihirbazı aşağıdaki bilgileri görüntüler:

Dell Kolay Kurulum Sihirbazına Hoş Geldiniz

Kurulum Sihirbazı, anahtarın başlangıç yapılandırmasında size yol gösterir, kolay ve hızlı şekilde çalışmaya başlamanızı sağlar. İsterseniz, kurulum sihirbazını atlayıp CLI moduna girerek anahtarı elle yapılandırabilirsiniz. İstediğinizde {CNTRL+Z} tuşlarına basarak kurulum sihirbazından çıkabilirsiniz. Sistem size varsayılan bir yanıt verir. Enter tuşuna basarak, varsayılan değeri kabul edersiniz.

Kurulum sihirbazını atlamak istiyor musunuz? [E/H] H

[E] girerseniz, Kurulum sihirbazından çıkılır. 60 saniye içinde yanıt vermezseniz, Kurulum sihirbazından otomatik olarak çıkılır ve CLI konsol istemi görüntülenir.
[H] girerseniz, Kurulum sihirbazı aygıtin başlangıç yapılandırmasında size etkileşimli şekilde yol gösterir.

NOT: İstediğiniz zaman [CNTRL+Z] girerek Kurulum sihirbazından çıkabilirsiniz.

NOT: Bir isteme 60 saniye içinde yanıt vermezseniz, Kurulum sihirbazından otomatik olarak çıkılır. Ayrıca, yaptığınız değişikliklerin hiçbirı kaydedilmez.

Sihirbaz Adımı 1

Aşağıdaki bilgiler görüntülenir:

Varsayılan olarak, sistem SNMP yönetimi için ayarlanmamıştır. SNMP (Dell Ağ Yöneticisi için gerekir) kullanarak anahtarı yönetmek için şunları yapabilirsiniz:

• Başlangıç SNMP sürümü 2 hesabı şimdi ayarlama.
• Daha sonra tekrar dönerek SNMP sürümü hesabı ayarlama. (SNMP sürüm 2 hesabı ayarlama ile ilgili daha fazla bilgi için kullanıcı belgelerine bakın).

SNMP yönetim arayüzünü şimdi ayarlamak istiyor musunuz? [E/H] E

2. Adıma geçmek için [H] girin.

Kurulum sihirbazına devam etmek için [E] girin. Aşağıdaki bilgiler görüntülenir:

SNMP yönetim hesabını ayarlamak için yönetim sistemi IP adresini ve ilgili yönetim sisteminin anahtara erişmek için kullandığı "topluluk dizesi" veya parolasını belirtmelisiniz. Sihirbaz otomatik olarak bu hesaba en yüksek erişim düzeyini [Ayrıcalık Düzeyi 15] atar. Bu ayarı daha sonra değiştirmek ve yeni yönetim sistemi eklemek için Dell Ağ Yöneticisini veya diğer yönetim arayüzlerini kullanabilirsiniz. Yönetim sistemleri ekleme konusunda daha fazla bilgi için kullanıcı belgelerine bakın.

Yönetim istasyonu eklemek için:

Lütfen kullanılacak SNMP topluluğu dizesini girin: [MYSETUPWIZARD] >> Dell Ağ Yöneticisi

Bir Yönetim İstasyonundan yönetmek için lütfen Yönetim Sisteminin IP adresini (A.B.C.D) veya joker karakter (0.0.0.0) girin (örneğin, 192.168.1.10). Enter tuşuna basın.

Sihirbaz Adımı 2

Aşağıdaki bilgiler görüntülenir:

Şimdi başlangıç ayrıcalığı (Düzey 15) kullanıcı hesabınızı ayarlamamız gerekiyor. Bu hesap CLI'da ve Web arayüzünde oturum açmak için kullanılır. Daha sonra başka hesaplar da oluşturabilir ve ayrıcalık düzeylerini değiştirebilirsiniz. Kullanıcı hesapları oluşturma ve ayrıcalık düzeylerini değiştirme ile ilgili daha fazla bilgi için kullanıcı belgelerine bakın.

Bir kullanıcı hesabı oluşturmak için:

Lütfen kullanıcı adını girin:

Lütfen kullanıcı parolasını girin:

Lütfen kullanıcı parolasını tekrar girin:

Aşağıdakileri girin:

• Kullanıcı adı (örneğin, "yönetici")
• Parola ve parola onayı.

NOT: Birinci ve ikinci parola girişi aynı olmazsa, sistem size bunu bildirir.

Enter tuşuna basın.

Sihirbaz Adımı 3

Aşağıdaki bilgiler görüntülenir:

Sonra, bir IP adresi oluşturulur. Tüm bağlantı noktalarının üyesi olduğu varsayılan VLAN'da (VLAN 1) IP adresi tanımlanır. Bu, anahtar için CLI, Web arayüzü veya SNMP arayüzüne erişmek üzere kullandığınız IP adresidir.

Bir IP adresi oluşturmak için:

Lütfen aygıtin IP adresini girin (A.B.C.D):

Lütfen IP alt ağ maskesini girin (A.B.C.D veya /nn):

IP adresini ve IP alt ağ maskesini girin (örneğin IP adresi olarak 192.168.1.100, IP alt ağ maskesi olarak 255.255.255.0).

Enter tuşuna basın

Sihirbaz Adımı 4

Aşağıdaki bilgiler görüntülenir:

Son olarak, varsayılan ağ geçidini ayarlayın. Lütfen bu ağın erişildiği ağ geçidinin IP adresini girin (örneğin, 192.168.1.1):

Varsayılan ağ geçidini girin.

Enter tuşuna basın. Aşağıdakiler görüntülenir (açıklanan örnek parametrelere göre):

Bu, toplanan yapılandırma bilgileridir:
SNMP Arayüzü = "Dell Ağ Yöneticisi"@192.168.1.10
Kullanıcı Hesabı kurulumu = admin
Parola = *********
Yönetim IP adresi = 192.168.1.100 255.255.255.0
Varsayılan Ağ Geçidi = 192.168.1.1

Sihirbaz Adımı 5

Aşağıdaki bilgiler görüntülenir:

Bilgiler doğruysa, lütfen yapılandırmayı kaydetmek ve başlangıç yapılandırma dosyasını kopyalamak için (E) harfini seçin. Bilgiler yanlışsa, yapılandırmayı yoksaymak ve sihirbazı yeniden başlatmak için (H) harfini seçin: [E/H]

Sihirbazı yeniden başlatmak için [H] harfini seçin.

Kurulum sihirbazını tamamlamak için [E] harfini girin. Aşağıdakiler görüntülenir:

Dell Kolay Kurulum Sihirbazını kullandığınız için teşekkür ederiz. Şimdi CLI moduna geçeceksiniz.

Sihirbaz Adımı 6

CLI istemi görüntülenir. Daha fazla bilgi için PowerConnect 3500 Serisi Kullanıcı Kılavuzu'na bakın.
