PowerConnect 2808 - Ağ kartı / adaptör DELL - Ücretsiz kullanım kılavuzu

Ürün Türü	Yönetilen/yönetilmeyen Gigabit Ethernet ağ anahtarı
Marka	Dell
Model	PowerConnect 2808
Port Sayısı	8 adet RJ-45 Gigabit Ethernet portu
Yönetim	Yönetilmeyen mod (tak-çalıştır) veya Web arayüzü, Telnet, CLI, SNMP üzerinden yönetilen mod
Güç Kaynağı	AC 100-240V, 50-60 Hz, standart priz konektörü
Güç Tüketimi	Yeşil Ethernet (Enerji Verimli Ethernet) özelliği ile optimize edilmiştir
Çalışma Ortamı	Sıcaklık: 0 ila 45 °C; Nem: Yoğuşmasız %95'e kadar
Montaj	19 inç raf desteği (kit dahildir), düz yüzey (yapışkan pedler) veya duvar montajı
Havalandırma	Izgaraları tıkamayın; yanlarda en az 5 cm, arkada 12,7 cm boşluk bırakın
Ağ Kablolaması	RJ-45 konektörlü Kategori 5 UTP kablolar; otomatik MDI/MDIX
Gelişmiş Özellikler	Yeşil Ethernet, Web yönetimi, SNMP, VLAN, QoS (dokümantasyona göre)
Güvenlik	Kurulum önlemlerine uyun: kasayı açmayın, sudan ve ısı kaynaklarından kaçının, rafa monte etmeden önce fişini çekin
Bakım	Kuru bir bezle temizleyin; aşındırıcı ürünler kullanmayın; havalandırmayı serbest tutun
Genel Bilgiler	Küçük işletmeler veya ofisler (SOHO) için tasarlanmıştır; CD ve Dell web sitesinde dokümantasyon

Sık sorulan sorular - PowerConnect 2808 DELL

Dell PowerConnect 2808'de yönetilen ve yönetilmeyen mod arasında nasıl geçiş yapabilirim?

Yönetilen ve yönetilmeyen mod arasında geçiş yapmak için ön paneldeki Mod düğmesine yedi saniyeden daha kısa süre basın. Anahtar varsayılan olarak yönetilmeyen modda teslim edilir.

Konsol portunu kullanmak için minimum yapılandırma nedir?

Bir VT100 terminali veya emülatörü (ör. HyperTerminal) ve bir RS-232 DB-9 bağlantı kablosu gereklidir. Yazılımı 9600 baud, 8 veri biti, 1 durdurma biti, eşlik yok, akış kontrolü 'yok' ve VT100 emülasyonu olarak yapılandırın.

PowerConnect 2808'i ağıma nasıl bağlarım?

RJ-45 konektörlü Kategori 5 UTP kablolar kullanın. Bir ucunu anahtarın bir portuna, diğer ucunu bir sunucuya, yönlendiriciye veya başka bir anahtara takın. Bağlantı yeşil veya turuncu LED ile gösterilir.

Anahtarı duvara monte edebilir miyim?

Evet, verilen montaj çıkıntılarını kullanın. Duvarın ağırlığı taşıdığından emin olun, havalandırma için yanlarda 5,1 cm ve güç kablosu için arkada 12,7 cm boşluk bırakın. Doğrudan güneş ışığına ve ısı kaynaklarına maruz bırakmaktan kaçının.

Yönetilen modda anahtarın IP adresini nasıl yapılandırabilirim?

Bir terminali konsol portuna bağlayın, 60 saniye içinde 'Y' yanıtını vererek Easy Setup Wizard'ı başlatın. IP adresini, alt ağ maskesini ve varsayılan ağ geçidini ayarlamak için adımları izleyin. İlk yapılandırmadan sonra bunu Web arayüzü üzerinden de yapabilirsiniz.

Anahtar açıldıktan sonra yanıt vermezse ne yapmalıyım?

Güç kaynağını ve bağlantıları kontrol edin. POST (kendi kendine test) başarısız olursa, anahtar arızalı olabilir. Yönetilmeyen moda dönmek için Mod düğmesine yedi saniyeden fazla basarak sıfırlamayı deneyin. Sorun devam ederse kullanım kılavuzuna bakın veya Dell desteğiyle iletişime geçin.

Yeşil Ethernet özelliği nedir ve nasıl etkinleştirilir?

Yeşil Ethernet, etkin olmayan bağlantıları (Enerji Algılama) veya kısa kabloları (Kısa Menzil) algılayarak güç tüketimini azaltır. Bu özellik tüm portlarda varsayılan olarak etkindir. Gerekirse yönetim arayüzü üzerinden devre dışı bırakabilirsiniz.

Pakette hangi aksesuarlar bulunur?

Pakette anahtar, bir AC güç kablosu, düz yüzey montajı için yapışkan kauçuk pedler, bir raf montaj kiti, dokümantasyon CD'si ve Ürün Bilgi Kılavuzu bulunur.

PowerConnect 2808, SNMP yönetimi ile uyumlu mudur?

Evet, yönetilen modda. Easy Setup Wizard, bir SNMP topluluk dizesi (ör. Dell_Network_Manager) ve yönetim sisteminin IP adresini yapılandırmanıza olanak tanır. Daha sonra Dell Network Manager veya başka bir SNMP yöneticisi kullanabilirsiniz.

Anahtarı nasıl temizler ve bakımını yaparım?

Temizlemeden önce cihazın fişini çekin. Tozu almak için yumuşak ve kuru bir bez kullanın. Sıvı veya aşındırıcı ürünler kullanmayın. Aşırı ısınmayı önlemek için havalandırma ızgaralarının tıkalı olmadığından emin olun.

KULLANIM KILAVUZU PowerConnect 2808 DELL

Notlar, Bildirimler ve Dikkat Notları

NOT: NOT, aygıtı daha iyi kullanmanız ya yardımcı olan önemli bilgileri belirtir.

BİLDİRİM: BİLDİRİM, donanıma zarar gelme veya veri kaybı tehlikesini belirtir ve sorunun oluşmasını nasıl önleyeceğiniz hakkında bilgi verir.

DİKKAT: DİKKAT, mülke zarar gelme, kişisel yaralanma veya ölüm tehlikesini belirtir.

Bu belgedeki bilgiler önceden bildirilmeksizin değiştirilebilir. © 2008 Dell Inc. Tüm hakları saklıdır.

Dell Inc. tarafından yazılı izin olmadan herhangi bir şekilde çoğaltılması kesinlikle yasaktır.

Bu metinde kullanılan ticari markalar: Dell, Dell OpenManage, DELL logosu, Inspiron, Dell Precision, Dimension, OptiPlex, PowerConnect, PowerApp, PowerVault, Axim, DellNet ve Latitude, Dell Inc. kuruluşunun ticari markalarıdır; Microsoft ve Windows ise Microsoft Corporation kuruluşunun tescilli ticari markalarıdır.

Belirli marka ile adların veya ürünlerin sahibi olan tüzel kişiliklere atıfta bulunmak üzere bu belgede başka ticari markalar ve ticari adlar kullanılmış olabilir. Dell Inc. kendisi dışındaki ticari markalar ve ticari adlara ilişkin herhangi bir sahiplik iddiasında bulunmamaktadır.

Kasım 2008 Rev. A02

İçindekiler

1 Kurulum

Genel Bakış 237

Montaj Yerini Hazırlama 237

Montaj Yeri Koşulları 237

Paketi Açma 238

Paketin İçindekiler 238

Aygıtı Paketten Çıkarma 238

2 Aygıtı Monte Etme

Genel Bakış 239

Kurulum Uyarıları 239

Aygıtın Rafa Kurulumu 240

Düz Bir Yüzeye Kurma 241

Duvara takma 241

Aygıtl Güç Kaynağına Bağlama 243

3 Aygıtı Çalıştırma ve Yapılandırma

Yönetim Modları 245

Aygıtı Ağa Bağlama. 245

Terminali Aygita Bağlama 246

Aygıtı Başlatma - Yönetilen Modu 247

Başlangıç Yapılandırması - Yönetilen Modu 247

Web Yapılandırması. 254

Yeni Çıkan Çevre Dostu Özellik: Yeşil Ethernet 254

Düzenleme Bildirimleri 255

Bu belgede aşağıdaki PowerConnect 2800 serisi, Web'den yönetilen Gigabit Ethernet anahtarlarını kurma ve çalıştırmaya başlama ile ilgili temel bilgiler verilmektedir:

• PowerConnect 2808
• PowerConnect 2816
• PowerConnect 2824
• PowerConnect 2848

PowerConnect 2800 serisi, iş istasyonlarını ve aşağıdaki bulunanlara benzer diğer ağ aygıtlarını bağlamak için kullanılabilir:

• Sunucular
• Hub'lar
• Yönlendiriciler

PowerConnect aygıtları öncelikle yüksek performanslı bağlantı gerektiren Küçük Ofis/Ev Ofis (SOHO) ortamları için tasarlanmıştır. Bu PowerConnect aygıtları, gelişmiş web yönetimi özellikleriyle birlikte yüksek performanslı ağ bağlantısı gerektiren küçük ve orta ölçekli işletmeler için idealdir.

PowerConnect yönetim özellikleri, ağ trafiği denetimini geliştirip iyileştirirken yönetim için harcanan çabaları en aza indirmek için tasarlanmıştır.

Anahtar, fabrikadan Yönetilmeyen Mod'da gelir. Kullanıcılar anahtarı yönetilmeyen anahtar olarak kullanmak isterse, anahtarı takıp hemen kullanmaya başlayabilirler. Herhangi bir yapılandırma gerekmez. Aynı kullanıcı anahtarı yönetilen anahtar olarak kullanmak isterse, yönetilmeyen modundan Yönetilen moduna geçmesi gerekir, bu işlem Dell™ PowerConnect™ 2800 Serisi Kullanıcı Kılavuzu'nda açıklanmıştır ve Belgeler CD'sinde bulunabilir. Ayrıca isterseniz, Dell destek web sitesine bakarak (www.support.dell.com) en yenibelgelerve yazılım güncellemelerini edinebilirsiniz.

Montaj Yeri Koşulları

PowerConnect 2808/16/24/48 aygıtları standart bir donanım rafına takılabilir, masaya yerleştirilebilir veya duvara monte edilebilir.

Aygıtı yüklemeden önce, aygıt için seçilen yerin aşağıdaki koşullara uyduğundan emin olun:

• Güç — Aygıt topraklanmış, kolayca erişilebilen bir 220/110 VAC, 50/60 Hz prizin 1,5 m (5 fit) yakınında kurulmalıdır. Aygıta iki güç kaynağı varsa, kurulduğu yerde de farklı elektrik besleyicisine sahip iki priz olmalıdır.
• Genel — Güç kaynağının doğru şekilde takıldığından emin olun.
• Boşluk — Operatörün çalışabilmesi için ön tarafta yeterli boşluk olmalıdır. Kablo sistemi, güç bağlantıları ve havalandırma için yeterli boşluk olmalıdır.
• Kablo sistemi — Kablo sistemi, elektrik paraziti yapan kaynaklardan (örneğin, radyo vericileri, yayın amfileri, elektrik hatları ve fluoresan aydınlatma sistemleri) uzakta olacak şekilde döşenmelidir.
• Çevre Koşulları — Birimin çalıştırılacağiortam ısisı 0 - 45°C (32-113°F) arasında olmalıdır (%10-90, yoğunlaşmayan bağlı nem). Su veya nemin aygıtı kasasına girmeyeceğinden emin olun.

Paketi Açma

Paketin İçindekiler

Aygıtı paketinden çıkarırken, aşağıdaki öğelerin bulunduğundan emin olun:

• Aygit
  • AC güç kablosu
• Kendinden yapışkanlı kauçuk yastıklar (raf kurulumu için)
  • Raf kurulumu için raf montaj seti
• Belgeler CD'si
• Ürün Bilgileri Kılavuzu

Aygıtı Paketten Çıkarma

PowerConnect aygıtını paketten çıkarmak için:

NOT: Aygıtı paketten çıkarmadan önce paketi inceleyin ve hasar varsa hemen bildirin.

1 Kutuyu temiz, düz bir yere koyun.
2 Kutuyu açın veya kutu kapağını çıkarın.
3 Aygıtı kutudan dikkatli bir şekilde çıkarın ve güvenli, temiz bir yüzeye koyun.
4 Tüm ambalaj malzemesini çıkarın.
5 Üründe hasar olup olmadığını kontrol edin. Hasar varsa hemen bildirin.

Aygıtı Monte Etme

Genel Bakış

Aşağıdaki montaj yönergeleri PowerConnect 2808/16/24/48 aygıtları içindir. Üç aygıt montaj seçeneği vardır:

• Rafa Montaj
• Düz Yüzeye Kurulum
• Duvara Montaj

Kurulum Uyarıları

DİKKAT:Aşağıdaki yordamları uygulamadan önce Ürün Bilgileri Kılavuzu'nda bulunan güvenlik yönergelerini okuyun ve uygulayın.

DİKKAT: Bu bölümdeki yordamları uygulamadan önce aşağıdaki noktalara dikkat edin:

• Aygıtin sallanıp düşmemesi için konacağı rafın veya kabinin yeterince güvenli olduğundan emin olun.
• Güç kaynağı devrelerinin gerektiği gibi topraklandığından emin olun.
• Servis uyarılarna uyun. Sistem belgelerinde belirtilenlerden başka bir biçimde bir aygıta servis yaptırmayın. İçinde şimşek bulunan üçgen işaretli kapakları açmak veya çıkarmak elektrik çarpmasına neden olabilir. Bu bileşenlerin servisi yalnızca eğitimli servis teknisyenleri tarafından yapılır.
• Güç kablosunun, uzatma kablosunun ve/veya fişin sağlam olduğundan emin olun.
• Aygıtı suya maruz bırakmayın.
• Aygıtı radyatörlerin ve/veya ısı kaynaklarının yanına koymayın.
• Soğutma deliklerinin engellenmediğinden emin olun.
• Aygıtin içine yabancı cisim sokmayın, yangına veya eklektrik çarpmasına neden olabilir.
• Aygıtı yalnızca onaylı donanımlarla kullanın.
• Kapakları çıkarmadan veya iç parçalara dokunmadan önce aygıtin soğumasını bekleyin.
• Aygıtin güç devrelerini, kablo sistemini ve aşırı akım koruması sağlayan araçları aşırı yüklememesini sağlayın. Güç kaynağı devrelerine aşırı yüklenme olup olmadığını anlamak için aygıtlə aynı hatta bağlı tüm aygıtların amper değerlerini toplayın. Ve bu toplamı devrenin sınır değeriyle karşılaştırın.

- Aygıtı ortam sıcaklığının 40°C'yi (104°F) aşabildiği yerlere kurmayın.

- Aygıtın ön, yan ve arka tarafından hava akışının engellenmediğinden emin olun.

Aygıtın Rafa Kurulumu

DİKKAT: Ürün bilgileri Kılavuzundakilgüvenlik bilgilerini ve aygıta bağlanan veya onu destekleyen diğer aygıtların güvenlik bilgilerini okuyun.

DİKKAT: Aygıtı bir rafa veya kabinemonte etmeden önce tüm kabloları çıkarın.

DİKKAT: bir rafa birden fazla aygıt monte edileceği zaman, aygıtları aşağıdaki yukarı doğru monte edin.

Aygıtı rafa aşağıdaki gibi kurun:

1 Aygıttaki montaj deliklerini raf montaj kösebendinde bulunan deliklerle aynı hizaya getirerek, verilen raf montaj kösebendini aygıtın bir tarafına yerleştirin. Aşağıdaki resimde kösebentlerin nereye yerleştirileceği gösterilmektedir.

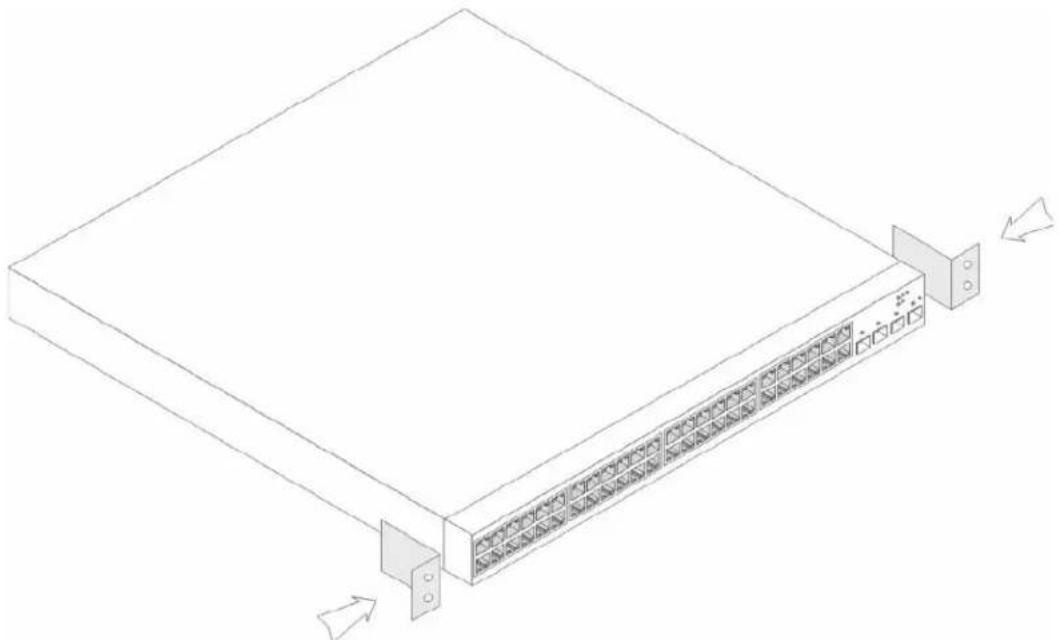

Şekil 2-1. Raf Montajı için Köşebendin Takılması

2 Verilen vidaları raf montaj deliklerine takıp bir tornavidayla sıkın.
3 Aygıtin diğer tarafından raf montaj köşebendi için bu işlemi tekrarlayın.
4 Aygıtrafa yerleştirmek üzere aygıttaki raf montaj deliklerini raftaki montaj deliği ile aynı hizaya getirerek.
5 Raf vidalarını (ürünle verilmemiştir) kullanarak birimi rafa sabitleyin. Üstteki vidalardan önce alttakileri sıkın. Havalandırma deliklerinin engellenmediğinden emin olun.

Düz Bir Yüzeye Kurma

Aygıt rafa takılmayacaksa düz bir yüzeye kurulmalıdır. Yüzey aygıtin ve aygıt kablolarının ağırlığını taşıyabilmelidir.

1 Yapışkanlı kauçuk ayakları (aygıtla birlikte verilmiştir) aygıt kasasının altındaki işaretli yerlere takın.
2 Aygıtı sabit bir yüzeye yerleştirin, yanlardan 5,08cm (2 inç), arka taraftan ise 12,7cm (5 inç) boşluk bırakın.
3 Aygıtin gerektiği gibi hava aldığından emin olun.

Duvara takma

Aygıtı bir duvara takmak için:

1 Montaj yerinin aşağıdaki koşullara uygun olduğundan emin olun:

• Duvarın yüzeyi aygıtı taşıyabilmelidir.
- Gerektiği gibi birhavalandırma olmasını sağlamak üzere yanlardan en az 5,1 cm (2 inç), arka taraftan ise güç kablosu için 12,7 cm (5 inç) bırakın.
- Yer, doğrudan güneş ışığı almamalıdır.
- Yer, herhangi bir ısı kaynağından en az 61 cm (2 fit) uzakta olmalı, oda ısıtma cihazları doğrudan birime bakıyor olmamalıdır.
- Yer, ısınmaması için gerektiği gibi hava almalıdır.
- Aygısı veri veya elektrik kablolarının yakınlarına yerleştirmeyin.
• Güç kablosu bir prize takılabilmelidir.

2 Verilen duvar montajı köşebendini aygıtin her iki tarafına takmak üzere, aygıttaki montaj deliklerini raf montaj delikleriyle hizalayın. Aşağıdaki resimde köşebentlerin nereye takılacağı gösterilmektedir.

Şekil 2-2. Duvara Montaj için Köşebent Takma

3 Verilen vidaları raf montaj deliklerine takın ve bir tornavidayla sıkın.
4 Duvara montaj köşebentleri için de aygıtin her iki tarafından bu işlemi tekrarlayın.
5 Aygıtı duvarda monte edileceği yere getirin.
6 Duvarda, aygıtı tutacak olan vidaların yerlerini işaretleyin.
7 İşaretli yerlerde delik açın ve tüm dübelleri (ürünle birlikte verilmemiştir) deliklere takın.
8 Aygıtı duvara vidalarla (ürünle birlikte verilmemiştir) sabitleyin. Havalandırma deliklerinin kapanmamasına dikkat edin.

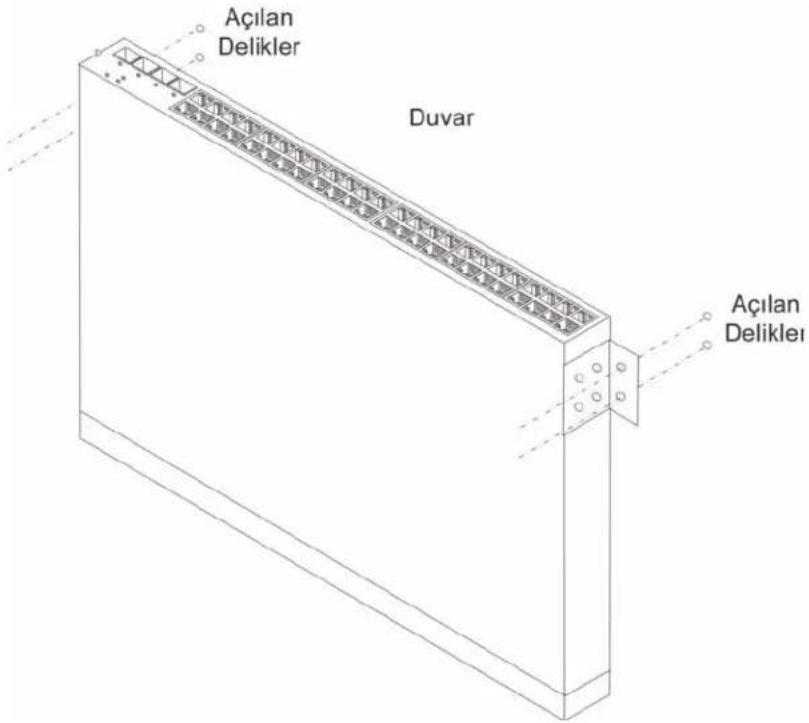

Şekil 2-3. Aygıtı Duvara Monte Etme

Açılan Delikler Duvar Açılan Delikler

Aygıtı Güç Kaynağına Bağlama

1 Verilen standart AC güç kablosunu arka paneldeki AC konektörüne takın.
2 Bu noktada güç kablosunu topraklı bir AC prize takmayın. Aygıtı, Aygıtı Başlatma ve Yapılandırma bölümünde anlatılan adımları kullanarak bir güç kaynağına bağlayın.

Şekil 2-4. Güç Kaynağına Bağlama

3 Aygıtı bir güç kaynağına bağladıktan sonra, ön paneldeki LED'lere bakarak aygıtin bağlı olduğundan ve düzgün şekilde çalıştığından emin olun.

Aygıtl Çalıştırma ve Yapılandırma

Tüm harici bağlantıları yaptıktan sonra, aşağıdaki gibi devam edin:

• Aygıt yönetilmeyen anahtar olarak kullanılacaksa, terminal bağlantısına gerek yoktur.
• Terminal bağlantısı, aygıt yönetilen modda kullanılacaksa gereklidir.

NOT: PowerConnect 2808'de dahili bir seri bağlantı noktası vardır.

Gelişmiş özellikler belgeler CD'sindeki Dell™ PowerConnect™ 2800 Kullanıcı Kılavuzu'nda açıklanmıştır.

NOT: Devam etmeden önce, bu ürünün sürüm notlarını okuyun. Sürüm notları http://support.dell.com adresinden indirilebilir.

NOT: http://support.dell.com adresindeki Dell destek web sitesinden kullanıcı belgelerinin en yeni sürümünü edinmeniz önerilir.

Yönetim Modları

PowerConnect 2808/16/24/48'in ön panelinde basılabilecek bir Mod düğmesi vardır. Mod düğmesi, Yönetilen ve Yönetilmeyen Mod arasında veya Güvenli moddan Yönetilen modlara geçiş sağlar. Yönetim Modlarının tam açıklaması için belgeler CD'sindeki Dell™ PowerConnect™ 2800 Kullanıcı Kılavuzu'na bakın.

Aygıtı Ağa Bağlama

Bir bağlantı noktasına bağlamak için her iki uçta RJ-45 konektörleriyle Kategori 5 Blendajsız Bükülü Çift (UTP) kablo kullanın. Ethernet aygıtındaki RJ-45 bağlantınoktaları otomatik Ortama Bağlı Arayüz/Otomatik İletişim modunda dahili aktarma kablo sistemiyle Ortama Bağlı Arayüz (MDI/MDIX) ile çalışmayı destekler. Otomatik iletişimi destekleyen diğer Ethernet ağlarına (sistemler, sunucular, anahtarlar veya yönlendiriciler) bağlantı için standart, doğrudan bağlantı sağlayan, burdensü çift kablolar kullanılabilir.

NOT: Bir RJ-45 bağlantı noktasına telefon fişi takmayın. Aksi takdirde Ethernet aygıtı zarar görür. RJ-45 konektörleriyle, yalnızca FCC standartlarına uygun bükülü çift kablolar kullanın.

NOT: Bağlantı noktalarında otomatik iletişim kapalıysa, doğrudan bağlantı kabloları kullanılmalıdır.

Aygıtı ağa bağlamak için:

1 Bükülü Çift kablonun bir ucunu aygıtin RJ-45 konektörüne, diğer ucunu bir anahtara veya sunucuya bağlayın.
2 Her bükülü kablo çiftinin 100 metreden (328 fit) fazla olmamasına dikkat edin.

Her bağlantı yapıldıkça, aygıttaki her bağlantı noktasına karşılık gelen mürekkep LED'i yanarak (yeşil veya sarı) bağlantının geçerli olduğunu belirtir.

Terminali Aygıta Bağlama

Aygıt 28016/24/48 modellerde harici bir konsol bağlantı noktası sağlar. Konsol bağlantı noktası, aygıtı izlemek ve yapılandırmak için kullanılan terminal öykünme yazılımı çalıştıran bir terminal masaüstü sistemine bağlantı sağlar.

Konsol bağlantı noktası konektörü, veri terminali donanımı (DTE) konektörü olarak kullanılan bir DB-9 erkek konektördür.

Konsol bağlantı noktasını kullanmak için aşağıdaki keler gerekir:

• Seri bağlantı noktalı ve VT100 terminal öykünme yazılımı çalıştıran, VT100 uyumlu terminal veya masaüstü ya da taşınabilir sistem.
• Konsol bağlantı noktası için DB-9 dişi konektör bulunan bir RS-232 aktarma kablosu ve terminal için uygun konektör.

Aygıtın Konsol bağlantı noktasına bir terminal bağlamak için aşağıdakikeri yapın:

1 Verilen RS-232 aktarma kablosunu, VT100 terminal öykünme yazılımını çalıştıran terminale takın.
2 Terminal öykünme yazılımının aşağıdaki gibi ayarlandığından emin olun:

a Konsola bağlanmak için uygun seri bağlantı noktasını (seri bağlantı noktası 1 veya seri bağlantı noktası 2) seçin.

b Veri hızını 9600 baud olarak ayarlayın.

c Veri formatını 8 veri bit, 1 durak biti ve eşleme yok seçeneğine ayarlayın.

d Akış denetimini yok seçeneğine ayarlayın.

e Özellikler altında, Öykünme modu için VT100'ü seçin.

f İşlev, Ok ve Ctrl tuşları için Terminal tuşlarını seçin. Ayarın Windows tuşları için değil, Terminal tuşları için olduğundan emin olun.

BİLDİRİM: Microsoft® Windows 2000, Windows XP veya Windows Vista ile HyperTerminal'i kullanırken, en yeni hizmet paketlerini yüklediğinizden emin olun. Windows 2000 Service Pack 2 ile, ok tuşları HyperTerminal'in VT100 öykünmesinde düzgün şekilde çalışır. Windows 2000, Windows XP ve Windows Vista hizmet paketleriyle ilgili daha fazla bilgi için www.microsoft.com adresine gidin.

3 RS-232 aktarma kablosunun dişi konektörünü doğrudan aygıttaki Konsol bağlantı noktasına takın ve sabitleme vidalarını sıkın. PowerConnect 2800 serisi Konsol bağlantı noktası arka paneldedir.

Şekil 3-1. PowerConnect 2800 Serisi Konsol Bağlantı Noktasına Bağlama

100-240VAC AC Güç Kaynağı Arayüzü

Aygıtı Başlatma - Yönetilen Modu

Bu bölümde anlatılan yordamlar, aygıt yönetilen anahtar olarak çalıştırılmak üzere ayarlanacağı zaman geçerlidir. PowerConnect 2808/16/24/48 modellerinde, çift işlevli, yerleşik bir Mod Düğmesi vardır. Yönetilen ve yönetilmeyen modları arasında geçiş yapmak için yedi saniyeden az bir süre Mod Düğmesine basın.

Aygıt yönetilen anahtar olarak çalışacak şekilde ayarlandığında, başlatma yordamı bağlı terminalde aşağıdaki gibi izlenebilir:

1 Aygıtin konsol bağlantı noktasının bir VT100 terminal aygıtına veya RS-232 aktarma kablosu ile VT100 terminal öykünmesine bağlı olduğundan emin olun.
2 Bir AC elektrik prizi bulun.
3 AC elektrik prizini devre dışı bırakın.
4 Aygıtı AC elektrik prizine bağlayın.
5 AC güç prizini etkinleştirin.

Yerel terminal bağlı iken güç açılırsa, aygıt Power On Self Test (Açılış Sırasında Kendi Kendini Sınama) (POST) moduna geçer. POST, aygıt her çalıştırıldığında çalışır ve aygıtı tam olarak başlatmadan önce tam anlamıyla işleyip işlemediğini belirlemek için donanım bileşenlerini kontrol eder. Önemli bir sorun algılanırsa, program akışı durur. POST işlemi başarılı olursa, RAM'e geçerli bir yürütülebilir görüntü yüklenir. Terminalde POST iletileri görüntülenir ve testin başarılı veya başarısız olduğunu belirtir.

Başlatma işlemi, yönetilmeyen modunda yaklaşık 45 saniye, diğer modlarda 90 saniye çalışır.

Başlangıç Yapılandırması - Yönetilen Modu

Bu bölümde anlatılan bilgiler ve yordamlar, Yönetilen Mod anahtarı olarak çalıştırılmak üzere ayarlanacağı zaman geçerlidir.

BİLDİRİM: Anahtarın fabrikadan çıkış ayarı Yönetilmeyen Modur. Aygıt yapılandırmasının tam açıklaması için Dell™ PowerConnect™ 28xx Sistemleri Kullanıcı Kılavuzu, Bölüm 4, Aygıtı Başlatma ve Yapılandırma kısmına bakın.

NOT: Temel başlangıç yapılandırması aşağıdaki varsayımlara göre yapılır:

• PowerConnect aygıtı daha önce hiç yapılandırılmamıştır ve aldığınız durumdadır.
• PowerConnect aygıtı başarıyla başlatılmıştır.
- Konsol bağlantısı yapılmıştır ve bir VT100 terminal aygıtının ekranında konsol komut istemi görüntülenmiştir. (Komut isteminin düzgün şekilde görüntülendiğini doğrulamak için tuşuna birkaç defa basın.)

Başlangıç yapılandırması Seri bağlantı noktası kullanılarak yapılır. Başlangıç yapılandırmasından sonra, aygıt bağlı olan Seri bağlantı noktasından veya başlangıç yapılandırması sırasında tanımlanmış bir arayüz kullanılarak uzaktan yönetilebilir.

Aygıt ilk defa başlatılırken veya aygıt yapılandırılmadığı için yapılandırma dosyası boş olduğunda sistem, Kurulum sihirbazını kullanmanızı önerir. Kurulum Sihirbazı başlangıç yapılandırmasında yol gösterir ve aygıtı olabildiğince hızlı şekilde başlatıp çalıştırır.

NOT: Aygıtı yapılandırmadan önce ağ yöneticinizden aşağıdaki bilgileri edinin:

• SNMP Topluluğu Dizesi ve SNMP Yönetim Sistemi IP adresi (isteğe bağlı).
- Kullanıcı Adı ve Parola.
- VLAN 1 arayüzüne atanacak ve aygıtin yönetilmesi için kullanılacak olan IP adresi (varsayılan olarak, her harici ve dahili bağlantı noktası VLAN 1'in üyesidir)
- Ağın IP alt ağ maskesi
- Varsayılan rotayı yapılandırmak için varsayılan ağ geçidi (bir sonraki atlama yönlendiricisi) IP adresi.

Kurulum Sihirbazı anahtar başlangıç yapılandırmasında size yol gösterir ve sistemi olabildiğince hızlı şekilde başlatıp çalıştırır. Kurulum sihirbazını kullanmayı atlayıp, aygıtin CLI modunu kullanarak aygıtı elle yapılandırabilirsiniz. CLI kullanarak aygıtı yapılandırma konusunda yardım için PowerConnect 2800 Serisi Kullanıcı Kılavuzu'na bakın.

Kurulum Sihirbazı aşağıdaki alanları yapılandırır.

• SNMP Topluluğu Dizesi ve SNMP Yönetim Sistemi IP adresi (isteğe bağlı)
- Kullanıcı Adı ve Parola
- Aygıt IP adresi
• IP alt ağ maskesi
• Varsayılan Ağ Geçidi IP adresi

Kurulum Sihirbazı aşağıdaki bilgileri görüntüler:

(Dell Kolay Kurulum Sihirbazına Hoş Geldiniz.

Kurulum Sihirbazı, başlangıç yapılandırmasında size yol gösterir, kolay ve hızlı şekilde çalışmaya başlamanızı sağlar. İsterseniz, kurulum sihirbazını atlayıp CLI moduna girerek anahtarı elle yapılandırabilirsiniz. Sistem size varsayılan bir yanıt verir; Enter tuşuna basarak, varsayılan değeri kabul edersiniz. Kurulum sihirbazının çalışması için bir sonraki soruya 60 saniye içinde yanıt vermelisiniz, aksi takdirde sistem varsayılan sistem yapılandırmasını kullanarak normal şekilde çalışmaya geçer.

Kurulum sihirbazına girmek istiyor musunuz? (Bu soruyu 60 saniye içinde yanıtlamalısınız) (E/H)[E] E)

NOT: Kurulum sihirbazını kullanmamayı seçerseniz, varsayılan IP adresini/maskesini (192.168.2.1/255.255.255.0) kullanarak Web arayüzüne erişebilirsiniz.

NOT: İstediğiniz zaman [CNTRL+Z] girerek Kurulum Sihirbazından çıkabilirsiniz.

Sihirbaz Adımı 1

Aşağıdaki bilgiler görüntülenir:

(Varsayılan olarak, sistem SNMP yönetimi için ayarlanmamıştır.

SNMP (Dell Ağ Yöneticisi için gerekir) kullanarak anahtarı yönetmek için şunları yapabilirsiniz:

*Başlangıç SNMP sürümı 2 hesabını şimdi ayarlama.

*Daha sonra tekrar dönerek SNMP v1/v2 hesaplarını ayarlama

SNMP hesaplarını ayarlama ile ilgili daha fazla bilgi için lütfen kullanıcı belgelerine bakın.

SNMP yönetim arayüzünü şimdi ayarlamak istiyor musunuz? (E/H)[E] H)

2. Adıma geçmek için [H] girin.

Kurulum sihirbazına devam etmek için [E] girin. Aşağıdaki bilgiler görüntülenir:

(SNMP yönetim hesabını ayarlamak için yönetim sistemi IP adresini ve ilgili yönetim sisteminin anahtara erişmek için kullandığı "topluluk dizesi" veya parolasını belirtmelisiniz. Sihirbaz otomatik olarak bu hesaba en yüksek erişim düzeyini [Ayrıcalık Düzeyi 15] atar.

Bu ayarı değiştirmek ve yeni yönetim sistemleri eklemek için Dell Ağ Yöneticisini veya CLI'yı kullanabilirsiniz. Yönetim sistemleri ekleme konusunda daha fazla bilgi için kullanıcı belgelerine bakın.

Yönetim istasyonu eklemek için:

Lütfen kullanılacak SNMP topluluğu dizesini girin: [Dell_Network_Manager])

Bir Yönetim İstasyonundan yönetmek için lütfen Yönetim Sisteminin IP adresini (A.B.C.D) veya joker karakter (0.0.0.0) girin:[0.0.0.0]

Sihirbaz Adımı 2

Aşağıdaki bilgiler görüntülenir:

(Şimdi başlangıç ayrıcalığı (Düzey 15) kullanıcı hesabınızı ayarlamamız gerekiyor.

Bu hesap CLI'da, Telnet'te ve Web arayüzünde oturum açmak için kullanılır.

Daha sonra başka hesaplar da oluşturabilir ve ayrıcalık düzeylerini değiştirebilirsiniz.

Kullanıcı hesapları oluşturma ve ayrıcalık düzeylerini değiştirme ile ilgili daha fazla bilgi için kullanıcı belgelerine bakın.

Bir kullanıcı hesabı oluşturmak için:

Kullanıcı adını girin<1-20>:admin

Lütfen kullanıcı parolasını girin:*****

Lütfen kullanıcı parolasını tekrar girin:*****

Sihirbaz Adımı 3

Aşağıdaki bilgiler görüntülenir:

(Sonra, bir IP adresi oluşturulur.

IP adresi varsayılan VLAN'da (VLAN 2) tanımlanır. Bu, anahtar için Telnet, Web arayüzü veya SNMP arayüzüne erişmek üzere kullandığınız IP adresidir. IP adresi oluşturmak için:

Lütfen aygıtin IP adresini girin (A.B.C.D):10.6.22.100

Lütfen aygıtin IP alt ağ maskesini girin (A.B.C.D veya nn):[255.255.255.224])

Sihirbaz Adımı 4

Aşağıdaki bilgiler görüntülenir:

(Son olarak, varsayılan ağ geçidini ayarlayın.

Lütfen bu ağın erişildiği ağ geçidinin IP adresini girin (örneğin, 192.168.1.1). Varsayılan ağ geçidi (A.B.C.D):[10.6.22.97])

Varsayılan ağ geçidini girin.

Enter tuşuna basın. Aşağıdakiler görüntülenir (açıklanan örnek parametrelere göre):

(Bu, toplanan yapılandırma bilgileridir:

SNMP Arayüzü = Dell_Network_Manager@0.0.0.0

Kullanıcı Hesabı kurulumu = admin

Parola = **********

Yönetim IP adresi = 10.6.22.100 255.255.255.224

Varsayılan Ağ Geçidi 10.6.22.97'dir

Sihirbaz Adımı 5

Aşağıdaki bilgiler görüntülenir:

(Bilgiler doğruysa, lütfen yapılandırmayı kaydetmek ve başlangıç yapılandırma dosyasını kopyalamak için (E) harfini seçin. Bilgiler yanlışsa, yapılandırmayı yoksaymak ve sihirbazı yeniden başlatmak için (H) harfini seçin: (E/H)[E] E

SNMP yönetim arayüzü yapılandırılıyor.

Kullanıcı hesabı yapılandırılıyor......

IP ve alt ağ yapılandırılıyor......

Dell Kolay Kurulum Sihirbazını kullandığınız için teşekkür ederiz.)

Web Yapılandırması

1 Web kullanıcı arayüzünde Sistem IP Adresi penceresini açın.

Şekil 3-2. Web Yapılandırması Kullanıcı Arayüzü

Dell OpenManage Switch Administrator Support Help About Log Out PowerConnect 2024 10.6.22.100 IP Interface Parameters Home System General IP Addressing IP Interface P Diagnostics Management Sec SNMP File Management DHCP Server Advanced Settings Switch Statistics/RMON Quality of Service IP Interface Parameters Print Refresh DHCP Disable IP Address 10.6.22.100 (X.X.X.X) Subnet Mask 255.255.255.224 (X.X.X.X) Default Gateway 10.6.22.97 (X.X.X.X) DHCP IP Address DHCP Subnet Mask DHCP Default Gateway Apply DHCP Address Apply Changes

2 IP Adresini, Alt Ağ Maskesini ve Varsayılan Ağ Geçidini girin.
3 Değişiklikleri Uygula'yi tıklatın. Aygıt yapılandırılmıştır.

Yeni Çıkan Çevre Dostu Özellik: Yeşil Ethernet

Yeşil Ethernet özelliği ağ enerji tüketimini iyileştirir. Yeşil Ethernet güç tasarrufu teknolojisi bir Bozuk Bağlantı ve/veya Kısa Devre algıladığında güç tüketimini otomatik olarak azaltır, ağ bütünlüğünü bozmadan ağların her bağlantı noktası için daha az enerji harcamasını sağlar ve daha ileri düzeyde çevre dostudur. Enerji Algılama ve Kısa Devre modları varsayılan olarak etkindir.

Düzenleme Bildirimleri

Ek düzenleme bilgileri için www.dell.com adresinde aşağıdaki konumda bulunan Mevzuata Uygunluk Anasayfası'na bakın: www.dell.com/regulatory_compliance.
