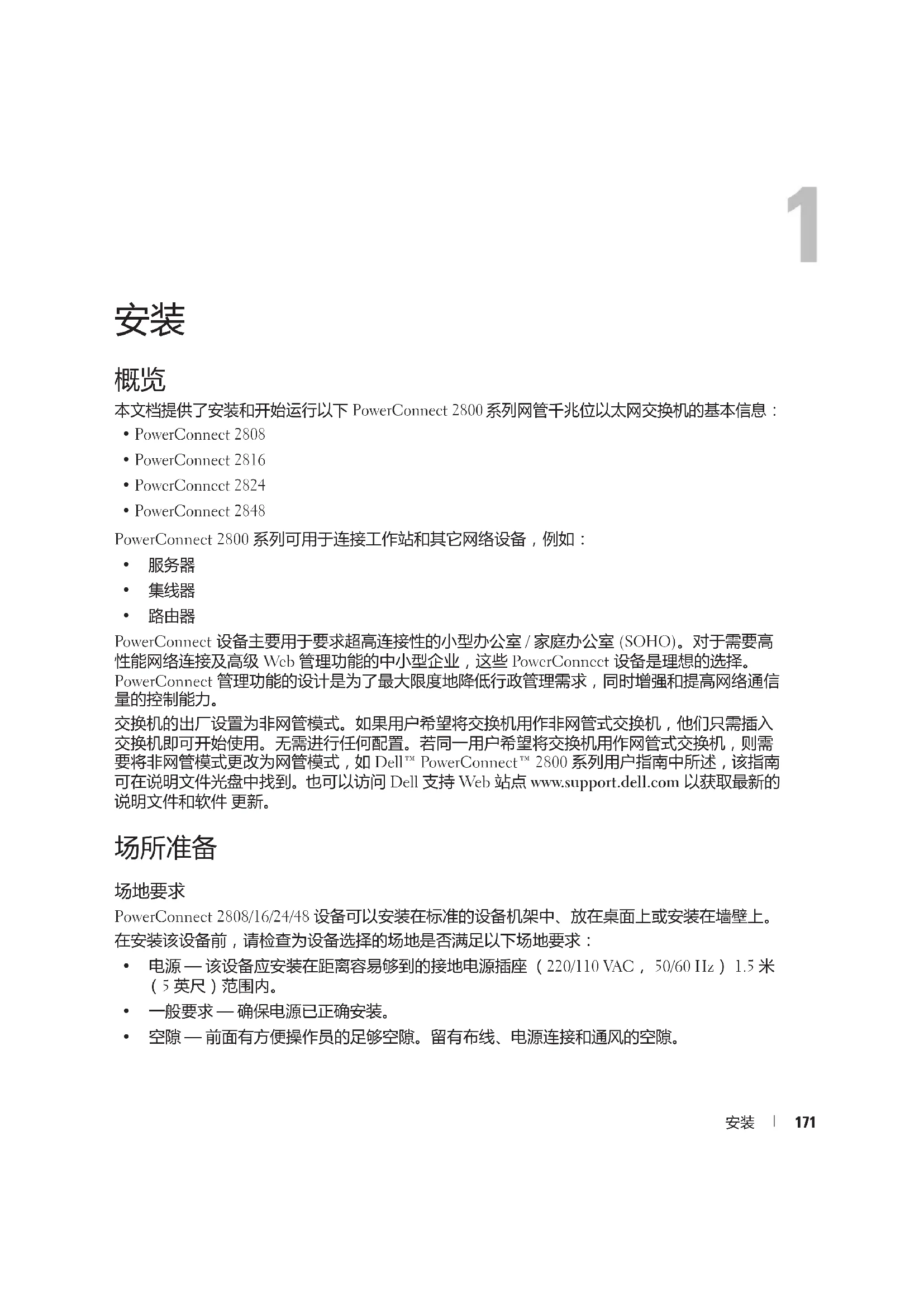

本文档提供了安装和开始运行以下 PowerConnect 2800 系列网管千兆位以太网交换机的基本信息：

• PowerConnect 2848 PowerConnect 2800 系列可用于连接工作站和其它网络设备，例如：

PowerConnect 设备主要用于要求超高连接性的小型办公室 / 家庭办公室 (SOHO)。对于需要高 性能网络连接及高级 Web 管理功能的中小型企业，这些 PowerConnect 设备是理想的选择。 PowerConnect 管理功能的设计是为了最大限度地降低行政管理需求，同时增强和提高网络通信

交换机的出厂设置为非网管模式。如果用户希望将交换机用作非网管式交换机，他们只需插入 交换机即可开始使用。无需进行任何配置。若同一用户希望将交换机用作网管式交换机，则需 要将非网管模式更改为网管模式，如 Dell™ PowerConnect™ 2800 系列用户指南中所述，该指南 可在说明文件光盘中找到。也可以访问 Dell 支持 Web 站点 www.support.dell.com 以获取最新的 说明文件和软件 更新。

PowerConnect 2808/16/24/48 设备可以安装在标准的设备机架中、放在桌面上或安装在墙壁上。 在安装该设备前，请检查为设备选择的场地是否满足以下场地要求：

• 电源 — 该设备应安装在距离容易够到的接地电源插座 （220/110 VAC， 50/60 Hz） 1.5 米 （5 英尺）范围内。

• 空隙 — 前面有方便操作员的足够空隙。留有布线、电源连接和通风的空隙。172

布线路径应避免电子噪声源，如无线电发射器、广播放大器、电源线路和荧光照明装置。

• 环境要求 — 设备的操作环境温度应在 0 到 45 °（32 至 113 ° ）范围内，相对湿度最高为 95%，非冷凝。确保水或湿气不会进入设备包装箱。

要拆封 PowerConnect 设备：

拆封设备之前，检查封装，并且报告任何损坏迹象。

从包装中小心地取出设备，并将其放在安全、稳定且干净的表面上。

以下安装说明适用于 PowerConnect 2808/16/24/48 设备。有三种设备安装方法：

小心 在执行以下任何步骤之前，请阅读并遵循产品信息指南中的安全说明。

小心 在执行本部分的步骤之前，请注意以下几点：

确保安装设备的机架或机柜已固定牢固，以防止设备不稳定和

• 观察并遵循服务标记。除系统说明文件介绍的设备外，请勿对任何设备进行维修。打开或 卸下带三角形闪电符号的盖板可能会遭受电击。这些组件只能由经过培训的维修技术人员

请勿将外部物体放入设备，因为这可能导致火灾或电击。

卸下盖板或接触内部设备前，先让设备冷却。

确保设备的电源线路、配线和过电流保护没有过载。为确定电源线路过载的可能性，请将安 装在同一线路中的所有设备的电流额定值加起来，作为设备。然后将这个总电流值与线路的

阅读产品信息指南中的安全信息，以及连接到该设备或支持该设备的其它设备的安全信息。

先断开设备连接的所有电缆，然后将设备安装在机架或机柜上。

将多个设备安装到机架中时，请自下而上安装设备。 按照以下步骤在机架上安装设备：

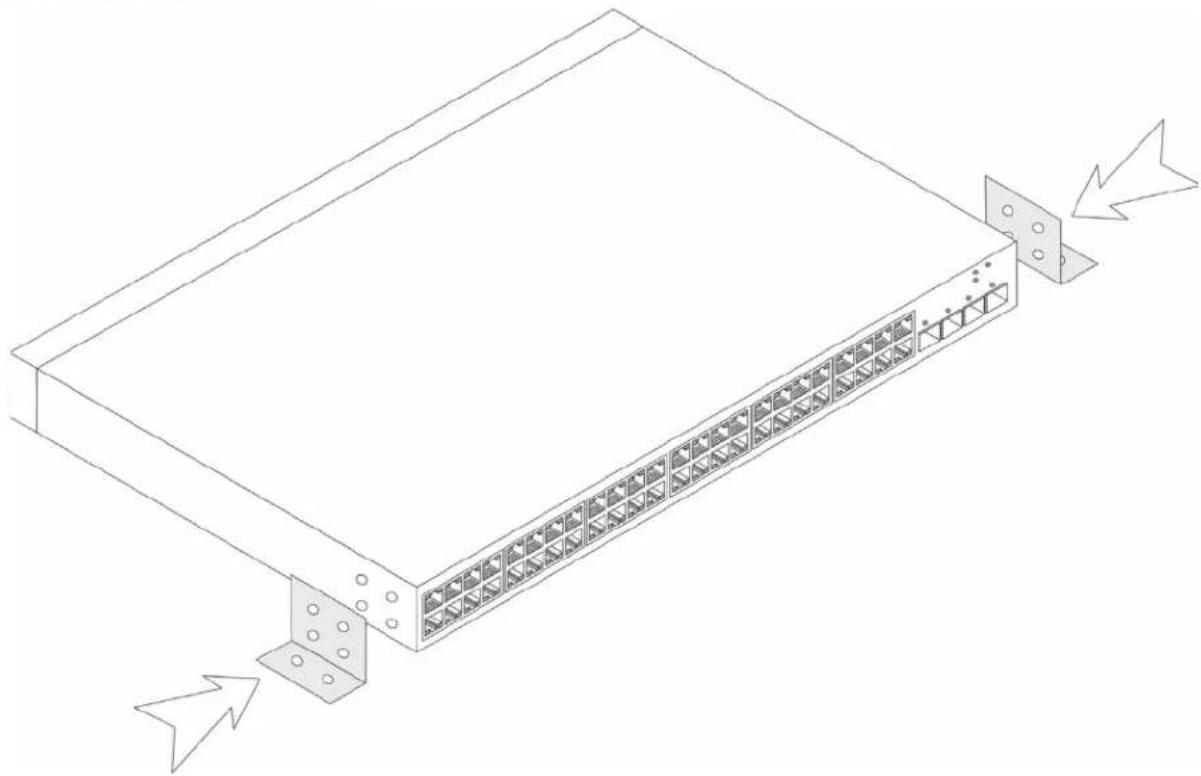

将附带的机架固定支架放在设备的一侧，确保设备上的机架固定孔与机架固定支架上的固定孔对 齐。下图说明了安装支架的位置。 图 2-1. 安装机架以便进行支架安装

将附带的螺钉插入机架固定孔并用螺丝刀拧紧。

将设备插入机架，确保设备上的机架固定孔与机架上的固定孔对齐。

用机架螺钉 （未提供）将设备固定到机架上。首先拧紧下面一对螺钉，然后拧紧上面一对螺钉。 确保未阻塞通风孔。安装设备

如果不将设备安装到机架上，则必须将其安装到平坦表面上。 该表面必须能够支持设备和设备电缆

在机箱底部的每个标记位置贴上自粘胶垫 （随设备提供）。

厘米）的空隙以保证通风良好，同时在设备后面留出

厘米）以上，而且不能有区域热风口指向设备。

将附带的墙壁固定支架放在设备的一侧，确保设备上的固定孔与机架固定支架上的固定孔对齐。 下图说明安装支架的位置。176

将附带的螺钉插入机架固定孔并用螺丝刀拧紧。

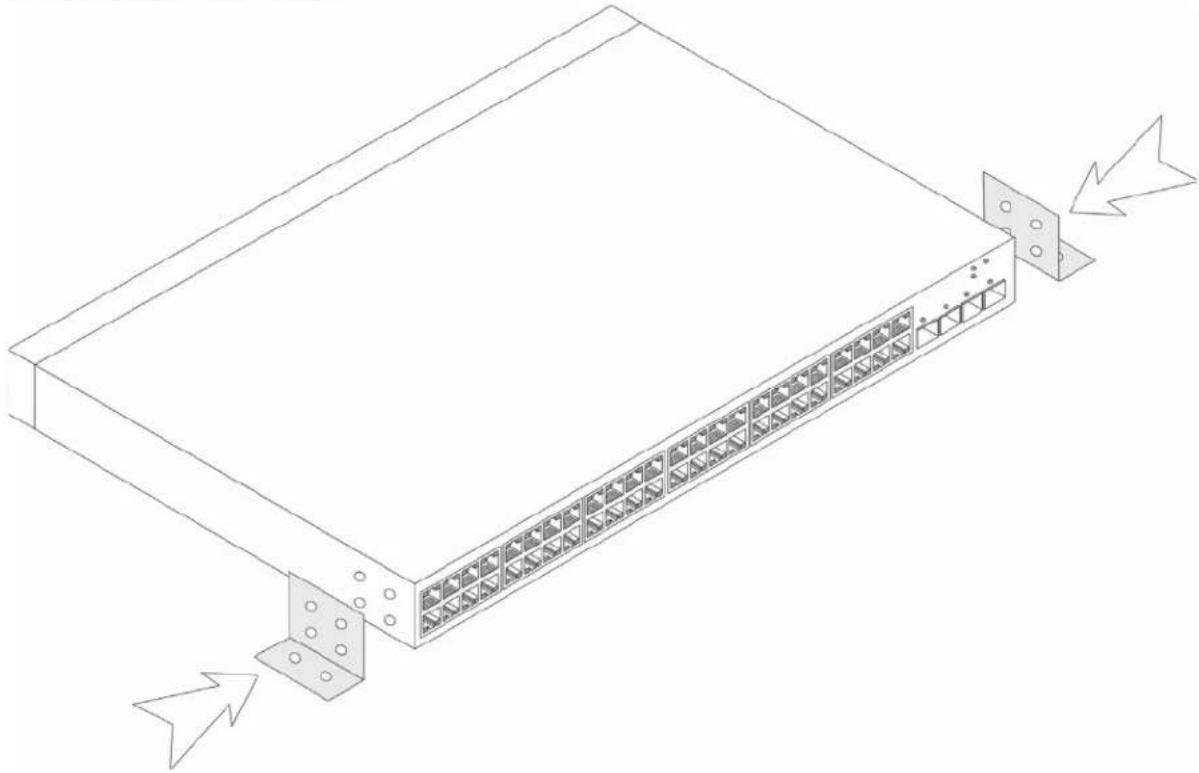

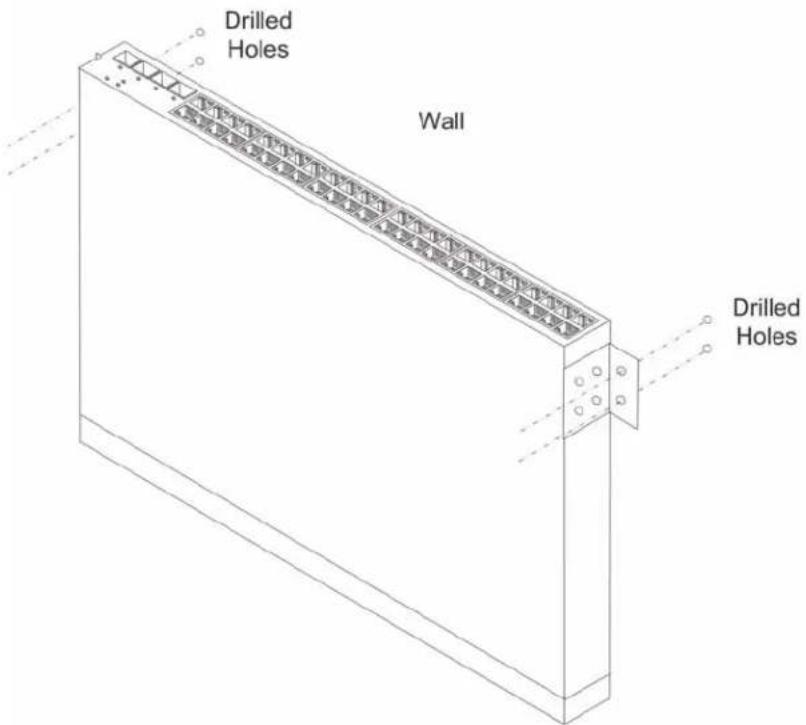

在墙壁上标记必须准备设备固定螺钉的位置。

在标记的位置钻孔，然后将所有插头 （未提供）放入孔内。

用螺钉 （未提供）将设备固定到墙壁上。确保未阻塞通风孔。安装设备

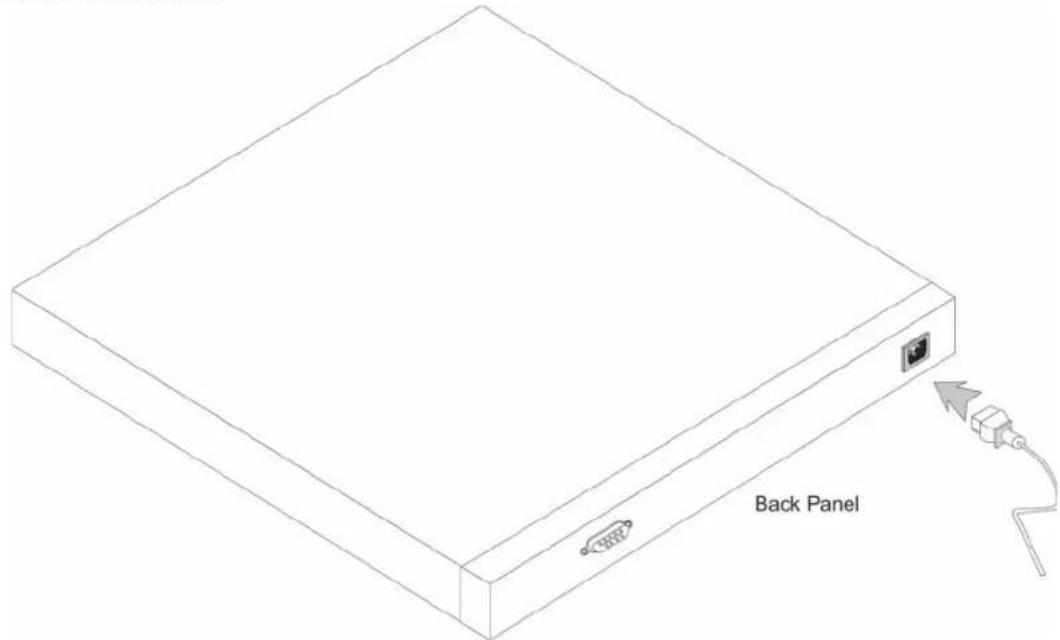

将附带的标准交流电源电缆连接到背面板上的交流电源连接器。

此时，请勿连接电源电缆至接地交流电源插座。 按 “启动和配置设备”中详细介绍的步骤，将设 备连接到电源。178

将设备连接到电源后，通过前面板上的 LED 指示灯确认设备已连接并运行正常。启动和配置设备

如果设备要用作非网管式交换机，则无需进行终端连接。

如果设备要在网管模式下使用，则必须进行终端连接。

PowerConnect 2808 具有内部串行端口。 说明文件光盘上的 Dell™ PowerConnect™ 2800 用户指南中介绍了高级功能。

继续之前，请阅读本产品的发布注释。 发布注释可从 h http://support.dell.com

建议从 Dell 支持 Web 站点 h http://support.dell.com 获取用户说明文件的最新修订版本。

PowerConnect 2808/16/24/48 的前面板上有一个模式按钮。用模式按钮可以切换网管模式和非网 管模式，或从安全模式更改为网管模式。有关管理模式的完整说明，请参阅说明文件光盘上的 Dell™ PowerConnect™ 2800 ” 用户指南。

要连接到上行链路端口，可使用两端带有 RJ-45 接头的第 5 类非屏蔽双绞线 (UTP) 电缆。以太 网设备上的 RJ-45 端口支持自动协议模式下的自动介质相关接口 / 带有内部交叉配线的介质相 关接口 (MDI/MDIX) 操作。标准直通双绞线电缆可用于连接到其它支持自动协议的以太网网络 （系统、服务器、交换机或路由器）。

请勿将电话插孔连接器插入 RJ-45 端口。这样会损坏以太网设备。仅使用符合 FCC 标准并带有 RJ-45

如果端口上关闭了自动协议，则必须使用直通电缆。

将双绞线电缆的一端连接到设备的 RJ-45 连接器，然后将另一端连接到交换机或服务器。

完成所有连接后，设备上每个端口所对应的链接 LED 指示灯会点亮 （绿色或琥珀色）， 以 表 示连接是否正常。180

型号为 28016/24/48 的设备提供了外部控制台端口。控制台端口可连接至运行终端仿真软件的终端 台式机系统以监控和配置设备。 控制台端口连接器是一个作为数据终端设备 (DTE) 连接器实现的 DB-9 插头连接器。 要使用控制台端口，必须具备下列条件：

• VT100 兼容终端或带有串行端口并运行 VT100 终端仿真软件的台式机或便携式系统。

DB-9 内孔连接器和连接终端的适当连接器的 RS-232

要将终端连接到设备控制台端口，请执行下列步骤：

确保设置用于终端键 （非 Windows

在 Microsoft® Windows 2000、 Windows XP 或 Windows Vista 中使用 HyperTerminal 时，请确保安装 了最新的服务软件包。使用 Windows 2000 服务软件包 2，箭头键在 HyperTerminal 的 VT100 仿真中功能正 常。 有关 Windows 2000、 Windows XP 和 Windows Vista 服务软件包的详细信息，请访问 www.microsoft.com。

RS-232 交叉电缆的内孔连接器直接连接到设备上的设备控制台端口，并拧紧系留固定螺钉。 PowerConnect 2800 系列控制台端口位于背面板上。 图 3-1. 连接至 PowerConnect 2800 系列控制台端口 引导设备 - 网管模式 本部分介绍的步骤涉及设置为网管式交换机的设备。 PowerConnect 2808/16/24/48 型号包括内置双 用模式按钮。要切换网管模式和非网管模式，可以按模式按钮 （不超过七秒）。启动和配置设备

将设备设置为网管式交换机后，可按以下操作在连接的终端上监控引导步骤：

连接本地终端并打开电源后，设备将进行开机自测 (POST)。开机自测在设备每次初始化时运行， 并在完全引导之前检查硬件组件，以确定设备是否完全可操作。 如果检测到严重问题，程序流将停 止。 如果成功通过开机自测，一个有效的可执行程序映像被载入到随机存取存储器 (RAM) 中。 开 机自测信息显示在终端上，并表明测试获得成功或发生故障。 在非网管模式下，引导过程的运行时间不超过 45 秒，在其它模式下的运行时间则为 90 秒左右。 初始配置 - 网管模式 本部分介绍的信息和步骤适用于设置为网管模式的交换机设备。

交换机的出厂设置为非网管模式。有关设备配置的完整说明，请参阅 Dell™ PowerConnect™ 28xx 系统用 户指南的第 4 章，“启动和配置设备”。

• 该 PowerConnect 设备以前从未配置过，并且设备的状态与您接收它时相同。

• PowerConnect 设备成功启动。

• 控制台连接已建立，控制台提示符显示在 VT100 终端设备的屏幕上。 （按几下 <Enter> 键以验证

初始设备配置通过串行端口进行。初始配置之后，可以从已经连接的串行端口对设备进行管理，也 可以通过初始配置期间定义的接口进行远程管理。 设备首次启动或配置文件为空 （因为未配置设备）时，系统会提示您使用安装向导。安装向导会指导 您完成设备初始配置，并且尽快启动和运行设备。

在配置设备之前，从网络管理员处获取以下信息：

• SNMP 团体字符串和 SNMP 管理系统 IP 地址（可选）。

• 分配给 VLAN 1 接口的 IP 地址，设备将通过该接口进行管理 （默认情况下，每个外部端口和内部端 口都是 VLAN 1 的一个成员）

• 用于配置默认路由的默认网关 （下一跳路由器） IP 地址。 安装向导会指导您完成设备初始配置，并且尽快启动并 运行系统。也可跳过安装向导，然后通过 设备的 CLI 模式手动配置设备。使用 CLI 配置设备时，可参考 PowerConnect 2800 系列用户指南 以获取帮助。182

是否进入安装向导 （必须在 60 秒之内回答此问题）？ (Y/N)[Y] Y)

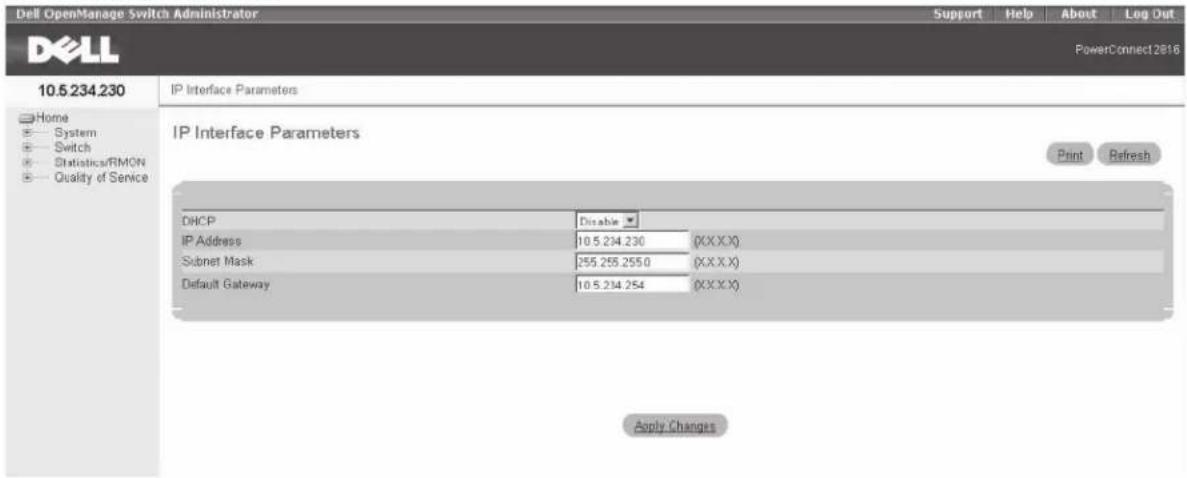

如果选择不使用安装向导，也可使用默认 IP 地址 / 掩码 (192.168.2.1/255.255.255.0) 访问 Web 接口。

可随时输入 [Ctrl+Z] 退出安装向导。 向导步骤 1

( 在默认情况下，系统不会设置为使用 SNMP 管理。 要使用 SNMP 管理交换机 （Dell Network Manager 所必需的），可执行以下操作：

。向导会自动为此帐户分配最高访问级别 [ 优先权级别 15]。 可以使用 Dell Network Manager 或 CLI 更改此设置，

添加其它管理系统。有关添 加管理系统的详细信息，请参阅用户说明文件。

请输入要使用的 SNMP 团体字符串：[Dell_Network_Manager])

(0.0.0.0) 以便从任意管理站进行管理： [0.0.0.0] 向导步骤 2

To setup a user account: Enter the user name<1-20>:[admin] Please enter the user password:***** Please reenter the user password:***** ( 现在需要设置初始优先权 （级别 15）用户帐户。 此帐户用于登录到 CLI、 Telnet 和 Web 接口。 可随后设置其它帐户并更改优先权级别。 有关设置用户帐户和更改优先权级别的详细信息，请参阅用户说明文件。

输入用户名 <1-20>：[admin] 请输入用户密码：***** 请重新输入用户密码：*****) 向导步骤 3

SNMP 接口的 IP 地址。要设置 IP 地址：

请输入设备的 IP 地址 (A.B.C.D)：10.6.22.100 请输入 IP 子网掩码 （A.B.C.D 或 nn）：[255.255.255.224]) 向导步骤 4

( 最后设置默认网关。 请输入此网络可访问的网关的 IP 地址 （例如 192.168.1.1）。默认网关 (A.B.C.D)： [10.6.22.97]

单击应用更改。设备即完成配置。 新增加的环保型功能：绿色以太网 绿色以太网功能降低了网络的能耗。绿色以太网节能技术可自动检测链路断开和 / 或短距离以降低 能耗，从而确保网络的每个端口使用更少的能量且更加环保，而且不会破坏网络的完整性。 默认情况下会启用能量检测和短距离模式。启动和配置设备
