사용 설명서 PowerConnect 2808 DELL

주의 : 주의는 잠재적으로 물건의 손상 , 신체적 부상 또는 사망 등과 같은 결과를 초래 할 수 있음을 뜻합니다 .

이 문서의 정보는 사전 통보 없이 변경될 수 있습니다 . ? 2008 Dell Inc. 저작권본사소유. Dell Inc. 의 사전 서면 승인 없이 어떠한 무단 복제도 엄격히 금합니다 . 본 설명서에 사용된 상표 : Dell, Dell OpenManage, DELL 로고 , Inspiron, Dell Precision, Dimension, OptiPlex, PowerConnect, PowerApp, PowerVault, Axim, DellNet 및 Latitude 는 Dell Inc. 의 상표입니다 . Microsoft 및 Windows 는 Microsoft Corporation 의 등록 상표입니다 .

특정 회사의 마크나 제품 이름의 사실성을 입증하기 위해 기타 상표나 상호를 사용할 수도 있습니다 . Dell Inc. 는 자사가 소유하고 있는 것 이외의 타사 소유 상표 및 상표명에 대한 어떠한 소유권도 가지고 있지 않습니다 . 2008 년 11 월부품 번호 G536K Rev. A02차례 191

이 설명서는 다음과 같은 PowerConnect 2800 시리즈의 웹 기반 기가비트 이더넷 스위치의 설치 및 실행 시작에 필요한 기본 정보를 제공합니다 :

• PowerConnect 2848 PowerConnect 2800 시리즈는 워크스테이션을 비롯하여 다음과 같은 기타 네트워크 장치를 연결 하는데 사용이 가능합니다 :

PowerConnect 장치는 주로 고성능 에지 연결성이 요구되는 소규모 오피스 / 홈 오피스 (SOHO) 를 위해 사용하도록 구성되어 있습니다 . 이러한 PowerConnect 장치는 고급 웹 관리 기능과 함께 고성능 네트워크 연결성을 필요로 하는 중소기업에 이상적입니다 . PowerConnect 관리 기능은 네트워크 처리량 관리를 향상 및 증진시키면서 관리에 소요되는 노력을 최소화할 수 있도록 설

스위치는 출하시 비관리 모드로 제공됩니다 . 사용자가 스위치를 비관리 스위치로 사용하기를 원할 경우 , 스위치의 플러그를 꽂고 사용하면 됩니다 . 구성은 필요하지 않습니다 . 동일한 사용 자가 스위치를 관리 스위치로 사용하기를 원할 경우 , Dell 俵 Po werConnect 俵 2800 시리즈의 사 용 설명서에 설명된 바와 같이 , 모드를 비관리 모드에서 관리 모드로 변경해야 합니다 . 사용 설 명서는 설명서 CD에서사용 가능합니다. 또는 www.support.dell.com 의 Dell 지원 웹사이트에서

설명서와 소프트웨어 업데이트를 확인할 수 있습니다 .

PowerConnect 2808/16/24/48 장치는 표준 장비 랙에 장착하거나 테이블 표면에 올려 놓거나 벽에 장착이 가능합니다 .194 설치

장치의 포장을 푸는 동안 다음 항목이 있는지 확인하십시오 .

PowerConnect 장치의 포장 풀기를 수행하려면 : 장치의 포장을 풀기 전에 포장 상태를 확인하고 손상된 흔적이 있으면 통보하십시오 .

다음의 마운팅 지시사항은 PowerConnect 2808/16/24/48 장치에 적용됩니다 . 다음과 같은 3 가지 장치 마운팅 옵션이 있습니다 :

주의 : 주의 : 다음 컴퓨터의 절차들을 수행하기 전에 제품 정보 안내에 있는 안전 지침을 읽고 따르십

주의 : 주의 : 이 섹션에 있는 절차를 수행하기 전에 다음 사항을 관찰하십시오 .

주의 : 제품 정보 설명서의 안전 정보뿐만 아니라 장치에 연결되거나 이를 지원하는 기타 장치에 대한 안전 정보도 참조하십시오 . 주의 : 랙이나 캐비넷에 장치를 설치하기 전에 컴퓨터로부터 모든 케이블을 분리합니다 . 주의 : 랙에 다수의 장치를 장착할 경우 , 장치를 하단에서 상단으로 장착합니다 . 장치를 랙에 다음과 같이 설치합니다 :

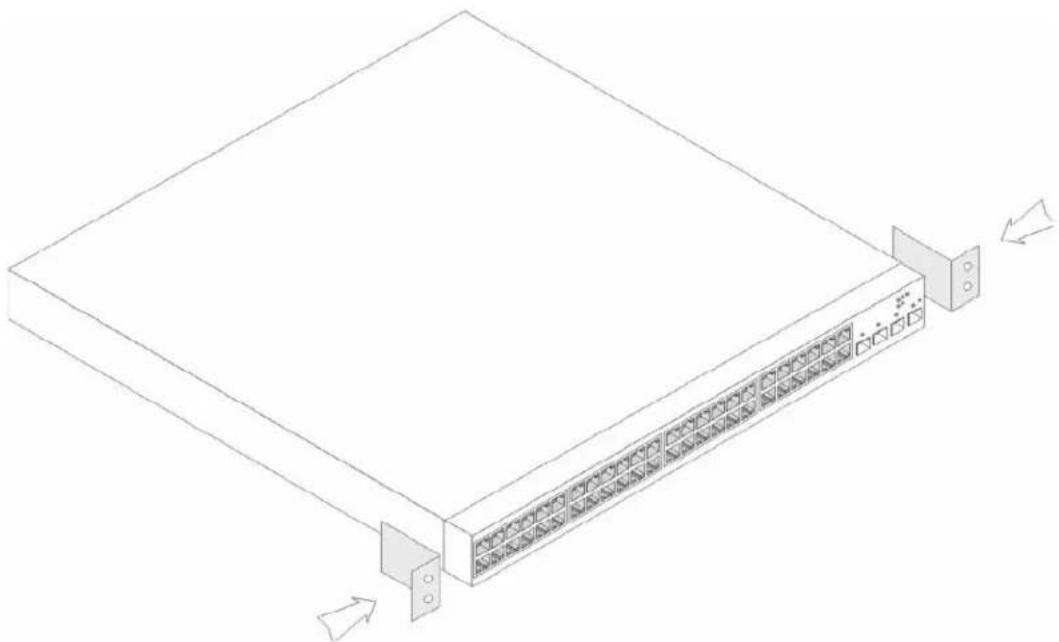

그림 2-1. 랙 마운팅용 받침대 설치

장치가 랙에 설치되지 않은 경우 , 장치를 평평한 곳에 설치해야 합니다 . 장치를 설치할 곳은 장치와 장치 케이블의 무게를 지탱할 수 있어야 합니다 .

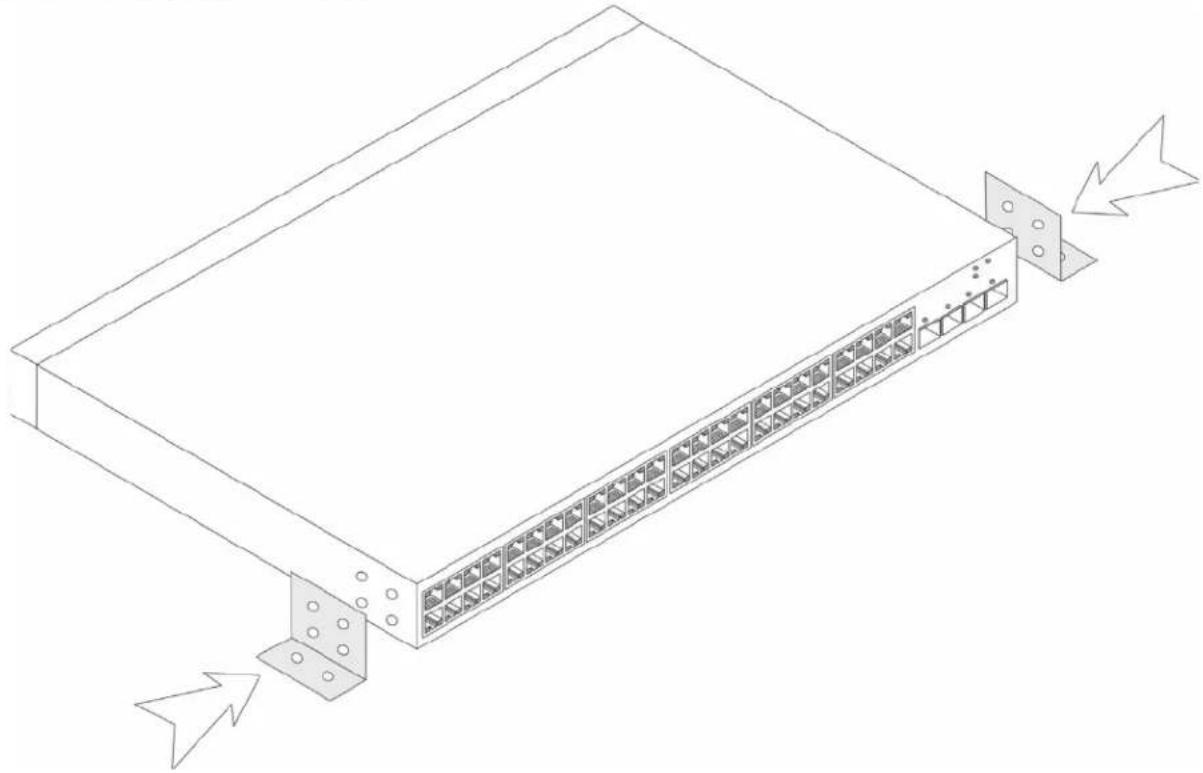

.198 장치 마운팅 그림 2-2. 벽 마운팅용 받침대 설치

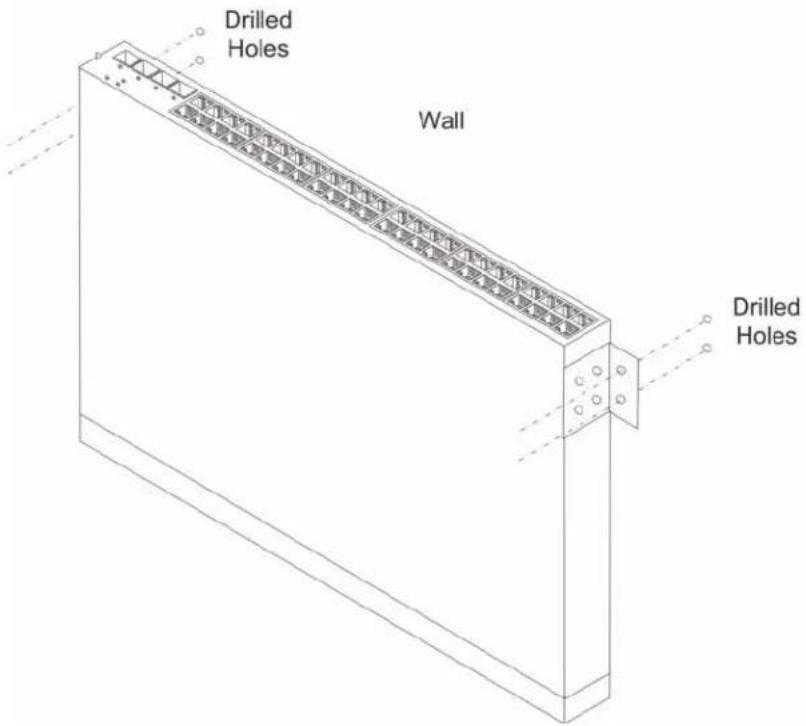

.장치 마운팅 199 그림 2-3. 벽에 장치 설치 전원 공급 장치에 장치 연결하기

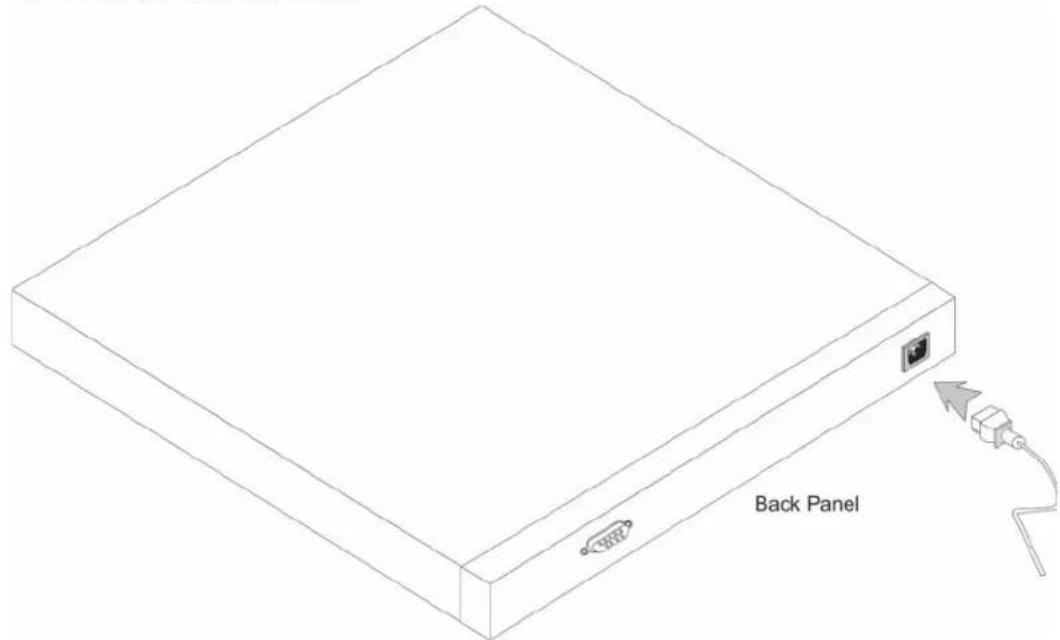

.200 장치 마운팅 그림 2-4. 전원 공급 장치에 연결하기

모든 외부 연결을 완료한 후 다음과 같이 진행하십시오 :

PowerConnect 2808 에는 직렬 포트가 내장되어 있습니다 . 고급 기능은 설명서 CD 의 Dell 俵 PowerConnect 俵 2800 사용 설명서에 설명되어 있습니다 . 작업을 시작하기 전에 본 제품에 대한 발행 정보를 확인해 주십시오 . 이 발행 정보는 http://support.dell.com 에서 다운로드할 수 있습니다 . http://support.dell.com 의 Dell 지원 웹사이트에서 사용 설명서 최신 개정판을 다운받아 보유할 것을 권

PowerConnect 2808/16/24/48 은 전면 패널에 모드 (Mode) 누름 단추가 있습니다 . 모드 단추를 누 르면 관리 (Managed) 모드와 비관리 (Unmanaged) 모드로 상호 전환되거나 보안 (Secure) 모드 에서 관리 모드로 변경됩니다 . 관리 모드에 대한 자세한 설명은 설명서 CD 의 Dell™ PowerConnect™ 2800 사용 설명서를 참조하십시오 . 네트워크에 장치 연결하기 업링크 포트를 연결하려면 카테고리 5 UTP(Unshielded Twisted-Pair) 케이블을 RJ-45 커넥터의 양쪽 끝에 연결하십시오 . 이더넷 장치의 RJ-45 포트는 자동 감지 (Auto-Negotiation) 모드에서 자 동 매체 종속 인터페이스 / 크로스오버가 있는 매체 종속 인터페이스 (MDI/MDIX) 작동을 지원 합니다 . 표준 직통 꼬임쌍선 케이블을 사용하여 자동 감지를 지원하는 다른 이더넷 네트워크 ( 시스템 , 서버 , 스위치 또는 라우터 ) 에 연결할 수 있습니다 . 전화 잭 커넥터를 RJ-45 포트에 꽂지 마십시오 . 이더넷 장치를 손상시킬 수 있습니다 . 연선과 RJ-45 커 넥터를 함께 사용하여 FCC 표준을 준수합니다 . 자동 감지 기능이 포트에서 꺼져있으면 직렬 케이블을 사용해야 합니다 . 네트워크에 장치를 연결하려면 :

.202 장치 시작 및 구성 장치에 터미널 연결하기 장치는 모델 28016/24/48 에서 외부 콘솔 포트를 제공합니다 . 콘솔 포트를 통해 터미널 모방 소프트 웨어를 실행중인 터미널 데스크탑 시스템에 대한 연결이 가능하며 , 장치를 모니터링하고 구성할 수

콘솔 포트 커넥터는 데이터 터미널 장비 (DTE) 커넥터로 구현된 수 DB-9 커넥터입니다 . 콘솔 포트를 사용하려면 다음 항목이 필요합니다 :

터미널을 장치 콘솔 포트에 연결하려면 , 다음 과정을 수행하십시오 :

.장치 시작 및 구성 203 그림 3-1. PowerConnect 2800 시리즈 콘솔 포트에 연결하기 장치 부팅 - 관리 모드 이 섹션에 설명된 과정은 관리 스위치로 작동하도록 설정된 장치에 대해 설명합니다 . PowerConnect 2808/16/24/48 모델에는 이중 용도의 내장형 모드 버튼이 포함되어 있습니다 . 관리 모드와 비관리 모 드로 상호 전환하려면 , 최대 7 초 동안 모드 (Mode) 단추를 누릅니다 . 장치를 관리 스위치로 작동하도록 설정하면, 다음과 같이 연결된 단자에서 부팅 과정을 모니터링 할

로컬 단자가 이미 연결된 상태에서 전원을 켜면 , 장치는 시동 자체 시험 (POST) 을 진행합니다 . POST 는 장치가 초기화될 때 마다 실행되며 하드웨어 구성요소를 검사하여 완전히 부팅하기 전에 장치가 제대로 작동하는지 확인합니다 . 중요한 문제가 감지되면 프로그램 흐름이 중지됩니다 .

POST 가 성공적으로 통과되면 , 유효한 실행 이미지가 RAM 에 로드됩니다 . POST 메시지가 터미널

에 표시되며 검사의 성공 또는 실패 여부를 나타냅니다 . 부팅 과정은 비관리 모드에서는 45 초 미만의 시간동안 실행되며 다른 모드에서는 약 90 초 동안 실

최초 구성 - 관리모드 이 섹션에 설명된 정보와 과정은 관리 모드 스위치로 작동하도록 설정된 장치에 대해 설명합니다 . 스위치는 출하시 비관리 모드로 설정되어 있습니다 . 장치 구성에 대한 자세한 설명은 Dell 䰅 PowerConnect 䰅 28xx Systems 사용 설명서의 4 장 장치 시작 및 구성을 참조하십시오 . 초기 기본 구성의 경우 다음 사항을 기본으로 합니다 :

• PowerConnect 장치를 전에 설치한 적이 없어야 하며 , 장치는 배송 당시와 같은 상태이어야 합니다 .

• PowerConnect 장치가 성공적으로 부팅된 상태이어야 합니다 .

연결을 하였으며 콘솔 프롬프트가 VT100 터미널 장치 화면에 표시되었습니다. (<Enter> 키를 몇 번 눌러 프롬프트가 올바르게 표시되는지 확인하십시오 .)204 장치 시작 및 구성 최초의 장치 구성은 직렬 포트를 통해 수행합니다 . 초기 구성을 한 후에 장치는 이미 연결된 직렬 포 트 또는 초기 구성을 하는 동안 정의된 인터페이스를 통해 원격으로 관리될 수 있습니다 .

장치를 구성하기 전에 네트워크 관리자로부터 다음의 정보를 제공받으십시오 :

• SNMP 커뮤니티 문자열 및 SNMP 관리 시스템 IP 주소 ( 선택사양 ).

• 장치가 관리되는 VLAN 1 인터페이스에 할당된 IP 주소 ( 기본값 , 모든 외장 및 내장 포트는 VLAN 1 에 속

• 기본 경로 구성을 위한 기본 게이트웨이 ( 넥스트 홉 라우터 ) 의 IP 주소 .

Welcome to Dell Easy Setup Wizard. The Setup Wizard guides you through the initial switch configuration, and gets you up and running as quickly as possible. You can skip the setup wizard, and enter CLI mode to manually configure the switch. The system will prompt you with a default answer; by pressing enter, you accept the default. You must respond to the next question to run the setup wizard within 60 seconds, otherwise the system will continue with normal operation using the default system configuration. Would you like to enter the setup wizard (you must answer this question within 60 seconds)? (Y/N)[Y] Y (Dell 빠른 설치 마법사에 오신 것을 환영합니다 UG설치 마법사는 최초의 스위치 구성을 안내하며 시스템을 구동시켜 가능한 신속 하게 실행할 수 있게 해줍니다 UG설치 마법사을 사용하는 과정을 건너뛰기한 후 CLI 모드를 통해 스위치를 수동으로 구성할 수 있습니다 UG시스템은 기본 답을 표시할 것이며 SGEnter 키 를 누르면 기본값이 채택됩니다 UG설치 마법사를 실행하려면 ]W 초 이내에 다음 질문에 답을장치 시작 및 구성 205 제시해야합니다 UG그렇지 않을 경우 SG시스템은 기본 시스템 구성을 사용하여 정상 작동을 계 속 진행하게 됩니다 UG설치 마법사를 시작하시겠습니까 O 이 질문에 ]W 초 이내에 답해야 합니 다 PG(Y/N)[Y] YP 설치 마법사를 사용하지 않기로 선택한 경우 , 기본 IP 주소 / 마스크 (192.168.2.1/255.255.255.0) 를 사용하여 웹 인터페이스에 액세스할 수 있습니다 . [Ctrl+Z] 를 입력하면 언제든지 설치 마법사를 종료할 수 있습니다 . 마법사 1 단계

The system is not setup for SNMP management by default. To manage the switch using SNMP (required for Dell Network Manager) you can: *Setup the initial SNMP Version 2 account now *Return later and setup additional SNMP v1/v2 accounts For more information on setting up SNMP accounts, please see the user documentation. Would you like to setup the SNMP management interface now? (Y/N)[Y] YG O 시스템이 기본값으로 SNMP 관리를 위해 설치되지 않은 상태입니다 UGODellGNetwork Manager에 필요한PGSNMP를 사용하여 스위치를 관리하려면 다음 과정을 수행하십시오aGQ최 초의 SNMP 버전 YG계정을 지금 설치합니다 Q 이후 추가 설치 SNMPGv1/v2 계정으로 복귀합니 다 UGSNMP 계정 설치에 대한 자세한 내용은 사용 설명서를 참조하십시오 UGSNMP 관리 인터페 이스를 지금 설치하시겠습니까 f (Y/N)[Y] Y) [N] 을 입력하면 2 단계로 건너뜁니다 . [Y] 를 입력하면 설치 마법사를 계속 진행합니다 . 다음 정보가 표시됩니다 : To setup the SNMP management account you must specify the management system IP address and the "community string" or password that the particular management system uses to access the switch. The wizard automatically assigns the highest access level [Privilege Level 15] to this account. You can use Dell Network Manager or CLI to change this setting, and to add additional management systems. For more information on adding management systems, see the user documentation. To add a management station: Please enter the SNMP community string to be used: [Dell_Network_Manager] (SNMP 관 리 계정을 설치하려면 특정 관리 시스템이 스위치에 액세스하기 위해 사용하는 관리 시스템 IP 주소와 I 커뮤니테 문자열 IG또는 암호를 지정해야 합니다 UG마법사는 이 계정에 자동으로 가장 높은 액세스 레벨 권한 레벨 X\ 을 지정합니다206 장치 시작 및 구성 UGDell Network Manager 또는 CLI 를 사용하여 이 설정을 변경하고 추가 관리 시스템을 추가할 수 있습니다 UG관리 시스템 추가에 대한 자세한 내용은 사용 설명서를 참조하십시오 U Mangagement Station 을 추가하려면 aG사용할 SNMP 커뮤니티 문자열을 입력하십시오 aG [Dell_Network_Manager]P Management System 의 IP 주소 (A.B.C.D) 또는 Management Station 에서 관리할 와일드카드의 IP 주 소 (0.0.0.0) 를 입력하십시오 : [0.0.0.0] 마법사 2 단계

Now we need to setup your initial privilege (Level 15) user account. This account is used to login to the CLI, Telnet and Web interface. You may setup other accounts and change privilege levels later. For more information on setting up user accounts and changing privilege levels,see the user documentation. To setup a user account: Enter the user name<1-20>:[admin] Please enter the user password:***** Please reenter the user password:*****GO 이제 권한O레벨 X\P이 있는 최초의 사용 자 계정을 설정해야 합니다 UG이 계정은 CLISG텔넷 및 웹 인터페이스에 로그인하는데 사용됩 니다 UG 다른 계정을 설정하고 나중에 권한 레벨을 변경할 수 있습니다 UG사용자 계정 설정 및 권한 레벨 변경에 대한 자세한 내용은 사용 설명서를 참조하십시오 UG사용자 계정을 설정하려 면 aG사용자 이름 cXTYWe 을 입력하십시오 aG사용자 암호를 입력하십시오 aGQQQQQG사용자 암 호를 다시 입력하십시오 aGQQQQQP 마법사 3 단계

다음 SGIP 주소를 설정합니다 UGIP 주소는 기본 VLAN,(VLAN #2) 에 정의됩니다 UG이는 스위

치와 관련하여 텔넷 SG웹 인터페이스 또는 SNMP 인터페이스에 액세스할 때 사용하는 IP 주소

입니다 UGIP 주소를 설정하려면 aG 장치의 IP 주소 OA.B.C.D) 를 입력하십시오 a10.6.22.100GIP 서브넷 마스크 OA.B.C.D 또는 nn) 를 입력하십시오 a[255.255.255.224]PG장치 시작 및 구성 207 마법사 4 단계

Finally, setup the default gateway. Please enter the IP address of the gateway from which this network is reachable(e.g. 192.168.1.1).Default gateway (A.B.C.D):[10.6.22.97]GO 마지막으로 SG기본 게이트웨이를 설정합니다 UG이 네트워크가 도달할 수 있는 게이트웨이의 IP 주소를 입력하십시오 O 예 aG192.168.1.1)UG기본 게이트웨이 OA.B.C.D):[10.6.22.97]P 기본 게이트웨이를 입력하십시오 . Enter 키를 누르십시오 . ( 설명된 예의 매개변수에 따라 ) 다음의 정보가 표시됩니다 : This is the configuration information that has been collected: O 이는 수집된 구성 정보를 나타낸 것입니다 aP ============================================================== SNMP Interface = Dell_Network_Manager@0.0.0.0 User Account setup = admin Password = ********** Management IP address = 10.6.22.100 255.255.255.224 Default Gateway is 10.6.22.97 ==============================================================208 장치 시작 및 구성 마법사 5 단계

If the information is correct, please select (Y) to save the configuration, and copy to the start-up configuration file. If the information is incorrect,select (N) to discard configuration and restart the wizard: (Y/N)[Y] Y Configuring SNMP management interface. Configuring user account....... Configuring IP and subnet...... Thank you for using Dell Easy Setup Wizard.GO 정보가 정확하면 OY) 를 선택하여 구성을 저장하고 설치 구성 파일에 복사하십시오 UG정보가 정확하지 않은 경우 SGON) 을 선택 하여 구성을 삭제하고 마법사를 재시작하십시오 aGSNMP 관리 인터페이스 구성 UG사용자 계정 구성 UUUUUGIP 및 서브넷 구성 UUUUUGDell 간편 설치 마법사를 이용해 주셔서 감사합니다 UP

그림 3-2. 웹 구성 사용자 인터페이스

.장치 시작 및 구성 209 새로이 도입된 환경 친화적인 기능 : 그린 이더넷 그린 이더넷 (Green Ethernet) 기능은 네트워크 에너지 소비 문제를 해소시켜 줍니다 . 그린 이더넷 절전 기술은 링크 다운 (Link Down) 및 / 또는 단거리 도달범위 (Short Reach) 가 감지되면 자동으로 소비 전력을 감소시켜 , 네트워크 무결성을 손상시키지 않으면서 네트워크가 포트 단위 별로 보다 적 은 전력을 소비하므로 보다 환경 친화적입니다 . 에너지 감지 (Energy-Detection) 및 단거리 도달점위 (Short-Reach) 모드가 기본값으로 활성화되어 있습니다 .210 장치 시작 및 구성
