KULLANIM KILAVUZU DUC356 MAKITA

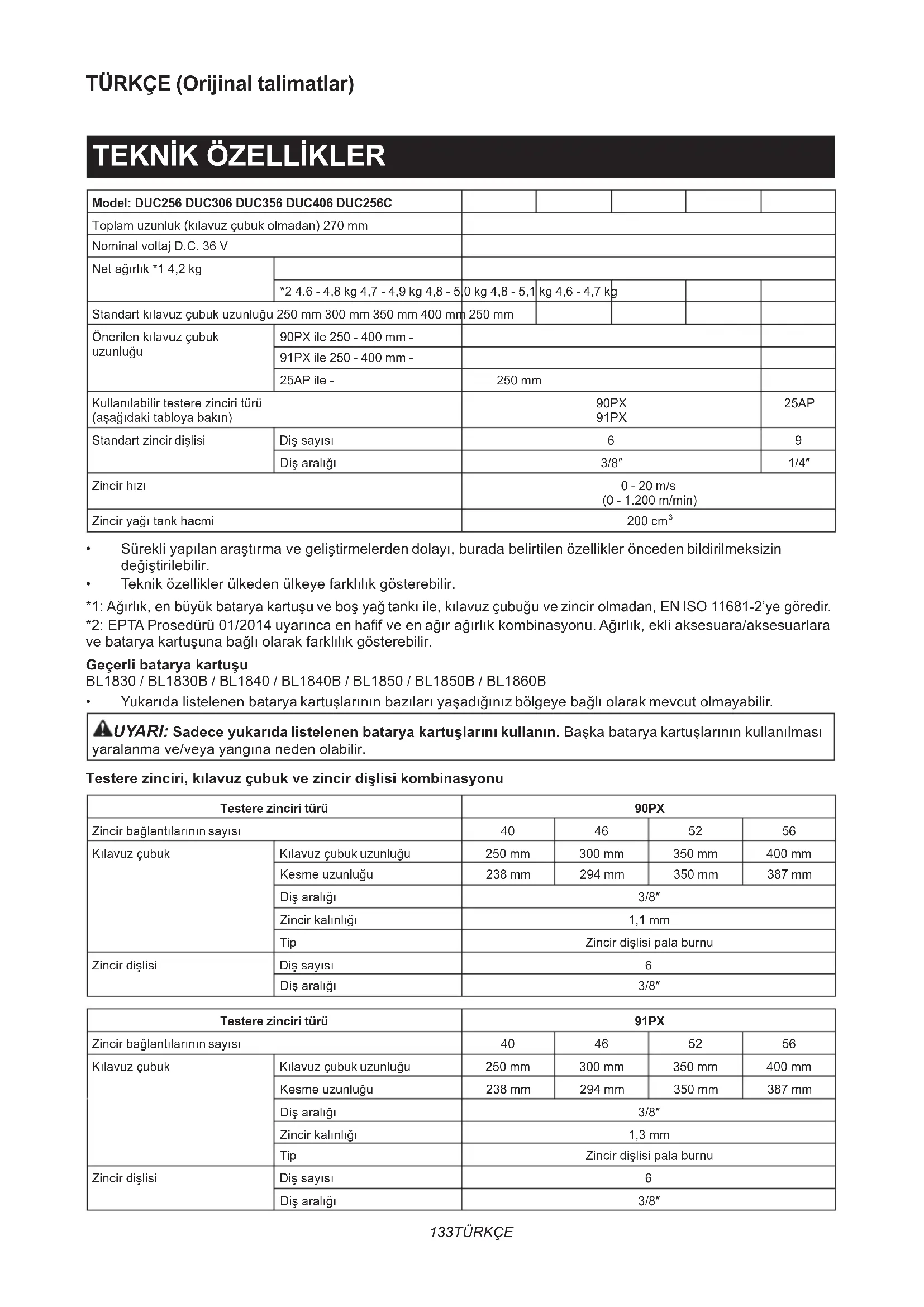

Model: DUC256 DUC306 DUC356 DUC406 DUC256C Toplam uzunluk (kılavuz çubuk olmadan) 270 mm Nominal voltaj D.C. 36 V Net ağırlık *1 4,2 kg *2 4,6 - 4,8 kg 4,7 - 4,9 kg 4,8 - 5,0 kg 4,8 - 5,1 kg 4,6 - 4,7 kg Standart kılavuz çubuk uzunluğu 250 mm 300 mm 350 mm 400 mm 250 mm Önerilen kılavuz çubuk uzunluğu 90PX ile 250 - 400 mm - 91PX ile 250 - 400 mm - 25AP ile - 250 mm Kullanılabilir testere zinciri türü (aşağıdaki tabloya bakın) 90PX 91PX 25AP Standart zincir dişlisi Diş sayısı 6 9 Diş aralığı 3/8″ 1/4″ Zincir hızı 0 - 20 m/s (0 - 1.200 m/min) Zincir yağı tank hacmi 200 cm

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Teknik özellikler ülkeden ülkeye farklılık gösterebilir. *1: Ağırlık, en büyük batarya kartuşu ve boş yağ tankı ile, kılavuz çubuğu ve zincir olmadan, EN ISO 11681-2’ye göredir. *2: EPTA Prosedürü 01/2014 uyarınca en haf ve en ağır ağırlık kombinasyonu. Ağırlık, ekli aksesuara/aksesuarlara ve batarya kartuşuna bağlı olarak farklılık gösterebilir. Geçerli batarya kartuşu BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B / BL1860B

• Yukarıda listelenen batarya kartuşlarının bazıları yaşadığınız bölgeye bağlı olarak mevcut olmayabilir. UYARI: Sadece yukarıda listelenen batarya kartuşlarını kullanın. Başka batarya kartuşlarının kullanılması yaralanma ve/veya yangına neden olabilir. Testere zinciri, kılavuz çubuk ve zincir dişlisi kombinasyonu Testere zinciri türü 90PX Zincir bağlantılarının sayısı 40 46 52 56 Kılavuz çubuk Kılavuz çubuk uzunluğu 250 mm 300 mm 350 mm 400 mm Kesme uzunluğu 238 mm 294 mm 350 mm 387 mm Diş aralığı 3/8″ Zincir kalınlığı 1,1 mm Tip Zincir dişlisi pala burnu Zincir dişlisi Diş sayısı 6 Diş aralığı 3/8″ Testere zinciri türü 91PX Zincir bağlantılarının sayısı 40 46 52 56 Kılavuz çubuk Kılavuz çubuk uzunluğu 250 mm 300 mm 350 mm 400 mm Kesme uzunluğu 238 mm 294 mm 350 mm 387 mm Diş aralığı 3/8″ Zincir kalınlığı 1,3 mm Tip Zincir dişlisi pala burnu Zincir dişlisi Diş sayısı 6 Diş aralığı 3/8″134 TÜRKÇE Testere zinciri türü 25AP Zincir bağlantılarının sayısı 60 Kılavuz çubuk Kılavuz çubuk uzunluğu 250 mm Kesme uzunluğu 253 mm Diş aralığı 1/4″ Zincir kalınlığı 1,3 mm Tip Oyma çubuğu Zincir dişlisi Diş sayısı 9 Diş aralığı 1/4″ UYARI: Kılavuz çubuk ile testere zincirinin uygun bir kombinasyonunu kullanın. Aksi takdirde kişisel yaralan- malar meydana gelebilir. Semboller Aşağıdakiler makineniz için kullanılan sembolleri göstermekte- dir. Kullanmadan önce manalarını anladığınızdan emin olunuz. Kullanma kılavuzunu okuyun. Güvenlik gözlüğü takın. Kulak koruyucuları takın. Kask, koruyucu gözlük ve kulak koruyucu takın. Ayak-bacak ve el-kol için uygun koruma kullanın. Bu testere yalnızca uygun eğitim almış operatörler tarafından kullanılmalıdır. Neme maruz bırakmayın. İzin verilen maksimum kesme uzunluğu Zincir testereyi kullanırken daima iki elinizi kullanın. Zincir testerenin geri tepmesine karşı dikkatli olun ve çubuğun ucuna dokunmak- tan kaçının. Zincir hareketinin yönü Testere zinciri yağını ayarlama Ni-MH Li-ion Sadece AB ülkeleri için Elektrik donanımını ve batarya kutusunu evsel atıklarla birlikte bertaraf etmeyiniz! Atık Elektrikli ve Elektronik Donanımlar, Piller ve Akümülatörler ve Atık Piller ve Akümülatörler konusundaki Avrupa Direktieri ve bunların ulusal yasalara uygulanmaları uyarınca, kullanım ömürleri biten elektrikli donanımların, pillerin ve pil takım(lar)ının ayrı toplanmaları ve çevreye uyumlu bir geri dönüşüm tesisine getirilme- leri gereklidir. Kullanım amacı Alet, dalları kesmek ve ağaçları budamak için tasarlan- mıştır. Ağaç hizmetleri için de uygundur. Gürültü Tipik A-ağırlıklı gürültü düzeyi (EN ISO 11681-2 stan- dardına göre belirlenen): Model DUC256 Ses basınç seviyesi (L

): 89 dB (A) Ses gücü düzeyi (L

): 103 dB (A) Belirsizlik (K): 3 dB (A) Model DUC306 Ses basınç seviyesi (L

): 89 dB (A) Ses gücü düzeyi (L

): 103 dB (A) Belirsizlik (K): 3 dB (A) Model DUC356 Ses basınç seviyesi (L

): 89 dB (A) Ses gücü düzeyi (L

): 103 dB (A) Belirsizlik (K): 3 dB (A) Model DUC406 Ses basınç seviyesi (L

): 89 dB (A) Ses gücü düzeyi (L

): 103 dB (A) Belirsizlik (K): 3 dB (A) Model DUC256C Ses basınç seviyesi (L

): 89 dB (A) Ses gücü düzeyi (L

): 103 dB (A) Belirsizlik (K): 3 dB (A) NOT: Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen gürültü emisyonu değer(ler) i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Kulak koruyucuları takın. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki gürültü emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).135 TÜRKÇE Titreşim Titreşim toplam değeri (üç eksenli vektör toplamı) (EN ISO 11681-2 standardına göre hesaplanan): Model DUC256 Çalışma modu: ahşap kesme Titreşim emisyonu (a h,W ): 3,2 m/s

Model DUC306 Çalışma modu: ahşap kesme Titreşim emisyonu (a h,W ): 3,2 m/s

Model DUC356 Çalışma modu: ahşap kesme Titreşim emisyonu (a h,W ): 3,2m/s

Model DUC406 Çalışma modu: ahşap kesme Titreşim emisyonu (a h,W ): 3,2 m/s

Model DUC256C Çalışma modu: ahşap kesme Titreşim emisyonu (a h,W ): 2,5 m/s

NOT: Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki titreşim emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). EC Uygunluk Beyanı Sadece Avrupa ülkeleri için EC uygunluk beyanı bu kullanım kılavuzuna Ek A olarak eklenmiştir.

Genel elektrikli alet güvenliği uyarıları UYARI: Bu elektrikli aletle birlikte sunulan tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda verilen talimatlara uyul- maması elektrik şoku, yangın ve/veya ciddi yaralan- malar ile sonuçlanabilir. Tüm uyarıları ve talimatları ile- ride başvurmak için saklayın. Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalı- şan (kordonsuz) elektrikli aletiniz kastedilmektedir. Akülü Ağaç Kesme güvenlik uyarıları

1. Zincir testere çalışırken vücudunuzun her

kısmını testere zincirinden uzak tutun. Zincir testereyi çalıştırmadan önce, testere zincirinin hiçbir şeye temas etmediğinden emin olun. Zincir testereleri kullanırken bir anlık bir dikkat- sizlik, giysinizi veya vücudunuzu testere zincirine kaptırmanıza neden olabilir.

2. Zincir testereyi daima sağ elinizle üst tutama-

ğından ve sol elinizle ön tutamağından tutun. Zincir testereyi ters bir el düzeni ile tutmak yara- lanma riskini arttırır ve kesinlikle yapılmamalıdır.

3. Bu elektrikli aleti sadece yalıtımlı kavrama

yüzeyinden tutun çünkü testere zinciri görün- meyen elektrik kablolarına temas edebilir. Testere zincirlerinin “akımlı” bir telle temas etmesi elektrikli aletin yalıtımsız metal kısımlarını “akımlı” hale getirebilir ve kullanıcıyı elektrik şokuna maruz bırakabilir.

4. Emniyet gözlükleri ve kulak koruyucuları kul-

lanın. Baş, eller, bacaklar ve ayaklar için ayrıca koruyucu donanım kullanılması tavsiye edilir. Yeterli koruyuculuğu olan giysiler uçan kırıntılar ve kazayla testere zincirine temas etme nedeniyle yaralanmaları azaltacaktır.

5. Daima yere sağlam basın.

6. Gerilim altındaki bir dalı keserken, geri fırla-

maya karşı tetikte olun. Ağaç lierindeki gerilim boşaldığı zaman, yaylanma kuvvetiyle yüklü dal operatöre çarpabilir ve/veya zincir testereyi kont- rolsüz şekilde fırlatabilir.

7. Çalıları ve danları keserken çok dikkatli olun.

İnce dallı malzeme testere zincirini kıstırabilir ve size doğru kamçı gibi çarpabilir veya sizin denge- nizi bozabilir.

8. Zincir testereyi güç anahtarı kapalı olarak,

vücudunuzdan uzakta, ön tutamağından tuta- rak taşıyın. Zincir testereyi naklederken veya saklarken kılavuz çubuk kılıfını daima takın. Zincir testerenin doğru şekilde tutulması, hareketli testere zincirine kazayla temas etme olasılığını azaltacaktır.

9. Yağlama, zincir germe ve aksesuar değiştirme

talimatlarına uyun. Yanlış gerilmiş veya yağ- lanmış zincir kırılabilir veya geri tepme olasılığı artabilir.

10. Tutamakları kuru, temiz ve yağ ve gres bulaş-

mamış halde bulundurun. Gresli, yağlı tutamak- lar kaygandır ve kontrol kaybına neden olurlar.

11. Sadece ağaç kesin. Zincir testereyi amacı

dışında kullanmayın. Örneğin, zincir testereyi plastik, kagir malzemeleri veya ahşap olmayan inşaat malzemelerini kesmek için kullanmayın. Zincir testerenin kullanım amacı dışında kullanıl- ması tehlikeli bir durum ortaya çıkarabilir.136 TÜRKÇE

12. Geri tepme nedenleri ve operatör tarafından

önlenmesi: Kılavuz çubuğun burnu veya ucu bir cisme değdiği zaman veya ağaç, kesik içindeki testere zincirini kuşatıp, kıstırdığı zaman geri tepme meydana gelebilir. Bazı durumlarda ucun teması ani bir ters etkiyle kılavuz çubuğun yukarı ve operatöre doğru geri tepmesine neden olabilir. Testere zin- cirinin kılavuz çubuğun üstü boyunca kıstırılması kılavuz çubuğu hızla operatöre doğru geri itebilir. Bu tepkilerden herhangi biri ciddi yaralanmalarla sonuçlanabilecek şekilde, testerenin kontrolünü kaybetmenize neden olabilir. Sadece testerenizin yapısında bulunan güvenlik aygıtlarına güven- meyin. Bir zincir testere kullanıcısı olarak, kesme işiniz sırasında kaza veya yaralanma olmamasını sağlamak için birçok önlem almanız gerekir. Geri tepme aletin yanlış kullanılmasının ve/veya yanlış kullanım usulleri veya koşullarının bir sonucudur ve aşağıda belirtildiği gibi doğru önlemlerle önlenebilir:

• Zincir testereyi her iki elinizle, başparmağınız ve diğer parmaklarınız tutamakları saracak şekilde, sıkıca kavrayın ve vücudunuzu ve kolunuzu geri tepme kuvvetlerine karşı koya- bilecek şekilde konumlandırın. Geri tepme kuvvetleri, eğer doğru önlemler alınırsa, operatör tarafından kontrol edilebilir. Zincir testereyi gevşek tutmayın. ► Şek.1

• Aşırı uzağa uzanmayın ve omuz yüksekliği- nin üzerindeki yerleri kesmeyin. Bu, istenme- yen uç temasının önlenmesine yardımcı olur ve beklenmedik durumlarda zincir testerenin daha iyi kontrol edilebilmesini sağlar.

• Sadece imalatçının belirttiği yedek çubukları ve zincirleri kullanın. Yanlış yedek çubuk ve zincir kullanımı zincir kopmasına ve/veya geri tepmeye neden olabilir.

• Testere zinciri için imalatçının bileme ve bakım talimatlarına uyun. Derinlik ölçeği yüksekliğinin azaltılması geri tepmenin art- masına yol açabilir.

13. Çalışmaya başlamadan önce, zincir testerenin

iyi çalışır ve güvenlik yönetmeliklerine uygun durumda olduğunu kontrol edin. Özellikle şunları kontrol edin:

• Zincir freninin doğru çalıştığını;

• Serbest dönüş freninin doğru çalıştığını;

• Çubuk ve zincir dişlisi kapağının doğru takıldığını;

• Zincirin yönetmeliklere uygun şekilde bilen- miş ve gerilmiş olduğunu.

14. Zincir testereyi zincir kılıfı üstüne takılıyken

çalıştırmayın. Zincir testereyi zincir kılıfı üstün- deyken çalıştırmak, zincir kılıfının ileri fırlayarak operatörün etrafındaki insanlara ve eşyalara zarar vermesine neden olabilir. Ek Güvenlik Uyarıları:

Aleti batarya adaptörüyle kullanırken, kullanım sırasında kabloya takılıp düşmemeye dikkat edin.

2. Aleti batarya adaptörüyle kullanırken, kullanım

sırasında kabloyu iş parçası ve dallar gibi engellerden uzak tutun. Engellere takılan kablo ciddi yaralanmaya neden olabilir. Üst tutamaklı zincir testereye özel güvenlik uyarıları

1. Bu zincir testere özellikle ağaç bakımı ve

budama için tasarlanmıştır. Zincir testere yalnızca uygun eğitim almış kişiler tarafından kullanılacak şekilde tasarlanmıştır. İlgili pro- fesyonel organizasyonun tüm talimatlarına, prosedürlerine ve önerilerine uyun. Aksi takdirde ölümcül kazalar meydana gelebilir. Ağaçlarda testere ile kesim için her zaman bir yükselen platform (sepetli vinç, yükseltici platform) kullanılması önerilir. İple inme teknik- leri oldukça tehlikelidir ve özel eğitim gerek- tirir. Operatörler güvenli ekipman kullanımı ve tırmanma teknikleri hakkında bilgi sahibi olmak için eğitilmelidir. Ağaçlarda çalışırken her zaman uygun kemer, halat ve karabinalar kullanın. Hem operatör hem de testere için daima tutucu ekipman kullanın.

2. Depolamadan önce kullanma kılavuzuna göre

temizlik ve bakım yapın.

3. Yakıt veya zincir yağı sızıntısını, aletin hasar

görmesini ve yaralanmayı engellemek için araba ile taşırken zincir testerenin güvenli bir şekilde yerleştirilmesini sağlayın.

4. Zincir freninin çalışmasını düzenli olarak kont-

5. Zincir yağını ateşe yakın doldurmayın. Zincir

yağını doldururken asla sigara içmeyin.

6. Ulusal mevzuat, zincir testere kullanımını

7. Ekipman ağır darbe alır veya düşerse işe

devam etmeden önce durumunu kontrol edin. Kumandalarda ve güvenlik aygıtlarında arıza olup olmadığını kontrol edin. Herhangi bir hasar veya tereddüt durumunda kontrol ve onarım için yetkili servis merkezimize başvurun.

8. Zincir testereyi çalıştırmadan önce daima

zincir frenini devreye alın.

9. Kesime başlarken testerenin kaymasını (kızak

hareketi) veya zıplamasını engellemek için testereyi sıkıca yerinde tutun.

10. Kesim sonunda “düşme”den dolayı dengenizi

korumaya dikkat edin.

11. Rüzgar yönünü ve hızını hesaba katın. Talaş ve

zincir yağı buğusundan kaçının. Koruyucu ekipman

1. Kafa, göz, el ve ayak yaralanmalarını engelle-

mek ve işitmenizi korumak için zincir testere ile çalışılırken aşağıdaki koruyucu ekipman kullanılmalıdır: — Kıyafet türü uygun olmalıdır; başka bir ifade ile bedeni sarmalı ancak engel oluşturma- malıdır. Takı takmayın veya çalılık ya da ağaççıklara takılabilecek kıyafet giymeyin. Saçlarınız uzun ise mutlaka saç lesi takın! — Zincir testere çalışırken her durumda koru- yucu kask takmak gereklidir. Koruyucu kask hasara karşı düzenli aralıklarla kontrol edilmeli ve en geç 5 yılda bir değiştirilmelidir. Yalnızca onaylı koruyucu kasklar kullanın.137 TÜRKÇE — Koruyucu kaskın yüz siperi (veya koruyucu gözlük) talaş ve odun yongasına karşı koruma sağlar. Zincir testere ile çalışma sırasında göz hasarlarını engellemek için koruyucu gözlük veya yüz siperi takın. — Yeterli gürültüye karşı koruma ekipmanı (koruyucu kulaklık, kulak tıkacı, vb.) takın. — Koruyucu ceket 22 kat naylondan oluşur ve operatörü kesiklere karşı korur. Yükseltilmiş platformlardan (sepetli vinç, yükseltici plat- form), merdivenlere monteli platformlardan çalışırken veya halatlarla tırmanırken daima giyilmelidir. — Koruyucu salopet tulum 22 katlı naylon kumaştan imal edilmiş olup kesiklere karşı koruma sağlar. Kullanılması şiddetle önerilir. — Kalın derinden yapılmış koruyucu eldi- venler belirtilen ekipmanın bir parçasıdır ve zincir testere ile çalışırken daima giyilmelidir. — Zincir testere ile çalışırken kaymaz tabanlı, çelik burunlu ve bacak koruyuculu güvenlik ayakkabıları veya güvenlik botları daima giyilmelidir. Koruyucu katman ile donatılmış güvenlik ayakkabıları kesiklere karşı koruma sağlar ve yere sağlam basmanıza olanak tanır. Ağaçlarda çalışmak için güvenlik bot- ları, tırmanma tekniklerine uygun olmalıdır. Titreşim

1. Aşırı titreşime maruz kalan zayıf dolaşım sistemli

bireyler, kan damarlarında veya sinir sisteminde tahribat yaşayabilirler. Titreşim parmaklarda, ellerde veya bileklerde aşağıdaki belirtilere neden olabilir: “Uyuklama” (uyuşma), karıncalanma, ağrı, bir şey saplanıyor hissi, ten renginde veya tende değişme. Bu belirtilerden herhangi biri olursa bir doktora görünün! “Beyaz parmak hastalığı” riskini azaltmak için çalışma sırasında ellerinizi sıcak tutun ve ekipman ile aksesuarlara iyi bakın. BU TALİMATLARI SAKLAYIN. UYARI: Ürünü kullanırken (defalarca kulla- nınca kazanılan) rahatlık ve tanıdıklık duygusu- nun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara- lanmaya neden olabilir. Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-

matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.

2. Batarya kartuşunu demonte etmeyin.

3. Çalışma süresi aşırı derecede kısalmışsa kul-

lanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

5. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değdirmeyin. (2) Batarya kartuşunu çiviler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının. (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Kısa devre, büyük bir akım akışına, aşırı ısın- maya, olası yanıklara hatta bataryanın bozul- masına yol açabilir.

6. Aleti ve batarya kartuşunu sıcaklığın 50°C ya

da daha yükseğe ulaştığı yerlerde saklamayın.

7. Aşırı derecede hasar görmüş ya da tamamen

kullanılamaz durumda olsa bile batarya kartu- şunu yakmayın. Batarya kartuşu ateşe atılırsa patlayabilir.

8. Bataryayı düşürmemeye ve çarpmamaya dik-

9. Hasarlı bataryayı kullanmayın.

Aletin içerdiği lityum-iyon bataryalar Tehlikeli Eşyalar Yönetmeliğinin gereksinimlerine tabidir. Ticari nakliye işlemleri için, örneğin üçüncü taraar, nakliye acenteleri tarafından yapılan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır. Nakliyesi yapılacak ürünün hazırlanması için, tehlikeli maddeler konusunda uzman bir kişiye danışın. Lütfen muhtemelen daha ayrıntılı olan ulusal yönetmeliklere de uyun. Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.

11. Batarya kartuşunu bertaraf ederken aletten

çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyunuz.

12. Bataryaları sadece Makita tarafından belirtilen

ürünlerle kullanın. Bataryaların uyumsuz ürün- lere takılması; yangın, aşırı ısınma, patlama ya da elektrolit sızıntısına neden olabilir.

13. Alet uzun süre kullanılmayacaksa batarya

aletten çıkarılmalıdır.

BU TALİMATLARI MUHAFAZA

EDİNİZ. DİKKAT: Sadece orijinal Makita bataryalarını kullanın. Orijinal olmayan Makita bataryaları ya da üzerine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aletinin Makita tarafından sunulan garantisi de geçersiz olur. Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce

şarj edin. Aletin gücünün zayıamaya başladı- ğını fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.

2. Tam dolu bir batarya kartuşunu asla yeniden

şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.

3. Batarya kartuşunu 10°C - 40°C oda sıcaklı-

ğında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.

4. Uzun bir süre (altı aydan daha fazla) kullan-

madığınız durumlarda batarya kartuşunu şarj edin.138 TÜRKÇE

► Şek.2 1 Batarya göstergesi 2 Kontrol düğmesi 3 Anahtar tetik 4 Üst tutamak 5 Güvenlik kilidi kolu 6 Ön el siperi 7 Kılavuz çubuk 8 Testere zinciri 9 Zincir yakalayıcı 10 Tespit somunu 11 Zincir ayar vidası 12 Batarya kartuşu 13 Ana güç lambası 14 Mod göstergesi 15 Ana güç anahtarı 16 Kapak 17 Ayar vidası (yağ pompası için) 18 Karabina 19 Ön tutamak 20 Yağ tankı kapağı 21 Sivri uçlu tampon 22 Kılavuz çubuk kılıfı - - - -

DİKKAT: Alet üzerinde ayarlama veya işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Batarya kartuşunun takılması ve çıkarılması DİKKAT: Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın. DİKKAT: Batarya kartuşunu takarken veya çıkarırken aleti ve batarya kartuşunu sıkıca tutun. Aletin ve batarya kartuşunun sıkıca tutulmaması bun- ların düşürülmesine sebep olabilir ve alet ve batarya kartuşunun zarar görmesine ya da ciddi yaralanma- sına yol açabilir. ► Şek.3: 1. Kırmızı gösterge 2. Düğme 3. Batarya kartuşu Batarya kartuşunu çıkarmak için, kartuşun ön tarafın- daki düğmeyi kaydırarak kartuşu aletten çıkarın. Batarya kartuşunu takmak için, batarya kartuşu üzerin- deki dili yuvanın çentiği ile hizalayın ve yerine oturtun. Haf bir tık sesi duyulana kadar itip yerine tam oturma- sını sağlayın. Düğmenin üst tarafındaki kırmızı gösterge görünüyorsa tam yerine kilitlenmemiş demektir. DİKKAT: Batarya kartuşunu daima kırmızı gösterge görünmeyecek şekilde tam olarak takın. Yerine tam oturmazsa, aletten yanlışlıkla düşebilir, sizin ya da çevrenizdeki kişilerin yaralanmasına neden olabilir. DİKKAT: Batarya kartuşunu zorlayarak takma- yın. Kartuş kolay bir şekilde kaymıyorsa doğru yerleş- tirilmemiş demektir. Kalan batarya kapasitesinin gösterilmesi ► Şek.4: 1. Batarya göstergesi 2. Kontrol düğmesi Kalan batarya kapasitesini göstermesi için kontrol düğmesine basın. Batarya göstergelerinin her biri bir bataryaya karşılık gelir. Batarya göstergesi durumu Kalan pil kapasitesi Açık Kapalı Yanıp sönüyor %50 ila %100 %20 ila %50 %0 ila %20 Bataryayı şarj edin Kalan batarya kapasitesinin gösterilmesi Sadece göstergeli batarya kartuşları için ► Şek.5: 1. Gösterge lambaları 2. Kontrol düğmesi Kalan batarya kapasitesini göstermesi için batarya kartuşu üzerindeki kontrol düğmesine basın. Gösterge lambaları birkaç saniye yanar. Gösterge lambaları Kalan kapasite Yanıyor Kapalı Yanıp sönüyor %75 ila %100 %50 ila %75 %25 ila %50 %0 ila %25 Bataryayı şarj edin. Batarya arızalanmış olabilir.139 TÜRKÇE NOT: Kullanım koşullarına ve ortam sıcaklığına bağlı olarak, gösterilen değer gerçek kapasiteden biraz farklılık gösterebilir. Alet/batarya koruma sistemi Bu alet bir alet/batarya koruma sistemi ile donatılmıştır. Bu sistem motora giden gücü otomatik olarak keserek uzun alet ve batarya ömrü sağlar. Alet veya batarya için aşağıdaki durumlardan biri söz konusu olduğunda aletin işleyişi otomatik olarak durur: Aşırı yük koruması Batarya, anormal derecede yüksek akım çekmesine neden olacak şekilde kullanıldığında, alet otomatik olarak durur ve ana güç lambası yeşil yanıp söner. Bu durumda, aleti kapatın ve aletin aşırı yüklenmesine neden olan uygulamayı durdurun. Ardından yeniden başlatmak için aleti çalıştırın. Aşırı ısınma koruması Alet veya batarya aşırı ısındığında alet otomatik olarak durur ve ana güç lambası kırmızı yanar. Bu durumda, aleti yeniden çalıştırmadan önce aletin ve bataryanın soğumasını bekleyin. NOT: Yüksek sıcaklık ortamında aşırı ısınma koruma- sının çalışması muhtemeldir ve alet otomatik olarak durur. Aşırı deşarj koruması Batarya kapasitesi yeterli değilse alet otomatik olarak durur ve ana güç lambası kırmızı yanıp söner. Bu durumda, bataryayı aletten çıkarın ve bataryayı şarj edin. Ana güç anahtarı UYARI: Kullanımda değilken ana güç anahta- rını daima kapatın. Aleti çalıştırmak için ana güç lambası yeşil yanana kadar ana güç anahtarına basın. Kapatmak için, ana güç anahtarına bir kez daha basın. ► Şek.6: 1. Ana güç lambası 2. Mod göstergesi 3. Ana güç anahtarı NOT: Kullanımın mümkün olmadığı durumlarda anah- tar tetik çekilirse ana güç lambası yeşil yanıp söner. Lamba aşağıdaki durumlardan birinde yanıp söner.

• Güvenlik kilidi kolunu ve anahtar tetiği aşağı doğru bastırırken ana güç anahtarını açtığınızda.

• Zincir freni uygulanırken anahtar tetiği çektiğinizde.

• Güvenlik kilidi kolunu aşağı doğru bastırarak ve anahtar tetiği çekerek zincir frenini serbest bıraktığınızda. NOT: Bu alet otomatik güç kapama fonksiyonu kulla- nır. İstenmeyen başlatmaları önlemek için, ana güç anahtarı açıldıktan sonra belli bir süre boyunca anah- tar tetik çekilmezse ana güç anahtarı otomatik olarak kapanacaktır. Kalın dalları veya sert dalları kesmek için aleti Tork Takviyesi modunda kullanabilirsiniz. Aleti Tork Takviyesi modunda kullanmak için, alet kapalıyken, mod gös- tergesi yeşil yanana kadar ana güç anahtarına birkaç saniye basın. NOT: Aleti Tork Takviyesi modunda 60 saniyeye kadar kullanabilirsiniz. Kullanım koşullarına bağlı olarak bu mod, 60 saniyeden daha kısa sürede normal moda geçebilir. NOT: Ana güç anahtarına birkaç saniye bastığınızda mod göstergesi yeşil yanıp sönerse Tork Takviyesi modu kullanılamaz. Bu durumda aşağıdaki adımları izleyin.

• Tork Takviyesi modu, kesim işleminden hemen sonra kullanılamaz. En az 10 saniye bekleyin ve ardından ana güç anahtarına tekrar birkaç saniye basın.

• Tork Takviyesi modunu birkaç kez kullandığı- nızda bataryayı korumak için Tork Takviyesi modu kullanımı kısıtlanır. En az 10 saniye bekledikten sonra Tork Takviyesi modu kullanı- lamazsa batarya kartuşunu tam dolu bir kartuşla değiştirin veya batarya kartuşunu şarj edin. NOT: Ana güç lambası kırmızı yanar veya kırmızı ya da yeşil yanıp sönerse alet/batarya koruma sistemi için talimatlara bakın. Anahtar işlemi UYARI: Güvenliğiniz için, bu alet istem dışı başlatmayı önlemek için bir güvenlik kilidi kolu ile donatılmıştır. Güvenlik kilidi koluna basmadan sadece anahtar tetik çekildiğinde çalışan bir aleti ASLA kullanmayın. Daha fazla kullanmadan ÖNCE doğru bir şekilde tamir ettirmek için aleti yetkili servis merkezimize götürün. UYARI: Güvenlik kilidi kolunu ASLA bantlama- yın veya amacını ve işlevini engelleyecek şekilde devre dışı bırakmayın. DİKKAT: Batarya kartuşunu alete takmadan önce anahtar tetiğin doğru çalıştığından ve bıra- kıldığında “OFF” (kapalı) konumuna döndüğün- den emin olun. ÖNEMLİ NOT: Güvenlik kilidi koluna bastırma- dan anahtar tetiği zorlayarak çekmeyin. Bu, anah- tarın kırılmasına neden olabilir. Anahtar tetiğin kaza sonucu çekilmesini önlemek için, bir güvenlik kilidi kolu sunulmuştur. Aleti başlatmak için, güvenlik kilidi koluna bastırın ve anahtar tetiği çekin. Aletin hızı, anahtar tetiğe uygulanan baskı artırılarak artar. Durdurmak için anahtar tetiği bırakın. ► Şek.7: 1. Anahtar tetik 2. Güvenlik kilidi kolu140 TÜRKÇE Zincir freninin kontrolü DİKKAT: Zincir testereyi çalıştırırken iki eli- nizle tutun. Üst tutamağı sağ elinizle, ön tutamağı sol elinizle tutun. Çubuk ve zincir herhangi bir nesneye değmemelidir. DİKKAT: Bu test yapıldığı zaman testere zin- ciri derhal durmazsa testere hiçbir şekilde kullanı- lamaz. Yetkili servis merkezimize danışın.

1. Önce güvenlik kilidi koluna basın, sonra anahtar

tetiği çekin. Testere zinciri derhal çalışmaya başlar.

2. Ön el siperini elinizin arkasını kullanarak ileriye

doğru bastırın. Zincir testerenin hemen durduğundan emin olun. ► Şek.8: 1. Ön el siperi 2. Kilitli olmayan konum

Serbest dönüş freninin kontrolü DİKKAT: Bu test yapıldığı zaman testere zinciri iki saniye içinde durmazsa zincir testereyi kullanmayı durdurun ve yetkili servis merkezimize danışın. Zincir testereyi çalıştırın ardından anahtar tetiği tama- men bırakın. Testere zincirinin iki saniye içinde hareket- siz duruma gelmesi gerekir. Zincir yağlanmasının ayarlanması Yağ pompasının besleme hızını, ingiliz anahtarı kul- lanarak ayar vidasıyla ayarlayabilirsiniz. Yağ miktarı 3 adımda ayarlanabilir. Ayar vidasını ayarlamak için kapağı açın. ► Şek.9: 1. Kapak 2. Ayar vidası Karabina (halat bağlama noktası) Halatı karabinaya bağlayarak aleti asabilirsiniz. Karabinayı çekin ve ardından halat ile bağlayın. ► Şek.10: 1. Karabina Sivri uçlu tampon Alet standart olarak sivri uçlu tampon ile donatılmıştır. Sivri uçlu tampon değişimi için Makita Yetkili Servis Merkezlerine başvurun. Kesim işlemi yaparken sivri uçlu tamponu ağaç gövde- sine geçirerek bir kol gibi kullanın. Elektronik fonksiyonu Alet kolay kullanım için elektronik fonksiyonlarla donatılmıştır.

• Sabit hız kontrolü Hız kontrol fonksiyonu, yük koşullarından bağım- sız olarak sabit devir hızı sağlar. MONTAJ DİKKAT: Alet üzerinde herhangi bir iş yap- madan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. DİKKAT: Testere zincirine çıplak elle dokun- mayın. Testere zincirini tutarken daima eldiven kullanın. Testere zincirinin takılması veya çıkarılması DİKKAT: Testere zinciri ve kılavuz çubuk kullanımın hemen ardından hala sıcaktır. Alet üzerinde herhangi bir çalışma yapmadan önce yeterince soğumalarını bekleyin. DİKKAT: Testere zincirinin takılması ve çıkarılması prosedürünü testereden çıkan toz- ların vb. maddelerin olmadığı temiz bir yerde gerçekleştirin. Testere zincirini çıkarmak için aşağıdaki adımları gerçekleştirin:

1. Ön el siperini çekerek zincir frenini serbest bırakın.

2. Zincir ayar vidasını, ardından tespit somununu

gevşetin. ► Şek.11: 1. Zincir ayar vidası 2. Tespit somunu

3. Zincir dişlisi kapağını ve ardından testere zincirini

ve kılavuz çubuğu zincir testere gövdesinden ayırın. Testere zincirini takmak için aşağıdaki adımları gerçekleştirin:

1. Testere zincirinin yönünü kontrol edin. Testere zin-

cirinin yönünü zincir testere gövdesi üzerindeki işaretin yönüyle eşleştirin.

2. Testere zincirinin bir ucunu kılavuz çubuğun üst

3. Testere zincirinin diğer ucunu zincir dişlisinin

etrafına takın, ardından kılavuz çubuk üzerindeki deliği zincir testere gövdesinin üzerindeki pimle hizalayarak kılavuz çubuğu zincir testere gövdesine takın. ► Şek.12: 1. Zincir dişlisi 2. Delik

4. Zincir dişlisi kapağının üzerindeki çıkıntıyı ve

pimi zincir testere gövdesine sokun ve ardından zincir testere üzerindeki cıvata ve pim kapak üzerindeki karşı- lıklarına denk gelecek şekilde kapağı kapatın. ► Şek.13: 1. Çıkıntı 2. Zincir dişlisi kapağı 3. Cıvata

5. Tespit somununu sıkarak zincir dişlisi kapağını

sabitleyin, ardından gerginlik ayarı için somunu azıcık gevşetin. ► Şek.14: 1. Tespit somunu141 TÜRKÇE Testere zinciri geriliminin ayarlanması DİKKAT: Testere zincirini fazla sıkılamayın. Testere zincirinin aşırı yüksek bir gerilime sahip olması testere zincirinin kırılmasına ve kılavuz çubu- ğun aşınmasına neden olabilir. DİKKAT: Zincir çok gevşek olursa kıla- vuz çubuktan fırlayıp çıkabilir ve kaza riski oluşturabilir. Testere zinciri saatlerce kullanıldıktan sonra gevşeyebilir. Zaman zaman kullanmadan önce testere zincirini kontrol edin.

1. Ön el siperini çekerek zincir frenini serbest bırakın.

2. Zincir dişlisi kapağını hafçe gevşetmek için tespit

somununu azıcık gevşetin. ► Şek.15: 1. Tespit somunu

Kılavuz çubuğun ucunu hafçe yukarı kaldırın ve zincir gerilimini ayarlayın. Zincir ayar vidasını sıkmak için saat yönünde, gevşetmek için saatin aksi yönünde çevirin. Zincir bıçak 90PX ve 91PX için: Testere zincirinin alt tarafı kılavuz çubuk rayına oturana kadar testere zincirini sıkılayın. ► Şek.16: 1. Kılavuz çubuk 2. Testere zinciri 3. Zincir ayar vidası Zincir bıçak 25AP için: Kılavuz çubuğun alt kenarının merkezi ile testere zin- ciri arasındaki boşluk yaklaşık 1 mm ila 2 mm olacak şekilde testere zincirini sıkın.

4. Kılavuz çubuğu hafçe tutmaya devam edin ve

zincir dişlisi kapağını sıkılayın. Zincir bıçak 90PX ve 91PX için: Testere zincirinin alt tarafında gevşeklik kalmadığından emin olun. Zincir bıçak 25AP için: Kılavuz çubuğun alt kenarının merkezi ile testere zinciri arasındaki boşluğun yaklaşık 1 mm ila 2 mm olduğun- dan emin olun.

Tespit somununu sıkarak zincir dişlisi kapağını sabitleyin. ► Şek.17: 1. Tespit somunu KULLANIM Yağlama Alet çalışırken testere zinciri otomatik olarak yağlanır. Yağ tankında kalan yağ miktarını yağ kontrol camından periyodik olarak kontrol edin. Tankı yeniden doldurmak için, zincir testereyi yan yatı- rın, daha sonra yağ tankının kapağına bastırın ve ardın- dan yağ tankının kapağını çıkarın. Doğru yağ miktarı 200 ml’dir. Tankı yeniden doldurduktan sonra yağ tankı kapağının sıkı bir şekilde kapalı olduğundan emin olun. ► Şek.18: 1. Yağ tankı kapağı 2. Yağ kontrol camı Yeniden doldurduktan sonra, zincir testereyi ağaçtan uzakta tutun. Çalıştırın ve testere zincirinin yeterince yağlanmasını bekleyin. ► Şek.19 ÖNEMLİ NOT: İlk kez zincir yağı doldurduğunuz zaman veya tankı tamamen boşaldıktan sonra tekrar doldururken, yakıt deposu boynunun alt kenarına kadar yağ doldurun. Aksi takdirde yağ dağıtımı bozulabilir. ÖNEMLİ NOT: Zincir yağı olarak, özellikle Makita zincir testereleri için olan veya piyasada bulunan eş değer yağları kullanın. ÖNEMLİ NOT: Asla içinde toz ve parçacık veya uçucu yağ bulunan yağları kullanmayın. ÖNEMLİ NOT: Ağaç budarken, botanik yağ kul- lanın. Mineral yağlar ağaçlara zarar verebilir. ÖNEMLİ NOT: Kesim işleminden önce, verilen yağ tankı kapağının yerine takılmış olduğundan emin olun.

ZİNCİR TESTEREYLE ÇALIŞMA

DİKKAT: Aleti ilk kez kullananlar, asgari bir yöntem olarak, kütükleri bir bıçkı tezgahı veya kızak üstünde kesmelidirler. DİKKAT: Önceden kesilmiş keresteleri keserken sağlam bir destek (bıçkı tezgahı veya kızak) kulla- nın. İş parçasını ayağınızla sabitlemeyin, başka bir kişinin tutup sabitlemesine de izin vermeyin. DİKKAT: Yuvarlak parçaları dönüş yönünün tersine doğru sabitleyin. DİKKAT: Motor çalışırken vücudunuzun her kısmını testere zincirden uzak tutun. DİKKAT: Motor çalışırken zincir testereyi iki elinizle sıkıca tutun. DİKKAT: Fazla ileriye uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. ÖNEMLİ NOT: Aleti bir yere çarpmayın ve düşürmeyin. ÖNEMLİ NOT: Aletin havalandırma deliklerini örtmeyin. Ağaçların budanması Aleti çalıştırmadan önce zincir testere gövdesini kesilecek dala temas ettirin. Bunun yapılmaması, kılavuz çubuğun sallanmasına neden olarak kullanıcının yaralanmasına sebebiyet verebilir. Kesilecek odunu sadece aleti aşağı doğru hareket ettirerek zincir testerenin ağırlığını kullanarak kesin. ► Şek.20 Eğer ağacı tek bir darbeyle boydan boya kesemezseniz: Tutamağa haf basınç uygulayarak kesmeye devam edin ve zincir testereyi biraz geriye çekin. ► Şek.21 Kalın dalları keserken önce alttan derin olmayan bir kesim yapın ve ardından üstten bitirme kesimini yapın. ► Şek.22 Kalın dalları alttan kesmeye çalışırsanız dal sarkarak testere zincirini kesilen yerde sıkıştırabilir. Kalın dalları alttan derin olmayan kesim yapmadan üstten kesmeye çalışırsanız dal parçalanabilir. ► Şek.23142 TÜRKÇE Boylama kesme

1. Zincir testere gövdesini kesilecek ağacın üzerine

2. Testere zinciri çalışırken, üst tutamağı testereyi

kaldırmak ve ön tutamağı onu yönlendirmek için kulla- narak ağacı kesin.

3. Üst tutamağa haf baskı uygulayıp testereyi yavaş

ve hafçe geriye doğru hareket ettirerek kesmeye devam edin. ÖNEMLİ NOT: Birden fazla kesme yaptığınız zaman, kesimler arasında zincir testereyi kapatın. DİKKAT: Kesme için çubuğun üst kenarının kullanılması halinde, zincir sıkışırsa zincir testere size doğru sekebilir. Bu nedenle, testerenin vücu- dunuzdan uzağa doğru sekmesi için alt kenarla kesim yapın. ► Şek.25 Aletin taşınması Aleti taşımadan önce, zincir frenini uygulayın ve batarya kartuşlarını aletten çıkarın. Ardından kılavuz çubuk kılı- fını takın. Ayrıca batarya kartuşunu da batarya kapağı ile kapatın. ► Şek.26: 1. Kılavuz çubuk kılıfı 2. Batarya kapağı BAKIM DİKKAT: Muayene ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartıl- mış olduğundan daima emin olun. DİKKAT: Herhangi bir muayene ya da bakım yaparken daima eldiven giyin. ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayar- lamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır. Testere zincirinin bilenmesi Aşağıdaki durumlarda testere zincirini bileyin:

• Islak ağaç kesildiğinde un gibi testere tozu oluş- tuğu zaman;

• Ağır basınç uygulansa bile zincir ağaca zor girdiği zaman;

• Kesme kenarında gözle görülen hasar olduğu zaman;

• Testere ağacın içinde sola veya sağa çekme yap- tığı zaman. (Bu davranışın nedeni testere zinciri- nin düzgün bilenmemiş veya sadece bir tarafının hasarlı olmasıdır.) Testere zincirini sık sık ama her defasında sadece çok az miktarda bileyin. Rutin bileme için eğe ile iki veya üç sürtme genellikle yeterlidir. Testere zinciri birçok defa bilendiği zaman, onu yetkili servis merkezimizde bilettirin. Bileme kriterleri: UYARI: Kesme kenarı ile derinlik ölçeği ara- sında fazla mesafe bırakılması geri tepme riskini artırır. ► Şek.27: 1. Kesici uzunluğu 2. Kesme kenarı ile derinlik ölçeği arasındaki mesafe

3. Minimum kesici uzunluğu (3 mm)

— Tüm kesici uzunlukları eşit olmalıdır. Farklı uzun- luklardaki kesiciler testere zincirinin düzgün bir şekilde çalışmasını önler ve testere zincirinin kırılmasına neden olabilir. — Kesici uzunluğu 3 mm’ye ya da daha kısa bir uzunluğa ulaştıktan sonra zinciri tekrar bilemeyin. Zincir yenisiyle değiştirilmelidir. — Talaş kalınlığı derinlik ölçeği (yuvarlak burun) ile kesim kenarı arasındaki mesafe ile belirlenir. — En iyi kesim sonuçları kesim kenarı ile derinlik ölçeği arasında aşağıdaki mesafe korunarak elde edilir.

• Zincir bıçak 25AP: 0,65 mm ► Şek.28 — 30°’lik bileme açısı tüm kesiciler üzerinde aynı olmalıdır. Kesici açılarındaki farklılıklar zincirin sert ve dengesiz bir biçimde çalışmasına, aşınmanın hızlanmasına neden olabilir ve zincirin kırılmasına yol açabilir. — Dişlere karşı doğru bir bileme açısının korunması için uygun bir yuvarlak eğe kullanın.

• Zincir bıçak 25AP: 55° Eğe ve eğeleme — Testere zincirlerinde zinciri bilemek için özel bir yuvarlak eğe kullanın (isteğe bağlı aksesuar). Normal yuvarlak eğeler uygun değildir. — Her testere zinciri için yuvarlak eğe çapı aşağıdaki gibidir:

• Zincir bıçak 25AP: 4,0 mm — Eğe sadece ileri doğru sürtmede kesiciyi sıyırmalı- dır. Geri çekerken eğeyi kesiciden kaldırın. — Önce en kısa kesiciyi bileyin. Bu en kısa kesicinin uzunluğu böylece testere zincirinin tüm diğer kesicileri için standart olur. — Eğeyi şekilde gösterildiği gibi sürtün. ► Şek.29: 1. Eğe 2. Testere zinciri — Eğer bir eğe tutucu (isteğe bağlı aksesuar) kulla- nılırsa eğe daha kolay sürtülebilir. Eğe tutucuda doğru bileme açısı olan 30° işaretleri (bu işaretleri testere zincirine paralel olarak hizalayın) vardır ve nüfuz etme derinliğini (eğe çapının 4/5 ile) sınırlar. ► Şek.30: 1. Eğe tutucu143 TÜRKÇE — Zinciri biledikten sonra, zincir kalınlık mastarını (isteğe bağlı aksesuar) kullanarak derinlik ölçeği yüksekliğini kontrol edin. ► Şek.31 — Özel bir yassı eğeyle (isteğe bağlı aksesuar), ne kadar küçük olursa olsun, çıkıntı yapan malzeme- leri temizleyin. — Derinlik ölçeğinin önünü tekrar yuvarlayın. Kılavuz çubuğun temizlenmesi Talaşlar ve testere tozları kılavuz çubuğun oluğunda birikir. Bu birikintiler çubuğun oluğunu tıkayabilir ve yağ akışını engelleyebilir. Testere zincirini bilerken ya da değiştirdiğiniz her seferde talaşları ve testere tozlarını temizleyin. ► Şek.32 Zincir dişlisi kapağının temizlenmesi Zincir dişlisi kapağının içinde talaşlar ve testere tozları birikebilir. Zincir dişlisi kapağını ve testere zincirini aletten çıkarın ve ardından talaşları ve testere tozlarını temizleyin. ► Şek.33 Yağ çıkış deliğinin temizlenmesi Çalışma sırasında yağ çıkış deliğinde küçük tozlar ve parçacıklar birikebilir. Yağ ltresinde biriken bu tozlar ve parçacıklar yağ akışını engelleyebilir ve testere zinciri- nin tamamına yeterli yağlama yapılamamasına neden olabilir. Kılavuz çubuğun tepesinde yetersiz zincir yağı iletimi olduğu görülürse yağ çıkış deliğini aşağıdaki gibi temizleyin.

1. Zincir dişlisi kapağını ve testere zincirini aletten

2. Düz uçlu bir tornavida veya benzeri bir alet kulla-

narak küçük tozları ve parçacıkları temizleyin. ► Şek.34: 1. Düz uçlu tornavida 2. Yağ çıkış deliği

3. Batarya kartuşunu alete takın. Zincir yağını boşal-

tarak birikmiş tozları ve parçacıkları yağ çıkış deliğinden dışarı akıtmak için anahtar tetiği çekin.

4. Aletten batarya kartuşunu çıkarın. Zincir dişlisi

kapağını ve testere zincirini tekrar alete takın. Zincir dişlisinin değiştirilmesi DİKKAT: Eskimiş bir zincir dişlisi yeni testere zincirine zarar verir. Bu durumda zincir dişlisini yenisiyle değiştirin. Yeni bir testere zinciri takmadan önce, zincir dişlisinin durumunu kontrol edin. ► Şek.35: 1. Zincir dişlisi 2. Aşınan alanlar Zincir dişlisini değiştirdiğiniz zaman daima yeni bir tespit halkası takın. ► Şek.36: 1. Tespit halkası 2. Zincir dişlisi ÖNEMLİ NOT: Zincir dişlisinin şekilde gösteril- diği gibi takıldığından emin olun. Aletin saklanması

1. Saklamadan önce aleti temizleyin. Zincir dişlisi

kapağını çıkardıktan sonra talaşları ve testere tozlarını aletten temizleyin.

2. Aleti temizledikten sonra, testere zincirini ve kıla-

vuz çubuğu yağlamak için yüksüz çalıştırın.

3. Kılavuz çubuğu, kılavuz çubuk kılıfıyla örtün.

4. Yağ tankını boşaltın.144 TÜRKÇE

Periyodik bakım talimatları Alet ömrünün uzun olmasını sağlamak için, alete hasar gelmesini önleyin ve güvenlik özelliklerinin tam olarak işle- diğinden emin olun. Aşağıdaki bakım işlemleri de düzenli olarak yapılmalıdır. Garanti talepleri ancak bu işlemler düzenli olarak ve doğru bir şekilde yapılmışsa dikkate alınacaktır. Tarif edilen bakım işlemlerinin yapılmaması kaza- lara yol açabilir! Zincir testere kullanıcısı, bu kullanım kılavuzunda açıklanmayan bir bakım işlemi yapmamalıdır. Tüm bu işlemler yetkili servis merkezimiz tarafından gerçekleştirilmelidir. Öğeyi kontrol edin / Çalışma süresi Kullanımdan önce Her gün Her hafta 3 ayda bir Yılda bir Saklamadan önce Zincir testere İnceleme.

Yetkili servis merkezinde kontrol ettirin.

Kılavuz çubuk İnceleme. - - - - Zincir testere- den çıkarın.

Zincir freni İşlevini kontrol edin.

Yetkili servis merkezinde düzenli olarak kontrol ettirin.

Zincir yağı Yağ besleme hızını kontrol edin.

Anahtar tetik İnceleme.

Güvenlik kilidi kolu İnceleme.

Yağ tankı kapağı Sıkılığını kontrol edin.

Zincir yakalayıcı İnceleme. - -

Vida ve somunlar İnceleme. - -

Onarım için servise gitmeden önce kontrolleri yapın. Kılavuzda açıklanmayan bir problemle karşılaşırsanız aleti demonte etmeyin. Bunun yerine, Makita Yetkili Servis Merkezlerine başvurun ve daima orijinal Makita yedek parça- ları kullanın. Arıza durumu Neden Çözüm Zincir testere başlatılamıyor. Batarya kartuşu takılı değil. Şarjlı bir batarya kartuşu takın. Batarya problemi (düşük voltaj). Batarya kartuşlarını şarj edin. Şarj etmek işe yaramıyorsa, batarya kartuşunu değiştirin. Ana güç anahtarı kapalı. Belli bir süre kullanılmadığında zincir testere otomatik olarak kapanır. Ana güç anahtarını tekrar açın. Testere zinciri çalışmıyor. Zincir freni etkinleştirilmiş. Zincir frenini serbest bırakın. Kısa bir kullanımdan sonra motor duruyor. Bataryanın şarj seviyesi düşük. Batarya kartuşlarını şarj edin. Şarj etmek işe yaramıyorsa, batarya kartuşunu değiştirin. Zincirde hiç yağ yok. Yağ tankı boş. Yağ tankını doldurun. Yağ kılavuzu oluğu kirli. Oluğu temizleyin. Yetersiz yağ iletimi. Ayar vidası ile yağ iletim miktarını ayarlayın. Zincir testere maksimum dev/dak oranına ulaşmıyor. Batarya kartuşu düzgün takılmamış. Batarya kartuşlarını bu kılavuzda açıklan- dığı gibi takın. Bataryanın gücü düşüyor. Batarya kartuşunu şarj edin. Şarj etmek işe yaramıyorsa, batarya kartuşunu değiştirin. Sürüş sistemi doğru işlemiyor. Bölgenizdeki yetkili servis merkezinden tamir etmesini isteyin. Ana güç lambası yeşil yanıp sönüyor. Kullanımın mümkün olmadığı bir durumda anahtar tetik çekilmiş. Ana güç anahtarını açtıktan ve zincir frenini serbest bıraktıktan sonra anahtar tetiği çekin. Zincir freni etkinleştirilse bile zincir dur- muyor: Makineyi hemen durdurun! Fren bandı aşınmış. Bölgenizdeki yetkili servis merkezinden tamir etmesini isteyin. Anormal vibrasyon: Makineyi hemen durdurun! Kılavuz çubuğu veya testere zinciri gevşek. Kılavuz çubuğu ve testere zinciri gerilimini ayarlayın. Alet arızası. Bölgenizdeki yetkili servis merkezinden tamir etmesini isteyin. Batarya kartuşu tam dolu bir kartuşla değiştirdikten sonra Tork Takviyesi modu kullanılamıyor. Kullanım koşullarına bağlı olarak batarya kartuşu değiştirildikten sonra Tork Takviyesi modu kullanılamaz. Takılı batarya kartuşu boşalana kadar aleti normal modda kullanın ve ardından batarya kartuşunu tam dolu bir kartuşla değiştirin veya batarya kartuşunu şarj edin. Testere zinciri takılamıyor. Testere zinciri ve zincir dişlisi kombinas- yonu hatalı. Teknik özellikler kısmına bakarak doğru testere zinciri ve zincir dişlisi kombinasyo- nunu kullanın.

AKSESUARLAR DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanıl- mak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın. Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar- sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Kılavuz çubuk kılıfı

• Orijinal Makita batarya ve şarj aleti UYARI: Standart kılavuz çubuktan farklı uzun- lukta bir kılavuz çubuk satın aldıysanız, onunla birlikte uygun bir kılavuz çubuk kılıfı da satın alın. Kılıf, zincir testere üzerindeki kılavuz çubuğa uymalı ve onu tamamen örtmelidir. NOT: Listedeki parçaların bazıları alet paketi içeri- sinde standart aksesuar olarak dahil edilmiş olabilir. Bunlar ülkeden ülkeye farklılık gösterebilir.146147www.makita.com Makita Europe N.V. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japa
