BEDIENUNGSANLEITUNG DUC356 MAKITA

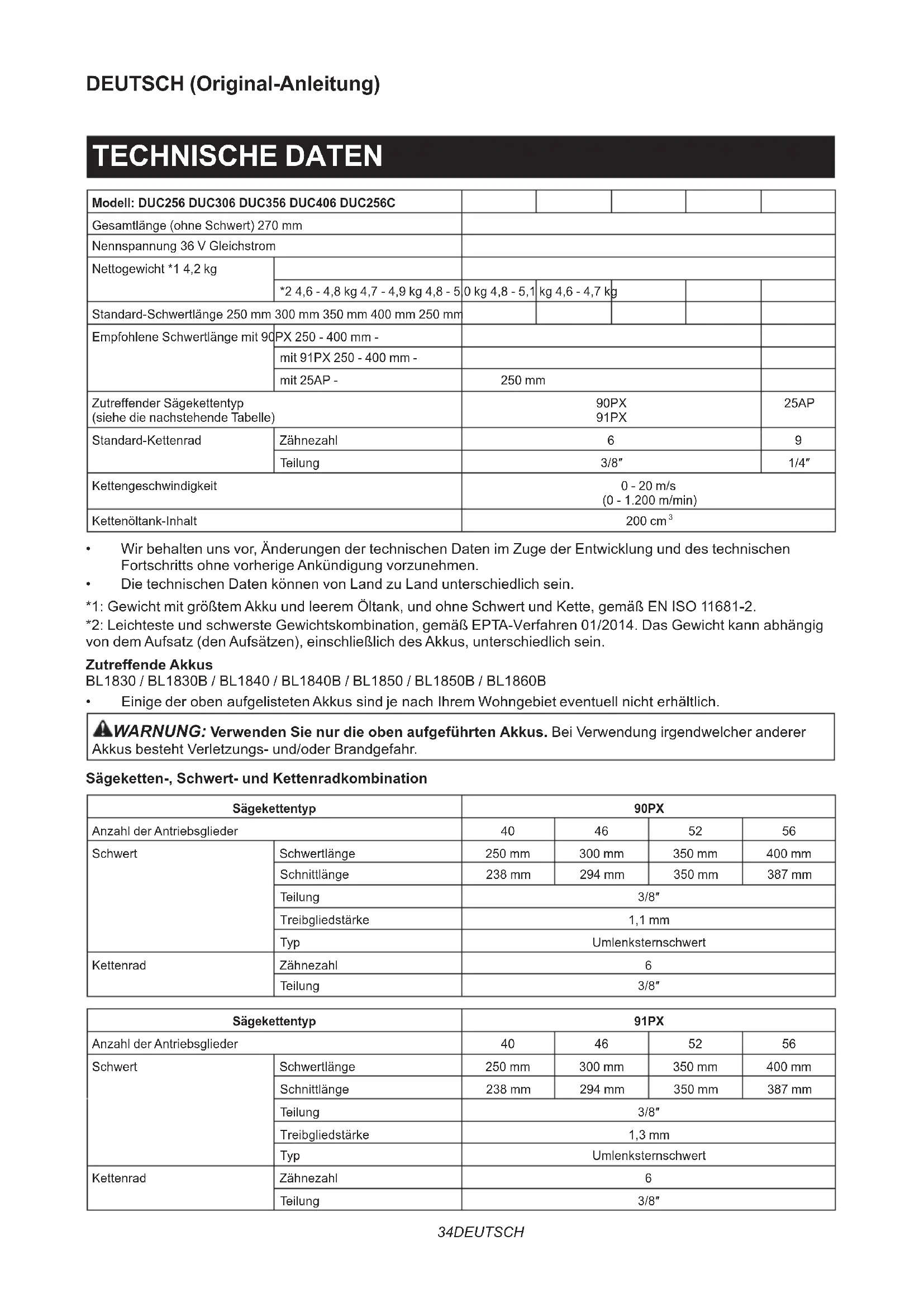

Akku-Kettensäge BETRIEBSANLEITUNG 34

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein. *1: Gewicht mit größtem Akku und leerem Öltank, und ohne Schwert und Kette, gemäß EN ISO 11681-2. *2: Leichteste und schwerste Gewichtskombination, gemäß EPTA-Verfahren 01/2014. Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Zutreffende Akkus BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B / BL1860B

• Einige der oben aufgelisteten Akkus sind je nach Ihrem Wohngebiet eventuell nicht erhältlich. WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus. Bei Verwendung irgendwelcher anderer Akkus besteht Verletzungs- und/oder Brandgefahr. Sägeketten-, Schwert- und Kettenradkombination Sägekettentyp 90PX Anzahl der Antriebsglieder 40 46 52 56 Schwert Schwertlänge 250 mm 300 mm 350 mm 400 mm Schnittlänge 238 mm 294 mm 350 mm 387 mm Teilung 3/8″ Treibgliedstärke 1,1 mm Typ Umlenksternschwert Kettenrad Zähnezahl 6 Teilung 3/8″ Sägekettentyp 91PX Anzahl der Antriebsglieder 40 46 52 56 Schwert Schwertlänge 250 mm 300 mm 350 mm 400 mm Schnittlänge 238 mm 294 mm 350 mm 387 mm Teilung 3/8″ Treibgliedstärke 1,3 mm Typ Umlenksternschwert Kettenrad Zähnezahl 6 Teilung 3/8″35 DEUTSCH Sägekettentyp 25AP Anzahl der Antriebsglieder 60 Schwert Schwertlänge 250 mm Schnittlänge 253 mm Teilung 1/4″ Treibgliedstärke 1,3 mm Typ Carving-Schwert Kettenrad Zähnezahl 9 Teilung 1/4″ WARNUNG: Verwenden Sie eine geeignete Kombination von Schwert und Sägekette. Anderenfalls kann es zu Personenschaden kommen. Symbole Nachfolgend werden die für das Gerät verwende- ten Symbole beschrieben. Machen Sie sich vor der Benutzung mit ihrer Bedeutung vertraut. Betriebsanleitung lesen. Schutzbrille tragen. Einen Gehörschutz tragen. Helm, Schutzbrille und Gehörschutz tragen. Angemessenen Schutz für Füße/Beine und Hände/Arme verwenden. Diese Säge darf nur von fachlich geschul- ten Personen benutzt werden. Keiner Feuchtigkeit aussetzen. Höchstzulässige Schnittlänge Halten Sie die Kettensäge beim Betrieb immer mit zwei Händen. Hüten Sie sich vor Kettensägen-Rückschlag, und vermeiden Sie Kontakt mit der Schwertspitze. Kettenumlaufrichtung Sägeketten-Öleinstellung Ni-MH Li-ion Nur für EU-Länder Werfen Sie Elektrogeräte oder Akkus nicht in den Hausmüll! Unter Einhaltung der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte, Batterien, Akkus sowie verbrauchte Batterien und Akkus und ihre Umsetzung gemäß den Landesgesetzen müssen Elektrogeräte und Batterien bzw. Akkus, die das Ende ihrer Lebensdauer erreicht haben, getrennt gesammelt und einer umweltgerechten Recycling- Einrichtung zugeführt werden. Vorgesehene Verwendung Das Werkzeug ist für das Schneiden von Ästen und Stutzen von Bäumen vorgesehen. Es eignet sich auch für Baumpege. Geräusch Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN ISO 11681-2: Modell DUC256 Schalldruckpegel (L

): 89 dB (A) Schallleistungspegel (L

): 103 dB (A) Messunsicherheit (K): 3 dB (A) Modell DUC306 Schalldruckpegel (L

): 89 dB (A) Schallleistungspegel (L

): 103 dB (A) Messunsicherheit (K): 3 dB (A) Modell DUC356 Schalldruckpegel (L

): 89 dB (A) Schallleistungspegel (L

): 103 dB (A) Messunsicherheit (K): 3 dB (A) Modell DUC406 Schalldruckpegel (L

): 89 dB (A) Schallleistungspegel (L

): 103 dB (A) Messunsicherheit (K): 3 dB (A) Modell DUC256C Schalldruckpegel (L

): 89 dB (A) Schallleistungspegel (L

): 103 dB (A) Messunsicherheit (K): 3 dB (A) HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezo- gen werden. HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.36 DEUTSCH WARNUNG: Einen Gehörschutz tragen. WARNUNG: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). Schwingungen Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN ISO 11681-2: Modell DUC256 Arbeitsmodus: Schneiden von Holz Schwingungsemission (a h, W ): 3,2 m/s

Messunsicherheit (K): 1,5 m/s

Modell DUC306 Arbeitsmodus: Schneiden von Holz Schwingungsemission (a h, W ): 3,2 m/s

Messunsicherheit (K): 1,5 m/s

Modell DUC356 Arbeitsmodus: Schneiden von Holz Schwingungsemission (a h, W ): 3,2m/s

Messunsicherheit (K): 1,5 m/s

Modell DUC406 Arbeitsmodus: Schneiden von Holz Schwingungsemission (a h, W ): 3,2 m/s

Messunsicherheit (K): 1,5 m/s

Modell DUC256C Arbeitsmodus: Schneiden von Holz Schwingungsemission (a h, W ): 2,5 m/s

oder weniger Messunsicherheit (K): 1,5 m/s

HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezo- gen werden. HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeite

ten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). EG-Konformitätserklärung Nur für europäische Länder Die EG-Konformitätserklärung ist als Anhang A in dieser Bedienungsanleitung enthalten. SICHERHEITSWARNUNGEN Allgemeine Sicherheitswarnungen für Elektrowerkzeuge WARNUNG: Lesen Sie alle mit die- sem Elektrowerkzeug gelieferten Sicherheitswarnungen, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf. Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug. Sicherheitswarnungen für Akku-Kettensäge

1. Halten Sie alle Körperteile während

des Betriebs der Kettensäge von der Sägekette fern. Vergewissern Sie sich vor dem Einschalten der Kettensäge, dass die Sägekette nicht mit irgendeinem Gegenstand in Berührung ist. Ein Augenblick der Unaufmerksamkeit während des Betriebs von Kettensägen kann dazu führen, dass Ihre Kleidung oder Körperteile von der Sägekette erfasst werden.

2. Halten Sie die Kettensäge stets mit Ihrer rech-

ten Hand am oberen Handgriff und mit Ihrer linken Hand am vorderen Handgriff. Das Halten der Kettensäge mit vertauschter Handhaltung führt zu erhöhter Verletzungsgefahr und ist daher unbedingt zu vermeiden.

3. Das Elektrowerkzeug darf nur an den iso-

lierten Griffächen gehalten werden, weil die Sägekette verdeckte Leitungen berühren kann. Bei Kontakt mit einem Strom führenden Kabel können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend wer- den, so dass der Benutzer einen elektrischen Schlag erleiden kann.

4. Tragen Sie eine Schutzbrille und einen

Gehörschutz. Zusätzliche Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfoh- len. Geeignete Schutzkleidung reduziert die Verletzungsgefahr durch iegende Trümmer oder versehentlichen Kontakt mit der Sägekette.

5. Achten Sie stets auf sicheren Stand.37 DEUTSCH

6. Wenn Sie einen unter Spannung stehenden Ast

abschneiden, achten Sie auf Zurückschnellen. Wenn sich die Spannung in den Holzfasern entlädt, kann der unter Spannung stehende Ast die Bedienungsperson treffen und/oder die Kettensäge außer Kontrolle bringen.

7. Lassen Sie beim Schneiden von Gestrüpp und

jungen Bäumen äußerste Vorsicht walten. Die dünnen Äste können an der Sägekette hängen bleiben und gegen Sie geschleudert werden oder Sie aus dem Gleichgewicht bringen.

8. Tragen Sie die Kettensäge nach dem

Ausschalten mit Abstand zu Ihrem Körper am vorderen Handgriff. Bringen Sie zum Transportieren oder Lagern der Kettensäge stets die Schwertschutzhülle an. Sachgemäße Handhabung der Kettensäge reduziert die Wahrscheinlichkeit einer versehentlichen Berührung der umlaufenden Sägekette.

Befolgen Sie die Anweisungen für die Schmierung, die Kettenspannung und den Austausch von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder die Gefahr von Rückschlägen erhöhen.

10. Halten Sie die Handgriffe trocken, sauber und

frei von Öl und Fett. Fett- und ölverschmierte Handgriffe sind schlüpfrig und verursachen den Verlust der Kontrolle.

11. Schneiden Sie nur Holz. Verwenden Sie die

Kettensäge nicht für sachfremde Zwecke. Zum Beispiel: Verwenden Sie die Kettensäge nicht zum Schneiden von Kunststoff, Mauerwerk oder Nicht-Holz-Baumaterial. Der Gebrauch der Kettensäge für sachfremde Zwecke kann zu einer Gefahrensituation führen.

12. Ursachen und Verhütung von Rückschlägen:

Rückschläge können auftreten, wenn die Nase oder Spitze des Schwerts ein Objekt berührt, oder wenn sich das Holz schließt und die Sägekette im Schnitt einklemmt. Spitzenkontakt kann in manchen Fällen eine plötzliche Gegenreaktion verursachen, so dass das Schwert nach oben oder hinten zur Bedienungsperson geschleudert wird. Durch Einklemmen der Sägekette entlang dem oberen Lauf des Schwerts kann das Schwert zur Bedienungsperson zurückgeschleudert werden. Jede dieser Reaktionen kann zu einem Verlust der Kontrolle über die Säge und daraus resultierenden schweren Verletzungen führen. Verlassen Sie sich nicht ausschließlich auf die in Ihre Säge eingebauten Sicherheitsvorrichtungen. Als Kettensägenbenutzer sollten Sie bestimmte Maßnahmen ergreifen, um Ihre Sägearbeiten unfall- und verletzungsfrei zu halten. Rückschlag ist das Resultat falscher Handhabung des Werkzeugs und/oder fal- scher Arbeitsverfahren oder -bedingungen und kann durch Anwendung der nachstehenden Vorsichtsmaßnahmen vermieden werden:

• Halten Sie die Kettensäge beidhändig mit festem Griff, wobei Ihre Daumen und Finger die Handgriffe umschließen, und positionieren Sie Körper und Arme so, dass Sie Rückschlagkräfte auffangen können. Rückschlagkräfte können durch Treffen geeigneter Vorsichtsmaßnahmen von der Bedienungsperson kontrolliert werden. Lassen Sie die Kettensäge nicht los. ► Abb.1

Übernehmen Sie sich nicht, und schneiden Sie nicht oberhalb der Schulterhöhe. Dies trägt zur Verhütung unbeabsichtigten Spitzenkontakts bei und ermöglicht bessere Kontrolle der Kettensäge in unerwarteten Situationen.

• Verwenden Sie nur vom Hersteller empfoh- lene Schwerter und Ketten. Ungeeignete Schwerter und Ketten können Kettenbruch und/oder Rückschlag verursachen.

• Befolgen Sie die Herstelleranweisungen zum Schärfen und Warten der Sägekette. Eine Verringerung der Tiefenbegrenzerhöhe kann zu vermehrten Rückschlägen führen.

13. Stellen Sie vor Arbeitsbeginn sicher,

dass die Kettensäge in einwandfreiem Betriebszustand ist, und dass ihr Zustand den Sicherheitsvorschriften entspricht. Prüfen Sie insbesondere, dass:

• die Kettenbremse einwandfrei funktioniert;

• die Auslaufbremse einwandfrei funktioniert;

• Schwert und Kettenraddeckel korrekt ange- bracht sind;

• die Kette vorschriftsmäßig geschärft und gespannt worden ist.

Schalten Sie die Kettensäge nicht mit noch angebrachtem Kettenschutz ein. Wird die Kettensäge mit noch angebrachtem Kettenschutz eingeschaltet, kann der Kettenschutz nach vorn her- ausgeschleudert werden, was zu Personenschäden und Beschädigung von Gegenständen im Umfeld des Bedieners führen kann. Zusätzliche Sicherheitswarnungen:

Wenn Sie das Werkzeug mit dem Akku-Adapter verwenden, achten Sie darauf, dass Sie während des Betriebs nicht über das Kabel stolpern.

2. Wenn Sie das Werkzeug mit dem Akku-Adapter

verwenden, halten Sie das Kabel während des Betriebs von Hindernissen, wie z. B. einem Werkstück oder Ästen, fern. Falls das Kabel an Hindernissen hängen bleibt, kann es zu ernsthaf- ten Verletzungen kommen. Spezielle Sicherheitshinweise für Kettensäge mit oberem Handgriff

1. Diese Kettensäge ist speziell für Baumpege

und Baumchirurgie vorgesehen. Die Kettensäge darf nur von fachlich geschul- ten Personen benutzt werden. Befolgen Sie alle Anweisungen, Verfahrensweisen und Empfehlungen der relevanten Berufsgenossenschaft. Anderenfalls kön- nen tödliche Unfälle auftreten. Zum Sägen in Bäumen wird stets die Verwendung einer Hebebühne (Hubkorb, Lift) empfohlen. Abseiltechniken sind äußerst gefährlich und erfordern eine spezielle Ausbildung. Die Bedienungspersonen müssen im Gebrauch von Sicherheitsausrüstung und Klettertechniken geschult werden. Beim Arbeiten in Bäumen müssen stets geeignete Gurte, Seile und Karabiner verwendet werden. Benutzen Sie stets Rückhaltevorrichtungen für Bedienungsperson und Säge.38 DEUTSCH

2. Führen Sie Reinigung und Wartung vor der

Lagerung gemäß der Bedienungsanleitung durch.

3. Achten Sie beim Kfz-Transport auf sichere

Lage der Kettensäge, um Auslaufen von Kraftstoff oder Kettenöl, Beschädigung des Werkzeugs und Personenschaden zu vermeiden.

4. Überprüfen Sie die Funktionsfähigkeit der

Kettenbremse regelmäßig.

5. Füllen Sie Kettenöl nicht in der Nähe von Feuer

ein. Rauchen Sie auf keinen Fall beim Einfüllen von Kettenöl.

6. Der Gebrauch der Kettensäge kann durch

Vorschriften des jeweiligen Landes einge- schränkt sein.

7. Falls das Gerät einen schweren Aufprall

oder Sturz erleidet, überprüfen Sie seinen Zustand, bevor Sie die Arbeit fortsetzen. Überprüfen Sie die Bedienelemente und Sicherheitsvorrichtungen auf Fehlfunktionen. Falls Sie einen Schaden feststellen oder Zweifel haben, wenden Sie sich bezüglich einer Inspektion und Reparatur an unser auto- risiertes Service-Center.

8. Aktivieren Sie stets die Kettenbremse, bevor

Sie die Kettensäge starten.

9. Halten Sie die Säge sicher in Position, um

Abgleiten (Rutschbewegung) oder Springen der Säge am Anfang eines Schnitts zu vermeiden.

10. Achten Sie am Ende des Schnitts darauf, dass

Sie wegen des „Abfalls“ nicht die Balance verlieren.

11. Windrichtung und -geschwindigkeit müssen

ebenfalls berücksichtigt werden. Vermeiden Sie Sägemehl und Kettenölnebel. Schutzausrüstung

1. Um Verletzungen von Kopf, Augen,

Händen oder Füßen sowie Gehörschäden zu vermeiden, müssen die folgenden Schutzvorrichtungen während der Arbeit mit der Kettensäge verwendet werden: — Die Kleidung soll zweckmäßig, d. h. eng anliegend, aber nicht hinderlich sein. Tragen Sie keine Schmuckgegenstände oder Kleidung, die sich an Buschwerk oder Ästen verfangen können. Wenn Sie langes Haar haben, sollten Sie unbedingt ein Haarnetz tragen! — Bei allen Arbeiten mit der Kettensäge ist das Tragen eines Schutzhelms notwendig. Der Schutzhelm muss in regelmäßigen Abständen auf Beschädigung hin überprüft und spätestens nach 5 Jahren ausgewech- selt werden. Verwenden Sie nur geprüfte Schutzhelme. — Der Gesichtsschutz des Schutzhelms (oder eine Schutzbrille) schützt vor Sägemehl und Holzsplittern. Tragen Sie beim Arbeiten mit der Kettensäge stets eine Schutzbrille oder einen Gesichtsschutz, um Augenverletzungen zu verhüten. — Tragen Sie geeignete Schallschutzausrüstung (Kapselgehörschützer, Ohrstöpsel usw.). — Die Schutzjacke besteht aus 22 Nylongewebelagen und schützt die Bedienungsperson vor Schnitten. Sie ist bei Arbeiten auf Hochbühnen (Hubkorb, Lift), lei- termontierten Plattformen oder beim Klettern mit Seilen stets zu tragen.

Schutzgurt und Latzhose bestehen aus 22 Nylongewebelagen und schützen vor Schnitten. Ihre Verwendung wird dringend empfohlen. — Schutzhandschuhe aus dickem Leder gehören zur vorschriftsmäßigen Ausrüstung und sind beim Arbeiten mit der Kettensäge immer zu tragen. — Sicherheitsschuhe oder Sicherheitsstiefel mit rutschfester Sohle, Stahlkappen und Beinschutz sind beim Arbeiten mit der Kettensäge stets zu tragen. Mit einer Schutzeinlage versehene Sicherheitsschuhe bieten Schutz gegen Schnitte und gewähr- leisten einen sicheren Stand. Bei Arbeiten in Bäumen müssen die Sicherheitsstiefel für Klettertechniken geeignet sein. Vibrationen

1. Personen mit Kreislaufstörungen, die star-

ken Vibrationen ausgesetzt werden, können Schädigungen der Blutgefäße oder des Nervensystems erleiden. Folgende Symptome können durch Schwingungen an Fingern, Händen oder Handgelenken auftreten: „Einschlafen“ (Taubheit) von Körperteilen, Kribbeln, Schmerz, Stechen, Veränderung von Hautfarbe oder Haut. Falls eines dieser Symptome auftritt, suchen Sie einen Arzt auf! Um das Risiko der „Weißngerkrankheit“ zu verringern, halten Sie Ihre Hände während der Arbeit warm, und warten und pegen Sie Gerät und Zubehörteile gut. DIESE ANWEISUNGEN AUFBEWAHREN. WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen. Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle

Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.

2. Unterlassen Sie ein Zerlegen des Akkus.

3. Falls die Betriebszeit beträchtlich kürzer

geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.39 DEUTSCH

4. Falls Elektrolyt in Ihre Augen gelangt, waschen

Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht star- ken Stromuss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

6. Lagern Sie das Werkzeug und den Akku nicht

an Orten, an denen die Temperatur 50 °C errei- chen oder überschreiten kann.

7. Versuchen Sie niemals, den Akku zu verbren-

nen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

8. Achten Sie darauf, dass der Akku nicht fallen

gelassen oder Stößen ausgesetzt wird.

9. Benutzen Sie keine beschädigten Akkus.

10. Die enthaltenen Lithium-Ionen-Akkus unter-

liegen den Anforderungen der Gefahrengut- Gesetzgebung. Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie mög- licherweise ausführlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

11. Entfernen Sie den Akku zum Entsorgen vom

Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

12. Verwenden Sie die Akkus nur mit den von

Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

13. Soll das Werkzeug längere Zeit nicht benutzt

werden, muss der Akku vom Werkzeug ent- fernt werden. DIESE ANWEISUNGEN AUFBEWAHREN. VORSICHT: Verwenden Sie nur Original- Makita-Akkus. Die Verwendung von Nicht-Original- Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig. Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen

erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.

2. Unterlassen Sie erneutes Laden eines voll

aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur

zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.

4. Der Akku muss geladen werden, wenn er lange

Zeit (länger als sechs Monate) nicht benutzt wird.

BEZEICHNUNG DER TEILE

► Abb.2 1 Akku-Anzeige 2 Prüftaste 3 Auslöseschalter 4 Oberer Handgriff 5 Einschaltsperrhebel 6 Vorderer Handschutz 7 Schwert 8 Sägekette 9 Kettenfänger 10 Sicherungsmutter 11 Ketten-Einstellschraube 12 Akku 13 Hauptbetriebslampe 14 Betriebsart-Anzeige 15 Hauptbetriebsschalter 16 Kappe 17 Einstellschraube (für Ölpumpe) 18 Karabiner 19 Vorderer Handgriff 20 Öltankverschluss 21 Krallenanschlag 22 Schwertschutzhülle - - - -40 DEUTSCH FUNKTIONSBESCHREIBUNG VORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschaltet und der Akku abge- nommen ist. Anbringen und Abnehmen des Akkus VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmen. VORSICHT: Halten Sie das Werkzeug und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie das Werkzeug und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Werkzeugs und des Akkus und zu Körperverletzungen führen kann. ► Abb.3: 1. Rote Anzeige 2. Knopf 3. Akku Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, während Sie den Knopf an der Vorderseite des Akkus verschieben. Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schie- ben Sie den Akku hinein. Schieben Sie ihn vollständig ein, bis er mit einem hörbaren Klicken einrastet. Falls die rote Anzeige an der Oberseite des Knopfes sichtbar ist, ist der Akku nicht vollständig verriegelt. VORSICHT: Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen. VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht rei- bungslos hineingleitet, ist er nicht richtig ausgerichtet. Anzeigen der Akku-Restkapazität ► Abb.4: 1. Akku-Anzeige 2. Prüftaste Drücken Sie die Prüftaste, um die Akku-Restkapazität anzuzeigen. Jedem Akku sind eigene Akku-Anzeigen zugeordnet. Status der Akku-Anzeige Akku- Restkapazität Ein Aus Blinkend 50% bis 100% 20% bis 50% 0% bis 20% Akku auaden Anzeigen der Akku-Restkapazität Nur für Akkus mit Anzeige ► Abb.5: 1. Anzeigelampen 2. Prüftaste Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzu- zeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf. Anzeigelampen Restkapazität Erleuchtet Aus Blinkend 75% bis 100% 50% bis 75% 25% bis 50% 0% bis 25% Den Akku auaden. Möglicherweise liegt eine Funktionsstörung im Akku vor. HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen. Werkzeug/Akku-Schutzsystem Das Werkzeug ist mit einem Werkzeug/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Lebensdauer von Werkzeug und Akku zu verlängern. Das Werkzeug bleibt wäh- rend des Betriebs automatisch stehen, wenn das Werkzeug oder der Akku einer der folgenden Bedingungen unterliegt: Überlastschutz Wird der Akku auf eine Weise benutzt, die eine ungewöhnlich hohe Stromaufnahme bewirkt, bleibt das Werkzeug automatisch stehen, und die Hauptbetriebslampe blinkt in Grün. Schalten Sie in dieser Situation das Werkzeug aus, und brechen Sie die Arbeit ab, die eine Überlastung des Werkzeugs verursacht hat. Schalten Sie dann das Werkzeug wieder ein, um die Arbeit fortzusetzen. Überhitzungsschutz Wenn das Werkzeug oder der Akku überhitzt wird, bleibt das Werkzeug automatisch stehen, und die Hauptbetriebslampe leuch- tet in Rot auf. Lassen Sie das Werkzeug und den Akku in diesem Fall abkühlen, bevor Sie das Werkzeug wieder einschalten. HINWEIS: Bei hohen Umgebungstemperaturen neigt der Überhitzungsschutz zum Aktivieren, so dass das Werkzeug automatisch stehen bleibt. Überentladungsschutz Wenn die Akkukapazität nicht ausreicht, bleibt das Werkzeug automa- tisch stehen, und die Hauptbetriebslampe blinkt in Rot. Nehmen Sie in diesem Fall den Akku vom Werkzeug ab, und laden Sie ihn auf.41 DEUTSCH Hauptbetriebsschalter WARNUNG: Schalten Sie den Hauptbetriebsschalter stets aus, wenn das Werkzeug nicht benutzt wird. Um das Werkzeug einzuschalten, drücken Sie den Hauptbetriebsschalter, bis die Hauptbetriebslampe in Grün aueuchtet. Zum Ausschalten des Werkzeugs drücken Sie den Hauptbetriebsschalter erneut. ► Abb.6: 1. Hauptbetriebslampe 2. Betriebsart- Anzeige 3. Hauptbetriebsschalter HINWEIS: Die Hauptbetriebslampe blinkt in Grün, wenn der Auslöseschalter unter betriebsunfähigen Bedingungen betätigt wird. Die Lampe blinkt unter einer der folgenden Bedingungen.

• Wenn Sie den Hauptbetriebsschalter einschal- ten, während Sie den Einschaltsperrhebel und den Auslöseschalter gedrückt halten.

• Wenn Sie den Auslöseschalter bei angezogener Kettenbremse betätigen.

• Wenn Sie die Kettenbremse lösen, während Sie den Einschaltsperrhebel gedrückt halten und den Auslöseschalter betätigen. HINWEIS: Dieses Werkzeug verwendet die Abschaltautomatik. Um unbeabsichtigtes Anlaufen zu vermeiden, wird der Hauptbetriebsschalter auto- matisch abgeschaltet, wenn der Auslöseschalter eine bestimmte Zeitlang nach dem Einschalten des Hauptbetriebsschalters nicht betätigt wird. Sie können das Werkzeug im Drehmoment-Verstärkungsmodus benutzen, um dicke oder harte Äste zu schneiden. Um das Werkzeug im Drehmoment-Verstärkungsmodus zu benutzen, drücken Sie den Hauptbetriebsschalter bei ausgeschaltetem Werkzeug ein paar Sekunden lang, bis die Betriebsart-Anzeige in Grün aueuchtet. HINWEIS: Sie können das Werkzeug bis zu 60 Sekunden lang im Drehmoment-Verstärkungsmodus benutzen. Abhängig von den Benutzungsbedingungen wechselt dieser Modus nach weniger als 60 Sekunden wieder in den Normalmodus. HINWEIS: Falls die Betriebsart-Anzeige in Grün blinkt, wenn Sie den Hauptbetriebsschalter ein paar Sekunden lang drücken, ist der Drehmoment- Verstärkungsmodus nicht verfügbar. Befolgen Sie in diesem Fall die nachstehenden Schritte.

• Der Drehmoment-Verstärkungsmodus ist unmit- telbar nach dem Schneidbetrieb nicht verfügbar. Warten Sie länger als 10 Sekunden, bevor Sie den Hauptbetriebsschalter erneut wenige Sekunden lang drücken.

• Falls Sie den Drehmoment-Verstärkungsmodus mehrmals benutzen, wird der Gebrauch des Drehmoment-Verstärkungsmodus zum Schutz des Akkus eingeschränkt. Falls der Drehmoment-Verstärkungsmodus nach einer Wartezeit von mehr als 10 Sekunden nicht ver- fügbar ist, ersetzen Sie den Akku durch einen voll aufgeladenen, oder laden Sie den Akku auf. HINWEIS: Falls die Hauptbetriebslampe in Rot auf- leuchtet oder in Rot oder Grün blinkt, nehmen Sie auf die Anweisungen für das Werkzeug/Akku-Schutzsystem Bezug. Schalterfunktion WARNUNG: Aus Sicherheitsgründen ist dieses Werkzeug mit einem Einschaltsperrhebel ausgestattet, der versehentliches Einschalten des Werkzeugs verhütet. Benutzen Sie das Werkzeug NIEMALS, wenn es durch einfache Betätigung des Auslöseschalters eingeschaltet werden kann, ohne den Einschaltsperrhebel zu drücken. Lassen Sie das Werkzeug von einem unserer autorisier- ten Service-Center ordnungsgemäß reparieren, BEVOR Sie es weiter benutzen. WARNUNG: Der Einschaltsperrhebel darf NIEMALS festgeklebt oder funktionsunfähig gemacht werden. VORSICHT: Vergewissern Sie sich vor dem Einsetzen des Akkus in das Werkzeug stets, dass der Ein-Aus-Schalter ordnungsgemäß funktio- niert und beim Loslassen in die AUS-Stellung zurückkehrt. ANMERKUNG: Betätigen Sie den Ein- Aus-Schalter nicht gewaltsam, ohne den Einschaltsperrhebel zu drücken. Dies kann zu Beschädigung des Schalters führen. Um versehentliche Betätigung des Auslöseschalters zu verhüten, ist das Werkzeug mit einem Einschaltsperrhebel ausgestattet. Zum Starten des Werkzeugs drücken Sie erst den Einschaltsperrhebel und betätigen dann den Auslöseschalter. Die Drehzahl erhöht sich durch verstärkte Druckausübung auf den Auslöseschalter. Zum Anhalten lassen Sie den Auslöseschalter los. ► Abb.7: 1. Auslöseschalter 2. Einschaltsperrhebel Überprüfen der Kettenbremse VORSICHT: Halten Sie die Kettensäge beim Einschalten mit beiden Händen. Halten Sie den oberen Handgriff mit der rechten, und den Frontgriff mit der linken Hand. Dabei dürfen Schwert und Kette mit keinem Gegenstand in Berührung sein. VORSICHT: Sollte die Sägekette bei der Durchführung dieser Prüfung nicht sofort anhalten, darf die Säge unter keinen Umständen benutzt werden. Konsultieren Sie unser autori- siertes Service-Center.

1. Drücken Sie den Einschaltsperrhebel, und betäti-

gen Sie dann den Auslöseschalter. Die Sägekette läuft sofort an.

2. Schieben Sie den vorderen Handschutz mit dem

Handrücken vorwärts. Vergewissern Sie sich, dass die Kettensäge zum unverzüglichen Stillstand kommt. ► Abb.8: 1. Vorderer Handschutz 2. Entriegelte Position 3. Verriegelte Position42 DEUTSCH Überprüfen der Auslaufbremse VORSICHT: Falls die Sägekette bei dieser Prüfung nicht innerhalb von zwei Sekunden stehen bleibt, benutzen Sie die Kettensäge nicht weiter, und konsultieren Sie unser autorisiertes Service-Center. Lassen Sie die Kettensäge laufen, und geben Sie dann den Auslöseschalter vollkommen frei. Die Sägekette muss innerhalb von zwei Sekunden zum Stillstand kommen. Einstellen der Kettenschmierung Die Ölpumpen-Fördermenge kann durch Drehen der Einstellschraube mit dem Universalschlüssel reguliert werden. Die Ölmenge kann in 3 Schritten eingestellt werden. Öffnen Sie die Kappe, um die Einstellschraube einzustellen. ► Abb.9: 1. Kappe 2. Einstellschraube Karabiner (Seilbefestigungspunkt) Sie können das Werkzeug aufhängen, indem Sie das Seil am Karabiner anbringen. Ziehen Sie den Karabiner hoch, und binden Sie ihn dann mit dem Seil fest. ► Abb.10: 1. Karabiner Krallenanschlag Dieses Werkzeug ist standardmäßig mit einem Krallenanschlag ausgestattet. Wenden Sie sich bezüg- lich eines Austauschs des Krallenanschlags an ein autorisiertes Makita-Servicecenter. Bringen Sie den Krallenanschlag zum Durchführen eines Schneidvorgangs mit dem Stamm in Eingriff, und verwenden Sie ihn als Hebel. Elektronikfunktionen Das Werkzeug ist für komfortablen Betrieb mit Elektronikfunktionen ausgestattet.

• Konstantdrehzahlregelung Die Drehzahlregelfunktion liefert eine konstante Drehzahl ungeachtet der Lastbedingungen. MONTAGE VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist. VORSICHT: Berühren Sie die Sägekette nicht mit bloßen Händen. Tragen Sie stets Handschuhe bei der Handhabung der Sägekette. Demontieren oder Montieren der Sägekette VORSICHT: Sägekette und Schwert sind unmittelbar nach dem Betrieb noch heiß. Lassen Sie die Teile ausreichend abkühlen, bevor Sie irgendwelche Arbeiten am Werkzeug ausführen. VORSICHT: Führen Sie die Montage oder Demontage der Sägekette an einem sauberen Ort aus, der frei von Sägemehl und dergleichen ist. Zum Abnehmen der Sägekette müssen die folgenden Schritte ausgeführt werden:

1. Lösen Sie die Kettenbremse, indem Sie den vor-

deren Handschutz ziehen.

2. Lösen Sie die Ketten-Einstellschraube, dann die

Sicherungsmutter. ► Abb.11: 1. Ketten-Einstellschraube

3. Den Kettenraddeckel entfernen, und dann die

Sägekette und das Schwert vom Kettensägen-Hauptteil abnehmen. Zum Anbringen der Sägekette müssen die folgenden Schritte ausgeführt werden:

1. Überprüfen Sie die Laufrichtung der Sägekette.

Passen Sie die Laufrichtung der Sägekette an die Richtung der Markierung am Kettensägengehäuse an.

2. Legen Sie ein Ende der Sägekette auf die

Oberseite des Schwerts.

3. Legen Sie das andere Ende der Sägekette um

das Kettenrad, und bringen Sie dann das Schwert am Kettensägengehäuse an, wobei Sie das Loch im Schwert auf den Stift am Kettensägengehäuse ausrichten. ► Abb.12: 1. Kettenrad 2. Loch

4. Führen Sie den Vorsprung und den Stift am

Kettenraddeckel in das Kettensägengehäuse ein, und schließen Sie dann den Deckel, so dass die Schraube und der Stift am Kettensägengehäuse auf ihre Gegenstücke am Deckel ausgerichtet sind. ► Abb.13: 1. Vorsprung 2. Kettenraddeckel

3. Schraube 4. Stift

5. Ziehen Sie die Sicherungsmutter an, um den

Kettenraddeckel zu sichern, und lösen Sie sie dann ein wenig für die Spannungseinstellung. ► Abb.14: 1. Sicherungsmutter Einstellen der Sägekettenspannung VORSICHT: Straffen Sie die Sägekette nicht zu sehr. Eine übermäßig hohe Spannung der Sägekette kann zu einem Bruch der Sägekette und Verschleiß des Schwerts führen. VORSICHT: Eine zu lockere Kette kann vom Schwert springen und stellt somit eine Verletzungsgefahr dar. Die Sägekette kann sich nach vielen Betriebsstunden lockern. Überprüfen Sie daher die Sägekettenspannung von Zeit zu Zeit vor dem Gebrauch.43 DEUTSCH

1. Lösen Sie die Kettenbremse, indem Sie den vor-

deren Handschutz ziehen.

2. Lösen Sie die Sicherungsmutter ein wenig, um

den Kettenraddeckel geringfügig zu lösen. ► Abb.15: 1. Sicherungsmutter

3. Heben Sie die Schwertspitze leicht an, und stellen

Sie die Kettenspannung ein. Drehen Sie die Ketten- Einstellschraube zum Anziehen im Uhrzeigersinn, und zum Lösen entgegen dem Uhrzeigersinn. Für Kettenblatt 90PX und 91PX: Straffen Sie die Sägekette, bis ihr unterer Abschnitt wie abgebildet in der Schwertschiene ruht. ► Abb.16: 1. Schwert 2. Sägekette

3. Ketten-Einstellschraube

Für Kettenblatt 25AP: Straffen Sie die Sägekette, so dass der Abstand zwi- schen der Mitte der Unterseite des Schwerts und der Sägekette ca. 1 mm bis 2 mm beträgt.

4. Das Schwert leicht festhalten, und den

Kettenraddeckel festziehen. Für Kettenblatt 90PX und 91PX: Sicherstellen, dass sich der untere Abschnitt der Sägekette nicht lockert. Für Kettenblatt 25AP: Vergewissern Sie sich, dass der Abstand zwischen der Mitte der Unterseite des Schwerts und der Sägekette ca. 1 mm bis 2 mm beträgt.

5. Ziehen Sie die Sicherungsmutter an, um den

Kettenraddeckel zu sichern. ► Abb.17: 1. Sicherungsmutter BETRIEB Schmierung Die Sägekette wird während des Betriebs des Werkzeugs automatisch geschmiert. Überprüfen Sie die im Öltank verbleibende Ölmenge durch das Ölstand-Prüffenster. Zum Auffüllen des Öltanks legen Sie die Kettensäge auf ihre Seite, drücken Sie auf den Öltankverschluss, und entfernen Sie dann den Öltankverschluss. Die korrekte Ölmenge beträgt 200 ml. Vergewissern Sie sich nach dem Auffüllen des Öltanks, dass der Öltankverschluss sicher festgezogen ist. ► Abb.18: 1. Öltankverschluss 2. Ölstand-Prüffenster Halten Sie die Kettensäge nach dem Auffüllen vom Baum abgewandt. Starten Sie die Säge, und warten Sie, bis eine angemessene Schmierung der Sägekette erreicht ist. ► Abb.19 ANMERKUNG: Wenn Sie das Kettenöl zum ersten Mal einfüllen oder den völlig leeren Öltank auffüllen, füllen Sie Öl bis zur Unterkante des Einfüllstutzens ein. Anderenfalls kann die Ölzuführung beeinträchtigt werden. ANMERKUNG: Verwenden Sie exklusives Sägekettenöl für Makita-Kettensägen oder auf dem Markt erhältliches gleichwertiges Öl. ANMERKUNG: Verwenden Sie keinesfalls Öl, das Staub und Fremdkörper enthält, oder leicht- üchtiges Öl. ANMERKUNG: Verwenden Sie zum Beschneiden von Bäumen botanisches Öl. Mineralöl kann Bäume schädigen. ANMERKUNG: Vergewissern Sie sich vor der Schneidarbeit, dass der mitgelieferte Öltankverschluss angebracht ist.

ARBEITEN MIT DER KETTENSÄGE

VORSICHT: Anfänger sollten, als minimale Übung, Rundholzstämme auf einem Sägebock oder einem Gestell schneiden. VORSICHT: Verwenden Sie beim Sägen von Schnittholz eine sichere Auage (Sägebock oder Gestell). Halten Sie das Werkstück nicht mit Ihrem Fuß fest, und lassen Sie es auch nicht von einer anderen Person festhalten. VORSICHT: Rundhölzer sind gegen Verdrehen im Schnitt zu sichern. VORSICHT: Führen Sie die Kettensäge so, dass sich kein Körperteil im verlängerten Schwenkbereich der Sägekette bendet. VORSICHT: Bei jeder Arbeit ist die Kettensäge mit beiden Händen festzuhalten, nur so kann sie jederzeit sicher geführt werden. VORSICHT: Beugen Sie sich beim Betrieb nicht zu weit vor. Achten Sie bei der Arbeit stets auf sicheren Stand. ANMERKUNG: Hinwerfen oder Fallenlassen des Werkzeugs sind unbedingt zu vermeiden. ANMERKUNG: Verdecken Sie nicht die Lüftungsöffnungen des Werkzeugs. Stutzen von Bäumen Bringen Sie das Kettensägengehäuse vor dem Einschalten mit dem zu schneidenden Ast in Berührung. Anderenfalls kann das Schwert ins Flattern geraten, was zu einer Verletzung der Bedienungsperson führen kann. Sägen Sie das zu schneidende Holz, indem Sie die Kettensäge durch ihr Eigengewicht sinken lassen. ► Abb.20 Wenn das Holz nicht in einem Arbeitsgang gesägt werden kann: Üben Sie leichten Druck auf den Handgriff aus, während Sie den Sägebetrieb fortsetzen und die Kettensäge ein wenig zurückziehen. ► Abb.2144 DEUTSCH Um dicke Äste zu schneiden, machen Sie zuerst einen achen Unterschnitt und dann den Endschnitt von oben. ► Abb.22 Falls Sie versuchen, dicke Äste von unten abzuschneiden, kann sich der Ast senken und die Sägekette im Schnitt einklemmen. Falls Sie versuchen, dicke Äste ohne achen Unterschnitt von oben abzuschneiden, kann der Ast splittern. ► Abb.23 Ablängen

1. Setzen Sie das Kettensägengehäuse auf das zu

schneidende Holz auf. ► Abb.24

2. Sägen Sie mit laufender Sägekette in das Holz,

während Sie die Säge mit dem oberen Handgriff anhe- ben und mit dem vorderen Handgriff führen.

3. Setzen Sie den Schnitt fort, indem Sie leichten

Druck auf den oberen Handgriff ausüben und die Säge geringfügig zurückziehen. ANMERKUNG: Wenn Sie mehrere Schnitte ausführen, schalten Sie die Kettensäge zwischen den Schnitten aus. VORSICHT: Wird die Oberkante des Schwerts zum Schneiden verwendet, kann die Kettensäge in Ihre Richtung abgelenkt werden, falls die Kette eingeklemmt wird. Schneiden Sie aus diesem Grund mit der Unterkante, so dass die Säge von Ihrem Körper weg abgelenkt wird. ► Abb.25 Tragen des Werkzeugs Ziehen Sie vor dem Tragen des Werkzeugs immer die Kettenbremse an, und nehmen Sie die Akkus vom Werkzeug ab. Bringen Sie dann die Schwertschutzhülle an. Decken Sie außerdem den Akku mit der Akkuabdeckung ab. ► Abb.26: 1. Schwertschutzhülle 2. Akkuabdeckung WARTUNG VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Werkzeug aus- geschaltet und der Akku abgenommen ist. VORSICHT: Tragen Sie beim Ausführen von Überprüfungs- und Instandhaltungsarbeiten unbedingt Arbeitshandschuhe. ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita- Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita- Originalersatzteilen ausgeführt werden. Schärfen der Sägekette Schärfen Sie die Sägekette, wenn:

• beim Schneiden von feuchtem Holz mehliges Sägemehl erzeugt wird;

• die Kette selbst bei Ausübung starken Drucks nur schwach in das Holz eindringt;

• die Schneidzahnkante sichtbar beschädigt ist;

• die Säge im Holz nach links oder rechts zieht. (Der Grund für dieses Verhalten ist ungleichmä- ßige Schärfung der Sägekette, oder einseitige Beschädigung.) Schärfen Sie die Sägekette häug, aber tragen Sie jedes Mal nur wenig Material ab. Zwei bis drei Hiebe mit einer Feile sind gewöhnlich für eine routinemäßige Nachschärfung ausreichend. Wenn die Sägekette mehrmals nachgeschärft worden ist, lassen Sie sie in unserem autorisierten Service-Center schärfen. Schärfungskriterien: WARNUNG: Ein übermäßig großer Abstand zwischen der Schneidzahnkante und dem Tiefenbegrenzer erhöht die Rückschlaggefahr. ► Abb.27: 1. Schneidzahnlänge 2. Abstand zwischen Schneidzahnkante und Tiefenbegrenzer

3. Minimale Schneidzahnlänge (3 mm)

— Alle Schneidzahnlängen müssen gleich sein. Unterschiedliche Schneidzahnlängen verhindern reibungslosen Lauf der Sägekette und können einen Bruch der Sägekette verursachen. — Schärfen Sie die Kette nicht weiter, wenn eine Schneidzahnlänge von 3 mm oder weniger erreicht ist. Die Kette muss durch eine neue ersetzt werden. — Die Spandicke wird durch den Abstand zwischen dem Tiefenbegrenzer (runde Nase) und der Schneidzahnkante bestimmt. — Die besten Schneidergebnisse werden mit folgen- dem Abstand zwischen Schneidzahnkante und Tiefenbegrenzer erzielt.

• Kettenblatt 90PX: 0,65 mm

• Kettenblatt 91PX: 0,65 mm

• Kettenblatt 25AP: 0,65 mm ► Abb.28 — Der Schärfungswinkel von 30° muss bei allen Schneidgliedern gleich sein. Unterschiedliche Schneidgliedwinkel verursachen rauen und ungleichmäßigen Kettenlauf, beschleunigen den Verschleiß und führen zu Kettenbruch. — Verwenden Sie eine geeignete Rundfeile, so dass der korrekte Schärfungswinkel zu den Zähnen eingehalten wird.

• Kettenblatt 25AP: 55° Feile und Feilenführung — Verwenden Sie eine spezielle Rundfeile (Sonderzubehör) für Sägeketten zum Schärfen der Kette. Normale Rundfeilen sind ungeeignet.45 DEUTSCH — Der Durchmesser der Rundfeile für die jeweilige Sägekette ist wie folgt:

• Kettenblatt 25AP: 4,0 mm — Nur beim Vorwärtshub der Feile sollte Material abgetragen werden. Heben Sie die Feile beim Rückwärtshub vom Schneidglied ab. — Schärfen Sie das kürzeste Schneidglied zuerst. Die Länge dieses kürzesten Schneidglieds dient dann als Sollmaß für alle übrigen Schneidglieder der Sägekette. — Führen Sie die Feile, wie in der Abbildung gezeigt. ► Abb.29: 1. Feile 2. Sägekette — Die Feile kann leichter geführt werden, wenn ein Feilenhalter (Sonderzubehör) verwendet wird. Der Feilenhalter weist Markierungen für den korrekten Schärfungswinkel von 30° auf (die Markierungen parallel zur Sägekette ausrich- ten) und begrenzt die Eindringtiefe (auf 4/5 des Feilendurchmessers). ► Abb.30: 1. Feilenhalter — Überprüfen Sie nach dem Schärfen der Kette die Höhe des Tiefenbegrenzers mithilfe der Kettenmesslehre (Sonderzubehör). ► Abb.31

Entfernen Sie etwaige Rauigkeiten, wie klein auch immer, mit einer speziellen Flachfeile (Sonderzubehör). — Runden Sie die Vorderkante des Tiefenbegrenzers erneut ab. Reinigen des Schwerts Späne und Sägemehl sammeln sich in der Führungsnut des Schwerts an. Der Führungsnut des Schwerts wird dadurch zugesetzt und der Öluss wird behindert. Entfernen Sie Späne und Sägemehl jedes Mal, wenn Sie die Sägekette schärfen oder auswechseln. ► Abb.32 Reinigen des Kettenraddeckels Späne und Sägemehl sammeln sich im Kettenraddeckel an. Entfernen Sie den Kettenraddeckel und die Sägekette vom Werkzeug, und beseitigen Sie dann Späne und Sägemehl. ► Abb.33 Reinigen der Ölauslassöffnung Kleine Staubpartikel oder Fremdkörper können sich wäh- rend des Betriebs in der Ölauslassöffnung ansammeln. Diese können den Öluss behindern und unzureichende Schmierung auf der ganzen Sägekette verursachen. Wenn schlechte Ölzufuhr an der Oberseite des Schwerts auftritt, reinigen Sie die Ölauslassöffnung wie folgt.

1. Entfernen Sie den Kettenraddeckel und die

Sägekette vom Werkzeug.

2. Entfernen Sie kleine Staubkörner oder Partikel mit

einem Schlitzschraubendreher oder dergleichen. ► Abb.34: 1. Schlitzschraubendreher

3. Setzen Sie den Akku in das Werkzeug ein.

Betätigen Sie den Auslöseschalter, um abgelagerte Staubpartikel oder Fremdkörper durch Ablassen des Kettenöls aus der Ölauslassöffnung auszuschwemmen.

4. Nehmen Sie den Akku vom Werkzeug ab.

Montieren Sie den Kettenraddeckel und die Sägekette wieder am Werkzeug. Auswechseln des Kettenrads VORSICHT: Ein verschlissenes Kettenrad beschädigt eine neue Sägekette. Wechseln Sie in diesem Fall das Kettenrad aus. Bevor Sie eine neue Sägekette anbringen, überprüfen Sie den Zustand des Kettenrads. ► Abb.35: 1. Kettenrad 2. Abnutzungsbereiche Bringen Sie beim Auswechseln des Kettenrads stets einen neuen Sicherungsring an. ► Abb.36: 1. Sicherungsring 2. Kettenrad ANMERKUNG: Vergewissern Sie sich, dass das Kettenrad so montiert wird, wie in der Abbildung gezeigt. Lagern des Werkzeugs

1. Reinigen Sie das Werkzeug vor der Lagerung.

Entfernen Sie etwaige Späne und Sägemehl vom Werkzeug, nachdem Sie den Kettenraddeckel abmon- tiert haben.

2. Lassen Sie das Werkzeug nach der Reinigung

unter Nulllast laufen, um die Sägekette und das Schwert zu schmieren.

3. Schützen Sie das Schwert mit der

4. Entleeren Sie den Öltank.46 DEUTSCH

Anweisungen für regelmäßige Wartung Um eine lange Lebensdauer zu gewährleisten, Schäden zu verhüten und die volle Funktion der Sicherheitseinrichtungen sicherzustellen, müssen die folgenden Wartungsarbeiten regelmäßig durchgeführt werden. Garantieansprüche werden nur dann anerkannt, wenn diese Arbeiten regelmäßig und ordnungsgemäß ausgeführt werden. Eine Vernachlässigung der vorgeschriebenen Wartungsarbeiten kann zu Unfällen führen! Der Benutzer der Kettensäge darf nur Wartungsarbeiten durchführen, die in dieser Bedienungsanleitung beschrieben sind. Darüber hinausgehende Arbeiten müssen von unserem autorisierten Service-Center ausgeführt werden. Prüfpunkt/Betriebszeit Vor dem Betrieb Täglich Wöchentlich Alle 3 Monate Jährlich Vor der Lagerung Kettensäge Überprüfung.

Sägekette Überprüfung. - - - - - Nötigenfalls schärfen.

Schwert Überprüfung. - - - - Von der Kettensäge abnehmen.

Kettenbremse Funktion überprüfen.

Regelmäßig von autorisier- tem Service- Center überprüfen lassen.

Kettenschmierung Ölfördermenge überprüfen.

Auslöseschalter Überprüfung. - - - - - Einschalts- perrhebel Überprüfung.

Öltankverschluss Festigkeit überprüfen.

Kettenfänger Überprüfung. - -

Schrauben und Muttern Überprüfung. - -

FEHLERSUCHE Bevor Sie den Reparaturdienst anrufen, führen Sie zunächst Ihre eigene Inspektion durch. Falls Sie ein Problem nden, das nicht in der Anleitung erläutert wird, versuchen Sie nicht, das Werkzeug zu zerlegen. Wenden Sie sich stattdessen an autori- sierte Makita-Kundendienstzentren, und achten Sie darauf, dass stets Makita-Ersatzteile für Reparaturen verwendet werden. Störungszustand Ursache Abhilfemaßnahme Die Kettensäge läuft nicht an. Der Akku ist nicht eingesetzt. Setzen Sie einen geladenen Akku ein. Akkustörung (niedrige Spannung). Laden Sie die Akkus auf. Falls Laden unwirksam ist, tauschen Sie den Akku aus. Hauptbetriebsschalter ist ausgeschaltet. Die Kettensäge schaltet sich automatisch aus, wenn sie eine bestimmte Zeitlang unbenutzt bleibt. Schalten Sie den Hauptbetriebsschalter wieder ein. Die Sägekette läuft nicht. Kettenbremse aktiviert. Kettenbremse lösen. Der Motor bleibt nach kurzer Zeit stehen. Der Ladestand des Akkus ist niedrig. Laden Sie die Akkus auf. Falls Laden unwirksam ist, tauschen Sie den Akku aus. Kein Öl auf der Kette. Der Öltank ist leer. Öltank füllen. Die Ölführungsnut ist verschmutzt. Nut reinigen. Schlechte Ölförderung. Stellen Sie die Ölfördermenge mit der Einstellschraube ein. Die Kettensäge erreicht die Maximaldrehzahl nicht. Der Akku ist falsch eingesetzt. Setzen Sie die Akkus gemäß der Beschreibung in dieser Anleitung ein. Die Akkuleistung lässt nach. Laden Sie den Akku auf. Falls Laden unwirksam ist, tauschen Sie den Akku aus. Das Antriebssystem funktioniert nicht korrekt. Wenden Sie sich bezüglich einer Reparatur an ein autorisiertes Service-Center in Ihrer Region. Die Hauptbetriebslampe blinkt in Grün. Der Auslöseschalter wird unter einer betriebsunfähigen Bedingung betätigt. Betätigen Sie den Auslöseschalter erst, nach- dem Sie den Hauptbetriebsschalter einge- schaltet und die Kettenbremse gelöst haben. Die Kette bleibt trotz Aktivierung der Kettenbremse nicht stehen: Die Maschine unverzüglich stoppen! Das Bremsband ist abgenutzt. Wenden Sie sich bezüglich einer Reparatur an ein autorisiertes Service- Center in Ihrer Region. Ungewöhnliche Vibration: Die Maschine unverzüglich stoppen! Schwert oder Sägekette ist locker. Schwert und Sägekettenspannung einstellen. Fehlfunktion des Werkzeugs. Wenden Sie sich bezüglich einer Reparatur an ein autorisiertes Service- Center in Ihrer Region. Der Drehmoment-Verstärkungsmodus ist nicht verfügbar, nachdem der Akku durch einen voll aufgeladenen ersetzt worden ist. Abhängig von den Benutzungsbedingungen ist der Drehmoment-Verstärkungsmodus nach dem Austauschen des Akkus nicht verfügbar. Benutzen Sie das Werkzeug im Normalmodus, bis der eingesetzte Akku leer wird, und ersetzen Sie dann den Akku durch einen voll aufgelade- nen, oder laden Sie den Akku auf. Die Sägekette kann nicht montiert werden. Die Kombination von Sägekette und Kettenrad ist nicht korrekt. Verwenden Sie die korrekte Kombination von Sägekette und Kettenrad, indem Sie auf den Abschnitt für Spezikationen Bezug nehmen. SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Original-Makita-Akku und -Ladegerät WARNUNG: Wenn Sie ein Schwert kaufen, dessen Länge von der des Standardschwerts abweicht, kaufen Sie gleichzeitig auch eine passende Schwertschutzhülle. Die Schwertschutzhülle muss passen und das Schwert an der Kettensäge vollständig abdecken. HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.48 ITALIANO ITALIANO (Istruzioni originali) DATI TECNICI Modello: DUC256 DUC306 DUC356 DUC406 DUC256C Lunghezza complessiva (senza barra guida) 270 mm Tensione nominale 36 V C.C. Peso netto *1 4,2 kg *2 Da 4,6 a 4,8 kg Da 4,7 a 4,9 kg Da 4,8 a 5,0 kg Da 4,8 a 5,1 kg Da 4,6 a 4,7 kg Lunghezza barra guida standard 250 mm 300 mm 350 mm 400 mm 250 mm Lunghezza consigliata barra guida con il modello 90PX Da 250 a 400 mm - con il modello 91PX Da 250 a 400 mm - con il modello 25AP - 250 mm Tipo di catena della sega applicabile (fare riferimento alla tabella seguente) 90PX 91PX 25AP Rocchetto standard Numero di denti 6 9 Passo 3/8″ 1/4″ Velocità catena Da 0 a 20 m/s (Da 0 a 1.200 m/min) Volume serbatoio olio catena 200 cm

Låsehåndtag Inspektion.
