ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DUC356 MAKITA

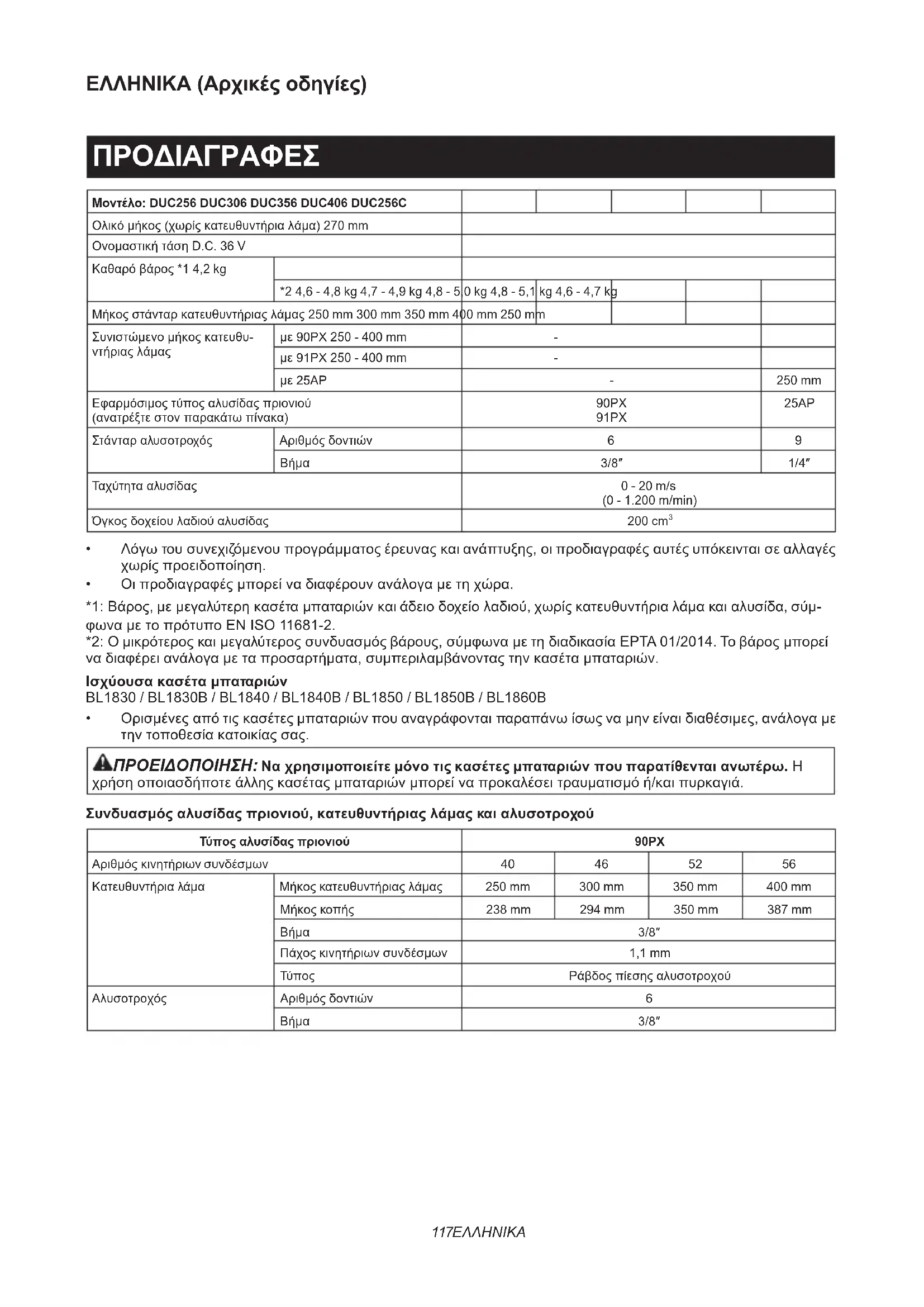

Φορητό αλυσοπρίονο ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 117

• Original Makita akku og oplader ADVARSEL: Hvis du køber et sværd af en anden længde end standardsværdet, skal du også købe en tilsvarende sværdbeskytter. Den skal passe til og helt dække sværdet på kædesaven. BEMÆRK: Nogle ting på denne liste kan være inklu- deret i værktøjspakken som standardtilbehør. Det kan være forskellige fra land til land.117 ΕΛΛΗΝΙΚΑ ΕΛΛΗΝΙΚΑ (Αρχικές οδηγίες) ΠΡΟΔΙΑΓΡΑΦΕΣ Μοντέλο: DUC256 DUC306 DUC356 DUC406 DUC256C Ολικό μήκος (χωρίς κατευθυντήρια λάμα) 270 mm Ονομαστική τάση D.C. 36 V Καθαρό βάρος *1 4,2 kg *2 4,6 - 4,8 kg 4,7 - 4,9 kg 4,8 - 5,0 kg 4,8 - 5,1 kg 4,6 - 4,7 kg Μήκος στάνταρ κατευθυντήριας λάμας 250 mm 300 mm 350 mm 400 mm 250 mm Συνιστώμενο μήκος κατευθυ- ντήριας λάμας με 90PX 250 - 400 mm - με 91PX 250 - 400 mm - με 25AP - 250 mm Εφαρμόσιμος τύπος αλυσίδας πριονιού (ανατρέξτε στον παρακάτω πίνακα) 90PX 91PX 25AP Στάνταρ αλυσοτροχός Αριθμός δοντιών 6 9 Βήμα 3/8″ 1/4″ Ταχύτητα αλυσίδας 0 - 20 m/s (0 - 1.200 m/min) Όγκος δοχείου λαδιού αλυσίδας 200 cm

• Λόγω του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης, οι προδιαγραφές αυτές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

• Οι προδιαγραφές μπορεί να διαφέρουν ανάλογα με τη χώρα. *1: Βάρος, με μεγαλύτερη κασέτα μπαταριών και άδειο δοχείο λαδιού, χωρίς κατευθυντήρια λάμα και αλυσίδα, σύμ- φωνα με το πρότυπο EN ISO 11681-2. *2: Ο μικρότερος και μεγαλύτερος συνδυασμός βάρους, σύμφωνα με τη διαδικασία EPTA 01/2014. Το βάρος μπορεί να διαφέρει ανάλογα με τα προσαρτήματα, συμπεριλαμβάνοντας την κασέτα μπαταριών. Ισχύουσα κασέτα μπαταριών BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B / BL1860B

• Ορισμένες από τις κασέτες μπαταριών που αναγράφονται παραπάνω ίσως να μην είναι διαθέσιμες, ανάλογα με την τοποθεσία κατοικίας σας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να χρησιμοποιείτε μόνο τις κασέτες μπαταριών που παρατίθενται ανωτέρω. Η χρήση οποιασδήποτε άλλης κασέτας μπαταριών μπορεί να προκαλέσει τραυματισμό ή/και πυρκαγιά. Συνδυασμός αλυσίδας πριονιού, κατευθυντήριας λάμας και αλυσοτροχού Τύπος αλυσίδας πριονιού 90PX Αριθμός κινητήριων συνδέσμων 40 46 52 56 Κατευθυντήρια λάμα Μήκος κατευθυντήριας λάμας 250 mm 300 mm 350 mm 400 mm Μήκος κοπής 238 mm 294 mm 350 mm 387 mm Βήμα 3/8″ Πάχος κινητήριων συνδέσμων 1,1 mm Τύπος Ράβδος πίεσης αλυσοτροχού Αλυσοτροχός Αριθμός δοντιών 6 Βήμα 3/8″118 ΕΛΛΗΝΙΚΑ Τύπος αλυσίδας πριονιού 91PX Αριθμός κινητήριων συνδέσμων 40 46 52 56 Κατευθυντήρια λάμα Μήκος κατευθυντήριας λάμας 250 mm 300 mm 350 mm 400 mm Μήκος κοπής 238 mm 294 mm 350 mm 387 mm Βήμα 3/8″ Πάχος κινητήριων συνδέσμων 1,3 mm Τύπος Ράβδος πίεσης αλυσοτροχού Αλυσοτροχός Αριθμός δοντιών 6 Βήμα 3/8″ Τύπος αλυσίδας πριονιού 25AP Αριθμός κινητήριων συνδέσμων 60 Κατευθυντήρια λάμα Μήκος κατευθυντήριας λάμας 250 mm Μήκος κοπής 253 mm Βήμα 1/4″ Πάχος κινητήριων συνδέσμων 1,3 mm Τύπος Ράβδος λάξευσης Αλυσοτροχός Αριθμός δοντιών 9 Βήμα 1/4″ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιήστε τον κατάλληλο συνδυασμό της κατευθυντήριας λάμας και αλυσίδας πριονιού. Διαφορετικά, μπορεί να προκύψει προσωπικός τραυματισμός.

Παρακάτω παρουσιάζονται τα σύμβολα που χρησιμο- ποιούνται για τον εξοπλισμό. Βεβαιωθείτε ότι κατανοείτε τη σημασία τους πριν από τη χρήση. Διαβάστε το εγχειρίδιο οδηγιών. Φοράτε γυαλιά ασφαλείας. Φοράτε ωτοασπίδες. Να φοράτε κράνος ασφαλείας, προστατευ- τικά γυαλιά και ωτοασπίδες. Να χρησιμοποιείτε κατάλληλη προστασία για πέλματα-κνήμες και χέρια-βραχίονες. Αυτό το πριόνι προορίζεται για χρήση μόνο από σωστά εκπαιδευμένους χειριστές. Μην εκθέτετε σε υγρασία. Μέγιστο επιτρεπόμενο μήκος κοπής Όταν χειρίζεστε το αλυσοπρίονο, να χρησι- μοποιείτε πάντα και τα δύο χέρια σας. Προσέχετε το κλότσημα του αλυσοπρίο- νου και αποφύγετε την επαφή με τη μύτη

Κατεύθυνση διαδρομής αλυσίδας Ρύθμιση του λαδιού της αλυσίδας πριονιού Ni-MH Li-ion Μόνο για τις χώρες της ΕΕ Μην απορρίπτετε ηλεκτρικό εξοπλι- σμό ή την μπαταρία μαζί με τα οικιακά απορρίμματα! Σύμφωνα με τις Ευρωπαϊκές Οδηγίες για τον απόβλητο ηλεκτρικό και ηλεκτρονικό εξοπλισμό και τις μπαταρίες και συσσω- ρευτές και τις απόβλητες μπαταρίες και συσσωρευτές και την ενσωμάτωση τους σύμφωνα με την εθνική νομοθεσία, ο ηλεκτρικός εξοπλισμός και η μπαταρία και τα πακέτα μπαταριών που έχουν φτάσει το τέλος ζωής τους πρέπει να συλλέγο- νται ξεχωριστά και να επιστρέφονται σε εγκαταστάσεις περιβαλλοντικά συμβατής ανακύκλωσης. Προοριζόμενη χρήση Το εργαλείο προορίζεται για την κοπή κλαδιών και το κλάδεμα δέντρων. Είναι επίσης κατάλληλο για τη συντή- ρηση δέντρων.

Το τυπικό Α επίπεδο καταμετρημένου θορύβου καθορί- ζεται σύμφωνα με το EN ISO 11681-2: Μοντέλο DUC256 Στάθμη ηχητικής πίεσης (L

): 89 dB (A) Στάθμη ηχητικής ισχύος (L

): 103 dB (A) Αβεβαιότητα (Κ): 3 dB (A) Μοντέλο DUC306 Στάθμη ηχητικής πίεσης (L

): 89 dB (A) Στάθμη ηχητικής ισχύος (L

): 103 dB (A) Αβεβαιότητα (Κ): 3 dB (A)119 ΕΛΛΗΝΙΚΑ Μοντέλο DUC356 Στάθμη ηχητικής πίεσης (L

): 89 dB (A) Στάθμη ηχητικής ισχύος (L

): 103 dB (A) Αβεβαιότητα (Κ): 3 dB (A) Μοντέλο DUC406 Στάθμη ηχητικής πίεσης (L

): 89 dB (A) Στάθμη ηχητικής ισχύος (L

): 103 dB (A) Αβεβαιότητα (Κ): 3 dB (A) Μοντέλο DUC256C Στάθμη ηχητικής πίεσης (L

): 89 dB (A) Στάθμη ηχητικής ισχύος (L

): 103 dB (A) Αβεβαιότητα (Κ): 3 dB (A) ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) εκπομπής θορύβου έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο. ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) εκπομπής θορύβου μπορεί να χρησιμοποιηθεί και στην προκα- ταρκτική αξιολόγηση της έκθεσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να φοράτε ωτοασπίδες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εκπομπή θορύβου κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγμα- τικές συνθήκες μπορεί να διαφέρει από τη δηλω- μένη τιμή(ές) ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

Η ολική τιμή δόνησης (άθροισμα τρι-αξονικού διανύσμα- τος) καθορίζεται σύμφωνα με το EN ISO 11681-2: Μοντέλο DUC256 Είδος εργασίας: κοπή ξύλου Εκπομπή δόνησης (a h,W ): 3,2 m/s

Αβεβαιότητα (Κ): 1,5 m/s

Μοντέλο DUC306 Είδος εργασίας: κοπή ξύλου Εκπομπή δόνησης (a h,W ): 3,2 m/s

Αβεβαιότητα (Κ): 1,5 m/s

Μοντέλο DUC356 Είδος εργασίας: κοπή ξύλου Εκπομπή δόνησης (a h,W ): 3,2m/s

Αβεβαιότητα (Κ): 1,5 m/s

Μοντέλο DUC406 Είδος εργασίας: κοπή ξύλου Εκπομπή δόνησης (a h,W ): 3,2 m/s

Αβεβαιότητα (Κ): 1,5 m/s

Μοντέλο DUC256C Είδος εργασίας: κοπή ξύλου Εκπομπή δόνησης (a h,W ): 2,5 m/s

Αβεβαιότητα (Κ): 1,5 m/s

ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) συνολικών κραδασμών έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο. ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) συνολικών κραδασμών μπορεί να χρησιμοποιηθεί και στην προ- καταρκτική αξιολόγηση της έκθεσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγ- ματικές συνθήκες μπορεί να διαφέρει από τη δηλω- μένη τιμή(ές) εκπομπής ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμα- χίου εργασίας που υπόκειται επεξεργασία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης). Δήλωση συμμόρφωσης ΕΚ Μόνο για χώρες της Ευρώπης Η δήλωση συμμόρφωσης ΕΚ περιλαμβάνεται ως Παράρτημα A στο παρόν εγχειρίδιο οδηγιών. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ Γενικές προειδοποιήσεις ασφαλείας για το ηλεκτρικό εργαλείο ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προει- δοποιήσεις ασφάλειας, οδηγίες, εικονογραφήσεις και προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση όλων των οδηγιών που αναγράφονται κατωτέρω μπορεί να καταλήξει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό. Φυλάξτε όλες τις προειδοποιή- σεις και τις οδηγίες για μελλο- ντική παραπομπή. Στις προειδοποιήσεις, ο όρος «ηλεκτρικό εργαλείο» αναφέρεται σε ηλεκτρικό εργαλείο που τροφοδοτείται από την κύρια παροχή ηλε- κτρικού ρεύματος (με ηλεκτρικό καλώδιο) ή σε ηλεκτρικό εργαλείο που τροφοδοτείται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Προειδοποιήσεις ασφάλειας για το φορητό αλυσοπρίονο

1. Να φροντίζετε ώστε όλα τα μέρη του σώματος

να βρίσκονται σε απόσταση από την αλυσίδα πριονιού, όταν το αλυσοπρίονο λειτουργεί. Πριν από την εκκίνηση του αλυσοπρίονου, βεβαιωθείτε ότι η αλυσίδα πριονιού δεν έρχε- ται σε επαφή με οτιδήποτε. Μια στιγμή απροσε- ξίας στη διάρκεια χειρισμού ενός αλυσοπρίονου αρκεί για να προκαλέσει εμπλοκή της αλυσίδας πριονιού σε μέρος του ρουχισμού ή του σώματος.120 ΕΛΛΗΝΙΚΑ

2. Να κρατάτε πάντα το αλυσοπρίονο με το δεξί

χέρι στην άνω λαβή και το αριστερό χέρι στην μπροστινή λαβή. Σε περίπτωση κρατήματος του αλυσοπρίονου με αντίστροφο σχηματισμό χεριών αυξάνει ο κίνδυνος προσωπικού τραυματισμού και δεν θα πρέπει να χρησιμοποιείται ποτέ.

Κρατήστε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες συγκράτησης, επειδή η αλυσίδα πριονιού μπορεί να έρθει σε επαφή με κρυφές καλωδιώσεις. Σε περίπτωση επαφής των αλυσίδων πριονιού με «ηλεκτροφόρο» καλώδιο, τα εκτεθειμένα μεταλλικά εξαρτήματα του ηλεκτρικού εργαλείου μπορεί να καταστούν τα ίδια «ηλεκτροφόρα» και να προκαλέσουν ηλεκτροπληξία στον χειριστή.

4. Να φοράτε γυαλιά ασφαλείας και προστα-

τευτικά ακοής. Συνιστάται η χρήση περαιτέρω εξοπλισμού προστασίας κεφαλής, χεριών, κνημών και πελμάτων. Ο επαρκής ρουχισμός προστασίας μειώνει τον κίνδυνο προσωπικού τραυματισμού λόγω εκτινασσόμενων θραυσμάτων ή τυχαίας επαφής με την αλυσίδα πριονιού.

5. Να στέκεστε πάντα σταθερά.

Κατά την κοπή κλαδιού που είναι τεντωμένο, να είστε προσεκτικοί σε περίπτωση εκτίναξης προς τα πίσω. Όταν η τάση στις ίνες ξύλου απελευθερω- θεί, το φορτωμένο κλαδί μπορεί να χτυπήσει το χειρι- στή ή/και να φέρει το αλυσοπρίονο εκτός ελέγχου.

7. Να είστε εξαιρετικά προσεκτικοί κατά την κοπή

χαμόδεντρων και δενδρυλλίων. Το λεπτό υλικό μπορεί να σκαλώσει στην αλυσίδα πριονιού και να εκτιναχθεί προς το μέρος σας ή να προκαλέσει απώλεια της ισορροπίας σας.

8. Να μεταφέρετε το αλυσοπρίονο κρατώντας το

από την μπροστινή λαβή και μακριά από το σώμα σας, όταν βρίσκεται εκτός λειτουργίας. Κατά τη μεταφορά ή φύλαξη του αλυσοπρίο- νου, να τοποθετείτε πάντα το κάλυμμα κατευ- θυντήριας λάμας. Ο κατάλληλος χειρισμός του αλυσοπρίονου μειώνει την πιθανότητα τυχαίας επαφής με την κινούμενη αλυσίδα πριονιού.

9. Να τηρούνται οι οδηγίες λίπανσης, τεντώμα-

τος της αλυσίδας και αλλαγής εξαρτημάτων. Το ακατάλληλο τέντωμα ή λίπανση της αλυσίδας μπορεί να προκαλέσει θραύση της ή αυξημένη πιθανότητα κλοτσήματος.

10. Να φροντίζετε ώστε οι λαβές να διατηρούνται

στεγνές, καθαρές και χωρίς ίχνη λαδιού ή γράσου. Οι λαβές με ίχνη γράσου ή λαδιού είναι ολισθηρές και προκαλούν απώλεια ελέγχου.

11. Να κόβετε μόνο ξύλα. Να μη χρησιμοποιείτε το

αλυσοπρίονο για σκοπούς για τους οποίους δεν προορίζεται. Για παράδειγμα: μη χρησιμο- ποιείτε το αλυσοπρίονο για την κοπή πλαστικών, τοιχοποιίας ή μη ξύλινων οικοδομικών υλικών. Η χρήση του αλυσοπρίονου για σκοπούς διαφορετι- κούς από τους προβλεπόμενους θα μπορούσε να καταλήξει σε επικίνδυνη κατάσταση.

Αίτια και πρόληψη κλοτσήματος από το χειριστή: Το κλότσημα μπορεί να προκληθεί όταν η μύτη ή το άκρο της κατευθυντήριας λάμας ακουμπήσει σε ένα αντικείμενο ή όταν τα δύο τεμάχια του ξύλου κλεί- σουν και προκαλέσουν σύσφιγξη της αλυσίδας πρι- ονιού μέσα στην τομή. Σε ορισμένες περιπτώσεις, η επαφή του άκρου μπορεί να προκαλέσει ξαφνική ανάστροφη αντίδραση, λακτίζοντας την κατευθυ- ντήρια λάμα προς τα άνω και πίσω προς το μέρος του χειριστή. Η σύσφιγξη της αλυσίδας πριονιού σε κάποιο σημείο του άνω μέρους της κατευθυντήριας λάμας μπορεί να ωθήσει τη λάμα τάχιστα προς τα πίσω προς το μέρος του χειριστή. Οποιαδήποτε από αυτές τις αντιδράσεις μπορεί να προκαλέσει απώλεια ελέγχου του αλυσοπρίονου, πράγμα το οποίο θα μπορούσε να καταλήξει σε σοβαρό προ

σωπικό τραυματισμό. Μη βασίζεστε αποκλειστικά και μόνο στις ενσωματωμένες διατάξεις ασφαλείας του αλυσοπρίονου. Ως χειριστής αλυσοπρίονου, θα πρέπει να λαμβάνετε ορισμένα μέτρα ασφαλείας ώστε να προλαμβάνετε τυχόν ατυχήματα ή τραυμα- τισμούς κατά την εργασία κοπής. Το κλότσημα είναι αποτέλεσμα κακής χρήσης ή/και εσφαλμένων διαδικασιών ή συνθηκών χειρισμού και είναι δυνατό να αποφευχθεί εάν ληφθούν οι κατάλληλες προφυλάξεις, όπως περιγράφεται

• Κρατήστε σταθερά, με τα δάχτυλα και τους αντίχειρες γύρω από τις λαβές του αλυσοπρίονου, με τα δύο χέρια πάνω στο αλυσοπρίονο και τοποθετήστε σώμα και βραχίονες έτσι ώστε να ασκείται αντίσταση στις δυνάμεις κλοτσήματος. Ο έλεγχος των δυνάμεων κλοτσήματος από το χειριστή είναι εφικτός, εάν ληφθούν οι κατάλληλες προφυλάξεις. Μην επιτρέψτε να σας φύγει το αλυσοπρίονο. ► Εικ.1

• Μην εκτείνεστε υπέρ του δέοντος και μην επιχειρείτε κοπή πάνω από το ύψος των ώμων. Αυτό βοηθά στην αποφυγή ανεπι- θύμητης επαφής του άκρου και διευκολύνει στον καλύτερο έλεγχο του αλυσοπρίονου σε μη αναμενόμενες καταστάσεις.

• Να χρησιμοποιείτε μόνο λάμες και αλυσίδες αντικατάστασης που συνιστώνται από τον κατασκευαστή. Οι λάμες και αλυσίδες αντι- κατάστασης εσφαλμένου τύπου μπορεί να προκαλέσουν θραύση της αλυσίδας ή/και

• Ακολουθήστε τις οδηγίες του κατασκευαστή για το τρόχισμα και τη συντήρηση της αλυ- σίδας πριονιού. Η μείωση του ύψους του ρυθμιστή βάθους κοπής μπορεί να οδηγήσει σε αύξηση του κλοτσήματος.

13. Πριν από την έναρξη της εργασίας, βεβαιω-

θείτε ότι το αλυσοπρίονο είναι σε καλή κατά- σταση λειτουργίας και ότι η κατάστασή του συμμορφώνεται με τους κανονισμούς ασφα- λείας. Συγκεκριμένα, ελέγξτε τα εξής:

• Το φρένο αλυσίδας λειτουργεί κατάλληλα,

• Το φρένο ανάσχεσης λειτουργεί κατάλληλα,

• Το κάλυμμα της λάμας και το κάλυμμα αλυ- σοτροχού έχουν τοποθετηθεί κατάλληλα,

• Η αλυσίδα έχει ακονιστεί και τεντωθεί σύμ- φωνα με τους κανονισμούς.

14. Μην θέσετε το αλυσοπρίονο σε λειτουργία

όταν το κάλυμμα της αλυσίδας δεν έχει αφαι- ρεθεί. Εάν θέσετε το αλυσοπρίονο σε λειτουργία όταν το κάλυμμα της αλυσίδας δεν έχει αφαιρεθεί, μπορεί να προκληθεί εκτίναξη του καλύμματος προς τα εμπρός με αποτέλεσμα τραυματισμό και την πρόκληση ζημίας σε αντικείμενα που βρίσκο- νται στο χώρο γύρω από το χειριστή.121 ΕΛΛΗΝΙΚΑ Πρόσθετες προειδοποιήσεις ασφάλειας:

Όταν χρησιμοποιείτε το εργαλείο με τον προσαρ- μογέα μπαταριών, προσέχετε να μην σκοντάψετε στο καλώδιο κατά τη διάρκεια της λειτουργίας.

2. Όταν χρησιμοποιείτε το εργαλείο με τον

προσαρμογέα μπαταριών, να διατηρείτε το καλώδιο μακριά από εμπόδια, όπως το τεμά- χιο εργασίας και κλαδιά, κατά τη διάρκεια της λειτουργίας. Το καλώδιο μπορεί να τυλιχτεί στα εμπόδια και να προκληθεί σοβαρός τραυματισμός. Προειδοποιήσεις ασφάλειας ειδικές του αλυσοπρίονου με άνω λαβή

1. Αυτό το αλυσοπρίονο είναι σχεδιασμένο ειδικά

για τη φροντίδα και το κλάδεμα δέντρων. Το αλυσοπρίονο προορίζεται για χρήση μόνο από σωστά εκπαιδευμένα άτομα. Τηρήστε όλες τις οδηγίες, διαδικασίες και συστάσεις από τον αρμόδιο επαγγελματικό οργανισμό. Διαφορετικά, μπορεί να προκύψουν μοιραία ατυχήματα. Συνιστάται να χρησιμοποιείται πάντα ανυψωτική πλατφόρμα (εξέδρα δια- φυγής, αναβατήρας) για το πριόνισμα στα δέντρα. Οι τεχνικές στις οποίες χρησιμοποι- είται σκοινί είναι εξαιρετικά επικίνδυνες και απαιτούν ειδική εκπαίδευση. Οι χειριστές πρέ- πει να εξοικειωθούν με τη χρήση εξοπλισμού ασφάλειας και τεχνικές ανάβασης. Να χρησι- μοποιείτε πάντα τους κατάλληλους ιμάντες, σκοινιά και καραμπίνερ όταν εργάζεστε σε δέντρα. Να χρησιμοποιείτε πάντα εξοπλισμό συγκράτησης για το χειριστή και το πριόνι.

2. Πριν την αποθήκευση, διεξαγάγετε καθαρισμό

και συντήρηση σύμφωνα με το εγχειρίδιο

3. Φροντίστε για την ασφαλή τοποθέτηση του

αλυσοπρίονου κατά τη μεταφορά σε αυτοκί- νητο προκειμένου να αποφευχθεί η διαρροή καυσίμου ή λαδιού αλυσίδας, η ζημιά στο εργαλείο και ο προσωπικός τραυματισμός.

4. Να ελέγχετε τακτικά τη λειτουργία του φρένου

5. Μην συμπληρώνετε με λάδι αλυσίδας κοντά σε

φωτιά. Μην καπνίζετε ποτέ όταν συμπληρώ- νετε με λάδι αλυσίδας.

6. Ο εθνικός κανονισμός μπορεί να περιορίζει τη

7. Αν η συσκευή χτυπήσει δυνατά κατά την

πτώση, ελέγξετε την κατάσταση πριν συνεχί- σετε την εργασία. Ελέγξτε αν υπάρχει δυσλει- τουργία στις συσκευές ελέγχου και ασφάλειας. Αν υπάρχει οποιαδήποτε ζημιά ή αν έχετε αμφιβολίες, επικοινωνήστε με το δικό μας εξουσιοδοτημένο κέντρο εξυπηρέτησης για επιθεώρηση και επισκευή.

8. Να ενεργοποιείτε πάντα το φρένο αλυσίδας

πριν εκκινήσετε το αλυσοπρίονο.

9. Κρατήστε το πριόνι σταθερά για να αποφύγετε

το πατινάρισμα (κίνηση γλιστρήματος) ή την αναπήδηση του πριονιού όταν ξεκινάτε μια

10. Στο τέλος της κοπής, προσέχετε ώστε να

κρατήσετε την ισορροπία σας εξαιτίας της

11. Λάβετε υπόψη την κατεύθυνση και την ταχύ-

τητα του ανέμου. Αποφύγετε τα πριονίδια και το νέφος του λαδιού αλυσίδας. Προστατευτικός εξοπλισμός

1. Προκειμένου να αποφύγετε τους τραυματι-

σμούς στο κεφάλι, στα μάτια, στα χέρια ή στα πόδια, καθώς και να προστατεύσετε την ακοή σας, πρέπει να χρησιμοποιείτε τον ακόλουθο προστατευτικό εξοπλισμό κατά τη διάρκεια της λειτουργίας του αλυσοπρίονου: — Το είδος των ρούχων πρέπει να είναι κατάλληλο, δηλ. πρέπει να είναι εφαρμοστά αλλά να μην σας εμποδίζουν. Μην φοράτε κοσμήματα ή ρούχα τα οποία μπορούν να μπλεχτούν σε θάμνους και κλαδιά. Αν έχετε μακριά μαλλιά, να φοράτε πάντα φιλέ! — Είναι απαραίτητο να φοράτε προστατευτικό κράνος όταν εργάζεστε με το αλυσοπρίονο. Το προστατευτικό κράνος πρέπει να ελέγχεται σε τακτά χρονικά διαστήματα για ζημιά και πρέπει να αντικαθίσταται μετά από 5 χρόνια το αργότερο. Χρησιμοποιείτε μόνο εγκεκριμένα προστατευτικά κράνη. — Η προσωπίδα του προστατευτικού κρά- νους (ή των γυαλιών) προστατεύει από τα πριονίδια και τα μικρά κομμάτια ξύλου. Κατά τη λειτουργία του αλυσοπρίονου, να φοράτε πάντα προστατευτικά γυαλιά ή προσωπίδα ώστε να αποφευχθούν οι τραυματισμοί των

— Φοράτε επαρκή εξοπλισμό προστασίας της ακοής (προστατευτικά ακοής, ωτοασπί- δες, κτλ.). — Το προστατευτικό μπουφάν αποτελείται από 22 στρώματα νάιλον και προστατεύει τον χειριστή από την κοπή. Πρέπει πάντα να το φοράτε όταν εργάζεστε από ανυψωτικές πλατφόρμες (εξέδρες διαφυγής, αναβα- τήρες), από πλατφόρμες στερεωμένες σε σκάλες ή κατά την αναρρίχηση με σκοινιά. — Η προστατευτική φόρμα είναι κατασκευα- σμένη από νάιλον ύφασμα με 22 στρώματα και προστατεύει από την κοπή. Συνιστάται ένθερμα η χρήση της. — Τα προστατευτικά γάντια που είναι κατα- σκευασμένα από παχύ δέρμα αποτελούν μέρος του συνιστώμενου εξοπλισμού και πρέπει πάντα να φοριούνται κατά τη λειτουρ- γία του αλυσοπρίονου. — Κατά τη λειτουργία του αλυσοπρίονου, πρέ- πει να φοριούνται πάντα παπούτσια ασφα- λείας ή μπότες ασφαλείας εφοδιασμένα με αντιολισθητική σόλα, μεταλλική ενίσχυση στην περιοχή των δακτύλων και προστασία για το πόδι. Τα παπούτσια ασφαλείας εξοπλι- σμένα με προστατευτικό στρώμα παρέχουν προστασία από κοπή και εξασφαλίζουν καλό πάτημα. Για εργασία σε δέντρα, οι μπότες ασφάλειας πρέπει να είναι κατάλληλες για τεχνικές αναρρίχησης.122 ΕΛΛΗΝΙΚΑ

1. Όταν άτομα με κακή κυκλοφορία αίματος εκτίθε-

νται σε υπερβολικούς κραδασμούς, μπορεί να προκληθεί τραυματισμός στα αιμοφόρα αγγεία ή στο νευρικό σύστημα. Οι κραδασμοί μπορεί να προκαλέσουν τα ακόλουθα συμπτώματα στα δάχτυλα, τα χέρια ή τους καρπούς: «Κοίμισμα» (μούδιασμα), μυρμήγκιασμα, πόνο, σουβλιές, αλλαγή χρώματος ή υφής του δέρματος. Αν έχετε οποιαδήποτε από αυτά τα συμπτώματα, επι- σκεφτείτε ένα γιατρό! Για να περιορίσετε τον κίνδυνο της «ασθένειας των άσπρων δακτύλων», διατηρείτε τα χέρια σας ζεστά κατά τη λειτουργία και διατηρείτε σε καλή κατάσταση τη συσκευή και τα αξεσουάρ. ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗΝ επιτρέψετε το βαθμό άνεσης ή εξοικείωσης με το προϊόν (λόγω επανειλημμένης χρήσης) να αντικαταστήσει την αυστηρή τήρηση των κανόνων ασφαλείας του παρόντος εργαλείου. Η ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η αμέλεια να ακολουθήσετε τους κανόνες ασφά- λειας που διατυπώνονται στο παρόν εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό προσω- πικό τραυματισμό. Σημαντικές οδηγίες ασφάλειας για κασέτα μπαταριών

1. Πριν χρησιμοποιήσετε την κασέτα μπαταριών,

διαβάστε όλες τις οδηγίες και σημειώσεις προφύλαξης (1) στον φορτιστή μπαταριών, (2) στην μπαταρία και (3) στο προϊόν που χρησι- μοποιεί την μπαταρία.

2. Μην αποσυναρμολογήσετε την κασέτα

3. Εάν ο χρόνος λειτουργίας έχει γίνει υπερβο-

λικά βραχύς, σταματήστε τη λειτουργία αμέ- σως. Αλλιώς, μπορεί να έχει ως αποτέλεσμα κίνδυνο υπερθέρμανσης, πιθανά εγκαύματα ή ακόμη και έκρηξη.

4. Εάν ηλεκτρολύτης μπει στα μάτια σας, ξεπλύ-

νετέ τα με καθαρό νερό και ζητήστε ιατρική φροντίδα αμέσως. Αλλιώς, μπορεί να έχει ως αποτέλεσμα απώλεια της όρασης σας.

5. Μη βραχυκυκλώνετε την κασέτα μπαταριών:

(1) Μην αγγίζετε τους πόλους με οτιδήποτε αγώγιμο υλικό. (2) Αποφεύγετε να αποθηκεύετε την κασέτα μπαταριών μέσα σε ένα δοχείο μαζί με άλλα μεταλλικά αντικείμενα όπως καρφιά, νομίσματα, κλπ. (3) Μην εκθέτετε την κασέτα μπαταριών στο νερό ή στη βροχή. Ένα βραχυκύκλωμα μπαταρίας μπορεί να προκαλέσει μεγάλη ροή ρεύματος, υπερθέρ- μανση, πιθανά εγκαύματα ακόμη και σοβαρή

6. Μην αποθηκεύετε το εργαλείο και την κασέτα

μπαταριών σε τοποθεσίες όπου η θερμοκρα- σία μπορεί να φτάσει ή να ξεπεράσει τους 50°C.

7. Μην καίτε την κασέτα μπαταριών ακόμη και

εάν έχει σοβαρή ζημιά ή είναι εντελώς φθαρ- μένη. Η κασέτα μπαταριών μπορεί να εκραγεί

8. Προσέχετε να μη ρίξετε κάτω ούτε να χτυπή-

9. Μη χρησιμοποιείτε μπαταρία που έχει υποστεί

10. Οι μπαταρίες ιόντων λιθίου που περιέχονται

υπόκεινται στις απαιτήσεις της νομοθεσίας για επικίνδυνα αγαθά. Για εμπορικές μεταφορές, για παράδειγμα από τρίτα μέρη, πρέπει να τηρούνται οι διαμεταφορείς, οι ειδικές απαιτήσεις στη συσκευασία και η επισή-

Για προετοιμασία του στοιχείου που αποστέλλεται, είναι απαραίτητο να συμβουλευτείτε έναν ειδικό για επικίνδυνα υλικά. Επίσης, τηρήστε τους πιθα- νούς, πιο αναλυτικούς εθνικούς κανονισμούς. Καλύψτε με αυτοκόλλητη ταινία ή κρύψτε τις ανοικτές επαφές και συσκευάστε την μπαταρία με τρόπο που να μην μπορεί να μετακινείται μέσα στη συσκευασία.

11. Όταν απορρίπτετε την κασέτα μπαταριών,

αφαιρέστε την από το εργαλείο και διαθέστε την σε ένα ασφαλές μέρος. Τηρήστε τους τοπικούς κανονισμούς που σχετίζονται με τη διάθεση της μπαταρίας.

12. Χρησιμοποιήστε τις μπαταρίες μόνο με τα

προϊόντα που καθορίζει η Makita. Αν τοποθετή- σετε τις μπαταρίες σε μη συμβατά προϊόντα μπο- ρεί να έχει ως αποτέλεσμα πυρκαγιά, υπερβολική θερμότητα, έκρηξη ή διαρροή ηλεκτρολύτη.

13. Αν δεν χρησιμοποιείτε το εργαλείο για μεγάλο

χρονικό διάστημα, πρέπει να βγάλετε την μπαταρία από το εργαλείο. ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ. ΠΡΟΣΟΧΗ: Να χρησιμοποιείτε μόνο γνήσιες μπαταρίες της Makita. Η χρήση μη γνήσιων μπατα- ριών Makita, ή μπαταριών που έχουν τροποποιηθεί, μπορεί να έχει ως αποτέλεσμα τη ρήξη της μπατα- ρίας, προκαλώντας πυρκαγιά, προσωπικό τραυματι- σμό και βλάβη. Επίσης, θα ακυρωθεί η εγγύηση της Makita για το εργαλείο και φορτιστή Makita. Συμβουλές για τη διατήρηση της μέγιστης ζωής μπαταρίας

1. Φορτίζετε την κασέτα μπαταριών πριν από την

πλήρη αποφόρτισή της. Πάντοτε να σταματάτε τη λειτουργία του εργαλείου και να φορτίζετε την κασέτα μπαταριών όταν παρατηρείτε μειω- μένη ισχύ εργαλείου.

2. Ποτέ μην επαναφορτίζετε μια πλήρως φορ-

τισμένη κασέτα μπαταριών. Η υπερφόρτιση μειώνει την ωφέλιμη ζωή της μπαταρίας.

3. Να φορτίζετε την κασέτα μπαταριών σε θερ-

μοκρασία δωματίου, δηλαδή στους 10°C έως 40°C. Αφήστε μια θερμή κασέτα μπαταριών να κρυώσει πριν την φορτίσετε.

4. Να φορτίζετε την κασέτα μπαταριών εάν δεν τη

χρησιμοποιείτε για μεγάλη χρονική περίοδο (περισσότερο από έξι μήνες).123 ΕΛΛΗΝΙΚΑ ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ ► Εικ.2 1 Ένδειξη μπαταρίας 2 Κουμπί ελέγχου 3 Σκανδάλη διακόπτης 4 Άνω λαβή 5 Μοχλός ασφάλισης 6 Μπροστινός προφυλακτήρας

7 Κατευθυντήρια λάμα 8 Αλυσίδα πριονιού 9 Συγκρατήρας αλυσίδας 10 Παξιμάδι συγκράτησης 11 Βίδα ρύθμισης αλυσίδας 12 Κασέτα μπαταριών 13 Λυχνία κύριας λειτουργίας 14 Ένδειξη τρόπου λειτουργίας 15 Διακόπτης κύριας λειτουργίας 16 Καπάκι 17 Βίδα ρύθμισης (για αντλία λαδιού) 18 Καραμπίνερ 19 Μπροστινή λαβή 20 Καπάκι δοχείου λαδιού 21 Αγκυλωτός προφυλακτήρας 22 Κάλυμμα κατευθυντήριας λάμας - - - -

ΛΕΙΤΟΥΡΓΙΑΣ ΠΡΟΣΟΧΗ: Να φροντίζετε πάντα για την απε- νεργοποίηση του εργαλείου και την αφαίρεση της κασέτας μπαταρίας, πριν από οποιαδήποτε ρύθ- μιση ή έλεγχο της λειτουργίας του. Τοποθέτηση ή αφαίρεση της κασέτας μπαταριών ΠΡΟΣΟΧΗ: Να σβήνετε πάντα το εργαλείο πριν τοποθετήσετε ή αφαιρέσετε την κασέτα

ΠΡΟΣΟΧΗ: Κρατήστε το εργαλείο και την κασέτα μπαταριών σταθερά κατά την τοποθέτηση ή αφαίρεση της κασέτας μπαταριών. Εάν δεν κρα- τάτε το εργαλείο και την κασέτα μπαταριών σταθερά μπορεί να γλιστρήσουν από τα χέρια σας και να προ- κληθεί βλάβη στο εργαλείο και την κασέτα μπαταριών και προσωπικός τραυματισμός. ► Εικ.3: 1. Κόκκινη ένδειξη 2. Κουμπί 3. Κασέτα

Για να αφαιρέσετε την κασέτα μπαταριών, ολισθήστε την από το εργαλείο ενώ σύρετε το κουμπί στο μπρο- στινό μέρος της κασέτας. Για να τοποθετήσετε την κασέτα μπαταριών, ευθυγραμ- μίστε τη γλώσσα στην κασέτα μπαταριών με την αύλακα στην υποδοχή και ολισθήστε τη στη θέση της. Να την τοποθετείτε πλήρως μέχρι να ασφαλίσει στη θέση της, γεγονός που υποδεικνύεται με ένα χαρακτηριστικό ήχο. Εάν μπορείτε να δείτε την κόκκινη ένδειξη στην επάνω πλευρά του κουμπιού, δεν έχει κλειδώσει τελείως. ΠΡΟΣΟΧΗ: Να τοποθετείτε πάντα την κασέτα μπαταριών πλήρως μέχρι να μη βλέπετε την κόκ- κινη ένδειξη. Εάν δεν ασφαλιστεί, μπορεί να πέσει από το εργαλείο τυχαία, προκαλώντας σωματική βλάβη σε εσάς ή κάποιον άλλο γύρω σας. ΠΡΟΣΟΧΗ: Μην τοποθετείτε την κασέτα μπατα- ριών με βία. Εάν η κασέτα δεν ολισθαίνει με ευκολία, τότε δεν έχει τοποθετηθεί κατάλληλα. Υπόδειξη υπόλοιπης χωρητικότητας

► Εικ.4: 1. Ένδειξη μπαταρίας 2. Κουμπί ελέγχου Πιέστε το κουμπί ελέγχου για να εμφανιστεί η υπόλοιπη χωρητικότητα της μπαταρίας. Οι ενδείξεις μπαταριών αντιστοιχούν σε κάθε μπαταρία. Κατάσταση ένδειξης μπαταρίας Υπολειπόμενη χωρητικότητα

Αναβοσβήνουν 50% έως 100% 20% έως 50% 0% έως 20% Φορτίστε την

Εμφάνιση υπολειπόμενης χωρητικότητας μπαταρίας Μόνο για κασέτες μπαταρίας με την ενδεικτική

► Εικ.5: 1. Ενδεικτικές λυχνίες 2. Κουμπί ελέγχου Πιέστε το κουμπί ελέγχου στην κασέτα μπαταριών για να υποδείξετε την υπολειπόμενη χωρητικότητα μπαταρίας. Οι ενδεικτικές λυχνίες ανάβουν για λίγα δευτερόλεπτα.124 ΕΛΛΗΝΙΚΑ Ενδεικτικές λυχνίες Υπολειπόμενη χωρητικότητα Αναμμένες Σβηστές Αναβοσβήνουν 75% έως 100% 50% έως 75% 25% έως 50% 0% έως 25% Φορτίστε την

ΠΑΡΑΤΗΡΗΣΗ: Ανάλογα με τις συνθήκες χρήσης και τη θερμοκρασία περιβάλλοντος, η ένδειξη μπορεί να διαφέρει λίγο από την πραγματική χωρητικότητα. Σύστημα προστασίας εργαλείου/

Το εργαλείο είναι εξοπλισμένο με σύστημα προστασίας εργαλείου/μπαταρίας. Αυτό το σύστημα αποκόπτει αυτόματα την ισχύ προς το μοτέρ για να παραταθεί η διάρκεια λειτουργίας του εργαλείου και της μπαταρίας. Το εργαλείο σταματάει αυτόματα κατά τη διάρκεια της λειτουργίας εάν το εργαλείο ή η μπαταρία βρεθούν κάτω από τις παρακάτω συνθήκες: Προστασία υπερφόρτωσης Όταν η μπαταρία λειτουργεί με τρόπο που προκαλεί την κατανάλωση ενός ασυνήθιστα υψηλού ηλεκτρικού ρεύματος, το εργαλείο σταματάει αυτόματα και η λυχνία κύριας λειτουργίας αναβοσβήνει με πράσινο χρώμα. Σε αυτή την περίπτωση, απενεργοποιήστε το εργαλείο και διακόψτε την εφαρμογή που προκάλεσε την υπερφόρ- τωση του εργαλείου. Μετά ενεργοποιήστε το εργαλείο για επανεκκίνηση. Προστασία υπερθέρμανσης Όταν το εργαλείο ή η μπαταρία υπερθερμανθεί, η λει- τουργία του εργαλείου σταματάει αυτόματα και η λυχνία κύριας λειτουργίας ανάβει με κόκκινο χρώμα. Σε αυτή την περίπτωση, αφήστε το εργαλείο και την μπαταρία να ψυχθούν πριν ενεργοποιήσετε ξανά το εργαλείο. ΠΑΡΑΤΗΡΗΣΗ: Σε περιβάλλον υψηλών θερμοκρα- σιών, είναι πιθανό να τεθεί σε λειτουργία η προστασία υπερθέρμανσης και να σταματήσει αυτόματα η λει- τουργία του εργαλείου. Προστασία υπερβολικής αποφόρτισης Όταν η χωρητικότητα μπαταρίας δεν είναι αρκετή, η λει- τουργία του εργαλείου σταματάει αυτόματα και η λυχνία κύριας λειτουργίας αναβοσβήνει με κόκκινο χρώμα. Σε αυτή την περίπτωση, βγάλτε την μπαταρία από το εργαλείο και φορτίστε την μπαταρία. Διακόπτης κύριας λειτουργίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να απενεργοποιείτε πάντα το διακόπτη κύριας λειτουργίας όταν δεν χρησιμοποιείτε το εργαλείο. Για να ανάψετε το εργαλείο, πατήστε το διακόπτη κύριας λειτουργίας μέχρι να ανάψει η λυχνία κύριας λειτουργίας με πράσινο χρώμα. Για απενεργοποίηση, πατήστε ξανά το διακόπτη κύριας λειτουργίας. ► Εικ.6: 1. Λυχνία κύριας λειτουργίας 2. Ένδειξη τρόπου λειτουργίας 3. Διακόπτης κύριας λειτουργίας ΠΑΡΑΤΗΡΗΣΗ: Η λυχνία κύριας λειτουργίας αναβοσβή- νει με πράσινο χρώμα αν τραβήξετε τη σκανδάλη διακό- πτη κάτω από μη λειτουργικές συνθήκες. Η λυχνία αναβο- σβήνει σε οποιαδήποτε από τις ακόλουθες καταστάσεις.

• Όταν ενεργοποιήσετε το διακόπτη κύριας λει- τουργίας ενώ κρατάτε πατημένο το μοχλό ασφά- λισης και τη σκανδάλη διακόπτη.

• Όταν τραβάτε τη σκανδάλη διακόπτη ενώ εφαρ- μόζεται το φρένο αλυσίδας.

• Όταν απελευθερώνετε το φρένο αλυσίδας ενώ κρατάτε πατημένο το μοχλό ασφάλισης και τραβάτε τη σκανδάλη διακόπτη. ΠΑΡΑΤΗΡΗΣΗ: Το εργαλείο αυτό χρησιμοποιεί τη λει- τουργία αυτόματης απενεργοποίησης. Για να αποφευ- χθεί η αθέλητη εκκίνηση, ο διακόπτης κύριας λειτουρ- γίας κλείνει αυτόματα εάν δεν τραβήξετε τη σκανδάλη διακόπτη για κάποια καθορισμένη περίοδο μετά την ενεργοποίηση του διακόπτη κύριας λειτουργίας. Μπορείτε να χρησιμοποιήσετε τον τρόπο λειτουργίας ενίσχυσης ροπής για την κοπή χονδρών κλαδιών ή σκληρών κλαδιών. Για να χρησιμοποιήσετε το εργαλείο σε τρόπο λειτουργίας ενίσχυσης ροπής, όταν το εργαλείο είναι απενεργοποιημένο, πατήστε το διακόπτη κύριας λειτουργίας για λίγα δευτερόλεπτα μέχρι να ανάψει η ένδειξη τρόπου λειτουργίας με πράσινο χρώμα. ΠΑΡΑΤΗΡΗΣΗ: Μπορείτε να χρησιμοποιήσετε το εργα- λείο σε τρόπο λειτουργίας ενίσχυσης ροπής για μέχρι 60 δευτερόλεπτα. Ανάλογα με τις συνθήκες χρήσης, αυτός ο τρόπος λειτουργίας μετατοπίζει τον κανονικό τρόπο λειτουργίας σε λιγότερα από 60 δευτερόλεπτα. ΠΑΡΑΤΗΡΗΣΗ: Αν η ένδειξη τρόπου λειτουργίας ανα- βοσβήνει με πράσινο χρώμα όταν πατήσετε το διακόπτη κύριας λειτουργίας για λίγα δευτερόλεπτα, ο τρόπος λει- τουργίας ενίσχυσης ροπής δεν είναι διαθέσιμος. Σε αυτή την περίπτωση, ακολουθήστε τα παρακάτω βήματα.

Ο τρόπος λειτουργίας ενίσχυσης ροπής δεν είναι δια- θέσιμος αμέσως μετά τη λειτουργία κοπής. Περιμένετε περισσότερα από 10 δευτερόλεπτα και μετά πατήστε ξανά το διακόπτη κύριας λειτουργίας για λίγα δευτερόλεπτα.

Αν χρησιμοποιήσετε τον τρόπο λειτουργίας ενίσχυ- σης ροπής αρκετές φορές, περιορίζεται η χρήση του τρόπου λειτουργίας ενίσχυσης ροπής για να προστατευτεί η μπαταρία. Αν ο τρόπος λειτουργίας ενίσχυσης ροπής δεν διατίθεται αφού περιμένατε για περισσότερα από 10 δευτερόλεπτα, αντικατα- στήστε την κασέτα μπαταριών με μια πλήρως φορ- τισμένη, ή επαναφορτίστε την κασέτα μπαταριών. ΠΑΡΑΤΗΡΗΣΗ: Αν η λυχνία κύριας λειτουργίας ανάψει με κόκκινο χρώμα ή αναβοσβήνει με κόκκινο ή πράσινο χρώμα, ανατρέξτε στις οδηγίες για το σύστημα προστασίας του εργαλείου/μπαταρίας.125 ΕΛΛΗΝΙΚΑ Δράση διακόπτη ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την ασφάλεια σας, το εργαλείο αυτό παρέχεται με μοχλό ασφάλισης το οποίο αποτρέπει την εκκίνηση του εργαλείου κατά λάθος. Μη χρησιμοποιείτε ΠΟΤΕ το εργαλείο εάν μπορείτε να το θέσετε σε λειτουργία πιέζοντας απλά τη σκανδάλη διακόπτη, χωρίς να τραβάτε και το μοχλό ασφάλισης. Στείλτε το εργαλείο σε εξουσιοδοτημένο κέντρο σέρβις για να το επι- σκευάσουν σωστά ΠΡΙΝ το χρησιμοποιήσετε

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΠΟΤΕ μην κολλάτε το μοχλό ασφάλισης στην πατημένη θέση του και ΠΟΤΕ μην παρακάμπτετε το σκοπό του μοχλού

ΠΡΟΣΟΧΗ: Πριν βάλετε την κασέτα μπατα- ρίας μέσα στο εργαλείο, να ελέγχετε πάντα να δείτε αν η σκανδάλη διακόπτης ενεργοποιείται κανονικά και επιστρέφει στη θέση «OFF» όταν ελευθερώνεται. ΕΙΔΟΠΟΙΗΣΗ: Μην τραβάτε τη σκανδάλη διακό- πτη με βία χωρίς να πατάτε το μοχλό ασφάλισης. Μπορεί να σπάσει ο διακόπτης. Για να μην τραβιέται η σκανδάλη διακόπτης κατά λάθος, παρέχεται ένας μοχλός ασφάλισης. Για να ξεκινήσετε τη λειτουργία του εργαλείου, πατήστε το μοχλό ασφάλισης και τραβήξτε τη σκανδάλη διακόπτη. Η ταχύτητα του εργαλείου αυξάνεται όσο αυξάνετε την πίεση στη σκαν- δάλη διακόπτη. Ελευθερώστε τη σκανδάλη διακόπτη για να σταματήσει. ► Εικ.7: 1. Σκανδάλη διακόπτης 2. Μοχλός ασφάλισης Έλεγχος άμεσου φρένου αλυσίδας ΠΡΟΣΟΧΗ: Κατά την ενεργοποίηση, να κρα- τάτε το αλυσοπρίονο με τα δύο χέρια. Να κρατάτε την άνω λαβή με το δεξί χέρι σας και την μπρο- στινή λαβή με αριστερό χέρι σας. Η λάμα και η αλυσίδα δεν πρέπει να έρχονται σε επαφή με κανένα αντικείμενο. ΠΡΟΣΟΧΗ: Εάν η αλυσίδα πριονιού δεν ακινη- τοποιηθεί αμέσως κατά τη διενέργεια αυτής της δοκιμής, απαγορεύεται η χρήση του αλυσοπρίο- νου σε οποιαδήποτε περίπτωση. Συμβουλευτείτε το εξουσιοδοτημένο κέντρο σέρβις μας.

1. Πιέστε το μοχλό ασφάλισης και κατόπιν τραβήξτε

τη σκανδάλη διακόπτη. Η αλυσίδα πριονιού τίθεται αμέσως σε λειτουργία.

2. Σπρώξτε τον μπροστινό προφυλακτήρα χεριών

προς τα εμπρός, με το πίσω μέρος του χεριού σας. Βεβαιωθείτε ότι το αλυσοπρίονο ακινητοποιείται

► Εικ.8: 1. Μπροστινός προφυλακτήρας χεριών

2. Ξεκλείδωτη θέση 3. Κλειδωμένη θέση

Έλεγχος του φρένου ανάσχεσης ΠΡΟΣΟΧΗ: Αν η αλυσίδα πριονιού δεν στα- ματήσει εντός δύο δευτερολέπτων σε αυτή τη δοκιμή, σταματήστε να χρησιμοποιείτε το αλυσο- πρίονο και συμβουλευτείτε το εξουσιοδοτημένο κέντρο εξυπηρέτησης μας. Θέστε το αλυσοπρίονο σε λειτουργία και μετά αφήστε εντελώς τη σκανδάλη διακόπτη. Η αλυσίδα πριο- νιού πρέπει να ακινητοποιηθεί πλήρως εντός δύο δευτερολέπτων. Ρύθμιση της λίπανσης αλυσίδας Μπορείτε να ρυθμίσετε το ρυθμό παροχής της αντλίας λαδιού με τη βίδα ρύθμισης χρησιμοποιώντας ένα κλειδί γενικής χρήσης. Η ποσότητα λαδιού μπορεί να ρυθμι- στεί σε 3 βήματα. Ανοίξτε το καπάκι για να ρυθμίσετε τη βίδα ρύθμισης. ► Εικ.9: 1. Καπάκι 2. Βίδα ρύθμισης Καραμπίνερ (σημείο πρόσδεσης

Μπορείτε να κρεμάσετε το εργαλείο αν προσδέσετε το σκοινί στο καραμπίνερ. Τραβήξτε πάνω το καραμπίνερ και μετά δέστε το με το σκοινί. ► Εικ.10: 1. Καραμπίνερ Αγκυλωτός προφυλακτήρας Το εργαλείο είναι εξοπλισμένο με αγκυλωτό προφυλα- κτήρα ως στάνταρ. Για αντικατάσταση του αγκυλωτού προφυλακτήρα, απευθυνθείτε σε εξουσιοδοτημένα κέντρα σέρβις της Makita. Όταν εκτελείτε τη λειτουργία κοπής, δεσμεύστε τον αγκυλωτό προφυλακτήρα με το μηχάνημα και χρησιμο- ποιήστε τον ως μοχλό. Ηλεκτρονική λειτουργία Το εργαλείο είναι εξοπλισμένο με ηλεκτρονικές λειτουρ- γίες για εύκολη λειτουργία.

• Έλεγχος σταθερής ταχύτητας Η λειτουργία ελέγχου ταχύτητας παρέχει σταθερή ταχύτητα περιστροφής, ανεξάρτητα από τις συν- θήκες φόρτου. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΠΡΟΣΟΧΗ: Να βεβαιώνεστε πάντα ότι το εργα- λείο είναι σβηστό και η κασέτα μπαταρίας έχει αφαιρεθεί πριν εκτελέσετε κάποια εργασία στο

ΠΡΟΣΟΧΗ: Μην αγγίζετε την αλυσίδα πριονιού με γυμνά χέρια. Να φοράτε πάντα γάντια κατά το χειρισμό της αλυσίδας πριονιού.126 ΕΛΛΗΝΙΚΑ Αφαίρεση ή τοποθέτηση της αλυσίδας πριονιού ΠΡΟΣΟΧΗ: Η αλυσίδα πριονιού και η κατευθυ- ντήρια λάμα είναι ακόμα ζεστές μετά τη λειτουρ- γία. Αφήστε τις να ψυχθούν αρκετά πριν εκτελέ- σετε οποιαδήποτε εργασία στο εργαλείο. ΠΡΟΣΟΧΗ: Η διαδικασία της τοποθέτησης ή αφαίρεσης της αλυσίδας πριονιού θα πρέπει να εκτελείται σε καθαρό μέρος χωρίς πριονίδια και παρόμοια υλικά. Για να αφαιρέσετε την αλυσίδα πριονιού, εκτελέστε τα ακόλουθα βήματα:

1. Αποδεσμεύστε το φρένο αλυσίδας τραβώντας τον

μπροστινό προφυλακτήρα χεριών.

2. Χαλαρώστε τη βίδα ρύθμισης αλυσίδας και μετά το

παξιμάδι συγκράτησης. ► Εικ.11: 1. Βίδα ρύθμισης αλυσίδας 2. Παξιμάδι συγκράτησης

3. Βγάλτε το κάλυμμα αλυσοτροχού και κατόπιν

βγάλτε την αλυσίδα πριονιού και την κατευθυντήρια λάμα από το κύριο τμήμα του αλυσοπρίονου. Για να τοποθετήσετε την αλυσίδα πριονιού, εκτελέστε τα ακόλουθα βήματα:

1. Ελέγξτε την κατεύθυνση της αλυσίδας πριονιού.

Αντιστοιχήστε την κατεύθυνση της αλυσίδας πριονιού με αυτή του σημαδιού στο σώμα του αλυσοπρίονου.

2. Προσαρμόστε το ένα άκρο της αλυσίδας πριονιού

στο επάνω μέρος της κατευθυντήριας λάμας.

3. Προσαρμόστε το άλλο άκρο της αλυσίδας πρι-

ονιού γύρω από το αλυσοτροχό, μετά συνδέστε την κατευθυντήρια λάμα στο σώμα του αλυσοπρίονου, ευθυγραμμίζοντας την οπή στην κατευθυντήρια λάμα με τον πείρο στο σώμα του αλυσοπρίονου. ► Εικ.12: 1. Αλυσοτροχός 2. Οπή

4. Εισαγάγετε την προεξοχή και τον πείρο στο

κάλυμμα αλυσοτροχού μέσα στο σώμα του αλυσοπρί- ονου και μετά κλείστε το κάλυμμα ώστε τα μπουλόνια και ο πείρος στο σώμα του αλυσοπρίονου να αντιστοιχί- σουν με τα αντίστοιχα μέρη τους στο κάλυμμα. ► Εικ.13: 1. Προεξοχή 2. Κάλυμμα αλυσοτροχού

3. Μπουλόνι 4. Πείρος

5. Σφίξτε το παξιμάδι συγκράτησης για να στερεώ-

σετε το κάλυμμα αλυσοτροχού, έπειτα χαλαρώστε το λίγο για τη ρύθμιση της τάσης. ► Εικ.14: 1. Παξιμάδι συγκράτησης Ρύθμιση τεντώματος της αλυσίδας

ΠΡΟΣΟΧΗ: Μην σφίξετε την αλυσίδα πριονιού υπερβολικά. Το υπερβολικό τέντωμα της αλυσίδας πριονιού μπορεί να προκαλέσει το σπάσιμο της αλυσίδας πριονιού και τη φθορά της κατευθυντήριας

ΠΡΟΣΟΧΗ: Εάν η αλυσίδα είναι πολύ χαλαρή, μπορεί να αναπηδήσει από τη λάμα και να προ- καλέσει ατύχημα με τραυματισμό. Μετά από πολλές ώρες εργασίας, η αλυσίδα πριονιού μπορεί να χαλαρώσει. Περιστασιακά, να ελέγχετε το τέντωμα της αλυσίδας πριονιού πριν από τη χρήση.

1. Αποδεσμεύστε το φρένο αλυσίδας τραβώντας τον

μπροστινό προφυλακτήρα χεριών.

2. Χαλαρώστε λίγο το παξιμάδι συγκράτησης για να

χαλαρώσετε ελαφρά το κάλυμμα αλυσοτροχού. ► Εικ.15: 1. Παξιμάδι συγκράτησης

3. Σηκώστε την κατευθυντήρια λάμα λίγο προς τα

πάνω και ρυθμίστε το τέντωμα αλυσίδας. Περιστρέψτε τη βίδα ρύθμισης αλυσίδας δεξιόστροφα για σφίξιμο, περιστρέψτε τη αριστερόστροφα για χαλάρωση. Για λεπίδα αλυσίδας 90PX και 91PX: Σφίξτε την αλυσίδα πριονιού μέχρι η κάτω πλευρά της αλυσίδας πριονιού να ταιριάζει στη ράγα της κατευθυ- ντήριας λάμας όπως απεικονίζεται. ► Εικ.16: 1. Κατευθυντήρια λάμα 2. Αλυσίδα πριονιού

3. Βίδα ρύθμισης αλυσίδας

Για λεπίδα αλυσίδας 25AP: Σφίξτε την αλυσίδα πριονιού ώστε το διάκενο μεταξύ του κέντρου του κάτω τμήματος της κατευθυντήριας λάμας και της αλυσίδας πριονιού να γίνει περίπου 1 mm έως 2 mm.

4. Συνεχίστε να κρατάτε την κατευθυντήρια λάμα

ελαφρά και σφίξτε το κάλυμμα αλυσοτροχού. Για λεπίδα αλυσίδας 90PX και 91PX: Βεβαιωθείτε ότι η αλυσίδα πριονιού δεν χαλαρώνει στην κάτω πλευρά. Για λεπίδα αλυσίδας 25AP: Βεβαιωθείτε ότι το διάκενο μεταξύ του κέντρου του κάτω τμήματος της κατευθυντήριας λάμας και της αλυσίδας πριονιού είναι περίπου 1 mm έως 2 mm.

5. Σφίξτε το παξιμάδι συγκράτησης για να ασφαλί-

σετε το κάλυμμα αλυσοτροχού. ► Εικ.17: 1. Παξιμάδι συγκράτησης

Όταν το εργαλείο βρίσκεται σε λειτουργία γίνεται αυτό- ματη λίπανση της αλυσίδας πριονιού. Ελέγχετε περιο- δικά την ποσότητα του υπολειπόμενου λαδιού εντός του δοχείου λαδιού μέσω της θύρας επιθεώρησης λαδιού. Για επαναπλήρωση του δοχείου, τοποθετήστε το αλυ- σοπρίονο στο πλάι, σπρώξτε το καπάκι δοχείου λαδιού και μετά αφαιρέστε το καπάκι δοχείου λαδιού. Η σωστή ποσότητα λαδιού είναι 200 ml. Αφού επαναπληρώσετε το δοχείο, βεβαιωθείτε ότι το καπάκι δοχείου λαδιού είναι καλά σφιγμένο. ► Εικ.18: 1. Καπάκι δοχείου λαδιού 2. Θύρα επιθεώ- ρησης λαδιού Μετά την επαναπλήρωση, κρατήστε το αλυσοπρίονο μακριά από το δέντρο. Θέστε το σε λειτουργία και περι- μένετε, έως ότου η αλυσίδα πριονιού λιπανθεί επαρκώς. ► Εικ.19127 ΕΛΛΗΝΙΚΑ ΕΙΔΟΠΟΙΗΣΗ: Όταν γεμίσετε με λάδι αλυσίδας για πρώτη φορά, ή σε επακόλουθη πλήρωση του δοχείου όταν αυτό έχει αδειάσει εντελώς, προσθέ- στε λάδι μέχρι το κάτω μέρος του στομίου πλήρω- σης. Διαφορετικά, μπορεί να παρεμποδίζεται η παροχή λαδιού. ΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιήστε το λάδι αλυ- σίδας πριονιού αποκλειστικά για αλυσοπρίονα Makita ή ισοδύναμο λάδι που διατίθεται στην

ΕΙΔΟΠΟΙΗΣΗ: Να μη χρησιμοποιείτε ποτέ λάδι που περιέχει ίχνη σκόνης και σωματίδια ή πτη-

ΕΙΔΟΠΟΙΗΣΗ: Στο κλάδεμα δέντρων, να χρησι- μοποιείτε βοτανικό λάδι. Το ορυκτέλαιο μπορεί να βλάψει τα δέντρα. ΕΙΔΟΠΟΙΗΣΗ: Πριν από τη λειτουργία κοπής, βεβαιωθείτε ότι βιδώσατε το καπάκι δοχείου λαδιού που παρέχεται. ΕΡΓΑΣΙΑ ΜΕ ΤΟ ΑΛΥΣΟΠΡΙΟΝΟ ΠΡΟΣΟΧΗ: Την πρώτη φορά, προς απόκτηση ελάχιστης εμπειρίας, ο χρήστης θα πρέπει να επι- χειρήσει να κόψει κούτσουρα πάνω σε τρίποδο πριονίσματος ή βάση στήριξης. ΠΡΟΣΟΧΗ: Όταν πριονίζετε ξυλεία που έχει ήδη κοπεί, να χρησιμοποιείτε μια ασφαλή υπο- στήριξη (τρίποδο πριονίσματος ή βάση στήριξης). Μην προσπαθήσετε να κρατήσετε το τεμάχιο εργασίας σταθερό με το πόδι σας, και μην αφή- σετε κανέναν να το κρατάει ή να προσπαθεί να το κρατήσει σταθερό. ΠΡΟΣΟΧΗ: Ασφαλίστε τα στρογγυλά τεμάχια από την περιστροφή. ΠΡΟΣΟΧΗ: Κρατάτε όλα τα μέρη του σώματός σας μακριά από την αλυσίδα πριονιού όταν το μοτέρ λειτουργεί. ΠΡΟΣΟΧΗ: Κρατάτε το αλυσοπρίονο γερά με τα δύο σας χέρια όταν το μοτέρ λειτουργεί. ΠΡΟΣΟΧΗ: Μην υποβάλλεστε σε υπερπρο- σπάθεια. Κρατάτε πάντα σταθερό πάτημα και την ισορροπία σας. ΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην πετάτε και μην ρίχνετε κάτω το εργαλείο. ΕΙΔΟΠΟΙΗΣΗ: Μην καλύπτετε τις οπές αερισμού του εργαλείου. Κλάδεμα δέντρων Φέρτε το σώμα του αλυσοπρίονου σε επαφή με το κλαδί που θα κόψετε πριν ενεργοποιήσετε το εργαλείο. Διαφορετικά, μπορεί να προκληθεί η δόνηση της κατευ- θυντήριας λάμας, έχοντας ως αποτέλεσμα τον τραυ- ματισμό του χειριστή. Πριονίστε το ξύλο που θέλετε να κόψετε απλώς μετακινώντας το αλυσοπρίονο προς τα κάτω χρησιμοποιώντας το βάρος του. ► Εικ.20 Εάν δεν μπορείτε να κόψετε το ξύλο τελείως με μια προσπάθεια: Εφαρμόστε ελαφριά πίεση στη λαβή και συνεχίσετε το πριόνισμα και τραβήξετε το αλυσοπρίονο λίγο προς τα

► Εικ.21 Όταν κόβετε χονδρά κλαδιά, δημιουργήστε πρώτα μια ρηχή υποτομή και μετά προχωρήστε με την τελική κοπή από το πάνω μέρος. ► Εικ.22 Αν προσπαθείτε να κόψετε τα χονδρά κλαδιά από το κάτω μέρος, το κλαδί μπορεί να γείρει προς τα κάτω και να πιάσει την αλυσίδα πριονιού κατά την κοπή. Αν προσπαθείτε να κόψετε τα χονδρά κλαδιά από το πάνω μέρος χωρίς να δημιουργήσετε πρώτα μια ρηχή υπο- τομή, το κλαδί μπορεί να σκιστεί. ► Εικ.23

1. Ακουμπήστε το σώμα του αλυσοπρίονου στο ξύλο

που θα κόψετε. ► Εικ.24

2. Με την αλυσίδα πριονιού να λειτουργεί, πριο-

νίστε το ξύλο χρησιμοποιώντας την άνω λαβή για να σηκώσετε το πριόνι και την μπροστινή λαβή για να το καθοδηγήσετε.

3. Συνεχίστε την κοπή ασκώντας ελαφριά πίεση στην

άνω λαβή και κρατώντας το πριόνι λίγο προς τα πίσω. ΕΙΔΟΠΟΙΗΣΗ: Όταν εκτελείτε πολλές τομές, να απενεργοποιείτε το αλυσοπρίονο μεταξύ των

ΠΡΟΣΟΧΗ: Εάν χρησιμοποιήσετε την άνω ακμή της λάμας για την κοπή, το αλυσοπρίονο μπορεί να εκτραπεί προς το μέρος σας σε περί- πτωση παγίδευσης. Για το λόγο αυτό, η κοπή θα πρέπει να εκτελείται χρησιμοποιώντας την κάτω ακμή, ώστε το αλυσοπρίονο να εκτρέπεται μακριά από το σώμα σας. ► Εικ.25 Μεταφορά εργαλείου Πριν μεταφέρετε το εργαλείο, να εφαρμόζετε πάντα το φρένο αλυσίδας και να αφαιρείτε τις κασέτες μπαταριών από το εργαλείο. Κατόπιν, προσαρτήστε το κάλυμμα κατευθυντήριας λάμας. Επίσης, να καλύπτετε την κασέτα μπαταριών με το κάλυμμα μπαταρίας. ► Εικ.26: 1. Κάλυμμα κατευθυντήριας λάμας

2. Κάλυμμα μπαταρίας

ΠΡΟΣΟΧΗ: Πριν την εκτέλεση εργασιών επιθε- ώρησης ή συντήρησης, πάντοτε να βεβαιώνεστε ότι η συσκευή απενεργοποιήθηκε και η κασέτα μπαταριών έχει αφαιρεθεί. ΠΡΟΣΟΧΗ: Να φοράτε πάντα γάντια όταν εκτε- λείτε έλεγχο ή συντήρηση.128 ΕΛΛΗΝΙΚΑ ΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε ποτέ βεν- ζίνη, πετρελαϊκό αιθέρα, διαλυτικό, αλκοόλη ή παρόμοιες ουσίες. Μπορεί να προκληθεί απο- χρωματισμός, παραμόρφωση ή ρωγμές. Για τη διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του προϊόντος, οι επισκευές και οποιαδήποτε άλλη εργασία συντήρησης ή ρύθμισης πρέπει να εκτελούνται από εξουσιοδοτημένα ή εργοστασιακά κέντρα εξυπηρέτησης της Makita, χρησιμοποιώντας πάντοτε ανταλλακτικά της Makita. Ακόνισμα της αλυσίδας πριονιού Να τροχίζετε την αλυσίδα πριονιού όταν:

• Παράγεται αλευρώδες πριονίδι κατά την κοπή υγρού ξύλου,

• Η αλυσίδα διαπερνά το ξύλο με δυσκολία, ακόμη και όταν ασκείται μεγάλη πίεση,

• Είναι προφανές ότι η ακμή κοπής έχει υποστεί

• Το πριόνι ωθείται αριστερά ή δεξιά εντός του ξύλου. (προκαλείται από ακανόνιστο ακόνισμα της αλυσίδας πριονιού ή βλάβη μόνο στη μία πλευρά) Να ακονίζετε την αλυσίδα πριονιού συχνά, αλλά λίγο κάθε φορά. Δύο ή τρία περάσματα με τη λίμα επαρκούν συνήθως για λόγους τροχίσματος ρουτίνας. Όταν έχετε επαναλάβει το ακόνισμα της αλυσίδας πριονιού αρκετές φορές, ζητήστε να ακονιστεί σε ένα εξουσιοδοτημένο κέντρο σέρβις μας. Κριτήρια ακονίσματος: ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μια μεγάλη απόσταση μεταξύ του άκρου κοπής και του ρυθμιστή βάθους αυξάνει τον κίνδυνο κλοτσήματος. ► Εικ.27: 1. Μήκος κόπτη 2. Απόσταση μεταξύ άκρου κοπής και ρυθμιστή βάθους 3. Ελάχιστο μήκος κόπτη (3 mm) — Όλο το μήκος κόπτη πρέπει να είναι ίσο. Τα δια- φορετικά μήκη κοπτών εμποδίζουν την ομαλή λειτουργία της αλυσίδας πριονιού και μπορεί να προκαλέσουν το σπάσιμο της αλυσίδας πριονιού. — Μην ακονίζετε την αλυσίδα όταν το ελάχιστο μήκος κοπτών έχει φτάσει στα 3 mm ή λιγότερο. Η αλυ- σίδα πρέπει να αντικατασταθεί με μια καινούρια. — Το πάχος θραυσμάτων καθορίζεται από την από- σταση μεταξύ του ρυθμιστή βάθους (στρογγυλή μύτη) και του άκρου κοπής. — Θα έχετε τα καλύτερα αποτελέσματα κοπής με την ακόλουθη απόσταση μεταξύ του άκρου κοπής και του ρυθμιστή βάθους.

• Λεπίδα αλυσίδας 90PX: 0,65 mm

• Λεπίδα αλυσίδας 91PX: 0,65 mm

• Λεπίδα αλυσίδας 25AP: 0,65 mm ► Εικ.28 — Όλοι οι κόπτες θα πρέπει να έχουν την ίδια γωνία ακονίσματος των 30°. Οι διαφορετικές γωνίες κόπτη αναγκάζουν την αλυσίδα να κινείται δύσκολα και ανομοιόμορφα, επιταχύνουν η φθορά και προκαλούν σπάσιμο της αλυσίδας. — Χρησιμοποιήστε μια κατάλληλη στρογγυλή λίμα ώστε να διατηρείται η σωστή γωνία ακονίσματος σε σχέση με τα δόντια.

• Λεπίδα αλυσίδας 90PX: 55°

• Λεπίδα αλυσίδας 91PX: 55°

• Λεπίδα αλυσίδας 25AP: 55° Λίμα και καθοδήγηση λίμας — Να χρησιμοποιείτε ειδική στρογγυλή λίμα (προ- αιρετικό εξάρτημα) για αλυσίδες πριονιού για να ακονίσετε την αλυσίδα. Οι συνηθισμένες στρογγυ- λές λίμες δεν είναι κατάλληλες. — Η διάμετρος της στρογγυλής λίμας για κάθε αλυ- σίδα πριονιού είναι η εξής:

• Λεπίδα αλυσίδας 90PX: 4,5 mm

• Λεπίδα αλυσίδας 91PX: 4,0 mm

• Λεπίδα αλυσίδας 25AP: 4,0 mm — Η λίμα θα πρέπει να έρχεται σε επαφή με τον κόπτη μόνο κατά την εμπρόσθια κίνηση. Ανασηκώστε τη λίμα από τον κόπτη κατά τη δια- δρομή επιστροφής.

Ακονίστε πρώτα τον πιο κοντό κόπτη. Μετά, το μήκος αυτού του πιο κοντού κόπτη γίνεται το πρότυπο για όλους τους άλλους κόπτες στην αλυσίδα πριονιού. — Να οδηγείτε τη λίμα όπως υποδεικνύεται στην

► Εικ.29: 1. Λίμα 2. Αλυσίδα πριονιού — Η οδήγηση της λίμας καθίσταται πιο εύκολη, εάν χρησιμοποιείτε συγκρατητήρα λίμας (προαιρε- τικό εξάρτημα). Ο συγκρατητήρας λίμας διαθέτει ενδείξεις για την κατάλληλη γωνία τροχίσματος 30° (ευθυγραμμίστε τις ενδείξεις παράλληλα με την αλυσίδα πριονιού) και περιορίζει το βάθος διείσδυ- σης (σε 4/5 της διαμέτρου της λίμας). ► Εικ.30: 1. Συγκρατητήρας λίμας — Μετά από το τρόχισμα της αλυσίδας, ελέγξτε το ύψος του ρυθμιστή βάθους κοπής χρησιμοποιώ- ντας το εργαλείο μέτρησης αλυσίδας (προαιρετικό

► Εικ.31 — Αφαιρέστε τυχόν προεξέχον υλικό, όσο μικρό και εάν είναι, με ειδική επίπεδη λίμα (προαιρετικό

— Αποτελειώστε το μπροστινό μέρος του ρυθμιστή βάθους κοπής ξανά. Καθαρισμός της κατευθυντήριας λάμας Ρινίσματα και πριονόσκονη θα συσσωρευτούν στην εγκοπή της κατευθυντήριας λάμας. Μπορεί να βουλώ- σουν την εγκοπή της λάμας και να ελαττώσουν τη ροή του λαδιού. Να καθαρίζετε τα ρινίσματα και την πριο- νόσκονη κάθε φορά που ακονίζετε ή αντικαθιστάτε την αλυσίδα πριονιού. ► Εικ.32 Καθαρισμός του καλύμματος αλυσοτροχού Στο εσωτερικό του καλύμματος αλυσοτροχού θα συσ- σωρευτούν ρινίσματα και πριονόσκονη. Αφαιρέστε το κάλυμμα αλυσοτροχού και την αλυσίδα πριονιού από το εργαλείο και μετά καθαρίστε τα ρινίσματα και την πριονόσκονη. ► Εικ.33129 ΕΛΛΗΝΙΚΑ Καθαρισμός οπής παροχής λαδιού Μπορεί να παρουσιαστεί συσσώρευση σκόνης και σωματιδίων εντός της οπής παροχής λαδιού στη διάρ- κεια της λειτουργίας. Αυτή η σκόνη ή σωματίδια μπορεί να παρεμποδίζει τη ροή λαδιού και να προκαλέσει ανεπαρκή λίπανση ολόκληρης της αλυσίδας πριονιού. Όταν παρατηρηθεί κακή παροχή λαδιού λίπανσης στο πάνω μέρος της κατευθυντήριας λάμας, καθαρίστε την οπή παροχής λαδιού ως ακολούθως.

1. Αφαιρέστε το κάλυμμα αλυσοτροχού και την αλυ-

σίδα πριονιού από το εργαλείο.

2. Αφαιρέστε τη σκόνη ή τα μικρά σωματίδια χρησι-

μοποιώντας ένα κατσαβίδι με επίπεδη μύτη ή κάποιο παρόμοιο εργαλείο. ► Εικ.34: 1. Κατσαβίδι με επίπεδη μύτη 2. Οπή παρο-

3. Τοποθετήστε την κασέτα μπαταριών στο εργαλείο.

Τραβήξτε τη σκανδάλη διακόπτη ώστε η συσσωρευμένη σκόνη και τα σωματίδια να αποβληθούν από την οπή παροχής λαδιού μέσω της ροής λαδιού.

4. Αφαιρέστε την κασέτα μπαταριών από το εργα-

λείο. Τοποθετήστε εκ νέου την αλυσίδα πριονιού και το κάλυμμα αλυσοτροχού στο εργαλείο. Αντικατάσταση του αλυσοτροχού ΠΡΟΣΟΧΗ: Ένας φθαρμένος αλυσοτροχός θα προκαλέσει φθορά στη νέα αλυσίδα πριονιού. Σε αυτή την περίπτωση αντικαταστήστε τον αλυσοτροχό. Πριν από την τοποθέτηση μιας νέας αλυσίδας πριονιού, ελέγξτε την κατάσταση του αλυσοτροχού. ► Εικ.35: 1. Αλυσοτροχός 2. Φθαρμένες περιοχές Να τοποθετείτε πάντα νέο ασφαλιστικό δακτύλιο, όταν αντικαθιστάτε τον αλυσοτροχό. ► Εικ.36: 1. Ασφαλιστικός δακτύλιος 2. Αλυσοτροχός ΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι ο αλυσοτροχός είναι τοποθετημένος όπως απεικονίζεται στην

Αποθήκευση του εργαλείου

1. Καθαρίστε το εργαλείο πριν από τη φύλαξη.

Αφαιρέστε τυχόν ροκανίδια και πριονίδι από το εργαλείο μετά από την αφαίρεση του καλύμματος αλυσοτροχού.

2. Μετά από τον καθαρισμό του εργαλείου, αφήστε

το σε λειτουργία χωρίς φορτίο ώστε να λιπανθεί η αλυ- σίδα πριονιού και η κατευθυντήρια λάμα.

3. Καλύψτε την κατευθυντήρια λάμα με το κάλυμμα

κατευθυντήριας λάμας.

4. Αδειάστε το δοχείο λαδιού.130 ΕΛΛΗΝΙΚΑ

Οδηγίες για περιοδική συντήρηση Για τη διασφάλιση της μακράς ζωής λειτουργίας, την αποφυγή της ζημιάς και τη διασφάλιση της πλήρους λειτουρ- γικότητας των δυνατοτήτων ασφάλειας, πρέπει να εκτελείτε τις ακόλουθες εργασίες συντήρησης σε τακτά χρονικά διαστήματα. Η εγγύηση θα αναγνωριστεί μόνο εάν εκτελείτε σωστά τις εργασίες αυτές σε τακτά χρονικά διαστήματα. Εάν δεν εκτελέσετε τις συνιστώμενες εργασίες συντήρησης, μπορεί να προκληθούν ατυχήματα! Ο χρήστης του αλυ- σοπρίονου δεν πρέπει να εκτελεί εργασίες συντήρησης που δεν περιγράφονται στο εγχειρίδιο οδηγιών. Όλες αυτές οι εργασίες πρέπει να εκτελούνται από εξουσιοδοτημένο κέντρο σέρβις. Στοιχείο ελέγχου / Χρόνος λειτουργίας Πριν από τη

Κάθε 3 μήνες Κάθε χρόνο Πριν από την

Αλυσοπρίονο Επιθεωρήστε.

εξουσιοδοτη- μένο κέντρο

Επιθεωρήστε. - - - - - Ακονίστε εάν απαιτείται.

Επιθεωρήστε. - - - -

κέντρο σέρβις για τακτική επιθεώρηση.

Ελέγξτε ότι είναι σφιγμένο.

Επιθεωρήστε. - - - - -131 ΕΛΛΗΝΙΚΑ ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Πριν ζητήσετε επισκευές, εκτελέστε αρχικά τη δική σας επιθεώρηση. Αν εντοπίσετε πρόβλημα που δεν επεξηγείται στο εγχειρίδιο, μην επιχειρήσετε να αποσυναρμολογήσετε το εργαλείο. Αντ’ αυτού, ζητήστε βοήθεια από εξουσιοδο- τημένα κέντρα εξυπηρέτησης της Makita και πάντοτε να χρησιμοποιείτε γνήσια ανταλλακτικά της Makita. Κατάσταση δυσλειτουργίας Αιτία Ενέργεια Το αλυσοπρίονο δεν ξεκινά. Δεν είναι τοποθετημένη η κασέτα

Τοποθετήστε μια φορτισμένη κασέτα

Πρόβλημα μπαταρίας (χαμηλή τάση). Επαναφορτίστε τις κασέτες μπαταριών. Εάν η επαναφόρτιση δεν είναι αποτε- λεσματική, αντικαταστήστε την κασέτα

Ο διακόπτης κύριας λειτουργίας είναι

Το αλυσοπρίονο απενεργοποιείται αυτό- ματα εάν δεν λειτουργεί για μια καθορι- σμένη χρονική περίοδο. Ενεργοποιήστε ξανά το διακόπτη κύριας λειτουργίας. Η αλυσίδα πριονιού δεν λειτουργεί. Ενεργοποιημένο φρένο αλυσίδας. Αποδεσμεύστε το φρένο αλυσίδας. Το μοτέρ σταματά να λειτουργεί μετά από μικρή χρήση. Το επίπεδο φόρτισης μπαταρίας είναι

Επαναφορτίστε τις κασέτες μπαταριών. Εάν η επαναφόρτιση δεν είναι αποτε- λεσματική, αντικαταστήστε την κασέτα

Δεν υπάρχει λάδι στην αλυσίδα. Το δοχείο λαδιού είναι άδειο. Γεμίστε το δοχείο λαδιού. Η εγκοπή οδηγού λαδιού είναι βρόμικη. Καθαρίστε την εγκοπή. Κακή παροχή λαδιού. Ρυθμίστε την ποσότητα της παροχής λαδιού με τη βίδα ρύθμισης. Το αλυσοπρίονο δεν φτάνει τις μέγιστες

Η κασέτα μπαταριών δεν είναι σωστά τοποθετημένη. Τοποθετήστε τις κασέτες μπαταριών όπως περιγράφεται σε αυτό το εγχειρίδιο. Η ισχύς της μπαταρίας μειώνεται. Επαναφορτίστε την κασέτα μπαταριών. Εάν η επαναφόρτιση δεν είναι αποτε- λεσματική, αντικαταστήστε την κασέτα

Το σύστημα μετάδοσης κίνησης δεν λει- τουργεί σωστά. Απευθυνθείτε στο εξουσιοδοτημένο κέντρο σέρβις της περιοχής σας για επισκευή. Η λυχνία κύριας λειτουργίας αναβοσβήνει με πράσινο χρώμα. Τραβήξατε τη σκανδάλη διακόπτη κάτω από μη λειτουργικές συνθήκες. Τραβήξτε τη σκανδάλη διακόπτη αφού ενεργοποιήσετε το διακόπτη κύριας λει- τουργίας και απελευθερώσετε το φρένο

Η αλυσίδα δεν σταματάει ακόμη και όταν ενεργοποιείται το φρένο αλυσίδας: Σταματήστε το μηχάνημα αμέσως! Ο ιμάντας φρένου είναι φθαρμένος. Απευθυνθείτε στο εξουσιοδοτημένο κέντρο σέρβις της περιοχής σας για επισκευή. Ασυνήθιστοι κραδασμοί: Σταματήστε το μηχάνημα αμέσως! Η κατευθυντήρια λάμα ή η αλυσίδα πριο- νιού είναι χαλαρή. Ρυθμίστε την κατευθυντήρια λάμα και το τέντωμα της αλυσίδας πριονιού. Δυσλειτουργία εργαλείου. Απευθυνθείτε στο εξουσιοδοτημένο κέντρο σέρβις της περιοχής σας για επισκευή. Ο τρόπος λειτουργίας ενίσχυσης ροπής δεν είναι διαθέσιμος μετά την αντικατά- σταση της κασέτας μπαταριών με μια πλήρως φορτισμένη κασέτα μπαταριών. Ανάλογα με τις συνθήκες χρήσης, ο τρό- πος λειτουργίας ενίσχυσης ροπής δεν είναι διαθέσιμος μετά την αντικατάσταση της κασέτας μπαταριών. Χρησιμοποιήστε το εργαλείο στον κανονικό τρόπο λειτουργίας μέχρι η τοποθετημένη κασέτα μπαταριών να αδειάσει και μετά αντικαταστήστε την κασέτα μπαταριών με μια πλήρως φορτισμένη κασέτα μπα- ταριών, ή επαναφορτίστε την κασέτα

Η αλυσίδα πριονιού δεν μπορεί να εγκατασταθεί. Ο συνδυασμός της αλυσίδας πριονιού και του αλυσοτροχού δεν είναι σωστό. Χρησιμοποιήστε το σωστό συνδυασμό της αλυσίδας πριονιού και του αλυσοτρο- χού αναφερόμενοι στην ενότητα με τις προδιαγραφές.132 ΠΡΟΑΙΡΕΤΙΚΑ

ΠΡΟΣΟΧΗ: Αυτά τα εξαρτήματα ή προσαρ- τήματα συνιστώνται για χρήση με το εργαλείο Makita που περιγράφτηκε στις οδηγίες αυτές. Η χρήση οποιωνδήποτε άλλων εξαρτημάτων ή προ- σαρτημάτων μπορεί να προκαλέσει κίνδυνο τραυμα- τισμού σε άτομα. Να χρησιμοποιείτε τα εξαρτήματα ή προσαρτήματα μόνο για την χρήση που προορίζονται. Εάν χρειάζεστε οποιαδήποτε βοήθεια για περισσότερες πληροφορίες σε σχέση με αυτά τα εξαρτήματα, αποταν- θείτε στο τοπικό σας κέντρο εξυπηρέτησης Makita.

• Κάλυμμα κατευθυντήριας λάμας

• Γνήσια μπαταρία και φορτιστής της Makita ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν αγοράσετε μια κατευ- θυντήρια λάμα με μήκος διαφορετικό από αυτό της τυπικής κατευθυντήριας λάμας, αγοράστε επίσης ένα κατάλληλο κάλυμμα κατευθυντήριας λάμας. Πρέπει να ταιριάζει και να καλύπτει πλή- ρως την κατευθυντήρια λάμα στο αλυσοπρίονο. ΠΑΡΑΤΗΡΗΣΗ: Μερικά στοιχεία στη λίστα μπορεί να συμπεριλαμβάνονται στη συσκευασία εργαλείου ως στάνταρ εξαρτήματα. Μπορεί να διαφέρουν ανάλογα με τη χώρα.
