BRUGSANVISNING DUC356 MAKITA

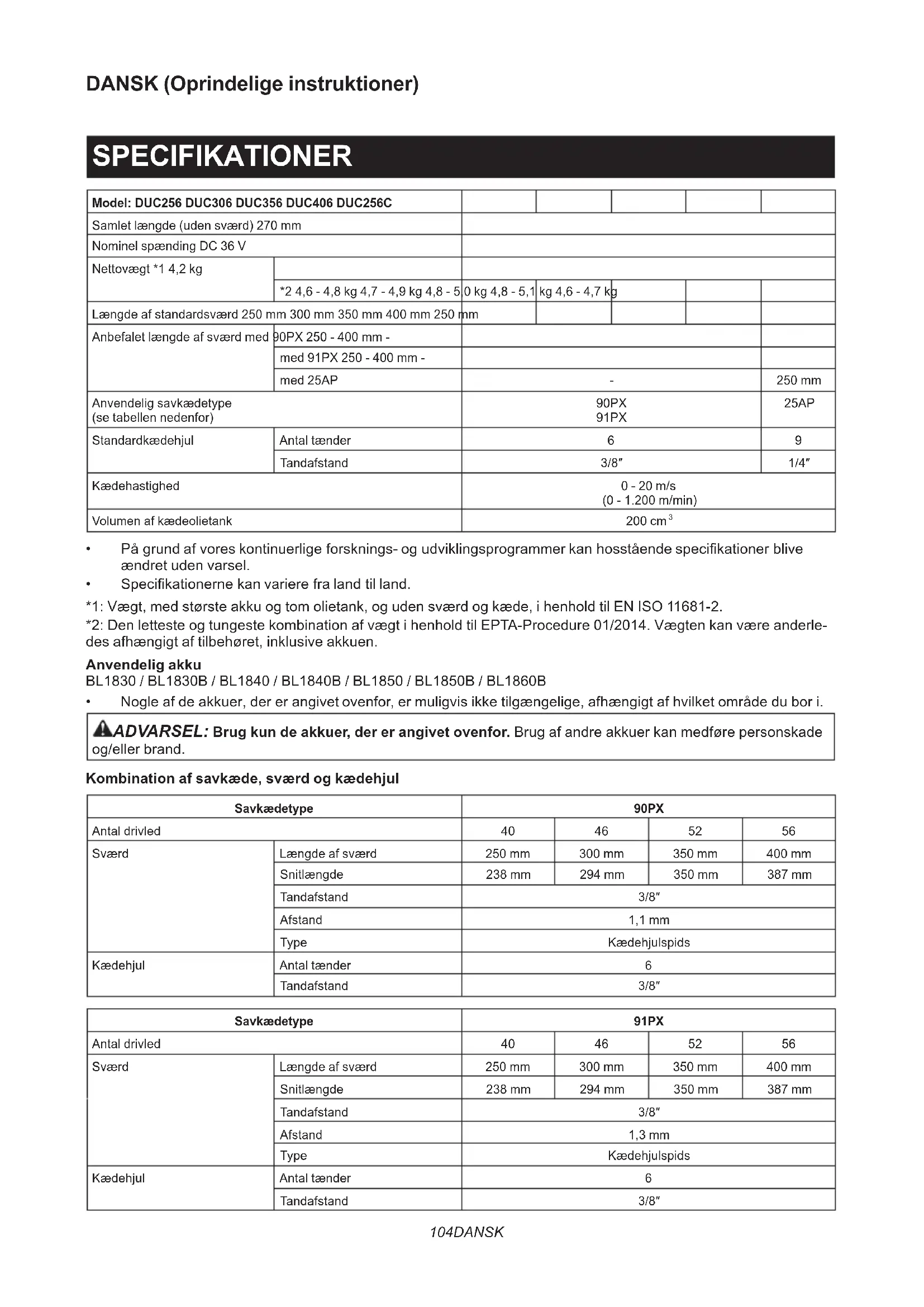

• På grund af vores kontinuerlige forsknings- og udviklingsprogrammer kan hosstående specikationer blive ændret uden varsel.

• Specikationerne kan variere fra land til land. *1: Vægt, med største akku og tom olietank, og uden sværd og kæde, i henhold til EN ISO 11681-2. *2: Den letteste og tungeste kombination af vægt i henhold til EPTA-Procedure 01/2014. Vægten kan være anderle- des afhængigt af tilbehøret, inklusive akkuen. Anvendelig akku BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B / BL1860B

• Nogle af de akkuer, der er angivet ovenfor, er muligvis ikke tilgængelige, afhængigt af hvilket område du bor i. ADVARSEL: Brug kun de akkuer, der er angivet ovenfor. Brug af andre akkuer kan medføre personskade og/eller brand. Kombination af savkæde, sværd og kædehjul Savkædetype 90PX Antal drivled 40 46 52 56 Sværd Længde af sværd 250 mm 300 mm 350 mm 400 mm Snitlængde 238 mm 294 mm 350 mm 387 mm Tandafstand 3/8″ Afstand 1,1 mm Type Kædehjulspids Kædehjul Antal tænder 6 Tandafstand 3/8″ Savkædetype 91PX Antal drivled 40 46 52 56 Sværd Længde af sværd 250 mm 300 mm 350 mm 400 mm Snitlængde 238 mm 294 mm 350 mm 387 mm Tandafstand 3/8″ Afstand 1,3 mm Type Kædehjulspids Kædehjul Antal tænder 6 Tandafstand 3/8″105 DANSK Savkædetype 25AP Antal drivled 60 Sværd Længde af sværd 250 mm Snitlængde 253 mm Tandafstand 1/4″ Afstand 1,3 mm Type Udskæringsstang Kædehjul Antal tænder 9 Tandafstand 1/4″ ADVARSEL: Brug en passende kombination af sværd og savkæde. I modsat fald kan det medføre tilskadekomst. Symboler Følgende viser de symboler, der anvendes til udstyret. Vær sikker på, at De forstår betydningen af symbolerne før brugen. Læs brugsanvisningen. Bær sikkerhedsbriller. Bær høreværn. Brug hjelm, beskyttelsesbriller og høreværn. Brug passende beskyttelse til fødder/ben og hænder/arme. Denne sav må kun benyttes af korrekt oplærte operatører. Må ikke udsættes for fugt. Maks. tilladt skærelængde Brug altid begge hænder, når du betjener kædesaven. Pas på tilbageslag af kædesaven og undgå kontakt med sværdets spids. Retning af kædens bevægelse Justering af savkædeolie Ni-MH Li-ion Kun for lande inden for EU Bortskaf ikke elektrisk udstyr eller akkuen sammen med almindeligt husholdningsaffald! I overensstemmelse med EU-direktiverne vedrørende Affald af elektrisk og elektronisk udstyr samt Batterier og akkumulatorer og Batteri- og akkumulatoraffald og deres anvendelse i overensstemmelse med nati- onale love skal elektrisk udstyr og batterier og batteripakker, der har nået slutningen af deres levetid, indsamles separat og returne- res til en miljøvenlig genbrugsstation. Tilsigtet anvendelse Maskinen er beregnet til at skære grene og beskære træer. Den er også egnet til træarbejde. Støj Det typiske A-vægtede støjniveau bestemt i overens- stemmelse med EN ISO 11681-2: Model DUC256 Lydtryksniveau (L

) : 103 dB (A) Usikkerhed (K): 3 dB (A) BEMÆRK: De(n) angivne støjemissionsværdi(er) er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK: De(n) angivne støjemissionsværdi(er) kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL: Bær høreværn. ADVARSEL: Støjemissionen under den fakti- ske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden).106 DANSK Vibration Vibrationens totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN ISO 11681-2: Model DUC256 Arbejdstilstand: skæring i træ Vibrationsemission (a h,W ): 3,2 m/s

Usikkerhed (K): 1,5 m/s

Model DUC306 Arbejdstilstand: skæring i træ Vibrationsemission (a h,W ): 3,2 m/s

Usikkerhed (K): 1,5 m/s

Model DUC356 Arbejdstilstand: skæring i træ Vibrationsemission (a h,W ): 3,2m/s

Usikkerhed (K): 1,5 m/s

Model DUC406 Arbejdstilstand: skæring i træ Vibrationsemission (a h,W ): 3,2 m/s

Usikkerhed (K): 1,5 m/s

Model DUC256C Arbejdstilstand: skæring i træ Vibrationsemission (a h,W ): 2,5 m/s

eller mindre Usikkerhed (K): 1,5 m/s

BEMÆRK: De(n) angivne totalværdi(er) for vibration er målt i overensstemmelse med en standardtestme- tode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK: De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL: Vibrationsemissionen under den faktiske anvendelse af maskinen kan være for- skellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). EF-overensstemmelseserklæring Kun for lande i Europa EF-overensstemmelseserklæringen er inkluderet som Bilag A i denne brugsanvisning. SIKKERHEDSADVARSLER Almindelige sikkerhedsregler for el-værktøj ADVARSEL: Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specikationer, der følger med denne maskine. Forsømmelse af at over- holde alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktio- ner til fremtidig reference. Ordet "el-værktøj" i advarslerne henviser til det netfor- synede (netledning) el-værktøj eller batteriforsynede (akku) el-værktøj. Sikkerhedsadvarsler for akku-kædesav

1. Hold alle kropsdele på god afstand af sav-

kæden, når kædesaven er i gang. Sørg inden kædesaven startes for, at savkæden ikke er i kontakt med noget. Et øjebliks uopmærksomhed under anvendelse af kædesaven kan bevirke, at dit tøj eller dine kropsdele kommer i kontakt med savkæden.

2. Hold altid kædesaven med din højre hånd på

det øverste håndtag og din venstre hånd på det forreste håndtag. Hvis du holder i kædesa- ven med omvendt placering af hænderne, øges risikoen for tilskadekomst, hvorfor dette aldrig bør gøres.

3. Hold altid kun i maskinen i de isolerede gre-

bader, da savkæden kan komme i berøring med skjulte ledninger. En savkæde, der kommer i berøring med en strømførende ledning, kan gøre de udsatte metaldele på maskinen strømførende, hvilket kan give operatøren elektrisk stød.

4. Bær sikkerhedsbriller og høreværn. Anvendelse

af yderligere beskyttelsesudstyr til hoved, hænder, ben og fødder anbefales. Fyldestgørende beskyt- telsestøj vil reducere risikoen for tilskadekomst forårsaget af yvende afskær eller utilsigtet kon- takt med savkæden.

5. Sørg altid for godt fodfæste.

Når du skærer en gren, der er spændt, skal du være på vagt mod tilbageslag. Når spændingen i træbrene udløses, kan den spændte gren ramme operatøren og/eller slynge kædesaven ud af kontrol.

7. Udvis den største forsigtighed, når du skærer

krat og unge træer. Det tynde materiale kan blive fanget i savkæden og blive slynget mod dig eller kaste dig ud af balance.

8. Bær altid kædesaven i det forreste håndtag

med kædesaven slukket og vendende bort fra kroppen. Når kædesaven transporteres eller lægges til opbevaring, skal sværdbeskytteren altid sættes på. Korrekt håndtering af kædesaven vil reducere sandsynligheden for utilsigtet kontakt med den kørende savkæde.

9. Følg instruktionerne for smøring, kædespæn-

ding og udskiftning af tilbehør. En fejlagtigt spændt eller smurt kæde kan enten knække, eller risikoen for tilbageslag kan øges.

10. Hold håndtagene tørre, rene og fri for olie og

fedt. Fedtede, olieindsmurte håndtag er glatte og kan medføre tab af herredømmet.

11. Skær kun i træ. Anvend ikke kædesaven til

andre formål end dem, den er beregnet til. Anvend for eksempel ikke kædesaven til at skære i plastic, murværk eller byggematerialer, som ikke er af træ. Anvendelse af kædesaven til andre formål end de tilsigtede kan resultere i farlige situationer.107 DANSK

12. Årsager til tilbageslag, og hvordan operatøren

kan forhindre det: Tilbageslag kan opstå, hvis næsen eller spidsen af sværdet berører en genstand, eller hvis træet lukker sammen og klemmer savkæden fast i snittet. Spidskontakt kan i visse tilfælde forårsage en plud- selig baglæns reaktion, hvorved sværdet trykkes op og tilbage mod operatøren. Hvis savkæden klemmes fast langs sværdets overside, kan svær- det blive presset hurtigt tilbage mod operatøren. Begge disse reaktioner kan bevirke, at du mister herredømmet over saven, hvilket kan resultere i alvorlig tilskadekomst. Stol ikke udelukkende på de sikkerhedsanordninger, som er indbygget i saven. Som bruger af en kædesav bør du tage adskillige forholdsregler for at forhindre, at der sker ulykker og tilskadekomst under skærearbejdet. Tilbageslag er et resultat af misbrug og/eller for- kert anvendelse af saven eller ukorrekte forhold og kan undgås ved, at de herunder anviste rigtige forholdsregler overholdes:

• Hold godt fast i kædesaven med tommel- ngre og de andre ngre omkring savens håndtag og med begge hænder på saven, og placer kroppen og armen således, at tilbage- slag modvirkes. Tilbageslag kan forhindres af operatøren, hvis de rigtige forholdsregler tages. Slip ikke kædesaven. ► Fig.1

Stræk dig ikke for langt, og skær ikke over skulderhøjde. Dette bidrager til at forebygge util- sigtet spidskontakt og muliggør en bedre beher- skelse af kædesaven i uventede situationer.

• Anvend udelukkende udskiftningssværd og -kæder, som er speciceret af fabrikanten. Forkerte udskiftningssværd og -kæder kan medføre brud på kæden og/eller tilbageslag.

Følg fabrikantens anvisninger for slibning og vedligeholdelse af savkæden. Mindskning af dybdemålerhøjden kan føre til øget tilbageslag.

13. Kontroller inden arbejdet påbegyndes, at

kædesaven er i korrekt arbejdstilstand, og at dens tilstand opfylder betingelserne i sikker- hedsregulativerne. Kontroller specielt at:

• Kædebremsen fungerer ordentligt,

• Stopbremsen fungerer ordentligt,

• Sværdet og kædehjulsdækslet er korrekt monteret,

• Kæden er blevet skærpet og spændt i over- ensstemmelse med regulativerne.

14. Start ikke kædesaven med kædedækslet mon-

teret. Hvis kædesaven startes med kædedæk- slet monteret, kan det bevirke, at kædedækslet slynges fremad med tilskadekomst og skade på genstande omkring operatøren til følge. Supplerende sikkerhedsadvarsler:

skal du holde ledningen væk fra forhindringer som fx et arbejdsemne og grene under anven- delsen. Ledningen fanget af forhindringer kan forårsage alvorlig personskade. Specikke sikkerhedsadvarsler for kædesave med et øverste håndtag

1. Denne kædesav er specielt udviklet til vedlige-

holdelse af træer og trækirurgi. Kædesaven er kun beregnet til brug af korrekt oplærte perso- ner. Overhold alle instruktioner, fremgangsmå- der og anbefalinger fra den relevante professi- onelle organisation. I modsat fald kan der ske dødsulykker. Det anbefales altid at anvende en hævet platform (kran, lift) ved savning i træer. Rappellingsteknikker er ekstremt farlige og kræver særlig uddannelse. Operatørerne skal være uddannet, så de er bekendt med brugen af sikkerhedsudstyr og klatreteknikker. Brug altid de korrekte bælter, reb og karabinhager ved arbejde i træer. Brug altid fastgørelsesud- styr til både operatøren og saven.

3. Kontroller, at kædesaven er placeret sikkert

ved transport i bil, for at undgå lækage af brændstof eller kædeolie, beskadigelse af maskinen og personskade.

4. Kontroller regelmæssigt, at kædebremsen

5. Påfyld ikke kædeolie i nærheden af ild. Ryg

aldrig, mens du påfylder kædeolie.

6. National lovgivning begrænser muligvis bru-

7. Hvis udstyret udsættes for hårde stød, eller

det tabes, skal du kontrollere dets tilstand, før du fortsætter med arbejdet. Tjek kontro- lelementerne og sikkerhedsenhederne for fejl. Hvis der er nogen beskadigelse eller tvivl, skal du bede vores autoriserede servicecenter om at udføre inspektion og reparation.

8. Aktiver altid kædebremsen, før du starter

skøjter (glidende bevægelse) eller hopper, når du starter et snit.

10. Ved af slutningen af snittet skal du omhygge-

ligt sørge for at opretholde balancen på grund af “faldet”.

11. Tag højde for vindretningen og -hastigheden.

Undgå savsmuld og kædeoliestøv. Beskyttelsesudstyr

1. For at undgå hoved-, øjen-, hånd- eller fodska-

der samt for at beskytte din hørelse skal du bære følgende beskyttelsesudstyr ved brug af kædesaven: — Typen af beklædning bør være passende, dvs. det skal være stramtsiddende, men ikke hæmmende. Undlad at bære smykker eller tøj, der kan vikle sig ind i buske eller krat. Bær altid hårnet, hvis du har langt hår! — Der skal altid bæres sikkerhedshjelm, når du arbejder med kædesaven. Sikkerhedshjelmen skal regelmæssigt kontrolleres for beskadigelse og skal udskif- tes senest efter 5 år. Brug kun godkendte sikkerhedshjelme.108 DANSK — Sikkerhedshjelmens ansigtsskærm (eller beskyttelsesbrillerne) beskytter dig mod savsmuld og træspåner. Bær altid beskyttel- sesbriller eller ansigtsskærm, når du bruger kædesaven, for at undgå øjenskader. — Bær passende udstyr til beskyttelse mod støj (øremuffer, ørepropper osv.) — Beskyttelsesjakken består af 22 lag nylon og beskytter operatøren mod snitsår. Den skal altid bæres, når du arbejder fra plat- forme i højden (kraner, lifte), fra platforme, der er monteret på stiger, eller når du klatrer med reb. — De beskyttende overallbukser er fremstillet af nylontøj med 22 lag og beskytter mod snitsår. Vi anbefaler kraftigt brug af disse. — Beskyttelseshandsker fremstillet af kraftigt læder er en del af det anbefalede udstyr og skal altid bæres ved brug af kædesaven. — Under brug af kædesaven skal der altid bæres sikkerhedssko eller sikkerheds- støvler med skridsikre såler, stålsnuder og benbeskyttelse. Sikkerhedssko, der er forsy- net med et beskyttelseslag, yder beskyttelse mod snitsår og sørger for sikkert fodfæste. Ved arbejde i træer skal sikkerhedsstøvlerne være egnet til klatreteknik. Vibration

1. Personer med dårligt blodomløb, der udsættes for

kraftige vibrationer, kan risikere beskadigelse af blodkar eller nervesystemet. Vibrationer kan med- føre følgende symptomer i ngre, hænder eller håndled: “Sovende” led (følelsesløshed), prikken, smerte, stikkende fornemmelse, ændring af hud- farven eller af huden. Søg læge, hvis nogen af disse symptomer opstår! For at undgå risiko for “hvide ngre” skal du holde dine hænder varme under brugen og holde udstyret og tilbehøret i god stand. GEM DENNE BRUGSANVISNING. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller for- sømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. Vigtige sikkerhedsinstruktioner for akkuen

1. Læs alle instruktioner og advarselsmærkater

på (1) akku-opladeren, (2) akkuen og (3) pro- duktet, som anvender akku.

2. Lad være med at skille akkuen ad.

3. Hold straks op med anvendelsen, hvis brugs-

tiden er blevet stærkt afkortet. Fortsat anven- delse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.

4. Hvis De har fået elektrolytvæske i øjnene,

skal De straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan De miste synet.

5. Vær påpasselig med ikke at komme til at kort-

slutte akkuen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, for eksempel søm, mønter og lignende. (3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan forårsage en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog værktøjstop.

6. Opbevar ikke værktøjet og akkuen på et sted,

hvor temperaturen kan nå eller overstige 50 °C.

7. Lad være med at brænde akkuen, selv ikke i til-

fælde, hvor den har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.

8. Lad være med at brænde akkuen eller udsætte

9. Anvend ikke en beskadiget akku.

10. De indbyggede litium-ion-batterier er underlagt

lovkrav vedrørende farligt gods. Ved kommerciel transport, f.eks. af tredjeparts transportselskaber, skal særlige krav til forpakning og mærkning overholdes. Ved forberedelse af udstyret til forsendelse skal du kontakte en ekspert i farligt gods. Overhold også eventuel mere detaljeret national lovgivning. Tape eller tildæk åbne kontakter, og pak batte- riet på en måde, så det ikke kan ytte sig rundt i pakningen.

11. Når akkuen bortskaffes, skal du fjerne den fra

maskinen og bortskaffe den på et sikkert sted. Følg de lokale love vedrørende bortskaffelsen af batterier.

Brug kun batterierne med de produkter, som Makita specicerer. Hvis batterierne installeres i ikke-kompatible produkter, kan det medføre brand, kraftig varme, eksplosion eller udsivning af elektrolyt.

13. Hvis maskinen ikke skal bruges i længere

tid ad gangen, skal du fjerne batteriet fra maskinen. GEM DENNE BRUGSANVISNING. FORSIGTIG: Brug kun originale batterier fra Makita. Brug af uoriginale Makita-batterier, eller batterier som er blevet ændret, kan muligvis medføre brud på batteriet, hvilket kan forårsage brand, per- sonskade eller beskadigelse. Det ugyldiggør også Makita-garantien for Makita-maskinen og opladeren. Tips til opnåelse af maksimal akku-levetid

1. Oplad akkuen, inden den er helt aadet. Stop

altid værktøjet, og oplad akkuen, hvis De bemærker, at værktøjeffekten er aftagende.

2. Genoplad aldrig en fuldt opladet akku.

Overopladning vil afkorte akkuens levetid.

3. Oplad akkuen ved stuetemperatur ved 10 °C -

40 °C. Lad altid en varm akku få tid til at køle af, inden den oplades.

4. Oplad akkuen, hvis De ikke skal bruge den i

længere tid (mere end seks måneder).109 DANSK

BESKRIVELSE AF DELENE

► Fig.2 1 Batteriindikator 2 Kontrolknap 3 Afbryderknap 4 Øverste håndtag 5 Låsehåndtag 6 Frontkappe 7 Sværd 8 Savkæde 9 Kædefanger 10 Holdemøtrik 11 Kædejusteringsskrue 12 Akku 13 Hovedstrømlampe 14 Tilstandsindikator 15 Hovedafbryder 16 Hætte 17 Justeringsskrue (til oliepumpe) 18 Karabinhage 19 Forreste håndtag 20 Olietankdæksel 21 Barkstøtte 22 Sværdbeskytter - - - - FUNKTIONSBESKRIVELSE FORSIGTIG: Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funktioner på maskinen. Isætning eller fjernelse af akkuen FORSIGTIG: Sluk altid for værktøjet, før De monterer eller fjerner akkuen. FORSIGTIG: Hold værktøjet og akkuen fast ved montering eller fjernelse af akkuen. Hvis De ikke holder værktøjet og akkuen fast, kan de glide ud af hænderne på Dem og forårsage beskadigelse af værktøjet og akkuen eller personskade. ► Fig.3: 1. Rød indikator 2. Knap 3. Akku Akkuen fjernes ved, at De trækker den ud af værktøjet, idet De skyder knappen på forsiden af akkuen i stilling. Akkuen monteres ved, at De sætter tungen på akkuen ud for noten i kabinettet og lader den glide på plads. Sæt den hele vejen ind, så den låses på plads med et lille klik. Hvis den røde indikator på oversiden af knap- pen er synlig, betyder det, at den ikke er tilstrækkeligt låst. FORSIGTIG: Monter altid akkuen helt, indtil den røde indikator ikke længere er synlig. Hvis dette ikke gøres, kan den falde ud af værktøjet ved et uheld, hvorved De selv eller personer i nærheden kan komme til skade. FORSIGTIG: Brug ikke magt ved montering af akkuen. Hvis akkuen ikke glider på plads uden problemer, betyder det, at den ikke sættes i på korrekt vis. Indikation af den resterende batteriladning ► Fig.4: 1. Batteriindikator 2. Kontrolknap Tryk på kontrolknappen for at få vist de resterende batteriladning. Batteriindikatorerne svarer til hvert enkelt batteri. Status på batteriindikator Resterende batteriladning Tændt Slukket Blinker 50% til 100% 20% til 50% 0% til 20% Genoplad batteriet Indikation af den resterende batteriladning Kun til akkuer med indikatoren ► Fig.5: 1. Indikatorlamper 2. Kontrolknap Tryk på kontrolknappen på akkuen for at få vist den reste- rende batteriladning. Indikatorlampen lyser i nogle sekunder. Indikatorlamper Resterende ladning Tændt Slukket Blinker 75% til 100% 50% til 75% 25% til 50% 0% til 25% Genoplad batteriet. Der er muligvis fejl i batteriet.110 DANSK BEMÆRK: Afhængigt af brugsforholdene og den omgivende temperatur kan indikationen afvige en smule fra den faktiske ladning. Beskyttelsessystem til værktøj/batteri Maskinen er udstyret med et beskyttelsessystem til maski- nen/batteriet. Dette system afbryder automatisk strømmen til motoren for at forlænge maskinens og batteriets levetid. Maskinen stopper automatisk under brugen, hvis maskinen eller batteriet udsættes for et af følgende forhold: Overbelastningsbeskyttelse Hvis batteriet anvendes på en måde, der bevirker, at det forbruger en unormal mængde strøm, vil maskinen automatisk stoppe, og hovedstrømlampen blinker grønt. I denne situation skal du slukke for maskinen og stoppe den anvendelse, som bevirkede, at maskinen blev overbelastet. Start derefter maskinen igen ved at tænde for den. Beskyttelse mod overophedning Hvis maskinen eller batteriet er overophedet, stopper maskinen automatisk, og hovedstrømlampen lyser rødt. Lad i så fald maskinen og batteriet køle ned, før der tændes for maskinen igen. BEMÆRK: Under forhold med høje temperaturer vil beskyttelsen mod overophedning sandsynligvis fun- gere, og maskinen stopper automatisk. Beskyttelse mod overaadning Hvis batteriladningen er for lav, stopper maskinen auto- matisk, og hovedstrømlampen blinker rødt. Tag i så fald batteriet ud af maskinen, og lad batteriet op. Hovedafbryder ADVARSEL: Sluk altid for hovedafbryderen, når maskinen ikke bruges. Hvis du vil tænde for maskinen, skal du trykke på hovedafbryderen, indtil hovedstrømlampen lyser grønt. Tryk på hovedafbryderen igen for at slukke. ► Fig.6: 1. Hovedstrømlampe 2. Tilstandsindikator

• Hvis du tænder for hovedafbryderen, mens lås fra-håndtaget og afbryderknappen holdes nede.

• Hvis du trykker på afbryderknappen, mens kædebremsen er aktiveret.

• Hvis du slipper kædebremsen, mens lås fra-håndtaget holdes nede, og der trykkes på afbryderknappen. BEMÆRK: Denne maskine har en funktion til auto- matisk slukning. For at undgå utilsigtet start slukker hovedafbryderen automatisk, når der ikke trykkes på afbryderknappen i en vis periode, efter at der tændes for hovedafbryderen. Du kan bruge maskinen i tilstand med øget drejnings- moment for at skære i tykke grene eller hårde grene. Hvis du vil bruge maskinen i tilstand med øget drej- ningsmoment, skal du trykke på hovedafbryderen i nogle sekunder, mens der er slukket for maskinen, indtil tilstandsindikatoren lyser grønt. BEMÆRK: Du kan bruge maskinen i tilstand med øget drejningsmoment i op til 60 sekunder. Afhængigt af brugsforholdene skifter denne tilstand til normal tilstand i løbet af mindre end 60 sekunder. BEMÆRK: Hvis tilstandsindikatoren blinker grønt, når du trykker på hovedafbryderen i nogle sekunder, er tilstand med øget drejningsmoment ikke tilgænge- lig. Følg i så fald nedenstående trin.

• Tilstand med øget drejningsmoment er ikke tilgængelig umiddelbart efter en skæring. Vent i mindst 10 sekunder, og tryk derefter på hoved- afbryderen i nogle sekunder igen.

• Hvis du bruger tilstand med øget drejnings- moment adskillige gange, begrænses brugen af tilstand med øget drejningsmoment for at beskytte batteriet. Hvis tilstand med øget drej- ningsmoment ikke er tilgængelig, efter at du har ventet i mere end 10 sekunder, skal du udskifte akkuen med en, der er fuldt opladet, eller gen- oplade akkuen. BEMÆRK: Hvis hovedstrømlampen lyser rødt, eller den blinker rødt eller grønt, skal du se i instruktio- nerne til beskyttelsessystemet til maskinen/batteriet. Afbryderbetjening ADVARSEL: Af hensyn til din sikkerhed er maskinen forsynet med et låsehåndtag, der for- hindrer, at maskinen starter ved et uheld. Brug ALDRIG maskinen, hvis den kører, når du trykker på afbryderknappen uden at trykke på låsehånd- taget. Indlever maskinen til vores autoriserede servicecenter til korrekt reparation, FØR den benyttes igen. ADVARSEL: Brug ALDRIG tape til at fastgøre aåsehåndtaget eller på anden måde omgå dets formål og funktion. FORSIGTIG: Inden akkuen sættes i maskinen, bør De altid kontrollere, at afbryderknappen fun- gerer korrekt, og returnerer til “OFF”-positionen, når den slippes. BEMÆRKNING: Tryk ikke hårdt på afbryder- knappen uden at trykke på aåsehåndtaget. Dette kan forårsage afbryderbeskadigelse. For at forhindre, at der trykkes på afbryderknappen ved et uheld, er den forsynet med et lås fra-håndtag. Maskinen startes ved at trykke lås fra-håndtaget ned og trykke på afbryderknappen. Maskinens hastighed øges ved at trykke hårdere på afbryderknappen. Slip afbry- derknappen for at stoppe. ► Fig.7: 1. Afbryderknap 2. Låsehåndtag111 DANSK Kontrol af kædebremsen FORSIGTIG: Hold kædesaven med begge hænder, når du starter den. Hold det øverste håndtag med højre hånd og det forreste håndtag med venstre hånd. Sværdet og kæden må ikke være i berøring med nogen genstand. FORSIGTIG: Hvis savkæden ikke stopper umiddelbart, når denne test udføres, må saven ikke under nogen omstændigheder anvendes. Kontakt vores autoriserede servicecenter.

1. Tryk først på låsehåndtaget, og tryk derefter på

afbryderknappen. Savkæden starter øjeblikkeligt.

2. Skub frontkappen fremad med håndryggen.

Kontroller, at savkæden stopper umiddelbart. ► Fig.8: 1. Frontkappe 2. Ulåst position 3. Låst position Kontrol af stopbremsen FORSIGTIG: Hvis savkæden ikke stopper inden for to sekunder, når denne test udføres, skal du holde op med at bruge kædesaven og kontakte vores autoriserede servicecenter. Lad kædesaven køre, og slip derefter afbryderknappen helt. Savkæden skal være helt stoppet inden for to sekunder. Justering af kædesmøringen Du kan justere oliepumpens fremføringsforhold med justeringsskruen ved hjælp af universalnøglen. Mængden af olie kan justeres i 3 trin. Åbn hætten for at justere justeringsskruen. ► Fig.9: 1. Hætte 2. Justeringsskrue Karabinhage (sted til fastgørelse af reb) Du kan hænge maskinen op ved at fastgøre rebet til karabinhagen. Træk karabinhagen op, og bind den med rebet. ► Fig.10: 1. Karabinhage Barkstøtte Maskinen er udstyret med barkstøtten som standard. Bed et autoriseret Makita-servicecenter om at foretage udskiftning af barkstøtten. Når du udfører skæring, skal du sætte barkstøtten ind i stammen og bruge den som en vægtstang. Elektronisk funktion Maskinen er udstyret med elektroniske funktioner for nem betjening.

• Konstant hastighedskontrol Funktionen til hastighedskontrol sørger for konstant rotationshastighed uanset belastningsforholdene. SAMLING FORSIGTIG: Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres noget arbejde på maskinen. FORSIGTIG: Undlad at berøre savkæden med bare hænder. Bær altid beskyttelseshandsker, når du håndterer savkæden. Afmontering eller montering af savkæden FORSIGTIG: Savkæden og sværdet er stadig varme lige efter brugen. Lad dem køle tilstræk- keligt af, inden der udføres noget arbejde på maskinen. FORSIGTIG: Udfør proceduren med at mon- tere eller fjerne savkæden på et rent sted uden savsmuld og lignende. For at fjerne savkæden skal du udføre følgende trin:

1. Frigør kædebremsen ved at trække i frontkappen.

2. Løsn kædejusteringsskruen og derefter

holdemøtrikken. ► Fig.11: 1. Kædejusteringsskrue 2. Holdemøtrik

3. Fjern kædehjulsdækslet, og fjern derefter savkæ-

den og sværdet fra kædesavens karosseri. For at montere savkæden skal du udføre følgende trin:

1. Kontroller savkædens retning. Tilpas savkædens

retning med retningen på mærket på kædesavens karosseri.

2. Sæt den ene ende af savkæden på toppen af

3. Monter den anden ende af savkæden omkring

kædehjulet, og monter derefter sværdet på kæde- savens karosseri, idet du justerer hullet på sværdet i forhold til stiften på kædesavens karosseri. ► Fig.12: 1. Kædehjul 2. Hul

4. Sæt fremspringet og stiften på kædehjulsdækslet

på kædesavens karosseri, og luk derefter dækslet, så bolten og stiften på kædesavens karosseri møder mod- parterne på dækslet. ► Fig.13: 1. Fremspring 2. Kædehjulsdæksel 3. Bolt

5. Tilspænd holdemøtrikken for at fastgøre kæde-

hjulsdækslet, og løsn den derefter en smule for at justere spændingen. ► Fig.14: 1. Holdemøtrik Justering af savkædens spænding FORSIGTIG: Stram ikke savkæden for meget. Ekstrem høj spænding af savkæden kan forårsage brud på savkæden og slitage af sværdet. FORSIGTIG: En kæde, der er for løs, kan hoppe af sværdet, og den kan forårsage en ulykke med tilskadekomst.112 DANSK Savkæden kan blive løs efter mange timers brug. Kontroller fra tid til anden savkædens spænding inden brug.

1. Frigør kædebremsen ved at trække i frontkappen.

2. Løsn holdemøtrikken en smule for at løsne kæde-

hjulsdækslet let. ► Fig.15: 1. Holdemøtrik

3. Løft spidsen på sværdet en smule op, og juster

kædens spænding. Drej kædejusteringsskruen med uret for at stramme den, drej den mod uret for at løsne den. For kædeblad 90PX og 91PX: Stram savkæden, indtil den nederste side af savkæden passer ind i sværdkanten som vist. ► Fig.16: 1. Sværd 2. Savkæde

3. Kædejusteringsskrue

For kædeblad 25AP: Stram savkæden, så afstanden mellem midten af den nederste side af sværdet og savkæden er cirka 1 mm til 2 mm.

4. Hold fortsat sværdet let, og stram

kædehjulsdækslet. For kædeblad 90PX og 91PX: Sørg for, at savkæden ikke sidder løs på den nederste side. For kædeblad 25AP: Sørg for, at afstanden mellem midten af den nederste side af sværdet og savkæden er cirka 1 mm til 2 mm.

5. Stram holdemøtrikken for at fastgøre

kædehjulsdækslet. ► Fig.17: 1. Holdemøtrik ANVENDELSE Smøring Savkæden smøres automatisk, når maskinen er i brug. Kontroller regelmæssigt mængden af tilbageværende olie i olietanken gennem olieskueglasset. For at fylde tanken op skal du lægge kædesaven på siden og derefter trykke på olietankdækslet og tage olietankdækslet af. Den korrekte mængde olie er 200 ml. Når tanken er fyldt op, skal du sikre dig, at olietank- dækslet er strammet fast til. ► Fig.18: 1. Olietankdæksel 2. Olieskueglas Hold kædesaven væk fra træet efter påfyldningen. Start den, og vent, indtil der er tilstrækkeligt smøremiddel på savkæden. ► Fig.19 BEMÆRKNING: Når der påfyldes kædeolie for første gang, eller tanken fyldes op igen, efter at den er blevet helt tom, skal der påfyldes olie op til bundkanten af påfyldningsstudsen. Ellers kan olieforsyningen blive hindret. BEMÆRKNING: Brug en savkædeolie, der ude- lukkende er beregnet til Makita-kædesave, eller tilsvarende olie, som fås i handelen. BEMÆRKNING: Anvend aldrig olie, som inde- holder snavs og partikler, eller ygtig olie. BEMÆRKNING: Ved beskæring af træer skal der anvendes planteolie. Mineralsk olie kan skade træerne. BEMÆRKNING: Kontroller inden skæringen, at det medfølgende olietankdæksel er skruet på plads.

ARBEJDE MED KÆDESAVEN

FORSIGTIG: Førstegangsbrugeren bør som minimum øve sig på at skære bjælker på en sav- buk eller et stativ. FORSIGTIG: Ved savning af forhåndsskåret tømmer, skal der anvendes en sikker støtte (sav- buk eller stativ). Støt ikke arbejdsstykket med foden, og lad ikke andre holde eller støtte det. FORSIGTIG: Beskyt runde stykker mod rotation. FORSIGTIG: Hold alle kropsdele væk fra savkæden, når motoren er i gang. FORSIGTIG: Hold fast på kædesaven med begge hænder, når motoren kører. FORSIGTIG: Stræk dig ikke for langt. Sørg hele tiden for sikkert fodfæste og balance. BEMÆRKNING: Du må aldrig kaste eller tabe maskinen. BEMÆRKNING: Undlad at tildække maskinens ventilationsåbninger. Beskæring af træer Bring kædesavens karosseri i kontakt med den gren, der skal skæres, inden du tænder for saven. Ellers kan sværdet rokke med tilskadekomst af operatøren som resultat. Sav det træ, der skal skæres, ved blot at ytte den ned ved at benytte kædesavens vægt. ► Fig.20 Hvis man ikke kan skære igennem tømmeret i et enkelt strøg: Udøv et let tryk på håndtaget, og fortsæt med at save, og træk kædesaven en smule tilbage. ► Fig.21 Ved skæring af tykke grene skal du først lave en smal underskåren rille og derefter foretage det færdige snit fra toppen. ► Fig.22113 DANSK Hvis du forsøger at skære tykke grene af nedefra, kan grenen lukke omkring den og klemme savkæden fast i snittet. Hvis du forsøger at skære tykke grene af oppefra uden en smal underskåren rille, kan grenen splintres. ► Fig.23 Skæring i træstammer

1. Hvil kædesavens karosseri mod det træ, der skal

2. Lad savkæden køre, og sav ned i træet, idet du

bruger det øverste håndtag til at løfte saven og det forreste til at styre den.

3. Fortsæt snittet ved at udøve et let tryk på det

øverste håndtag og trække saven let tilbage. BEMÆRKNING: Sluk for kædesaven mellem snittene, hvis du laver ere snit. FORSIGTIG: Hvis den øverste kant af svær- det bruges til at skære, kan kædesaven blive slyn- get mod dig selv, hvis kæden kommer i klemme. Skær derfor med den nederste kant, så saven i givet fald slynges væk fra dig. ► Fig.25 Bæring af maskinen Før du bærer maskinen, skal du altid aktivere kæde- bremsen og fjerne akkuerne fra maskinen. Monter derefter sværdbeskytteren. Dæk ligeledes akkuen med batteridækslet. ► Fig.26: 1. Sværdbeskytter 2. Batteridæksel VEDLIGEHOLDELSE FORSIGTIG: Vær altid sikker på, at værk- tøjet er slukket, og at akkuen er taget ud, inden De begynder at udføre inspektion eller vedligeholdelse. FORSIGTIG: Bær altid beskyttelseshandsker, når der udføres eftersyn eller vedligeholdelse. BEMÆRKNING: Anvend aldrig benzin, rense- benzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner. For at opretholde produktets SIKKERHED og PÅLIDELIGHED må reparation, vedligeholdelse eller justering kun udføres af et autoriseret Makita ser- vicecenter eller fabriksservicecenter med anvendelse af Makita reservedele. Slibning af savkæden Slib savkæden, når:

• Der frembringes melet savsmuld, når der skæres i fugtigt træ,

• Kæden kun gennemskærer træet med besvær, selv hvis der anvendes et kraftigt tryk,

• Skærekanten er tydeligt beskadiget,

• Saven trækker til venstre eller højre i træet. (for- årsaget af uensartet slibning af savkæden eller beskadigelse af kun den ene side) Slib savkæden hyppigt, men kun en smule ad gangen. To eller tre strøg med en l er sædvanligvis tilstrække- ligt til at udføre en almindelig slibning. Når savkæden er blevet slebet adskillige gange, skal den slibes på vores autoriserede servicecenter. Slibningskriterier: ADVARSEL: For stor afstand mellem skæ- rekant og dybdemåleren forøger risikoen for tilbageslag. ► Fig.27: 1. Skærerlængde 2. Afstand mellem skæ- rekant og dybdemåler 3. Mindste skærer- længde (3 mm) — Alle skærerlængder skal være ens. Forskellige skærerlængder vil forhindre savkæden i at køre ubesværet og kan forårsage, at savkæden brækker. — Slib ikke kæden, når der er nået en skærerlængde på 3 mm eller derunder. Kæden skal udskiftes med en ny. — Savspånstykkelsen bestemmes af afstanden mel- lem dybdemåleren (rund næse) og skærekanten. — De bedste skæreresultater opnås med følgende afstand mellem skærekanten og dybdemåleren.

• Kædeblad 25AP: 0,65 mm ► Fig.28 — Slibningsvinklen på 30° skal være den samme på alle skærere. Forskellige skærervinkler medfører, at kæden kører ujævnt og uensartet, fremskynder slitage og medfører, at kæden brækker. — Brug en passende rund l, så den korrekte slib- ningsvinkel holdes mod tænderne.

• Kædeblad 25AP: 55° Fil og korrekt anvendelse af l — Anvend en speciel rund l (ekstraudstyr) til savkæ- der til at skærpe kæden. Almindelige runde ler er ikke egnede. — Diameter på den runde l for hver savkæde er som følger:

• Kædeblad 25AP: 4,0 mm — Filen bør kun være i kontakt med skæreren ved fremadstrøget. Hæv len fra skæreren ved returstrøget.114 DANSK — Slib den korteste skærer først. Længden af denne korteste skærer bliver standard for alle skærende led på savkæden. — Før len som vist på illustrationen. ► Fig.29: 1. Fil 2. Savkæde — Det er nemmere at føre len, hvis der anven- des en lholder (ekstraudstyr). Filholderen har afmærkninger til den korrekte slibningsvinkel på 30° (sæt afmærkningerne parallelt med savkæ- den) og begrænser dybden af gennemskæringen (til 4/5 af ldiameteren). ► Fig.30: 1. Filholder — Kontroller, når kæden er skærpet, højden af dybdemåleren ved hjælp af kædemålerværktøjet (ekstraudstyr). ► Fig.31 — Fjern alt fremspringende materiale, hvor småt det end måtte være, ved hjælp af en speciel ad l (ekstraudstyr). — Afrund forsiden af dybdemåleren igen. Rengøring af sværdet Spåner og savsmuld samler sig i sværdrillen. De kan tilstoppe sværdrillen og hindre oliestrømningen. Fjern altid spåner og savsmuld, hver gang du sliber eller udskifter savkæden. ► Fig.32 Rengøring af kædehjulsdækslet Spåner og savsmuld samler sig inde i kædehjulsdæks- let. Fjern kædehjulsdækslet og savkæden fra maskinen, og fjern derefter spåner og savsmuld. ► Fig.33 Rengøring af olieudløbshullet Små støv- og andre partikler kan samle sig i olieud- løbshullet under arbejdet. Dette støv og andre partikler kan forringe oliestrømmen og medføre en utilstrækkelig smøring af hele savkæden. Rengør olieudløbshullet som vist herunder, hvis oliestrømmen er for svag ved toppen af sværdet.

1. Fjern kædehjulsdækslet og savkæden fra

hjælp af en kærvskruetrækker eller lignende. ► Fig.34: 1. Kærvskruetrækker 2. Olieudløbshul

3. Sæt akkuen i maskinen. Tryk på afbryderknappen

for at fjerne akkumulerede støv- og andre partikler fra olieudløbshullet ved at lade kædeolie yde ud.

4. Tag akkuen ud af maskinen. Monter kædehjuls-

dækslet og savkæden på maskinen igen. Udskiftning af kædehjulet FORSIGTIG: Et udtjent kædehjul vil beska- dige en ny savkæde. I så fald skal kædehjulet skiftes ud med et nyt. Kontroller kædehjulets tilstand, inden en ny savkæde monteres. ► Fig.35: 1. Kædehjul 2. Områder, der slides Sæt altid en ny låsering på, når kædehjulet skiftes ud. ► Fig.36: 1. Låsering 2. Kædehjul BEMÆRKNING: Kontroller, at kædehjulet er installeret som vist på guren. Opbevaring af maskinen

1. Rengør maskinen, inden den lægges til opbeva-

ring. Fjern alle spåner og savsmuld fra maskinen, efter at kædehjulsdækslet er taget af.

2. Når maskinen er rengjort, skal den køres uden

belastning for at smøre savkæden og sværdet.

3. Dæk sværdet med sværdbeskytteren.

4. Tøm olietanken.115 DANSK

Vejledning i periodisk vedligeholdelse For at sikre en lang levetid, undgå skader og sikre, at sikkerhedsanordningerne fungerer fuldt ud, skal følgende vedligeholdelse udføres regelmæssigt. Garantikrav godtages kun, hvis dette arbejde er blevet udført regelmæssigt og korrekt. Såfremt den foreskrevne vedligeholdelse ikke udføres, kan det medføre ulykker! Brugeren af kædesaven bør ikke udføre vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsvejledning. Alt sådant arbejde bør ude- lukkende udføres af vores autoriserede servicecenter. Kontrolpunkt / Driftstid Før brug Hver dag Hver uge Hver 3. måned Årligt Før opbevaring Kædesav Inspektion.

Savkæde Inspektion. - - - - - Skærpes om nødvendigt.

Sværd Inspektion. - - - - Fjern fra kædesaven.

Få den regelmæssigt kontrolleret på autoriseret servicecenter.

Smøring af kæden Kontroller olietilførslen.

Olietankdæksel Kontroller spændingen.

FEJLFINDING Udfør selv en inspektion, inden De anmoder om reparation. Hvis De opdager et problem, som ikke er forklaret i brugsanvisningen, må De ikke forsøge at adskille maskinen. Rådfør Dem i stedet med et autoriseret Makita Servicecenter, og brug altid originale Makita udskiftningsdele til reparationer. Fejl Årsag Løsning Kædesaven starter ikke. Akkuen er ikke indsat. Indsæt en opladet akku. Akku-problem (lav spænding). Genoplad akkuerne. Udskift akkuen, hvis genopladning ikke løser problemet. Hovedafbryderen er slået fra. Der slukkes automatisk for kædesaven, hvis den ikke betjenes i en vis periode. Tænd for hovedafbryderen igen. Savkæden kører ikke. Kædebremsen er aktiveret. Frigør kædebremsen. Motoren holder op med at køre efter kort tids brug. Akkuens opladningsniveau er lavt. Genoplad akkuerne. Udskift akkuen, hvis genopladning ikke løser problemet. Ingen olie på kæden. Olietanken er tom. Fyld olietanken. Olieføringssporet er snavset. Rengør sporet. Dårlig oliefremføring. Juster mængden af oliefremføringen med justeringsskruen. Kædesaven når ikke op på maks. omdrejningshastighed. Akkuen er sat forkert i. Sæt akkuerne i som beskrevet i denne brugervejledning. Batteriladningen er faldende. Genoplad akkuen. Udskift akkuen, hvis genopladning ikke løser problemet. Drivsystemet fungerer ikke korrekt. Bed vores autoriserede servicecenter i dit område om reparation. Hovedstrømlampen blinker grønt. Der er trykket på afbryderknappen under forhold, hvor maskinen ikke kan anvendes. Tryk på afbryderknappen, efter at der er tændt for hovedafbryderen, og kædebrem- sen er frigivet. Kæden stopper ikke, selvom kædebrem- sen aktiveres: Stop omgående maskinen! Bremsebåndet er nedslidt. Bed vores autoriserede servicecenter i dit område om reparation. Unormale vibrationer: Stop omgående maskinen! Løst sværd eller savkæde. Juster sværdets og savkædens spænding. Funktionsfejl på maskinen. Bed vores autoriserede servicecenter i dit område om reparation. Tilstand med øget drejningsmoment er ikke tilgængelig, efter at du har udskiftet akkuen med en, der er fuldt opladet. Afhængigt af brugsforholdene er tilstand med øget drejningsmoment ikke tilgænge- lig efter udskiftning af akkuen. Brug maskinen i normal tilstand, indtil den installerede akku bliver tom, og udskift der- efter akkuen med en, der er fuldt opladet, eller genoplad akkuen. Savkæden kan ikke installeres. Kombinationen af savkæde og kædehjul er ikke korrekt. Brug den rigtige kombination af savkæde og kædehjul ved at se afsnittet for specikationer. EKSTRAUDSTYR FORSIGTIG: Det følgende tilbehør og eks- traudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvis- ning. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål. Hvis De behøver hjælp ved valg af tilbehør eller ønsker yderligere informationer, bedes De kontakte Deres lokale Makita servicecenter.
