KULLANIM KILAVUZU WRE 1855 Kärcher

Genel uyarılar.... 79

Güvenlik bilgileri.... 79

Akü paketi/şarj cihazı 80

Amaca uygun kullanım.... 80

Çevre koruma.... 80

Aksesuarlar ve yedek parçalar...... 80

Teslimat kapsamı 80

Güvenlik tertibatları 80

Cihazdaki simgeler.... 81

Cihaz açıklaması.... 81

Montaj 81

İşletime alma.... 82

İşletme.... 82

Taşıma....83

Depolama....83

Bakım ve koruma 83

Arıza durumunda yardım.... 84

Garanti 84

Teknik bilgiler.... 84

AB Uygunluk Beyanı 85

Genel uyarılar

Cihazı ilk kez kullanmadan önce bu orijinal kullanım kılavuzu-

nu okuyun ve buradaki bilgilere göre hareket edin. Orijinal kullanım kılavuzunu daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

Güvenlik bilgileri

Genel güvenlik bilgileri

⚠️ TEHLIKE ● Boğulma tehlikesi. Ambalaj folyolarını çocuklardan uzak tutunuz.

⚠️ UYARI ● Fiziksel, duyusal veya zihin-sel kabiliyetleri azalmış veya deneyim ve bilgi eksikliği olan kişiler, yalnızca düzgün şekilde gözetim altında tutulmaları ya da güvenlik konusunda eğitilmiş bir kişi tarafından cihazın güvenli kullanımı ile ilgili talimat almaları ve ortaya çıkan tehlikeleri anlamaları durumunda cihazı kullanabilirler.

- Çocukların bu cihazı kullanması yasaktır. - Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır. Not - Çalışma alanında başka bir kişi veya hayvan varsa cihazı çalıştırmayın.

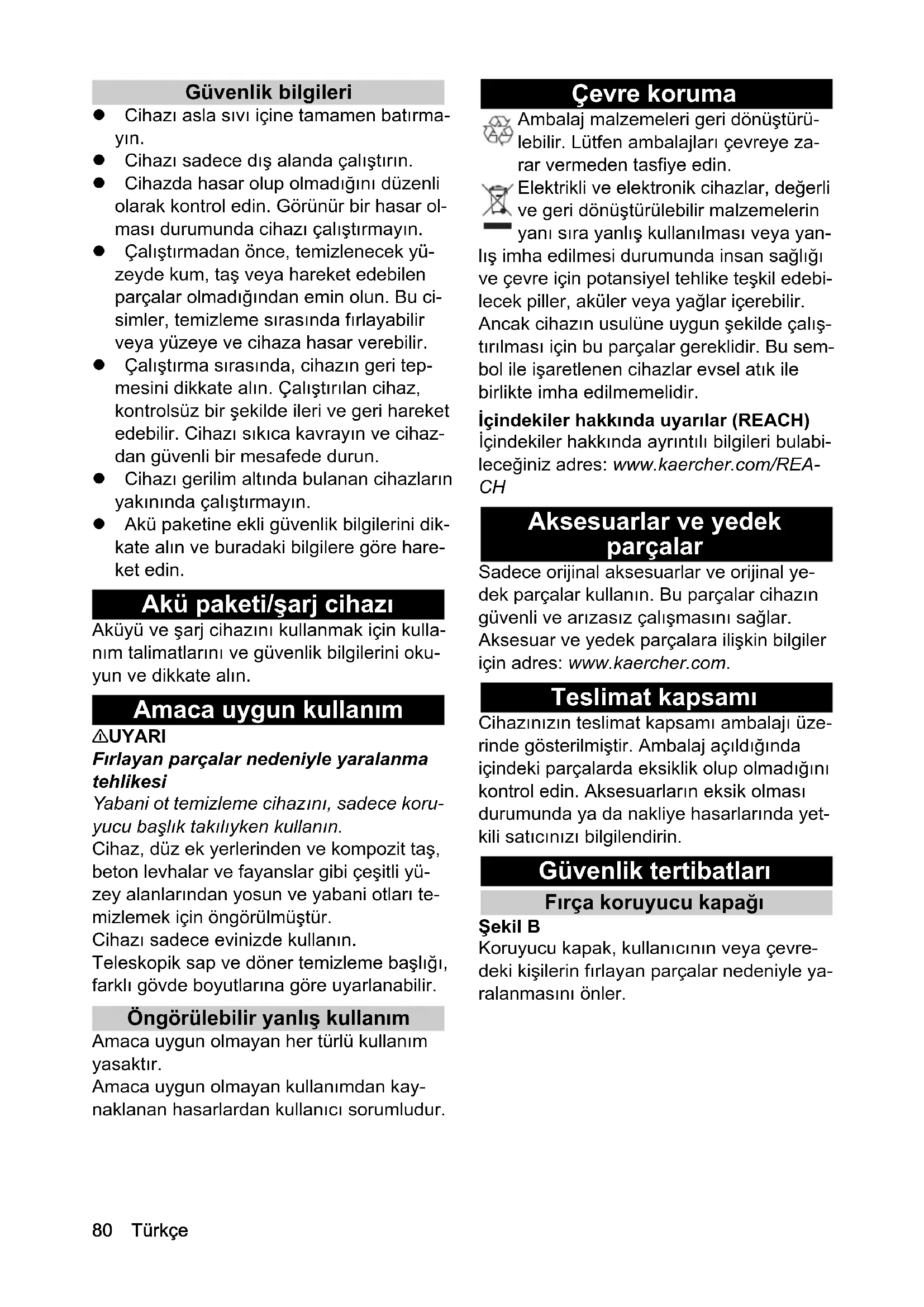

Güvenlik bilgileri

• Cihazı asla sıvı içine tamamen batırma-yın.
• Cihazı sadece dış alanda çalıştırın.
• Cihazda hasar olup olmadığını düzenli olarak kontrol edin. Görünür bir hasar olması durumunda cihazı çalıştırmayın.
• Çalıştırmadan önce, temizlenecek yüzeyde kum, taş veya hareket edebilen parçalar olmadığından emin olun. Bu cisimler, temizleme sırasında fırlayabilir veya yüzeye ve cihaza hasar verebilir.
• Çalıştırma sırasında, cihazın geri tepmesini dikkate alın. Çalıştırılan cihaz, kontrolsüz bir şekilde ileri ve geri hareket edebilir. Cihazı sıkıca kavrayın ve cihazdan güvenli bir mesafede durun.
• Cihazı gerilim altında bulanan cihazların yakınında çalıştırmayın.
• Akü paketine ekli güvenlik bilgilerini dikkate alın ve buradaki bilgilere göre hareket edin.

Akü paketi/şarj cihazı

Aküyü ve şarj cihazını kullanmak için kullanım talimatlarını ve güvenlik bilgilerini okuyun ve dikkate alın.

Amaca uygun kullanım

⚠UYARI

Fırlayan parçalar nedeniyle yaralanma tehlikesi

Yabani ot temizleme cihazını, sadece koru-yucu başlık takılıyken kullanın.

Cihaz, düz ek yerlerinden ve kompozit taş, beton levhalar ve fayanslar gibi çeşitli yüzey alanlarından yosun ve yabancı otları temizlemek için öngörülmüştür.

Cihazı sadece evinizde kullanın.

Teleskopik sap ve döner temizleme başlığı, farklı gövde boyutlarına göre uyarlanabilir.

Öngörülebilir yanlış kullanım

Amaca uygun olmayan her türlü kullanım yasaktır.

Amaca uygun olmayan kullanımdan kaynaklanan hasarlardan kullanıcı sorumludur.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir.

Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REA-CH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Güvenlik tertibatları

Fırça koruyucu kapağı

Sekil B

Koruyucu kapak, kullanıcıının veya çevre- deki kişilerin fırlayan parçalar nedeniyle ya- ralanmasını önler.

Cihazdaki simgeler

Fırlayan nesneler ile ilgili ikaz.

Diğer kişileri çalışma alanından uzak tutun.

Cihazı çalıştırırken, uygun kulaklık ve koruyucu gözlük kullanın.

Cihazı yağmura ve su sıçrama- sına karşı koruyun.

Boyu 177 cm'ye kadar olan kullanıcılar için.

178 cm'den uzun kullanıcılar için.

Nesnelerin altında kullanım için, örneğin bir bank.

Kıl fırça kapağını açmak için dönüş yönü.

Kıl fırça kapağını kapatmak için dönüş yönü.

Cihaz açıklaması

Resim için bkz. Grafik sayfaları Şekil A

①Döner naylon fırça
②Döner temizleme başlığı
③Döner temizleme başlığının kilit açma tuşu
④Teleskopik sap
⑤ ikinci tutamak
⑥Teleskopik sap kilit açma tuşu
⑦Cihaz şalteri kilit açma tuşu
⑧Tutamak
⑨Cihaz şalteri
⑩18 V Battery Power akü paketi için yuva
⑪ Akü paketi kilit açma mekanizması tuşu
⑫ Tip etiketi
⑬Fırça koruyucu kapağı
⑭Kıl fırça için kapaklı kılavuz yardımı

Montaj

1. Ekteki borunun konik tarafını motor mu-hafazasına itin.
   Duyulabilir şekilde kilitlenir.

DIKKAT

Zarar görme tehlikesi

Tutamak önceden monte edilmiş ve en kısa teleskopik kademeye göre ayarlanmıştır.

Teleskopik sapı tamamen monte edene kadar, bu ayarı değiştirmeyin.

1. Borunun üst kısmını, duyulur şekilde yerine oturana kadar tutamağın yuvasına yerleştirin.

Şekil C

1. Cihaz kablosunu, teleskopik saptaki kablo kanalına aşağıdaki yukarıya doğru yerleştirin.

Şekil D

1. İkinci tutamağı, duyulur şekilde yerine oturana kadar yuvaya itin.

Şekil E

1. Koruyucu kapağı, duyulur şekilde yerine oturana kadar yuvaya itin.

Şekil F

1. Kıl fırça tutucusunun kilitleme kolunu saat yönünde döndürerek çıkarın.

Şekil G

1. Topu boşluğa geçirerek kıl fırçasını bir çemberin içine alın.

Şekil H

1. Kıl fırça çemberini tutucuya yerleştirin.

Şekil I

1. Kılavuz yardımını, kıl fırçanın kapağı da dahil olmak üzere yerleştirin ve saat yönünün tersine çevirin.

Şekil J

İşletime alma

Cihazın ayarlanması

Teleskopik sapın ayarlanması

Cihazın uzunluğunu ihtiyacınıza göre ayarlayabilirsiniz.

1. Kilit açma tuşuna basın.
2. Teleskopik sapı isteğe göre ayarlayın.

Şekil K

Temizleme başlığının ayarlanması

Temizleme başlığının açısını temizleme gereksinimlerinize göre ayarlayabilirsiniz. Ci-haz aşağıdaki ayar seçeneklerine sahiptir:

Boyu 177 cm'ye kadar olan kullanıcılar için.

178 cm'den uzun kullanıcılar için.

Nesnelerin altında kullanım için, örneğin bir bank.

1. Temizleme başlığının kilit açma tuşuna basın.

2. Temizleme başlığını ayarlayın.

Şekil L

Akünün takılması

DIKKAT

Kirlenmiş kontaklar

Cihaz ve aküde hasarlar

Aküyü yerleştirmeden önce, akü yuvası ve kontakların kirli olup olmadığını kontrol edin ve gerekirse temizleyin.

Şekil M

1. Aküyü, duyulur şekilde yerine oturana kadar yuvaya itin.

Akünün çıkarılması

⚠UYARI

Kontrolsüz çalıştırma

Yaralanma tehlikesi

İş aralarında ve bakım ve servis çalışmalarından önce aküyü cihazdan çıkarın.

Şekil N

1. Kilit açma tuşuna basın.
2. Aküyü cihazdan çıkarın.

işletme

Cihazın çalıştırılması

Cihaz şalterini etkinleştirmek için kilit açma düğmesine basmanız gerekir (güvenlik fonksiyonu). Cihaz, ancak bu işlemden sonra cihaz şalteri kullanılarak açılabilir.

1. Cihaz şalteri kilit açma tuşuna basın.

Şekil O

1. Aynı anda cihaz şalterine basın. Cihaz çalışır.
2. Cihaz şalteri kilit açma tuşunu bırakın. Cihaz çalışmaya devam eder.
3. Cihaz şalterini serbest bırakın. Cihaz durur.

Yabani otların temizlenmesi

Not

Cihazın yabancı otları yüzeysel olarak temizlediğini unutmayın. Kökleri ortadan kaldırmayacaktır.

Not

Cihazı sadece yatay, hafif açılı bir konumda kullanmanızı öneririz. Dikey kullanım, kıl fırçasının daha hızlı aşınmasına neden olabilir.

Özenli naylon fırça, çok çeşitli yabancı ot türlerini neredeyse tüm sert yüzeylerden temizleyebilir. Bununla birlikte, temizlik sonucu dış etkilere (hava nemi, toprak nemi ve ortam sıcaklığı) bağlı olarak değişiklik gösterebilir.

DIKKAT

Zarar görme tehlikesi

Cihazı kullanarak fırçalama işlemi yapmayın veya çizilmelere karşı fırçanın koruyucu kapağını kullanın. Cihaz hasar görebilir

1. Cihazı, yavaş hareketlerle, her zaman hafif açılı tutarak ve temizlenecek yüze-ye bastırmadan kullanın. Cihazı, yüze-yin üzerinde düz olarak kullanmayın.

Şekil P

1. Zorlu ot yiğınlarında birkaç kez ve yavaşça işlem yapın.
2. Ek yerlerinde çalışmak için, cihaz, ikinci tutamağın kenarlarından kavranarak ha- fifçe eğik tutulabilir. Gerekirse gevşek ek yeri malzemesinin çıkarılabileceğini unutmayın.

Taşıma

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Taşıma sırasında cihazın ağırlığını dikkate alın.

Depolama

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Depolama sırasında cihazın ağırlığına dikkat edin.

Cihazın doğru şekilde saklanması

Cihazı saklamak için tutamaktaki asma gözünden asın. Alternatif olarak cihazı, koruyucu kapağın kenarı zemine gelecek şekilde yerleştirebilirsiniz.

DIKKAT

Kıl fırçanın zarar görme tehlikesi

Cihazı, kıl fırçanın üzerine koymayın.

Bakım ve koruma

Fırça kılı bandının değiştirilmesi

Not

Fırça kıllarında aşınma olduğunda, kıl fırça bandı değiştirilmelidir.

1. Akü paketini cihazdan çıkarın.
2. Kıl fırça tutucusunun kilitleme kolunu saat yönünde döndürerek çıkarın.

Şekil G

1. Çıkarma yardımcıside üzerindeki aşınmış fırça kılı bandını çekerek çıkarın.

2. Topu boşluğa geçirerek yeni kıl fırçasını bir çemberin içine alın.

Şekil H

1. Kıl fırça çemberini tutucuya yerleştirin.

Şekil I

1. Kılavuz yardımını, kıl fırçanın kapağı da dahil olmak üzere yerleştirin ve saat yönünün tersine çevirin.

Şekil J

Koruyucu kapağın değiştirilmesi

⚠UYARI

Fırlayan parçalar nedeniyle yaralanma tehlikesi

Yabani ot temizleme cihazını, sadece koru-yucu kapak takılıyken kullanın.

Çatlak veya kırık gibi aşınma belirtileri olduğunda koruyucu kapağın değiştirilmesi gerekir.

1. Kıl fırça bandını çıkarın.
2. Koruyucu kapağın kilidini düz bir tornavi-dayla açın.
3. Koruyucu kapağı arkaya doğru çekerek çıkarın.
4. Yeni koruyucu kapağı takın ve yerine oturtun, bkz. Bölüm Montaj.

Şekil Q

Temizleme

Temizleme işleminden önce, akü paketi ci-hazdan çıkarılmalıdır.

DIKKAT

Yanlış temizleme

Cihazda zararlar

Cihazı hortumla veya yüksek basınçlı suyla temizlemeyin.

Aşındırıcı temizleme maddeleri kullanmayın.

Fırçayı zemine vurmayın.

1. Akü paketini çıkarın.
2. Ot artıklarını bir fırça yardımıyla temizleyin.
3. Cihazı nemli bir bezle temizleyin.

İkinci tutamağın sökülmesi

Şekil R

İkinci tutamak, onarım amaçları için çıkarı-labilir.

1. İkinci tutamağın kilidini düz bir tornavida ile gevşetin.
2. İkinci tutamağı, tutucudan aşağı doğru çıkarın.

Yeniden monte ederken, ikinci tutamağın güvenli şekilde oturduğundan emin olun.

Arıza durumunda yardım

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun. Bakımı iyi yapılmasına rağmen, akü paketinin kapasitesi zaman geçtikçe azalır; böylece şarj tam doluyken bile tam çalışma süresine artık ulaşılmaz. Bu, bir kusur değildir.

Cihaz çalışıyor

Akü paketi yerleştirilmemiş.

1. Akü paketini, yerine oturana kadar yuvaya itin.

Akü paketi boş.

1. Akü paketini şarj edin.

Akü paketi uyku modunda.

1. Cihaz şalterine, daha uzun veya ikinci kez basın.

Akü paketi arızalı.

1. Akü paketini değiştirin.

Fırça kılı bandı tıkanmış/cihaz aşırı yüklenmiş/motor koruması tetiklenmiş.

1. Cihazı birkaç dakika soğumaya bırakın.

2. İşletim sırasında cihaza daha az basınç uygulayın

İşletim sırasında cihaz duruyor

Akü aşırı isinmiş

- Çalışmayı durdurun ve akü sıcaklığının izin verilen sıcaklık aralığının altına düşmesi bekleyin. Bu, birkaç dakika sürebilir.

Temizlik sonucu yetersiz

Fırça kılı aşınmış

- Fırça kılı bandını değiştirin.

Kıl fırça koruyucu kapağı ve kılavuz yardımı açılmıyor

Kirlenme

1. Akü paketini çıkartın.

2. Kılavuz yardımının boşluğuna düz bir tornavida sokun.

Şekil S

1. Tornavidanın kaldırma hareketini kullanarak koruyucu fırçanın koruyucu kapağını "kilit açık" sembolü yönünde çevirin.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Teknik bilgiler

	WRE	WRE
	18-55	18-55 BatterySet

Cihaz performans verileri

Akü paketi tipi - Bat-
	tery
	Power
	18/25

Çalışma gerilimi V 18 18

Fırça devri 1/	min	2300-	2300-
		2800	2800

Fırça çapı mm 180 180

Fırça malzemesi

Nylon

Nylon

Boyutlar ve ağırlıklar

Ağırlık	kg	2,8 3,3
Uzunluk x genişlik x	mm	1370 x	1370 x
yükseklik		230 x	230 x
		380	380

Tespit edilen değerler

El-kol titreşim değeri m/s ^2 3,2 3,2
Belirsizlik K	m/s ^2 0,5 0,5
Ses basınç seviyesi dB( A)	71 71

Belirsizlik K_pA

dB( A)

2

2

Ses gücü seviyesi dB( 87 87

L_WA + Belirsizlik	A)
K_WA

Teknik değişiklik hakkı saklıdır.

AB Uygunluk Beyani

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Yabani ot temizleme cihazı

İlgili AB direktifleri

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN 62233: 2008

EN 55014-1: 2006+A2: 2011

EN 55014-2

EN 50581

Uygulanan uygunluk değerlendirme yöntemi

2000/14/EG: Ek V

Ses gücü seviyesi dB(A)

Ölçülen: 83

Garanti edilen: 87

Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]
