KULLANIM KILAVUZU AWT Fp Kärcher

Güvenlik bilgileri.... 48

İşletime alma.... 49

Kullanım 49

Ayarlar.... 50

Antifriz.... 50

Kullanım dışına alma 50

Bakım ve koruma 50

Taşıma 51

Depolama.... 51

Arıza durumunda yardım 51

Garanti 51

Teknik bilgiler 52

AB Uygunluk Beyanı 52

Genel uyarılar

Cihazın ilk kullanımı öncesinde bu orijinal işletim kılavuzunu ve güvenlikle ilgili bilgilerin yer aldığı

bölümü okuyun. Bu bilgilere göre hareket edin. Daha sonraki kullanımlar ve sizden sonraki kullanıcılar için bu kılavuzu muhafaza edin.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zavermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanhna edilmesi durumunda insan sağlığı evre için potansiyel tehlike teşkil edebik piller, aküler veya yağlar içerebilir.

Ancak cihazın usulüne uygun şekilde çalış- tırılması için bu parçalar gereklidir. Bu sem- bol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızası çalışmasını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Güvenlik bilgileri

Tehlike kademeleri

TEHLIKE

- Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

⚠UYARI

- Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBIR

- Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

- Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Genel hususlar

Kişiler, hayvanlar ve maddi hasara yönelik tehlikeleri önlemek için cihazı işletme almadan önce mutlaka aşağıdakikerli belgele-ri okuyun ve bunlara uyun:

• i ş letim kılavuzu
• Tüm güvenlik bilgileri
• Yasa koyucunun ilgili ulusal yönetmelikleri

Kendi kendine kullanım işletiminde işletmeci, kullanıcıının açıkça görülür bilgi levhaları ile şu konular hakkında bilgilendirilmelidir:

• olası tehlikeler,
  • emniyet düzenekleri,
  • cihazın kumandası.

Kumanda etme

⚠UYARI

• En az 8 yaşından büyük çocuklar ve fiziksel, duyusal veya zihinsel kabiliyetleri azalmış veya deneyim ve bilgi eksikliği olan kişiler, yalnızca düzgün şekilde gözetim altında tutulmaları, güvenlik konusunda eğitilmiş bir kişi tarafından cihazın güvenli kullanımı ile ilgili talimat almaları ve ortaya çıkan tehlikeleri anlamaları durumunda cihazı kullanabilirler.
• Bu cihazla çocukların oynaması yasaktır.
• Temizleme ve kullanıcı bakımı, denetim altında olmayan çocuklar tarafından yapılmamalıdır.
• Cihazın etrafındaki alanı her zaman temiz, yağsız ve gressiz tutun.

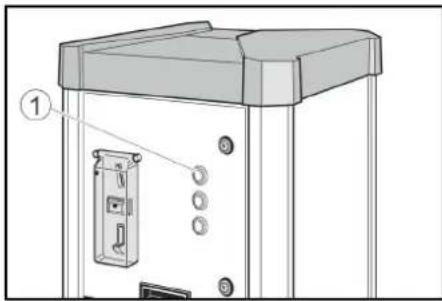

Acil durumda yapılacaklar

1. Acil bir durumda "STOP" düğmesine basın.

Elektrik gerilimi nedeniyle tehli-

ke.

Bu şekilde işaretlenmiş kapakları açmayın.

△UYARI

Sıcak yüzey nedeniyle yanma tehlikesi.

Bu sembolün bulunduğu hiçbir yapı parçasına dokunmayın.

Amaca uygun kullanım

Bu cihazın 2 işlevi vardır.

- Motorlu araçların lastik hava basıncının şiirilerek ya da boşaltılarak ayarlanması.

- İ çme suyu olarak uygun olmayan suyun tahliye edilmesi.

Patlama tehlikesi bulunan alanlarda işletilmesi yasaktır.

İşletme sırasında kapı kapalı ve kapak takılı olmalıdır. Bu cihaz yalnızca ticari kullanım için uygundur.

Kalibrasyon gereksinimi

AWT -C ve AWT -C Fp cihaz versiyonlarının lastik şiirme tertibatı kalibre edilmiştir; kurulumun ardından ve daha sonra her 2 yılda bir sorumlu kalibrasyon ofisi tarafından kontrol edilmelidir.

İşletime alma

1. Müşteri tarafından sağlanan su girişini açın.
2. Müşteri tarafından sağlanan akım beslemesini açın.

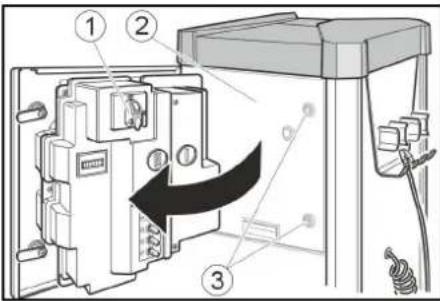

3. Kilitleri açın.

① Ana şalter
②Kapı
③Kilit

1. Ana şalteri "ON" konumuna getirin. Cihaz işletimdeyken "STOP" düğmesi yanıp söner.

2. Kapıyı kapatın.

Kullanım

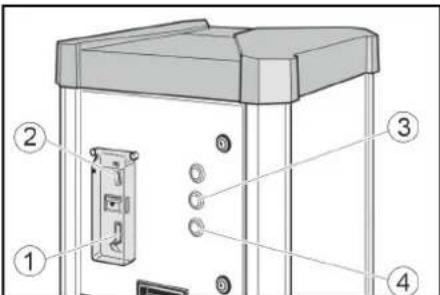

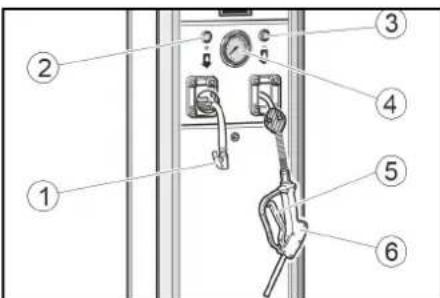

AWT, AWT Fp kumandası Kumanda elemanları

①Madeni para iadesi
②Madeni para yuvası
③ Lastik hava basıncı tuşu
④ Su çıkışı tuşu

①Valf soketi
②+ düğmesi
③- düğmesi

④Manometre

⑤Kol

⑥ Yakıt tabancası

Su tabancası

1. Madeni para yuvasına madeni para atın.

2. Su tahliyesi düğmesine basın.

3. Yakıt tabancasını haznenin de- liğine doğru tutun.

Yakıt tabancasının kolunu istenen dolum seviyesine ulaşılana kadar çekin.

1. Yakıt tabancasını tekrar cihaza asın.

Lastik hava basıncını kontrol edin

1. Madeni para yuvasına madeni para atın.

2. Lastik basıncı düğmesine basın.

3. Valf soketini lastik valfine sabitleyin.

4. Lastik basıncını manometre- den okuyun.

5. Lastik basıncını + düğmesine basarak artırın veya - düğmesine basarak azaltın.

6. Valf soketini çıkarın.

7. Kısaca hortumdan çekin ve hortumun otomatik hortum sarı- ci ile sarılmasını bekleyin.

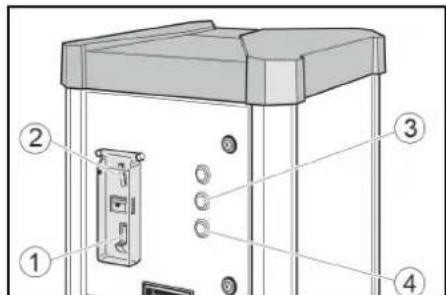

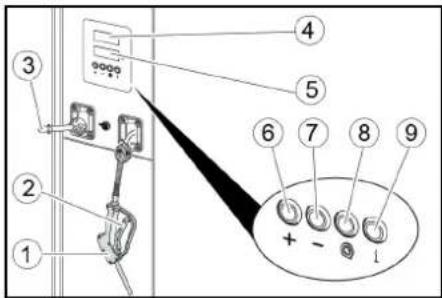

AWT -C, AWT -C Fp kumandası Kumanda elemanları

①Madeni para iadesi
②Madeni para yuvası
③ Lastik hava basıncı tuşu
④ Su çıkışı tuşu

① Yakıt tabancası
②Kol
③Valf soketi
④Nominal basınç ekranı
⑤ Lastik basıncı ekranı
⑥+ düğmesi
⑦ düğmesi
⑧ Lastik sönmüş düğmesi
⑨İşlevsiz

Su tabancası

1. Madeni para yuvasına madeni para atın.

1. Su tahliyesi düğmesine basın.

1. Yakıt tabancasını haznenin de- liğine doğru tutun.

Yakıt tabancasının kolunu istenen dolum seviyesine ulaşılana kadar çekin.

1. Yakıt tabancasını tekrar cihaza asın.

Lastik hava basıncını kontrol edin

1. Madeni para yuvasına madeni para atın.

1. Lastik basıncı düğmesine basın.

1. Nominal basınç ekranındaki (üst ekran) + ve - düğmeleriyle lastik nominal basıncını ayarlayın.

1. Valf soketini lastik valfine sabitleyin.

Lastik basıncı ekranı (alt ekran) lastik basıncını gösterir.

1. Lastik nominal basıncına ulaşıldığına dair sesli bir sinyal verilene kadar bekleyin.

1. Valf soketini çıkarın.

2. Kısaca hortumdan çekin ve hortumun otomatik hortum sarıcı ile sarılmasını bekleyin.

Sönmüş lastikleri doldurma

Lastikte basınç yoksa cihaz, valf fişinin valfe takılıp takılmadığını algılayamaz.

1. Madeni para yuvasına madeni para atın.

1. Lastik basıncı düğmesine basın.

1. Nominal basınç ekranındaki (üst ekran) + ve - düğmeleriyle lastik nominal basıncını ayarlayın.

1. Valf soketini lastik valfine sabitleyin.

Lastik basıncı ekranı (alt ekran) lastik basıncını gösterir.

1. "Lastik sönmüş" düğmesine basın.

1. Lastik nominal basıncına ulaşıldığına dair sesli bir sinyal verilene kadar bekleyin.

1. Valf soketini çıkarın.

2. Kısaca hortumdan çekin ve hortumun otomatik hortum sarıcı ile sarılmasını bekleyin.

Ayarlar

Çalışma süresini ayarlayın

Not

Ayarlanabilen çalışma süresi aşağıdaki madeni paralar atıldığında geçerlidir:

- 50 Eurocent

• 50 İngiliz Penisi
• 1 İsviçre Frangı
• 1 Polonya Zlotisi
• 5 Norveç Kronu

Diğer madeni paralar Müşteri Hizmetleri tarafından ayarlanabilir.

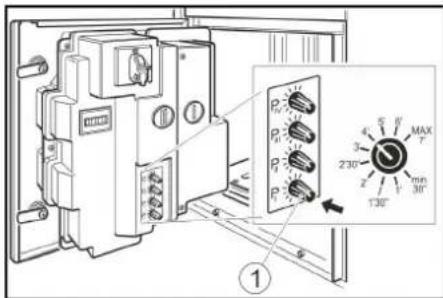

1. P I döner düğmesiyle çalışma süresini ayarlayın.

Olası ayar aralığı 30 saniye ile 7 dakika arasındadır.

P II, P III ve P IV döner düğmelerinin işlevi yoktur.

Antifriz

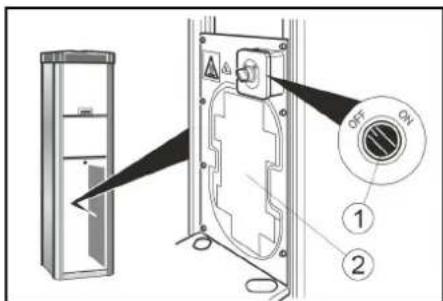

Antifrizli cihaz

1. +5°C'nin altındaki sıcaklıklarda antifriz şalterini "ON" konumuna getirin.

Zarar görme tehlikesi

Antifriz yalnızca ana şalter "ON" konumunda olduğunda etkindir.

Antifrizi etkinleştirirken ana şalterin "ON" konumunda olup olmadığını kontrol edin.

Not

Antifriz ıstıcısı termostat kontrollü değildir. Açık durumda iken kalorifer sürekli işletimdedir.

Antifrizsiz cihazlar

Antifrizsiz cihazlarda donma tehlikesi durumunda donma tehlikesinde kullanım dışına alma işlemi gerçekleştirilmelidir.

Kullanım dışına alma

1. Su girişini kapatın
2. Basınçlı hava haznesindeki kondensi tahliye edin (bkz. "Bakım çalışmaları").
3. Ana şalteri "OFF" konumuna getirin.

Don tehlikesinde kullanım dışına alma

1. Su girişini kapatın.
2. Cihaz ve besleme hattındaki suyu giderin.
3. Basınçlı hava haznesindeki kondensi tahliye edin (bkz. "Bakım çalışmaları").
4. Ana şalteri "OFF" konumuna getirin.

Bakım ve koruma

Günlük

1. Madeni para haznesini boşaltın (bkz. "Bakım çalışmaları").
2. Cihazın genel durumunu kontrol edin.
3. Valf soketinin durumunu kontrol edin.
4. Hortum hatlarının durumunu kontrol edin.
5. Alt kapağı açın ve kompresörün durumunu kontrol edin.
6. Hasarlı parçaları değiştirin.

Haftalık

1. Cihazın dışını temizleyin.
2. Basınçlı hava haznesindeki kondensi tahliye edin (bkz. "Bakım çalışmaları").

DIKKAT

Zarar görme tehlikesi

Basınçlı hava hattındaki su, lastik hava basıncı sensörüne zarar verebilir.

Basınçlı hava haznesindeki kondensi düzenli olarak tahliye edin.

Her 2 yılda bir bakım

Yalnızca AWT -C, AWT -C Fp'de

1. Lastik şişiricinin basınç ölçüm tertibatının kalibrasyon ofisi tarafından kalibre edilmesini sağlayın.

Bakım çalışmaları

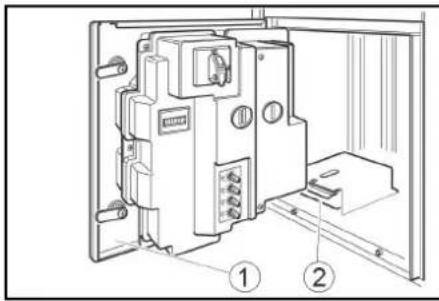

Madeni para haznesini boşaltın

1. Kapıyı açın.

1. Madeni para haznesini çıkarın ve boşaltın.

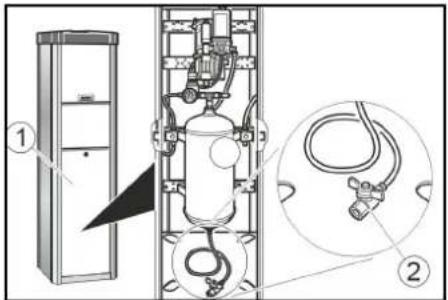

Kondensin tahliye edilmesi

1. Kapağı çıkarın.

②Kondens tahliye vanası

1. Kondens tahliye vanasını bir kanal veya toplama kabı üzerinde tutun.

⚠UYARI

Yaralanma tehlikesi, zarar görme tehlikesi

Kondens tahliye vanasından çıkan su huzmesi yaralanmalara veya hasarlara neden olabilir.

Kondens tahliye vanasını asla kişilere, hayvanlara, cihaza veya elektrikli yapı parçalarına doğrultmayın.

1. Kondens tahliye vanasını yavaşça açın ve kondensi tahliye edin.

2. Kondens tahliye vanasını kapatın.

3. Kapağı takın.

Taşıma

TEDBIR

Yaralanma tehlikesi, zarar görme tehlikesi

Taşıma sırasında cihazın ağırlığına dikkat edin.

1. Araç içinde taşımada cihazı ilgili geçerli direktifler uyarınca kayma ve devrilmeye karşı emniyete alın.

Depolama

▲TEDBIR

Yaralanma ve zarar görme tehlikesi mevcuttur

Yataklama sırasında cihazın ağırlığına dikkat edin.

Arıza durumunda yardım

TEHLIKE

Elektrik çarpması tehlikesi.

Cihaz üzerinde çalışmadan önce ana şalteri "OFF" konumuna getirin ve müşteri tarafından sağlanan akım beslemesinin bağlantısını kesin.

Cihaz çalışmıyor

- Müşteri tarafından sağlanan gerilim beslemesini kontrol edin.

- Ana şalteri "ON" konumuna getirin.

• Müşteri hizmetlerine başvurun.
  Valf fişi lastiklerle bağlandıktan sonra ci-haz çalışmaz.
• Valf soketinin yerine doğru bir şekilde oturup oturmadığını kontrol edin.
• Hortumun ve valf soketinin durumunu kontrol edin.
• "Lastik sönmüş" düğmesine basın.

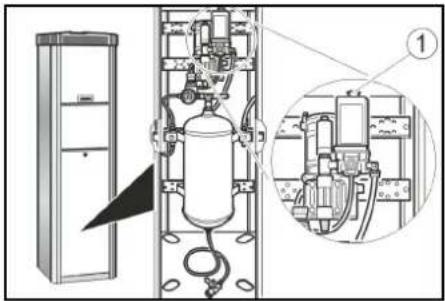

  Basınçlı hava mevcut değil
• Kompresörün açma düğnesini yukarı çekin.

①Kompresör açma düğmesi
- Kompresör aşırı ısındı: Kompresör soğuyana kadar bekleyin.

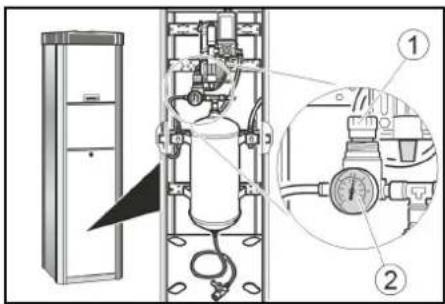

Hava basıncı çok düşük
- Manometredeki basıncı kontrol edin. Gerekirse basınç düşürücüyü yeniden ayarlayın.

① Basınç düşürücü
②Manometre

Ekranda gösterilen arızalar

Hata	Nedeni	Hatanın giderilmesi
ER1	Arızalı valf soketi ya da hortum nedeniyle dengesiz basınç ölçümü	● Valf soketini değiştirin.● Hortumu değiştirin.
ER2, ER7	Hava basıncı çok düşük.Arızalı valf fışı ya da hortumu nedeniyle dengesiz basınç ölçümü.	● Manometredeki hava basıncını kontrol edin, gerekirse basınç düşürücüyü yeniden ayarlayın.● Valf soketini değiştirin.● Hortumu değiştirin.
ER3	Hava basıncı çok düşük.	● Manometredeki basıncı kontrol edin, gerekirse basınç düşürücüyü yeniden ayarlayın.
ER4	Hava basıncı çok yüksek.	● Manometredeki basıncı kontrol edin, gerekirse basınç düşürücüyü yeniden ayarlayın.
ER5	Güç kaynağı arızalı.	● Müşteri hizmetlerine başvurun.
ER6, ER8, ER9, ERU, ERB	Elektronik sistemde arıza.	● Müşteri hizmetlerine başvurun.
ERP	Valf soketi şiirme sırasında gevşedi.Hava basıncı sabit değil.	● Valf soketinin yerine doğru bir şekilde oturup oturmadığını kontrol edin.● Manometredeki basıncı kontrol edin, gerekirse basınç düşürücüyü yeniden ayarlayın.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece üc-

retsiz olarak karşılıyoruz. Garanti

durumunda satış fişi ile satıcıya veya yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Teknik bilgiler

Elektrik bağlantısı

Şebeke gerilimi V 230
Faz	~	1
Frekans	Hz	50
Bağlantı gücü	W	450
Koruma türü		IP44

Basınçlı hava

Pompalama miktarı	l/min	100
Basınç	MPa	0,1...0,8

Su bağlantısı

Giriş basıncı

MPa

0,1...0,5

Ortam koşulları

Antifrizli sıcaklık	°C	-
		10...+40
Antifrizsiz sıcaklık	°C	+5...+40
Hava nemi	%	10...80

Ses emisyonu

Ses basınç seviyesi LpA	dB(A)	<70
Ses gücü seviyesiLWA + Belirsizlik KWA	dB(A)	76,8
Ses gücü seviyesiLWA + Belirsizlik KWA	dB(A)	4

Boyutlar ve ağırlıklar

Ağırlık	kg	71
Uzunluk	mm	423
Genişlik	mm	423
Yükseklik AWT	mm	1550
Yükseklik AWT-C	mm	1760

Teknik değişiklik hakkı saklıdır.

AB Uygunluk Beyani

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Lastik şişirici

İlgili AB direktifleri

2006/42/EC

2014/35/AB

2014/30/AB

Dokümantasyon yetkilisi: Gianmarco Stra MTM Hydro Srl

Via Moglia, 33

12062 Cherasco (Cn) - Italya

Tel. [phone]
