KULLANIM KILAVUZU K 3 Home T 150 Kärcher

Amaca uygun kullanim 40

Akesuarlarveyedekparcalar 40

Teslimat kapsami 40

Cihaz aciklamasi 40

Güvenlik Düzenekleri 40

Cihazdaki simgeler 40

Montaj 40

Islettime alma 41

Isletim 41

Taşima 42

Depolama 42

Bakim ve periyodik bakim 42

Arizalarda yardim 42

Garanti 43

Teknik bilgiler. 43

AB Uygunluk Beyani 43

Genel uyarilar

Cihazi ilk defa kullanmadan once original isletim kilavuzunu ve ekli güvenlik bilgil erini okuyun. Bu bilgilere gore hareket

edin.

Her iki kilavuzu daha sonra kullanmak icin ve sizden sonraki kullanici icin saklayin.

Çevre koruma

Paketleme malzemeleri geri donusturulebilir. Lutfen ambalajlari cevreye zarar vermeden bertaraf edin.

Elektrikli ve elektronik cihazlar, degerli ve geri donnusturulebilir malzemelerin yanı sira yanlş kulla nlmasi veya yanlş bertaraf edilmesi durumunda insan sagligi ve cevre icin potansiyel tehlike teskil

edebilecek piller, aküler veya yağlar icerebilir. Ancak cihazın usulüne uygün sekilde calistirilmasi,—in bu parçalar gereklidir. Bu simge ile—isaretlenen cihazlar evsel,—öp ile birlikte bertaraf edilmemelidir.

Or. motor yikama, alt zemin yikama gibi yag icerikli atik su olusan temizlik calismalari sadece yag ayricili yikama yerlerinde yapilabilir.

Temizleme maddeli isler sadece kiri su kanalizas-yonuna baglantili sivi geleirmez calisma yuzeylerin-rapilabilir. Temizleme maddeleri akarsulara veya aaga ulasmamaldir.

ik maddelerine yönelik uyarilar (REACH)

Icerik maddelerine yonelik guncel bilgiler icin bkz.:

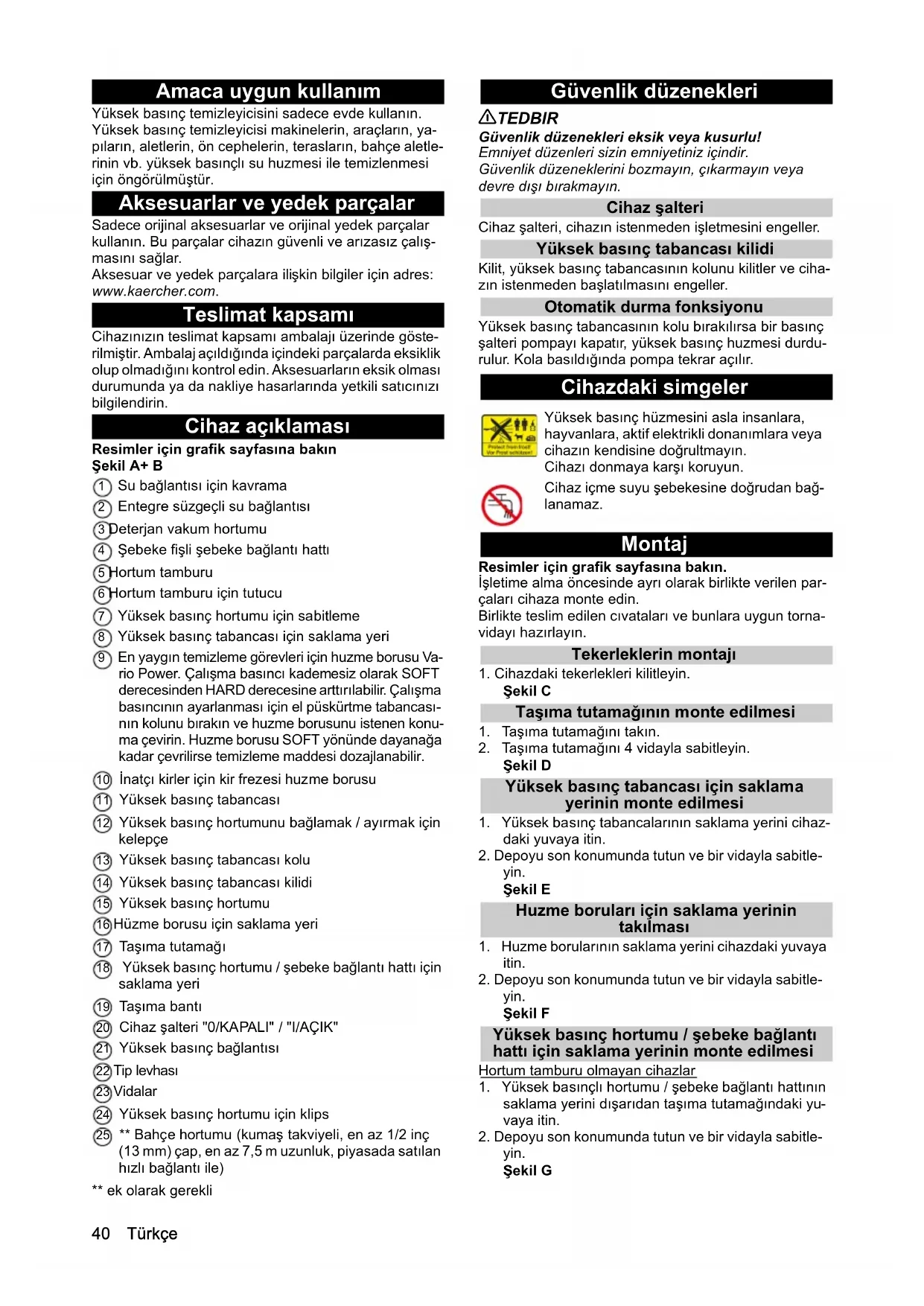

Amaca uygun kullanim

Yüksek basinç temizleyicisi sadece evde kullanin.
Yüksek basinç temizleyicisi makinerin, araçlarin, yapilarin, aletlerin, on cephelerin, teraslarin, bahç eletlerin in vb. yüksek basinçı su huzmesi ile temizlenmesi icin öngörülm,DB.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanin. Bu parçalar cihazın güvenli ve arizasiz calismasini saglar.

Akesesar ve yedek parcalara iliskin bilgiler icin adres: www.kaercher.com.

Teslimat kapsami

Cihazinizin teslimat kapsami ambalaji uzerinde goesterilmistir. Ambalaj acildiginda icindeki parcalarda eksiklik olup olmadigi kontrl edin. Aksesuarlarin eskik olmasi durumunda ya da nakliye hasarlarnda yetkili saticinizi bilgilendirin.

Cihaz açıklaması

Resimler icin grafik sayfasina bakin Sekil A+ B

① Su baglantisi jcin kavrama
(2) Entegre süzgeçli su baglantısi
③Deterjan vakum hortumu
(4) Sebeke fişli sebeke böglanti hatti
(5)Hortum tamburu
(6)Hortum tamburu için tutucu
⑦ Yuksek basinc hortumu icin sabitlme
Yuksek basinctabancasi incsaklama yeri
En yaygin temizleme gorevleri icin huzme borusu Vario Power. Calisma basinci kademesiz olarak SOFT derecesinden HARD derecesine artirilabilir. Calisma basincin in ayarlanmasi icin el piskurtme tabancasin n kolunu birakin ve huzme borusunu istenen konuma cevirin. Huzme borusu SOFT yonunde dayanaaga kadar cevrilirse temizleme maddesi dozajlanabilir.
10 Inatci kirler icin kir frezesi huzme borusu
Yuksek basin tabancasi
Yüksek basinç hortumunu baglamak / ayirmak icin kelepçé
3 Yuksek basin tabancasi kolu
Yuksek basing tabancasi kilidi
15 Yuksek basinc hortumu
16Huzme borusu icin saklama yeri
Taśima tutamağı
Yüksek basinç hortumu / sebeke böglanti hatti icin saklama yeri
(19) Taşima banti
20 Cihaz salteri "0/KAPALI" / "I/ACIK"
21Yuksek basinbaglantisi
22 Tip levhasi
(23)Vidalar
24Yuksek basinc hortumu icin klips
25 ** Bahçé hortumu (kumas takviyeli, en az 1/2 inc (13 mm) cap, en az 7,5 m uzunluk, piyasada satilan hizli baglanti ile)
** ek olarak gerekli

Güvenlik Düzenekleri

TEDBIR

Güvenlik duzenkleri eksik veya kusurlu!

Emniyet duzenleri sizin emniyetiniz icindir.

Güvenlik Düzeneklerini bozmayin, Çiarmayin veya devre dişi birakmayin.

Cihaz salteri

Cihaz salteri, cihazin istenmeden isletmesini engeller.

Yuksek basinç tabancası kilidi

Kilit, yüksek basinç tabancasin kolunu kilitler ve cihazın istenmeden baslatilmasin engeller.

Otomatik durma fonksiyonu

Yuksek basinç tabancasin n kolu birakilrsa bir basinç salteri pompayi kapatir, yuksek basinç huzmesi durdurul. Kola basildiginda pompa tekrar aciir.

Cihazdaki simgeler

Yüksek basınç Hüzmesini asla insanlara, hayvanlara, aktif elektrikli donanımlara veya cihazın kendisineogrultmayın.

Cihazi donmaya karsi koruyun.

Cihaz içme suyu sebekesineogrudan baglanamaz.

Montaj

Resimler icin grafik sayfasina bakin.

Işletime alma öncesinde ayrìormalık birlikte verilen parçalari cihaza monte edin.

Birlikte teslim edilen civatalari ve bunlara uygun torna-vidayi hazirlayin.

Tekerleklerin montaji

1. Cihazdaki tekerlekleri kilitleyin.

Sekil C

Taşima tutamağınin monte edilmesi

1. Tasima tutamağıni takın.
2. Tasima tutamağıni 4 vidayla sabitleyin. Sekil D

Yüksek basinç tabancasi,—in saklama yerinin monte edilmesi

1. Yüksek basinç tabancaların sakiama yerini cihazdaki yuvaya itin.
2. Depoyu son konumunda tutun ve bir vidayla sabitleyin. Sekil E

Huzme borulari icin saklama yerinin takilmasi

1. Huzme borularinin saklama yerini cihazdaki yuvaya itin.
2. Depoyu son konumunda tutun ve bir vidayla sabitleyin.

Sekil F

Yüksek basinç hortumu / sebeke böglanti hatti în saklama yerinin monte edilmesi

Hortum tamburu olmayan cihazlar

1. Yüksek basinçli hortumu / Şebeke böglantihattinin saklama yerini disaridan taşima tutamağindaki yu-vaya itin.
2. Depoyu son konumunda tutun ve bir vidayla sabitleyin.

Sekil G

Yüksek basinçı hortum tamburunu monte edin

Hortum tamburlu cihazlar

1. Hortum tamburu için tutucuyu takin.
2. Tutucuyu 2 vidayla sabitleyin.

Sekil H

1. Hortum tamburunu takin.
   Hortum tamburu yerine oturur.

Sekil I

Su baglantisi ici kavramanin montaji

1. Su baglantisi kavramasini cihazin su baglantisina

vidalayin.

Sekil J

Isletime alma

1. Cihazi duz bir zemin uzerine yerleşirin.
2. Yüksek basinç hortumunu gezşetin ve varsa dönme ve bukülme sz konusu ise bunlari gezşetin.

Not

Hortum tamburlu cihazlar: Yüksek basinç hortumu, calisma sirasinda hortum tamburundan tamamen acilimaludir.
3. Yüksek basinç hortumunu cihaza baglayin.

a Kavrama üzerindeki kelepçeyi yukariya Çekin.
b Yuksek basinc hortumunu kavramaya takin.
c Kavrama uzerindeki kelepceyi asaigi bastirin.

Sekil K

1. Yüksek basinç hortumunu yüksek basinç tabanca-sina baglayin.

a Kelepceyi bastirin.
b Kelepceyi disari cekin.
c Yuksek basinc hortumunu takin.
d Kilitlenene kadar kelepceleri bastirin.

Sekil L

1. Yüksek basinç hortumunu Çekerek güvenli baglanti-yi kontrol edin.
2. Šebeke fisini bir prize takin.

Su beslemsi

Baglanti degerleri icin bkz. tip levhasi veya Bolum Teknik bilgiler.

Su tedarik sirketinin yonetmeliklerini dikkate alin.

DIKKAT

Kirlenmis su nedeniyle hasarlar

Sudaki kirlenmeler pompaya ve aksesuarlara zarar verebilir.

KÄRCHER, korumaicens KÄRCHER su filtresinin kulla-nilmasini onerir (özel donanim, siparis numarası 4.730-059).

Su hattina baglanti

DIKKAT

Cihazin su baglantisinda Aquastop olan hortum kavramasi

Pompanin zarar gormesi

Cihazin su baglantisinda asla Aquastop孕期bir hortum kavramasi kullanmayin.

Muslukta bir Aquastop kavramasi kullanabilirsiniz.

1. Bahçé hortumunu su baglantisi kavramasina takin.
2. Bahçé hortumunu suhattina baglayin.

Sekil M

1. Su muslugunu tam olarak acin.

Isletin

DIKKAT

Pompanin kuru calismasi

Cihazin hasar gormesi

Cihaz 2 dakika icinde basinç olusturmazsa cihazi kapatin ve uyarilari takip etmek icin bakiniz Bolum Arizalarda yardim.

Yuksek basinçla,isletme

DIKKAT

Boyali veya hassas yüzeylerde zarar olusabilir

Yüzeylerçokduşukhuzme mesafesinde veya uygun ol-mayan bir huzme borusu sekiminde zararGORur.

Boali yüeyleri temizlerken en az 30 cm huzme mesa-fesi birakin.
Araba lastikleri, boya ya da ahşap gibi hassas yüzeyleri kir frezesi ile temizlemeyin.

1. Yüksek basinç tabancasina bir huzme borusu takin ve 90^ dondürerek sabitleyin.

Sekil N

1. Cihazi acin ("I/ON").
2. Yüksek basinç tabancasinin kolunun kilidini acin.
3. Yuksek basinç tabancasinin koluna basin. Cihaz açilir.

Temizlememaddesyleisletim

TEHLIKE

Güvenlik bilgi formunun dikkate alinmaması

Temizleme maddesinin uygun olmayan kullanimi nedeniyile aigr saqlik zararlari.
Temizlememaddesi ureticisinin,ozellikle kisisel koruyucu donanim ile ilgili guvenlik bilgi formunu dikkate aln.

Not

KARCHER temizleme maddeleri sorunsuz calismayi garanti eder. Lutfen danismanlik hizmeti alin veya katalogumuzu ya da temizleme maddesi bilgi brosrulerini talep edin.

Not

Temizleme maddesi sadece alçak basincta eklenebilir.

1. Temizleme maddesi icin vakum hortumunu istenen uzunlukta govdeden cekin.

Sekil O

1. Temizleme maddesi vakum hortumunu temizleme maddesi gezeltisi iceren bir haznenin icine asin.
2. Vario Power hüzme borusunu kullanin.
3. Huzme borusunu "SOFT" konumuna dayanaga kadar dondurun.

Isletme sirasinda temizlememaddesi czeltisi su huzmesine karistirlr.

Tavsiye edilen temizlemeyontemi

1. Temizleme maddelerini kuru yüzeye tasarruflu bir sekilde piskurtun ve etki etmesini bekleyin (kurutmayin).
2. Czulen kiri yuksek basinc huzmesi ile yikayin.

Temizleme maddeleriyle isletme sonrasinda

1. Cihaz yaki. 30 saniye boyunca temiz suyla cali stirin.

Isletimin duraklatimasi

1. Yüksek basinç tabancasinin kolunu birakin.

Kol birakildiginda cihaz kapanir. Sistemdeki yuksek basinç oldugu gibi kalir.

1. Yüksek basinç tabancasinin kolunu kilitleyin.

Sekil P

1. 5 dakikadan uzun calisma molalarinda cihazi kapatin "0/OFF".

Isletmenin tamamlanmasi

TEDBIR

Sistemde basinc

Yüksek basinç altinda kontrolsüz Çikan su nedeniyle yaralanmalar

Yüksek basinç hortumunu sadece sistemde basinç yokken yüksek basinç tabancasindan veya cihazdan ayirin.

1. Yüksek basinç tabancasinin kolunu birakin.
2. Su muslugunu kapatin.
3. Yüksek basinç tabancasinin koluna 30 saniye boyunca basin.
   Sistemde kalan basinç tahiye edilir.
4. Yüksek basinç tabancasinin kolunu birakin.
5. Yüksek basinç tabancasinin kolunu kilityin.
6. Cihazi su beslemsinden ayirin.
7. Cihazi kapatin "0/OFF".
8. Sebeke fisini prizden cekin.

Taşima

TEDBIR

Aigrlin dikkate alnmasi

Yaralanma ve zarar gorme tehlikesi mevcuttur

Taśima sirasinda cihazin āgīrlīgīnī dikkate alin.

Cihaziçekme

1. Cihazi kaymaya ve devrilmeye karst emniyete alin.

Depolama

TEDBIR

Aigrligin dikkate alinmamasi

Yaralanma ve zarar gorme tehlikesi mevcuttur

Depolama sirasinda cihazin aigiriigina dikkat edin.

Cihazin muhafaza edilmesi

1. Cihazi diz bir zemin üzerine birakin.
2. Yüksek basinç hortumunu yüksek basinç tabanca-sindan ayirin.
3. Hümzme borusunu yüksek basinç tabancasindan ayirin.
4. Hem puskurte borularini hem de yuksek basincli tabancayu uygun bir depolama alanina koyun.
5. Yüksek basinç hortumunu cihazdan ayirin.
6. Yüksek basinç hortumunu depolamak üzere uygün bir yere kaldirin. Hortum tamburu olmayan cihazlar

Yüksek basinç hortumunu cihazda depolayin.

Hortum tamburlu cihazlar

a Yuksek basinç hortumunun bir ucu nucu hortum tamburunun onündeki açiklıga dokun.

b Yüksek basinç hortumunu sarmak icin kolu cevirin.

c Yüksek basinç hortumunu ikinci elinizle yönendi-irin. Sekil Q

d Sarilmis yuksek basinc hortumunu hortum tamburuna sabitlemek icin yuksek basinc hortumu klipsini kullanin.

Sekil R

1. Sebeke baglanti hattini cihaz uzerinde saklayin. Uzun sureli depolama oncesinde ek uyarilar dikkate alin, bkz. Bakim ve periyodik bakim bolumu.

Antifriz

DIKKAT

Don tehlikesi

Tamamen boşaltilmamiç cihazlar don nedeniyle tahrip edilebilir.

Cihazi ve aksesuarlari tamamen boşaltın.

Cihazi dona karst koruyun.

Aşagidakiler yerine getirilmis olmaldir:

Cihaz su beslemsinden ayrilmiq.
Yuksek basinc hortumu cikarilmis.
1. Cihazı脘in "I/ON".
2. Yüksek basinç böglantından suçıkmayana kadar maksimum 1 dakika bekleyin.
3. Cihazi kapatin.
4. Cihazi komple aksesuarlarla birlikte dona karst emniyetli bir yerde saklayin.

Bakim ve periyodik bakim

TEHLIKE

Akim carpma tehlikesi

Akim ileten parçalara temas nedeniyle yaralanmalar Cihazi kapatin.

Sebeke fişini cekin.

Cihazbakim gerektirmemektedir,yani duzenlibakim calismalarinin yapilmasigereklik degildir.

Su baglantisindaki suzgeci temizleyin

DIKKAT

Su baglantisinda hasarli süzgec

Su kirligi nedeniyle cihazin zarar gormesi

Su baglantisina takmadan once süzgeçte hasar olup olmadiğini kontrol edin.

Gerekirse su baglantisindaki süzgeci temizleyin.

1. Kavramayi su baglantisindan cikarin.
2. Sümşgeciçıkarin.
3. Sümzegci atan su.altinda yikayın. Sekil S
4. Sümzegci su baglantıına takın.

Temizleme maddesi filtresini temizleme

Uzun sureli depolamadan once temizleme maddesi filtrasini temizleyin.

1. Filtreyi temizleme maddesivakum hortumundan cekip cikarin.
2. Filtreyi akan su_ALTinda yikayin. Sekil T

Arizalarda yardin

Arizalarin sebepleri cogu zaman asagidaki genel bakis yardimyla kendiniz gaderebileceginiz kadar basittir. Kararsizlik durumunda veya burada adi gezmeyen arizalarda luffen yetkili musteri hizmetlerine basvurun.

TEHLIKE

Akim carpma tehlikesi

Akim ileten parcalara temas nedeniyle yaralanmalar

Cihazi kapatin.

Sebeke fisini cekin.

Cihaz calismiyor

1. Yüksek basinç tabancasinin koluna basin. Cihaz açilir.
2. Tip levhasinda belirtilen gerilimin akim kaynagiri gerilimile uyusup uyusmadigi kontrl edin.
3. Sebeke baglanti hattinda herhangi bir ariza olup olmadigi kontrol edin.

Cihaz basinca ulasmyor

Su beslemesi cok duuk.

1. Su muslugunu tam olarak acin.

2. Su girisinde yeterli pompalama miktarini kontrl edin.

3. Huzme borusundaki ayari kontrol edin.

Su baglantisindaki süzge kirlenmis.

1. Su baglantisindaki süzgeci bir yassi pensyele disariçekin.
2. Sümgeci atan su.altinda yikayın. Sekil S

Cihazda hava var.

1. Cihazin havasinibosaltin:

a Cihazi huzme borusunu baglamadan maksimum 2 dakika calistirin.
b Yuksek basinç tabancasina basin ve su, balon-cuksuz bir sekilde disari sikana kadar bekleyin.
c Huzme borusunu baglayin.

Gülü basinç dalgalanmaları

1. Yüksek basinç memesini temizleyin:

a Enjektör delmesindeki kirlenmeleri bir igne ile temizleyin.
b Yuksek basinç memesini önden suyla durulayin.

1. Su giris miktarini kontrl edin.

Cihaz sizdiriyor

1. Cihazin az miktarda sizdirmasi teknik acidan zorunludur. Güçlü sizi denta yetkili,müsteri hizmetlerini go-revlandirin.

Temizlememaddesi emilmiyor

1. Vario Power huzme borusunu kullanin ve "SOFT" yönunde dayanaga kadar dondürün.
2. Temizleme maddesi vakum hortumundaki filtreyi temizleyin.
3. Temizleme maddesivakum hortumunda bukulme yerleri kontrlu yapin.

Garanti

Her ülkede yetkili distributörümüz tarafindan verilmis garanti Şartları geleçirlidir. Garanti suresi icinde cihazınizda olusan muhtemel hasarları, arizananı kaynagi Üretim veya malzeme hatası olduğu surece ücretşiz olarak karsiliyoruz. Garanti durumunda satı fişi ile satiya veya yetkili servise basvurun.

(Adres icin Bkz. Arka sayfa)

Teknik bilgiler

		K 3 Premium K 3
Elektrik böglantışı
Gerilim	V			220-240
Faz ~ 1 1
Frekans Hz	50-60	50-60
Akım cekışi		A	6	6
Koruma Türü			IPX5	IPX5
Koruma sinificant		[ ]	II	II
Şebeke emniyeti (geçik-meli)		A	10

Su baglantisi

Giriş basınçı (maks.)	MPa	1,2	1,2
Giriş sıçakkı.(maks.)	°C	40	40
Giriş miktarı (min.)	l/min	8	8

Cihaz performers verileri

Çalıkma basınç	MPa	8,0	8,0
İzin verilen maks. basınç	MPa	12,0	12,0
Pompalamamikktarı, su	l/min	5,5	5,5
Maksimum pompalamamikktarı	l/min	6,3	6,3

	K 3 Premium K 3
Pompalamamikktari, temiz- l/min leme maddesi	0,3		0,3
Yüksek basinç tabancasi- nin geri tepme kuvveti	N	12
Boyutlar ve ağırliklar
Tipik istletim ağırkı	kg	5,6	5,2
Uzunluk mm 309	242
Genişlik	mm	285	285
Yükseklik	mm	805	805
EN 60335-2-79 uyarınca tespit edilendehyerler
El-kol titreşim değeri	m/s2	1,7	1,7
Belirsiszik K	m/s2	0,7	0,7
Ses basinç seviyesi LpA	dB(A)	74	74
Belirsiszik KpA	dB(A)	3 3
Ses Güçü seviyesi LWA+ Belirsiszik KWA	dB(A)	90	90

Teknik degisiklik hakki saklidir.

AB Uygunjuk Beyani

Isbu belgeyle, asagida adi gelecen makinenin mevcut tasarimi yapirariz ve tarafimizdan piyasaya surulen modeliye AB direktifinin ilgili temel guvenlik ve saglik yukumluluklerine uygun oldugunu benan ederiz. Bizim onayimiz olmadan makinede yapilan bir degisiklik durumunda, bu aijklama gecerliliğini kaybeder.

Urun: Yüksek basinç temizleyicisi

Tip: 1.676-xxx

Ilgili AB direktifleri

2011/65/AB

2000/14/AT

Uygulanan uyumlastirilmis normlar

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3:2013

ENIEC63000:2018

Uygulanan uygunluk degerlendirme yontemi

2000/14/AT:EkV

Ses gucu seviyesi dB(A)

Olculen: 87

Garanti edilen: 90

Aşàğida imzası olan, yönetim kurulu adina ve yönetim yetkisine sahip olarak hareket eder.

Dokumantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]
