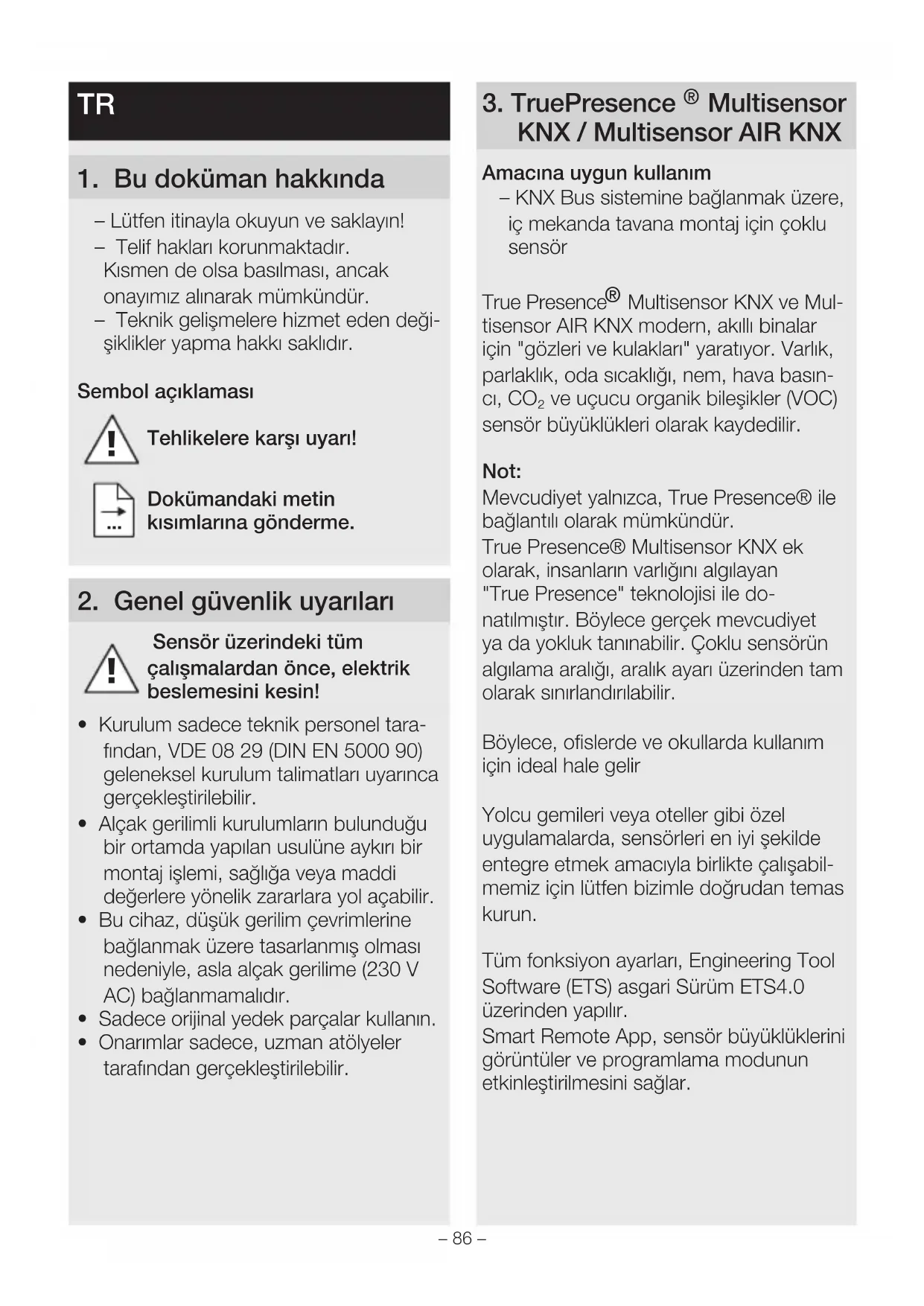

KULLANIM KILAVUZU True Presence Multisensor Aerosol KNX STEINEL

TR .... 86 Yazili talimatlara uyunuz!

1. Bu doküman hakkinda

• Lütfen itinayla okuyun ve saklayin!
• Telif haklari korunmaktadir.

Kismen de olsa basilmasi, ancak onayimiz alinarak mumkundur.

• Teknik gelismelere hizmet eden degi-siklikler yapma hakki saklidir.

Sembol açiklamasi

Tehlikelere karsi uyari!

Dokumandaki metinkisimarina gonderme.

2. Genel güvenlik uyarilari

Sensor üzerindeki:tüm calismalardan once, elektrik beslemsini kesin!

• Kurulum sadece teknik personel tarafindan, VDE 08 29 (DIN EN 5000 90) geleneksel kurulum talimatlari uyarincagereklestirilebilir.
• Alçak gerilimli kurulumlarin bulundugu bir ortamda yapilan usulüne aykin bir montajislemi, sagliga veya maddi değerlere yönelik zararlara yol açabilir.
• Bu cihaz, tatsächık gerilim cevrimlerine,— baglanmak,—üzere tasarlan"—olmasi nedeniyle,—asla)—çak gerilime (230 V AC) baglanmamaldir.
• Sadece original yedek parçalar kullanin.
• Onarimlar sadece, uzman atolyeler tarafindan gerekelestirilebilir.

3. TruePresence® Multisensor KNX / Multisensor AIR KNX

Amacina uygun kullanim

• KNX Bus sisteme baglanmak üzere,
  iç mekanda tavana montaj în;coklu sensor

True Presence® Multisensor KNX ve Multisensor AIR KNX modern, akilli binalar icin "gözleri ve kulakları" yaratlıyor. Varlık, parlaklik, oda sicalsı,) nem, havak basınci, CO_2 ve uçucu organik bileşikler (VOC) sensor buyüklükleri olarak kaydedilir.

Not:

Mevcudiyet yalinizca, True Presence® ile baglantili olarak mumkundur.

True Presence® Multisensor KNX ek olarak, insanlarin varligrini algilayan "True Presence" teknolojisi ile donatilmistir. Böylece erfolgk mevcudiyet ya da yokluk taninabilir. Coklu sensorun algilama araligi, aralik ayan üzerinden tam olarak sinirlandirilabilir.

Böylece, ofislerde ve okullarda kullanim icin ideal hale gelir

Yolcu gemileri veya oteller gibi Özel uygulamalarda, sensörleri en iyi seksilde entegre etmek amaciyla birlikte calisabilmemiz icin lüftenbizimleogrudan temas kurun.

Tüm fonksiyon ayarları, Engineering Tool Software (ETS) asgari Sürüm ETS4.0 üzerinden Yapilir.

Smart Remote App, sensor buyukluklerin
goruntuler ve programlama modunun
etkinleşirilmesini saglar.

Cihazin genel görünümü Siva altı montaj (Sek. 3.1)

• Sensor
• Cercceve

Cihazin genel görünümü Siva üstü montaj (Sek. 3.2)

• Sensor
• Cercve
• Siva üstü adaptorü

Urun boyları Siva altı montaj (Sek. 3.3)

Urünün boyutlari Siva üstü montaj (Sek. 3.4)

Kapsama alani (Sek. 3.5)

Not:

Multisensor'da kullananan CO2 sensorü, bir otomatik kalibrasyon fonksiyonuna sahiptir. Bunun dizgün calisması ve CO2 sensorününDOGRU ÖLçüm yapması icin, Multisensor surekli olarak gerilime bagl olmalidir. Bunun yanı sira,guc kaynagi calistirildiktan sonraki ilk yedi yüz ilende, ölcüm değerlerinde buyuk sapmalar meydana gelebilir. Ayrica, sensör her gun en az bir staat taze havaya maruzbirakilmalidir.

4. Kurulum

Baglanti diyagrami (Sek. 4.1)

5. Montaj

• Butün yapi parçalarinda hasar kontrolü yapın.
• Hasarlar oldugunda, urunu isletime almayin.
• Erisim menzilini ve varlik algilamasini_GOz onune alarak, uygun montaj yerini seksin.
• Elektrik beslemesini kapatin (Sek. 4.1)

Montaj adimlari Siva alte

• Cergeveyi montaj kutusuna vidalayin (Sek. 5.1)
  -Geçme baglantıi baglayin (Sek.5.2)
  -Sensorü cergevenin uzerine oturtun (Sek.5.3)
  Sensor, cergevenin uzerinde manyetik olarak durur.

Montaj adimlari Siva ustu

• Delikleri delin ve siva üstü adaptörunjū vidalayin (Sek. 5.4)
• Açikta duran kablo ile montaj yaparken, montaj kulagini sökün (Sek. 5.4)

• Cergeveyi, siva üsti adaptorörüne vidalayin (Sek. 5.5)
  -Geçme baglantiyi baglayin (Sek.5.6)
  -Sensorü cergevenin uzerine oturtun (Sek.5.7)

• Sensor, Çerçevenin üzerinde manyetik olarak durur.

Not:

Erisimi ayarlamak icin, montaj yuksekligini ETS uzerinden girmek gereklidir.

Not:

Siva üstü montaj, belirlen sensör buyükluklerini etkiler. Bu nedenle yazilimda, ETS'deki "siva üstü" montaj yonteminin aktive edilmesiyle etki eden dizeltme faktörleri erfolgkeleştilir.

6. Fonksiyon ve ayarlar

Fabrika ayarlari

-Bakin KNX uygulama açiklamasi

Devreye alma

Irk devreye alma sirasinda, hissetme dedektoru bir oda goruntusu olusturur. Busirada odada, 2 ile 2,5 dakikaarasinda hic hareket olmamalidir.

Açíklama:

Erisim menszili veya montaj yuksekligi)..
deigiistirilarse, bir oda goruntusu de olusturulur.

True Presence® Çoklu sensörünün hassiyeti, ETS üzerinden 1 (= Düşuk) ile 9 (= yüksek)arasinda ayarlanabilir.

Bu fonksiyonlardan hangisinin kullanilmasi (etkinleştilmesi) isteniyorsa, "Genel ayarlar" parametre penceresi üzerinden ETS ile ayarlanir.

Açíklama:

Uygulama açıklamasini, knx.steinel.de web adresinde bulabilirsiniz

1. Fiziksel adresi girin ve ETS'de uygulama programini olusturun.
2. Fiziksel adresi ve uygulama programimi, coklu sensore yukleyin. Gerekli görüldügu takdirde, A programlama dügmesine (Sek. 4.1) basin.

Smart Remote App

Coklu sensörü programlama modunun akilli Telefon veya tablet ile okunması ve etkinleşirilmesi icin, STEINEL Smart Remote App, AppStore'unuzdan indirilmelidir. Bluetooth uyumlu bir akilli Telefon veya Tablet gereklidir.

Android

iOS

LED fonksiyonu

Basanta:LED beyaz yanar

Normal isletim: LED kapali

Bluetoothbaglantis etkin:LED mavi yanar

Hata: LED kirmizi yanar

Programlama isletimi: LED yesil yanar

Uygulama parametrelenmemis veya yanlis: LED turuncu yanar

7. Aksesuarlar

Siva üsti adaptorü

(EAN: 4007841 063870)

8. Bakim / Koruma

Urunbakim gerektirmez.

Coklu sensör kirlendiğinde, nemli bir bez yardimiyla (deterjan kullanmadan) temizlenebilir.

9. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, cevre dostu bir donusüme gonderilmelidir.

Elektrikli cihazlar evsel atiklarin
icine atmayin!

Sadece AB ülkeleri icin

Atik Elektrikli ve Elektronik Cihazlar
Avrupa yonergesine ve bunun donuustugulusal yasaya gore, artik kullanilamayacakhaldeki elektrikci cihazlarin ayr toplanipcevre dostu geri donusum icin gonderilmesi zorunludur.

10. Uygunluk

Bu vesileyle STEINEL GmbH, kablosuz system turu Multisensor KNX / Multisensor AIR KNX'in 2014/53/EU yonet-meligiine uygunluğunu bylan eder. AT Uygünlik Beyanin tam metnini su web adresinden temin edebilirsiniz: www.steinel.de

11. Üretici garantisi

Uretici garantisi STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Almanya Alici sifatyla saticiya karsi kanun ile ongorulen garantı haklarina sahipsiniz. Bu haklar ülkenizde geleeri oldugu surece, garantı beyanimizla kisaltilmamakta ve sinirlanmamaktadir. STEINEL-Professional Sensorlu urununuzün kusursuz kullanilabilirigi ve duzenli fonksiyonu konusunda 5yllik bir garantı suresi taniyoruz. Bu urunun malzeme, uretim ve tasarim hatalarindan arinmiş olduguunu garantı ediyoruz. Tüm elektronik parçaların ve kabolarin islevselliğini ve ayrica kullanilantüm hammaddelerde ve bunların yüzeylerinde kusursuzluğu garantı ediyoruz.

Garanti haklarindan faydalanma:

Urününüzle ilgili sikayetiniz olduğunda, lüften tam veGPCeri Ücreti Ödenmis olarak, üzerinde sati tarihin ve ürntanimin bulunması gereken orijinal satin alma belgesiyale birlikte saticiniza veya dokrudan Saos Teknoloji Elektrik LTD. STI. Halil Rifat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5 No: 313 Şişli / Istanbul adresineGPCeriniz.

12. Teknik Özellikler

Boyutlar (G × Y × D mm olarak)	Siva alte (UP): 123 × 123 × 33 Siva üstü (AP): 142 × 142 × 44
Güç sarfiyatı True Presence® Multisensor KNX: 40 mA Multisensor AIR KNX: 15 mA
Besleme gerilimi	KNX Bus gerilimi, 21 – 30 – V
Montaj)yüksekligi 2 – 12 m
Kapsama alanı 360°
Menzil Ø 9 m True Presence® (azami 4 m montaj)yüksekligi) Ø 15 m varlık Ø 15 m hareket (santimetre hassasiyetyle ayarlanabilir)
Sensördehyerli True Presence® (sadece True Presence® Multisensor KNX)
	Işkı Olçümü Sicaklik: 0 – 40 °C Hava bas中国特色: 300 – 1.200 hPa Bağil hava nemi: % 0 – 100 VOC: 0 – 60.000 ppb CO2: 400 – 10.000 ppm
Çıksilar True Presence® Multisensor KNX	4× adet ile 若要 (ON / OFF, karartma değeri, sahne) Efekt ile 若要 (lekartrma değeri 2× Temel ayandinatma ile sabit ile 若要 controlü HLK, varlık, CO2, VOC, sicaklik, böğil hava nemi, çiğ noktası, mantık kapisı, yokluk, hava bas中国特色, konfor
Zaman ayari	30 sanıye ila 18:12:15-SAAT (ss:dd:ss), IQ modu
Çıksilar Multisensor AIR KNX	HLK, VOC, sicaklik, böğil hava nemi,çiğ noktası, mantık kapisı, hava bas中国特色, konfor, CO2
Alacakaranlik ayari	0 – 2.500 Lux
Sicaklik araliği	0 °C ila +40 °C
Koruma türü	IP 20
True Presence® frekansi	7,2 GHz (yasamsal belirtilerin mikro hareketlerine cevap verir)
Verici Gücü UWB ≤ -41 dBm / MHz
Bluetooth frekansi	2,4 – 2,48 GHz
Bluetooth verici Gücü	5 dBm / 3 mW

13. İsletim arizaları

Ariza Nedeni Giderilmesi

Işik açımlıyor	Bağlanti gerilimi yok	■ Bağlanti gerilimi gozdenGPCirin
	■ Parlakkı calisma eskiçok/DDUK ayarlanmigiçok/DDUK ayarlanmigi	■ Parlakkı calisma eskiçok/DDUK ayarlanmigi eşigini,/DDUK açılana kada yavaşa artirin
	■ Hareket algilaması yok	■ Sensörün:gözalanı boşaltın
		■ Kapsama alanı gozdenGPCirin
Işik kapanıyor	■ Parlakkı calisma eskiçok yüksek	■ Parlakkı calisma eskiçi daha/DDUK ayarlayin
Sensör, hissetme haline ragmen kapatıyor	■ yanlış senaryo ayarlanmigi	■ Senaryoyu True Presence®ile seksin
	■ Menzil/DDUK ayarlanmigi	■ Menzili değistirin
	■ Parlakkı calisma eskiçok/DDUK	■ Parlakkı calisma eskiçi değistirin
Sensör:,çok geleç kapatıyor	■ Ardül calisma süresi:Cok uzun	■ Ardül calisma süresi kılıxtin
Sensör, Kara宣言ga ragmen hissetme halinde acymiyor	■ Parlakkı calisma eskiçok/DDUK seçilmigi	■ Parlakkı calisma eskiçi yükseltin
	■ Yarı otomatik etkin	■ Tam otomatigi etkinleşirin veya/DDUK buton yardimylagaçın
Sensör, yokluk haline ragmen açıyor	■ Bitişik odalarda ve katlarda hareket var	■ Menzili değistirin
		■ Daha/DDUK hassasiyeti senaryo,—seçin
Yanlış sıçalık degeri gürüntileniyor	■ farklı hava tabakaları	■ Düzelme değerini ETS'ye girin
