True Presence Multisensor Aerosol KNX - Detektor pohybu STEINEL - Bezplatný návod na obsluhu

Typ produktu	Viacnásobný detektor prítomnosti (multisenzor)
Značka	STEINEL
Model	True Presence Multisensor Aerosol KNX
Rozmery (zapustená montáž)	123 x 123 x 33 mm
Rozmery (nadmontáž)	142 x 142 x 44 mm
Napájacie napätie	21 - 30 V (bus KNX)
Spotreba	40 mA (True Presence KNX) / 15 mA (AIR KNX)
Detekčná zóna	360°
Dosah prítomnosti	Ø 15 m
Dosah pohybu	Ø 15 m
Dosah True Presence	Ø 9 m (max. montážna výška 4 m)
Montážna výška	2 - 12 m
Merané hodnoty	Svetlo, teplota, vlhkosť, CO2, VOC, atmosférický tlak
Meranie intenzity svetla	0 - 2 500 lx
Oneskorenie	30 s až 18 h 12 min 15 s
Stupeň krytia	IP20
Frekvencia radaru	7,2 GHz
Bluetooth	2,4 - 2,48 GHz
Vysielací výkon Bluetooth	5 dBm / 3 mW
Záruka výrobcu	5 rokov
Údržba	Čistenie vlhkou handričkou, bez čistiacich prostriedkov
Montáž	Zapustená alebo nadmontáž, vnútorný strop
Príslušenstvo	Nadmontážny adaptér (ref. 4007841 063870)

Často kladené otázky - True Presence Multisensor Aerosol KNX STEINEL

Ako nainštalovať detektor True Presence Multisensor KNX ?

Inštaláciu musí vykonať odborník v súlade s miestnymi predpismi. Pred akýmkoľvek zásahom odpojte napájanie. Postupujte podľa krokov pre zapustenú alebo nadmontáž podľa vašej konfigurácie.

Aký je detekčný dosah detektora?

Dosah je Ø 15 m pre prítomnosť a pohyb a Ø 9 m pre detekciu True Presence (max. montážna výška 4 m).

Ako nastaviť citlivosť detektora?

Citlivosť sa nastavuje pomocou softvéru ETS od 1 (nízka) po 9 (vysoká). Dosah môžete nastaviť aj s presnosťou na centimeter.

Čo robiť, ak sa nezapne svetlo?

Skontrolujte napájacie napätie, hodnotu prahu osvetlenia (postupne ju zvyšujte) a uistite sa, že detekčná zóna je voľná.

Ako čistiť detektor?

Čistite vlhkou handričkou bez čistiacich prostriedkov. Výrobok nevyžaduje žiadnu údržbu.

Môžem použiť detektor s existujúcim systémom KNX?

Áno, pripája sa k zbernici KNX a konfiguruje sa pomocou softvéru ETS (verzia 4.0 alebo novšia).

Ako aktivovať režim programovania cez Bluetooth?

Stiahnite si aplikáciu Smart Remote STEINEL do svojho smartfónu (Android/iOS). Zapnite Bluetooth a potom stlačte programovacie tlačidlo A na zariadení.

Aká je dĺžka záruky?

Záruka výrobcu je 5 rokov na detektory od dátumu nákupu.

Čo robiť v prípade chyby alebo poruchy?

Pozrite si tabuľku porúch v návode. Napríklad, ak je LED červená, skontrolujte napájanie. Ak je oranžová, aplikácia je nesprávne nakonfigurovaná.

Detekuje detektor CO2?

Áno, viacnásobný detektor meria CO2 (rozsah 400-10 000 ppm) a iné prchavé organické látky (VOC).

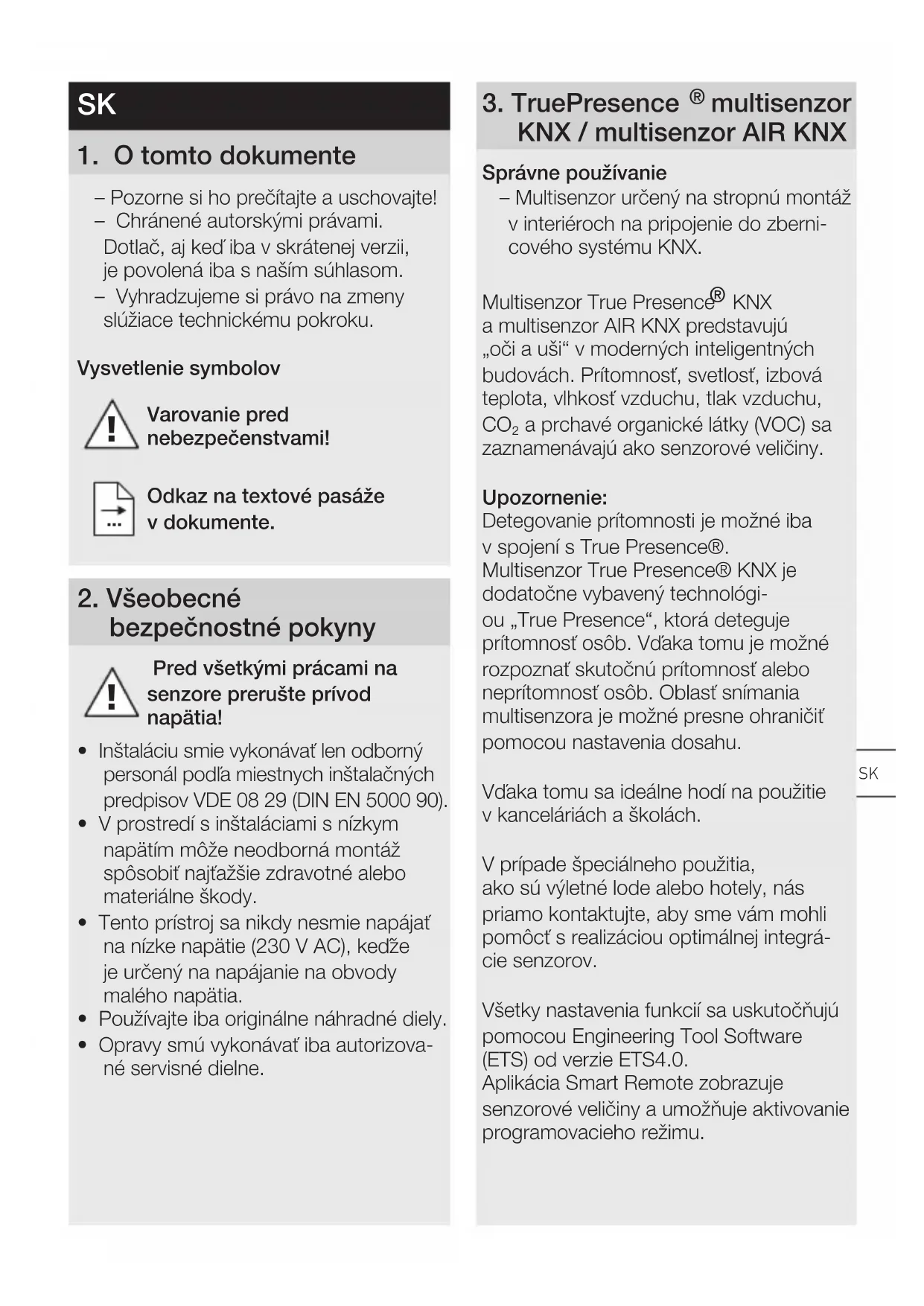

NÁVOD NA OBSLUHU True Presence Multisensor Aerosol KNX STEINEL

SK..105 Dodržiavajtepisomnéinformácie!

• Pozorne si ho prečitajte a uschovajte!
• Chránene autorskymi právami.

Dotlac, aj ked'iba v skratenej verzii, je povolená iba s naśim suhlasom.

• Vyhradzujeme si przyvo na zmeny služiace technickémuPokroku.

Vysvetlenie symbolov

Varovanie pred nebezpečenstvami!

• Instaláciu smie vykonávat len odborny personal podla miestnych instalačnych predpisov VDE 08 29 (DIN EN 5000 90).
  V prostredi's instaláciami s nizkym napātimmöze neodborná montáz spôsobit'najtažsie zdravotné alebo materialne škody.
• Tento pristroj sa nikdy nesmie napajat na nizke napatie (230 V AC), kedze je urceny na napajanie na obvody malého napatia.
• Používajte iba origináne náhradné diely.
• Opravy smú vykonávat iba autorizováné servisné dielne.

3. TruePresence® multisensor KNX / multisensor AIR KNX

Správné použivanie

• Multisensor určeny na stropné montáž v interiéroch na pripojenie do zberni-cového systému KNX.

Multisensor True Presence® KNX a multisensor AIR KNX predstavujú „oči a uši“ v modernych intelligentnych budovách. Pritomnost, svetlost, izbová teplota, vlhkost, vzduchu, tlak vzduchu, CO_2 a prcháve organické latky (VOC) sa zaznamenávajú ako senzorové velichiny.

Upozomenie:

Detegovanie pritomnosti je mayne iba v spojenis True Presence®. Multisenzor True Presence® KNX je dodatočne vybavený technologiou „True Presence“, ktorá deteguje pritomnost osob. Vdaka tomu je mayne Rozpoznat skutočnú pritomnost alebo nepritomnost osob. Oblast snímania multisenzora je mayne presne ochraničit pomocou nastavenia dosahu.

Vdaka tomu sa idealne hodí na použitie v kanceláriach a školach.

V priptide špecialneho použitia,
ako su vyletné lode alebo hotely, nás
priamokontaktujte, aby sme vám mohli
pomôct's realizaciou optimálnej integrác
cie senzorov.

Vsetky nastavenia funkci sa uskutochuju pomocou Engineering Tool Software (ETS) od verzie ETS4.0.
Aplikacia Smart Remote zobrazujesenzorové velichiny a umozhuje aktivovanie programovacieho rezimu.

Prehlad dielov pristroja pri podomietkovej montáži (obr. 3.1)

• senzor
  -ram

Prehlad dielov pristroja pri nadomietkovej montáži (obr. 3.2)

• senzor
• rám
• adaptér pre nadomietkovú montáž

Rozmery vyrobku pri podomietkovej montáži (obr. 3.3)

Rozmery vyrobku pri nadomietkovej montáži (obr. 3.4)

Oblast snimania (obr. 3.5)

Upozornenie:

Senzor CO2 použitý v multisenzore má funkciu automaticíckej kalibrácie.

Aby tato fungcia fungovala správne a aby senzor CO2 meral správne hodnoty, musi byt multisenzor trvalo pripojený k zdroju napajania. Okrem toho počas prych siedmich dní po zapnutí napajania moźedǒjst k velkým odchylkam v name- ran'ych hodnotách. Senzor musi byt tiež minimálne Jednu hodinu denen vystaveny Čerstvému vzduchu.

4. Instalácia

Scheme zapojenia (obr. 4.1)

5. Montáž

• Skontrolujte pripadné poskodenie vsetkych dielov.

• Pri poškodeniach vyrobok neuvádzajte do prevádžky.

• Vyberte vchodné miesto montáze, zohlădnite dosah a snímanie pritom-nosti osôb.
  Vypnite napajanie elektrickym prudom. (obr. 4.1)

Montážny postup pri podomietkovej montáži

Montážny postup pri nadomietkovej montáži

-Vyvrjte otvory a naskrutkujte adaptér pre nadomietkovu montáž. (obr. 5.4)
- Pri montáži s volnne položeným káblom
vylomte montážnu prilozku. (obr. 5.4)
- Rám pevne priskrutkujte na adaptér pre nadomietkovú montáž. (obr. 5.5)
-Pripojte konektor. (obr. 5.6)
- Nasadte senzor na rám. (obr. 5.7)

Na nastavenie dosahu je potrebné zadanie montážnej vyšky cez ETS.

Upozomenie:

Nadomietkova montáž má vplyv na ziste né senzorové velichiny. Preto su v softveri implementované Korekcné faktory, ktoré učinkuju aktivovaním typu montáze „na omietku" v système ETS.

6. Funkcie a nastavenia

Nastavenia z vyroby

• Pozri opis aplikácie KNX

Uvedenie do prevádžky

Pri pvom uvedeni do prevádzky zhotoví senzor pritomnosti priestorový obraz.

Pri tom musi byt miestnost na 2 až

2,5 minúty bez pohybu.

Upozornenie:

Ak sa zmení dosah alebo montážna vyska, vyhotovi sa tiež priestorový obraz.

Citlivost multisenzora True Presence®
môžete nastavit pomocou ETS od
1 (= nízka) po 9 (= vysoká).

Ktoré funkcie sa majú použit (aktivovat), to sa nastavi prostrednictvom okna parametrov „Vseobecné nastavenia" pomocou ETS.

Upozornenie:

Popis applikácie najdete na stránke knx.steinel.de.

1. Zadajte fyzickú adresu a vytvorte aplikačné program v ETS.
2. Do multisenzora načitajte fyzickú adresu a aplikačné program. Po výzvestlačte programovace tlacidlo A (obr. 4.1).

Aplikácia dialkového ovládania Smart Remote

Na preciţanie a aktivovanie programovacieho režimu multisenzora si musité pomocou smartfónu alebo tabletu stiahnutaplifikáciu STEINEL Smart Remote vo svojom AppStore. Na to je potrebné smartfón alebo tablet s funkciou Bluetooth.

Android

iOS

Funkcia LED

Programovacia prevádzka: LED svieti na zeleno

Aplikácia nie je parametrizovaná vôbec alebo nesprávné: LED svieti na orangžovo

7. Príslušenstvo

Adaptér pre nadomietkovú montáž

(EAN: 4007841 063870)

Elektrické zariadenia nevyhadzujte do komunálneho oppadu!

Iba pre krajiny EU

Podl' platnej europ'skje smernice o odpade z elektrickych a elektronickych zariadeni a jej implementatie do narodnej legislaty sa musia nepouživané elektrické a elektronické zariadenia zbierat separovane a odovzdat na ekologicku recyklaciu.

10. Zhoda

STEINEL GmbH tymto vyhlasuje, ze rádiove zariadenie typu True Presence®

Multisensor KNX / Multisensor AIR KNX je v sélade so smernicou 2014/53/EU.

Uplné EU vyhlásenie o zhode je k disposzicii na tejto internetovej adrese:

www.steinel.de

11. Záruka výrobcu

Záruka vyrobcu STEINEL GmbH, Dieselstrasse 80-84, DE-33442

Herzebrock-Clarholz, Nemecko

Ako kupujucemu vám voči predajcovi prinálezia zákonom stanovené práva. Pokial'takéto práva vo vašej krajine existuju, naše záručné vyhlásenie ich nekráti ani inak neobmedzuje.

Poskytneme vám 5-ročné záruku na bezchybný stav a náležité fungovanie vasho vyrobku STEINEL zo série Professional Sensorik. Garantujeme, ze tento vyrobok neobsahuje ziadne materíavo, vyrobné ani konstrukné chyby. Garantujeme funkčnost vsetkých elektronicích suciastok a kálov, ak o aj bezchybnost vsetkích použitích materíov a ich povrchov.

Uplatnenie záruky:

Ak chcete svoj vyrobok reklamovat, zašlite ho v kompletnom stave a s uhrdenými prepravnými nákladmi spolu s originnym dokladom o kúpe, ktorý musí obsahovat datum kúpy a označenie vyrobku, svojmu predajcovi alebo priamo nám na adresu STEINEL Technik s.r.o. Rumunská 655/9, 460 01 Liberec 4.
