KULLANIM KILAVUZU PH502AC Vonroc

1. GÜVENLİK TALİMATLARI

Ektek güvenlk uyarılarını, lave güvenlk uyarıla- rını ve talmatları okuyun. Güvenlk uyarılarını ve talmatları zlememek elektrk çarpması, yangın ve/ veya cdd yaralanma le sonuçlanablr. Güvenlk uyarılarını ve talmatları gelecekte referans olması çn saklayın. Aşağıdak semboller kullanıcı kılavuzunda veya ürün üzernde kullanılmaktadır: Kullanım kılavuzunu okuyun. Bu kılavuzdaki talimatlara uyulmaması fiziksel yaralanma, can kaybı veya ısıtıcının hasar görme riskini beraberinde getirir. Elektrik çarpması riski. Uyarı: sıcak yüzey! Cihazın üzerini örtmeyin. Topraklama simgesi. Bu cihaz, koruma sınıfı I olarak sınıfl andırılır ve topraklanmış bir elektrik prizine bağlanmalıdır. Ürün, Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur.

GENEL GÜVENLİK UYARILARI

BU TALİMATLAR DİKKATLİCE OKUNMALI VE GELE- CEKTE BAŞVURMAK ÜZERE SAKLANMALIDIR. Bu talmatlara uyulmamasından kaynaklanan herhang br zararla lgl üretc sorumlu tutulamaz.

ÖNEMLİ GÜVENLİK TALİMATLARI

DİKKATLİCE OKUYUN-Kızılötes ısıtıcı, güvenl çalışacak şeklde tasarlanmıştır. Yne de ısıtıcının montajı, bakımı ve çalıştırılması tehlkel olablr. Aşağıdak prosedürlere uyulması yangın, elektrk çarpması, fzksel yaralanma rskn azaltacak ve ku- rulum süresn mnmumda tutacaktır. Bu talmatları lerde kullanmak üzere saklayın.

• Bu ısıtıcıyı kullanmadan önce tüm talmatları okuyun.

• Çocukların ambalaj parçalarıyla (plastik poşetler gibi) oynamasına izin vermeyin.

• Isıtıcının nominal özelliklerine uygun olduğun- dan emin olmak için ev voltajını kontrol edin.

• Hasar görmediklerinden emin olmak için kullan- madan önce elektrik kablosunu ve fişi dikkatlice kontrol edin.

• Fişini prizden çıkarmadan önce gücü kesinlikle kapatın ve üniteye enerji verirken elektrik çarp- masını önlemek için ellerinizin kuru olduğundan emin olun.

• Teras radyatörünü sadece açık havada veya geniş bir açık alanda kullanın. Tente, şemsiye, ağaç dalı, mobilya, perde, kağıt vb. gibi tüm yanıcı nesneleri cihazdan uzak (sabit olmayan nesneler bile olsa en az 1 metre mesafede!) tu- tun. Duvarlara olan mesafe en az 1 metre olma- lıdır. Baş kısmı, yerden en az 180 cm yukarıda olmalıdır. Cihazı bir çatı altına yerleştirirseniz, teras radyatör kapağı ile (yanmaz) tavan ara- sında en az 50 cm boşluk bırakılmalıdır. Yanıcı malzemeden oluşan (ahşap, plastik, branda vb.) bir çatıda bu mesafe en az 1 metre olmalıdır. Daima iyi havalandırma sağlayın!

• Cihazı bir duvar prizinin hemen üstüne veya altına koymayın (yakınına değil).

• Teras ısıtıcısı yalnızca evde kullanım için tasar- lanmıştır. Bu nedenle, büyük ölçüde açık alan olsalar bile şantiyelerde, seralarda, ahırlarda veya ağıllarda vb. kullanmamalısınız. Bu tür yerlerde genellikle çok fazla yanıcı malzeme bulunur.

• Bu teras ısıtıcısını sauna ısıtması veya sürekli bir alan veya oda ısıtıcısı olarak kullanmayın.

• Bu teras ısıtıcısını bir köpek kulübesi veya hay- vanların bulunduğu başka bir yerde kullanmayın.

• Banyo veya yüzme havuzunun veya herhangi bir sıvı kaynağının yakınında veya etrafında kullan- mayın. Cihaz su sıçramasına karşı dayanıklı olsa da, daima suya dikkat etmeniz gerekir. Suya düşmeyeceğinden emin olun ve güçlü su fıski- yelerine maruz bırakmayın. Tehlikeli olduğundan ıslak ellerle dokunmayın ve cihazı banyo, tuva- let, yüzme havuzu veya diğer su kaynaklarının hemen yakınına yerleştirmeyin.

• Elektrik çarpmasına karşı korunmak için, kabloyu veya fişi suya veya başka bir sıvıya batırmayın.

• Herhangi bir havalandırma veya egzoz açıklığına yabancı nesneler sokmayın veya girmesine izin vermeyin çünkü bu, elektrik çarpmasına, yangı- na veya ısıtıcıda hasara neden olabilir.

• Yeterli ışık bulunduğundan emin olun. Cihaz üzerindeki düğmeler 1 metre mesafeden düz- gün bir şekilde görülebilmelidir.

• Kullanılmadığında ısıtıcının fişini daima çekin. Cihazı kullanırken asla başıboş bırakmayın, kapatıp fişini çekin. Cihazı bir programlayıcı, zamanlayıcı veya cihazı otomatik olarak açan başka bir cihazla kullanmayın.

• Isıtıcıyı dimmer, hız kontrol cihazı vb. gibi harici bir voltaj regülatörü ile kullanmayın. Bu, elekt- riksel bir tehlike oluşturur.

• Kablonun kenarlardan (keskin) sarkmamasına, aşırı kıvrılmamasına ve sıcak yüzeylere değme- mesine dikkat edin. Kabloyu cihazın etrafına sarmayın.

• Kablonun çocuklar tarafından kolayca çeki- lebilecek şekilde tezgahtan sarkmasına izin vermeyin.

• Çalıştırma sırasında ızgaraya parmaklarınızı veya yabancı nesne koymayın.

• Aleti kullanım sırasında başıboş ve gözetimsiz bırakmayın.

• Bu ısıtıcı banyo, çamaşırhane ve benzeri kapalı mekanlarda kullanılmak üzere tasarlanmamıştır, ısıtıcıyı asla küvet veya başka bir su kabına düşe- bileceği yerlere koymayın.

• Bu talimatlara uyulmamasından veya başka herhangi bir uygunsuz veya yanlış kullanımdan kaynaklanan herhangi bir hasar için sorumluluk kabul edilmez.

• Bu cihaz, cihazın güvenli bir şekilde kullanımıyla ilgili gözetim mevcutsa veya kullanımla ilgili tali- matları ve ilgili tehlikeleri anlıyorsa, 8 yaş ve üzeri çocukların yanı sıra fiziksel, duyusal veya zihinsel yetenekleri sınırlı veya yeterli deneyim ve bilgiden yoksun kişiler tarafından kullanılabilir. Çocukların cihazla oynamasına izin vermeyin. Eğer gözetim altında değillerse temizlik ve kullanıcı bakımı çocuklar tarafından yapılamaz.

• Herhangi bir nedenle cihazda çatlak veya kırılma meydana gelirse veya alüminyum gövde veya herhangi bir parçada herhangi bir kusur veya ke- sinti tespit ederseniz, derhal cihazın çalışmasını durdurun ve fişi prizden çıkarın.

• Güç kablosu herhangi bir şekilde hasar gör- düyse, tehlikeden kaçınmak için üretici, servis sorumlusu veya bu gibi kalifiye kişiler tarafından değiştirilmelidir.

• Bu cihazın aşırı ısınmasını önlemek için hava girişlerini ve çıkışlarını temiz tutun ve tıkanmaya neden olabilecek her şeyi temizleyin. HerhangiTR

br kr veya toz brknts bulunmadığından emn olmak çn tüm grş ve çıkışları sıkça kontrol edn. ÜZERİNİ ÖRTMEYİN. Ayrıca, chazın üzernn örtülmemes çn uyarı etket kurulumdan sonra açıkça görüleblen br yere yerleştrlmeldr: bu nedenle lgl etket chazın arkasında olmamalıdır.

• Isıtıcı parçalarının sıcaklığı 200°C’y aşablr, ısıtma borusu, refl ektör veya ısıtma borusunun yakınındak metal parçalarla temas şddetl YANIKLARA neden olablr. Yanıkları önlemek çn çıplak cldn sıcak yüzeye temas etmesne zn vermeyn.

• Ellernz ASLA ısıtma elemanlarının altına koyma- yın. DAİMA ısıtıcı borusuna veya btşk parçalara dokunmadan önce ısıtma elemanının en az 10 dakka soğumasını bekleyn.

• Chazın yakın çevresnde yanıcı sıvı veya boya, ben- zn, gaz tankı vb. malzemeler saklamayın. Chazı, yakında yanıcı gaz tankları, gaz tüpler veya sprey kutuları gb nesneler bulunan yanıcı ortamlarda kullanmayın. Patlama ve yangın tehlkes!

• Bu ürün ger dönüştürüleblr malzemeler çerr. Bu ürünü ayrıştırılmamış evsel atıklarla brlkte atmayın. Lütfen en yakın toplama noktası çn yerel yetkllernzle letşme geçn. Elektrik güvenliği Daima güç kaynağı geriliminin anma değerleri plakasındaki gerilime karşılık gelip gelmediğini kontrol edin.

• Güç kaynağı kablosu veya şebeke fş hasar görmüşse makney kullanmayın.

• Sadece maknenn güç değerler açısından uy- gun, mnmum 1,5 mm kalınlığa sahp uzatma kabloları kullanın. Br uzatma kablosu makarası kullanıyorsanız kabloyu dama tam olarak açın.

Kullanım amacı Bu ürün, ev ortamları çn teras ısıtıcı ayağı olarak tasarlanmıştır. Isıtıcı, evlerdek özel bahçeler veya dğer açık alanlar çn tasarlanmıştır. Isıtıcı, br kapalı alanı ısıtmak, ev tp olmayan açık alan ısıtıcısı olarak kullanmak veya tekstl ürünler veya dğer malze- meler kurutmak çn kullanılamaz. Bu ısıtıcıda, oda sıcaklığını kontrol eden br düzenek bulunmadığı çn, sürekl gözetm sağlanmadığı sürece, bu ısıtıcıyı odayı kend başlarına terk edemeyecek durumdak kşlern bulunduğu alanlarda kullanmayın. Bu chaz sadece tasarlandığı amaç çn kullanılmalıdır. Başka her türlü kullanımın kötüye kullanım olduğu kabul edlr.

TEKNİK SPESİFİKASYONLAR

Model No. PH502AC-PH503AC Voltaj 220–240 V ~ Frekans 50-60 Hz Güç 2000 W Güç ayarları 2: 2000 W Isıtma elemanı türü Düşük yansıtmalı lamba Isınma süresi 1 saniye Dalga uzunluğu 0,78-1,4 mikron Erkesel verim 90% Isıtma mesafesi 4-5 m Isıtma alanı 10-12m Renk sıcaklığı 1500K Aşırı ısınmaya karşı koruma Evet Elektronik yumuşak başlatma Evet Giriş koruma sınıfı IP55 Koruma sınıfı Sınıf I Ağırlık 1,60 kg AÇIKLAMA Metndek numaralar sayfa 2-5 ’dek çzmler şaret etmektedr.

3. Uzaktan kumanda alıcısı

5. Açma/kapama düğmes

7. Uzaktan kumanda düğmes

8. Güç sevyes 1 düğmes

9. Güç sevyes 2 düğmes

Bu ısıtıcı, örneğin kalifiye bir elektrikçi gibi yetkili kişiler tarafından kurulmalıdır. Montaj öncesinde daima ısıtıcıyı güç kaynağından ayırın ve soğumasını bekleyin. Isıtıcının montajı (Şekil A-N) Cihazı her zaman birlikte verilen aksesuar- larla monte edin. Kuruluma başlamadan önce aşağıdakileri dikkate alın:

• Cihazı sağlam ve düz bir yüzeye yerleştirin.

• Cihaz, ısıtıcı ile herhangi bir tavan, çadır bezi vb. arasında 50 cm boşluk kalacak şekilde monte edilmelidir. Zemin ile cihazın alt tarafı arasında da en az 1,80 m mesafe olmalıdır. Bkz. Şekil J ve K. Cihaz asla açılı olarak asılmamalıdır!

• Güç kaynağı kablosunun iyi monte edildiğinden ve ısıtıcının refl ektörüyle temas etmediğinden veya ısınan alana girmediğinden emin olun.

• Isıtıcıyı yanıcı bir yüzey yakınına kurmayın.

• Isıtıcı açık alanda kullanılacaksa, hava koşulları- na dayanıklı bir priz şiddetle tavsiye edilir.

• Delmeden önce, ısıtıcının kurulacağı alanda elektrik kablosu veya su borusu olmadığından emin olun. Isıtıcıyı bir duvara veya tavana monte etmek için şu adımları izleyin:

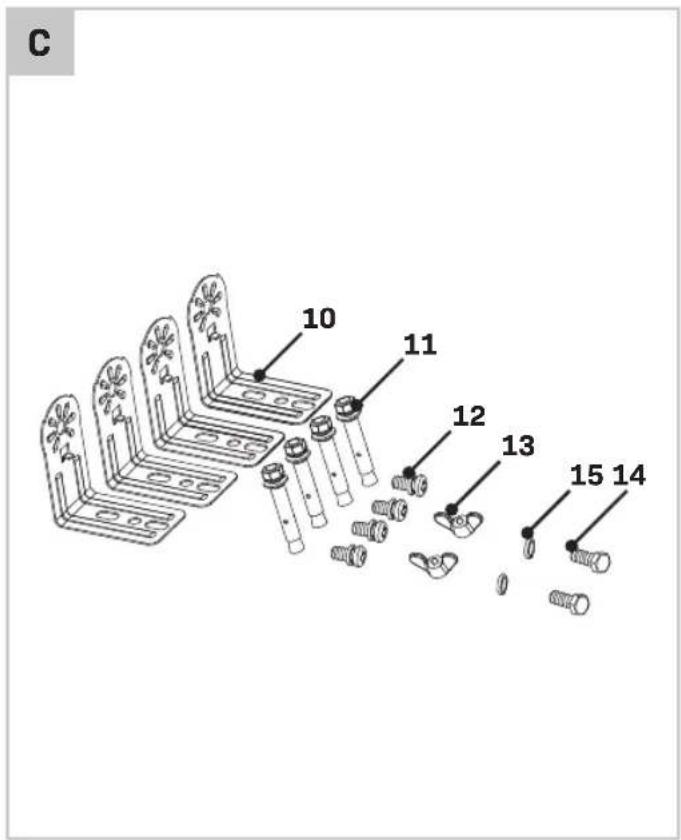

1. Cihaz, Şekil C’de gösterildiği gibi montaj akse-

suarlarıyla birlikte verilir.

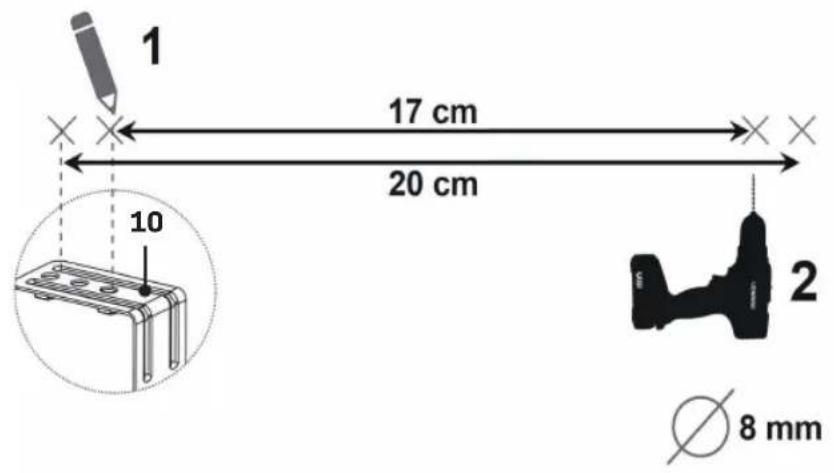

2. Şekil D’deki boyutları kullanarak toplam 4 delik

açın. Delik çapı, çengelin çapıyla aynı büyüklük- te olmalıdır: 8mm. Beklenen gömme derinliğine göre en az 10 ila 15 mm daha derin delik açın. Deliklerin düz ve tam olarak aynı yükseklikte olduğundan emin olun.

3. Deliklerdeki kalıntıları temizleyin.

4. Somunu, Şekil E’de 1. adımda gösterildiği gibi

gömme çelik dübelin (11) üst kısmıyla aynı hizaya getirin.

5. Gömme çelik dübeli (11), Şekil E’deki adım 2’de

gösterildiği gibi taban malzemesindeki deliğe yerleştirin. Rondela ve somun taban malzeme- sine sıkıca temas edene kadar gömme çelik dübeli bir çekiç kullanarak itin.

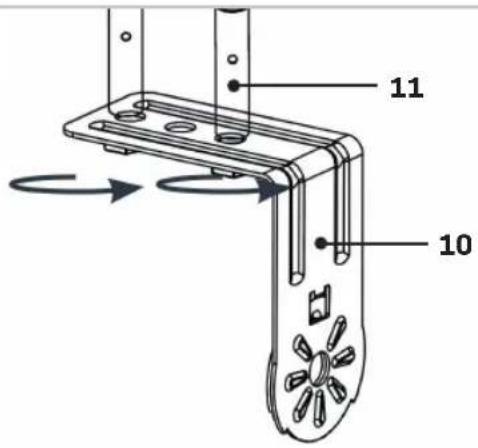

6. Şimdi montaj braketini (10) gömme çelik dübel-

lere (11) yerleştirin, pulu ve somunu kullanarak monte edin. Somunu elinizle sıkılana kadar çevirin. Her ikisi de Şekil F’de gösterildiği gibi olmalıdır.

7. Somunu üç ila dört tam tur döndürerek dübeli

ayarlamak için 10 numara bir anahtar kullanın.

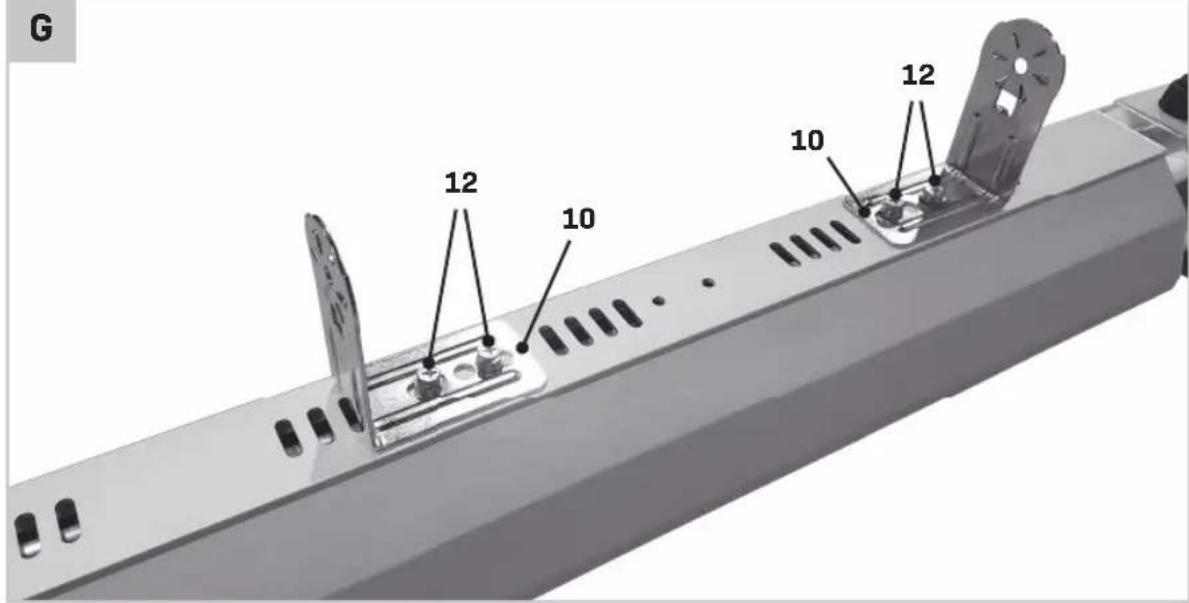

8. Kalan 2 montaj braketini (10) Şekil G’de gös-

terildiği gibi ısıtıcının dış deliklerine (1) monte edin.

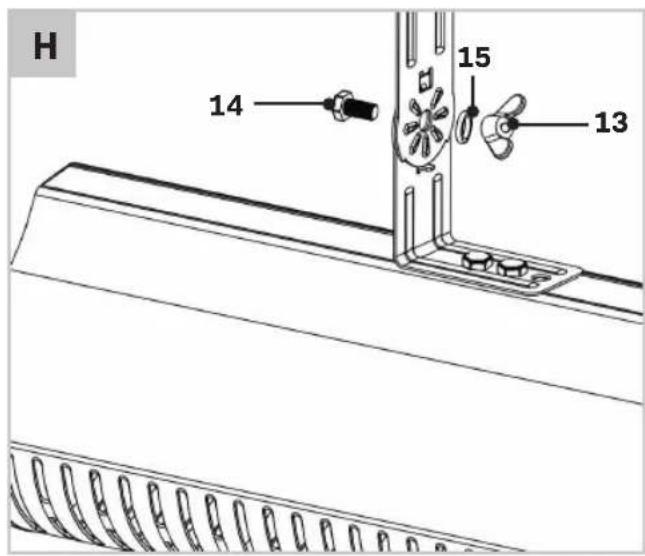

9. Isıtıcıyı monte edilmiş braketlerle duvara veya

tavana monte edilmiş montaj braketlerine götürün. Şimdi her iki braketi de Şekil H’de gös- terildiği gibi cıvata (14), rondela (15) ve kelebek somun (13) ile eşleştirin.

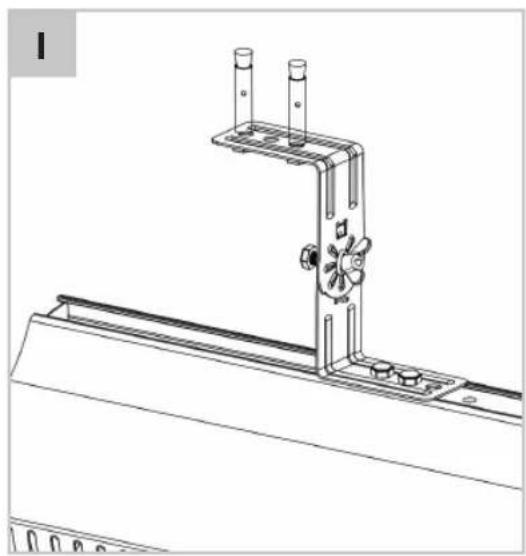

10. Şekil I’da, doğru şekilde monte edilmiş bir mon-

taj braketi düzeneği gösterilmektedir.

11. Şekil J ve K’da gösterilen minimum mesafeleri

12. Isıtıcı, Şekil K ve L’de gösterildiği gibi maksi-

mum açıya kadar ayarlanabilir.

13. Teras ısıtıcıyı topraklanmış bir elektrik prizine

takın. Voltaj değerinin cihazla eşleşip eşleşme- diğini önceden kontrol edin.

14. Güç kablosunu Şekil M ve N’de gösterildiği gibi

doğru monte etmeye dikkat edin. Gerekirse kab- loyu montaj braketlerine sabitlemek için lastik bantları kullanın. Not: ısıtıcı ayrıca bir tripoda veya metal bir ısıtıcı standına da monte edilebilir. Isıtıcıyı doğru şekilde monte etmek için tripod veya stand ile birlikte veri- len talimatları izleyin. Uzaktan kumandanın montajı (Şekil B)

• Uzaktan kumandanın (8) arkasını çevirin ve pil kapağını çıkarın.

• Pillerin kutuplarına ve talimatlara uygun olarak uzaktan kumandaya (8) 2 AAA/Alkalin tipi pil takın.

• Pilleri yukarıda gösterildiği şekilde değiştirin.

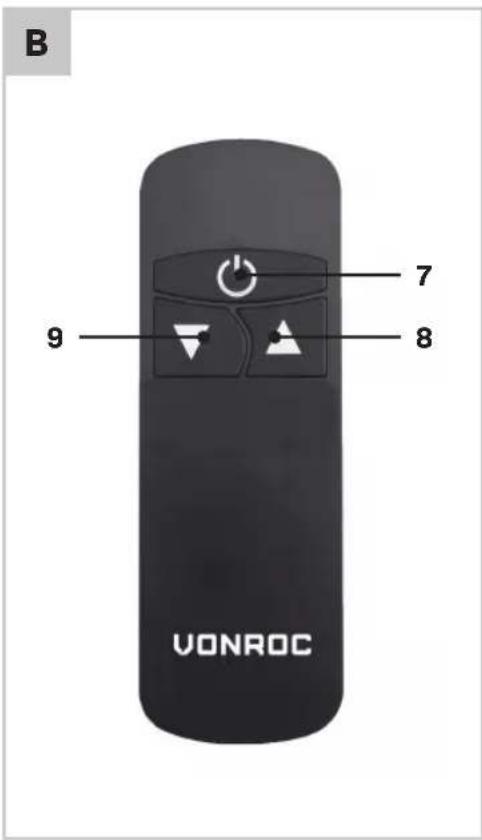

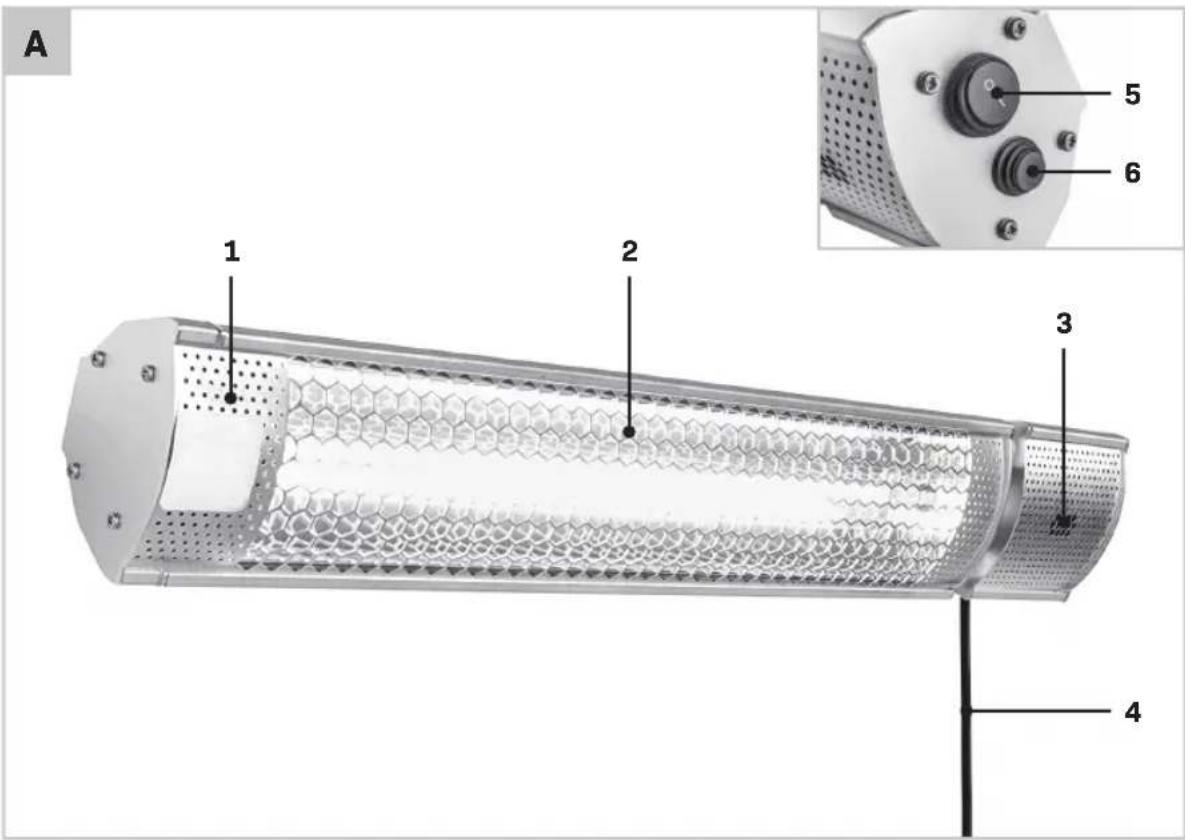

Cihazı açma/kapatma (Şekil A, B) Isıtıcı, uzaktan kumanda (8) veya mod düğmesi (6) kullanılarak açılıp kapatılabilir. Kullanmadan önce, ısıtıcı üzerindeki güç düğmesi (5) açılmalıdır. Uzaktan kumanda kullanarak Uzaktan kumandanız yoksa, lütfen Vonroc müşteri hizmetleri ile iletişime geçin.

• Önce ısıtıcı üzerindeki düğmeyi (5) „I” Açık konumuna getirin.TR

• Isıtıcıyı çalıştırmak için uzaktan kumanda (8) üzerindeki düğmeye (9) basın.

• Isıtıcıyı kapatmak için uzaktan kumanda (8) üzerindeki düğmeye (9) tekrar basın.

• Kapatmak için ısıtıcı üzerindeki düğmeyi (5) ‚O’ Kapalı konumuna getirin Not: Uzaktan kumandayı (8) uzaktan kumanda alıcısı (10) yönüne doğru tuttuğunuzdan emin olun. Tüm VONROC marka ısıtıcılar ve bunların uzaktan kumandaları aynı frekansı kullanır, bu nedenle birden fazla ısıtıcıyı tek bir uzaktan kumanda ile kontrol etmek mümkündür. Mod düğmesi kullanarak

• Önce ısıtıcı üzerindeki düğmeyi (5) „I” Açık konumuna getirin.

• Isıtıcıyı seviye 1 - 1000W güç seviyesinde aç- mak için mod düğmesine (1) basın.

• Isıtıcıyı seviye 2 - 2000W güç seviyesinde aç- mak için mod düğmesine (1) tekrar basın.

• Isıtıcıyı kapatmak için mod düğmesine (1) tekrar basın. Güç seviyesinin ayarlanması (Şekil A, B) Isıtıcı gücü iki seviyede ayarlanabilir:

• Seviye 1 - 1000W (%50 güç)

• Seviye 2 - 2000W (%100 güç) İstenilen seviye, uzaktan kumanda kullanılarak Güç seviyesi 1 düğmesine (8) veya Güç seviyesi 2 düğmesine (9) basılarak seçilebilir. Seviye, mod düğmesi (6) kullanılarak da seçilebilir, bunun için „açma/kapama” bölümüne bakın.

Mekanizmada bakım yaparken makine fişinin prize bağlı olmadığından daima emin olun. DİKKAT: Elektrik Çarpması Riski. Isıtıcının içini kendi başınıza açmaya veya tamir etmeye ÇALIŞMAYIN. Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış olduğundan emin olun. Çok inatçı kirleri sabunlu suyla hafif ıslatılmış, yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanmayın. Bunlar gibi kimyasallar sentetik bile- şenlere zarar verecektir.

• Isıtıcıyı temizlemek için alkol, benzin, aşındırıcı tozlar, mobilya cilası veya sert fırçalar KULLAN- MAYIN. Bu, ısıtıcının yüzeyinde hasara veya bozulmaya neden olabilir.

• Isıtıcıyı asla suya DALDIRMAYIN

• Kullanmadan önce ısıtıcının tamamen kuruma- sını bekleyin. DİKKAT:

• Temizlik öncesinde daima ısıtıcıyı güç kaynağın- dan ayırın ve soğumasını bekleyin.

• Isıtıcıda, ünitenin içinde veya ısıtma elemanının çevresinde toz veya kir birikmişse, ürün yetkili bir servis merkezi tarafından temizlenmelidir. Isıtıcıyı bu durumda çalıştırmayın.

• Gereken tek bakım, ısıtıcının dış yüzeylerinin temizlenmesidir.

• Ellerinizdeki kirler lambanın ömrünü etkile- yebileceğinden, ısıtma elemanına çıplak elle dokunmayın. Yanlışlıkla dokunulursa, parmak iz- lerini mentollü ispirto veya alkolle hafif ıslatılmış yumuşak bir bezle silin.

• Bu ısıtıcıdaki herhangi bir elektriksel veya mekanik bileşeni kendiniz onarmaya veya ayar- lamaya çalışmayın.

• Isıtıcı, kullanıcı tarafından bakımı yapabilir herhangi bir parça içermez. Ürün hasar görürse veya arızalanırsa, üreticiye veya yetkili servise gönderilmelidir.

• Tehlikeyi önlemek için, hasarlı elektrik kabloları, üretici, yetkili servis veya benzer niteliklere sahip kişiler tarafından değiştirilmelidir. Saklama Toz ve kir oluşumunu önlemek için, kullanılmadığın- da ısıtıcıyı serin ve kuru bir yerde saklayın. Muhafa- za etmek için ambalaj kartonu kullanın. Sorun Giderme Isıtıcı çalışmıyorsa, onarım veya servis bakımı önce- sinde lütfen aşağıdakileri kontrol edin:

• Elektrik kablosunun prize takılı olup olmadığını kontrol edin.

• Ana sigortaya giden elektriğin çalışıp çalışmadı- ğını kontrol edin.

• Güç düğmelerinin açık olduğundan emin olun, eğer değilse, bir ayar seçin.TR

CEVRE Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri donuşum konumlarında toplanması gerekir. Yalnızca AT ulkeleri icin Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım icin Avrupa İlkeleri 2012/19/EU’ya ve bunun yerel hukuk cercevesinde uygulamasına gore, artık kullanılamaz olan elekt- rikli aletler ayrı olarak toplanmalı ve cevre dostu bir yolla imha edilmelidir. GARANTİ VONROC urunleri yuksek kalite standartları doğrul- tusunda geliştirilmiştir ve ilk satın alımdan itibaren kanunen belirlenen sure boyunca materyal ve işcilik acısından kusursuz olacağı garanti edilmektedir. Bu sure zarfında, kusurlu materyal ve/veya işcilikten dolayı urunde herhangi bir arıza meydana gelmesi durumunda, doğrudan VONROC iletişim kurun. Takip eden durumlar bu garanti kapsamı dışındadır:

• Yetkisiz servis merkezleri tarafından yapılan veya yapılmaya teşebbus edilen onarım ve/veya değişiklikler.

• Normal aşınma ve eskime.

• Cihazın kotu ve yanlış kullanılması veya cihaza yanlış bakım yapılması.

• Orijinal olmayan yedek parcaların kullanılması Bu, şirket tarafından acık ya da zımni verilmiş tek garantiyi oluşturur. Belirli bir amac icin ticarete elverişlilik ve uygunluğun zımni garantileri dahil dış gorunuşunun otesine uzanan acık veya zımni başka hicbir garanti yoktur. VONROC herhangi bir arızi veya dolaylı zarardan hicbir halukarda sorumlu ol- mayacaktır. Bayilerin getireceği cozumler uygunsuz birimlerin veya parcaların onarımı veya değiştirilme- siyle sınırlı olacaktır. Urun ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiş- tirilebilir.84 WWW.VONROC.COM85WWW.VONROC.COM86 WWW.VONROC.COM8787
